KÄYTTÖOHJE PC1252 Senco

Tämä käyttöopas sisältää kompressorin turvallista käyttöä koskevia varoituksia.

Lue kaikki ohjeet huolellisesti.

SISÄLLYSLUETTELO

JOHDANTO....3

TURVALLISUUSVAROITUS....3

TARKASTUS.... 3

TURVAVAROITUKSET...... 4

SÄHKÖ....4

Onnittelut uuden SENCO®-paineilmakompressorin hankinnasta! Voit luottaa siihen, että SENCO-paineilmakompressori on valmistettu tarkasti ja virheettömästi. Kukin osa on läpäissyt tiukan teknisen testin, jolla varmistetaan tämän paineilmakompressorin laatu, kestävyys ja suorituskyky.

Tämä käyttäjän opas on laadittu huolella sinua varten. Kun luet ja noudatat oppaassa kuvattuja yksinkertaisia turvallisuus-, asennus-, käyttö- ja huolto-ohjeita, voit käyttää uutta SENCO-paineilmakompressoriasi huoletta vuosien ajan. Tämä ohjekirja on tehty julkaisuajankohtana saatavilla olleiden tuoreimpien tuotetietojen perusteella. Valmistaja varaa itselleen oikeuden muuttaa hintaa, värejä, valmistusaineita, varusteita, teknisiä yksityiskohtia tai malleja milloin tahansa ilman ennakkoilmoitusta.

TURVALLISUUSVAROITUS!

"VAARA-, VAROITUS- tai HUOMIO-" turvavaroitusten ympärillä on "VAROITUSKEHYKSET".

Näillä kehyksillä merkitään ja korostetaan turvavaroituksia, joita täytyy noudattaa tätä paineilmakompressoria käytettäessä. Turvavaroitusten yhteydessä käytetään “tunnussanoja”, jotka osoittavat vaaran vakavuuden. Tässä käyttöoppaassa käytetään seuraavia “tunnussanoja”:

VAARA: Tarkoittaa välittömästi vaarallista tilannetta, joka johtaa VARMASTI kuolemaan tai vakavaan vammaan, jos sitä ei voida välttää.

VAROITUS: Tarkoittaa mahdollisesti vaarallista tilannetta, joka SAATTAA johtaa kuolemaan tai vakavaan vammaan, jos sitä ei voida välttää.

HUOMIO: Tarkoittaa mahdollisesti vaarallista tilannetta, joka SAATTAA johtaa lievään vammaan tai paineilmakompressorin rikkoutumiseen, jos sitä ei vältetä.

Tämän kappaleen vasemmalla puolella olevat symbolit ovat pitussymboleja". Näillä symboleilla merkitään esineitä tai enpiteitä, jotka voivat olla vaarallisia laitteen käyttäjälle.

ANNA AINA LAITTEEN KÄYTTÄJÄLLE TÄMÄ KÄYTTÖOHJE. LUE KOKONAISUUDESSAANTÄMÄ KÄYTTÖOHJE SEKÄ MAHDOLLISET LISÄLAITTEIDEN KÄYTTÖOHJEET, ENNEN KUIN KÄYTÄT TÄTÄ PAINEILMAKOMPRESSORIA JA KIINNITÄ ERITYISTÄ HUOMIOTA "TURVAVAROITUKSIIN", JOTTA KÄYTTÄJÄN MAHDOLLINEN LOUKKAANTUMINEN VOIDAAAN VÄ LTTÄÄ.

TARKASTUS

Ota paineilmakompressori ulos laatikosta ja kirjoita sen sarjanumero alla olevaan tilaan. Tutki, onko laite vaurioitunut kuljetuksen aikana. Älä käytä paineilmakompressoria ennen kuin kaikki vaurioituneet osat on korvattu uusilla ja mekaaniset viat on korjattu.

SARJANUMERO

Seuraavia tietoja kysytään, kun soitat huoltoon liittyvissä asioissa:

1. Mallin numero
2. Sarjanumero
3. Ostopaikka ja -päivämäärä

TURVAVAROITUKSET
LUE KAIKKI VAROITUKSET ENNEN KUIN KÄYTÄT PAINEILMAKOMPRESSORIA

VAARA	MAHDOLLISET SEURAUKSET	EHKÄISY
VAMMAUTTAVANTAI KUOLETTAVANSÄHKÖISKUNVAARA	Vakava vamma tai kuolema, jos paineilmakompressoria ei ole maadoitettu oikein.Paineilmakompressori toimii sähköllä ja saattaa aiheuttaa sähköiskun, jos sitä ei käytetä oikein.	Varmista, että kompressori on kytketty maadoitettuun pistorasiaan, jonka jännite on oikea ja sulakkeet riittävät.
	Sähköiskun voi saada sähköjohdosta.	Tarkista, että virtajohto ei ole murskautunut, katkennut tai sulanut.Vaihda viallinen johto ennen käyttöä.
		Pidä kaikki kytkennät kuivina ja irti maasta. Älä anna sähköjohtojen lojua vedessä tai paikassa, jossa ne saattavat kastua. Älä kosketa pistoketta, kun kätesi ovat märät.
		Irrota johto virtalähteestä vetämällä pistokkeesta, ei johdosta.
	Sähköisku on mahdollinen, jos kompressoria käytetään väärin.	Älä käytä kompressoria kosteissa tiloissa tai ulkona sateella.
		Älä käytä kompressoria, jos suojukset/kannet eivät ole paikoillaan tai ne ovat vioittuneet.Lain mukaan vain pätevä huoltohenkilö saa korjata tai huoltaa tätä paineilmakompressoria.
	Epäpätevän henkilön tekemät sähkölaitteen huoltotyöt voivat johtaa vakavaan vammaan tai kuolemaan.	Aina ennen sähkökotelon avaamista, sammuta paineilmakompressori, vapauta paine ja irrota kompressori virtalähteestä. Anna kompressorin jäähtyä. Älä milloinkaan oleta, että on turvallista avata kompressori vain, koska se ei ole käynnissä. Se saattaa käynnistyä uudestaan minä hetkenä tahansa!
VAARA	MAHDOLLISET SEURAIKSET	EHKÄISY
RÄJÄHDYS-TAI TULIPALOVAARA	Moottorista ja painekytkimestä lähtevät kipinät saattaavat aiheuttaa vakavia vammoja tai kuoleman.	Käytä paineilmakompressoria vain tiloissa, joissa on hyvä ilmanvaihto, kaukana tulenaroista höyryistä, palavista pölyistä, kaasuista tai muista palonaroista materiaaleista.
		Jos ruiskutat palonarkaa ainetta, sijoita paineilmakompressori vähintään kuuden metrin päähän ruiskutusalueesta (pidempi letku saattaa olla tarpeen).
	Vakava vamma on mahdollinen, jos kompressorin ilmanvaihtoaukko tukkiintuu, jolloin kompressori ylikuumenee ja syttyy palamaan.	Älä jätä tavaroita kompressorin päälle tai nojaamaan sitä vasten. Käytä kompressoria vähintään 30 cm etäisyydellä seinästä tai muusta rakenteesta, joka saattaisi rajoittaa ilmanvaihtoa.
RÄJÄHDYSVAARA	Ilmasäiliön räjähtäminen voi aiheuttaa vakavia vammoja tai kuoleman, jos säiliötä ei huolleta oikein.	Tyhjennä ilmasäiliö päivittäin tai jokaisen käytön jälkeen, jotta säiliöön ei kertyisi kosteutta.
		Jos ilmasäiliö alkaa vuotaa, vaihda se välittömästi. Älä yritä korjata, hitsata tai muunnella ilmasäiliötä tai siihen liittyviä osia.
		Älä muuta paineen oletusasetuksia.
	Kompressorin toimintahäiriö tai räjähtävät lisälaitteet voivat aiheuttaa vakavia vammoja, jos käytetään vääränlaisia lisäosia.	Älä ylitä lisäosien valmistajan määrittelemiä maksimipaineasetuksia.
		Älä käytä poistoputkessa muovisia tai tinajuotettuja liitoskappaleita kuumuuden takia.
		Älä käytä paineilmakompressoria pienille esineille, kuten ilman pumppaamiseen leluihin.

TURVAVAROITUKSET
LUE KAIKKI VAROITUKSET ENNEN KUIN KÄYTÄT PAINEILMAKOMPRESSORIA

VAARA	MAHDOLLISET SEURAUKSET	EHKÄISY
VAARALLISTA HENGITTÄÄ	Paineilman hengittäminen voi aiheuttaa vakavia vammoja tai kuoleman. Ilmavirta voi sisältää häkää, myrkyllisiä höyryjä tai hiukkasia.	Älä hengitä paineilmakompressorista tulevaa ilmaa suoraan tai siihen kytketyn hengityslaitteen kautta.
		Käytä paineilmakompressoria vain tiloissa, joissa on hyvä ilmanvaihto. Noudata ruiskuttamiesi aineiden turvaohjeita. Kaasunaamarin käyttö saattaa olla pakollista joitakin aineita käsiteltäessä.
PALOVAMMAN VAARA	Ruiskutetut aineet, kuten maalit, liuotteet, maalin poistoaineet, hyönteismyrkyt, rikkaruohojen torjunta-aineet jne. sisältävät haitallisia höyryjä ja myrkkyä.	Älä anna minkään kehon osan tai esineiden koskettaa paineilmakompressorin metalliosia.Suojaa aina silmäsi lentäviltä roskilta käyttämällä työsuojeluehdot täyttäviä “Z87”-suojalaseja.
LENTÄVIEN ESINEIDEN VAARA	Metalliosien koskettaminen voi aiheuttaa vakavia vammoja. Nämä alueet voivat olla kuumia senkin jälkeen, kun kompressori on sammutettu.	Älä osoita ilmasuihkulla itseäsi, muita ihmisiä tai eläimiä.
		Älä jätä paineistettua paineilmakompressoria valvomatta. Sammuta laite ja vapauta paine ennen kuin huollat sitä tai kiinnität siihen välineitä tai lisäosia.
		Pidä ihmiset ja eläimet turvallisella etäisyydellä, kun käytät paineilmakompressoria.
KÄYTÄ AINA SUOJALASEJA	Paineilmasuihku voi aiheuttaa pehmeiden kudosten vaurioitumista. Paineilmasuihkun mukana lentävät irtoroskat voivat aiheuttaa vakavia vammoja.	Älä siirrä paineilmakompressoria, kun sen ilmasäiliö on paineistettu. Älä yritä siirtää paineilmakompressoria vetämällä sitä letkusta.
HUOLIMATTOMUUDESTA AIHEUTUVA VAARAVAROITUS: LAITE VOI KÄYNNISTYÄ VAROITTAMATTA	Liikkuvat osat voivat aiheuttaa ruumiinvamman.Tämä paineilmakompressori toimii automaattisesti, kun painekytkin on On/Auto-asennossa.	Sammuta kompressori aina, kun lopetat sen käytön. Laske paine ulos ilmaletkusta ja irrota laite virtalähteestä ennen huoltotoimenpiteitä. Vain pätevä huoltohenkilö saa korjata kompressorin. Älä milloinkaan oleta, että on turvallista avata kompressori vain, koska se ei ole käynnissä. Se saattaa käynnistyä uudestaan minä hetkenä tahansa!Älä käytä laitetta ilman suojakantta tai suojuksia. Vaihda vialliset suojakannet tai suojukset ennen käyttöä.
KOMPRESSORIN VAURIOITUMISRISKI	Huolimattomasta käytöstä johtuva vammautumisriski.	Älä anna lasten tai nuorten käyttää tätä paineilmakompressoria!Pysy valppaana - keskity siihen, mitä teet. Älä käytä paineilmakompressoria, jos olet väsynyt tai alkoholin tai huumaavien lääkkeiden vaikutuksen alaisena.Opettele sammuttamaan paineilmakompressori. Tutustu perusteellisesti ohjauslaitteisiin.
LIIKKUVIEN OSIEN AIHEUTTAMA VAARA	Vakavan vaurioitumisen riski.	Älä käytä paineilmakompressoria ilman ilmansuodatinta.Älä käytä paineilmakompressoria syöpymistä aiheuttavassa ympäristössä.Käytä paineilmakompressoria vain, kun se on tukevasti vakaassa asennossa, jotta se ei kaatuisi.Noudata kaikkia tässä oppaassa mainittuja huolto-ohjeita.Älä käytä kompressoria öljyn täytön yhteydessä.

! SÄILYTÄ NÄMÄ OHJEET !

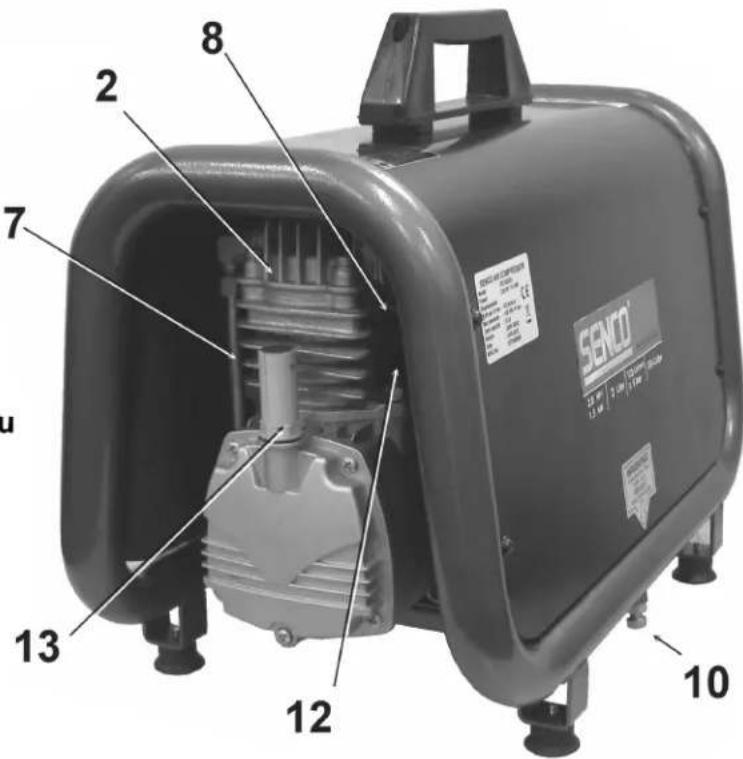

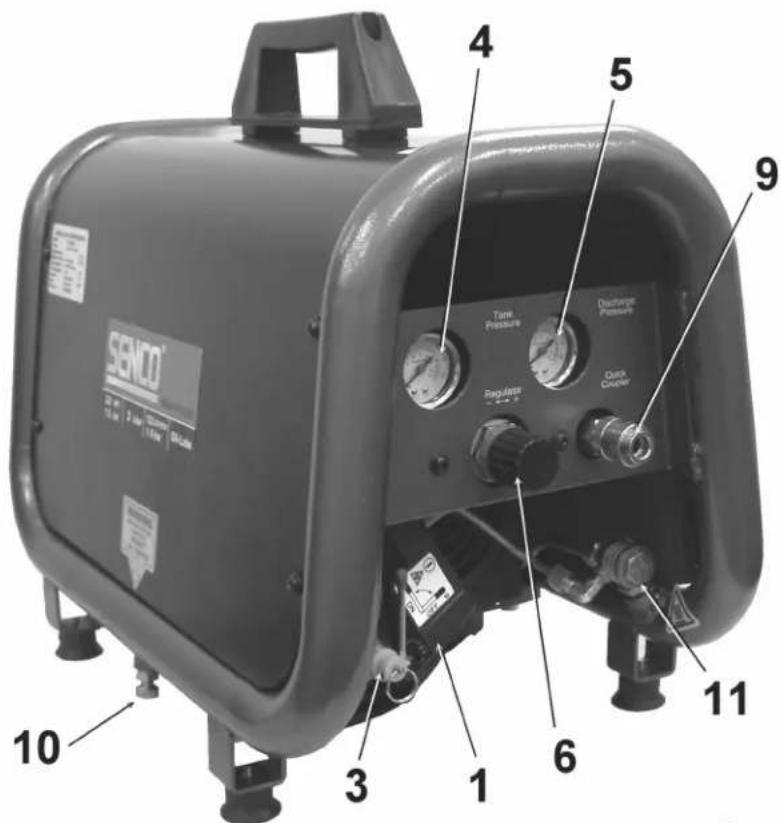

OMINAISUUDET KOMPRESSORI

1. Moottori-/painekytkin
2. Paineilmakompressorin pumppu
3. Varoventtiili
4. Ilmasäilion painemittari
5. Lähtöpainen mittari
6. Paineensäädin
7. Poistoputki
8. Sisäänottoilman suodatin
9. Pikairrotus
10. Ilmasäiliön tyhjennysventtiili
11. Kylmäkäynnistys venttiili
12. Ylilämpökytkin / Palautus
13. Mittatikku

OMINAISUUDET KOPRESSORI

1) MOOTTORI-/PAINEKYTKIN: Tätä kytkintä käytetään paineilmakompressorin käynnistämiseen ja pysäyttämiseen. Kun kytkin käännetään On (1)-asentoon, painekytkin saa automaattisesti virtaa, minkä ansiosta moottori voi käynnistyä, kun ilmasäiliön paine on alempi kuin tehtaalla asetettu ala-arvo. On (1)-valinnassa painekytkin pysäyttää moottorin, kun ilmasäiliön paine nousee tehtaalla asetettuun yläarvoon. Turvallisuussyistä tämän kytkimen sivussa on myös ylipaineventtiili, joka on suunniteltu vapauttamaan paineistettu ilma automaattisesti kompressorin pumpun pasta ja sen päästöventtiilistä, kun kompressorin paine nousee yläarvoon tai laite sammutetaan. Tämän ansiosta moottori voi vapaasti käynnistyä uudelleen. Kun kytkin käännetään Off-asentoon, painekytkin ei saa virtaa ja kompressori sammu.

2) MOOTTORIN YLILÄMPÖKYTKIN: Sähkömoottorissa on ylilämpösuoja. Jos moottori ylikuumenee jostain syystä, ylilämpösuoja katkaisee virran ja estää näin moottoria vahingoittumasta. Odota kunnes moottori on jäähtynyt. Moottorissa on myös magneettinen katkaisin. Palauta kytkin alkuasentoon, jos se on lauennut.

3) SISÄÄNOTTOILMAN SUODATIN: Tämä ilmansuodatin puhdistaa pumppuun menevän ilman. Jotta pumppuun pääsee jatkuvasti puhdasta, viileää ja kuivaa ilmaa, tämän suodattimen täytyy aina olla puhdas ja ilmanvaihtouukon esteetön. Ilmansuodattimen voi irrottaa ja sen voi puhdistaa lämpimällä saippuavedellä. Huuhdo suodatin ja anna sen kuivua.

4) PAINEILMAKOMPRESSORIN PUMPPU: Mäntä liikkuu ylös alas sylinterissä ja puristaa ilmaa kokoon. Kun se menee alaspäin, ilmaa tulee sisään ilmanottoventtiilin kautta ja poistoventtiili pysyy kiinni. Kun mäntä menee ylöspäin, ilma paineistuu, ilmanottoventtiili menee kiinni, ja paineistettu ilma puristuu ulos poistoventtiilin kautta, poistoputkeen, sulkuventtiilin läpi ja ilmasäiliöön.

5) VAROVENTTIILI: Tämän venttiilin tarkoitus on estää laitteen vioittuminen vapauttamalla painetta laitteesta, kun ilmanpaine nousee tietylle tasolle. Valmistaja on säätänyt venttiilin oikein, eikä sitä saa muuttaa millään tavalla. Voit tarkistaa venttiilin toiminnan vetämällä renkaasta. Paineistettua ilmaa pitäisi päästä ulos. Kun renkaasta päästetään irti, venttiili palaa istukkaan.

6) ILMASÄILIÖN TYHJENNYSVENTTIILI: Tyhjennysventtiiliä käytetään kosteuden poistamiseen ilmasäiliö(i)stä, sen jälkeen kun paineilmakompressori on sammutettu. ÄLÄyritä avata tyhjennysventtiliä, kun ilmasäiliössä on yli 0.7 bar paine! Tyhjennysventtiili avataan kääntämällä nuppia vastapäivään. Kallista säiliötä niin, että kaikki kosteus valuu venttiilistä ulos.

7) ILMASÄILIÖN PAINEMITTARI: Ilmasäiliön painemittari näyttää, kuinka paljon ilmanpainetta ilmasäiliö(i)ssä on jäljellä.

8) LÄHTÖPAINEEN MITTARI: Lähtöpaineen mittari näyttää säätimen ulostulopuolella olevan ilmanpaineen. Tätä painetta säädetään säätimellä ja se on aina enintään sama kuin ilmasäiliön paine.

9) PAINEENSÄÄDIN: Ilmasäiliöstä tulevaa ilmanpainetta säädellään paineensäätimellä. Poistumispainetta kasvatetaan kääntämällä nuppia myötäpäivään ja pienennetään kääntämällä sitä vastapäivään.

10) POISTOPUTKI: Huom! Poistoputki on todella kuuma. Kuumia pintoja-Älä poista suojaa. Korkea lämpötila kovassa käytössä.

11) MITTATIKKU: Mittatikulla mitataan öljyn määrä pumpussa. Öljyn määrä täytyy olla min. ja max. alueen välillä ja se olisi tarkistettava päivittäin. Ilman virtaus reiästä on normaalia.

1. Lue turvavaroitukset ennen kuin otat paineilmakompressorin käyttöön.
2. Lisää mukana tuleva koko pullolllnen öljyä kompressoriin ennen sen käynnistämistä.
3. Varmista, että oljyn taso on öljytikussa olevien minimi- ja maximi - merkkien välissä. Lisää kompressoriöljyä jos taso on alhainen.

SIJAINTI:

HUOMIO

Jotta paineilmakompressori ei vahingoittuisi, älä kallista sitä poikittain tai pitkittäin yli 10° kulmaan.

1. Sijoita paineilmakompressori vähintään 30 cm etäisyydelle esineistä, jotka saattavat häiritä ilmanvaihtoa.

Älä laita paineilmakompressoria paikkaan:

-jossa on öljy- tai kaasuvuotoja.

-jossa voi olla palonarkoja kaasuja tai materiaaleja.

VAROITUS

Jos moottori- ja painekytkimestä lähtevät kipinät joutuvat kosketuksiin palonarkojen höyryjen, palavien tomujen, kaasujen tai muiden palonarkojen materiaalien kanssa, seurauksena voi olla vakavia vammoja tai kuolema. Kun käytät paineilmakompressoria ruiskumaalaukseen, sijoita paineilmakompressori mahdollisimman etäälle työskentelyalueelta ja käytä pidempää ilmaletkua

jatkojohdon sijasta.

-jossa ilman lämpötila on alle 0°C tai yli 40°C.

-jossa hyvin likaista vettä tai ilmaa voi joutua paineilmakompressorin sisään.

SÄHKÖ:

VAARA

Laitteen maadoittavan johdon virheellinen kytkentä voi johtaa vammauttavan tai kuolettavan sähköiskun vaaraan. Jos et ole varma, onko käyttämäsi pistorasia kunnolla maadoitettu, pyydä sähköasentajaa tai pätevää huoltohenkilöä tarkistamaan asia. Älä käytä mitä tahansa välikappaletta tämän tuotteen kanssa. Jos johto tai pistoke täytyy korjata tai vaihtaa, älä kytke maadoitusjohtoa kumpaankaan litteäsiipinapaan. Maadoitusjohdon tunnistaa eristeestä, jonka ulkopuoli on vihreä, ja siinä voi olla keltaisia juovia.

VAROITUS

Tämä tuote täytyy maadoittaa. Jos laitteeseen tulee toimintahäiriö tai se menee epäkuntoon, maadoitus tarjoaa sähkövirralle pienimmän vastuksen reitin, mikä pienentää sähköiskun vaaraa. Tässä tuotteessa on sähköjohto, jossa on laitteen maadoittava johdin ja maadoituspistoke. Pistoke pitää kytkeä pistorasiaan, joka on asennettu ja maadoitettu kaikkien määräysten mukaises

1. SENCO® EI SUOSITTELE JATKOJOHTOJEN KÄYTTÄMISTÄ, sillä niiden käyttö voi aiheuttaa tehohäviötä ja moottorin ylikuumentumista. Ylimääräisen ilmaletkun käyttö on suositeltavampaa kuin jatkojohdon käyttö. Jos jatkojohdon käyttö on välttämätöntä, se pitää kytkeä kytkentärasiassa olevaan maavuotokatkaisimeen (GFCI) tai koteloituun pistorasiaan.

Kun käytät jatkojohtoa, ota seuraavat asiat huomioon:

Johdon pituus	Johdon paksuus
7,5 m saakka	3x1,5 mm ^2
30 m saakka	3x2,5 mm ^2

Käytä vain 3-siipisiä jatkojohtoja, joissa on 3-siipimaadoitustyypin pistokkeet ja 3-uraiset johtoliittimet, joihin tuotteen pistoke sopii. Käytä vain jatkojohtoja, joiden nimellisteho on vähintään sama kuin tuotteen nimellisteho. Älä käytä viallisia jatkojohtoja. Tutki jatkojohto ennen käyttöä ja vaihda se tarvittaessa uuteen.

Älä pahoinpitele jatkojohtoa äläkä kisko mitään johtoa irti pistorasiasta. Pidä johto kaukana kuumasta ja terävistä reunoista. Sammuta paineilmakompressori aina kytkimestä ennen pistokkeen irrottamista pistorasiasta.

KÄYTTÖ

TEHTÄVÄ ENNEN KÄYNNISTYSTÄ:

1. Poista kosteus paineilmakompressorin ilmasäiliöstä. Vapauta ylimääräinen paine ilmaustyökalulla ja avaa ilmasäiliön alaosassa oleva tyhjennysventtiili. Sulje tiukasti tyhjennyksen jälkeen.

VAROITUS: Kehon vamman vaara. ÄLÄ yritä avata tyhjennysventtiiliä, kun ilmasäiliössä on yli 0.7 bar ilmanpaine!

1. Varmista, että paineilmakompressorin moottorikytkin on OFF (0)-asennossa.
2. Varmista, että kaikki varoventtiilit toimivat kunnolla.
3. Varmista, että kaikki suojukset ja kannet ovat paikoillaan ja tiukasti kiinni.

KÄYNNISTYS:

1. Varmista, että painekytkimen kahva on OFF (0)-asennossa.
2. Kytke virtajohto maadoitettuun pistorasiaan.
3. Siirrä painekytkimen kahva On (1)-asentoon.
4. AUTO OPERATION: Käännä se ON (1)-asentoon. Näin paineilmakompressori voi alkaa (S TART) kasvattaa painetta ilmasäiliöissä ja lopettaa (STOP), kun oikea paine on saavutettu. Kun paine laskee käytön aikana, paineilmakompressori alkaa taas kasvattaa painetta.
5. Painetta voi säätää kääntämällä paineensäätimen nuppia vastapäivään (vähemmän painetta) tai myötäpäivään (lisää painetta).
6. Jos huomaat epätavallisia ääniä tai tärinää, pysäytä paineilmakompressori ja katso kappaletta "Vianetsintä".

SAMMUTUS:

1. Kun haluat pysäyttää paineilmakompressorin, käännä painekytkimen kahva OFF (0)-asentoon. ÄLÄ sammuta paineilmakompressoria irrottamalla pistoke pistorasiasta. Tästä voi seurata kuolettavan sähköiskun vaara.
2. Tyhjennä ilmasäiliö päästämällä ilma ulos laitteen mukana tulleella ilmaustyökalulla tai vetämällä varoventtiilin renkaasta.
3. Kun ilmasäiliöiden paine laskee alle 0.7 bar, avaa kunkin ilmasäiliön alaosassa oleva tyhjennysventtiili ja anna kosteuden valua ulos.
4. Anna kompressorin jäähtyä.
5. Pyyhi kompressori puhtaaksi ja varastoi se varmaan paikkaan, jossa se ei pääse jäätymään.

HUOLTO

Lue käyttöopas ennen kuin huollat laitetta. Paineilmakompressori täytyy sammuttaa seuraavalla tavalla, ennen kuin sitä voi huoltaa tai korjata.

1. Sammuta paineilmakompressori.

VAROITUS: Älä milloinkaan oleta, että on turvallista avata paineilmakompressori vain, koska se ei ole käynnissä. Se voi käynnistyä uudelleen minä hetkenä tahansa!

1. Irrota virtajohto verkkovirrasta.
2. Avaa kaikki tyhjennysventtiilit.
3. Odota, että paineilmakompressori jäähtyy, ennen kuin alat huoltaa sitä.

HUOLTOTAULUKKO

TOIMENPIDE PÄIVITTÄIN		VIIKOTTAIN	KUUKAUSITTAIN	200 TUNNIN VÄLEIN
Tarkista öljytaso X
Öljyvuotojen tarkistus X
Tyhjennä säiliö X
Tarkista epätavalliset äänet X
Tarkista ilmavuodot	X
Tarkista suodatin		X
Puhdista kompressorin ulkopuoli		X
Tarkista ylipaineventiili			X
Vaihda öljy				X
Vaihda ilmansuodatin				X

*Pumpussa oleva öljy on vaihdettava 50 ensimmäisen käyttötunnin jälkeen ja sen jälkeen joka 200 käyttötunnin jälkeen tai kolmen kuukauden välein sen mukaan, kumpi tulee ensin. Suositellut suorat painot..

VIANETSINTÄ

Kohta 1. Moottori ei käy tai käynnisty.

Virtajohtoa ei ole kytketty.	Kytke johto maadoitettuun pistorasiaan.
Moottori-/painekytkin OFF (0)-asennossa.	Käännä kytkin ON (1)-asentoon.
Moottorin ylilämpökytkin on lauennut.	Sammuta paineilmakompressori, odota kunnes moottori on jäähtynyt, tarkista sitten moottorin virrankatkaisin.
Sulake palanut tai virrankatkaisin lauennut.	Vaihda sulake tai käännä virrankatkaisin takaisin.
	Tarkista, että sulakkeiden ampeeriluku on oikea.
	Tarkista alhaisen jännitteen olosuhteet.
	Irrota kaikki muut sähkölaitteet virtapiiristä tai käytä paineilmakompressoria erillisessä haarotuskytkennässä.
Väärä johdon paksuus tai jatkojohdon pituus.	Tarkista oikea johdon paksuus ja pituus sivun 10 taulukosta.
Ilmasäiliön paine on korkeampi kuin moottori-/painekytkimen ala-arvo.	Moottori käynnistyy automaattisesti, kun ilmanpaine laskee moottori-/painekytkimen ala-arvon alapuolelle.
Moottori-/painekytkimen varoventtiili ei ole laskenut pumpun pään painetta.	Laske putki tyhjäksi kääntämällä kytkin Off (0)-asentoon.
Viallinen moottori, moottorin kondensaattori, moottori-/painekytkin tai sulkuventtiili.	Ota yhteys Sencon asiakaspalveluun.

Kohta 2. Kun kompressori ei käynnisty/pysähdy, vaan jatkaa käyntiä.

TODENNÄKÖINEN SYYMoottori-/painekytkin ei sammuta moottoria, kun paineilmakompressorin ilmanpaine nousee yli yläarvon ja varoventtiili avautuu.	KORJAUSKEINOKäännä moottori-/painekytkin Off-asentoon. Jos moottori ei sammu, irrota paineilmakompressorin johto pistorasiasta. Jos koskettimet ovat hitsautuneet yhteen, vaihda painekytkin uuteen.
Paineilmakompressori on väärän kokoinen.	Käytä ilmanpainetta, joka vastaa paineilmakompressorin kapasiteettia. Käytä joko pienempää työkalua tai suurempaa paineilmakompressoria.

Kohta 3. Ilman vuoto jatkuu kompressorin käynnistä/pysäyksistä huolimatta.

TODENNÄKÖINEN SYYSulkuventtiili on juuttunut auki.

KORJAUSKEINOIrrota ja puhdista tai vaihda uuteen.

VIANETSINTÄ

Kohta 4. Moottorin käydessä Ilmaa vuotaa jatkuvasti paineklytkimestä.

TODENNÄKÖINEN SYY

Viallinen moottori-/painekytkin.

KORJAUSKEINO

Vaihda uuteen.

Kohta 5. Ilma vuotaa ylipaineventiilistä.

TODENNÄKÖINEN SYY

Mahdollisesti viallinen varoventtiili.

KORJAUSKEINO

Avaa varoventtiili käsin vetämällä renkaasta. Jos se vuotaa senkin jälkeen, vaihda se uuteen.

Liian suuri ilmanpaine ilmasäiliössä.

Viallinen moottori-/painekytkin. Vaihda uuteen.

Kohta 6. Ilma vuotaa liittimistä.

TODENNÄKÖINEN SYY

Liittimet eivät ole tarpeeksi kireällä.

KORJAUSKEINO

Kiristä liittimiä siellä, mistä ilmaa pääsee ulos. Tarkista liittimet saippuaveden avulla. Älä kiristä liikaa.

Kohta 7. Ilma vuotaa säiliöstä.

TODENNÄKÖINEN SYY

Viallinen tai ruostunut ilmasäiliö.

KORJAUSKEINO

Ilmasäiliö täytyy vaihtaa uuteen. Älä yritä korjata ilmasäiliötä! Älä hitsaa, korjaa tai tee muutoksia.

Kohta 8. Ilma vuotaa sisäänmenoventtiilistä.

TODENNÄKÖINEN SYY

Vioittunut tuloventtiili (kieliventtiili) .

KORJAUSKEINO

Ota yhteyttä SENCOn asiakaspalveluun numerooon [phone].

Kohta 9. Riittämätön paine käytettävälle työkalulle.

TODENNÄKÖINEN SYY

Paineensäätönuppi on liian pienen paineen kohdalla tai paineensäädin on viallinen.

KORJAUSKEINO

Käännä paineensäätönuppi oikeaan asentoon tai vaihda se uuteen.

Sisäänottoilman suodattimessa on tukos.

Puhdista.

Ilmavuotoja.

Etsi vuodot ja korjaa.

Paineilmakompressori on liian pieni ilman tarpeeseen nähden.

Tarkista lisälaitteen ilman tarve. Jos se on suurempi kuin paineilmakompressorin tuotto tai painekapasiteetti, tarvitset suuremman paineilmakompressorin.

VIANETSINTÄ

Kohta 10. Kompresson ei tuota tarpeeksi ilmaa.

TODENNÄKÖINEN SYY

Sisäänottoilman suodattimessa on tukos.

Viallinen venttiili.

KORJAUSKEINO

Puhdista.

Tyhjennä ilmasäiliö ja tarkista kuinka kauan täyden paineen pumppaamiseen menee aikaa. Vertaa teknisissä tiedoissa annettuun arvoon. Jos aika on lyhyempi, irrota pumpun pää ja tarkista venttiilin levy, puhdista tai vaihda uuteen.

Kohta 10. Kompresson ei tuota tarpeeksi ilmaa.

TODENNÄKÖINEN SYY

Korkean ilmankosteuden aiheuttama kondensaatio ilmasäiliössä tai paineilmakompressori ei ole ollut päällä tarpeeksi kauan.

KORJAUSKEINO

Tyhjennä ilmasäiliö joka käytön jälkeen. Tyhjennä ilmasäiliö useammin kostealla säällä ja käytä ilmalinjan suodatinta.

MODEL : PC1252

Malli	PC1252
Moottoriajoneuvo
hv / kW	2.0 HP / 1.5 KW
Jännite	230V
A	10A
Taajuus ( Hz )	50
Vaihe	1 vaihe
RPM	2850
Kompressori pumppuihin
Sylinterien lukumäärä	1
Puristusvaihe	1
Voitelu	Öljy
Öljy tyyppi	SENCO PC0344
Kampikammio	Alumiini
Laakerit	Kuula
Sylinteri	Alumiini/Teräs
Venttiilit	Yksi
Kansi	Alumiini
Suodatin	Vaihdettava
Moottori-/painekytkin asetukset
Pysäytys paine	9 Bar
Aloitus paine	7 Bar
Ohjaus	Start (1) / Stop (0)
Tankki
kapasiteetti	3 l
Suoritus
ilmamäärä L/min	201 L/min (7.06 CFM)
ilmavirtaus L/min 6 bar	133 L/min (4.69 CFM)
Maximi paine	9 Bar
Paineen nostro aika(sec) : 0-9 Bar	15 sec.
Paine-eron palautus (sec) : 7-9 bar	4 sec.
Paino
Netto	22.5 kg
Mitat
Mitat P x L x K	54x32x46cm
Measured sound power level [dB] 88 dBA

Tämä kompressori on suunniteltu ja valmistettu materiaalien ja työn laadun korkeimpien standardien mukaan.

KOMPRESSORIN TAKUU:

Tämän takuun voimassaoloaika on 1 vuosi siitä päivästä, kun ensimmäinen vähittäisostaja on ostanut tuotteen. Tämän jakson aikana Oy Mechelin Company Ab korjaa laitteen tai korvaa sen uudella, Mechelin Co:n valinnan mukaan, alkuperäisen osan tai osia ensimmäiselle vähittäisostajalle. Tämä tehdään maksutta sillä ehdolla, että Mechelin Co:n valtuuttama takuuhuoltokeskus toteaa osan olevan viallinen valmistusaineen tai työn suhteen, lukuunottamatta allaolevia poikkeuksia. Kaikilla toimitetuilla varaosilla on takuu, joka kattaa alkuperäisen osan takuusta jäljellä olleen ajan. Kun kompressori tai sen osa täytyy korjata tai vaihtaa uuteen, ostaja palauttaa koko kompressorin tai osan omalla kustannuksellaan lähimpään Mechelin Co:n valtuuttamaan takuuhuoltokeskukseen, ja lisäksi ostokuitin tai muun todistuksen siitä, että takuu kattaa kompressorin tai sen osan.

Mechelin Co takaa kaikki Senco-paineilmakompressorisi osat materiaalien ja työn osalta seuraavien ajanjaksojen ajan: Vialliset osat, paitsi normaalin kulumisen takia, korjataan tai vaihdetaan uusiin, Mechelin Co:n valinnan mukaan, takuun voimassaoloaikana.

Kaikissa tapauksissa hyvitys voi olla korkeintaan laitteesta maksettu ostohinta.

RAJAUKSET:

1. Tämä takuu ei kata osia, jotka ovat vioittuneet normaalin käytön aiheuttaman kulumisen, väärinkäytön, onnettomuuksien, muilla kuin suositelluilla nopeuksilla tai jännitteillä käytön (vain sähkö laitteet), väärän säilytystavan tai kuljetuksen aikana tapahtuneiden vaurioiden takia.

2. Käyttöohjeiden, teknisten tietojen ja huoltoaikataulun noudattamatta jättäminen.

3. Työvoimakulut, tappiot tai vahinko, jotka aiheutuvat virheellisestä käytöstä tai muun kuin Mechelin Co:n valtuuttaman takuuhuoltokeskuksen tekemistä huolto- tai korjaustoimenpiteistä.

4. Muiden kuin aitojen Senco-varaosien käyttö johtaa takuun raukeamiseen.

Tämä takuu edellyttää, että ostaja käyttää kompressoria oikein eikä kata:

(A) Epänormaaleja olosuhteita, onnettomuuksia, laiminlyöntejä, väärinkäyttöä eikä laitteen vääränlaista säilytystä.

(B) Käyttö- tai huolto-ohjeiden noudattamatta jättämistä.

(C) Muutoksia, joihin Senco ei ole antanut lupaa.

(D) Muiden kuin Mechelin Co:n tai sen valtuuttamien asiamiesten tekemiä korjaus- tai huoltotoimenpiteitä (paitsi käyttö- ja huolto-ohjeissa vaadittu tavanomainen ilmatankin tyhjennys).

(E) Kuljetuksessa syntyneitä vaurioita.

TÄMÄ TAKUU ON AINUT TÄTÄ KOMPRESSORIA KOSKEVA TAKUU, JA SE SULKEE POIS KAIKKI MUUT TAKUUT, OLIVAT NE SITTEN SUULLISIA, KIRJALLISIA, NIMENOMAISIA TAI IMPLISIITTISIÄ, MUKAAN LUKIEN, MUTTA EI PELKÄSTÄÄN SIIHEN RAJOITTUEN, EPÄSUORA TAKUU MYYNTIKELPOISUUDESTA TAI SOPIVUUDESTA TIETTYYN TARKOITUKSEEN. OSTAJAN TAI KÄYTTÄJÄN AINOAT MUUTOKSENHAKUKEINOT OVAT YLLÄMAINITUT, OY MECHELIN COMPANY AB EI OLE MISSÄÄN TAPAUKSESSA VASTUUVELVOLLINEN SATUNNAISISTA, VÄLILLISISTÄ, EPÄSUORISTA TAI ERITYISISTÄ VAHINGOISTA. MECHELIN CO:N KORVAUSVELVOLLISUUS EI MISSÄÄN TAPAUKSESSA, JOHTUI SE SITTEN SOPIMUSRIKKOMUKSESTA, TAKUUSTA, OIKEUDENVASTAISESTA TEOSTA (MUKAAN LUKIEN TUOTTAMUS) TAI MUUTEN, YLITÄ SEN KOMPRESSORIN MYYNTIHINTAA, JOKA ON ANTANUT AIHEEN VAATIMUKSELLE TAI KORVAUSVELVOLLISUUDELLE. KAIKKI TÄMÄN KOMPRESSORIN KÄYTTÖÖN LIITTYVÄ VASTUUVELVOLLISUUS LOPPUU YLLÄMAINITUN TAKUUAJAN LOPPUESSA.

SENCO®
