MANUAL DE USUARIO PC1252 Senco

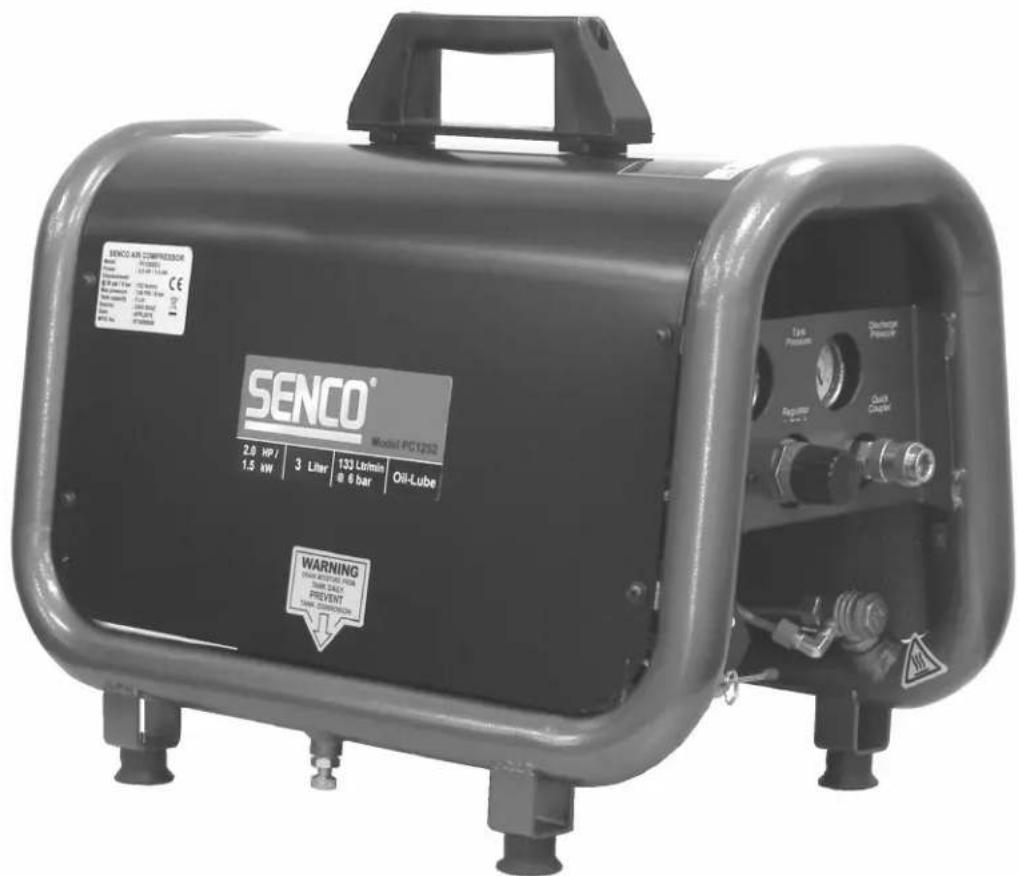

PC1252 Compresor de aire eléctrico

Instruccione de Operación

CE

En este manual se incluyen avisos para el uso seguro de este compresor.

INDICE

INTRODUCCIÓN 3

AVISO DE SEGURIDAD.... 3

INSPECCIÓN 3

ADVERTENCIAS 4

SISTEMA ELÉCTRICO.... 4

EXPLOSIÓN O INCENDIO....5

ESTALLIDO 5

RESPIRACIÓN 6

QUEMADURAS 6

OBJETOS VOLANTES.... 6

PIEZAS MÓVILES....7

NEGLIGENCIA 7

DAÑO AL COMPRESOR DE AIRE....7

CARACTERÍSTICAS DEL COMPRESOR 8

PREPARACIÓN....10

MONTAJE INICIAL 10

EMPLAZAMIENTO.... 10

SISTEMA ELÉCTRICO.... 10

FUNCIONAMIENTO 11

LISTA DE COMPROBACIÓN ANTES DE LA PUESTA EN MARCHA...... 11

PUESTA EN MARCHA 11

PARADA 11

MANTENIMIENTO....11

LOCALIZACIÓN Y SOLUCIÓN DE AVERÍAS 12-14

ESPECIFICACIONES 15

GARANTÍA 16

INTRODUCCIÓN

¡Lo felicitamos por la compra de su nuevo compresor de aire SENCO®! Puede tener la seguridad de que su compresor de aire SENCO fue construidos con el más alto nivel de precisión y exactitud. Cada componente fue sometido a pruebas rigurosas por los técnicos para garantizar la calidad, duración y rendimiento de este compresor de aire.

Este manual del operador fue redactado para su beneficio. Al leer y respetar los sencillos pasos de seguridad, instalación, operación y mantenimiento descritos en este manual, disfrutará de muchos años de funcionamiento sin problemas de su nuevo compresor de aire SENCO. El contenido de este manual está basado en la información más reciente del producto disponible al momento de la publicación. El fabricante se reserva el derecho de hacer cambios en el precio, el color, los materiales, el equipo, las especificaciones o los modelos en cualquier momento sin previo aviso.

¡AVISO DE SEGURIDAD!

Un aviso de seguridad titulado "PELIGRO, ADVERTENCIA o ATENCIÓN" estará encuadrado en un "AVISO DE SEGURIDAD". Este encuadre se utiliza para designar y recalcar los avisos de seguridad que deben respetarse cuando se maneja este compresor de aire. Los avisos de seguridad van acompañados de "palabras de aviso" que designan el grado o nivel de la gravedad del riesgo. Las "palabras de aviso" que se utilizan en este manual son las siguientes:

PELIGRO: Indica una situación inminentemente peligrosa que, si no se evita, RESULTARÁ en lesiones graves o muerte.

AVERTENCIA :Indica una situación potencialmente peligrosa que, si no se evita, PODRÍA resultar en lesiones graves o muerte.

ATENCION : Indica una situación potencialmente peligrosa que, si no se evita, PUEDE resultar en lesiones leves o moderadas o daño al compresor de aire.

Estos símbolos se usan para llamar la atención hacia artículos o procedimientos que podrían ser peligrosos para usted u otras personas que estén utilizando este equipo.

PROPORCIONE SIEMPRE UN EJEMPLAR DE ESTE MANUAL A TODA PERSONA QUE UTILICE ESTE EQUIPO. ANTES DE MANEJAR ESTE COMPRESOR DE AIRE, LEA TODAS LAS INSTRUCCIONES EN ESTE MANUAL Y AQUELLAS SUMINISTRADAS POR LOS FABRICANTES DE LOS EQUIPOS SUPLEMENTARIOS, Y DESTAQUE ESPECIALMENTE LAS "MEDIDAS DE SEGURIDAD" PARA PREVENIR LA POSIBILIDAD DE LESIONES AL OPERADOR.

INSPECCIÓN

Desembale el compresor de aire y anote el número de serie en el espacio más abajo provisto para ese fin. Inspeccione para ver si hay indicios de daños obvios u ocultos ocurridos durante el transporte. Antes de hacer funcionar el compresor de aire, asegúrese de reemplazar todas las piezas dañadas y reparar las averías mecánicas.

NÚMERO DE SERIE

Por favor tenga la información siguiente a mano para todas las llamadas de servicio:

1. Número de modelo
2. Número de serie
3. Fecha y lugar de compra

RIESGO

RIESGO DE ELECTROCHOQUE O ELECTROCUCIÓN

CONSECUENCIA POTENCIAL

Si no se conecta a tierra correctamente el compresor de aire, podrían ocurrir lesiones graves o la muerte. Su compresor de aire es alimentado por electricidad y puede causar electrochoque o electrocución si no se usa debidamente.

El cordón eléctrico puede causar electrochoque.

Puede ocurrir electrochoque si no se maneja correctamente el compresor de aire.

Pueden ocurrir lesiones graves o la muerte si personas sin experiencia intentan hacer las reparaciones eléctricas.

PREVENCIÓN

Asegúrese de que el compresor de aire está enchufado a un tomacorriente correctamente conectado a tierra y que suministra el voltaje correcto y la protección adecuada mediante fusibles. Revise el cordón de alimentación para ver si hay indicios de aplastamiento, cortes o daños por calor. Reemplace el cordón defectuoso antes de usar el compresor.

Mantenga todas las conexiones secas y elevadas del suelo. No deje que los cordones eléctricos queden en el agua o en una posición donde pudieran quedar en contacto con agua. No toque el enchufe con las manos mojadas.

No tire del cordón eléctrico para desenchufarlo del tomacorriente. No maneje nunca el compresor de aire en condiciones mojadas o a la intemperie cuando está lloviendo. No maneje nunca el compresor de aire con los protectores o cubiertas fuera de lugar o dañados. Toda conexión de cableado o reparación eléctrica en este compresor de aire debe ser ejecutada por personal de servicio autorizado y de acuerdo con los códigos eléctricos nacionales y locales.

Antes de abrir un caja de conexiones eléctricas, apague siempre el compresor de aire, descargue la presión y desenchufe el compresor de la fuente de alimentación. Deje que el compresor de aire se enfríe. Nunca dé por supuesto que puede trabajar sin peligro en el compresor de aire, simplemente por que no está funcionando. ¡Podría arrancar en cualquier momento!

RIESGO	CONSECUENCIA POTENCIAL	PREVENCIÓN
RIESGO DE EXPLOSIÓN O INCENDIO	Las chispas eléctricas que ocurren normalmente en el motor y el interruptor de presión puede causar lesiones graves o la muerte.	Utilice siempre el compresor de aire en un lugar bien ventilado libre de vapores inflamables, polvo combustible, gases u otros materiales combustibles.Si está pulverizando con un material inflamable, sitúe el compresor de aire a por lo menos 6 meters de distancia de la zona de pulverización.(Es posible que se necesite una manguera adicional.)
	Pueden ocurrir graves lesiones si cualquiera de los orificios de venteo del compresor se obtura, causando el sobrecalentamiento e incendio del compresor de aire.	Nunca coloque objetos afirmados contra el compresor de aire o encima del mismo. Utilice el compresor de aire a por lo menos 30cm de distancia de la pared u obstrucción que pudiera restringir la ventilación adecuada.
RIESGO DE ESTALLIDO	Pueden ocurrir lesiones graves o la muerte si el tanque de aire llegara a explotar por falta de mantenimiento adecuado.	Vacíe el tanque de aire diariamente o después de cada uso para evitar la acumulación de humedad en el tanque.Si el tanque comienza a perder aire, cámbielo inmediatamente.Nunca repare, suelde o haga modificaciones al tanque de aire o sus accesorios. Nunca cambie los ajustes de presión de fábrica.
	Pueden ocurrir lesiones graves a causa de una avería del compresor de aire o explosión de los accesorios por el uso de componentes, implementos o accesorios incorrectos.	Nunca sobrepase las capacidades máximas de presión admisibles de los accesorios.Debido al calor extremo, no use tubería de plástico ni juntas estañosoldadas en el tubo de descarga.Nunca use el compresor de aire para inflar objetos pequeños de baja presión tales como juguetes.Todas las mangueras y guarniciones serán convenientes para el uso del sitio en la presión de funcionamiento máxima permitida del compresor portable.

RIESGO
RIESGO PARA LAS VIAS RESPIRATORIAS

RIESGO DE SER GOLPEADO POR OBJETOS VOLANTES

USE SIEMPRE PROTECCIÓN PARA LOS OJOS

Podrían ocurrir lesiones graves o la muerte si se inhala el aire comprimido. El chorro de aire puede contener monóxido de carbono, vapores tóxicos o partículas sólidas.

Los materiales aplicados con pulverizador tales como pintura, diluyentes de pintura, quitapinturas, insecticidas, matamalezas, etc. contienen vapores nocivos y venenos.

Podrían ocurrir lesiones graves si se tocan las piezas metálicas al descubierto.

Estas partes pueden permanecer calientes por algún tiempo después de apagar el compresor de aire.

El chorro de aire comprimido puede dañar los tejidos blandos.

Pueden ocurrir lesiones graves a causa de residuos sueltos lanzados a gran velocidad por el chorro de aire comprimido.

PREVENCIÓN

Nunca inhale el aire del compresor de aire ya sea directamente o a través de un aparato respirador conectado al compresor de aire.

Utilice el compresor de aire solamente en un lugar bien ventilado. Siga todas las instrucciones de seguridad suministradas con los materiales que está pulverizando. Es posible que tenga que usar un respirador cuando trabaje con ciertos materiales.

No permita que ninguna parte de su cuerpo u otros materiales queden en contacto con las piezas metálicas al descubierto en el compresor de aire.

Use siempre gafas de seguridad "Z87" exigidas por OSHA para protegerse los ojos contra los residuos volantes.

Nunca dirija el chorro de aire contra su cuerpo u otras personas o animales.

Nunca deje el compresor de aire presurizado desatendido. Apague el compresor de aire y descargue la presión antes de intentar hacer trabajos de mantenimiento, conectar herramientas o accesorios.

Manténgase siempre a una distancia segura de personas y animales mientras utiliza el compresor de aire.

No traslade el compresor de aire mientras el tanque está presurizado. No intente mover el compresor de aire tirándolo de la manguera.

RIESGO	CONSECUENCIA POTENCIAL	PREVENCIÓN
RIESGO DE LAS PIEZAS EN MOVIMIENTOCUIDADO:LA UNIDAD PUEDEARRANCAR SIN PREVIO AVISO	Riesgo de ser lesionado por las piezas en movimiento. Este compresor de aire funciona automáticamente cuando el interruptor de presión está en la posición de "ON/AUTO"(encendido/automático).	Apague siempre el compresor de aire cuando no esté en uso. Antes de hacer trabajos de mantenimiento, purgue la presión de la manguera de aire y desenchufe el cordón eléctrico del tomacorriente. Todas las reparaciones del compresor de aire debe hacerlas una técnico de servicio autorizado.Nunca dé por supuesto que no es peligroso trabajar en el compresor de aire, simplemente porque no está funcionando. ¡Puede arrancar imprevistamente en cualquier momento!
RIESGO POR NEGLIGENCIA	Riesgo de lesionarse debido al uso descuidado.	No lo utilice sin que tenga instaladas las cubiertas o protectores. Reemplace las cubiertas y los protectores antes de usar el compresor de aire.¡Nunca permita que niños o adolescentes usen este compresor de aire!
RIESGO DE DAÑAR EL COMPRESOR DE AIRE	Riesgo de reparaciones importantes.	Manténgase alerta - preste atención a lo que está haciendo.No use el compresor de aire cuando está fatigado o ha tomado bebidas alcohólicas o drogas.Sepa cómo parar el compresor de aire.Aprenda bien el manejo de los controles.No use el compresor de aire sin el filtro de aire.No use el compresor de aire en un ambiente corrosivo.Coloque siempre el compresor de aire en posición estable y segura para evitar que se caiga mientras está funcionando.Siga todas las instrucciones de mantenimiento presentadas en este manual.No operar con el compresor antes de añadir el aceite.

! ¡GUARDE ESTAS INSTRUCCIONES!

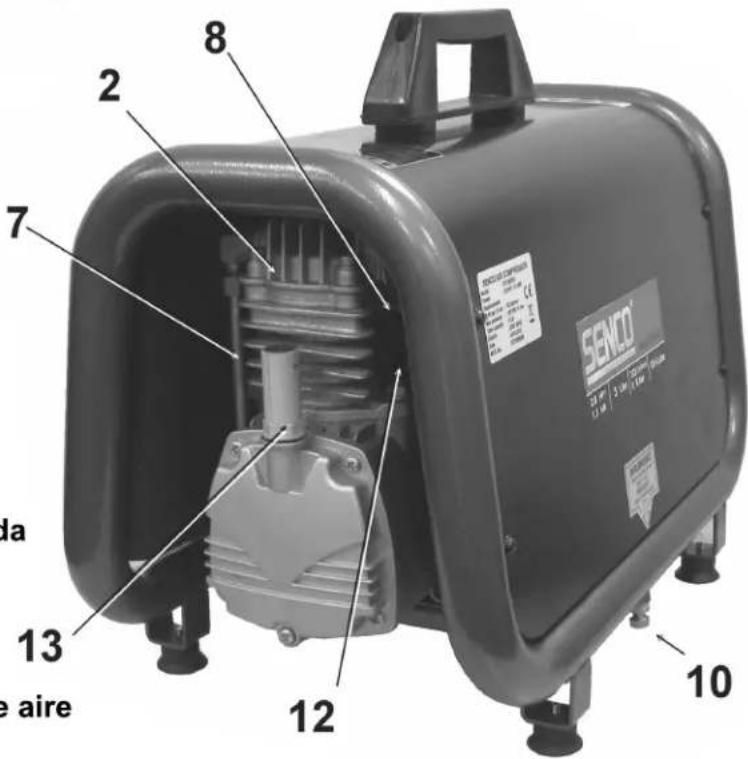

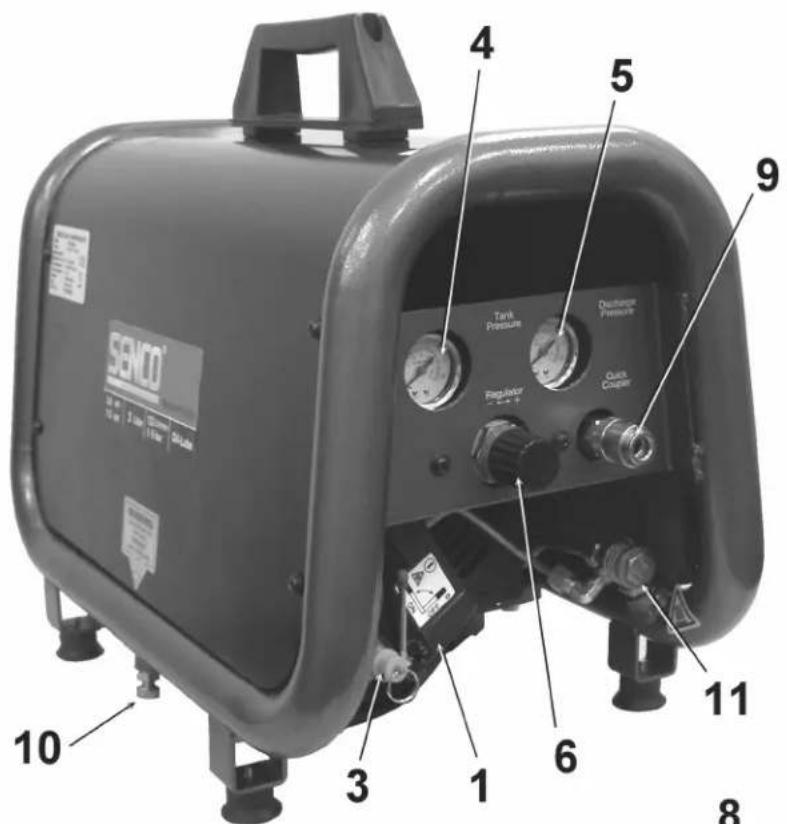

CARACTERÍSTICAS DEL COMPRESOR

1. Interruptor de motor/presión
2. Bomba del compresor de aire
3. Válvula de seguridad
4. Manómetro del tanque
5. Manómetro de presión de salida
6. Regulador de presión
7. Tubo de Descarga
8. Filtro de admisión de aire
9. Desacople rápido
10. Válvula de purga del tanque de aire
11. Vàlvula de arranque en frío
12. Protector contra sobrecarga
13. Varilla indicadora

CARACTERÍSTICAS DEL COMPRESOR

1) INTERRUPTOR DEL MOTOR/PRESIÓN: Este interruptor se usa para arrancar o parar (apagar) el compresor de aire. Al moverlo a la posición On (1) (encendido) se suministra alimentación automática al interruptor de presión lo que permitirá que el motor arranque cuando la presión del tanque de aire está por debajo de la presión de "activación" ajustada en fábrica. Cuando se coloca en la opción de On (1) Option (arranque/parada), el interruptor de presión apaga el motor cuando la presión del tanque de aire llega a la presión de "desactivación" ajustada en fábrica. Para fines de seguridad, este interruptor también tiene una válvula de seguridad de presión ubicada en el costado del interruptor, diseñada para descargar automáticamente el aire comprimido del cabezal de la bomba del compresor y su tubo de descarga cuando el compresor llega a la presión de "desactivación" o se apaga el motor. Esto permite que el motor vuelva a arrancar libremente. Al mover el interruptor a la posición "OFF" (apag se corta la alimentación al interruptor de presión y se apaga el compressor de aire.

2) PROTECTOR CONTRA SOBRECARGA TÉRMICA DEL MOTOR: El motor electric tiene un protector contra sobrecarga térmica. Si por cualquier razón el motor se sobrecalienta, este protector corta la alimentación eléctrica, impidiendo así que el motor se dañe. Espere hasta que el motor esté frío. El motor también tiene un disyuntor magnético. Reposicione el interruptor si se dispara.

3) FILTRO DE ADMISIÓN DE AIRE: El filtro está diseñado para limpiar el aire que entra a la bomba. Para asegurar que la bomba recibe continuamente un suministro de aire seco, frío y limpio, este filtro debe estar siempre limpio y los orificios de venteo libres de obstrucciones. El filtro puede sacarse para limpiarlo con agua tibia jabonosa. Enjuague el filtro y déjelo secar al aire.

4) BOMBA DEL COMPRESOR DE AIRE: Para comprimir el aire, el pistón sube y baja en el cilindro. En la carrera descendente, la válvula de admisión aspira aire del exterior mientras la válvula de escape permanece cerrada. En la carrera ascendente, el aire se comprime, la válvula de admisión de cierra y el aire comprimido es forzado al exterior a través de la válvula de escape al tubo de descarga, a través de la válvula de retención (antirretorno) y al interior del tanque de aire.

5) VÁLVULA DE SEGURIDAD: Esta válvula está diseñada para evitar fallas en el sistema, descargando la presión del sistema cuando el aire comprimido llega a un nivel predeterminado. La válvula es preajustada por el fabricante y no debe modificarse de manera alguna. Para verificar si la válvula está funcionando correctamente, tire del anillo. Deberá escapar presión de aire. Al soltar el anillo, se reasentará.

6) VÁLVULA DE PURGA DEL TANQUE DE AIRE: Esta válvula se usa para purgar la humedad del tanque (tanques) de aire después que se apaga el compresor de aire. ¡NUNCA intente abrir la válvula de purga cuando la presión en el tanque es superior a 0.7 bar! Para abrir la válvula de purga, gire la perilla en sentido contrario a las agujas del reloj. Incline el tanque para asegurarse que toda la condensación se vacía a través de la válvula.

7) MANÓMETRO DEL TANQUE DE AIRE: Este manómetro indica la presión de aire de reserva en el tanque (tanques) de aire.

8) MANÓMETRO DE PRESIÓN DE SALIDA: Este manómetro indica la presión de aire disponible en el lado de salida del regulador. Esta presión la controla el regulador y siempre es menor o igual que la presión del tanque de aire.

9) REGULADOR DE PRESIÓN: La presión de aire proveniente del tanque de aire se controla mediante la perilla del regulador. Gire la perilla de regulación en sentido de las agujas del reloj para aumentar la presión de descarga, y en sentido contrario para disminuirla.

10) TUBO DE DESCARGA: Sirvase notar que el tubo de descarga está muy caliente. Superficies calientes - No quitar la cubierta. Temperaturas elevadas despues de un sustancial uso del mismo.

11) El DIPSTICK: medirá el total de aceite que hay en el interior de la bomba. El nivel del aceite debe ser compreabado diariamente con el fin de asegurarse que esta entre las marcas de mínimo y máximo. Que se escape algo de aire por la abertura es normal.

1. Lea las medidas de seguridad antes de montar el compresor de aire.
2. Agregue el aceite que contine la botella adjunta antes de poner en marcha el ecpmresor.
3. Compruebe que el nivel de aceite esta por encima de la marca de mínimo y por debajo de la marca de máximo. Si esta por debajo agregue aceite de motor del compresor.

EMPLAZAMIENTO:

ATENCIÓN

Para evitar dañar el compresor de aire, no lo incline más de 10" en sentido transversal o longitudinal.

1. Coloque el compresor de aire a una distancia de por lo menos 30cm de obstáculos que pudieran impedir la ventilación adecuada.

No coloque el compresor de aire en un lugar:

-donde hay evidencia de fugas de aceite o gas.

-donde puedan haber materiales o vapores de gas inflamables.

ADVERTENCIA

Podrían ocurrir graves lesiones o la muerte si las chispas eléctricas del interruptor del motor y presión llegaran a quedar en contacto con vapores inflamables, polvo combustible, gases u otros materiales combustibles. Cuando use el compresor de aire para pintar con pistola, colóquelo tan lejos como sea posible del lugar de trabajo, utilizando mangueras de aire adicionales en lugar de cordones eléctricos de extensión.

-donde las temperaturas ambientales son inferiores a 0C o superiores a 40C.

-donde existe la posibilidad de aspirar aire o agua extremadamente sucio al compresor.

SISTEMA ELÉCTRICO:

PELIGRO

La conexión incorrecta del equipo-conductor de conexión a tierra puede resultar en mesgo de electrochoque o electrocución. Ante cualquier duda respecto a la conexión a tierra del tomacorriente, consulte con un perito electricista o técnico de servicio. No use ningún tipo de adaptador con este producto. En caso de ser necesario reparar o reemplazar el cordón o enchufe, no conecte el alambre de tierra a ninguno de los terminales de bayoneta planos. El alambre con aislamiento de superficie exterior de color verde con o sin rayas amarillas, es el alambre de tierra.

ADVERTENCIA

Este producto debe estar conectado a tierra. En el caso de ocurrir un malfunctionamiento o talla, la conexión a tierra proporciona un paso de menor resistencia para la corriente eléctrica con el fin de reducir el riesgo de electrochoque. Este producto está equipado con un cordón que tiene un conductor de conexión a tierra del equipo y un enchufe tipo conexión a tierra. El enchufe con conexión a tierra debe enchufarse a un tomacorriente correctamente instalado y conectado a tierra de acuerdo con todos los códigos y ordenanzas respectivos.

1. SENCO® NO RECOMIENDA EL USO DE CORDONES DE EXTENSIÓN, ya que esto puede crear pérdida de potencia y sobrecalentamiento del motor. Se recomienda el uso de una manguera de aire adicional en vez de un cordón de extensión. Si el uso de un cordón de extensión es inevitable, se deberá enchufar en un interruptor accionado por corriente de pérdida a tierra (GFCI) encontrado en las cajas de circuitos o receptáculos protegidos. Cuando use un cordón de extensión, respete lo siguiente:

Longitud del cable	Calibre del alambre
Hasta 8 meters	12 AWG
Hasta 30 meters	10 AWG
Hasta 50 meters	8 AWG
Hasta 75 meters	6 AWG

Use solamente cables de extensión de 3 clavijas que tengan enchufes de 3 clavijas tipo conexión a tierra y conectores de 3 ranuras para cordón que acepten el enchufe del producto. Use solamente cordones de extensión de una capacidad eléctrica no inferior a la capacidad nominal del producto. No use cordones de extensión dañados. Examine el cordón de extensión antes de usarlo, y cámbielo si está dañado. No maltrate el cordón de extensión y no tire de él para desenchufarlo. Mantenga el cordón lejos del calor y los cantos agudos. Apague siempre el interruptor del compresor de aire antes de desenchufar el enchufe del tomacorriente.

FUNCIONAMIENTO

LISTA DE COMPROBACIÓN ANTES DE LA PUESTA EN MARCHA:

Quite toda la humedad del tanque de aire del compresor. Descargue el exceso de presión con una herramienta

1. neumática y después abra la válvula de purga ubicada en la parte inferior del tanque. Ciérrela bien apretada después de purgar.

ADVERTENCIA: Riesgo de lesiones corporales. ¡NUNC A intente abrir la válvula de vaciado cuando la presión en el tanque es superior a 0.7 bar!

1. Asegúrese que el interruptor del motor del compresor de aire esté en la posición "OFF" (0) (apagado).
2. Asegúrese que todas las válvulas de seguridad estén funcionando correctamente.
3. Asegúrese que todos los protectores y cubiertas estén en su lugar y firmemente instalados.

PUESTA EN MARCHA

1. Asegúrese que la palanca en la caja del interruptor de presión esté en la posición "OFF" (0) (apagado).
2. Enchufe el cordón de alimentación en un tomacorriente conectado a tierra.
3. Mueva la palanca en la caja del interruptor de presión a la posición "ON" (1) (automático).
4. OPCIÓN DE ARRANQUE/PARADA: Gírelo a la posición ON (1) (encendido). Esto permitirá que el compresor de aire ARRANQUE para aumentar la presión en los tanques de aire y que PARE cuando llega a la presión correcta. Cuando la presión disminuye con el uso, el compresor de aire ARRANCA para aumentar la presión nuevamente.
5. Ajuste la presión moviendo la perilla del regulador de presión en sentido contrario a las agujas del reloj para reducir la presión y en sentido de las agujas del reloj para aumentarla.
6. Si nota cualquier ruido o vibración fuera de lo normal, apague el compresor de aire y consulte la sección "Localización y solución de averías."

PARADA:

1. Para apagar el compresor de aire, mueva la palanca en la caja del interruptor de presión a la posición "OFF" (0) (apagado). No apague NUNCA el compresor de aire desenchufándolo de la fuente de alimentación. Al hacerlo corre el riesgo de electrocutarse.
2. Purgue el aire del tanque, utilizando una llave neumática conectada al compresor o tirando del anillo de la válvula de seguridad.
3. Una vez que la presión en los tanques de aire indica menos de 0.7 bar, abra la válvula de vaciado, ubicada debajo de cada tanque, para vaciar la humedad.
4. Deje que el compresor de aire se enfríe.
5. Limpie el compresor con un trapo y guárdelo en un lugar seguro y no expuesto a congelación.

MANTENIMIENTO

Lea el manual de instrucciones antes de efectuar trabajos de mantenimiento. Ejecute los procedimientos siguientes cuando pare el compresor de aire para mantenimiento o servicio.

1. Apague el compresor de aire.

ADVERTENCIA: Nunca suponga que no es peligroso trabajar en el compresor de aire simplemente porque no está funcionando. ¡Puede arrancar imprevistamente en cualquier momento!

1. Desconecte el cordón de la fuente de alimentación principal.
2. Abra todas las válvulas de purga.
3. Espere que el compresor de aire se enfríe antes de comenzar el mantenimiento.

MAINTENANCE CHART

LOCALIZACIÓN Y SOLUCIÓN DE AVERÍAS

Síntoma 1. El motor no funciona ni vuelve a arrancar

CAUSA PROBABLEEl cordón de alimentación no está enchufado.	SOLUCIÓNEnchufar el cordón en un tomacorriente conectado a tierra.
El interruptor del motor/presión está en posición "OFF" (0)(apagado).El interruptor de sobrecarga térmica del motor se disparó.	Mover el interruptor a la posición "ON" (1) (encendido).Apagar el compresor, esperar hasta que el motor esté frío y después revisar el disyuntor de circuito del motor.
Fusible quemado o disyuntor de circuito disparado.Alambre de calibre incorrecto o cordón de extensión de longitud incorrecta.La presión del tanque de aire sobrepasa la presión de "activación" del interruptor del motor/presión.	Cambiar el fusible o reactivar el disyuntor de circuito.Comprobar el amperaje del fusible.
La válvula de seguridad en el interruptor del motor/presión no ha descargado la presión en la bomba.Defecto en el motor, condensador del motor, interruptor del motor/presión, o válvula de retención.	Verificar si hay condiciones de bajo voltaje.Desconectar cualquier otro artefacto eléctrico del circuito o hacer funcionar el compresor de aire en su propio circuito derivado.Averigüe el calibre correcto del alambre y el largo de cable adecuado en el cuadro en la página 10..El motor arrancará automáticamente cuando la presión del tanque de aire disminuye a menos de la presión de "activación" del interruptor del motor/presión.Purgar la conducción, moviendo el interruptor a la posición "OFF" (0)(apagado).Contactar al departamento de Atención al Cliente de Senco.

Síntoma 2. Cuando está en la opción Comenzar/Parar, el motor funciona continuamente.

CAUSA PROBABLEEl interruptor del motor/presión no apaga el motor cuando el compresor de aire llega a la presión de "desactivación" y la válvula de seguridad se activa.El tamaño del compresor es incorrecto.

SOLUCIÓNMover el interruptor del motor/presión a la posición "OFF"(0). Si el motor no se apaga, desenchufar el compresor de aire. Si los contactos eléctricos están soldados juntos, reemplazar el interruptor de presión.Limitar la presión de aire a la capacidad del compresor. Usar ya sea una herramienta más pequeña o un compresor de mayor tamaño.

Síntoma 3. El aire continúa escapando por la válvula de seguridad del interruptor del motor /presión después que el motor se para.

CAUSA PROBABLELa válvula retención está abierta.

SOLUCIONRetirar, limpiar o reemplazar.

LOCALIZACIÓN Y SOLUCIÓN DE AVERÍAS

Síntoma 4. El aire continúa escapando por la válvula de seguridad del interruptor del motor /presión mientras el motor está funcionando.
CAUSA PROBABLE	SOLUCIÓN
Interruptor del motor/presión defectuoso.	Reemplazarlo.

Síntoma 5. Escape de aire por la válvula de seguridad.

CAUSA PROBABLEPosible válvula de seguridad defectuosa.Exceso de presión en el tanque de aire.

SOLUCIÓNActivar manualmente la válvula de seguridad rando del anillo.Si todavía pierde, reemplazarla.Interruptor del motor/presión defectuoso.Reemplazarlo.

Síntoma 6. Fugas de aire en los accesorios.

CAUSA PROBABLELos accesorios no están bien apretados.

SOLUCIÓNApretarlos donde se escuche escapar el aire.Probar los accesorios con una solución de agua jabonosa. No sobreapretar.

Síntoma 7. Fuga de aire en el tanque de aire.

CAUSA PROBABLETanque de aire defectuoso u oxidado.

SOLUCIÓNSe debe reemplazar el tanque de aire. ¡No intentar reparar el tanque de aire! No soldar, reparar o hacer modificaciones.

Síntoma 8. Sale un chorro de aire por el filtro de admisión.

CAUSA PROBABLEVálvula (de lámina) de entrada dañada.

SOLUCIÓNContactar al depto. de Atención al Cliente SENCO.

Síntoma 9. Presión insuficiente en el implemento o herramienta neumática.

CAUSA PROBABLELa perilla del regulador de presión no está en la posición de presión bastante alta o el regulador de presión está defectuoso.Filtro de admisión de aire obturado.Fugas de aire.El compresor de aire no es lo bastante grande para el aire requerido.

SOLUCIÓNAjustar la perilla del regulador de presión a la posición correcta o cambiarla.Limpiarlo.Ver si hay fugas y repararlas.Verificar el requerimiento de aire del implemento.Si es mayor que suministro de presión o pulg3/min del compresor de aire, se necesita un compresor de mayor tamaño.

Síntoma 10. El compresor no produce suficiente aire.

CAUSA PROBABLE

Filtro de admisión de aire obturado.

Válvula (de láminas) defectuosa.

SOLUCIÓN

Limpiarla.

Vaciar el tanque de aire y medir el tiempo de bombeo. Comparar con las especificaciones. Si es menor, retirar el cabezal de la bomba e inspeccionar la placa de válvula. Limpiar o reemplazar.

Síntoma 11. Hay humedad en el aire de descarga.

CAUSA PROBABLE

Condensación en el tanque de aire causada por un alto nivel de humedad atmosférica, o se hace funcionar el compresor de aire lo suficiente.

SOLUCIÓN

Vaciar el tanque de aire después de cada uso. Vaciar el tanque de aire más frecuentemente en climas húmedos y colocar un filtro en el tubo de aire.

MODEL : PC1252

Modelo #	PC1252
Motor
Motor CV	2.0 HP / 1.5 KW
Voltaje	230V
Amperaje	10A
Frecuencia (Hz)	50
Fase	Monofásico
Revoluciones por minuto (RPM)	2850
Compresor de bomba
Numero de Cilindros	1
Fase de compresion	1
Lubricacion	Aceite
Tipo de Aceite	SENCO PC0344
Carter	Aluminio
Cojinetes	de bola
Cilindros	Aluminio/Acero
Valvulas	de laminas (reed) sencilla
Cabeza	Aluminio
Filtro	Inserto
Interruptor de motor/presión
Presion de parada	9 Bar
Presion de comienzo	7 Bar
Controles	Start (1) / Stop (O)
Deposito
Capacidad del deposito	3 litros
El rendimiento
Aire aspirado L/min	198 L/min (7.06 CFM)
Caudal de Aire @ 6 bar L/min	82 L/min (4.69 CFM)
Maxima presion	9 Bar
Tiempo de Bombeo (seg)0-9 bar	15 sec.
Tiempo de recuperacion (seg)7-9 bar	4 sec.
Peso
Peso neto	22.5 kg
Dimension
Dimension L x W x H	54x32x46cm
Measured sound power level [dB] 88 dBA

Este compresor fue diseñado y construido utilizando los más altos niveles de material y fabricación.

GARANTÍA DEL COMPRESOR:

Esta garantía tiene una duración de 1 year a partir de la fecha de compra por el comprador minorista original. Durante este período, Senco Products, Inc., reparará o reemplazará a opción de Senco, cualquier pieza o piezas originales para el comprador minorista original. Esto se hará gratuitamente, siempre que después de ser examinadas por un centro de servicio autorizado Senco se determine que las piezas tienen defectos en los materiales o fabricación, con las excepciones y exclusiones descritas más abajo. Toda pieza de repuesto suministrada estará cubierta por el resto del período de garantía aplicable a la pieza que está sustituyendo. Cuando es necesario reparar o reemplazar las piezas o el compresor, el comprador minorista original debe devolver el compresor completo o la pieza, con transporte pagado por anticipado, al centro de servicio de garantía autorizado Senco, con la boleta de compra u otro comprobante válido de que la pieza o el compresor está dentro del período de garantía.

Senco garantiza que todas las piezas de su compresor de aire Senco estarán libres de defectos en los materiales y la fabricación durante los períodos siguientes:

Las piezas defectuosas que no están sujetas a desgaste normal serán reparadas o reemplazadas, a nuestra (Senco) opción, durante el período de garantía.

En cualquier caso, el reembolso está limitado al precio de compra pagado.

EXCLUSIONES:

1. Esta garantía no cubre las piezas dañadas debido a desgaste normal, aplicación errónea, mal uso, accidentes, funcionamiento a velocidades o voltaje (unidades eléctricas solamente) fuera de las recomendadas, almacenamiento inadecuado, o daños resultantes durante el transporte.
2. Incumplimiento de las instrucciones de operación, las especificaciones y programas de mantenimiento.
3. Costos de mano de obra, pérdida o daño resultante del funcionamiento incorrecto, mantenimiento o reparaciones hechos por terceros fuera de un centro de servicio de garantía autorizado Senco.
4. El uso de piezas de repuesto no genuinas de Senco invalidará la garantía.
   Esta garantía depende del uso correcto del compresor por el comprador y no cubre:
   (A) Condiciones anormales, accidente, descuido, mal uso o almacenamiento inadecuado de la unidad.
   (B) Incumplimiento de las instrucciones de operación o mantenimiento.
   (C) Modificaciones no autorizadas por Senco.
   (D) Reparaciones o mantenimiento (aparte de la purga de rutina del tanque de aire según lo indicado en el manual de operación y mantenimiento) efectuado por otras personas fuera de Senco o sus agentes autorizados.
   (E) Daño durante el transporte.

ESTA GARANTÍA ES LA UNICA GARANTÍA PARA ESTE COMPRESOR, QUEDANDO EXCLUIDAS TODAS LAS OTRAS GARANTÍAS, SEA VERBAL, ESCRITA, EXPRESA O IMPLÍCITA, INCLUYENDO, PERO SIN ESTAR LIMITADA ELLO, LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O APTITUD PARA UN PROPÓSITO EN PARTICULAR. LOS RECURSOS DEL COMPRADOR O USUARIO SON ÚNICA Y EXCLUSIVAMENTE COMO SE INDICA ARRIBA. EN NINGUN CASO SERÁ SENCO PRODUCTS, INC. RESPONSABLE POR DAÑOS INCIDEN TALES, CONSIGUIENTES, INDIRECTOS O ESPECIALES. EN NINGÚN CASO, SEA COMO RESULTADO DE UN INCUMPLIMIENTO DEL CONTRACTO, GARANTÍA, PERJUICIO (INCLUYENDO NEGLIGENCIA) O DE OTRA MANERA, PODRÁ LA RESPONSABILIDAD DE SENCO SOBREPASAR EL PRECIO DEL COMPRESOR QUE HA DADO LUGAR A LA RECLAMACIÓN O RESPONSABILIDAD. TODA RESPONSABILIDAD RELACIONADA CON EL USO DE ESTE COMPRESOR TERMINARÁ CON EL VENCIMIENTO DEL PERÍODO DE GARANTÍA ARRIBA ESPECIFICADO.

Reemplazo del compresor debido desastre natural

Senco también reemplazará cualquier compresor que sea destruido por fuerza mayor tal como inundación, terremoto, huracán u otro desastre causado enteramente por las fuerzas naturales. Tal reclamación será aceptada siempre que el comprador minorista original haya presentado previamente una tarjeta de registro de garantía con todos los datos, y que después presente comprobante de posesión legítima y una declaración aceptable describiendo la causa de fuerza mayor documentada por una compañía de seguros, departamento de policía u otra fuente oficial de gobierno.

PC1252 Elektrisk Luftkompressor
