KÄYTTÖOHJE Silent Cool 26 Pro MIDEA

Tragbares Klimagerät (Lokales Klimagerät)

Bedienungsanleitung

Midea

Kannettava ilmastointilaite (Paikallinen ilmastointilaite)

Käyttöopas

Midea

Kiitos kannettavan ilmastointilaitteemme ostamisesta.

Ennen ilmastointilaitteesi käyttöä lue tämä käyttöopas huolellisesti ja säilytä se tulevaisuutta varten.

LUE JA SÄILYTÄ NÄMÄ OHJEET!

Sisällys

FI

Turvallisuusvarotoimet 2

VAROVAISUUS 3

Varoitukset (vain R290/R32-jäähdytysainetta käytettäessä)...... 4

Valmistelu....9

Asennus....10

Operaatio 13

Ylläpito 17

Vikadiagnoosi....18

Suunnittelu- ja yhteensopivuusohjeet 19

Sosiaalinen huomautus 20

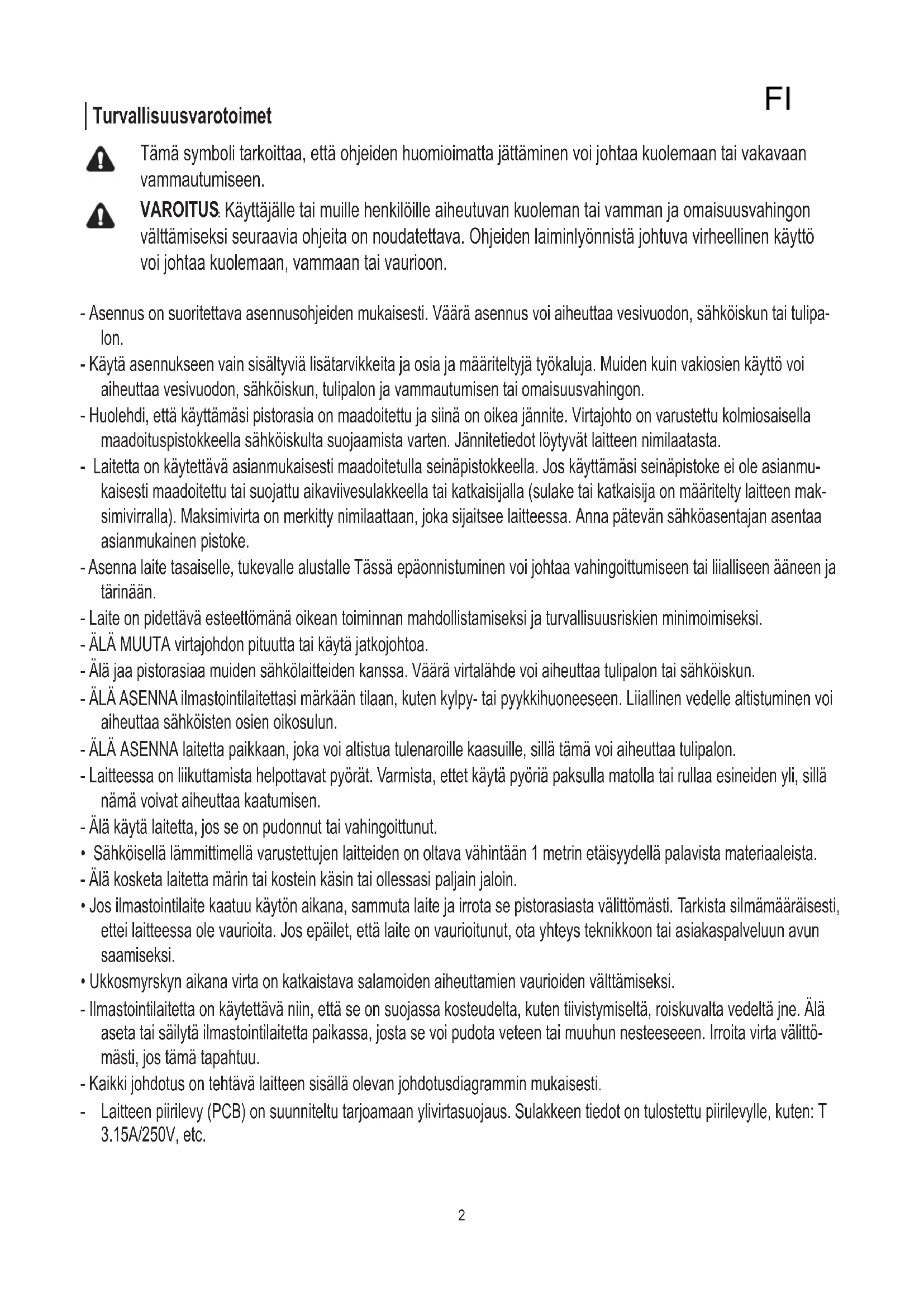

Turvallisuusvarotoimet

FI

Tämä symboli tarkoittaa, että ohjeiden huomioimatta jättäminen voi johtaa kuolemaan tai vakavaan vammautumiseen.

VAROITUS: Käyttäjälle tai muille henkilöille aiheutuvan kuoleman tai vamman ja omaisuusvahingon välttämiseksi seuraavia ohjeita on noudatettava. Ohjeiden laiminlyönnistä johtuva virheellinen käyttö voi johtaa kuolemaan, vammaan tai vaurioon.

• Asennus on suoritettava asennusohjeiden mukaisesti. Väärä asennus voi aiheuttaa vesivuodon, sähköiskun tai tulipalon.
• Käytä asennukseen vain sisältyviä lisätarvikkeita ja osia ja määriteltyjä työkaluja. Muiden kuin vakiosien käyttö voi aiheuttaa vesivuodon, sähköiskun, tulipalon ja vammautumisen tai omaisuusvahingon.
• Huolehdi, että käyttämäsi pistorasia on maadoitettu ja siinä on oikea jännite. Virtajohto on varustettu kolmiosaisella maadoituspistokkeella sähköiskulta suojaamista varten. Jännitetiedot löytyvät laitteen nimilaatasta.
• Laitetta on käytettävä asianmukaisesti maadoitetulla seinäpistokkeella. Jos käyttämäsi seinäpistoke ei ole asianmukaisesti maadoitettu tai suojattu aikaviivesulakkeella tai katkaisijalla (sulake tai katkaisija on määritelty laitteen maksimivirralla). Maksimivirta on merkitty nimilaattaan, joka sijaitsee laitteessa. Anna pätevän sähköasentajan asentaa asianmukainen pistoke.
• Asenna laite tasaiselle, tukevalle alustalle Tässä epäonnistuminen voi johtaa vahingoittumiseen tai liialliseen ääneen ja tärinään.
• Laite on pidettävä esteettömänä oikean toiminnan mahdollistamiseksi ja turvallisuusriskien minimoimiseksi.
• ÄLÄ MUUTA virtajohdon pituutta tai käytä jatkojohtoa.
• Älä jaa pistorasiaa muiden sähkölaitteiden kanssa. Väärä virtalähde voi aiheuttaa tulipalon tai sähköiskun.
• ÄLÄ ASENNA ilmastointilaitettasi märkään tilaan, kuten kylpy- tai pyykkihuoneeseen. Liiallinen vedelle altistuminen voi aiheuttaa sähköisten osien oikosulun.
• ÄLÄ ASENNA laitetta paikkaan, joka voi altistua tulenaroille kaasuille, sillä tämä voi aiheuttaa tulipalon.
• Laitteessa on liikuttamista helpottavat pyörät. Varmista, ettet käytä pyöriä paksulla matolla tai rullaa esineiden yli, sillä nämä voivat aiheuttaa kaatumisen.
• Älä käytä laitetta, jos se on pudonnut tai vahingoittunut.
• Sähköisellä lämmittimellä varustettujen laitteiden on oltava vähintään 1 metrin etäisyydellä palavista materiaaleista.
• Älä kosketa laitetta märin tai kostein käsin tai ollessasi paljain jaloin.
• Jos ilmastointilaite kaatuu käytön aikana, sammuta laite ja irrota se pistorasiasta välittömästi. Tarkista silmämääräisesti, ettei laitteessa ole vaurioita. Jos epäilet, että laite on vaurioitunut, ota yhteys teknikkoon tai asiakaspalveluun avun saamiseksi.
• Ukkosmyrskyn aikana virta on katkaistava salamoiden aiheuttamien vaurioiden välttämiseksi.
• Ilmastointilaitetta on käytettävä niin, että se on suojassa kosteudelta, kuten tiivistymiseltä, roiskuvalta vedeltä jne. Älä aseta tai säilytä ilmastointilaitetta paikassa, josta se voi pudota veteen tai muuhun nesteeseeen. Irroita virta välittö-mästi, jos tämä tapahtuu.
• Kaikki johdotus on tehtävä laitteen sisällä olevan johdotusdiagrammin mukaisesti.
• Laitteen piirilevy (PCB) on suunniteltu tarjoamaan ylivirtasuojaus. Sulakkeen tiedot on tulostettu piirilevylle, kuten: T 3.15A/250V, etc.

Varotoimet

• Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joilla on fyysisiä, aistiharhoja tai mielenterveyshäiriöitä tai kokemuksen tai tiedon puutetta, jos heille on annettu valvontaa tai ohjeita laitteen turvalliseen käyttöön ja tietoa vaaroista. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. (koskee Euroopan maita)
• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lasten) käyttöön, joilla on heikentyneet fyysiset tai henkiset kyvyt tai kokemuksen tai tiedon puutetta, ellei heitä ole valvottu tai heidän turvallisuudestaan vastuussa oleva henkilö ei ole antanut heille laitteen käyttöä koskevia ohjeita. (koskee kaikkia paitsi Euroopan maita.)
• Lapsia on valvottava sen varmistamiseksi, etteivät he leiki laitteella. Lapsia on valvottava laitteen lähistöllä jatkuvasti.
• Jos syöttöjohto on vaurioitunut, se on vaihdettava valmistajan, huollon edustajan tai vastaavan pätevän henkilön toimesta vaaran välttämiseksi.
• Ennen puhdistusta tai muuta ylläpitoa laite on irrotettava virtalähteestä.
• Älä poista mitään kiinteitä suojuksia. Älä koskaan käytä tätä laitetta jos se ei toimi oikein tai jos se on pudotettu tai vaurioitunut.
• Älä vedä johtoa maton alle. Älä peitä johtoa matoin tai vastaavien suojien avulla. Älä kierrä johtoa huonekalujen tai laitteiden alle. Aseta johto kulkuväylän ulkopuolelle, jossa siihen ei kompastuta.
• Älä käytä laitetta, jossa on vahingoittunut johto, virransyöttö tai katkaisija. Hävitä laite tai palauta se valtuutetulle huolto-yhtiölle tarkistusta ja/tai korjausta varten.
• Sähköiskun riskin vähentämiseksi, älä käytä tätä tuuletinta minkään nopeudensäätölaitteen kanssa.
• Laite on asennettava kansallisten johdotussääntöjen mukaisesti.
• Ota yhteyttä valtuutettuun huoltoteknikkoon tämän laitteen korjaamiseksi tai huoltamiseksi.
• Ota yhteys valtuutettuun asentajaan tämän laitteen asentamiseksi.
• Älä peitä tai tuki sisään- tai ulostulosäleikköjä.
• Älä käytä tätä tuotetta muihin kuin käyttöoppaassa kuvattuihin tarkoituksiin.
• Ennen puhdistusta katkaise virta ja irrota laite pistorasiasta.
• Katkaise virta, jos laitteesta tulee asiaankuulumattomia ääni, hajuja tai savua.
• Älä paina ohjauspaneelin nappeja millään muulla kuin sormillasi.
• Älä poista mitään kiinteitä suojuksia. Älä koskaan käytä tätä laitetta jos se ei toimi oikein tai jos se on pudotettu tai vaurioitunut.
• Älä käynnistä tai sammuta laitetta laittamalla pistoke pistorasiaan tai poistamalla se pistorasiasta.
• Älä käytä vaarallisia kemikaaleja koneen puhdistuksessa tai muussa kontaktissa. Älä käytä laitetta syttyvien aineiden tai höyryjen, kuten alkoholin, hyönteismyrkkyjen, polttoaineen jne. läheisyydessä.
• Kuljeta ilmastointilaitettasi aina pystyasennolla ja aseta se vakaalle ja tasaiselle alustalle käytön aikana.
• Ota aina yhteys pätevään tahoon korjausten suorittamiseksi. Jos virtalähde on vahingoittunut, se on korvattava tuotteen valmistajalta saadulta uudelta virtalähteeltä eikä korjattava.
• Pidä pistokkeesta kiinni vetäessäsi sen pois pistorasiasta.
• Sammuta laitteesta virta, kun se ei ole käytössä.

Varoitukset (vain R290/R32-jäähdytysainetta käytettäessä)

FI

• Älä yritä nopeuttaa sulatusprosessia tai putsata muuten kuin valmistajan suosittelemin keinoin.
• Tämä laite tulee säilyttää huoneessa, jossa ei ole jatkuvasti toimivaa syttyvää lähdettä (esimerkiksi avotuli, kaasulaite tai sähkölämmitin).
• Älä lävistä tai polta.
• Huomioi, että jäähdytysaineet eivät saa sisältää hajuja.
• Laite Silent Cool 26 Pro tulisi asentaa, käyttää ja säilyttää huoneessa, jonka pinta-ala on vähintään 12 m2.
• Kansallisia kaasumääräyksiä on noudatettava.
• Pidä ilmanvaihtoaukot esteettöminä.
• Laite on varastoitava siten, että mekaanisten vaurioiden riski voidaan estää.
• Laite on säilytettävä ilmastoidussa tilassa, jossa huoneen koko vastaa käytön vaatimaa tilaa.
• Henkilöillä, jotka työskentelevät jäähdytysaineen kierron parissa, tulisi olla voimassa oleva sertifikaatti akkreditoidulta arviointiviranomaiselta. Sertifikaatin on annettava pätevyys käsitellä jäähdytysainetta turvallisesti ja alan arviointisään-töjen mukaisesti.
• Huollon saa suorittaa vain laitteen valmistajan ohjeiden mukaisesti. Ylläpito ja korjaus, jotka vaativat muuta ammattitaitoa, on suoritettava sellaisen henkilön valvonnassa, jolla on pätevyys syttyvien jäähdytysaineiden käyttöön.

Varovaisuus: Tulipalon riski/syttyvät materiaalit (Vaaditaan vain R32/R290-laitteille)

TÄRKEÄ TIEDOTE: Lue tämä käyttöopas huolellisesti ennen kuin asennat tai käytät uutta ilmastointilaitettasi. Varmista, että säilytät tämän käyttöoppaan tulevaisuutta varten.

Laitteen näyttämien symbolien merkitys (vain laitteet, jotka käyttävät R32/R290 jäähdytysainetta):

	VAROITUS	Tämä symboli osoittaa, että laite käyttää syttyvää jäähdytysainetta. Jos jäähdytysainetta vuotaa ja se altistuu ulkoiselle sytytyslähteelle, on olemassa tulipalon vaara.
	VAROVAI-SUUS	Tämä symboli osoittaa, että käyttöopas on luettava huolellisesti.
	VAROVAI-SUUS	Tämä symboli osoittaa, että huoltohenkilöstön on käsiteltävä tämä laitetta asennus-opasta noudattaen.
	VAROVAI-SUUS	Tämä symboli osoittaa, että tietoa on saatavilla käyttöoppaassa tai asennusoppaassa.

Varoitukset (vain R290/R32-jäähdytysainetta käytettäessä)

FI

1. Syttyviä jäähdytysaineita sisältävien välineiden kuljetus: Katso kuljetussäännökset
2. Välineiden merkintä kyltein: Katso paikalliset säännökset
3. Syttyviä jäähdytysaineita sisältävien laitteiden hävittäminen: Katso kansalliset säännökset.
4. Laitteen näyttämien symbolien merkitys (vain laitteet, jotka käyttävät R32/R290 jäähdytysainetta):
5. Laitteen varastointi tulisi suorittaa valmistajan ohjeiden mukaisesti.
6. Pakattujen (myymättömien) välineiden varastointi:
   Varastopakkauksen suojaus tulisi tehdä niin, että mekaaninen vahinko paketin sisällä oleville välineille ei aiheuta jäähdytysnesteen vuotoa.
   Yhdessä varastoitaien laitteiden enimmäismäärä määritetään paikallisten määräysten mukaisesti.
7. Huoltotietoa
   1) Alueen tarkistus
   Ennen syttyvien jäähdytysaineiden käsittelyn liittyvien töiden aloittamista on varmistettava, että syttymisen riski minimoidaan. Ennen jäähdytysjärjestelmän korjaamisen aloittamista on noudatettava seuraavia varotoimia.
   2) Työmenetelmät
   Työ on suoritettava valvotulla tavalla minimoiden syttyvän kaasun tai höyryn esiintyminen työn aikana.
   3) Yleinen työalue
   Ylläpitohenkilökunnalle ja muille alueella työskenteleville on annettava ohjeet suoritettavasta työstä. Työtä sulje-tuissa tiloissa on vältettävä. Työskentelyaluetta ympäröivä alue on eristettävä. Varmista, että alueen olosuhteet ovat turvalliset kontrolloimalla syttyvää materiaalia.
   4) Jäähdytysaineen esiintymisen tarkastaminen
   Alue on tarkistettava sopivalla jähdytysainemittarilla ennen työtä ja sen aikana, jotta voidaan varmistaa, että teknikko tuntee mahdollisesti syttyvät olosuhteet. Varmista, että käytössä olevat vuodon havaitsevat laitteet sopeutuvat yhteiskäyttöön syttyvien jähdytysaineiden kanssa, eli ne ovat kipinöimättömät, tiivistetyt tai luonnostaan turvalliset.
   5) Palosammuttimen mukanaolo
   Jos jäähdytyslaitteen tai sen osien parissa tehdään kuu-

maa työtä, asianmukaisten sammutuslaitteiden on oltava saatavilla. Pidä jauhesammutin tai CO2-sammutin lataus-alueen lähellä.

6) Ei syttymislähteitä

Henkilöt, jotka työskentelevät jäähdytysjärjestelmän putkien parissa, jotka sisältävät tai ovat sisältäneet

syttyvää jäähdytysainetta, eivät käyttää mitään syttymislähdettä tavalla, joka voi aiheuttaa tulipalon tai räjähdyksen.

Kaikki mahdolliset syttymislähteet, mukaan lukien tupakointi, on pidettävä tarpeeksi kaukana alueista, joilla asennetaan, korjataan, poistetaan ja hävitetään laitetta. Näiden toimien aikana syttyvää jäähdytysnestettä voi mahdollisesti vapautua ympäröiviin tiloihin. Ennen työn aloittamista, laitetta ympäröivä alue on tutkittava ja on varmistettava, ettei syttyviä vaaroja tai syttymisriskiä ole. Ei tupakointia -kylttien tulisi olla esillä.

7) Ilmastoitu alue

Varmista, että alue on avoin tai riittävästi ilmastoitu ennen järjestelmään murtautumista tai kuuman työn tekemistä. A degree of ventilation shall continue during the period that the work is carried out. Ilmastoinnin on turvallisesti pois-tettava mahdollinen vapautuva jäähdytysaine ja mieluiten karkoitettava se ilmakehään ulkoisesti.

8) Jäähdytysvälineiden tarkistus

Jos sähköosia vaihdetaan, niiden on oltava vaatimusten mukaisia ja sovittava tarkoitukseen. Valmistajan ylläpito- ja huolto-ohjeita on aina noudatettava. Jos olet epävarma, ota yhteyttä valmistajan tekniseen tukeen avun saamiseksi. Seuraavat tarkastukset on suoritettava, jos käytössä on syttyviä jäähdytysnesteitä:

Latauskoko on linjassa sen huoneen koon kanssa, johon jäähdytinnestettä sisältäviä osia on asennettu;

Ilmanvaihtokoneisto ja pistorasiat toimivat asianmukaisesti eikä niitä ole estetty;

Jos käytössä on epäsuora jäähdytyspiiri, toissijainen piiri on tarkistettava jäähdytysaineen varalta; Merkintöjen laitteessa on pysyttävä näkyvänä ja luettavana. Merkinnät ja merkit, jotka eivät ole luettavissa, on korjattava;

Jäähdytysputki tai muita komponenttejä on asennetty niin, että ne eivät todennäköisesti altistu aineille, jotka voivat syövyttää jäähdyysainetta sisältäviä osia, ellei komponent-

| Varoitukset (vain R290/R32-jäähdytysainetta käytettäessä)

FI

teja ole tehty syöpymättömistä aineista tai ne on suojattu syöpymistä vastaan.

9) Elektronisten laitteiden tarkistus

Elektronisten osien korjauksen ja huollon tulisi sisältää alustavan turvallisuustarkistuksen ja osien tarkistuksen. Jos ilmenee vika, joka voi vaarantaa turvallisuuden, sähkövirtaa ei saa kytkeä piiriin ennen kuin ongelma on käsitelty tyydyttävästi. Jos vikaa ei voida korjata heti mutta toiminnan jatkaminen on välttämätöntä, riittävää väliaikais-ta ratkaisua on käytettävä. Tästä pitää ilmoittaa laitteiston omistajalle, jotta kaikkia osapuolia on informoitu.

Alustavien turvallisuustarkastusten tulee sisältää seuraa- vat tarkastukset:

Että kondensaattorit tyhjennetään: tämä on tehtävä turvallisesti, jotta kipinöinnin mahdollisuus voidaan välttää;

Että irrallisia komponenttejä ei ole ja että johdotus ei ole näkyvissä, kun järjestelmää ladataan, palautetaan tai puretaan;

Että maadoitus on jatkuvaa.

1. Sinetöityjen komponenttien korjaus

1) Sinetöityjen komponenttien korjauksen aikana kaikki sähkölaitteet on irrotettava käsiteltävästä laitteesta ennen sinetöityjen suojien poistamista jne. Jos huollon aikana on välttämätöntä saada sähkövirtaa, pysyvästi toimina vuotojen ilmaisin on sijoitettava kaikista kriittisimpään kohtaan varoittamaan mahdollisesti vaarallisesta tilanteesta.

2) Seuraavaan on kiinnitettävä erityistä huomiota sen varmistamiseksi, että elektronisten komponenttien parissa työskenneltäessä koteloa ei muuteta niin, että suojauksen taso muuttuu. Tämä sisältää kaapelit, ylimääräiset liitännät, liittimet, joita ei ole tehty alkuperäisten vaatimusten mukaisesti, vaurioituneet tiivisteet, virheelliset asennukset jne.

Varmista, että laitteet on asennettu turvallisesti.

Varmista, että tiivisteet tai tiivistemateriaalit eivät ole heikentyneet niin, etteivät ne enää estä syttyvien materiaalien sisääntuloa. Varaosien on oltava linjassa valmistajan vaatimusten kanssa. HUOMAUTUS: Silikonitiivisteiden käyttö saattaa estää joidenkin vuodon estävien laitteiden tehokkuutta. Luonnostaan turvallisia komponentteja ei tarvitse eristää ennen niiden käsittelyä.

1. Luonnostaan turvallisten komponenttien korjaus

Älä käytä pysyviä induktiivisia tai varauskykykuormituksia piiriin varmistamatta, että ne eivät ylitä laittelle sallittua jännitettä ja virtaa. Luonnostaan turvalliset komponentit ovat ainoat, joita voidaan käsitellä syttyvässä ilmapiirissä. Testilaitteella on oltava oikea luokitus. Korvaa komponent-teja vain valmistajan määräämin osin. Muut osat voivat johtaa jäähdytysaineen syttymiseen vuodon takia.

1. Kaapelointi

Tarkista, että kaapelointi ei altistu kulumiselle, syöpymiselle, ylimääräiselle paineelle, värinälle, teräville reunoille tai muille haitallisille ympäristövaikutuksille. Tarkastuk-sessa on otettava huomioon myös kompressoreista tai puhaltimista johtuvat ikääntymisen tai jatkuvan värähtelyn vaikutukset.

1. Syttyvien jäähdytysaineiden havaitseminen

Missään olosuhteissa ei saa käyttää sytytyslähteitä mahdollisten jäähdytysnestevuotojen etsimiseen. Halogeenipoltinta (tai muuta poltinta, jossa on avotuli) ei saa käyttää.

1. Keinot vuodon havaitsemiseen

Seuraavat vuodonhavaitsemismenetelmät katsotaan hyväksytyiksi järjestelmille, jotka sisältävät syttyviä jäähdytysaineita. Elekronisia vuodonhavaitsemislaitteita voidaan käyttää havaitsemaan syttyviä jäähdytysaineita, mutta herkkyys ei välttämättä ole riittävä tai saattaa tarvita uudelleenkalibroinnin. (Havaitsemislaitteet tulee kalibroida jäähdytysaineesta vapaassa tilassa.)

Varmista, että ilmaisin ei ole mahdollinen syttymislähde ja että se on soveltuva käytettävälle jäähdytysaineelle. Vuodonhavaitsemisvälineet tulee asettaa prosentteina kylmäaineen LFL:stä, ne tulee kalibroida käytetylle jäähdytysaineelle ja sopiva kaasun prosenttiosuus (maksimissaan 25 %) on varmistettava. Vuodonhavaitsemisnesteet sopivat käyttetäväksi useimpien jäähdytysaineiden kanssa, mutta klooria sisältävien aineiden käyttöä tulee välttää, koska kloori saattaa reagoida jäähdytysaineen kanssa ja syövyttää kupariputkistoa. Jos vuotoa epäillään, kaikki tuli on poistettava/tukahdutettava. Jos havaitaan jäähdytysaineen vuoto joka vaatii juottoa, kaikki jäähdytysaine on poistettava järjestelmästä tai eristettävä (sulkemalla venttiilit) vuodosta kauimmaiseen järjestelmän osaan. Hapetonta typpeä syötetään järjestelmän läpi sekä ennen juottoprosessia että sen aikana.

| Varoitukset (vain R290/R32-jäähdytysainetta käytettäessä)

FI

12. Poisto ja evakuointi

Jäähdytysainepiiriin tunkeutuessa korjauksien takia tai mistä tahansa muusta syystä, tavanomaisia toimintatapoja on noudatettava. On kuitenkin tärkeää, että noudatetaan parhaita käytäntöjä, koska syttymisen riski on olemassa.

Seuraavaa menettelyä on noudatettava:

Poista jäähdytysneste

Puhdista piiri inertillä kaasulla;

Poista aine;

Puhdista inertillä kaasulla uudelleen;

Avaa piiri leikkaamalla tai juottamalla.

The refrigerant charge shall be recovered into the correct recovery cylinders. Järjestelmä täytyy huuhdella OFN:l-lä, jotta laitteesta saadaan turvallinen. Prosessi täytyy mahdollisesti toistaa useaan kertaan. Tehtävässä ei saa käyttää paineilmaa tai happea.

Huuhtelu on tehtävä katkaisemalla järjestelmän tyhjiö OFN:llä ja jatkamalla sen täyttöä, kunnes työpaine saavutetaan. Tämän jälkeen ilma päästetäään ulos ja viimein vedetään tyhjiöön. Prosessi tulee toistaa, kunnes järjestelmässä ei enää ole jäähdytysainetta. Kun loppu OFN:stä käytetään, järjestelmä on palautettava ilmakehän paineeseen, jotta työ voi tapahtua. Tämä toimi on ehdottoman tärkeä jos juottotöitä putkistossa tehdään.

Varmista, että tyhjiöpumpun ulostulo ei ole lähellö sytytyslähteitä ja että ilmanvaihto on saatavilla.

13. Lataustoimenpiteet

Normaalien lataustoimenpiteiden lisäksi on noudatettava seuraavia vaatimuksia.

Varmista, että eri jäähdytysaineiden kontaminaatiota ei tapahdu latauslaitteita käytettäessä. Letkujen ja reittien on oltava mahdollisimman lyhyitä, jotta niiden sisältämä jäädytysaineen määrä voidaan minimoida.

Sylinterit on pidettävä pystyssä.

Varmista, että jäähdytysjärjestelmä on maadoitettu ennen kuin järjestelmään lisätään jäähdytysainetta.

Merkkaa järjestelmä latauksen valmistuttua (jos ei ole jo tehty).

On noudatettava erityista varovaisuutta varmistettaessa, ettei jäähdytysjärjestelmää ylitäytetä. Ennen järjestelmän uudelleentäyttöä se tulee painetestata OFN:llä. Järjestelmä on vuotestattava täytön lopuksi ja ennen käyttöön-

ottoa. Vuodon seurantatesti on tehtävä ennen alueelta poistumista.

14. Käytöstä poisto

Ennen näihin toimenpiteisiin ryhtymistä on varmistettava, että teknikko tuntee välineet ja yksityiskohdat täysin. On suositeltavaa, että kaikki jäähdytysaineet poistetaan turvallisesti. Ennen tähän tehtävään ryhtymistä, kaikista öljy- ja jäähdytinnesteistä on otettava näyte analyysia varten ennen uudelleenkäyttöä. On tärkeää, että sähkövirtaa on saatavilla ennen toimiin ryhtymistä.

a) Tutustu laitteeseen ja sen toimintoihin.
b) Eristä järjestelmä elektronisesti.
c) Ennen toimenpiteisiin ryhtymistä varmista, ttä:

Mekaanisia käsittelyaitteita on tarvittaessa saatavilla jäähydytysainesylinterien käsittelyä varten;

kaikki henkilökohtaiset suojavarusteet ovat saatavilla ja niitä käytetään oikein; Pätevä henkilö valvoo palautumisprosessia jatkuvasti;

Keräyslaitteet ja sylinterit vastaavat standardeja.

d) Jos mahdollista, tyhjennä jäähdytysainejärjestelmä.
e) Jos tyhjiö ei ole mahdollinen, tee imusarja siten, että jäähdytysaine on mahdollista poistaa järjestelmän eri osista.
f) Varmista, että sylinteri sijaitsee vaa'alla ennen palautumista.
g) Käynnitä palautumislaite ja käytä sitä valmistajan ohjeiden mukaisesti.
h) Älä ylitäytä sylinterejä. (Enintään 80% täyttö).
i) Älä ylitä sylinterin maksimipainetta edes väliaikaisesti.
j) Kun sylinterit on täytetty oikein ja prosessi on suoritettu oikein, varmista, että sylinterit ja laitteet poistetaan paikalta heti ja kaikki laitteessa olevat eristysventtiilit suljetaan.
k) Kerättyä jäähdytysainetta ei saa laittaa toiseen jäähdytysjärjestelmään, ellei sitä ole puhdistettu ja tarkistettu.

15. Merkintä

Laite on merkittävä kertoen, että se on poistettu käytöstä ja tyhjennetty jäähdytysaineesta. Merkintä on päivättävä ja allekirjoitettava. Varmista, että laitteessa on merkintöjä kertoen siitä, että se sisältää syttyvää jäähdytysainetta.

16. Talteenotto

Poistettaessa jäähdytysainetta järjestelmästä huoltoa tai

käytöstä poistamista varten suositellaan, että kaikki jäähdytysaine poistetaan turvallisesti.

Siirrettäessä jäähdytysainetta sylintereihin on varmistettava, että vain sopivia jäähdytysainesylintereitä käytetään. Varmista, että käytössä on oikea määrä sylintereitä koko järjestelmän latauksen ylläpitämiseen. Kaikki käytettävät sylinterit on tarkoitettu talteen otetulle jäähdytysaineelle ja nimetty kyseiselle jäähdytysaineelle (esim. erityissylinterit jäähdytysaineen talteenottoa varten) Sylinterit on varustettava paineenhallintaventtiilillä ja niiden sulkuventtiileillä, jotka ovat hyvässä toimintakunnossa. Tyhjät talteenottosylinterit tyhjennetään ja mikäli mahdollista myös jäähdytetään ennen talteenottoa.

Talteenottolaitteiston oltava hyvässä kunnossa, tarjot-tava laitteiden käyttöä koskevat ohjeet ja oltava sopiva syttyvien jäähdytysaineiden käyttöönottoa varten. Lisäksi kalibroitujen vaakojen on oltava käytettävissä ja hyvässä toimintakunnossa. Letkuissa on oltava vuotamattomat irroi-tuskytkimet ja niiden on oltava hyvässä kunnossa. Ennen palautuslaitteiston käyttöä tarkista, että se on tyydyttäväs-sä toimintakunnossa, sitä on huollettu asianmukaisesti ja että kaikki siihen liittyvät sähkökomponentit on suljettu jäähdytysaineen vuotamisen varalta. Jos olet epävarma, ota yhteys valmistajaan.

Talteenotettu jäähdytysaine on palautettava jäähdytysaineen toimittajalle oikeassa talteenottosylinterissä ja asianmukainen jätteiden siirtoilmoitus on järjestetty. Älä sekoita kylmäaineita talteenottovälineisiin tai etenkään sylintreihin. Jos kompressoreja tai niiden öljyjä poistetaan, varmista, että ne on tyhjennetty hyväksyttävälle tasolle sen varmistamiseksi, että syttyvää kylmäainetta ei jää voiteluaineeseen. Poistoprosessi on suoritettava ennen kompressorin palauttamista toimittajille. Prosessin nopeuttamiseksi voidaan käyttää vain sähkölämmitystä kompressorin runkoon. Kun öljy poistetaan järjestelmästä, se on tehtävä turvallisesti. Huomautus fluoratuista kaasuista

Fluoratut kasvihuonekaasut pidetään ilmatiiviisti suljetuissa laitteissa. Saadaksesi tarkempia tietoja tyypistä, määrästä ja CO2-kaasua vastaavista ekvivalenttitonneista fluorattua kasvihuonekaasua (joissain malleissa), tarkastele laitteessa olevaa merkintää. Tämän laitteen asennus, huolto, ylläpito ja korjaus on tehtävä pätevän teknikon toimesta. Tuotteen poisto ja kierrätys on tehtävä pätevän teknikon toimesta.

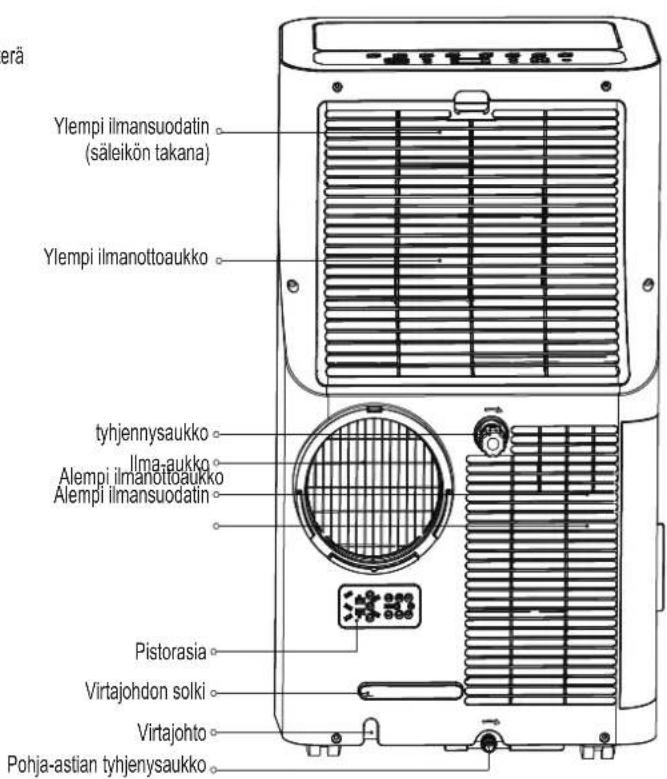

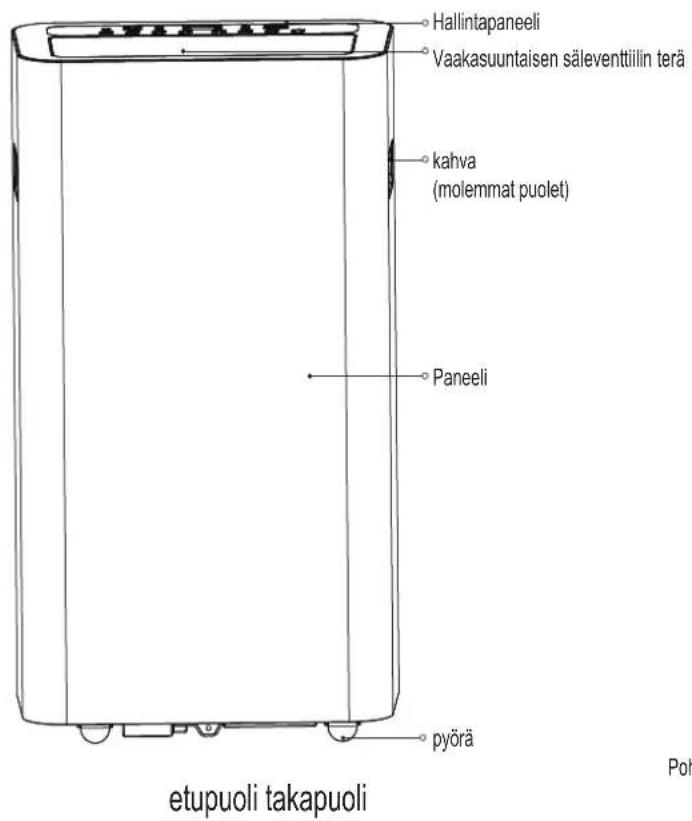

Hallintapaneeli Vaakasuuntaisen säleventtiilin terä kahva (molemmat puolet) Paneeli pyörä etupuoli takapuoli Pol

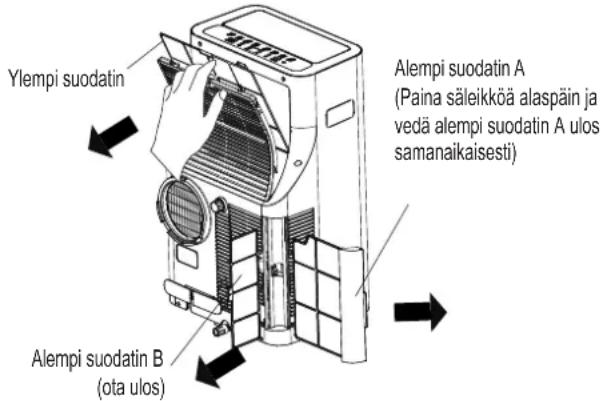

Ylempi ilmansuodatin (säleikön takana) Ylempi ilmanottoaukko tyhjennysaukko Ilma-aukko Alempi ilmanottoaukko Alempi ilmansuodatin Pistorasia Virtajohdon solki Virtajohto Pohja-astian tyhjenysaukko

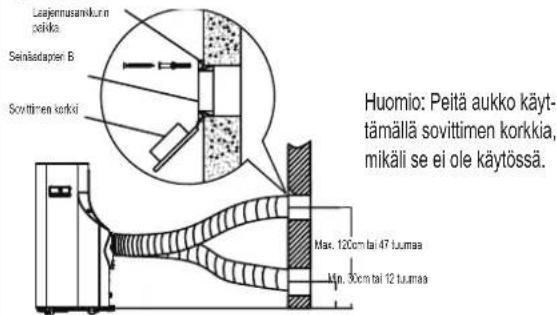

Asennus

FI

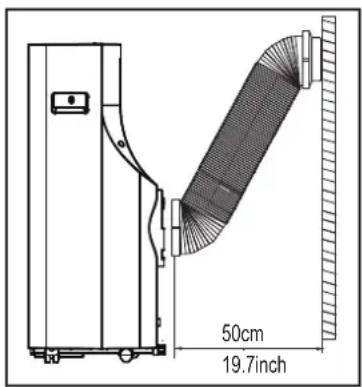

Suositeltu alennus HUOMAUTUS:

50cm 19.7inch

Asennuspaikan tulisi täyttää seuraavat vaatimukset:

• Varmista, että asennat laitteesi tasaiselle alustalle äänen ja värinän mini- moimiseksi.
• Laite on asennettava maadoitetun pistorasian lähelle, ja pohja-astian (laitteen takana) on oltava saatavilla.

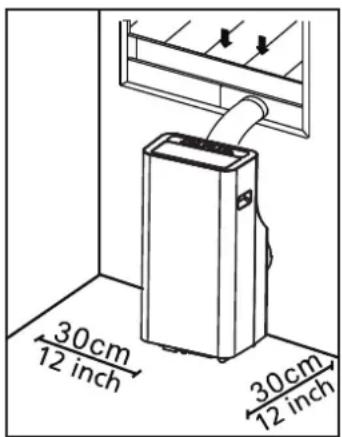

• Laite tulisi sijoittaa vähintään 30cm(12") päähän lähimmästä seinästä oikean ilmastoinnin varmistamiseksi.
• ÄLÄ peitä sisäänotto- ja ulospäästöaukkoja tai kaukosäätimen reseptoria, sillä tämä voi aiheuttaa vahinkoa laitteelle.

Kaikki oppaassa olevat kuvat ovat vain ohjeellisia. Koneesi saattaa olla hieman erilainen.

Varsinainen muoto vallitsee.

Tätä laitetta voi ohjata laitteen kontrollipaneelista tai kaukosäätimellä. Tämä opas ei sisällä kaukosäätimen toimintoja, katso lisätiedon saamiseksi laitteen mukana oleva <>.

Kun käyttöoppaan ja kaukosäätimen kuvauksen välillä on eroja, käyttöoppaan tiedot pitävät paikkansa.

Tarvittavat työkalut

- Keskikokoinen Philips-ruuvimeisseli; -Mittanauha tai viivoitin; -Veitsi tai sakset; -Saha (valinnainen, ikkunasovittimen lyhennykseen kapeita ikkunoita varten)

Lisätarvikkeet

Tarkista ikkunasi koko ja valitse sopiva ikkunan säädin

Osa Kuvaus Määrä Osa Kuvaus Määrä			1kpl
	[Laitteen sovitin 1kpl Pultti 1kpl
	Poistoletku 1kpl Turvakannatin ja ruuvi 1 sarja
	Ikkunan liu'uttimen sovitin 1kpl Tyhjennysletku
	Seinäadapteri A (vain seinä-asennuksiin)	1kpl			Poistoletkun sovitin (vain läm-mönpumppaustilaa varten)	1kpl
	Seinäadapteri B (korkillinen)(vain seinäasennuksiin)	1kpl Vaahtotiiviste A (teippi)			2kpl
	Ruuvi ja ankkuri (vain seinä-asennuksiin)	4 sarja Vaahtotiiviste B (teippi)			2kpl
	Ikkunan liu'utin A	1kpl			Vaahtotiiviste C (kiinnittymä-tön)	1kpl
	Ikkunan liu'utin B	1kpl			Kaukosäädin ja akku	1 sarja
	Virtajohdon solki	1kpl

HUOMAUTUS: Osat, jotka ovat merkitty *, ovat valinnaisia. Muotoilussa voi esiintyä pieniä eroja.

Ikkunan asennussarja

Ensimmäinen askel: Poistoletkun kokoonpanoa valmistellessa paina poistoletku ikkunan liukusäätimeen ja laitteen sovittimeen ja kiinnitä automaattisesti soivittimien soljilla.

Poistoletku Paina Laitteen sovitin Ikkunan liuku- säädin Poistoletkun kokoaminen

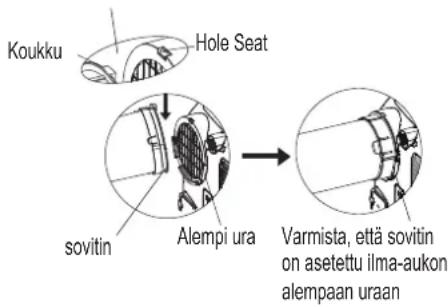

Toinen askel: Asenna poistoletku laitteeseen

Työnnä poistoletku sovittimen alemman uran sisään sovittimen koukun ollessa samassa linjassa ilmanpoistoaukon aukon kanssa ja liu'uta sitten alaspäin nuolen suuntaan asennusta varten.

Varmista, että sovittimen koukku on samassa linjassa ilmanpoiston aukon kanssa.

Koukku Hole Seat sovitin Alempi ura Varmista, että sovitin on asetettu ilma-aukon alempaan uraan

Kolmas askel: Ikkunan liukusäätimen valmisteu

1. Säädä ikkunan liukusäätimen koko ikkunan koon mukaan.
2. Jos ikkunan pituus vaatii kaksi ikkunan säädintä, käytä pultteja kiinnittääksesi ikkunan säätimet sen jälkeen, kun säätimet ovat asetettu oikean pituisiksi.
3. Joidenkin mallien kohdalla, jjos ikkuna vatii kolme säädintä (valinnainen), käytä kahta pulttia ikkunan kiinnityksen sen jälkeen, kun ne ovat asetettu oikean pituisiksi.

Pylitti Ikkunan säädin A Ikkunan säädin B

FI

Asennus

Huomio: Kun poistoletku on koottu ja ikkunan säädin valmisteltu, valitse yksi seuraavista asennustavoista.

Tyyppi 1: Roikkuvan tai liukuvan ikkunan asennus (valinnainen)

Vaatodyrsste B [irnautoral]hyempol Vaatodyrsste A [irnautoral]

tai

Vaatotliviste A (limautous) Vaatotliviste B (limautous-lyhyssp)

1. Leikkaa liimautuva vaahtotiiviste oikean pituiseksi ja kytke ne sitten ikkunaan ja kehykseen ohjeen mukaisesti.

Ikuunan sādīn B Ikuunan sādīn (Kanitāzessal)

tai

Ikurun sääin B (tan tlaaese) Ikurun sääin A

1. Aseta ikkunan säädin ikkuna-aukkoon.

Varloclende C (lima.0.mator)

tai

1. Leikkaa liimautumaton vaahtotiiviste vastaamaan ikku- nan leveyttä. Aseta tiiviste lasin ja ikkunan kehyksen väliin estämään ilman ja hyönteisten pääsyn huoneeseen.

2 nusla bunallsusiskanin

tai

trvalius iameln 2 ruva

1. Halutessasi asenna turvallisuuskannatin kahdella ruuvilla näytetyn mukaisesti.

1. Aseta ikkunan säädin ikkuna-aukkoon.

Tyyppi 2: Seinälle asennus (valinnainen)

1. Leikkaa 125mm (4.9 tuumaa) suuruinen reikä seinään seinäadapteri B:tä varten. 2. kiinnitä seinäadapteri B seinään käyttämällä mukana tulleita ankkureita ja ruuveja. 3. Kiinnitä poistoputki (seinäadapterin A kanssa) seinäadapteriin B.

Leajennusandlurin peikka Seinäsadapen B Sovittinen sorföi Huomio: Peitä aukko käyt- tämällä sovittimen korkkia, mikäli se ei ole käytössä. Max. 120cm tai 47 lumaa Min. 30cm tai 12 lumaa

Huomio: Oikean toiminnan varmistamiseksi, ÄLÄ venytä letkua liikaa tai taivuta sitä. Huolehdi, ettei poistoletkun ilma-aukon lähellä ole esteitä(alueella 500 mm), jotta pois-tojärjestelmä toimii normaalisti. Tämän käyttöoppaan kuvat ovat ainoastaan ohjeellisia.

Ilmastointilaitteesi voi olla hieman erilainen. Varsinainen muoto vallitsee.

Operaatio

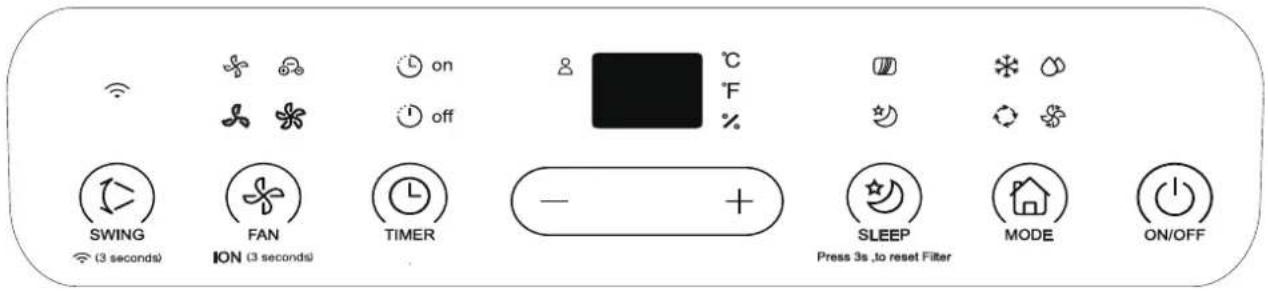

HUOMAUTUS: Ohjauspaneeli näyttää yhdeltä seuraavista:

HUOMAUTUS: Jotkin toiminnot (ION, FOLLOW ME, HEAT, WIFI jne.) ovat valinnaisia. ION ei ole saatavilla R32/R290-laitteille.

on off	Ajastimen ON/OFF -valo;		HIGH-tuuletinnopeuden valo		FOLLOW ME -valo
[2-460]	COOL-tilan valo		MED-tuuletinnopeuden valo		ION-valo
[30-446]	FAN-tilan valo		LOW-tuuletinnopeuden valo		SLEEP-valo
[30-44]	DRY-tilan valo		AUTO-tuuletinnopeuden valo (valinnainen)	°C	Celsius-asteet
[77-46]	AUTO-tilan valo FILTER-val	Fahrenheit-asteet		°F
	WIFI-valo	%	Ilmankosteus (joissakin malleissa);		LED näyttö

HUOMAUTUS: Ostamasi laite saattaa näyttää yhdeltä seuraavaista:

Liikenäppäin/WiFi-näppäin

Käytetään aloittamaan tuulettimen automaattinen liike (swing). Kun toiminto on päällä, paina SWING-näppäintä pysäyttääksesi säleventtiili haluamaasi kulmaan.

Käytetään aloittamaan WiFi-yhteden tila. Käytet-täessä WiFi-toimintoa ensimmäisen kerran, paina ja pidä pohjassa SWING-näppäintä 3 sekunnin ajan aloittaaksesi WiFi-yhteyden. LED-näytön 'AP'-teksti osoittaa, että voit asettaa WiFi-yhteyden. Jos yhteyden muodostaminen onnistuu 8 minuutin kuluessa, laite lopettaa WiFi yhdistämistilan ja WiFi merkkivalo syttyy. Jos yhteyden muodostaminen epäonnistuu 8 minuutin kuluessa, laite lopettaa WiFi yhdistämistilan automaattisesti. WiFi-tilassa voit painaa swing- ja alas(-) -näppäimiä samanaikaisesti 3 sekunnin ajan lopettaaksesi WiFi-yhteyden. Samanaikaisesti LED-näyttö näyttää "OFF" 3 sekunnin ajan. Paina swing- ja ylös(+) -näppäimiä samanaikaisesti 3 sekunnin HUOMAUTUS: Kun uudelleenkäynnistät WiFi-toiminnon, saattaa kestää hetken, ennen kuin yhteys muodostuu automaattisesti.

Fan/lon -näppäin (lon on valinnainen)

Kontrolloi tuulettimen nopeutta. Paina valitaksesi tuulettimen nopeuden neljässä portaassa-LOW, MED (valinnainen), HIGH ja AUTO.

Tuulettimen nopeuden merkkivalo loistaa eri tuuletinasetusten alla, poislukien AUTO-nopeus. Valittaessa tuulettimen nopeudeksi AUTO, kaikki merkkivalot muuttuvat tummiksi. Joissain malleissa valittaessa tuulettimen nopeudeksi AUTO, kaikki merkkivalot syttyvät (valinnainen).

HUOMAUTUS: Paina tätä näppäintä 3 sekunnin ajan aloittaaksesi ION-toiminnon. ION-valon hohtaessa ionisaattori auttaa poistamaan siitepölyä ja epäpuhtauksia ilmasta ja vangitsee ne suodattimeen. Paina uudelleen 3 sekunnin ajan lopettaaksesi ION-toiminnon

Ajastimen näppäin

Asetetaan käynnistämään ohjelmien AUTO ON -aloitusaika ja AUTO OFF -lopetusaika yhdessä (+) ja (-) -näppäinten kanssa. Ajastimen on/off -merkkivalo hohtaa ajastimen on/off -asetusten kohdalla.

Sleep (Eco)/Suodatin -näppäimet

Käytetään aloittamaan SLEEP/ECO -tila. HUO-MAUTUS: Kun laitetta on käytetty 250 tunnin ajan, suodattimen merkkivalo syttyy. Tämä toiminto muistuttaa puhdistamaan ilmansuodattimen tehokkaamman toiminnan takaamiseksi. Paina tätä näppäintä 3 sekunnin ajan peruuttaaksesi muistutuksen.

Tilan näppäin

Valitsee sopivan toimintatilan. Painaessasi tätä näppäintä tila valitaan seuraavassa järjestykses- sä: AUTO, COOL, DRY ja FAN. Tilan merkkivalo hohtaa eri tila-asetusten alla.

HUOMAUTUS: DRY-tilassa voit säätää ilmankosteutta laitteissa, joissa on ilmankosteussensori.

Ylös (+) ja alas (-) -näppäimet

Käytetään säätämään (nostamaan/laskemaan) lämpötila-asetuksia 1°C/1°F (tai 2°F) portain 17°C/62°F ja 30°C/86°F (tai 88°F) välillä. Ajastimen voi säätää 0-24h välille. Ilmankosteuden asetukset vaihtelevat 35%RH (suhteellinen kosteus) ja 85%RH (suhteellinen kosteus) 5% portain (koskee vain malleja, joissa on ilmankosteuden sensori) HUOMAUTUS: Paneelin on mahdollista näyttää lämpötila Celcius-asteina tai Fahrenheit-asteina. Vaihtaaksesi paina ja pidä alhaalla samanaikaisesti UP- ja DOWN-nappuloita kolmen sekunnin ajan.

Virtanäppäin

Virta päälle/pois.

LED näyttö

Näyttää asetetun lämpötilan °C tai °F -asteina, ajastimen asetukset ja ilmankosteusasetukset (vain malleissa, joissa on ilmankosteussensori) DRY- ja FAN-tiloissa näyttää huoneen lämpötilan. Näyttää virhekoodit ja turvakoodit: E1-Huoneen lämpötilan sensorin virhe. E2-Höyrystimen lämpötilan sensorin virhe. E4-Näyttöpaneelin viestintävirhe P1-Vesiastia on täynnä – Liitä poistoletku ja tyhjennä kerätty vesi. Jos suoja toistuu, soita apua.

Huomio: Kun yksi yllä mainituista vikatiloista tapahtuu, sammuta laite ja tarkista mahdolliset esteet. Käynnistä laite uudelleen, ja jos virhe ilmenee edelleen, sammuta laite ja irroita virtajohto. Ota yhteys valmistajaan tai valmistajan huoltoon tai vastaavaan pätevään henkilöön avun saami-seksi.

Toiminta

FI

Toimintaohjeet

Poistoletkun asennus:

Poistoletku ja sovitin on asennettava tai poistettava käyttöohjeen mukaisesti.

COOL- ja AUTO -tilojen käyttöä varten on asennettava poistoletku. FAN ja DEHUMIDIFY (ilman ilmankosteussen-soria) -tiloja varten on poistettava poistoletku.

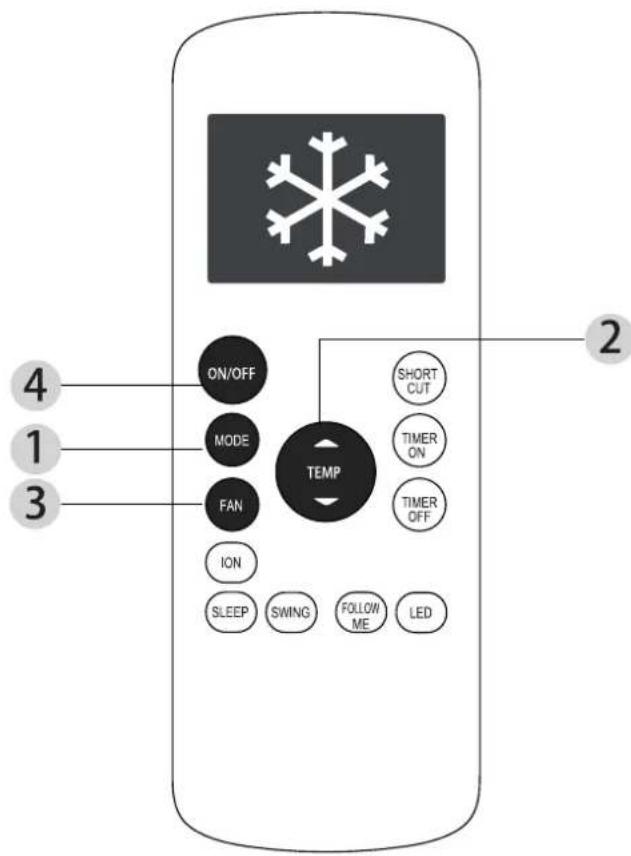

COOL Operaatio

- Paina "MODE"-näppäintä, kunnes "COOL"-tilan merkkivalo syttyy.

- Paina säätönäppäimiä “+” ja “-” valitaksesi haluamasi huonelämpötilan. Lämpötilan voi asettaa 17°C\~30°C/62°F\~88°F(tai 86°F) välille.

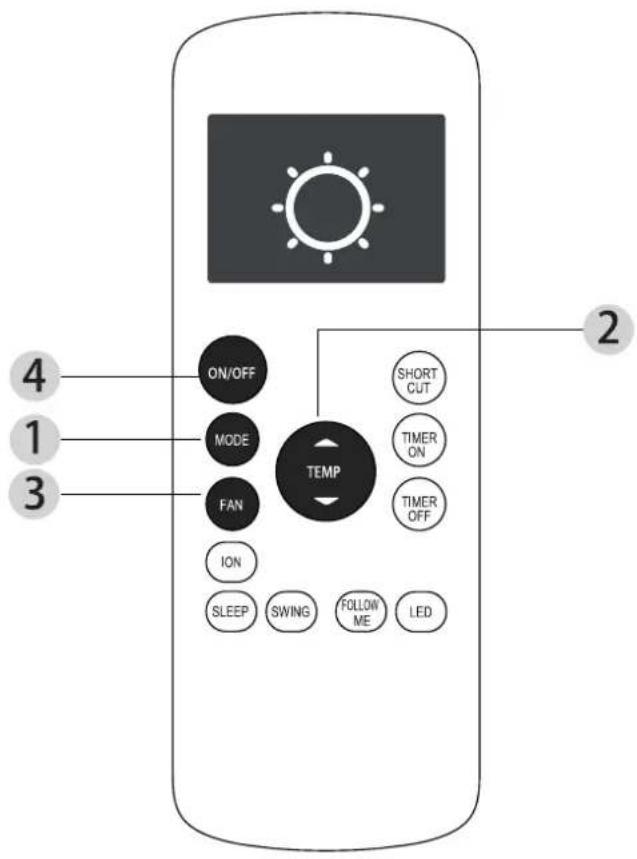

- Paina FAN SPEED -näppäintä valitaksesi tuulettimen nopeuden. DRY Operaatio

- Paina "MODE" näppäintä, kunnes "DRY"-tilan merkkivalo syttyy.

- Tässä tilassa voit valita tuulettimen nopeuden tai säätää lämpötilaa. Tuulettimen nopeus toimii LOW-nopeudella.

- Pidä ikkunat ja ovet suljettuina parhaan kuivaustuloksen saavuttamiseksi.

- Älä aseta putkea ikkunaan, kun et voi asettaa ilmankosteu-den astetta (kannettava ilman ilmankosteussensoria).

- Voit asettaa ilmankosteuden asteen laitteissa, joissa on ilmankosteussensori. Aseta putki parhaan kosteudenpoistotuloksen saavuttamiseksi, mutta putken ei tarvitse olla yhteydessä ikkunaan.

AUTO Operaatio

- Kun asetat ilmastointilaitteen AUTO-tilaan, se valitsee automaattisesti viilentävän tai tuuletintilan riippuen siitä, minkä lämpötilan olet valinnut ja mikä huoneen lämpötila on.

- Ilmastointilaite kontrolloi huoneen lämpötilaa automaattisesti asettamasi mittauspisteen ympärillä.

- AUTO-tilassa et voi valita tuulettimen nopeutta. HUO-MAUTUS: AUTO-tilassa sekä AUTO-tilan että toimintatilan merkkivalot palavat joissain malleissa.

FAN Operaatio

- Paina "MODE" näppäintä, kunnes "FAN"-tilan merkkivalo syttyy.

- Paina FAN SPEED -näppäintä valitaksesi tuulettimen nopeuden. Lämpötila ei voi säätää.

- Älä aseta kanavaa ikkunaan.

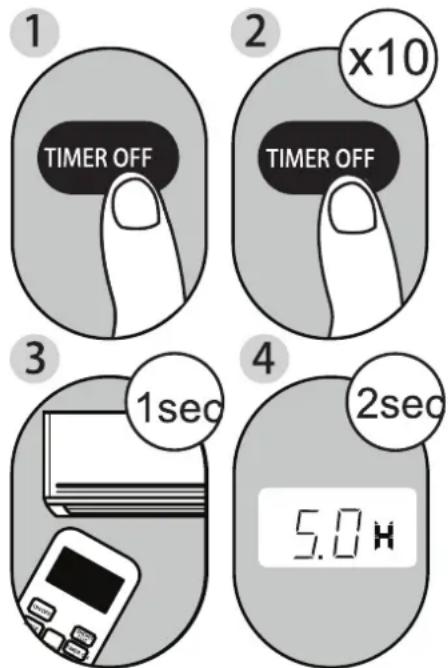

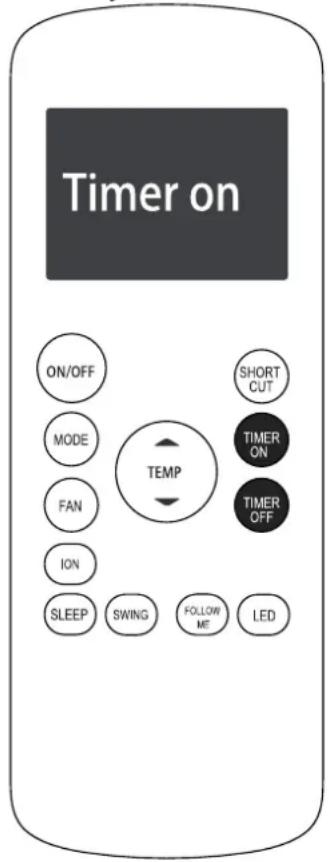

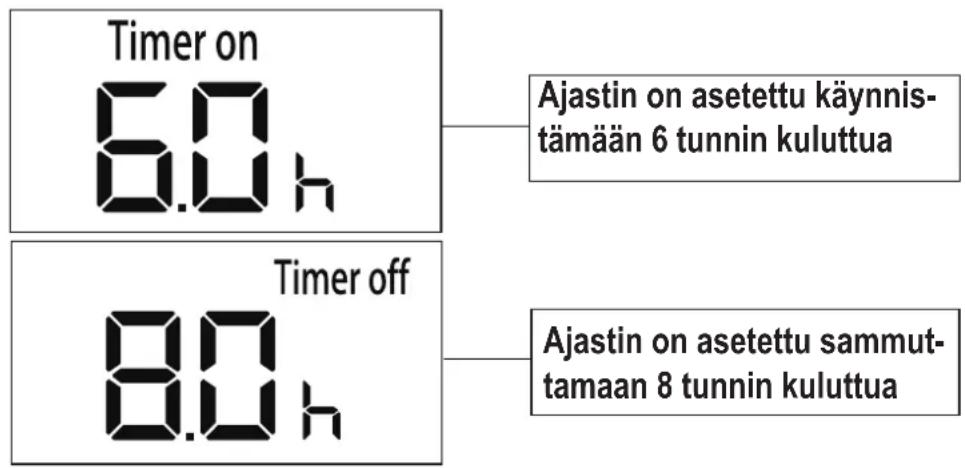

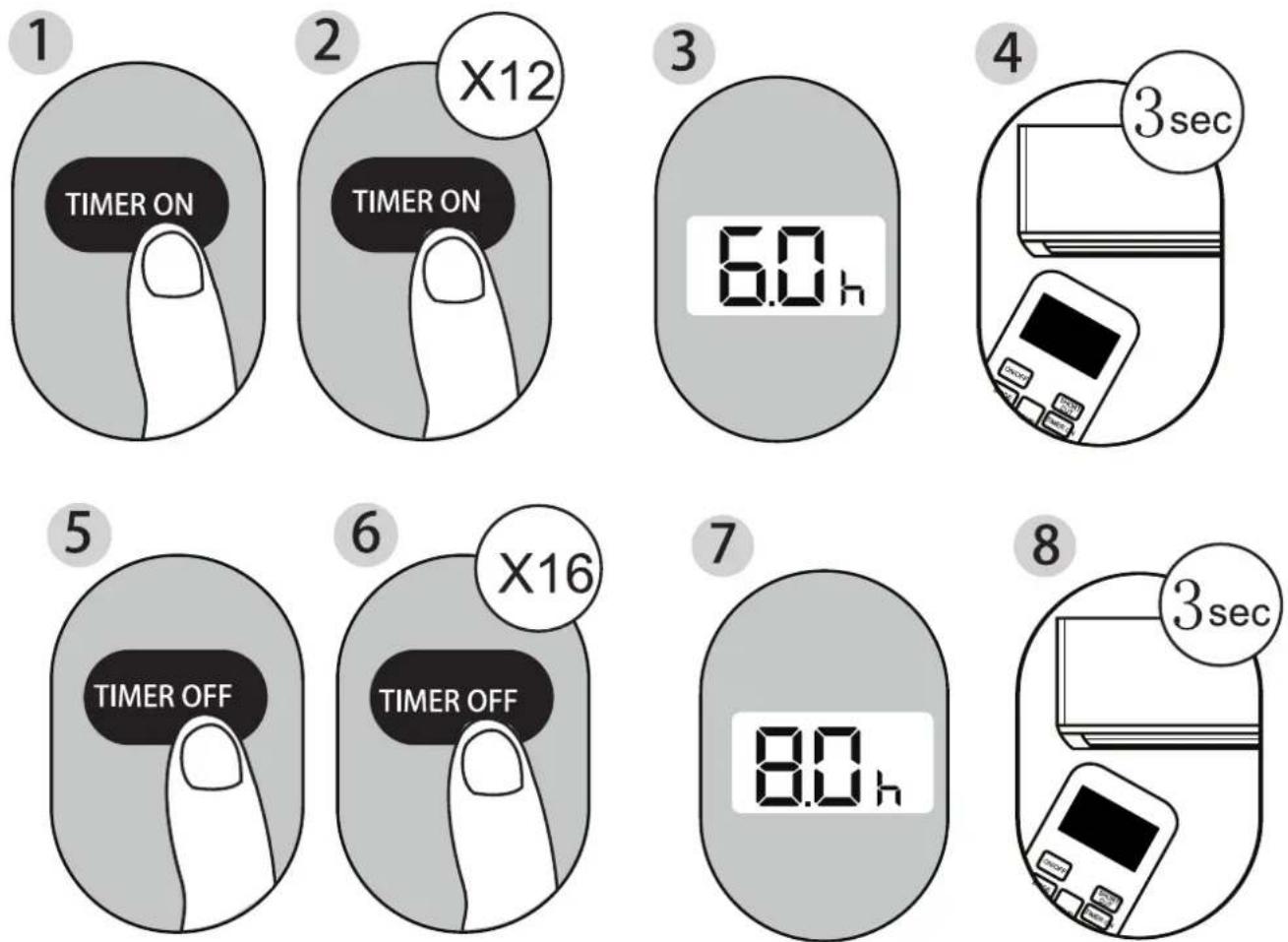

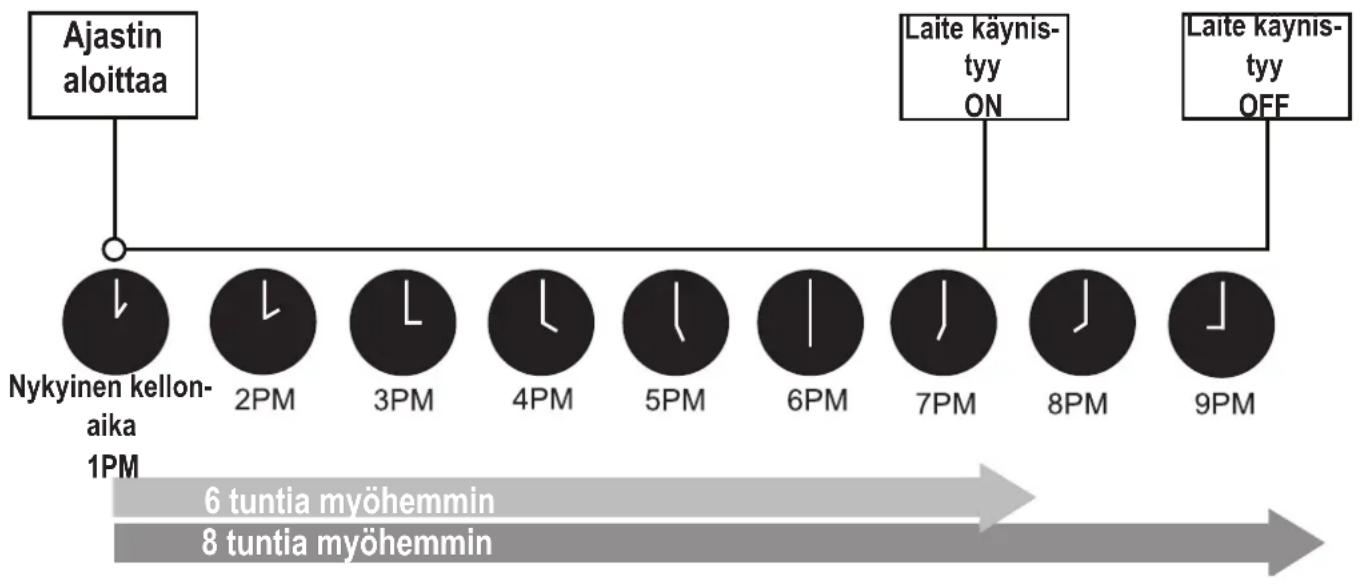

TIMER Operaatio

- Kun laite on päällä, ajastinnäppäimen painaminen aloittaa automaattisen sammutuksen ohjelman ja TIMER OFF-merkkivalo syttyy. Paina UP-näppäintä valitaksesi haluamasi ajan. Paina TIMER-näppäintä 5 sekunnin ajan aloittaaksesi automaattisen käynnistyksen ohjelman. TIMER ON -merkkivalo syttyy. Paina ylös- tai alas (+ tai -) -näppäimiä valitaksesi haluamasi automaattisen käynnistyksen aloitusajan.

- Kun laite on pois päältä, paina ajastinnäppäintä aloittaaksesi automaattisen käynnistyksen ohjelman. Painamalla näppäintä uudelleen viiden sekunnin sisällä aloitat automaattisen sammutuksen ohjelman.

- Paina ja pidä alhaalla UP tai DOWN -näppäintä vaihtaaksesi automaattisen ajan 0.5 tunnin portain 10 tuntiin saakka, sitten 1 tunnin portain 24 tuntiin saakka. Säädin laskee aloitukseen jäljellä olevan ajan.

- Järjestelmä palaa automaattisesti näyttämään aiemman lämpötila-asetuksen mikäli 5 sekunnin aikana ei ole toimin-taa.

- Laitteen sammuttaminen tai käynnistäminen milloin tahan-sa tai ajastimen asettaminen nolaan peruuttaa automaatti-sen käynnistyksen/sammutuksen ajastimen.

- Toimintahäiriön esiintyessä automaattinen käynnistys/sammutus peruuntuu.

SLEEP/ECO-toiminta

- Painamalla tätä näppäintä valittu lämpötila nousee tai laskee 1°C/2°F (tai 1°F) portain 30 minuutin välein. Tämän jälkeen lämpötila nousee tai laskee 30 minuutin kuluttua uudelleen 1°C/2°F (tai 1°F). Uutta lämpötilaa ylläpidetään 7 tunnin ajan, kunnes palataan alkuperäiseen valittuun lämpötilaan. Tämä lopettaa SLEEP/ECO -tilan ja laite jatka toimintaa alkuperäisen ohjelmoinnin mukaisesti.

HUOMAUTUS: Tämä toiminto ei ole saatavilla FAN- ja DRY-ti-loissa.

Muut ominaisuudet

FOLLOW ME/LÄMPÖTILAN TUNTEMINEN-ominaisuudet (valinnainen)

HUOMIO: Tämän toiminnon voi aktivoida VAIN kaukosäätimellä. Kaukosäädin toimii thermostaattina, joka mahdollistaa tarkan lämötilan kontrolloinnin. Aktivoidaksesi Follow mee/lämpötilan mittaus -ominaisuudet, osoita kaukosäätimellä laitetta ja lainaa Follow me/Temp Sensing -nappulaa. Kaukosäädin lähettää tämän signaalin ilmastointilaitteelle, kunnes Follow me/Temp Sensing -nappia painetaan uudelleen. Jos laite ei vastaanota Follow me/Temp Sensing -signaalia 7 minuutin kuluessa, laite lopettaa Follow Me/Temp Sensing -tilan.

Toiminta

FI

HUOMAUTUS: Tämä toiminto ei ole saatavilla FAN- ja DRY-ti-loissa.

AUTOMAATTINEN UUDELLEENKÄYNNISTYS (joissakin malleissa)

Jos laite sammuu yhtäkkia virrankatkaisun takia, se palaa edelliseen tomintoasetukseen automaattisesti virran palattua. ODOTA 3 MINUUTIN AJAN ENNEN TOIMINNON JATKAMISTA sen jälkeen, kun laite on pysähtynyt. Sitä ei voi uudelleenkäynnistää ensimmäisen 3 minuutin aikana. Tämä on laitteen suojelemiseksi. Toimenpide alkaa automaattisesti 3 minuutin kuluttua.

iLMAVIRTAUKSEN SUUNNAN SÄÄTÖ

Säleventtiiliä voi säätää automaattisesti. Säädä ilmavirran suuntaa automaattisesti.

• Kun virta on päällä, säleventtiili avautuu täysin.
• Paina SWING-näppäintä paneelissa tai kaukosäätimessä aloittaaksesi tuulettimen automaattisen liikkeen (swing). Säleventtiili liikkuu ylös ja alas automaattisesti.

- Älä säädä säleventtiiliä manuaalisesti.

POWER MANAGEMENT -toiminto (valinnainen)

Kun ympäristön lämpötila on matalampi kuin asetettu lämpötila tietyn ajanjakson ajan, laite siirtyy automaattisesti power management -tilaan. Kompressori lopettaa ja joissain malleissa myös tuulettimen moottori pysähtyy. Kun ympäristön lämpötila on korkeampi kuin asetettu lämpötila, laite lopettaa power management -tilan automaattisesti. Kompressori ja tuulettimen moottori käynnistyvät. Veden kuivatus

- Kosteutta vähentävässä tilassa poista ylempi tyhjennystulppa laitteen takaosasta, asenna tyhjennysliitin (5/8" universaali naaras) 3/4" letkun kanssa (osto erikseen). Malleissa, joissa ei ole tyhjennysliitintä, liitä letkun pää reikään. Aseta letkun avoin pää suoraan viemärin päälle kellarikerroksessa.

HUOMAUTUS: Viilennystilan aikana asenna ylempi tyhjennystulppa takaisin laitteeseen maksimaalisen toimintakyvyn varmistamiseksi ja vuotojen estämiseksi.

- Jos voit asettaa ilmankosteuden tason (kannettava ilmankosteussensorilla), aseta putki parhaan kosteudenpoistotuloksen saavuttamiseksi. Putken ei tarvitse olla yhteydessä ikkunaan. Jos et voi asettaa ilmankosteuden astetta (kannettava ilman ilmankosteussensoria), älä aseta putkea.

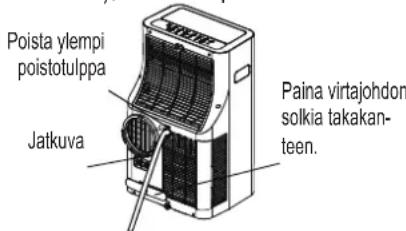

Poista ylempi poistotulppa Jatkuva Paina virtajohdon solkia takakan- teen.

HUOMAUTUS: Huolehdi, että letku on kiinnitetty oikein ja vuotoja ei ole. Ohjaa letku viemäriin ja huolehdi, ettei letkussa ole kiertymiä, jotka estävät veden virtaamisen. Laita letkun pää viemäriin ja huolehdi, että letku on vaakatasossa tai johtaa alaspäin ja antaa veden virrata. Kun jatkuvaa kuivatusominaisuutta ei käytetä, varmista, että tyhjennystulppa ja nuppi ovat asennettu tukevasti vuodon estämiseksi.

- Kun veden korkeus pohjan astiassa saavuttaa määritellyn tason, laite piippaa 8 kertaa ja näytöllä näkyy "P1". Tällöin ilmastointi/ilmankuivaus loppuu automaattisesti. Tuuletti-

men moottori jatkaa toimimista joka tapauksessa(tämä on normaalia). Siirrä laite tyhjennyspaikkaan varovasti, poista pohjan tyhjennystulppa ja anna veden valua ulos. Aseta pohjan tyhjennystulppa tapaisin ja käynnistä laite uudelleen kunnes "P1"-symboli katoaa. Jos virhe toistuu, soita tukeen.

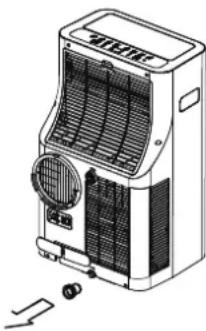

HUOMAUTUS: Ennen käyttöä varmista, että pohjan tyhjennystulppa on paikallaan vuodon estämiseksi.

Ylläpito

FI

VAROITUS

• Irroita laite pistorasiasta aina ennen puhdistusta tai huoltoa.
• Älä käytä syttyviä nesteitä tai kemikaaleja laitteen puhdistamiseen.
  -ÄLÄ pese laitetta juoksevan veden alla. Näin tekeminen aiheuttaa sähköiskun vaaran.
• ÄLÄ KÄYTÄ laitetta, jos virtalähde vahingoittui puhdistuksen aikana. Vahingoittunut teho

Puhdista ilmansuodatin

Ylempi suodatin Alempi suodatin A (Paina säleikköä alaspäin ja vedä alempi suodatin A ulos samanaikaisesti) Alempi suodatin B (ota ulos)

Poista ilmansuodatin

VAROVAISUUS

ÄLÄ käytä laitetta ilman suodatinta, koska lika ja nukka voivat tukkia sen ja huonontaa suorituskykyä.

Ylläpitovinkkejä

- Huolehdi, että suodatin puhdistetaan kahden viikon välein optimaalisen suorituskyvyn takaamiseksi.

-Vesiastia tulisi tyhjentää heti P1-virheen tapahduttua ja ennen varastointia homeen muodostumisen estämiseksi.

Eläintalouksissa säleikkö on säännöllisesti pyyhittävä, jotta laite ei tukkeutuisi eläinten karvoista.

Puhdista laite

Puhdista laite kostealla, nukattomalla rätillä ja miedolla pesuaineella. Kuivaa laite kuivalla, nukattomalla rätillä.

Varastoi laite, kun sitä ei käytetä.

• Kuivaa laitteen vesiastia seuraavan osion ohjeiden mukaisesti.
• Käytä laitetta FAN-tilassa 12 tunnin ajan lämpimässä huoneessa kuivataksesi sen estääksesi homeen muodostumista.
• Sammuta laite ja irroita se pistorasiasta.
• Puhdista ilmansuodatin edellisen osion ohjeiden mukaisesti. Uudelleenasenna puhdas ja kuiva suodatin ennen varastointia.
• Poista kaukosäätimen patterit.
  Huolehdi, että laitetta säilytetään viileässä, pimeässä paikassa.
  Suoralle auringonpaisteelle tai äärimmäiselle kuumuudelle aiheutuminen voi vähentää laitteen elinikää.

Ylläpito

HUOMAUTUS: Kaapin ja etuosan voi pölyttää öljyttömällä rätillä tai pestä rätillä, joka on kosteutettu lämpimällä vedellä ja miedolla astianpesuaineella. Huuhtele huolellisesti ja pyyhi kuivaksi. Älä käytä kovia puhdistusaineita, vahaa tai lakkaa kaapin etuosaan. Kuivaa liika vesi rätistä ennen pyyhkimistä ohjainten ympäriltä. Ylimääräinen vesi ohjaimissa tai niiden ympäristöissä voi aiheuttaa laitteen vaurion.

Vikadiagnoosi

Tarkista laite seuraavan lomakkeen mukaisesti ennen huollon tilaamista:

Ongelma Mahdollinen aiheuttaja Ongelmien kartoittaminen
Laite ei käynnisty ON/OFF-nappia painamalla.	P1-vikakoodi	Vesiastia on täynnä. Sammuta laite, tyhjennä vesi vesiastiasta ja käynnis-tä laite uudelleen.
	COOL-tilassa: huoneen lömpötila on matalampi kuin asetettu lämpötila	Nollaa lämpötila
Laite ei viilennä hyvin	Pöly tai eläinten karvat ovat tukkineet ilmansuodattimen	Sammuta laite ja puhdista suodatin ohjeiden mukaisesti
	Poistoletkua ei ole kytketty tai se on tukossa	Sammuta laite, irrota letku, tarkista tukos ja kytke letku uudelleen.
	Laitteen jäähdytysaine on vähissä.	Pyydä huoltoteknikkoa tarkastamaan laite ja täyttämään jäähdytysaine
	Asetettu lämpötila on liian korkea Vähennä asettua lämpötilaa
	Huoneen ikkunat ja ovet ovat auki	Huolehdi, että kaikki ikkunat ja ovet on suljettu
	Huoneen pinta-ala on liian suuri Tarkista viilennysalue
	Huoneessa on lämmittimiä Mikäli mahdollista, poista lämmittimet
Laite on kovaääninen ja tärisee liikaa	Lattia ei ole tasainen	Aseta laite tasaiselle, laakealle alustalle
	Pöly tai eläinten karvat ovat tukkineet ilmansuodattimen	Sammuta laite ja puhdista suodatin ohjeiden mukaisesti
Laite pitää lorisevaa ääntä	Äänen aiheuttaa laitteen sisällä virtaava jäähdytysaine	Tämä on normaalia

Suunnittelu- ja yhteensopivuusohjeet

FI

Suunnitteluilmoitus

Ulkomuoto ja tekniset tiedot saattavat muuttua ilman ennakkoilmoitusta tuotteiden parannukseksi. Ota yhteys myyjään tai valmistajaan lisätietojen saamiseksi.

Kaikki päivitykset tähän käyttöoppaaseen päivitetään verkkosivuille, joilta voit etsiä uusimman version.

Tietoa energialuokituksesta

Tämän laitteen energialuokitus perustuu asennukseen, jossa käytetään pidentämätöntä poistoilmakanavaa ilman ikkunan liukusovitinta tai seinäadapteria A (kuten näytetty tämän käyttöoppaan asennus-kohdassa)

Laitteen lämpötila-alue

Tila Lämpötila-alue
Viileä 17-35°C (62-95°F)
Kuiva 13-35°C (55-95°F)
Lämmitys(lämmön-pumppaustila)	5-30°C (41-86°F)
Lämmitys (elektroninen lämmitystila)	≤ 30°C (86°F)

Sosiaalinen huomautus

Käytettäessä tätä laitetta Euroopan maissa, seuraavia ohjeita on noudatettava:

HÄVITTÄMINEN: Älä hävitä tätä tuotetta lajittelemattoman yhdyskuntajätteen mukana. Tällainen jäte on kerättävä erikseen erityiskäsittelyä varten.

Tämän laitteen hävittäminen kotitalousjätteen mukana on kielletty.

Hävittämiseen on useita vaihtoehtoja:

A) Kunta on perustanut keräysjärjestelmiä, joissa elektroniikkajäte voidaan hävittää vähintään maksutta.
B) Ostaessa uutta tuotetta, jälleenmyyjä ottaa takaisin vanhan tuotteen vähintään maksutta.
C) Valmistaja ottaa takaisin vanhan laitteen hävitystä varten vähintään maksutta.
D) Koska vanhat tuotteet sisältävät arvokkaita resursseja, ne voidaan myydä romumetallin jälleenmyyjille.
Jätteen hävittäminen metsiin ja luontoon vaarantaa terveytesi, kun vaaralliset aineet vuotavat pohjaveteen ja päätyvät elintarvikeketjuun.

Kiitos ilmastointilaitteemme ostamisesta. Lue tämä käyttöopas huolellisesti ennen ilmastointilaitteemme käyttöä. Säilytä se tulevaisuutta varten. käyttöä lue tämä käyttöopas huolellisesti ja säilytä se tulevaisuutta varten.

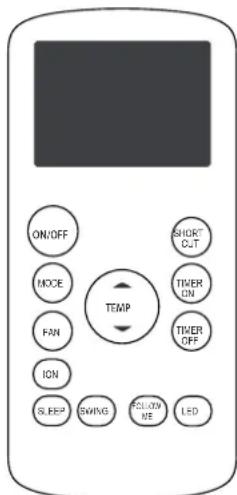

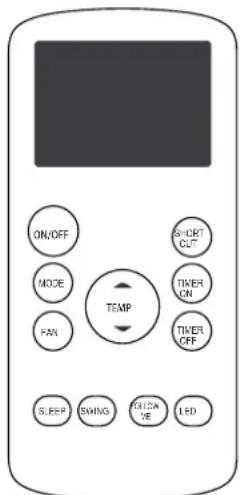

Sisällys

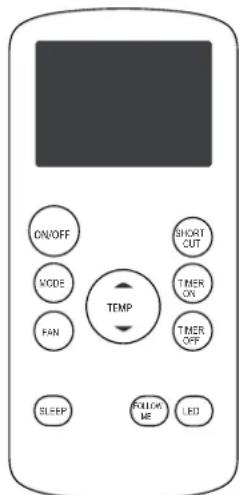

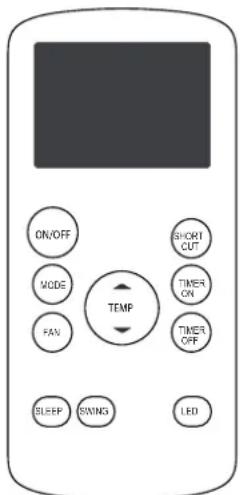

Kaukosäätimen tekniset tiedot 2

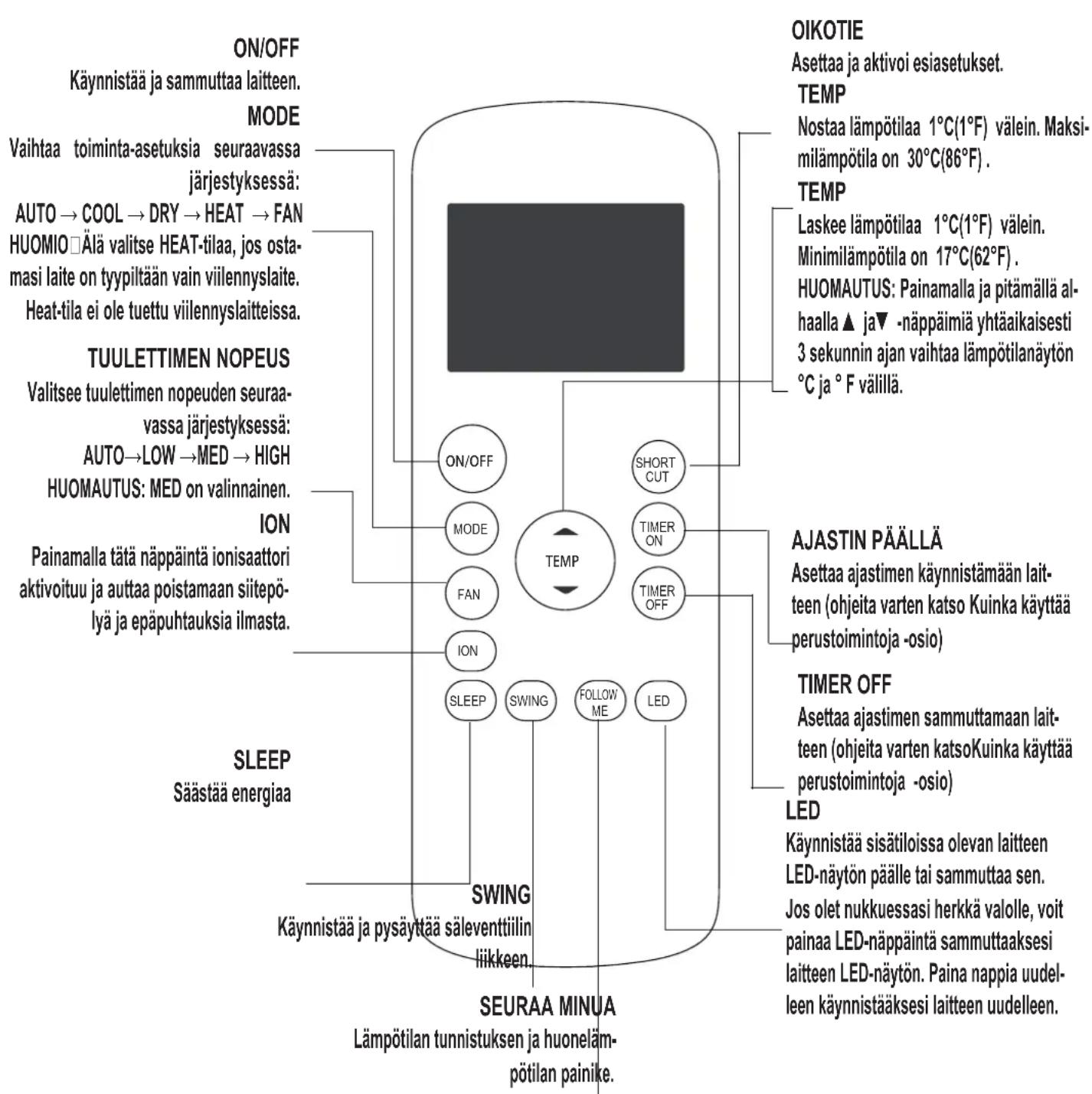

Toimintonäppäimet 3

Kaukosäätimen käyttö 4

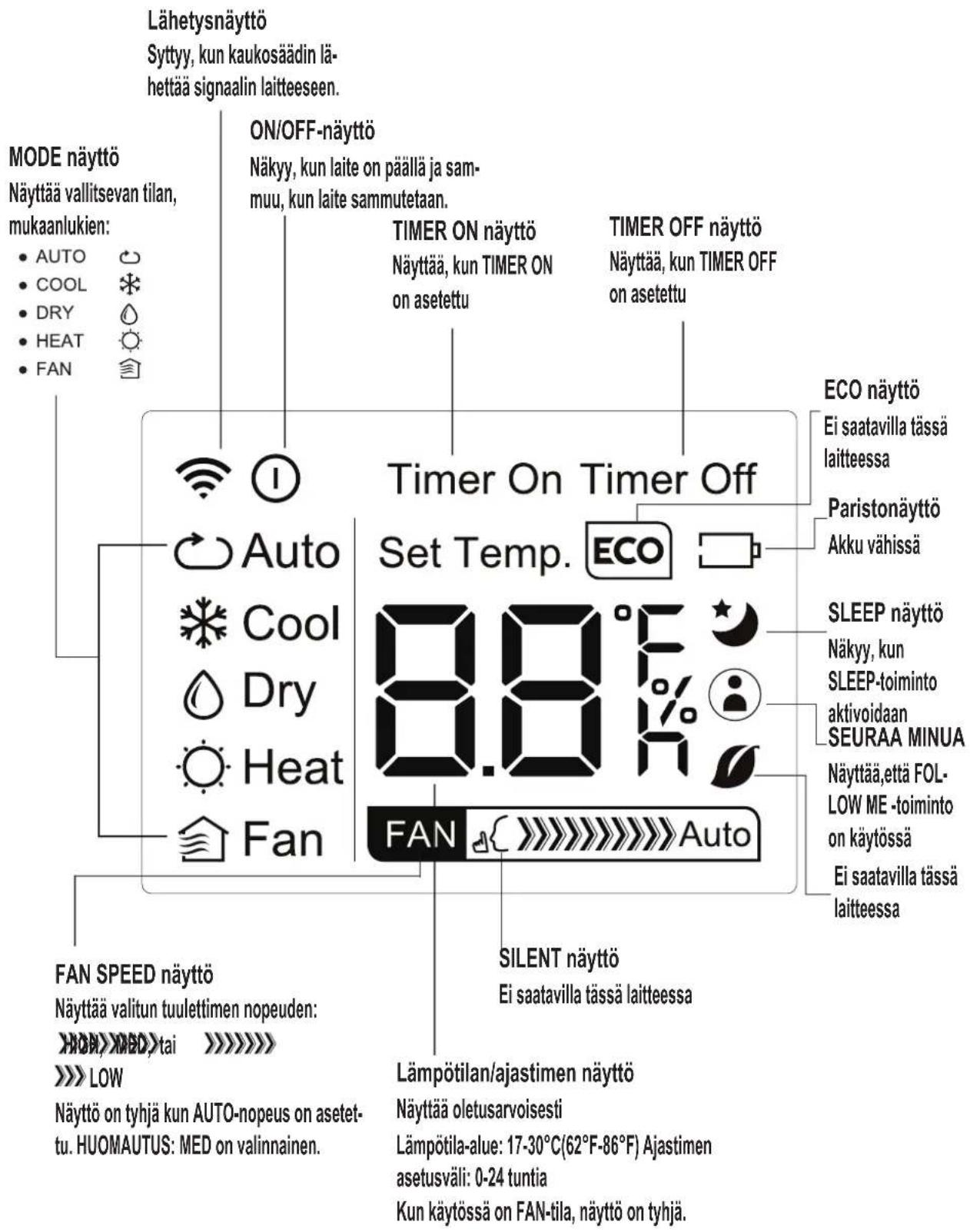

LED-näytön osoittimet 5

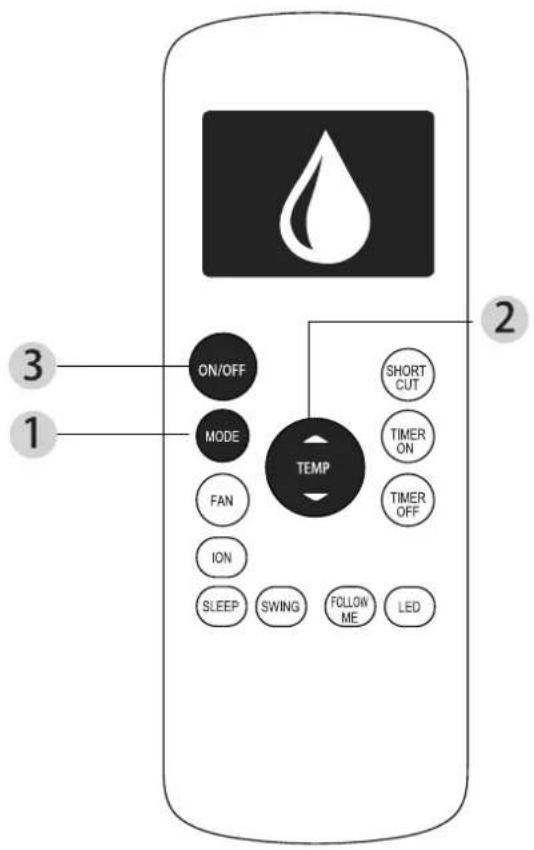

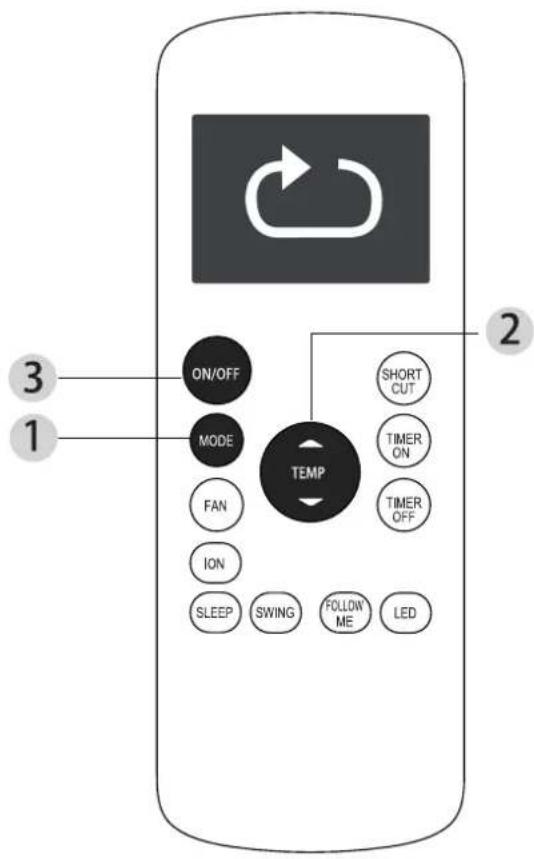

Kuinka käyttää perustoimintoja 6

Kuinka käyttää erityistoimintoja 13

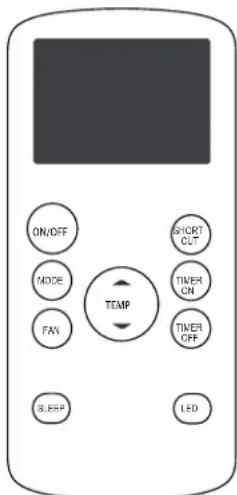

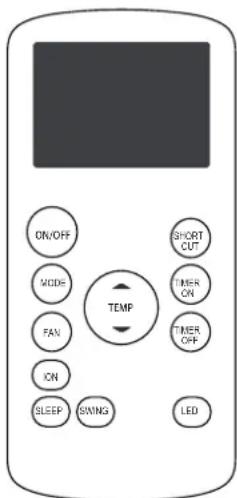

Kaukosäätimen tekniset tiedot

Malli RG57H(B)/BG(C)E; RG57H1(B)/BG(C)E; RG57H2(B)/BG(C)EF;RG57H3(B)/BG(C)EFU1;RG57H3(B)/BG(C)EF;RG57H1(B)/BG(C)E-M;RG57H(B)/BG(C)EU1;RG57H4(B)/BG(C)EFU1;RG57H(B)/BG(C)E-M;RG57H(B)/BG(C)EU1-M;RG57H3(B)/BG(C)EFU1-M;RG57H1(B)/BG(C)EU1-M;RG57H5(B)/BG(C)CEU1;RG57H5(B)/BG(C)CE;RG57H1(B)/BG(C)EU1;RG57H2(B)/BG(C)EFU1;RG57H3(B)/BG(C)EF;RG57H4(B)/BG(C)EF;RG57H2(B)/BG(C)EF-M;RG57H2(B)/BG(C)EFU1-M

Nimellisjännite 3.0V(kuivat paristot R03/LR032)

Signaalin vastaanottoalue 8m

Ympäristö -5°C~60°C(23OF~140°F)

ON/OFF MODE FAN TEMP SHORT CUT TIMER ON TIMER OFF SLEEP SAINING LED

RG57H(B)/BG(C)E
RG57H(B)/BG(C)EU1
RG57H(B)/BG(C)EU1-M
RG57H(B)/BG(C)E-M

ON/OFF MODE FAN ON SLEEP SNING SHORT CUT TIMER ON TIMER OFF TEMP LED

RG57H5(B)/BG(C)E
RG57H5(B)/BG(C)EU1

ON/OFF MODE FAN S_REF SHER TEMP SHORT OUT TIMER ON TIMER OFF LED

RG57H1(B)/BG(C)E;
RG57H1(B)/BG(C)E-M
RG57H1(B)/BG(C)EU1-M
RG57H1(B)/BG(C)EU1

ON/OFF MODE FAN ION SLEEP SWING SHORT OUT TIMER ON TIMER OFF TEMP FOLLOW ON LED

RG57H2(B)/BG(C)EF
RG57H2(B)/BG(C)EF-M
RG57H2(B)/BG(C)EFU1
RG57H2(B)/BG(C)EFU1-M

ON/OFF MODE FAN SLEEP SHORT CUT TIMER ON TIMER OFF TEMP FOLLOW ON LED

RG57H3(B)/BG(C)EF
RG57H3(B)/BG(C)EFU1
RG57H3(B)/BG(C)EFU1-M
RG57H3(B)/BG(C)EF-M

ON/OFF MODE FAN TEMP SHORT CUT TIMER ON TIMER CHF SWITCH SWING FOLLOWING LED

RG57H4(B)/BG(C)EFU1
RG57H4(B)/BG(C)EF

Toimintonäppäimet

Ennen kuin aloitat uuden ilmastointilaitteesi käytön, varmista, että tutustut sen kaukosäätimen toimintaan. Seuraavassa osassa annetaan lyhyt johdanto kaukosäätimen toimintoihin. Ilmastointilaitteen käyttöohjeita varten viittaa tämän oppaan “Kuinka käyttää perustoimintoja” -osioon.

HUOMAUTUS:

Liike-, ionisaattori- ja seuraa minua -toiminnot ovat valinnaisia. RG57H1(B)/BG(C)E-M ilman med-tuuletinnopeutta.

Kaukosäätimen käyttö

EPÄVARMA, MITÄ TOIMINTO TEKEE?

Katso Kuinka käyttää perustoimintoja ja Kuinka käyttää erityistoimintoja -osioita yksityiskohtaisten käyttöohjeiden saamiseksi.

ERITYISHUOMAUTUS

• Näppäinten ulkomuoto laitteessasi voi poiketa näytetystä esimerkistä.
• Jos laitteessa ei ole tiettyä toimintoa,, tämän toiminnon näppäimen painaminen kaukosäätimessä ei aiheuta vaikutusta.
• Jos kaukosäätimen „ohjeissa ja laitteen käyttöoppaassa, on toimintoja koskevia merkittäviä eroja, käyttöoppaan,, ku-vaukset vallitsevat.

Paristojen asettaminen ja vaihtaminen.

Ilmastointilaitteeseesi mukaan kuuluu kaksi AAA-paristoa. Aseta paristot laitteeseen ennen käyttöä.

1. Liu'uta kaukosäätimen takapuolen suoja alaspäin paljastaaksesi paristolokeron.
2. Aseta paristot ja kiinnitä huomiota siihen, että paristojen (+) ja (-) päät ovat linjassa paristolokeron symbolien kanssa.
3. Liu'uta suoja takaisin paikalleen.

TIETOA PARISTOISTA

Tuotteen optimaalisen suorituskyvyn takaamiseksi:

Älä sekoita uusia ja vanhoja pattereita tai eri tyyppisiä pattereita.

PARISTOJEN HÄVITTÄMINEN

Älä hävitä paristoja lajittelemattomana yhteiskuntajätteenä. Noudata paikallisia lakeja hävittäessäsi paristoja.

VINKIT KAUKOSÄÄTIMEN KÄT- TÖÖN

• Kaukosäädintä on käytettävä 8 metrin säteellä laitteesta.
• Laite piippaa vastaanottaessaan kaukosäätimen signaalin.
• Verhot, muut materiaalit ja suora aurin-gonvalo voivat häiritä signaalin vastaan-ottoa.
• Poista paristot, jos kaukosäädintä ei käytetä yli 2 kuukauteen.

LED-näytön osoittimet

Lähetysnäyttö Syttyy, kun kaukosäädin lä- hettää signaalin laitteeseen. MODE näyttö Näyttää vallitsevan tilan, mukaanlukien: • AUTO • COOL • DRY • HEAT • FAN ON/OFF-näyttö Näkyy, kun laite on päällä ja sam- muu, kun laite sammutetaan. TIMER ON näyttö Näyttää, kun TIMER ON on asetettu TIMER OFF näyttö Näyttää, kun TIMER OFF on asetettu Timer On Timer Off Set Temp. ECO ECO näyttö Ei saatavilla tässä laitteessa Paristonäyttö Akku vähissä SLEEP näyttö Näkyy, kun SLEEP-toiminto aktivoidaan SEURAA MINUA Näyttää, että FOLLOW ME -toiminto on käytössä Ei saatavilla tässä laitteessa FAN SPEED näyttö Näyttää valitun tuulettimen nopeuden: NON-MED-tai SILENT näyttö Ei saatavilla tässä laitteessa Lämpötilan/ajastimen näyttö Näyttää oletusarvoisesti Lämpötila-alue: 17-30°C(62°F-86°F) Ajastimen asetusväli: 0-24 tuntia Kun käytössä on FAN-tila, näyttö on tyhjä.

Kuinka käyttää perustoimintoja

ON/OFF MODE FAN ION SLEEP SWING FOLLOW ME LED TEMP SHORT CUT TIMER ON TIMER OFF 2 1 3 2

COOL Operaatio

1. Paina MODE-näppäintä valitaksesi COOL-tilan.
2. Aseta haluamasi lämpötila painamalla Temptai Temp ▲ or Temp▼ näppäintä.
3. Paina FAN-näppäintä valitaksesi tuulettimen nopeuden: AUTO, LOW, MED tai HIGH.
4. Paina ON/OFF-näppäintä käynnistääkse- si laitteen.

LÄMPÖTILAN ASETTAMINEN

Yksiköiden käyttölämpötila-alue on 17-30° C(62° F-86° F). Voit nostaa tai laskea lämpötilaa 1°C(1°F) portain.

AUTO Operaatio

AUTO-tilassa laite valitsee automaattisesti COOL, FAN, HEAT tai DRY -tilan lämpötilasta riippuen.

1. Paina MODE-painiketta valitaksesi auto-maattisen tilan.
2. Aseta haluamasi lämpötila painamalla Temp▲ tai Temp▼ -näppäintä.
3. Paina ON/OFF-näppäintä käynnistääkse- si laitteen.

HUOMAUTUS: TUULETTIMEN NOPE-UTTA ei voi asettaa automaattitilassa.

ON/OFF MODE FAN TEMP ION SLEEP SWING FOLLOW ME LED SHORT CUT TIMER ON TIMER OFF 2 4 1 3

Kuinka käyttää perustoimintoja

ON/OFF MODE FAN ION SLEEP SWING FOLLOW ME LED TEMP SHORT CUT TIMER ON TIMER OFF 2 1 3

FAN Operaatio

1. Paina MODE näppäintä valitaksesi FAN tilan.
2. Paina FANnäppäintä valitaksesi tuulettimen nopeuden: AUTO, LOW, MED tai HIGH.
3. Paina ON/OFF -näppäintä käynnistääksesi laitteen.

HUOMIO: Lämpötilaa ei voi asettaa FA,N tilassa. Tästä johtuen kaukosäätimesi LCD-näyttö ei näytä lämpötilaa.

Kuiva tila (ilmankosteutta poista-va)

1. Paina MODE näppäintä valitaksesi DRY tilan.
2. Aseta haluamasi lämpötila painamalla Temp▲ tai Temp▼ -näppäintä.
3. Paina ON/OFF-näppäintä käynnistääksesi laitteen.

HUOMAUTUS: TUULETTIMEN NOPE-UTTA ei voi muuttaa DRY-tilassa.

3 1 2 ON/OFF MODE FAN TEMP SHORT CUT TIMER ON TIMER OFF ION SLEEP SWING FOLLOW ME LED

Kuinka käyttää perustoimintoja

ON/OFF MODE FAN TEMP SHORT CUT TIMER ON TIMER OFF ION SLEEP SWING FOLLOW ME LED 2 4 1 3

HEAT Operaatio

1. Paina MODE-näppäintä valitaksesi HEAT-tila.
2. Aseta haluamasi lämpötila painamalla Temptai Temp▼ -näppäintä.
3. Paina FANnäppäintä valitaksesi tuulettimen nopeuden: AUTO, LOW, MED tai HIGH.
4. Paina ON/OFF -näppäintä käynnistääksesi laitteen.

HUOMIO: Ulkolämpötilan laskeminen voi vaikuttaa laitteesi suorituskykyyn. Tällaisissa tapauksissa suosittelemme käyttämään ilmastointilaitetta yhdessä muiden lämmityslaitteiden kanssa.

TIMER-toiminnon asettaminen.

Ilmastointilaitteessasi on kaksi ajastimeen liittyvää toimintoa:

TIMER ON-asettaa ajan, onka jälkeen laite käynnistyy automaattisesti.

TIMER OFF asettaa ajan, jonka jälkeen laite sammu automaattisesti.

TIMER ON toiminto

TIMER ON -toiminnolla voit asettaa ajan, jonka jälkeen laite kytkeytyy automaattisesti päälle, kuten silloin, kun tulet kotiin töistä.

1. Paina TIMER ON näppäintä. Oletusarvoisesti näytöllä näkyy viimeisin asettamasi aika ja "h" (tuntia).
   Huomautus: Tämä numero osoittaa sen aikamääreen, jonka kuluttua haluat laitteen käynnistyvän.
   Jos esimerkiksi asetat TIMER ONase-tuksen 2 tuntia, näyttöön ilmestyy "2.0h" ja laite käynnistyy 2 tunnin kuluttua.
2. Paina TIMER ON -näppäintä jatkuvasti asettaaksesi ajan, jolloin haluat laitteen käynnistyvän.
3. TIMER ONtoiminto aktivoituu 2 sekunnin jälkeen. Kaukosäätimesi digitaalinäyttö palaa tämän jälkeen lämpötilan näyttöön.

1 TIMER ON

2 x5 TIMER ON

3 1sec

4 2sec 2.5 h

Esimerkiksi: Laitteen asettaminen käynnistymään 2.5 tunnin kuluttua.

TIMER OFF toiminto

TIMER OFF -toiminto mahdollistaa sellaisen ajan asettamisen, jolloin laite sammuu auto-maattisesti, esimerkiksi kun heräät.

1. Paina TIMER OFF-näppäintä. Oletusar-voisesti näytöllä näkyy viimeisin asetta-masi aika ja "h" (tuntia).

Huomautus: Tämä numero osoittaa sen aikamääreen, jonka kuluttua haluat laitteen sammuvan.

Jos esimerkiksi asetat TIMER OFFa-setuksen 2 tuntiin, näyttöön ilmestyy "2.0h" ja laite sammuu 2 tunnin kuluttua.

1. Paina TIMER OFF-näppäintä jatkuvasti asettaaksesi ajan, jolloin haluat laitteen sammuvan.
2. TIMER OFF Kaukosäätimesi digitaalinäyttö palaa tämän jälkeen lämpötilan näyttöön.

1 TIMER OFF 2 x10 TIMER OFF 3 1sec 4 2sec 5.0 H

Esimerkiksi: Laitteen asettaminen sammumaan 5 tunnin kuluttua.

HUOMIO: Asetettaessa TIMER ON ja TIMER OFF -toimintoja, 10 tuntiin asti, aika nousee 30min

lisäyksenä jokaisella painalluksella. 10 tunnin jälkeen ja 24 tuntiin asti, se nousee 1 tunnin lisäyksinä. Ajastin palautuu nollaan 24 tunnin jälkeen.

Voit sammuttaa molemmat toiminnot asetta-malla ajastimeen "0.0h".

Timer on ON/OFF MODE FAN ION SLEEP SWING FOLLOW ME LED SHORT CUT TIMER ON TIMER OFF TEMP

Paina uudelleen TIMER ON or TIMER OFF näppäintä kun- nes haluttu aika on saavutettu.

TIMER ON ja TIMER OFF -asetusten asettaminen samanaikaisesti

Pitä mielessä, että asettamasi ajanjakso molempien toimintojen kohdalla tarkoittaa nykyiseen kellonaikaan lisättyä aikaa. Esimerkiksi, jos kello on 1:00 PM ja haluat laitteen käynnistyvän automaattisesti kello 7:00 PM. Haluat sen toimivan 2 tunnin ajan ja sammuvan automaattisesti kello 9:00 PM.

Tee seuraavasti:

Esimerkiksi: Laitteen asettaminen käynnistymään 6 tunnin kuluttua, toimimaan 2 tunnin ajan ja sitten sammumaan (katso kuvaaja alla)

Kaukosäätimesi näyttö

Timer on 6.0 h Ajastin on asetettu käynnis- tämään 6 tunnin kuluttua Timer off 8.0 h Ajastin on asetettu sammut- tamaan 8 tunnin kuluttua
    note right of B: 6 tuntia myöhemmin
    note right of I: 8 tuntia myöhemmin

Kuinka käyttää erityistoimintoja

SLEEP-toiminto

SLEEP-toimintoa käytetään säästämään energiaa kun nukut (etkä tarvitse ,samoja lämpötila-asetuksia).

Huomio: SLEEP-toiminto ei ole saatavilla FAN ja DRY-tiloissa.

SWING toiminto

Käytetään pysäyttämään tai aloittamaan säleventtiilin liikkuminen ja asettamaan haluttu ilma-virtauksen suunta. Säleventtiili liikkuu 6 asteen kulmassa jokaisella painalluksella (ei joissain malleissa) Jos painetaan jatkuvasti yli 2 sekunnin ajan, säleventtiilin automaattinen liikkuminen aktivoituu.

FOLLOW ME toiminto

FOLLOW ME-toiminto mahdollistaa kaukosäätimen mitata lämpötilaa sen nykyisessä sijainnissa. Käytettäessä AUTO, COOL ja HEAT -tiloja, ympäristön lämpötilan mittaaminen kaukosäätimellä (laitteen sijaan) mahdollistaa ilmastointilaitteen optimoida lämpötilan ja varmistaa maksimaalisen mukavuuden.

1. Paina FOLLOW ME -näppäintä akti- voidaksesi toiminnon. Kaukosäädin lähettää lämpötilasignaalin laitteelle kolmen minuutin välein.
2. Paina FOLLOW ME -näppäintä uudelleen aktivoidaksesi toiminnon.

OIKOTIE-toiminto

• Käytetään nykyisten asetusten palautukseen tai aiempien asetusten jatkamiseen.
• Paina tätä näppäintä kun kaukosäädin on päällä ja järjestelmä palaa automaattisesti takaisin edellisiin asetuksiin mukaan lukien toimintatilan, lämpötilan asetuksen, tuulettimen nopeuden ja sleep-toiminnon (jos aktivoitu).
• Painettaessa yli 2 sekunnin ajan, järjestelmä palauttaa nykyiset toiminta-asetukset, mukaan lukien toimintatilan, lämpötlan asetuksen, tuulettimen nopeuden ja sleep-toiminnon (mikäli aktivoitu).

HUOMAUTUS:

- Näppäinten muotoilu perustuu tyypilliseen malliin ja voi olla hieman erilainen ostamastasi mallista, mutta todellinen muotoilu pysyy samana.

-Kaikki kuvatut toiminnot ovat laitteen suorittamia, jos laitteessa ei ole kyseistä omaisuutta, kaukosäätimen nappia painamalla ei tapahdu mitään.

-Jos kaukosäätimen ohjeissa ja laitteen käyttöoppaassa on toimintoja koskevia eroja, käyttöoppaan kuvaukset vallitsevat.

-Laitteen on vastattava paikallisiin kansallisiin säännöksiin Kanadassa sen on vastattava CAN ICES-3(B)/NMB-3(B). USAssa laitteen on vastattava FCC-säännöstön kohtaa 15. Käyttö edellyttää kahta seuravaa ehtoa: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka aiheuttavat ei-toimittua toimintaa.

-Tämä laite on testattu ja sen on todettu täyttävän luokan B digitaalisten laitteiden rajat FCC-säännöstön kohdan 15 mukaisesti. Nämä rajat on suunniteltu tarjoamaan suojaa haitallisilta häiriöiltä asuinrakennuksissa. Tämä lalite tuottaa, käyttää ja säteilee radio-taajuusenergiaa ja väärin asennettuna ja ohjeiden vastaisesti käytettynä se voi aiheut-taa haitallisia häiriöitä viestintään. Ei kuitenkaan ole takuuta, ettei häiriöitä illmenisi oikein asennetuna. Jos laite aiheuttaa haitallisia häiriöitä, jonka voi määritellä sammut-tamalla ja käynnistämällä laitteen, radio- tai televisiotaajuksiin, käyttäjän suositellaan korjaavan häiriö seuraavin keinoin: Suuntaa uudelleen tai siirrä vastaanottoantennia.

Kasvata laitteen ja vastaanottimen välistä välimatkaa.

Kytke laite pistorasiaan, joka on eri piirissä kuin pistorasia, johon laite on nyt kytketty.

Hae apua jälleenmyyjältä radio/TV-teknikolta. Muutokset tai muokkaukset, joita ei ole hyväksytty sääntöjen noudattamista vaativan tahon toimesta, voivat mitätöidä oikeuden käyttää laitetta.

Midea Europe GmbH

Ulkomuoto ja tekniset tiedot saattavat muuttua ilman ennakkoilmoitusta tuotteiden parannukseksi. Ota yhteys myyjään tai valmistajaan lisätietojen saamiseksi.

CONDIZIONATORE D'ARIA ISTRUZIONI TELECOMANDO
