MPP14CRN7 - Ilmastointilaite MIDEA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kannettava ilmastointilaite (monoblokki)
Merkki	Midea
Malli	MPP14CRN7
Luokka	Paikallinen ilmastointi
Käyttötilat	AUTO, COOL, DRY, FAN, HEAT (lämpöpumppu)
Jäähdytysteho	Noin 14 000 BTU/h (arvio mallin perusteella)
Lämpötila-alue (jäähdytys)	17 °C - 35 °C (62 °F - 95 °F)
Lämpötila-alue (lämmitys)	5 °C - 30 °C (41 °F - 86 °F)
Ilmanvaihtonopeudet	Low, Mid, High, Auto
Näyttö	LED, lämpötila °C/°F, virhekoodit
Erikoistoiminnot	Ajastin (0-24h), Sleep/Eco, automaattinen Swing, Follow Me (valinnainen), automaattinen uudelleenkäynnistys
Virtalähde	Pistorasia maadoituksella, jännite ei määritelty (tyypillisesti 230 V)
Energiankulutus	Ei määritelty ohjekirjassa
Suositeltu pinta-ala	Huone vähintään 14 m²
Ilmansuodatin	Pestävä, puhdistus 2 viikon välein
Kondenssiveden poisto	Keräyssäiliö P1-hälytyksellä, manuaalinen tai jatkuva tyhjennys
Mukana toimitettu asennussarja	Poistoletku, sovittimet, ikkunaliukukappale, vaahtotiivisteet, turvatuki, kaukosäädin
Kylmäaine	Palamaton, ei määritelty, turvallisuusluokitus tuntematon
Turvallisuus	Automaattinen pysäytys täyden säiliön yhteydessä, ylijännitesuojaus, 3 min viivästetty pysäytys
Huolto	Irrota verkkovirrasta ennen puhdistusta, älä käytä syttyviä tuotteita
Korjattavuus	Valtuutetun teknikon toimenpide, alkuperäisosia suositellaan
Mitat (noin)	Ei määritelty ohjekirjassa
Paino (noin)	Ei määritelty ohjekirjassa
Äänitaso	Ei määritelty ohjekirjassa

Usein kysytyt kysymykset - MPP14CRN7 MIDEA

Miten asennan ikkunasarjan Midea MPP14CRN7 -ilmastointilaitteelle?

Ikkunan asennussarja sopii ikkunoille, joiden leveys on 67,5–123 cm. Säädä ikkunaliukukappaleen pituus, kiinnitä vaahtotiivisteet karmiin ja aseta liukukappale aukkoon. Yhdistä poistoletku laitteen sovittimeen ja liukukappaleen sovittimeen. Seinäasennusta varten poraa 125 mm reikä ja kiinnitä seinäsovitin mukana tulleilla ruuveilla.

Mitä virhekoodi P1 näytöllä tarkoittaa?

Koodi P1 tarkoittaa, että vedenkeräyssäiliö on täynnä. Laite antaa 8 piippausta ja kompressori pysähtyy. Ratkaisu: sammuta laite, poista takana oleva alempi tyhjennystulppa, tyhjennä vesi ja aseta tulppa takaisin. Käynnistä laite uudelleen koodin poistamiseksi.

Miten ajastinta käytetään ilmastointilaitteen automaattiseen päälle- ja poiskytkentään?

Paina TIMER-painiketta. Kun laite on päällä, paina kerran asettaaksesi automaattisen sammutuksen (TIMER OFF), käytä sitten + tai - -painikkeita valitaksesi viive (0-24h). Paina uudelleen 5 sekunnin kuluessa asettaaksesi automaattisen käynnistyksen (TIMER ON). Laite palaa normaaliin näyttöön 5 sekunnin kuluttua.

Mikä on huoneen pinta-ala, jossa tätä ilmastointilaitetta voidaan käyttää?

Laite on asennettava, käytettävä ja säilytettävä huoneessa, jonka lattiapinta-ala on yli 14 m². Tämä mahdollistaa riittävän ilmanvaihdon ja jäähdytysjärjestelmän oikean toiminnan.

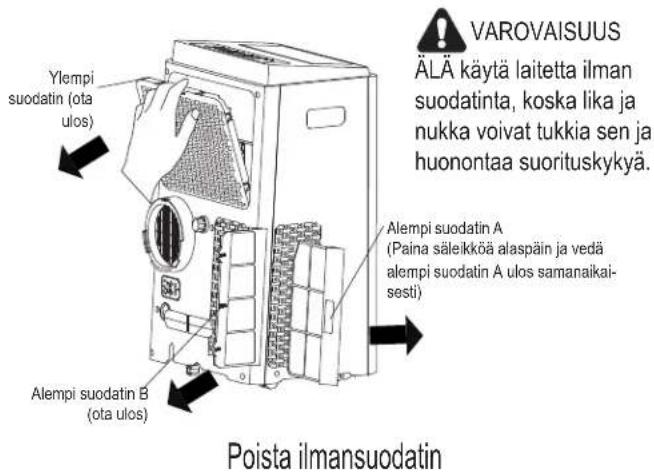

Miten puhdistan Midea MPP14CRN7 -ilmastointilaitteen ilmansuodattimen?

Irrota laite verkkovirrasta. Poista ilmansuodatin takaa tai sivulta (mallista riippuen). Pese se haalealla vedellä ja miedolla pesuaineella, huuhtele ja kuivaa täysin ennen takaisin asettamista. Suodatin on suositeltavaa puhdistaa 2 viikon välein suorituskyvyn ylläpitämiseksi.

Voinko käyttää jatkojohtoa ilmastointilaitteen kanssa?

Ei, jatkojohdon tai jakajan käyttö on kielletty. Ohjekirjassa todetaan selvästi, ettei virtajohdon pituutta saa muuttaa eikä yhtä pistorasiaa saa jakaa muiden laitteiden kanssa. Käytä maadoitettua seinäpistorasiaa.

Miten Follow Me / Temp Sensing -toiminto aktivoidaan?

Tämä toiminto on käytettävissä vain kaukosäätimellä. Suuntaa kaukosäädin laitteeseen ja paina Follow Me-painiketta. Kaukosäädin näyttää todellisen lämpötilan sijainnissaan ja lähettää signaalin 3 minuutin välein. Jos se ei vastaanota signaalia 7 minuuttiin, tila poistuu käytöstä.

Mitä tehdä, jos laite ei jäähdytä riittävästi?

Tarkista, että asetettu lämpötila on alempi kuin huoneen lämpötila. Varmista, ettei ilmansuodatin ole tukossa pölystä. Tarkista, että poistoletku on kytketty oikein eikä ole taittunut. Sulje kaikki ikkunat ja ovet. Jos ongelma jatkuu, kylmäaine saattaa olla vähissä: ota yhteyttä valtuutettuun teknikkoon.

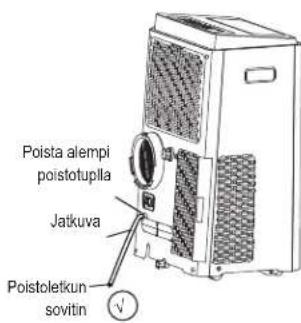

Miten vesi tyhjennetään jatkuvassa tilassa?

Kuivaustilassa poista laitteen takana oleva ylempi tyhjennystulppa, asenna mukana toimitettu tyhjennysliitin ja liitä 3/4'' letku (ei sisälly) veden jatkuvaa poistoa varten. Suuntaa letkun pää viemäriin ja varmista, ettei siinä ole mutkia. Lämmitystilassa käytä alempaa tyhjennystulppaa.

Ilmastointilaite pitää kurinaavaa ääntä, onko se normaalia?

Kyllä, tämä ääni on normaali. Se johtuu kylmäaineen virtauksesta piirin sisällä. Ääni ei vaadi toimenpiteitä eikä viittaa toimintahäiriöön.

KÄYTTÖOHJE MPP14CRN7 MIDEA

Kannettava ilmastointilaite (Paikallinen ilmastointilaite)

Käyttöopas

Kiitos kannettavan ilmastointilaitteemme ostamisesta. Ennen ilmastointilaitteesi käyttöä lue tämä käyttöopas huolellisesti ja säilytä se tulevaisuutta varten.

LUE JA SÄILYTÄ NÄMÄ OHJEET!

Sisällys

FI

Valmistelu 2 Turvallisuusvarotoimet 4 Varotoimet 6 Varoitus 7 Asennus 8 Käyttö 13 Huolto 19 Vianmääritys 21 Suunnittelu- ja yhteensopivuusohjeet 22 Sosiaalinen huomautus 23 Muita vinkkejä 24

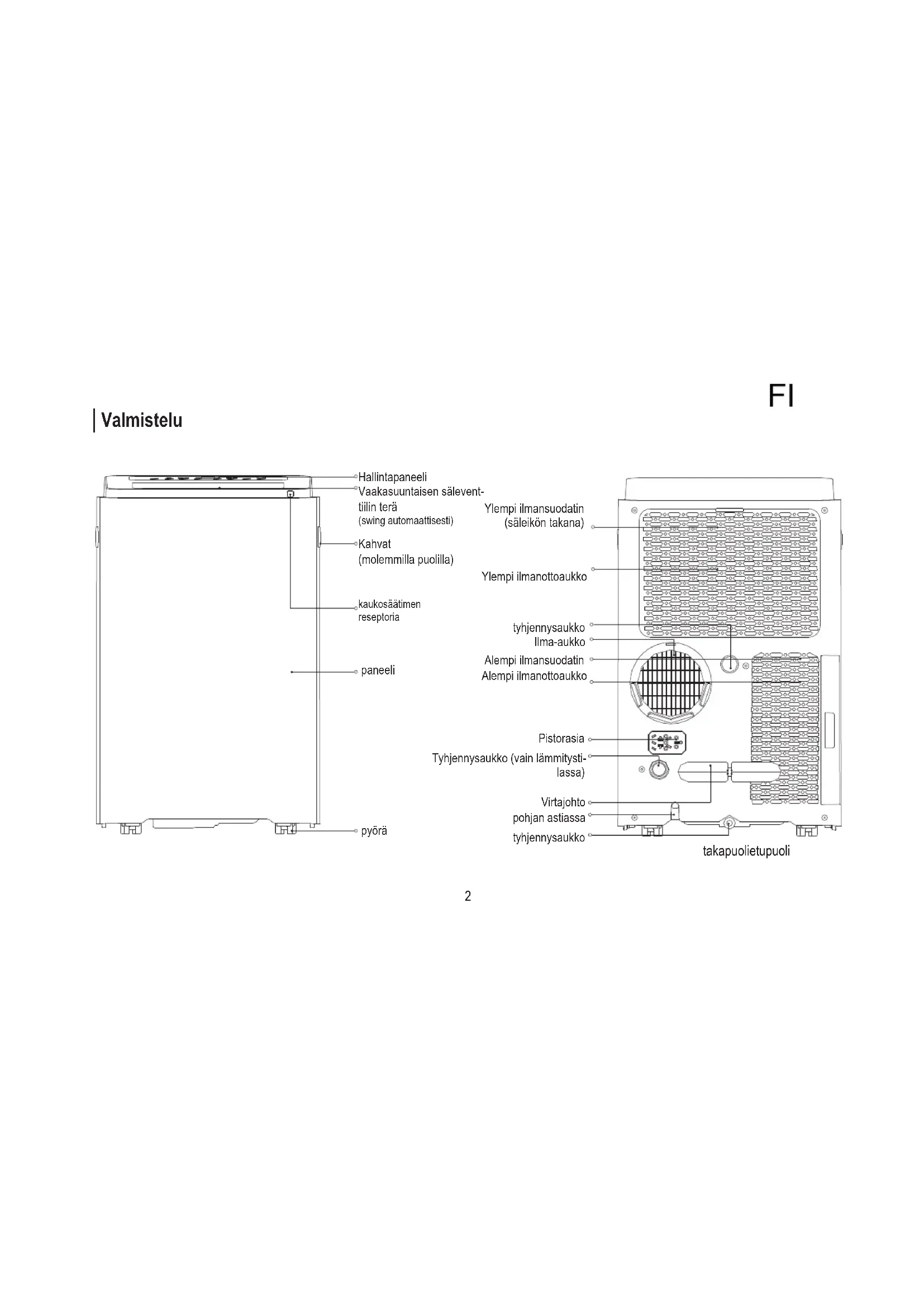

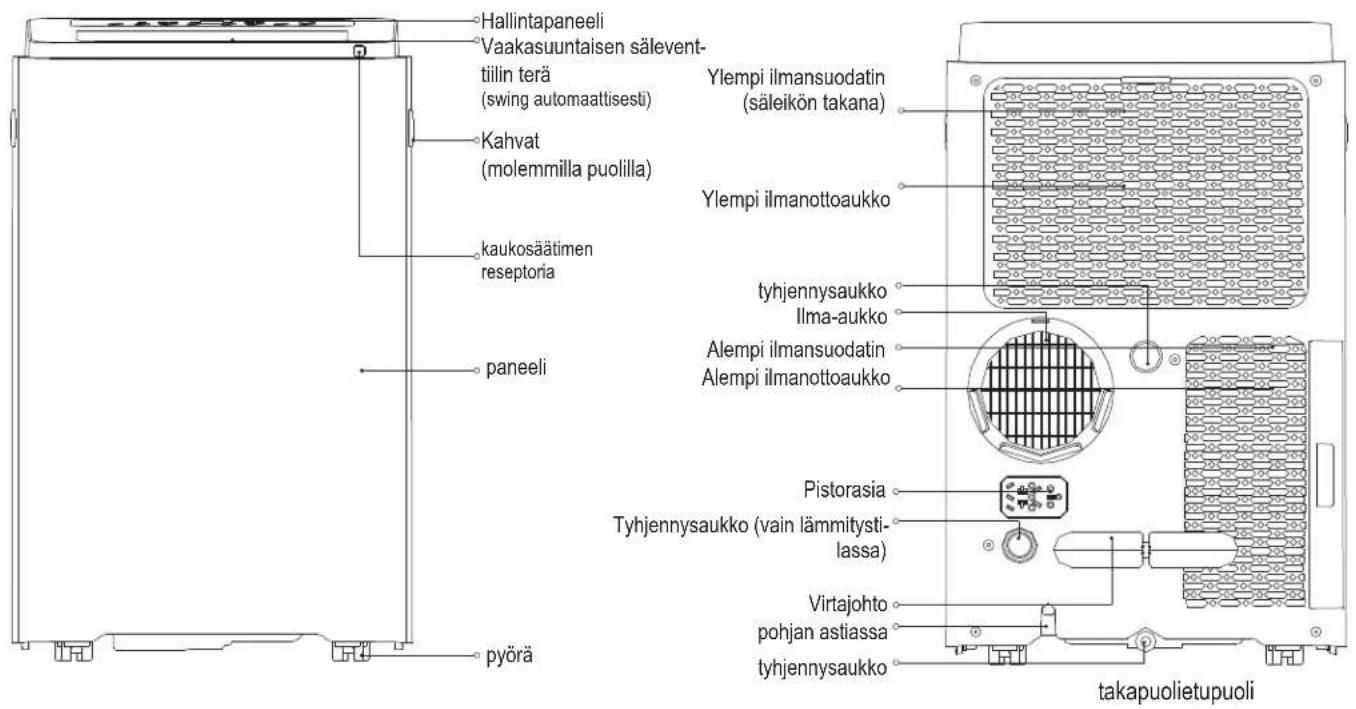

Valmistelu

FI

Valmistelu

FI

HUOMAUTUS: Ostamasi laite saattaa näyttää yhdeltä seuraavista:

MALLI:

MPPB-14CRN7-QB6

FI

Turvallisuusvarotoimet

Tämä symboli tarkoittaa, että ohjeiden huomioimatta jättäminen voi johtaa kuolemaan tai vakavaan vammautumiseen. VAROITUS: Käyttäjälle tai muille henkilöille aiheutuvan kuoleman tai vamman ja omaisuusvahingon välttämiseksi seuraavia ohjeita on noudatettava. Ohjeiden laiminlyönnistä johtuva virheellinen käyttö voi johtaa kuolemaan, vammaan tai vaurioon.

• Asennus on suoritettava asennusohjeiden mukaisesti. Väärä asennus voi aiheuttaa vesivuodon, sähköiskun tai tulipalon.
• Käytä asennukseen vain sisältyviä lisätarvikkeita ja osia sekä määritettyjä työkaluja. Muiden kuin vakio-osien käyttö voi aiheuttaa vesivuodon, sähköiskun, tulipalon, vammautumisen tai omaisuusvahingon.
• Varmista, että käyttämäsi pistorasia on maadoitettu ja siinä on oikea jännite. Virtajohto on varustettu kolminapaisella maadoituspistokkeella sähköiskulta suojaamista varten. Jännitetiedot löytyvät laitteen sivusta tai takapaneelista.
• Asenna laite tasaiselle, tukevalle alustalle. Tämän epäonnistuminen voi johtaa vahingoittumiseen tai liialliseen ääneen ja tärinään.
• Laite on pidettävä esteettömänä oikean toiminnan mahdollistamiseksi ja turvallisuusriskien minimoimiseksi.
• ÄLÄ muuta virtajohdon pituutta tai käytä jatkojohtoa. ÄLÄ jaa pistorasiaa muiden sähkölaitteiden kanssa. Vaarallinen virta

lähde voi aiheuttaa tulipalon tai sähköiskun.

• Sammuta tuote, kun se ei ole käytössä.
• ÄLÄ ASENNA ilmastointilaitettasi märkään tilaan, kuten kylpy- tai pyykkihuoneeseen. Liiallinen vedelle altistuminen voi aiheuttaa sähköisten osien oikosulun.
• ÄLÄ ASENNA laitetta paikkaan, joka voi altistua tulenaroille kaasuille, sillä tämä voi aiheuttaa tulipalon.
• Laitteessa on liikkumista helpottavat pyörät. Varmista, ettet käytä pyöriä paksulla matolla tai rullaa esineiden yli, sillä ne voivat aiheuttaa kaatumisen.
• ÄLÄ KÄYTÄ laitetta, jos se on pudotettu tai vahingoittunut.
• Sähköisellä lämmittimellä varustettujen laitteiden on oltava vähintään 1 metrin etäisyydellä palavista materiaaleista.
• Älä koske laitteeseen märin tai kostein käsin tai ollessasi paljain jaloin.
• ÄLÄ ANNA lasten leikkiä ilmastointilaitteella. Lapsia on valvottava laitteen lähellä jatkuvasti.
• Jos ilmastointilaite kaatuu käytön aikana, sammuta laite ja irrota se pistorasiasta välittömästi. Tarkista silmämääräisesti, ettei laitteessa ole vaurioita. Jos epäilet, että laite on vaurioitunut, ota yhteys teknikkoon tai asiakaspalveluun avun saamiseksi.
• Ukkosmyrskyn aikana virta on katkaistava salamoiden aiheuttamien vaurioiden välttämiseksi.

Varotoimet 1 Varoitukset

Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joilla on fyysisiä, aistihäiriöitä tai mielenterveyshäiriöitä tai kokemuksen tai tiedon puutetta, jos heille on annettu valvontaa tai ohjeita laitteen turvalliseen käyttöön ja tietoa vaaroista. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. (koskee Euroopan maita) Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lasten) käyttöön, joilla on heikentyneet fyysiset tai henkiset kyvyt tai kokemuksen tai tiedon puutetta, ellei heitä ole valvottu tai heidän turvallisuudestaan vastuussa oleva henkilö ei ole antanut heille laitteen käyttöä koskevia ohjeita. (koskee kaikkia paitsi Euroopan maita.) Lapsia on valvottava sen varmistamiseksi, etteivät he leiki laitteella. - Jos syöttöjohto on vaurioitunut, se on vaihdettava valmistajan, huollon edustajan tai vastaavan pätevän henkilön toimesta vaaran välttämiseksi. - Ennen puhdistusta tai muuta ylläpitoa laite on irrotettava virtalähteestä. - Älä poista mitään kiinteitä suojuksia. Älä koskaan käytä tätä laitetta, jos se ei toimi oikein tai jos se on pudotettu tai vaurioitunut. - Älä laita johtoa maton alle. Älä peitä johtoa matoilla tai vastaavilla suojilla. Älä kierrä johtoa huonekalujen tai laitteiden alle. Aseta johto kulkuväylän ulkopuolelle, jossa siihen ei kompastuta. Älä käytä laitetta, jossa on vahingoittunut johto, virransyöttö tai katkaisija. Hävitä laite tai palauta se valtuutetulle huoltoyhtiölle tarkistusta ja/tai korjausta varten. Sähköiskun riskin vähentämiseksi älä käytä tätä tuuletinta minkään nopeudensäätölaitteen kanssa. - Laite on asennettava kansallisten johdotusmääräysten mukaisesti. - Ota yhteyttä valtuutettuun huoltoteknikkoon tämän laitteen korjaamiseksi tai huoltamiseksi. - Ota yhteys valtuutettuun asentajaan tämän laitteen asentamiseksi. - Älä peitä tai tuki sisään- tai ulostuloaukkoja. - Älä käytä tätä tuotetta muihin kuin tässä käyttöoppaassa mainittuihin tarkoituksiin. - Katkaise virta ja irroita laite ennen puhdistusta. - Irroita virta, jos outoja ääniä, hajuja tai savua ilmenee.

FI

Varoitus

• Älä yritä nopeuttaa sulatusprosessia tai puhdistaa muuten kuin valmistajan suosittelemin keinoin.
• Tämä laite tulee säilyttää huoneessa, jossa ei ole jatkuvasti toimivaa sytyvää lähdettä (esimerkiksi: avotuli, kaasulaite tai sähkölämmitin). - Älä lävistä tai polta. - Huomioi, että jäähdytysaineet eivät saa sisältää hajuja.
• Laite tulisi asentaa, käyttää ja säilyttää huoneessa, jonka pinta-ala on vähintään 14 m2. - Kansallisia kaasumääräyksiä on noudatettava.
• Pidä ilmanvaihtoaukot esteettöminä.
• Laite on varastoitava siten, että mekaanisten vaurioiden riski voidaan estää.
• Varoitus siitä, että laite on säilytettävä ilmastoidussa tilassa, jossa huoneen koko vastaa käytön vaatimaa tilaa.
• Henkilöillä, jotka työskentelevät jäähdytysaineen kierron parissa, tulisi olla voimassa oleva sertifikaatti akreditoidulta arviointiviranomaiselta. Sertifikaatin on annettava pätevyys käsitellä jäähdytysainetta turvallisesti ja alan arviointisääntöjen mukaisesti.
• Huollon saa suorittaa vain laitteen valmistajan ohjeiden mukaisesti. Ylläpito ja korjaus, jotka vaativat muuta ammattitaitoa, on suoritettava sellaisen henkilön valvonnassa, jolla on pätevyys syttyvien jäähdytysaineiden käyttöön.

Asennus

Oikean paikan valinta

Asennuspaikan tulisi täyttää seuraavat vaatimukset:

• Huolehdi, että laite asennetaan tasaiselle alustalle äänen ja tärinän minimoimiseksi.
• Laite on asennettava maadoitetun pistorasian lähelle, ja pohja-astian (laitteen takana) on oltava saatavilla.

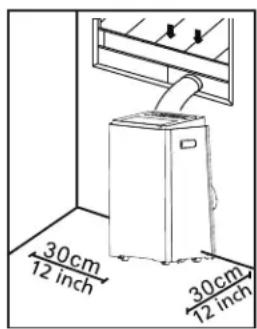

• Laite tulisi sijoittaa vähintään 30 cm (12'') päähän lähimmästä seinästä oikean ilmastoinnin varmistamiseksi.
• ÄLÄ peitä sisääntulo- ja ulospääsyaukkoja tai kaukosäätimen vastaanotinta, sillä tämä voi aiheuttaa vahinkoa laitteelle.

FI

Huomautus fluoratuista kaasuista

Fluoratut kasvihuonekaasut pidetään ilmatiiviisti suljetuissa laitteissa. Saadaksesi tarkempia tietoja tyypistä, määrästä ja CO2-kaasua vastaavista ekvivalenttitonneista fluorattua kasvihuonekaasua (joissain malleissa), tarkastele laitteessa olevaa merkintää. - Laitteen asennus, huolto, ylläpito ja korjaus on tehtävä pätevän teknikon toimesta. - Tuotteen poisto ja kierrätys on tehtävä pätevän teknikon toimesta.

HUOMAUTUS:

Kaikki oppaassa olevat kuvat ovat vain ohjeellisia. Koneesi saattaa olla hieman erilainen. Varsinainen muoto vallitsee. Tätä laitetta voi ohjata laitteen kontrollipaneelista tai kaukosäätimellä. Opas ei sisällä kaukosäätimen toimintoja, katso laitteen mukana toimitettua < > -opasta.

Asennus

Tarvittavat työkalut

• Keskikokoinen Phillips-ruuvimeisseli; -Mittanauha tai viivoitin; -Veitsi tai sakset; -Saha (valinnainen, ikkunasovittimen lyhentämiseen kapeita ikkunoita varten)

Lisätarvikkeet

Ikkunan asennussarja sopii ikkunoihin, joiden koko on 67,5–123 cm (26,5–48") ja sitä voidaan lyhentää pienempiä ikkunoita varten.

Osa Kuvaus	Määrä
0	Laitteen sovitin 1kpl
0	Poistoleku 1kpl
###	Ikkunan liu'uttimen sovitin 1kpl
0	Seinäadaptereri A (vain seinäasennuksiin) 1kpl
0	Seinäadaptereri B (korkillinen) (vain seinä-asennuksiin)	1kpl
#	botti 1kpl
0	Ikkunan liukusaädin A (reiällinen), ikkunan liukusaädin B	1 sarja
###	Ruuvi ja ankkuri (vain seinäasennuksiin) 4	saria

F1

*	Vaahtotiiviste A (teippi) 2kpl
*	Vaahtotiiviste B (teippi) 2kpl
*	Vaahtotiiviste C (kiinnittymätön) 1kpl
*	Turvallisuuskannatin ja 2 ruuvia 1 sarja
	Tyhjennysletku	1kpl
	Poistolektkun sovitin (vain lammönpumppa-ustilaa varten)	1kpl
	Kaukosäädin ja paristot (vain kaukosäät-mellisille malleille)	1 sarja
Osat, jotka ovat merkitty *, ovat valinaisia. Muotoilussa voi esiintyä pieniäeroja.

Ikkunan asennussarja (valinnainen)

Ensimmäinen askel: Poistoletkun kokoamisen valmistelu

Paina poistoletku ikkunan liukusäätimeen ja laitteen sovittimeen ja kiristä automaattisesti sovittimen joustavien solkien avulla.

Toinen askel: Työnnä poistoletku sovittimen alemman uran sisään sovittimen koukun ollessa samassa linjassa ilmanpoistoaukon aukon kanssa ja liu'uta sitten alaspäin nuolen suuntaan asennusta varten.

Kolmas askel: Ikkunan liukusäätimen valmistelu

1. Säädä ikkunan liukusäätimen koko ikkunan koon mukaan.
2. Jos ikkunan pituus vaatii kaksi ikkunan säädintä, käytä pultteja kiinnittääksesi ikkunan säätimet sen jälkeen, kun säätimet on asetettu oikean pituisiksi.

Asennus

Huomio: Kun koottu poistoletku ja säädettävä ikkunan liu'utin on valmisteltu, valitse yksi seuraavista asennustavoista:

Tyyppi 1: Ripustettuun ikkunaan asennus (valinnainen)

1. Leikkaa liimautuva vaahtotiiviste J ja B oikean pituiseksi ja liitä ne sitten ikkunaan ja kehykseen ohjeen mukaisesti.

2. Aseta ikkunan sädin ikkuna-aukkoon.

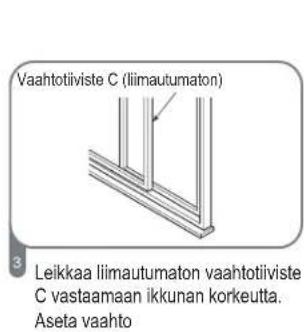

Leikkaa liimautumaton vaahtotiiviste vastaamaan ikkunan leveyttä. Aseta tiiviste lasin ja ikkunan kehyksen väliin estämään ilman ja hyönteisten pääsyn huoneeseen.

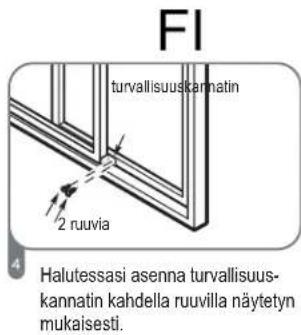

Halutessasi asenna turvalukituskannatin kahdella ruuvilla näytetyn mukaisesti.

Tyyppi 2: Liukuvaan ikkunaan asennus (valinnainen)

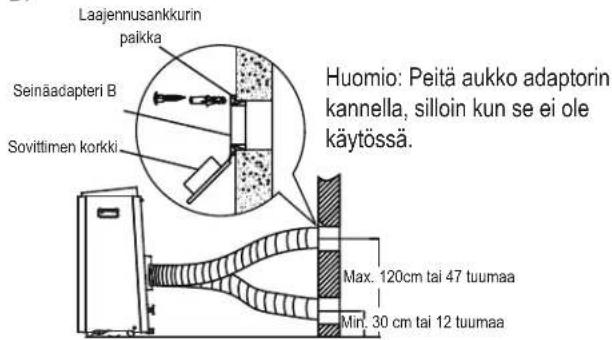

Tyyppi 3: Seinälle asennus (valinnainen)

• Tee 125 mm (4,9 tuumaa) -kokoinen aukko seinään seinäadapteria B varten. -Kiinnitä seinäadapteri B
• seinään käyttämällä neljää mukana tulevaa ankkuria ja ruuvia.
• Kiinnitä poistoputki (seinäadapterin A kanssa) seinäadapteriin B.

Huomio: Oikean toiminnan varmistamiseksi, ÄLÄ venytä letkua liikaa tai taivuta sitä. Huolehdi, ettei poistoletkun ilma-aukon lähellä ole esteitä (alueella 500 mm), jotta poistojärjestelmä toimii normaalisti. Tämän käyttöoppaan kuvat ovat ainoastaan ohjeellisia. Ilmastointilaitteesi voi olla hieman erilainen. Varsinainen muoto vallitsee.

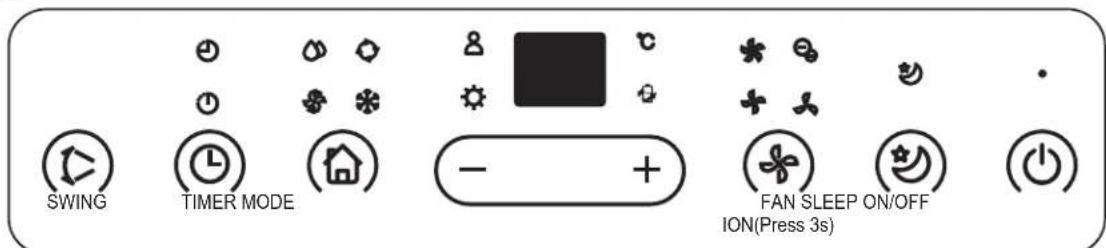

Toiminta

Swing-näppäin

Käytä aloittaaksesi tuulettimen automaattinen liike (swing). Kun toiminto on päällä, paina SWING-näppäintä pysäyttääksesi säleventtiilin haluamaasi kulmaan.

Ajastimen näppäin

Asetetaan käynnistämään ohjelmien AUTO ON -aloitusaika ja AUTO OFF -lopetusaika yhdessä (+) ja (-)-näppäinten kanssa. Ajastimen on/off -merkkivalo hehkuu ajastimen on/off -asetusten kohdalla.

Tilan näppäin

Valitsee sopivan toimintatilan. Joka kerta kun painat näppäintä, tila valitaan seuraavassa järjestyksessä: AUTO, COOL, DRY, FAN ja HEAT (ei vain viilentävissä malleissa). Tilan merkkivalo syttyy eri tilojen asetusten alle.

Ylös (+) ja alas (-) -näppäimet

Ylös (+) ja alas (-) -näppäimet (nostaa/laskee) lämpötila-asetuksia 1°C / 1°F (tai 2°F) portain 17°C / 62°F ja 30°C / 86°F (tai 88°F) välillä. Ajastinta voi säätää 0-24h välillä. HUOMAUTUS: Paneelin on mahdollista näyttää lämpötila Celsius-asteina tai Fahrenheit-asteina. Vaihtaaksesi paina ja pidä alhaalla samanaikaisesti UP- ja DOWN-näppäimiä kolmen sekunnin ajan.

Fan/ion -näppäin (ion on valinnainen)

Kontrolloi tuulettimen nopeutta. Paina valitaksesi tuulettimen nopeuden neljässä portaassa - LOW, MID, HIGH ja AUTO. Tuulettimen nopeuden merkkivalo loistaa eri tuuletinasetusten alla, paitsi AUTO-nopeus. Valittaessa tuulettimen nopeudeksi AUTO, kaikki merkkivalot muuttuvat tummiksi.

HUOMAUTUS: Paina tätä näppäintä 3 sekunnin ajan aloittaaksesi ION-toiminnon. Ionisaattori auttaa poistamaan siitepölyä ja epäpuhtauksia ilmasta ja vangitsee ne suodattimeen. Paina uudelleen 3 sekunnin ajan lopettaaksesi ION-toiminnon.

Sleep (Eco) -näppäimet

Käytä aloittaaksesi SLEEP/ECO -tila.

Virtanäppäin

Virta päälle/pois.

Toiminta

FI

LED-näyttö

Näyttää asetetun lämpötilan °C tai °F -asteina ja automaattisen ajastimen asetukset. DRY- ja

FAN-tiloissa näyttää huoneen lämpötilan.

Näyttää virhekoodit ja turvakoodit:

E1 - Huoneen lämpötilan sensorin virhe.

E2 - Höyrystimen lämpötilan sensorin virhe.

E3 - Kondensaattorin lämpötilan sensorin häiriö (joissain malleissa).

E4 - Näyttöpaneelin viestintävirhe.

P1 - Vesiastia on täynnä - Liitä poistoletku ja tyhjennä kerätty vesi. Jos suoja toistuu, soita apua.

Huomio: Kun jokin yllä mainituista vikatiloista tapahtuu, sammuta laite ja tarkista mahdolliset syyt. Käynnistä laite uudelleen, ja jos virhe ilmenee edelleen, sammuta laite ja irroita virtajohto. Ota yhteys valmistajaan tai valmistajan huoltoon tai vastaavaan pätevään henkilöön avun saamiseksi.

Toimintaohjeet

COOL-toiminto

• Paina MODE-painiketta, kunnes COOL-merkkivalo syttyy.
• Paina säätöpainikkeita "+" tai "-" valitaksesi haluamasi huonelämpötilan. Lämpötilan voi asettaa 17 °C - 30 °C / 62 °F - 86 °F (tai 88 °F) välille.
• Paina FAN SPEED -nappainta valitaksesi tuulettimen nopeuden.

HEAT-toiminto (ei vain viilentävissä malleissa)

- Paina "MODE"-näppäintä, kunnes "HEAT"-tilan merkkivalo syttyy. Lämpötilan voi asettaa 17 °C – 30 °C / 62 °F – 86 °F (tai 88 °F) välille. - Paina FAN SPEED -näppäintä valitaksesi tuulettimen nopeuden. Joissain malleissa tuulettimen nopeutta ei voi säätää HEAT-tilassa.

DRY-toiminto

• Paina "MODE"-näppäintä, kunnes "DRY"-tilan merkkivalo syttyy.
• Tässä tilassa voit valita tuulettimen nopeuden tai säätää lämpötilaa. Tuulettimen moottori toimii LOW-nopeudella.
• Pidä ikkunat ja ovet suljettuina parhaan kuivaustuloksen saavuttamiseksi.
• Älä aseta kanavaa ikkunaan.

AUTO-toiminto

• Asettaessasi ilmastointilaitteen automaattiseen tilaan, se automaattisesti valitsee viilentävän, lämmittävän (ei vain viilentävissä malleissa) tai tuuletintilan riippuen siitä, minkä lämpötilan olet valinnut ja mikä huoneen lämpötila on.
• Ilmastointilaite kontrolloi huoneen lämpötilaa automaattisesti asettamasi mittauspisteen ympärillä.
• AUTO-tilassa ei voi valita tuulettimen nopeutta.

HUOMAUTUS: AUTO-tilassa sekä AUTO-tilan että toimintatilan merkkivalot palavat.

FAN-toiminto

• Paina MODE-näppäintä, kunnes FAN-tilan merkkivalo syttyy.
• Paina FAN SPEED -näppäintä valitaksesi tuulettimen nopeuden. Lämpötilaa ei voi säätää.
• Älä aseta kanavaa ikkunaan.

AJASTIN-toiminto

• Kun laite on päällä, ajastinnäppäimen painaminen aloittaa automaattisen sammutuksen ohjelman ja TIMER OFF -merkkivalo syttyy. Paina UP-näppäintä valitaksesi haluamasi ajan. Paina TIMER-näppäintä 5 sekunnin ajan aloittaaksesi automaattisen käynnistyksen ohjelman. TIMER ON -merkkivalo syttyy. Paina ylös- tai alas (+ tai -) -näppäintä valitaksesi haluamasi automaattisen käynnistyksen aloitusajan.
• Kun laite on pois päältä, paina ajastinnäppäintä aloittaaksesi automaattisen käynnistyksen ohjelman. Painamalla näppäintä uudelleen viiden sekunnin sisällä aloitat automaattisen sammutuksen ohjelman.

• Paina ja pidä alhaalla UP- tai DOWN-näppäintä vaihtaaksesi automaattisen ajan 0,5 tunnin portain 10 tuntiin saakka, sitten 1 tunnin portain 24 tuntiin saakka. Kaukosäädin laskee aloitukseen jäljellä olevan ajan.
• Järjestelmä palaa automaattisesti näyttämään aiemman lämpötila-asetuksen, mikäli 5 sekunnin aikana ei ole toimintaa.
• Laitteen sammuttaminen tai käynnistäminen milloin tahansa tai ajastimen asettaminen nollaan peruuttaa automaattisen käynnistyksen/sammutuksen ajastimen. Toimintahäiriön esiintyessä automaattinen käynnistys/sammutus peruuntuu.

SLEEP/ECO-toiminto

• Painamalla tätä näppäintä valittu lämpötila nousee tai laskee 1 °C / 2 °F (tai 1 °F) portain 30 minuutin välein. Tämän jälkeen lämpötila nousee tai laskee 30 minuutin kuluttua uudelleen 1 °C / 2 °F (tai 1 °F). Uutta lämpötilaa ylläpidetään 7 tunnin ajan, kunnes palataan alkuperäiseen valittuun lämpötilaan. Tämä lopettaa SLEEP/ECO-tilan ja laite jatkaa toimintaa alkuperäisen ohjelmoinnin mukaisesti.
• HUOMAUTUS: Tämä toiminto ei ole saatavilla FAN- ja DRY-tiloissa.

Toiminta

Muut ominaisuudet

FOLLOW ME/LÄMPÖTILAN TUNTEMINEN -ominaisuudet (valinnainen)

HUOMIO: Tämän toiminnon voi aktivoida VAIN kaukosäätimellä. Kaukosäädin toimii termostaattina, joka mahdollistaa lämpötilan kontrolloinnin kaukosäätimen sijainnissa. Aktivoidaksesi Follow me/lämpötilan mittaus -ominaisuudet, osoita kaukosäätimellä laitetta ja paina Follow me/Temp Sensing -nappulaa. Kaukosäädin näyttää todellisen lämpötilan sen sijainnissa. Kaukosäädin lähettää signaalin ilmastointilaitteelle 3 minuutin välein, kunnes painat Follow Me/Temp Sensing -nappulaa uudelleen. Jos laite ei vastaanota Seuraa Minua/Lämpötilan Aistiminen -signaalia 7 minuutin aikana, laite poistuu tilasta automaattisesti.

HUOMAUTUS: Tämä toiminto ei ole saatavilla FAN- ja DRY-tiloissa.

FI

Automaattinen uudelleenkäynnistys

Jos laite sammuu odottamattomasti virran katkeamisen takia, se käynnistyy uudelleen aiemmilla asetuksilla automaattisesti virran palattua.

ODOTA 3 MINUUTTIA ENNEN KÄYTÖN JATKAMISTA

Kun laite on pysähtynyt, sitä ei voi käynnistää uudelleen ensimmäisen 3 minuutin aikana. Tämä on laitteen suojelemiseksi. Toimenpide alkaa automaattisesti 3 minuutin kuluttua.

ILMAVIRTAUKSEN SUUNNAN SÄÄTÖ

Säleventtiiliä voi säätää automaattisesti. Säädä ilmavirtauksen suuntaa automaattisesti:

• Kun virta on päällä, säleventtiili avautuu täysin.
• Paina SWING-näppäintä paneelissa tai kaukosäätimessä aloittaaksesi tuulettimen automaattisen liikkeen (swing).

Säleventtiili liikkuu ylös ja alas automaattisesti.

• Älä säädä säleventtiiliä manuaalisesti.

POWER MANAGEMENT -TOIMINTO

Kun ympäristön lämpötila on matalampi kuin asetettu lämpötila tietyn ajanjakson ajan, laite siirtyy automaattisesti power management -tilaan. Kompressori ja tuulettimen moottori lopettavat ja power management -merkkivalo syttyy. Kun ympäristön

Toiminta

lämpötila on korkeampi kuin asetettu lämpötila, laite lopettaa power management -tilan automaattisesti. Power management -merkkivalo muuttuu tummaksi ja kompressori ja/tai tuulettimen moottori käynnistyvät.

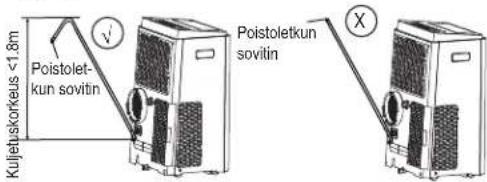

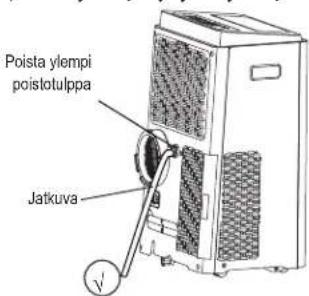

Veden kuivatus

• Kosteutta vähentävässä tilassa poista ylempi tyhjennystulppa

laitteen takaosasta, asenna tyhjennysliitin (5/8" universaali naaras) 3/4" letkun kanssa (osto erikseen). Malleissa, joissa ei ole tyhjennysliitintä, liitä letkun pää reikään. Aseta letkun avoin pää suoraan viemärin päälle kellarikerroksessa.

HUOMAUTUS: Viilennystilan aikana asenna ylempi tyhjennystulppa takaisin laitteeseen maksimaalisen toimintakyvyn varmistamiseksi ja vuotojen estämiseksi.

• Lämpöpumppaavan tilan aikana poista alempi tyhjennystulppa laitteen takaosasta, asenna tyhjennysliitin (5/8" universaali naaras) 3/4" letkun kanssa (osto erikseen). Malleissa, joissa ei ole tyhjennysliitintä, liitä letkun pää reikään. Aseta letkun avoin pää viemärin yläpuolelle kellarikerroksessa.

HUOMAUTUS: Huolehdi, että letku on kiinnitetty oikein ja vuotoja ei ole.

Toiminta

Ohjaa letku viemärin päähän varmistaen, ettei letkussa ole kiertymiä, jotka estävät veden virtauksen. Aseta letkun pää viemäriin ja huolehdi, että letku johtaa alaspäin ja antaa veden virrata. (Katso merkitty kuvaaja) Älä koskaan päästä sitä ylöspäin (Katso merkitty kuvaaja). Kun viemäriletku ei ole käytössä, varmista, että oikea viemäritulppa on asennettu vuodon estämiseksi.

Kun pohjan vesiastian veden määrä saavuttaa asetetun tason, laite piippaa 8 kertaa ja digitaalinäytöllä näkyy "P1". Tällöin ilmastointi/ilmankuivaus loppuu automaattisesti. Tuulettimen moottori jatkaa toimimista joka tapauksessa (tämä on normaalia). Siirrä laite tyhjennyspaikkaan varovasti, poista

pohjan tyhjennystulppa ja anna veden valua ulos. Aseta pohjan tyhjennystulppa takaisin ja käynnistä laite uudelleen kunnes "P1"-symboli katoaa.

Jos virhe toistuu, soita tukeen.

HUOMAUTUS: Ennen käyttöä varmista, että pohjan tyhjennystulppa on paikallaan vuodon estämiseksi.

Merkkivalot:

Ajastin päällä -merkkivalo;

Ajastin pois päältä -merkkivalo;

Kuivan toimintatilan merkkivalo;

Automaattisen tilan merkkivalo;

Tuuletintilan merkkivalo;

Viilentävän toimintatilan merkkivalo;

Lämmittävän toimintatilan merkkivalo;

8 FOLLOW ME -valo

Celsius-astetta;

Power management -tilan merkkivalo (joissakin malleissa);

Fahrenheit-astetta (joissain malleissa);

High-tuuletinnopeuden merkkivalo;

Med-tuuletinnopeuden merkkivalo;

Low-tuuletinnopeuden merkkivalo;

Ionisaattori-merkkivalo;

Nukkumistilan merkkivalo;

Ylläpito

VAROITUS:

• Irroita laite pistorasiasta aina ennen puhdistusta tai huoltoa.
• ÄLÄ käytä sytyviä nesteitä tai kemikaaleja laitteen puhdistamiseen.
• ÄLÄ pese laitetta juoksevan veden alla. Näin tekeminen aiheuttaa sähköiskun vaaran.
• ÄLÄ KÄYTÄ laitetta, jos virtalähde vahingoittui puhdistuksen aikana. Vahingoittunut virtajohto on korvattava uudella, valmistajalta saatavalla johdolla.

Puhdista ilmansuodatin

FI

Ylläpitovinkkejä

• Huolehdi, että suodatin puhdistetaan kahden viikon välein optimaalisen suorituskyvyn takaamiseksi.
• Vesiastia tulisi tyhjentää heti P1-virheen tapahduttua ja ennen varastointia homeen muodostumisen estämiseksi.
• Eläintalouksissa säleikkö on säännöllisesti pyyhittävä, jotta laite ei tukkeutuisi eläinten karvoista.

Puhdista laite

Puhdista laite kostealla, nukattomalla liinalla ja miedolla pesuaineella. Kuivaa laite kuivalla, nukattomalla liinalla. Varastoi laite, kun sitä ei käytetä.

• Kuivaa laitteen vedenkeräysastia seuraavan osion ohjeiden mukaisesti.
• Käytä laitetta FAN-tilassa 12 tunnin ajan lämpimässä huoneessa kuivataksesi sen sisäosat homeen muodostumisen estämiseksi.
• Sammuta laite ja irrota se pistorasiasta
• Puhdista ilmansuodatin edellisen osion ohjeiden mukaisesti.

Asenna puhdas ja kuiva suodatin ennen varastointia.

• Poista paristot kaukosäätimestä.

Huolehdi, että laitetta säilytetään viileässä, pimeässä paikassa. Suoralle auringonpaisteelle tai äärimmäiselle kuumuudelle altistuminen voi vähentää laitteen elinikää.

Vikadiagnoosi

Tarkista laite seuraavan lomakkeen mukaisesti ennen huollon tilaamista:

Ongelma Mahdollinen aiheuttäja	Ongelmien kartoittaminen
Laite ei käynnisty ON/OFF -nappia painettaessa.	P1-vikakoodi	Vesiastia on täynnä. Sammuta laite, tyhjennä vesi vesiastiasta ja käynnistä laite uudelleen.
	COOL-tilassa: huoneen lömpötila on mata-lampi kuin asetetu lämpötila	Nollaa lämpötila
Laite ei viillennä hyvin	Pöly tai elänten karvat ovat tukkineet ilmansuodattimen	Sammuta laite ja puhdista suodatin ohjeiden mukaisesti
	Poistolektua ei ole kytketty tai se on sukos-sa	Sammuta laite, irrota letku, tarkista sukos ja kytke letku uudelleen.
	Laitteen jäähydtysaine on vähissä.	Pyydä huoltoteknikkoa tarkastamaan laite ja täytämään jäähydtysaine
	Asetetu lämpötila on liian korkea Vähennä asettua lmpötilaa
	Huoneen ikkunat ja ovet ovat auki Huolehdi, että kaikk ikkunat ja ovet on suljetti
	Huoneen pinta-ala on liian suuri Tarkista viellnysalue
	Huoneessa on lämmitimiä Mikäli mahdollista, poista lämmitimet
Laite on kovaääninen ja tärisee liikaa	Lattia ei ole tasainen Aseta laite tasaiselle, lakaalle alustalle
	Pöly tai elänten karvat ovat tukkineet ilmansuodattimen	Sammuta laite ja puhdista suodatin ohjeiden mukaisesti
Laite pitää lorisevaa äntä	Äänen aiheittaa laitteen sisällä virtaava jäähydtysaine	Tämä on normalaia

Suunnittelu- ja yhteensopivuusohjeet

Suunnitteluilmoitus

Varmistaaksemme tuotteidemme optimaalisen suorituskyvyn, yksikön ja kaukosäätimen suunnittelutiedot voivat muuttua ilman ennakkoilmoitusta.

Tietoa energialuokituksesta

Tämän laitteen energialuokitus perustuu asennukseen, jossa käytetään pidentämätöntä poistoilmakanavaa ilman ikkunan liukusovitinta tai seinäadapteria A (kuten näytetty tämän käyttöoppaan asennus-kohdassa)

Laitteen lämpötila-alue

Tila Lämpötila-alue
Viileä 17-35°C (62-95°F)
Kuiva 13-35°C (55-95°F)
Lämmitys(lammönpumppaustila)	5-30°C (41-86°F)
Lämmitys(sähköllämmitystila) ≤30°C (86°F)

Poistoletkun asennus:

Poistoletku ja sovitin on asennettava tai poistettava käyttöohjeen mukaisesti.

COOL, HEAT ja AUTO -tiloissa on asennettava poistoletku.

FAN, DEHUMIDIFY ja HEAT (sähkölämmitteinen) -tiloissa poistoletku on poistettava.

Huomio: Malli MPPB-14CRN7-QB6 tulisi kytkeä virtalähteeseen, jossa järjestelmän impedanssi on maksimissaan 0.316 ohm. Viranomainen voi asettaa yhteyden rajoituksia laitteen käyttämiseen silloin, kun järjestelmän impedanssi käyttöpaikalla on yli 0.316 ohm.

Sosiaalinen huomautus

Käytettäessä tätä ilmankuivaajaa Euroopan maissa, seuraavia ohjeita on noudatettava:

HÄVITTÄMINEN: Älä hävitä tätä tuotetta lajittelemattoman yhdyskuntajätteen mukana. Tällainen jäte on kerättävä erikseen erityiskäsittelyä varten.

Tämän laitteen hävittäminen kotitalousjätteen mukana on kielletty.

Hävittämiseen on useita vaihtoehtoja:

A) Kunta on perustanut keräysjärjestelmiä, joissa elektroniikkajäte voidaan hävittää vähintään maksutta. B) Ostaessa uutta tuotetta, jälleenmyyjä ottaa takaisin vanhan tuotteen vähintään maksutta. C) Valmistaja ottaa takaisin vanhan laitteen hävittämistä varten vähintään maksutta. D) Koska vanhat tuotteet sisältävät arvokkaita resursseja, ne voidaan myydä myös romumetallin jälleenmyyjille. Jätteen hävittäminen metsiin ja luontoon vaarantaa terveytesi, kun vaaralliset aineet vuotavat pohjaveteen ja päätyvät elintarvikeketjuun.

Muita vinkkejä

1. Syttyviä jäähdytysaineita sisältävien välineiden kuljetus: Katso kuljetussäännökset
2. Välineiden merkintä kyltein: Katso paikalliset säännökset
3. Syttyviä jäähdytysaineita sisältävien laitteiden hävittäminen: Katso kansalliset säännökset.
4. Välineiden/laitteiden varastointi Laitteen varastointi tulisi suorittaa valmistajan ohjeiden mukaisesti.
5. Pakattujen (myymättömien) laitteiden varastointi Säilytyspakkausten suojaus on suunniteltava siten, että mekaaninen vaurio pakkauksessa olevaan laitteeseen ei aiheuta jäähdytysaineen vuotamista. Yhdessä varastoitavien laitteiden enimmäismäärä määräytyy paikallisten määräysten mukaisesti.
6. Huoltotietoa

1) Alueen tarkistus Ennen syttyvien jäähdytysaineiden käsittelyyn liittyvien töiden aloittamista on varmistettava, että syttymisen riski minimoidaan. Ennen jäähdytysjärjestelmän korjaamisen aloittamista on noudatettava seuraavia varotoimia.

FI

2) Työmenetelmät Työ on suoritettava valvotulla tavalla minimoiden syttyvän kaasun tai höyryn esiintyminen työn aikana. 3) Yleinen työalue Ylläpitohenkilökunnalle ja muille alueella työskenteleville on annettava ohjeet suoritettavasta työstä. Työ suljetuissa tiloissa on välttävää. Työskentelyaluetta ympäröivä alue on eristettävä. Varmista, että alueen olosuhteet ovat turvalliset kontrolloimalla syttyvää materiaalia. 4) Jäähdytysaineen esiintymisen tarkastaminen Alue on tarkistettava sopivalla jäähdytysainemittarilla ennen työtä ja sen aikana, jotta voidaan varmistaa, että teknikko tuntee mahdollisesti syttyvät olosuhteet. Varmista, että käytössä olevat vuodon havaitsevat laitteet soveltuvat yhteiskäyttöön syttyvien jäähdytysaineiden kanssa, eli ne ovat kipinöimättömät, tiivistetyt tai luonnostaan turvalliset. 5) Palosammuttimen mukanaolo Jos jäähdytyslaitteen tai sen osien parissa tehdään kuumaa työtä, asianmukaisten sammutuslaitteiden on oltava saatavilla. Pidä kuivaa jauhetta tai CO2-sammutinta latausalueen vieressä.

Muita vinkkejä

6) Ei sytytyslähteitä

Henkilöt, jotka työskentelevät jäähdytysjärjestelmän putkien parissa, jotka sisältävät tai ovat sisältäneet syttyvää jäähdytysainetta, eivät saa käyttää mitään sytytyslähdettä tavalla, joka voi aiheuttaa tulipalon tai räjähdyksen. Kaikki mahdolliset sytytyslähteet, mukaan lukien tupakointi, on pidettävä tarpeeksi kaukana alueista, joilla asennetaan, korjataan, poistetaan ja hävitetään laitetta. Näiden toimien aikana syttyvää jäähdytysnestettä voi mahdollisesti vapautua ympäröiviin tiloihin. Ennen työn aloittamista laitetta ympäröivä alue on tutkittava ja on varmistettava, ettei syttyviä vaaroja tai sytytysriskejä ole. Ei tupakointia -kylttien tulisi olla esillä. 7) Ilmastoitu alue

Varmista, että alue on avoin tai riittävästi ilmastoitu ennen järjestelmään murtautumista tai kuuman työn tekemistä. Ilmanvaihdon on jatkuttava työn suorittamisen ajan. Ilmastoinnin on turvallisesti poistettava mahdollinen vapautuva jäähdytysaine ja mieluiten karkoitettava se ilmakehään ulkoisesti.

8) Jäähdytyslaitteiden tarkastus

Jos sähköosia vaihdetaan, niiden on oltava vaatimusten mukaisia ja sovittava tarkoitukseen. Valmistajan ylläpito- ja huolto-ohjeita on aina noudatettava. Jos olet epävarma, ota yhteyttä valmistajan tekniseen tukeen avun saamiseksi.

Seuraavat tarkastukset on suoritettava, jos käytössä on syttyviä jäähdytysnesteitä:

Latauskoko on linjassa sen huoneen koon kanssa, johon jäähdytinnestettä sisältäviä osia on asennettu; ilmanvaihtokoneisto ja pistorasiat toimivat asianmukaisesti eikä niitä ole estetty; Jos käytössä on epäsuora jäähdytyspiiri, toissijainen piiri on tarkistettava jäähdytysaineen varalta; Merkintöjen laitteessa on pysyttävä näkyvänä ja luettavana. Merkinnät ja merkit, jotka eivät ole luettavissa, on korjattava; Jäähdytysputki tai muita komponentteja on asennettu niin, että ne eivät todennäköisesti altistu aineille, jotka voivat syövyttää jäähdytysainetta sisältäviä osia, ellei komponentteja ole tehty syöpymättömistä aineista tai ne on suojattu syöpymistä vastaan.

Muita vinkkejä

9) Elektronisten laitteiden tarkistus

Elektronisten osien korjauksen ja huollon tulisi sisältää alustavan turvallisuustarkistuksen ja osien tarkistuksen. Jos ilmenee vika, joka voi vaarantaa turvallisuuden, sähkövirtaa ei saa kytkeä piiriin ennen kuin ongelma on käsitelty asianmukaisesti. Jos vikaa ei voida korjata heti mutta toiminnan jatkaminen on välttämätöntä, riittävää väliaikaista ratkaisua on käytettävä. Tästä pitää ilmoittaa laitteiston omistajalle, jotta kaikkia osapuolia on informoitu.

Alustavien turvallisuustarkastusten tulee sisältää seuraavat tarkastukset:

Että kondensaattorit tyhjennetään: tämä on tehtävä turvallisesti, jotta kipinöinnin mahdollisuus voidaan välttää;

Että irrallisia komponentteja ei ole ja että johdotus ei ole näkyvissä, kun järjestelmää ladataan, palautetaan tai puretaan; Että maadoitus on jatkuvaa.

1. Sinetöityjen komponenttien korjaus

1) Sinetöityjen komponenttien korjauksen aikana kaikki sähkölaitteet on irrotettava käsiteltävästä laitteesta ennen sinetöityjen suojien poistamista jne. Jos huollon aikana on välttämätöntä saada sähkövirtaa, pysyvästi toimiva vuotojen

ilmaisin on sijoitettava kaikista kriittisimpään kohtaan varoittamaan mahdollisesti vaarallisesta tilanteesta.

2) Seuraavaan on kiinnitettävä erityistä huomiota sen varmistamiseksi, että elektronisten komponenttien parissa työskenneltäessä koteloa ei imetä niin, että suojauksen taso muuttuu.

Tämä sisältää kaapelit, ylimääräiset liitännät, liittimet, joita ei ole tehty alkuperäisten vaatimusten mukaisesti, vaurioituneet tiivisteet, virheelliset asennukset jne.

Varmista, että laitteet on asennettu turvallisesti.

Varmista, että tiivisteet tai tiivistemateriaalit eivät ole heikentyneet niin, etteivät ne enää estä syttyvien materiaalien sisääntuloa. Varaosien on oltava linjassa valmistajan vaatimusten kanssa.

HUOMAUTUS: Silikonitiivisteiden käyttö saattaa estää joidenkin vuodon estävien laitteiden tehokkuutta. Luonnostaan turvallisia komponentteja ei tarvitse eristää ennen niiden käsittelyä.

1. Luonnostaan turvallisten komponenttien korjaus: Älä käytä pysyviä induktiivisia tai kapasitiivisia kuormituksia piirissä varmistamatta, että ne eivät ylitä laitteelle sallittua jännitettä ja virtaa. Luonnostaan turvalliset komponentit ovat ainoat, joita

Muita vinkkejä

voidaan käsitellä sytyvässä ilmapiirissä. Testilaitteella on oltava oikea luokitus. Korvaa komponentteja vain valmistajan määräämin osin. Muut osat voivat johtaa jäähdytysaineen syttymiseen vuodon takia.

9. Kaapelointi

Tarkista, että kaapelointi ei altistu kulumiselle, syöpymiselle, ylimääräiselle paineelle, värinälle, teräville reunoille tai muille haitallisille ympäristövaikutuksille. Tarkastuksessa on otettava huomioon myös kompressoreista tai puhaltimista johtuvat ikääntymisen tai jatkuvan värähtelyn vaikutukset.

10. Syttyvien jäähdytysaineiden havaitseminen

Missään olosuhteissa ei saa käyttää sytytyslähteitä mahdollisten jäähdytysnestevuotojen etsimiseen. Halogeenipoltinta (tai muuta poltinta, jossa on avotuli) ei saa käyttää.

On noudatettava erityistä varovaisuutta varmistettaessa, ettei jäähdytysjärjestelmää ylitäytetä. Ennen järjestelmän uudelleentäyttöä se tulee painetestata OFN:llä. Järjestelmä on vuototestattava täytön lopuksi ja ennen käyttöönottoa. Vuodon seurantatesti on tehtävä ennen alueelta poistumista.

11. Keinot vuodon havaitsemiseen

Seuraavat vuodonhavaitsemismenetelmät katsotaan hyväksytyiksi järjestelmille, jotka sisältävät syttyviä jäähdytysaineita. Elektronisia vuodonhavaitsemislaitteita voidaan käyttää havaitsemaan syttyviä jäähdytysaineita, mutta herkkyys ei välttämättä ole riittävä tai saattaa tarvita uudelleenkalibroinnin. (Havaitsemislaitteet tulee kalibroida jäähdytysaineesta vapaassa tilassa.) Varmista, että ilmaisin ei ole mahdollinen sytytyslähde ja että se on soveltuva käytettävälle jäähdytysaineelle. Vuodonhavaitsemisvälineet tulee asettaa prosentteina kylmäaineen LFL:sta, ne tulee kalibroida käytetylle jäähdytysaineelle ja sopiva kaasun prosenttiosuus (maksimissaan 25 %) on varmistettava. Vuodonhavaitsemisnesteet sopivat käytettäväksi useimpien jäähdytysaineiden kanssa, mutta klooria sisältävien aineiden käyttöä tulee välttää, koska kloori saattaa reagoida jäähdytysaineen kanssa ja syövyttää kupariputkistoa. Jos vuotoa epäillään, kaikki tuli on poistettava/tukahdutettava. Jos havaitaan jäähdytysaineen vuoto joka vaatii juottoa, kaikki jäähdytysaine on poistettava järjestelmästä tai eristettävä (sulkemalla venttiilit) vuodosta kauimmaiseen järjestelmän

Muita vinkkejä

osaan. Hapotonta typpeä syötetään järjestelmän läpi sekä ennen juottoprosessia että sen aikana.

1. Poisto ja evakuointi

Jäähdytyspiirin avaamisen yhteydessä korjausten tai muun syyn vuoksi on noudatettava tavanomaisia toimintatapoja. On kuitenkin tärkeää noudattaa parhaita käytäntöjä, koska syttymisriski on olemassa. Seuraavaa menettelyä on noudatettava:

Poista jäähdytysneste

Puhdista piiri inertillä kaasulla;

Poista aine;

Puhdista inertillä kaasulla uudelleen;

Avaa piiri leikkaamalla tai juottamalla.

Kylmäaineen varaus on kerättävä oikeisiin talteenottopulloihin. Järjestelmä täytyy huuhdella OFN:llä, jotta laitteesta saadaan turvallinen. Prosessi täytyy mahdollisesti toistaa useaan kertaan. Tehtävässä ei saa käyttää paineilmaa tai happea.

Huuhtelu on tehtävä katkaisemalla järjestelmän tyhjiö OFN:llä ja jatkamalla sen täyttöä, kunnes työpaine saavutetaan. Tämän jälkeen ilma päästetään ulos ja viimein vedetään tyhjiöön.

Prosessi tulee toistaa, kunnes järjestelmässä ei enää ole

jäähdytysainetta. Kun loppu OFN:stä käytetään, järjestelmä on palautettava ilmakehän paineeseen, jotta työ voi tapahtua. Tämä toimenpide on ehdottoman tärkeä, jos juottotöitä putkistossa tehdään.

Varmista, että tyhjiöpumpun ulostulo ei ole lähellä syttymislähteitä ja että ilmanvaihto on saatavilla.

1. Lataustoimenpiteet

Normaalien lataustoimenpiteiden lisäksi on noudatettava seuraavia vaatimuksia.

Varmista, että eri jäähdytysaineiden kontaminaatiota ei tapahdu latauslaitteita käytettäessä. Letkujen ja reittien on oltava mahdollisimman lyhyitä, jotta niiden sisältämä jäähdytysaineen määrä voidaan minimoida.

14. Käytöstä poisto

Ennen näihin toimenpiteisiin ryhtymistä on varmistettava, että teknikko tuntee välineet ja yksityiskohdat täysin.

On suositeltavaa, että kaikki kylmäaineet poistetaan turvallisesti. Ennen tähän tehtävään ryhtymistä on otettava näyte kaikista öljy- ja kylmäainenesteistä analyysia varten ennen uudelleenkäyttöä. On tärkeää, että sähkövirtaa on saatavilla ennen toimiin ryhtymistä.

Muita vinkkejä

a) Tutustu laitteeseen ja sen toimintoihin. b) Eristä järjestelmä elektronisesti. c) Ennen toimenpiteisiin ryhtymistä varmista, että:

Mekaanisia käsittelylaitteita on tarvittaessa saatavilla kylmäainesylinterien käsittelyä varten; kaikki henkilökohtaiset suojavarusteet ovat saatavilla ja niitä käytetään oikein; pätevä henkilö valvoo palautumisprosessia jatkuvasti; keräyslaitteet ja sylinterit vastaavat standardeja. d) Jos mahdollista, tyhjennä kylmäainejärjestelmä. e) Jos tyhjiö ei ole mahdollinen, tee imusarja siten, että kylmäaine on mahdollista poistaa järjestelmän eri osista. f) Varmista, että sylinteri sijaitsee vaa'alla ennen palautumista. g) Käynnistä palautumislaite ja käytä sitä valmistajan ohjeiden mukaisesti. h) Älä ylitäytä sylinterejä. (Enintään 80 % täyttö). i) Älä ylitä sylinterin maksimipainetta edes väliaikaisesti. j) Kun sylinterit on täytetty oikein ja prosessi on suoritettu oikein, varmista, että sylinterit ja laitteet poistetaan paikalta heti ja kaikki laitteessa olevat eristysventtiilit suljetaan. k) Kerättyä kylmäainetta ei saa laittaa toiseen kylmäainejärjestelmään, ellei sitä ole puhdistettu ja tarkistettu.

15. Merkinnät

Laite on merkittävä kertoen, että se on poistettu käytöstä ja tyhjennetty kylmäaineesta. Merkintä on päivättävä ja allekirjoitettava. Varmista, että laitteessa on merkintöjä kertoen siitä, että se sisältää syttyvää kylmäainetta.

16. Talteenotto

Poistettaessa kylmäainetta järjestelmästä huoltoa tai käytöstä poistamista varten suositellaan, että kaikki kylmäaine poistetaan turvallisesti.

Siirrettäessä kylmäainetta sylintereihin on varmistettava, että vain sopivia kylmäainesylintereitä käytetään.

Varmista, että käytössä on oikea määrä sylintereitä koko järjestelmän latauksen ylläpitämiseen. Kaikki käytettävät sylinterit on tarkoitettu talteenotetulle kylmäaineelle ja nimetty kyseiselle kylmäaineelle (esim. erityissylinterit kylmäaineen talteenottoa varten). Sylinterit on varustettava paineenhallintaventtiilillä ja niiden sulkuventtiileillä, jotka ovat hyvässä toimintakunnossa.

Tyhjät talteenottosylinterit tyhjennetään ja mikäli mahdollista myös kylmäytetään ennen talteenottoa.

Talteenottolaitteiston on oltava hyvässä kunnossa, tarjottava laitteiden käyttöä koskevat ohjeet ja oltava sopiva syttyvien

Muita vinkkejä

jäähdytysaineiden käyttöönottoa varten. Lisäksi kalibroitujen vaakojen on oltava käytettävissä ja hyvässä toimintakunnossa. Letkuissa on oltava vuotamattomat irrotuskytkimet ja niiden on oltava hyvässä kunnossa. Ennen palautuslaitteiston käyttöä tarkista, että se on tyydyttävässä toimintakunnossa, sitä on huollettu asianmukaisesti ja että kaikki siihen liittyvät sähkökomponentit on suljettu jäähdytysaineen vuotamisen varalta. Jos olet epävarma, ota yhteys valmistajaan. Talteenotettu jäähdytysaine on palautettava jäähdytysaineen toimittajalle oikeassa talteenottosylinterissä ja asianmukainen jätteiden siirtoilmoitus on järjestetty. Älä sekoita kylmäainetta talteenottovälineisiin tai etenkään sylintereihin. Jos kompressoreja tai niiden öljyä poistetaan, varmista, että ne on tyhjennetty hyväksyttävälle tasolle sen varmistamiseksi, että syttyvää kylmäainetta ei jää voiteluaineeseen. Poistoprosessi on suoritettava ennen kompressorin palauttamista toimittajille. Prosessin nopeuttamiseksi voidaan käyttää vain sähkölämmitystä kompressorin runkoon. Kun öljy poistetaan järjestelmästä, se on tehtävä turvallisesti.
