Tuotetyyppi	Kiikarit
Merkki	Zeiss
Malli	Conquest HDX 8x42
Suurennus	8x
Objektiivin halkaisija	42 mm
Lähtöpupillin halkaisija	5,25 mm
Hämäräluku	18,3
Näkökenttä 1000 m:ssä	128 m
Subjektiivinen näkökulma	59°
Lyhin tarkennusetäisyys	2 m
Diopterin säätöalue	+4 dpt
Lähtöpupillien etäisyys	17 mm
Silmienväli	54–74 mm
Prismajärjestelmä	Schmidt-Pechan
Linssipinnoitus	LotuTec® / T*
Typpitäyttö	Kyllä (vuotosuojattu)
Tiiviys	400 mbar
Käyttölämpötila	-20 – +63 °C
Pituus	150 mm (5,9 tuumaa)
Leveys (65 mm silmienvälillä)	120 mm (4,7 tuumaa)
Paino	715 g (25,2 oz)
Tarkennuksen säätö	Keskirulla + lukittava diopterikompensointi
Okulaarisilmäkupit	4 asentoa, irrotettavissa puhdistusta varten
Kantohihna	Mukana, säädettävä
Suojukset	Okulaarisuojukset ja objektiivisuojukset mukana (L/R-merkit)
Jalusta-adapteri	1/4" liitäntä (ei sisälly 8x42-malliin)
Huolto	Puhdistus puhaltamalla ja optisella liinalla, LotuTec®-pinnoite
Varaosat	Okulaarisilmäkupit, jalusta-adapteri, hihna, suojukset
Käyttöohje	Saatavilla PDF-muodossa, monikielinen

Usein kysytyt kysymykset - Conquest HDX 8x42 ZEISS

Kuinka säätää silmienväli?

Säädä putkien väliä, kunnes näet yhden pyöreän kuvan. Säätöalue on 54–74 mm.

Kuinka tehdä tarkennus?

Sulje oikea silmä ja käännä keskellä olevaa tarkennusrullaa tarkentaaksesi vasemmalla silmällä. Sulje sitten vasen silmä ja säädä diopterikompensointia omalla rullallaan.

Kuinka lukita diopterikompensointi?

Kierrä okulaarisilmäkuppi auki (a), vedä säätörullaa ylös lukituksen avaamiseksi (b), käännä säätääksesi (c), paina sitten rulla alas lukitaksesi (d).

Kuinka havainnoida silmälasien kanssa tai ilman?

Ilman silmälaseja kierrä okulaarisilmäkupit yläasentoon. Silmälasien kanssa kierrä ne ala-asentoon. Silmäkupeissa on 4 naksahdusasentoa.

Kuinka puhdistaa linssit?

Puhalla ensin suuret hiukkaset pois, käytä sitten optista puhdistusliinaa. LotuTec®-pinnoite helpottaa puhdistusta.

Kuinka vaihtaa okulaarisilmäkupit?

Kierrä silmäkupit kokonaan irti vastapäivään. Puhdistuksen tai vaihdon jälkeen kierrä ne takaisin myötäpäivään, kunnes ne napsahtavat ala-asentoon.

Kuinka asentaa kantohihna?

Kiinnitä hihna okulaarisuojuksen kiinnityspisteisiin, säädä pituus kiristämällä tai löysäämällä.

Kuinka käyttää suojuksia?

Okulaarisuojus asetetaan silmäkupeille. Objektiivisuojukset (L/R-merkit) pysyvät paikoillaan ja avataan ennen käyttöä.

Voidaanko kiikarit asentaa jalustaan?

Kyllä, 1/4" liitännän ansiosta jalusta-adapteria varten. Adapteri ei sisälly 8x42-malliin, mutta sen voi ostaa erikseen (tuotenro 57 83 88).

Mitä lisävarusteita on saatavilla?

Lisävarusteet: jalusta-adapteri, yleisteline Binofix, lisähihna, varaosasuojukset. Katso käyttöohjeen Lisävarusteet-luku.

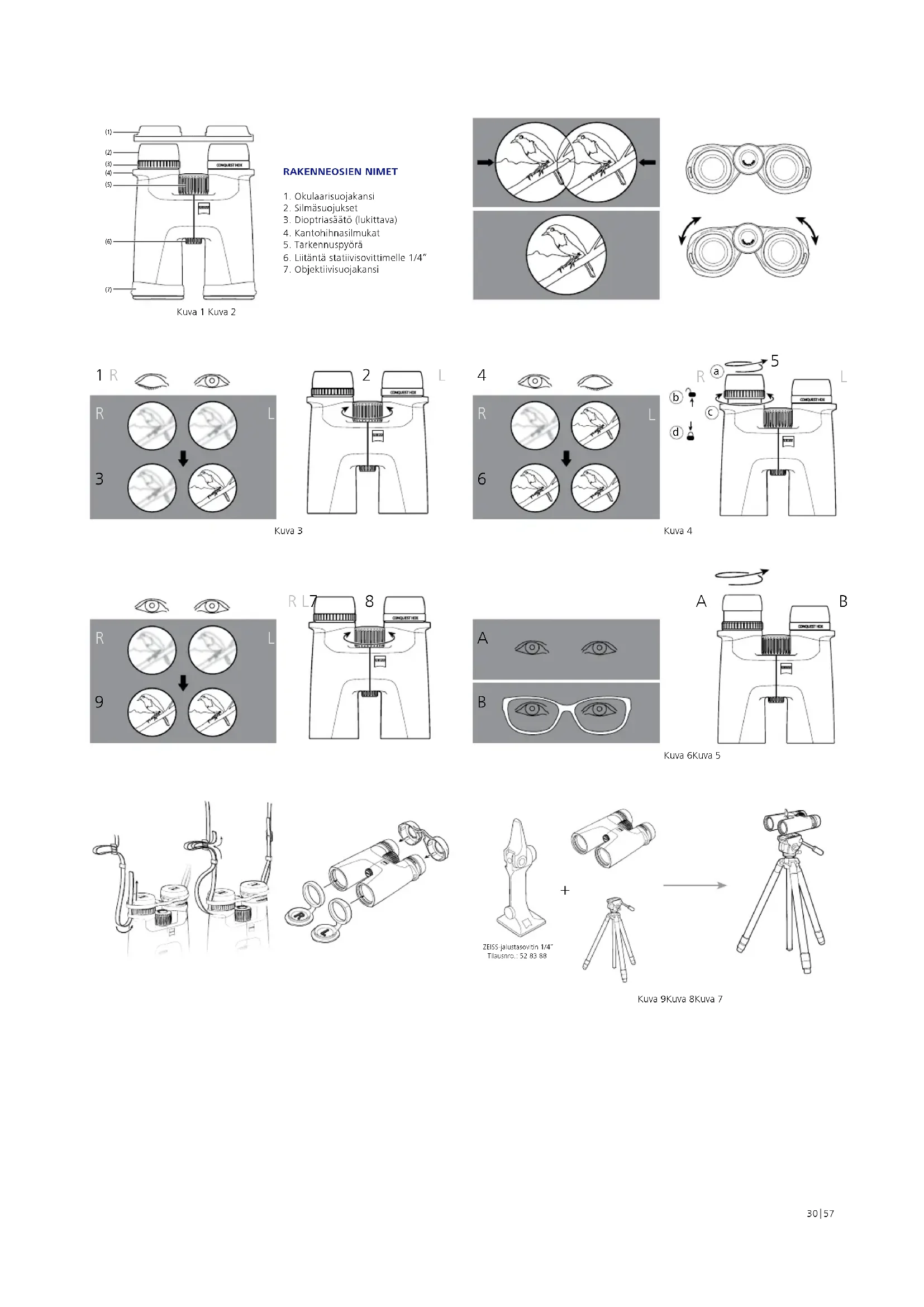

KÄYTTÖOHJE Conquest HDX 8x42 ZEISS

1. Okulaarisuojakansi
2. Silmäsuojukset
3. Dioptriasäätö (lukittava)
4. Kantohihnasi mukat
5. Tarkennuspyörä
6. Liitäntä statiivisovittimelle 1/4"
7. Objektiivisuojakansi

Onnittelumme, olet tehnyt hyvän valinnan hankkiessasi uudet ZEISS CONQUEST HDX® -kilkarit. Voit nyt nauttiä luonnollisen näköisten kuvien tarjoamasta valkuttavasta kokemuksesta, jolle on ominaista erittäin kirkas kuva ja äärimmäisen korkea väritarkkuus.

ZEISS-merkkituotleet tunnelaan erinomaisista optisista ominaisuuksista, tarkkuusvalmistuksesta ja pitkästä käyttölästä. Noudata seuraavia käyttöohjeita, jotta voit hyödyntää tuotetta optimaalisesti ja luotettavasti monien vuosien ajan.

Noudata turvallisuusohjeita, jotka ovat luettavissa osoitteessa:

Tuote Tilausnumero Toimituksen sisältö

8 x 32 52 32 14 Kikarit
10 x 32 52 32 15	OkulaarisuojakansiObjektivisuojakansiKantohinna Kantolaukku ja kantohihnaOptiikan puhdistuspyyhePikaopasTurvallisuusohjeetJalustasovitin 1⁄4" (vain 15 x 56)
8 x 42 52 42 14
10 x 42 52 42 15
8 x 56 52 56 34
10 x 56 52 56 35
15 x 56 52 56 36

Silmävälin sovittaminen (pupillietäisyys)

Taita molempia kiikaripuoliskoja keskiakselin ympäriilä vastakkain, kunnes molempien okulaarien etäisys vastaa silmiesi etäisyyttä. Nain saat aikaan silmillesi ihanteellisen kuvan. Silmien ihanteellinen etäisys on saavutettu silloin, kun molemmilla silmillä katseitaessa näkyy pyöreä kuva (kuva 2).

Kuvan terävyyden säätäminen

Kilkareissa on tarkennuspyörä ja pyörä dioptriasäätöön. Sulje säätöä varten oikea silmä ja säädä tarkennuspyörällä vasemman kikaripuoliskon kuva tarkaksi (kuva 3). Sulje sen jälkeen vasen silmä ja säädä - mikäll tarpeen - oikean kikaripuoliskon kuvantarkkuus dioptriasäädöllä (kuva 4). Lisätietoja löydät seuraavasta kappaleesta. Dioptriasäätö on varustettu asteikolla, jossa on merkit "+" ja "-" ja indeksipiste lähtökohtana. Merkitse oma henkilökohtainen asetuksesi. Siten voit säätää oman dioptriasäätösi nopeasti kaikista kiikareista.

Eri etäisyyksillä tapahtuvaa tarkennusta varten on käytettävä vain tarkennuspyörää (kuva 5).

Ohje: Käytä aina samaa objektia, jotta molemmat kuvat ovat tarkennettuja.

Diopterin lukko

Kilkareissa on lukitusmekanismi, joka estää diopterikompensaation ei-toivotun saädön (kuva 4).

Säädä diopteria ruuvaamalla ensin silmäsuojukset (a) irti. Voit sitten vetää diopterin säätörengasta ylospäin avataksesi sen (b). Vaihda diopterit edellä kuvatulla tavalla käantämällä diopterin säätörengasta (c). Kun kuvan tarkennus on säädetty oikein, paina diopterin säätörengasta takaisin alas sen lukitsemiseksi (d).

Silmäsuojusten asentaminen, käyttö silmälasien kanssa ja ilman silmälaseja

Kun tarkkailet ilman silmälaseja, käytä laitetta silmäsuojukset ulosvedettyinä. Käännä silmäsuojuksia vastapäivään ylöspäin haluamallasi tavalla ylimpään kiinnitykseen asti (kuva 6 – kuva A).

Silmäsuojukset on kiinnitettävissä neljään asentoon: ylempään ja alempaan sekä kahteen välasentoon. Kyseisellä asetusmahdollisuudella voidaan säädellä silmän etäisyyttä lähtöpupilliin ja sääto voidaan siten tehdä yksilöllisesti jokaiselle kayttajälle.

Käytettäessä silmälaseja katselun aikana silmäsuojukset käännetään alaspäin (myötäpäivään), kunnes ne ovat alimmassa asennossa (kuva 6 – kuva B).

Ohje: Jos jatkat silmäsuojusten kääntämistä vastapäivään, kun ne ovat uloskieretyssä tilassa, ne voivat irrota. Tämä on tarkoituksellista, katso "Silmäsuojusten puhdistus ja vaihto".

Silmäsuojusten puhdistus ja vaihto

Silmäsuojukset voi kiertää vaihtoa tai puhdistusta varten kokonaan irti klikareista. Kuten kuvassa 6 on esitetty, kierra silmäsuojukset ulos ylimpään lukitustasoon asti ja jatka kääntämistä samaan suuntaan kierteen yli, kunnes silmäsuojukset on kokonaan irrotettu.

Kun olet puhdistanut tai vaihtanut silmäsuojukset, käännä ne myötäpäivään kokonaan sisään okulaarin (katso myös kohta "Silmäsuojusten asentaminen, käyttö silmälasien kanssa ja ilman silmälaseja"). Vetämällä hieman myötäpäivään silmäsuojusten kierre kiinnittyy alimpaan asentoon. Lopuksi voit säätaa lukitustasoilla tuttuun tapaan haluamasi etäisyyden silmän ja okulaarin välissä.

Kantohihnan ja suojakannen kiinnittäminen

Kantohihna, okulaarisuojakansi ja objektiivisuojakannet ovat pakkauksessa. Okulaarisuojakansi kiinnitetään kiikareihin kuvassa 7 kuvatulla tavalla kantohihnalla kantohihnasilmukoiden läpi.

Hihnan pituus voidaan säätää haluttuun pituuteen hihnaa kirstämällä tai löysäämällä, Menettele okulaarisuojakannen toisella puolella tarvittaessa samassa järjestyksessä. Okulaarisuojakannen voi kiinnittää oman harkinnan mukaan myös vain toiselle puolelle.

Objektiivisuojakannet on merkitty merkinnöin "L" vasenta ja "R" oikeaa varten, ja ne kiinnitetään vastaavasti vasempaan ja oikeaan putkeen (kuva 8).

Okulaari- ja objektiivisuojakansien käyttö

Okulaarisuojakansi työnnetään silmäsuojusten päälle (kuva 8). Voit ylläpitää haluamaasi pupillien etäisyyttä. Irrota kansi ennen kiikareiden käyttöä.

Objektiivisuojakannet voivat pysyä kiikarissa pysyvästi sen jälkeen, kun ne on kiinnitetty, ja ne on avattava vain ennen käyttöä.

Statiivisovittimien kiinnittäminen ^1

ZEISS CONQUEST HDX -sarjan kikarit voidaan kiinnittää mihin tahansa yleisesti myytävään kuvausstatiiviin yhdessä ZEISSin 1/4 "-statiivisovittimen tai ZEISS Binofix Universal -statiivipidikkeen kanssa (kuva 9).

ZEISSin statilivien ja statiivisovittimien sekä muiden lisävarusteiden tilausnumerot löytyvät luvusta "ZEISS CONQUEST HDX:n lisävarusteet".

Hoito ja huolto

Kilkareissa on ZEISS LotuTec®-pinnoite. Linssipintojen tehokas suojakerros estää linssin likaantumista huomattavasti erityisen sileän pinnan ja siitä aiheutuvan voimakkaan poisvalumisvaikutuksen ansiosta. Kaikenlainen lika tarttuu heikommin, ja lian voi poistaa nopeasti, helposti ja ilman valumia. LotuTec®-pinnoite on kestävä ja hankausta kestävä.

Linsseissä olevaa irtolikaa (esim. hiekkaa) ei saa pyyhkiä, vaan se on poistettava linsseista pois puhaltamalla tai hienoa sivellintä käyttämällä. Sormenjäljet voivat ajan myötä vahingoittaa linssien pintaa. Yksinkertaisin tapa puhdistaa linssien pinnat on henkäistä niille ja puhdistaa ne puhtaalla optikan puhdistusliinaa. Optisten osien päälle keraantyvien sienikerrostumien estämiseen, erityisesti trooppisessa ilmastossa, auttaa säilyttäminen kuivassa paikassa ja jatkuva hyvä ulompien linssipintojen tuulettaminen. ZEISS CONQUEST HDX -kiikari ei vaadi erityistä hoitoa.

Kumipinnoitteen ja kotelon likaantuminen voidaan yleensä poistaa lämpimällä vedellä, puuvillakankaalla ja kevyellä hankauksella.

ZEISS CONQUEST HDX¹ -LAITTEEN LISÄVARUSTEET

Läsavarusteet eivät sisälly toimitukseen.

ASIAKASPALVELU, VARAOSAT JA TAKUU

Jos sinulla on kysyttävää huollosta tai varaosista tai haluat ladata takuuehdot, käy verkkosivuillamme osoitteessa:

Jos sinulla on lisäkysymyksiä, ota yhteyttä:

ZEISS Customer Service

Carl Zeiss Sports Optics GmbH

Gloelstr. 3-5, 35576 Wetzlar, Saksa

Puhelin [phone]

Sahköposti [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products

1050 Worldwide Blvd

		8 × 32 10 × 32 8 × 42 10 × 42 8 × 56 10 × 56 15 × 56
Suurennus 8 10 8 10 8 10 15
Tehokas objekliivin halkaisija mm 32 32 42 42 56 56 56
Lahtöpupillin halkaisija mm 4 3,2 5,25 4,2 7 5,6 3,7
Hämäräluku 16,0 17,9 18,3 20,5	21,2 23,7 29,0
Näkökentta	m/1 000 m(ft/1 000 yds)	140(420)	118(354)	128(384)	115(345)	125(375)	115(345)	80(240)
Subjektilivinen näkökulma	°	64	68	59	66	57	66	69
Lahretäisyyden säätöraja	m (ft)	1,5 (4,9)		2 (6,6)		3,5 (11,5)
Diopterin säätõalue	dpt	+4		+4		+4
Lahtöpupillin etäisyys	mm	17		17		18
Pupillictäisyys	mm	54–74		54–74		54–74
Prismajärjestelmä		Schmidt-Pechan		Schmidt-Pechan		Abbe-König
Pinnoite		LotuTec® / T*		LotuTec® / T*		LotuTec® / T*
Typpitäyte		√		√		√
Vestiliviys	mbar	400		400		400
Käyttölämpötila	°C (°F)	-20/+63 (-4/+145)		-20/+63 (-4/+145)		-20/+63 (-4/+145)
Pituus	mm (in)	132 (5,2)		150 (5,9)		210 (8,3)
Leveys silmäetäisyyden ollessa 65 mm	mm (in)	118 (4,6)		120 (4,7)		145 (5,7)
Paino	g (oz)	630 (22,2)		715 (25,2)		1 265(44,6)	1 275(45,0)	1 290(45,5)

Pidätämme oikeuden mallien ja toimituksen sisällön muutoksiin sekä tekniseen jatkokehitykseen.
