Type de produit	Jumelles
Marque	Zeiss
Modèle	Conquest HDX 8x42
Grossissement	8x
Diamètre de l'objectif	42 mm
Diamètre de la pupille de sortie	5,25 mm
Indice crépusculaire	18,3
Champ de vision à 1000 m	128 m
Angle de vision subjectif	59°
Distance minimale de mise au point	2 m
Plage de réglage dioptrique	+4 dpt
Distance des pupilles de sortie	17 mm
Écart interpupillaire	54 à 74 mm
Système à prismes	Schmidt-Pechan
Traitement des lentilles	LotuTec® / T*
Injection d'azote	Oui (antifuites)
Étanchéité	400 mbar
Température de fonctionnement	-20 à +63 °C
Longueur	150 mm (5,9 pouces)
Largeur (écartement 65 mm)	120 mm (4,7 pouces)
Poids	715 g (25,2 oz)
Réglage de mise au point	Molette centrale + compensation dioptrique verrouillable
Bonnettes d'oculaire	4 positions, dévissables pour nettoyage
Courroie de transport	Incluse, réglable
Caches de protection	Cache-oculaires et cache-objectifs inclus (repères L/R)
Adaptateur trépied	Interface 1/4" (non inclus pour 8x42)
Entretien	Nettoyage soufflage puis chiffon optique, revêtement LotuTec®
Pièces détachées	Bonnettes d'oculaire, adaptateur trépied, courroie, caches
Notice d'utilisation	Disponible en PDF, multilingue

FOIRE AUX QUESTIONS - Conquest HDX 8x42 ZEISS

Comment régler l'écart interpupillaire ?

Ajustez l'écartement des deux tubes jusqu'à obtenir une seule image circulaire. La plage de réglage est de 54 à 74 mm.

Comment effectuer la mise au point ?

Fermez l'œil droit et tournez la molette de mise au point centrale pour obtenir une image nette avec l'œil gauche. Ensuite, fermez l'œil gauche et ajustez la compensation dioptrique avec la molette dédiée.

Comment verrouiller la compensation dioptrique ?

Dévissez la bonnette d'oculaire (a), tirez la molette de réglage vers le haut pour la déverrouiller (b), tournez pour régler (c), puis enfoncez la molette pour verrouiller (d).

Comment observer avec ou sans lunettes ?

Sans lunettes, dévissez les bonnettes en position haute. Avec lunettes, vissez-les en position basse. Les bonnettes ont 4 positions d'encliquetage.

Comment nettoyer les lentilles ?

Soufflez d'abord sur les grosses particules, puis utilisez un chiffon de nettoyage pour optiques. Le revêtement LotuTec® facilite le nettoyage.

Comment remplacer les bonnettes d'oculaire ?

Dévissez complètement les bonnettes dans le sens inverse des aiguilles d'une montre. Après nettoyage ou remplacement, revissez-les à fond dans le sens horaire jusqu'à l'enclenchement en position basse.

Comment installer la courroie de transport ?

Fixez la courroie aux points d'attache sur le cache de protection des oculaires, puis ajustez la longueur en serrant ou desserrant.

Comment utiliser les caches de protection ?

Le cache de protection des oculaires se place sur les bonnettes. Les cache-objectifs (repères L/R) restent en place et s'ouvrent avant utilisation.

Peut-on monter les jumelles sur un trépied ?

Oui, grâce à l'interface 1/4" pour adaptateur de trépied. L'adaptateur n'est pas inclus pour le modèle 8x42, mais peut être acheté séparément (réf. 57 83 88).

Quels accessoires sont disponibles ?

Accessoires optionnels : adaptateur de trépied, support universel Binofix, courroie supplémentaire, caches de rechange. Consultez le chapitre Accessoires de la notice.

MODE D'EMPLOI Conquest HDX 8x42 ZEISS

Manuel d'utilisation

Fig. 1 Fig. 2

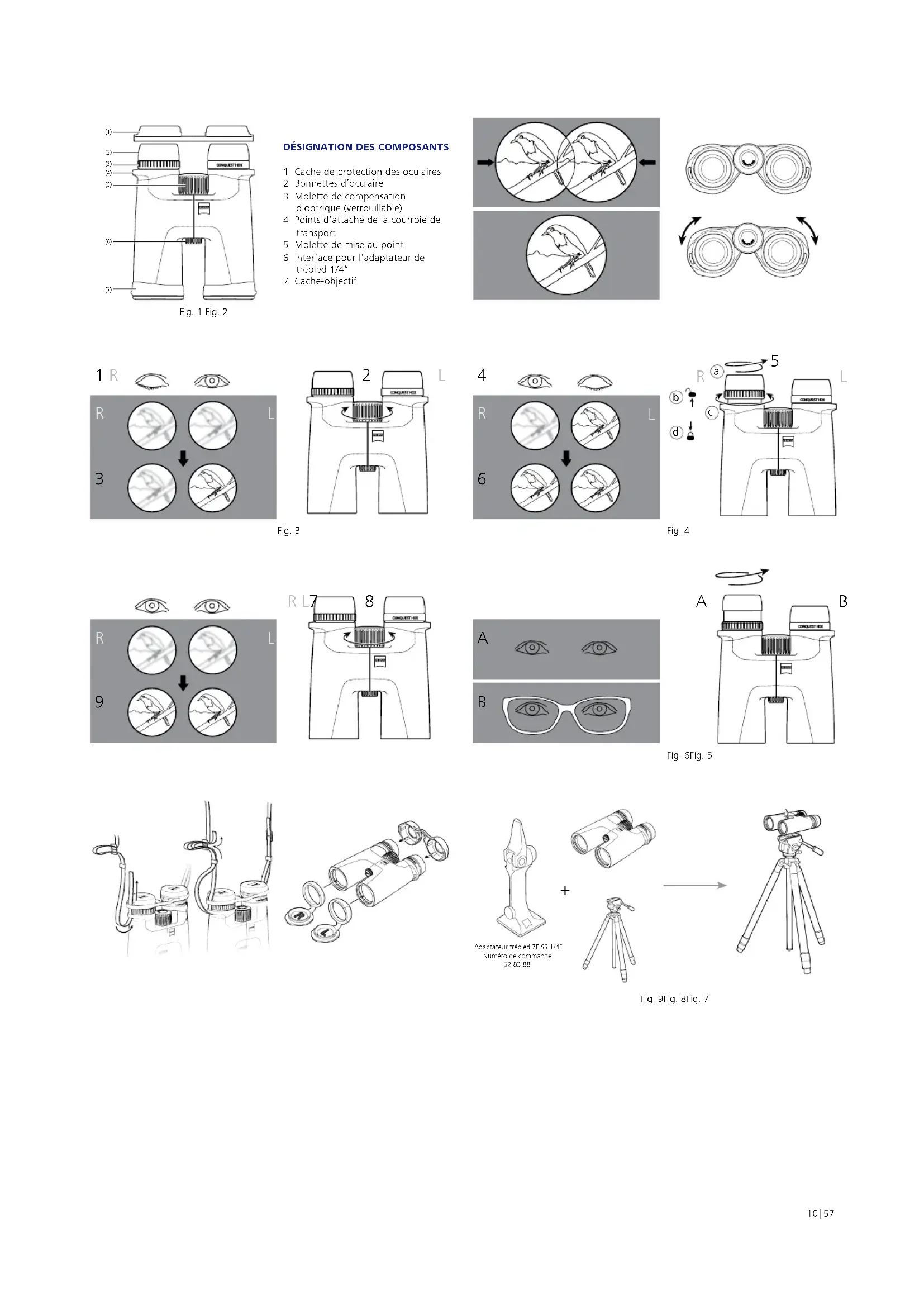

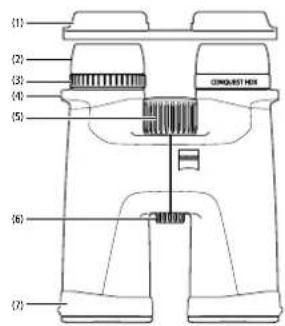

DÉSIGNATION DES COMPOSANTS

1. Cache de protection des oculaires
2. Bonnettes d'oculaire
3. Molette de compensation
   dioptrique (verrouillable)
4. Points d'attache de la courroie de transport
5. Molette de mise au point
6. Interface pour l'adaptateur de trépied 1/4"
7. Cache-objectif

Nous vous remercions d'avoir choisi les jumelles CONQUEST HDX ^® de ZEISS. Profitez d'une expérience exceptionnelle en découvrant des images fidèles à l'original, caractérisées par leur brillance et leur grande fidélité chromatique.

Les produits ZEISS se distinguent par des performances optiques hors du commun, une finition impeccable et une longue durée de vie. Veuillez respecter les instructions du présent mode d'emploi pour vous assurer d'utiliser votre produit de manière optimale. Au fil des ans, il s'imposera comme le compagnon idéal de vos sorties.

Veuillez respecter les consignes de sécurité que vous trouverez sur :

Produit Référence Contenu de livraison
8 x 32 52 32 14 Jumelles
10 x 32 52 32 15	Cache de protection des oculairesCache-objectifCourroie de transportSacoche de transport avec courroie de transportChiffon de nettoyage pour optiquesGuide rapideConsignes de sécuritéAdaptateur de trépied 1⁄4" (uniquement avec 15 x 56)
8 x 42 52 42 14
10 x 42 52 42 15
8 x 56 52 56 34
10 x 56 52 56 35
15 x 56 52 56 36

Réglage de l'écart interpupillaire

Ajustez l'écartement des tubes de vos jumelles par rapport à l'axe central jusqu'à ce que la distance entre les deux oculaires corresponde à l'écart entre vos deux yeux. C'est ainsi que vous obtiendrez une image optimale, parfaitement adaptée à vos yeux. L'écart interpupillaire optimal est atteint lorsque vous voyez, en regardant avec les deux yeux, une seule image circulaire à travers vos jumelles (Fig. 2).

Réglage de la netteté

Les jumelles sont dotées d'une molette de mise au point et d'une molette de compensation dioptrique. Pour le réglage, fermez l'œil droit et réglez la netteté de l'image du tube gauche avec la molette de mise au point (Fig. 3). Fermez ensuite l'œil gauche et réglez, si nécessaire, la netteté de l'image du tube droit à l'aide de la molette de compensation dioptrique (Fig. 4). Les détails sont donnés à la section suivante. Le réglage de la compensation dioptrique s'effectue sur une échelle graduée « + » et « - » dotée d'un point de repère pour référence. Notez votre réglage personnel pour pouvoir rapidement procéder à la compensation dioptrique sur d'autres jumelles.

Pour régler la netteté sur d'autres distances, il suffira alors d'actionner la molette de mise au point (Fig. 5).

Remarque : utilisez toujours le même objet pour régler la netteté des deux images !

Verrouillage de la compensation dioptrique

Les jumelles disposent d'un mécanisme de verrouillage permettant d'éviter le déréglage accidentel de la compensation dioptrique (Fig. 4).

Pour régler la compensation dioptrique, dévissez d'abord les bonnettes d'oculaire (a). Puis, vous pouvez tirer la molette de réglage vers le haut, pour la déverrouiller (b). Modifiez la compensation dioptrique comme décrit plus haut en tournant la molette de réglage (c). Une fois la netteté d'image bien réglée, enfoncez la molette de réglage (d).

Réglage des bonnettes d'oculaire, observation avec et sans lunettes

Lors de l'observation sans lunettes, déployez les bonnettes. Pour ce faire, dévissez les bonnettes d'oculaire dans le sens inverse des aiguilles d'une montre, jusqu'à la position la plus haute (Fig. 6 – Schéma A), si nécessaire.

Les bonnettes peuvent être enclenchées dans quatre positions : position basse, haute et deux positions intermédiaires. Ces options permettent d'ajuster l'écartement des yeux à la pupille de sortie et de personnaliser ainsi les réglages de l'appareil à son utilisateur.

Pour l'observation avec des lunettes, vissez les bonnettes (dans le sens des aiguilles d'une montre) jusqu'à la position la plus basse (Fig. 6 – Schéma B).

Remarque : les bonnettes d'oculaire peuvent se détacher en continuant à les dévisser dans le sens inverse des aiguilles d'une montre en position déployée. Cette fonctionnalité est intentionnelle. Pour plus d'informations à ce sujet, veuillez consulter la section « Nettoyage et remplacement des bonnettes d'oculaire ».

Nettoyage et remplacement des bonnettes d'oculaire

Pour leur remplacement ou leur nettoyage, les bonnettes d'oculaire peuvent être complètement dévissées des jumelles. Dévissez les bonnettes comme indiqué à la Fig. 6, jusqu'à atteindre la position la plus haute, continuez à les tourner dans le même sens de rotation jusqu'à ce qu'elles se détachent.

Après le nettoyage ou le remplacement des bonnettes, revissez-les complètement dans le sens des aiguilles d'une montre sur l'oculaire (voir également la section « Réglage des bonnettes d'oculaire, observation avec et sans lunettes »). Le filetage des bonnettes d'oculaire s'enclenche dans la position la plus basse d'un léger à-coup dans le sens des aiguilles d'une montre. Vous pourrez ensuite, à l'aide des différents niveaux de réglage, ajuster à votre guise la distance séparant votre œil de l'oculaire,

Mise en place de la courroie de transport et des caches de protection

La courroie de transport, le cache de protection des oculaires et les cache-objectifs sont fournis avec les jumelles. Comme illustré à la Fig. 7, le cache de protection des oculaires se fixe aux jumelles au niveau des points d'attache de la courroie de transport.

La courroie peut être réglée à la longueur voulue en la serrant ou la desserrant. Si nécessaire, procédez de la même manière de l'autre côté du cache de protection des oculaires. Le cache de protection des oculaires peut également être accroché d'un seul côté uniquement.

Les cache-objectifs sont dotés de repère « L » pour la gauche et « R » pour la droite, et s'installent respectivement sur les tubes gauche et droit (Fig. 8).

Utilisation du cache de protection des oculaires et des cache-objectifs

Le cache de protection des oculaires se place sur les bonnettes d'oculaire (Fig. 8). Ce faisant, vous pouvez conserver la distance des pupilles de sortie. Avant d'utiliser les jumelles, retirez le cache.

Les cache-objectifs peuvent rester en permanence sur les jumelles après leur installation et il suffit alors de les ouvrir avant l'utilisation.

Installation d'adaptateurs de trépied ^1

Les jumelles de la gamme CONQUEST HDX de ZEISS peuvent être fixées sur n'importe quel trépied pour appareils photo usuels, grâce à l'adaptateur de trépied 1/4" ou au support universel Binofix de ZEISS (Fig. 9). Les numéros de commande des trépieds et des adaptateurs de trépieds de ZEISS, ainsi que des autres accessoires, sont répertoriés au chapitre « Accessoires pour ZEISS CONQUEST HDX ».

Maintenance et entretien

Les jumelles sont dotées du revêtement ZEISS LotuTec®. Cette couche de protection efficace pour lentilles leur confère une surface particulièrement lisse, à l'effet hydrophobe saisissant, pour une résistance à l'encrassement optimale. Les impuretés adhérent moins et, le cas échéant, peuvent être éliminées rapidement, facilement et sans laisser de trace. Le revêtement LotuTec® est également résistant et insensible à l'abrasion.

Au besoin, pour déloger de grosses particules de saleté des lentilles (du sable, par exemple), ne les essuyez pas avec un chiffon : soufflez dessus ou utilisez un pinceau souple. À la longue, les traces de doigts peuvent détériorer la surface des lentilles. Le plus simple est de souffler sur les lentilles pour les embuer, puis de les essuyer avec un chiffon de nettoyage spécial pour optiques. Pour prévenir la formation de moisissures, dans les pays tropicaux notamment, l'appareil doit être conservé au sec, dans un endroit garantissant la bonne aération de la surface extérieure des lentilles. Vos jumelles ZEISS CONQUEST HDX ne nécessitent aucun autre entretien particulier.

Le caoutchouc et le boîtier se nettoient dans la plupart des cas en frottant légèrement avec un chiffon en colon et de l'eau tiède.

ACCESSOIRES POUR ZEISS CONQUEST HDX1

Accessoires non inclus dans la livraison.

SERVICE APRÈS-VENTE, PIÈCES DÊTACHÉES ET GARANTIE

Pour toute question sur le S.A.V. ou les pièces détachées, ou pour télécharger nos conditions de garantie, veuillez consulter notre site Web :

Pour toute autre question, veuillez contacter :

ZEISS Customer Service

Carl Zeiss Sports Optics GmbH

Gloelstr. 3 - 5, 35576 Wetzlar, Allemagne

Téléphone [phone]

E-mail [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products

1050 Worldwide Blvd

Hebron, KY 41048-8632, États-Unis

Téléphone 1-800-441-3005

E-mail [e-mail]

CARACTÉRISTIQUES TECHNIQUES

		8 × 32 10 × 32 8 × 42 10 ×		42 8 × 56 10 × 56 15 × 56
Grossissement 8 10 8 10 8 10 15
Diamètre utile de l'objectif mm 32 32 42 42 56 56 56
Diamètre des pupilles de sortie mm 4 3,2 5,25 4,2 7 5,6 3,7
Indice crépusculaire		16,0	17,9	18,3	20,5	21,2	23,7	29,0
Champ de vision	m/1 000 m(pieds/1 000 yards)	140(420)	118(354)	128(384)	115(345)	125(375)	115(345)	80(240)
Angle de vision subjectif	°	64	68	59	66	57	66	69
Distance de mise au point minimale	m (pieds)	1,5 (4,9)		2 (6,6)		3,5 (11,5)
Plage de réglage dioptrique	dpt	+4		+4		+4
Distance des pupilles de sortie	mm	17		17		18
Écart interpupillaire	mm	54-74		54-74		54-74
Système à prismes		Schmidt-Pechan		Schmidt-Pechan		Abbe-König
Traitement		LotuTec® / T°		LotuTec® / T°		LotuTec® / T°
Injection d'azote		√		√		√
Étanchéité à l'eau	mbar	400		400		400
Température de fonctionnement	°C (°F)	-20/+63 (-4/+145)		-20/+63 (-4/+145)		-20/+63 (-4/+145)
Longueur	mm (pouces)	132 (5,2)		150 (5,9)		210 (8,3)
Largeur pour un écart oculaire de 65 mm	mm (pouces)	118 (4,6)		120 (4,7)		145 (5,7)
Poids	g (onces)	630 (22,2)		715 (25,2)		1 265(44,6)	1 275(45,0)	1 290(45,5)

Sous réserve de modifications du produit et du contenu de livraison, liées aux progrés techniques dans le domaine.

ZEISS CONQUEST HDX
