KÄYTTÖOHJE MUM5XW13 BOSCH

Lisätietoja on digitaalisessa käyttöoppaassa.

1 Turvallisuus.... 179

1.1 Yleisiä ohjeita 179
1.2 Määräyksenmukainen käyttö.. 179
1.3 Käyttäjien rajoitukset 180
1.4 Turvallisuusohjeet...... 180

2 Esinevahinkojen välttäminen .. 183

3 Ympäristönsuojelu ja säästö... 183

3.1 Pakkausmateriaalin hävittäminen 183

4 Pakkauksesta purkaminen ja tarkastus.... 183

4.1 Laitteen ja osien purkaminen pakkauksesta 183
4.2 Toimituksen sisältö...... 183
4.3 Laitteen asennus 184

5 Tutustuminen 184

5.1 Laite.... 184
5.2 Kierrettävä valitsin 184
5.3 Valorengas 184
5.4 Ohjauspaneeli.... 185
5.5 Toimintopainikkeet 185
5.6 Näyttö 185
5.7 Kääntyvä varsi 185
5.8 Käyttöliitännät 186
5.9 Välineet.... 186
5.10 Symbolit.... 187
5.11 Pysäytysasento.... 187
5.12 Turvajärjestelmät 188

6 Ennen ensimmäistä käyttöä .... 188

6.1 Laitteen esivalmistelut ..... 188

7 Käytön perusteet.... 188

7.1 Johdon pituus.... 188

7.2 Kääntyvän varren liikuttaminen 189
7.3 Kulhon kiinnitys 189
7.4 Kulhon poistaminen.... 189
7.5 Välineen kiinnitys...... 189
7.6 Välineen poistaminen 189
7.7 Kulhon kannen asettaminen paikalleen 189
7.8 Kulhon kannen poistaminen... 189
7.9 Käsittely 189
7.10 Käyttöliitännän suojakansi.... 191

8 Vaaka 191

8.1 Vaa'an näyttöarvot...... 191
8.2 Ainesten punnitseminen...... 192
8.3 Vaa'an näyttöyksiköiden muuttaminen.... 192

9 Ajastin.... 192

9.1 Ajastimen näyttöarvot...... 192
9.2 Käsittelyajan lukeminen ja nollaaminen 192

10 Puhdistus ja hoito.... 193

10.1 Puhdistusaine 193
10.2 Puhdistusohjeet.... 193

11 Lisävarusteet.... 193

12 Käyttöesimerkkejä 193
12.1 Reseptiesimerkki.... 193
13 Toimintahäiriöiden korjaaminen.... 195

14 Hävittäminen 198

14.1 Käytöstä poistetun laitteen hävittäminen 198

fi

15 Huoltopalvelu 198

15.1 Mallinumero (E-nro) ja valmistusnumero (FD) ..... 198

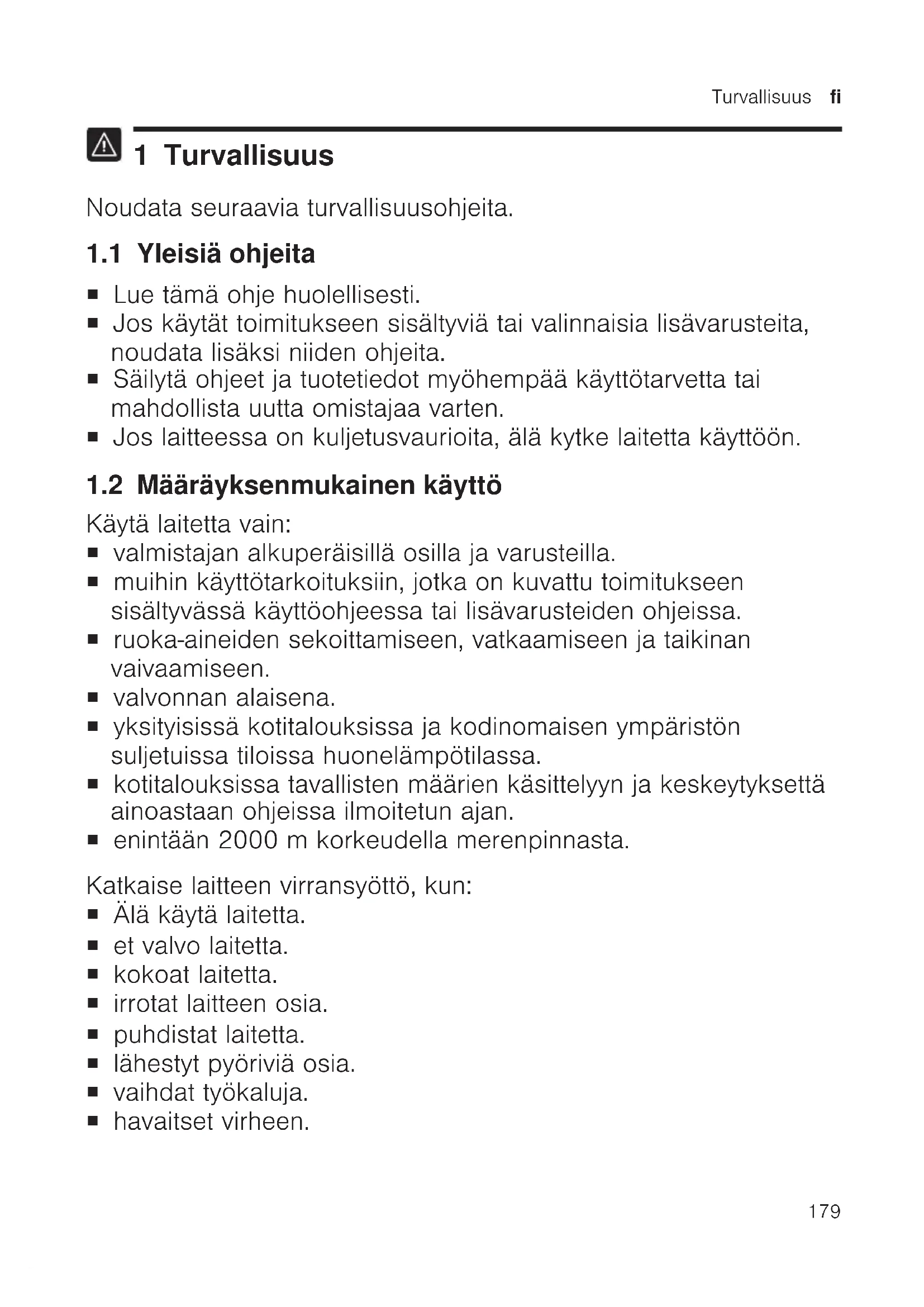

1 Turvallisuus

Noudata seuraavia turvallisuusohjeita.

1.1 Yleisiä ohjeita

■ Lue tämä ohje huolellisesti.
■ Jos käytät toimitukseen sisältyviä tai valinnaisia lisävarusteita, noudata lisäksi niiden ohjeita.
■ Säilytä ohjeet ja tuotetiedot myöhempää käyttötarvetta tai mahdollista uutta omistajaa varten.
■ Jos laitteessa on kuljetusvaurioita, älä kytke laitetta käyttöön.

1.2 Määräyksenmukainen käyttö

Käytä laitetta vain:

■ valmistajan alkuperäisillä osilla ja varusteilla.
■ muihin käyttötarkoituksiin, jotka on kuvattu toimitukseen sisältyvässä käyttöohjeessa tai lisävarusteiden ohjeissa.
■ ruoka-aineiden sekoittamiseen, vatkaamiseen ja taikinan vaivaamiseen.
■ valvonnan alaisena.
■ yksityisissä kotitalouksissa ja kodinomaisen ympäristön suljetuissa tiloissa huonelämpötilassa.
■ kotitalouksissa tavallisten määrien käsittelyyn ja keskeytyksettä ainoastaan ohjeissa ilmoitetun ajan.
■ enintään 2000 m korkeudella merenpinnasta.

Katkaise laitteen virransyöttö, kun:

■ Älä käytä laitetta.
■ et valvo laitetta.
■ kokoat laitetta.
■ irrotat laitteen osia.
■ puhdistat laitetta.
■ lähestyt pyöriviä osia.
■ vaihdat työkaluja.
■ havaitset virheen.

1.3 Käyttäjien rajoitukset

Fyysisiltä, sensorisilta tai henkisiltä valmiuksiltaan rajoitteiset taikka kokemattomat ja/tai taitamattomat henkilöt voivat käyttää tätä laitetta, jos heidän turvallisuudestaan vastaava henkilö valvoo heitä tai on perehdyttänyt heidät laitteen turvalliseen käyttöön ja käytöstä aiheutuviin vaaroihin.

Lapset eivät saa leikkiä laitteella.

Lapset eivät saa puhdistaa laitetta tai tehdä sille mitään käyttäjälle kuuluvia huoltotöitä.

Lapset eivät saa käyttää laitetta. Pidä lapset poissa laitteen ja liitäntäjohdon lähettyviltä.

1.4 Turvallisuusohjeet

Noudata turvallisuusohjeita.

⚠️ VAROITUS – Sähköiskun vaara!

Viallinen laite tai verkkojohto on vaarallinen.

• Älä käytä viallista laitetta.
• Jos laitteen pinta on haljennut tai murtunut, sitä ei saa missään tapauksessa käyttää.
• Älä vedä verkkojohdosta, kun irrotat laitteen sähköverkosta. Vedä aina verkkojohdon pistokkeesta.
• Jos laite tai verkkojohto on rikki, irrota heti verkkojohdon pistoke tai kytke sulake sulakerasiassa pois päältä.
  ▶ Soita huoltopalveluun. → Sivu 198

Epäasianmukaiset asennukset ovat vaarallisia.

- Liitä laite ainoastaan tyyppikilvessä olevien tietojen mukaiseen sähköverkkoon.

Epäasianmukaiset korjaukset ovat vaarallisia.

▶ Laitteen korjaustöitä saavat tehdä vain alan ammattilaiset.
▶ Laitteen korjaukseen saa käyttää vain alkuperäisiä varaosia.

- Jos laitteen verkkojohto vaurioituu, sen saa turvallisuussyistä vaihtaa vain valmistaja, sen huoltopalvelu tai vastaavan pätevyyden omaava henkilö.

Laitteeseen pääsevä kosteus voi aiheuttaa sähköiskun.

▶ Laitetta tai verkkojohtoa ei saa upottaa veteen eikä pestä astianpesukoneessa.
- Käytä laitetta vain suljetuissa tiloissa.
- Älä altista laitetta voimakkaalle kuumuudelle tai kosteudelle.
- Älä käytä laitteen puhdistukseen höyry- tai painepesuria.
Verkkojohdon viallinen eristys on vaarallinen.

• Varmista, että verkkojohto ei koske laitteen kuumiin osiin tai lämmönlähteisiin.
• Varmista, että verkkojohto ei koske teräviin ulokkeisiin tai reunoihin.
  ▶ Verkkojohtoa ei saa taittaa, jättää puristuksiin eikä muuttaa.

⚠️ VAROITUS – Tulipalovaara!

Voimakas kuumuus voi saada laitteen ja muut osat syttymään.

- Älä koskaan aseta laitetta kuumien pintojen päälle tai läheisyyteen.

⚠️ VAROITUS – Loukkaantumisvaara!

Pyörivät käyttöliitännät, välineet tai varusteet voivat aiheuttaa tapaturmia.

• Pidä kädet, hiukset, vaatteet tms. loitolla pyörivistä osista.
• Irrota ja kiinnitä välineitä ja varusteita vain, kun käyttöliitäntä on pysähtynyt ja laite irrotettu pistorasiasta.
• Ennen välineiden vaihtoa ja puhdistusta kytke laite pois toiminnasta ja vedä pistoke pistorasiasta.
• Käytä välineitä vain, kun kulho, kansi ja käyttöliitäntöjen suojakannet ovat paikoillaan.
• Älä koskaan avaa kääntyvää vartta laitteen käydessä. Viallisia osia sisältävän laitteen käyttö voi aiheuttaa tapaturmia.
• Osat, joissa on halkeamia tai muita vaurioita tai jotka eivät ole kunnolla kohdallaan, on vaihdettava valmistajan alkuperäisiin varaosiin.

⚠️ VAROITUS – Murskaantumisvaara!

Kädet ja sormet voivat jäädä puristuksiin.

- Älä koske kulhoon, kun lasket kääntyvän varren alas.

fi Turvallisuus

⚠️ VAROITUS – Tukehtumisvaara!

Lapset saattavat leikkiessään esim. vetää pakkausmateriaaleja päähänsä tai kääriytyä niihin ja tukehtua.

• Pidä pakkausmateriaali poissa lasten ulottuvilta.
• Älä anna lasten leikkiä pakkausmateriaalilla.

Lapset voivat vetää henkeen tai niellä pieniä osia ja tukehtua niihin.

• Pidä pienet osat poissa lasten ulottuvilta.
• Älä anna lasten leikkiä pienillä osilla.

⚠️ VAROITUS – Terveysriski!

Pinnoilla olevat epäpuhtaudet voivat vaarantaa terveyden.

▶ Noudata puhdistusohjeita.
- Puhdista aina ennen käyttöä kaikki pinnat, jotka ovat kosketuksissa elintarvikkeiden kanssa.

2 Esinevahinkojen välttäminen

HUOMIO!

Epäasianmukainen käyttö voi aiheuttaa aineellisia vahinkoja.

• Alä käytä erilaisia käyttölaitteita samanaikaisesti.
  ▶ Laitetta ei saa käyttää pitempään kuin on tarpeen.
• Alä koskaan käytä laitetta tyhjäkäynnillä.
• Alä koskaan käytä alkuperäisiä osia ja varusteita muiden laitteiden kanssa.
• Noudata suurimpia mahdollisia käsittelymääriä.
• Älä säilytä kulhossa vieraita esineitä.

Takana olevasta ilmanpoistoaukosta tulee lämmintä ilmaa käytön aikana. Jos ilma ei pääse poistumaan, laite voi kuumentua.

- Asenna laite riittävän kauas seinästä, aroista pinnoista ja laitteista.

Tärinä voi heikentää laitteen toimintaa.

- Älä sijoita laitetta liikkuville tai täriseville pinnoille.

3 Ympäristönsuojelu ja säästö

3.1 Pakkausmateriaalin hävittäminen

Pakkausmateriaalit ovat ympäristöystävällisiä ja kierrätyskelpoisia.

- Hävitä yksittäiset osat lajiteltuina.

4 Pakkauksesta purkaminen ja tarkastus

Kerromme tässä, mitä on huomioitava purettaessa laitetta pakkauksesta.

4.1 Laitteen ja osien purkaminen pakkauksesta

1. Ota laite pakkauksesta.
2. Poista pakkausmateriaali.

3. Poista tarrat ja muovit.

4. Ota kaikki muut osat ja mukana toimitetut asiakirjat pakkauksesta ja aseta ne ulottuville.

4.2 Toimituksen sisältö

Kun olet poistanut kaikki osat pakkauksesta, tarkista ettei niissä ole kuljetusvaurioita ja että kaikki osat ovat mukana.

Huomautus: Laitteen mukana toimitetaan varustuksesta riippuen erilaisia lisävarusteita.

Lisävarusteiden ohjeista löydät niiden toimitukseen kuuluvat osat.

→ Kuva 1

A	Peruslaite ja sekoituskulho
B	Kansi, jossa on integroitu syöttösuppilo
C	Vispilä »Profi Flexi«
D	»Profi«-pallovispilä
E	Taikinakoukku
F	Säilytyspussi
G	Mukana toimitetut asiakirjat

fi Tutustuminen

4.3 Laitteen asennus

VAROITUS

Tulipalovaara!

Voimakas kuumuus voi saada laitteen ja muut osat syttymään.

- Älä koskaan aseta laitetta kuumien pintojen päälle tai läheisyyteen.

HUOMIO!

Takana olevasta ilmanpoistoaukosta tulee lämmintä ilmaa käytön aikana. Jos ilma ei pääse poistumaan, laite voi kuumentua.

- Asenna laite riittävän kauas seinästä, aroista pinnoista ja laitteista.

Tärinä voi heikentää laitteen toimintaa.

- Älä sijoita laitetta liikkuville tai täriseville pinnoille.

1. Aseta laite tukevalle, tasaiselle ja puhtaalle työtasolle.

2. Vedä verkkojohto vaadittavaan pituuteen.

→ "Johdon pituus", Sivu 188

Älä liitä pistoketta pistorasiaan.

5 Tutustuminen

5.1 Laite

Tästä löydät yleiskuvan laitteen osista.

→ Kuva 2

1	Teräskulho
2	Ohjauspaneeli
3	Kansi, jossa on integroitu syöttösuppilo
4	Kääntyvän varren avaamispainike
5	Kääntyvä varsi

6	Kierrettävä valitsin
7	Valorengas
8	Käyttöliitännän suojakansi 2
9	Käyttöliitäntä 2
10	Käyttöliitännän suojakansi 3
11	Käyttöliitäntä 3
12	Ilmanpoistoaukko
13	Pääkäyttöakseli
14	Johdon säilytystila

5.2 Kierrettävä valitsin

Kierrettävällä valitsimella aloitetaan ja lopetetaan ainesten käsittely sekä valitaan nopeus.

Symbol Toiminto i

O/off Käsittelyn lopettaminen.

1 Ainesten käsittely alhaisella nopeudella.

7 Ainesten käsittely suurimmalla nopeudella.

M Ainesten käsittely lyhyen aikaa suurimmalla nopeudella. → "Jaksottainen käyttö", Sivu 191

5.3 Valorengas

Kierrettävän valitsimen valorengas ilmaisee laitteen käyttötilan.

Näyttö Tila
Valorenkaan valo palaa ja käsittely on käynnissä.	Laite toimii moitteettomasti.

Näyttö Tila

Valorenkaan valo ei pala, käsittelyä ei voi käynnistää.	■ Laitteessa ei ole virtaa. ■ Laitteessa on vika.
Valorenkaan valo vilkkuu, käsittelyä ei voi käynnistää tai jatkaa.	■ Turvajärjestelm ä on aktivoitunut. ■ Laitteessa on vika.

Ohje: Lisätietoja löydät täältä:

→ "Turvajärjestelmät", Sivu 188

→ "Toimintahäiriöiden korjaaminen", Sivu 195

5.4 Ohjauspaneeli

Tästä löydät yleiskuvan ohjauspaneelista.

→ Kuva 3

1	Palautuspainike
2	Vaakapainike
3	Näyttö
4	Symboli, paino paunoina
5	Symboli, paino grammoina
6	Symboli, aika minuutteina ja sekunteina

5.5 Toimintopainikkeet

Toimintopainikkeilla valitaan lisätoimintoja tai tehdään asetuksia. Valinnat tehdään koskettamalla haluttua symbolia sormella.

Symbol i	Toiminto
	Vaa'an kytkeminen päälle ja pois päältä.
	■ Vaa'an nollaus.■ Ajastimen nollaus.

Huomautus: Käytä painikkeita sormilla ilman keittiökäsineitä. Painikkeita ei voi käyttää esineillä kuten esim. kauhalla.

5.6 Näyttö

Näytössä näytetään arvot ja käyttötilaan liittyvät ilmoitukset.

Huomautus: Näyttö kytkeytyy automaattisesti pois päältä, kun se on ollut tietyn aikaa käyttämättä. Näyttö voidaan aktivoida painamalla jotain painiketta tai aloittamalla käsittely.

5.7 Kääntyvä varsi

Kääntyvä varsi voidaan säätää ja lukita eri asentoihin.

Kun avaamispainiketta painetaan, kääntyvä varsi voidaan siirtää haluttuun asentoon.

→ "Kääntyvän varren liikuttaminen", Sivu 189

Huomautus: Kääntyvässä varressa on EasyArm Lift-toiminto. Se tukee kääntyvän varren liikettä ylös.

Kääntyvän varren asennot

Tästä löydät yhteenvedon kääntyvän varren asennoista.

Asento Käyttö

Asento 1

Kääntyvä varsi on kiinni.■ Ainesten käsittely välineillä.■ Varusteiden käyttö pääkäyttöakselissa, esim. Jäätelökone.■ Varusteiden käyttö käyttöliitännässä 2, esim. Vihannesleikkuri

fi Tutustuminen

Asento Käyttö

Asento 2

Kääntyvä varsi on auki.

■ Kulhon kiinnitys tai poistaminen.
■ Välineen kiinnitys tai poistaminen.
■ Ainesten mittaaminen kulhoon.

Kohta 3

■ Varusteiden käyttö pääkäyttöakselissa, esim. Lihamylly.

■ Varusteiden käyttö käyttöliitännässä 3, esim. Tehosekoitin.

5.8 Käyttöliitännät

Laitteessa on erilaisia käyttöliitäntöjä, jotka sopivat eri välineille ja varusteille.

Huomautus: Käyttöliitännät 2 ja 3 on peitetty suojakansilla.

→ "Käyttöliitännän suojakansi", Sivu 191

Yhteenveto käyttöliitännöistä

Tästä löydät yhteenvedon eri käyttöliitännöistä ja niiden käyttötarkoituksesta.

Käyttöliit Käyttö äntä

Pääkäyttö Välineille ja varusteille, akseli esim.

■ Lihamylly

■ Pastasuutin

■ Jäätelökone

Käyttöliitä Varusteille, esim.

ntä 2

■ Vihannesleikkuri

■ Sitruspuserrin

Käyttöliitä Varusteille, esim. ntä 3

Käyttöliit Käyttö äntä

■ Lasinen sekoituskannu
■ Muovinen sekoituskannu
■ Minileikkurisarja

5.9 Välineet

Tässä kerromme eri välineiden oleelliset ominaisuudet. Taikinakoukussa on irrotettava suojus, joka suojaa käyttöliitäntää lialta.

Yhteenveto välineistä

Käytä kuhunkin käyttötarkoitukseen soveltuvaa välinettä.

Väline Käyttö

Taikinakoukku

■ Vaivaa esim. hiivataikinan, leipätaikinan, pizzataikinan, nuudelitaikinan, pikkuleipätaikinan.

■ Sekoittaa taikinan joukkoon ainekset, esim. siemenet.

■ Sekoittaa taikinat, esim. kakkutaikina, hedelmäkakkutaikina.

■ Sekoittaa taikinan joukkoon ainekset, esim. rusinat ja suklaarouheen.

■ Vatkaa kerma- ja valkuaisvaahdon (rasvapitoisuus vähintään 30 %).

■ Sekoittaa kevyet taikinat, esim. sokerikakkutaikinan.

»Profi«-pallovispilän hienosäätö

Korjaa kulhon ja »Profi«-pallovispilän välistä etäisyyttä hienosäädön avulla.

Huomautus: »Profi«-pallovispilä on säädetty tehtaalla niin, että ainekset sekoittuvat parhaalla mahdollisella tavalla.

Välineiden säädön korjaaminen

HUOMIO!

Laite ja välineet voivat vahingoittua, jos välineet on säädetty väärin.

- Älä käytä välinettä, joka koskee kulhoon.

Vaatimukset

■ Pistoketta ei ole liitetty pistorasiaan.
■ Kääntyvä varsi on auki.
■ »Profi«-pallovispilä on kiinnitetty paikoilleen.
■ Kulho on paikallaan.

1. Pidä yhdellä kädellä kiinni pallovispilän alaosasta ja avaa vastamutteri kiertämällä sitä kiintoavaimella myötäpäivään. → Kuva 4

2. Säädä etäisyyttä kiertämällä välinettä.

→ Kuva 5

Noudata taulukossa annettuja arvoja:

Säätö Etäisyys
Optimaalinen säätö	3 mm
Yksi kierros myötäpäivään	1 mm enemmän
Yksi kierros vastapäivään	1 mm vähemmän

1. Paina avaamispainiketta ja paina kääntyvää vartta alas, kunnes se lukittuu.

2. Tarkista säätö.

3. Paina avaamispainiketta ja nosta kääntyvää vartta, kunnes se lukittuu.

4. Pidä yhdellä kädellä kiinni pallovispilän alaosasta ja kiristä vastamutteri kiertämällä sitä kiintoavaimella vastapäivään.

5.10 Symbolit

Tästä löydät yleiskuvan laitteen symboleista.

Symbol i	Kuvaus
	Merkintä käyttöliitännän 2 suojakannessa.
	Asetusmerkki käyttöliitännän 3 suojakannessa.
	Kohdistusmerkki käyttöliitännässä 3.

5.11 Pysäytysasento

Laitteessa on automaattinen pysäytysasento.

Polskytkemisen jälkeen käyttöliitännät liikkuvat vielä muutaman sekunnin, kunnes oikea pysäytysasento on saavutettu.

Huomautus: Kääntyvän varren ja siihen kiinnitetyn välineen voi avata tai sulkea vain, kun käyttöliitäntä on oikeassa pysäytysasennossa.

Laite voi jäädä väärään pysäytysasentoon seuraavista syistä:

■ Virransaanti on keskeytynyt käsittelyn aikana.
- Turvajärjestelmä on lopettanut käsittelyn.
- Kääntyvä varsi on irronnut käsittelyn aikana tai sen avaamispainiketta on painettu.

fi käyttöä

Ohje: Voit helposti itse korjata

virheellisen pysäytysasennon.

→ "Toimintahäiriöiden korjaaminen",

Sivu 195

5.12 Turvajärjestelmät

Tästä löydät yhteenvedon laitteen turvajärjestelmistä.

Turvalukko

Turvalukko estää laitteen tahattoman päällekytkemisen.

Laitteen voi käynnistää ja sitä voi käyttää vain, kun

• kääntyvä varsi on lukittunut asentoon 1 ja kulho tai varuste on kiinnitetty, esim. Jäätelökone.
• kääntyvä varsi on lukittunut asentoon 3 ja käyttöliitäntään 3 on kiinnitetty suojakansi tai varuste.

Uudelleenkäynnistymissuoja

Uudelleenkäynnistymissuoja estää laitteen käynnistymisen itsestään virran katkettua.

Laite kytkeytyy jälleen päälle sähkökatkon jälkeen. Käsittely voidaan aloittaa uudelleen vasta, kun kierrettävä valitsin on viety asentoon O/off.

Ylikuormitussuoja

Ylikuormitussuoja estää moottorin ja muiden osien vioittumisen liian suuren kuormituksen seurauksena. Moottori kytkeytyy pois päältä, kun

■ käsitellään liian suuria määriä.
■ väline tai varuste on jumiutunut.

6 Ennen ensimmäistä käyttöä

Valmistele laite käyttöä varten.

6.1 Laitteen esivalmistelut

1. Paina avaamispainiketta ja nosta kääntyvää vartta, kunnes se lukittuu.
   → "Kääntyvän varren liikuttaminen", Sivu 189
2. Poista kulho myötäpäivään kääntäen.
   → "Kulhon poistaminen", Sivu 189

3. Puhdista ennen käyttöä kaikki laitteen osat, jotka joutuvat kosketuksiin elintarvikkeiden kanssa.
   → "Puhdistus ja hoito", Sivu 193

4. Aseta puhdistetut ja kuivatut osat valmiiksi käyttöä varten.

7 Käytön perusteet

7.1 Johdon pituus

Säädä verkkojohdon pituus tarpeen mukaan.

Johdon pituuden säätö johtokelan avulla

1. Vedä verkkojohto vaadittavaan pituuteen ja päästä hitaasti irti.
2. Voit lyhentää johtoa

- vetämällä johdosta,

- antamalla sen kelautua sisään,

- vetämällä johto uudelleen ulos.

Huomautus: Älä työnnä johtoa sisään käsin. Jos johto juuttuu kiinni, vedä se kokonaan ulos ja anna sen sitten kelautua uudelleen.

7.2 Kääntyvän varren liikuttaminen

1. Paina avaamispainiketta ja nosta kääntyvää vartta, kunnes se lukittuu.

→ Kuva 6

Kääntyvä varsi on lukittunut asentoon 2.

1. Paina avaamispainiketta ja siirrä kääntyvää vartta alas, kunnes se lukittuu pystysuoraan.

→ Kuva 7

Kääntyvä varsi on lukittunut asentoon 3.

7.3 Kulhon kiinnitys

1. Aseta kulho peruslaitteeseen.

→ Kuva 8

Huomioi peruslaitteessa olevat kolot.

1. Käännä kulhoa vastapäivään, kunnes se lukittuu.

→ Kuva 9

7.4 Kulhon poistaminen

▶ Poista kulho myötäpäivään kääntäen.

→ Kuva 10

7.5 Välineen kiinnitys

→ "Yhteenveto välineistä", Sivu 186

1. Paina väline pääkäyttöakseliin niin, että se lukittuu.

→ Kuva 11

1. Taikinakoukun kiinnittäminen:

- Työnnä taikinakoukku suojuksineen pääkäyttöakseliin.

- Käännä suojusta, kunnes taikinakoukku lukittuu kokonaan.

→ Kuva 12

Suojuksen atäytyy peittää koko pääkäyttöakseli.

7.6 Välineen poistaminen

▶ Vedä väline kokonaan ulos käyttöliitännästä.

→ Kuva 13

7.7 Kulhon kannen asettaminen paikalleen

Vaatimukset

■ Haluttu väline on kiinnitetty.

■ Kulho on paikallaan.

■ Kääntyvä varsi on kiinni.

1. Paina avaamispainiketta, nosta kääntyvää vartta hieman ja pidä siitä kiinni.

→ Kuva 14

1. Nosta kantta hieman edestä, työnnä se kokonaan kulhon päälle ja aseta kohdalleen.

→ Kuva 15

Täyttösuppilon tulee osoittaa eteenpäin.

1. Paina kääntyvää vartta alas, kunnes se lukittuu.

→ Kuva 16

7.8 Kulhon kannen poistaminen

1. Paina avaamispainiketta, nosta kääntyvää vartta hieman ja pidä siitä kiinni.

2. Nosta kantta hieman edestä ja vedä se eteenpäin ulos.

3. Paina kääntyvää vartta ylös, kunnes se lukittuu.

7.9 Käsittely

Tästä saat tärkeimmät tiedot elintarvikkeiden käsittelystä.

Nopeussuositukset

Noudata nopeussuosituksia, jotta lopputulos on paras mahdollinen.

fi Käytön

Väline tai varuste	Teho
	1-7
	1-5
	1-3
	1
	3-5
	3-7
	3-7
	3-5
	7
	5-7
	3-7
	M
	M
	5-7

Ainesten käsittely välineillä

VAROITUS

Loukkaantumisvaara!

Pyörivät käyttöliitännät, välineet tai varusteet voivat aiheuttaa tapaturmia.

• Pidä kädet, hiukset, vaatteet tms. loitolla pyörivistä osista.
• Irrota ja kiinnitä välineitä ja varusteita vain, kun käyttöliitäntä on pysähtynyt ja laite irrotettu pistorasiasta.

• Ennen välineiden vaihtoa ja puhdistusta kytke laite pois toiminnasta ja vedä pistoke pistorasiasta.

• Käytä välineitä vain, kun kulho, kansi ja käyttöliitäntöjen suojakannet ovat paikoillaan.

• Älä koskaan avaa kääntyvää vartta laitteen käydessä.

Vaatimukset

■ Kulho on paikallaan.
■ Vaadittava väline on kiinnitetty.

1. Mittaa ainekset kulhoon.
2. Paina avaamispainiketta ja paina kääntyvää vartta alas, kunnes se lukittuu.
3. Aseta kulhon kansi paikalleen. → "Kulhon kannen asettaminen paikalleen", Sivu 189
4. Liitä pistoke pistorasiaan.
5. Käännä kierrettävä valitsin haluttuun nopeuteen. → Kuva 17
6. Käsittele aineksia, kunnes lopputulos on haluamasi.

7. Käännä kierrettävä valitsin asentoon O/off → Kuva 18 Odota, kunnes laite pysähtyy.

8. Irrota pistoke pistorasiasta.

Ohjeet

■ Voit muuttaa nopeutta milloin tahansa käsittelyn aikana tai keskeyttää toiminnan.
■ Puhdista kaikki osat käytön jälkeen, jotta elintarvikkeiden jäänteet eivät kuivu niihin kiinni.

Ainesten lisääminen

1. Lisää aineksia käsittelyn aikana kannessa olevan täyttöaukon kautta.
   → Kuva 19

2. Kun lisäät suurempia määriä, aseta kierrettävä valitsin asentoon O/off. Odota, kunnes laite pysähtyy.

3. Poista kulhon kansi. → "Kulhon kannen poistaminen", Sivu 189

4. Mittaa ainekset kulhoon.

5. Aseta kulhon kansi paikalleen. → "Kulhon kannen asettaminen paikalleen", Sivu 189
6. Käsittele aineksia, kunnes lopputulos on haluamasi.

Jaksottainen käyttö

1. Käännä kierrettävä valitsin asentoon M ja pidä siitä kiinni. → Kuva 20
   Aineksia käsitellään suurimmalla nopeudella.
2. Päästä kierrettävä valitsin irti. → Kuva 21
   √ Kierrettävä valitsin siirtyy asentoon O/off.
   Käsittely pysähtyy ja käyttölaitteet siirtyvät pysäytysasentoon.

Ohje

Jaksottainen käyttö soveltuu erityisesti seuraaville varusteille:

■ Lasinen sekoituskannu
■ Minileikkurisarja
■ Teholeikkuri

7.10 Käyttöliitännän suojakansi

Irrota suojakansi, jotta voit käyttää varusteita käyttöliitännässä 2 tai 3.

Käyttöliitännän suojakannen poistaminen

1. Paina käyttöliitännän 2 suojakantta merkinnän ≡ kohdalta alas ja poista se. → Kuva 22

2. Vedä käyttöliitännän 3 suojakansi ylös ja poista se. → Kuva 23

Käyttöliitännän suojakannen kiinnitys

1. Aseta käyttöliitännän 2 suojakannen merkintä = taakse, aseta kansi paikoilleen ja paina se kiinni. → Kuva 24
2. Laita käyttöliitännän 3 suojakansi paikoilleen ja paina se kiinni. → Kuva 25 Merkintöjen ♠ja oht oltava kohdakkain.

Huomautus: Suojaa käyttämättömät käyttöliitännät aina suojakansilla.

8 Vaaka

Laitteessa on vaaka. Voit punnita ainekset erikseen.

Peruslaitteen tukijaloissa on 4 painoanturia.

Seuraavat tekijät voivat väärentää mittaustuloksen:

■ Tukijalat eivät ole kunnolla kiinni työtasossa.
■ Työtason tärinä
■ Peruslaitteen alla olevat esineet
■ Ainesten määrä on alle 5 g tai 0,01 lb
■ Peruslaitteen siirtyminen
■ Peruslaitteeseen koskeminen
■ Peruslaitteen päällä olevat esineet

8.1 Vaa'an näyttöarvot

Noudata vaa'an käytössä seuraavia arvoja.

Näyttöyksikkönä grammat

Näyttöalue -990 g – 5000 g

Näyttöväli 5 g

Näyttöyksikkönä paunat

Näyttöalue -2,20 lb –11,00 lb

Näyttöväli 0,01 lb

Ohje: Vaa'an näyttöyksiköitä voidaan muuttaa milloin tahansa.

→ "Vaa'an näyttöyksiköiden muuttaminen", Sivu 192

8.2 Ainesten punnitseminen

Vaatimukset

■ Kulho on paikoillaan tai varuste on kiinnitetty.
■ Kierrettävä valitsin on asennossa O/off.

1. Paina valitsinta ääläkä enää koske laitteeseen.

√ Vaaka kalibroituu. √ Näytössä näkyy "----".

1. Odota, kunnes kalibrointi päättyy. √ Näytössä näkyy "0 g" tai "0.00 lb".

2. Lisää haluamasi aines.

√ Näyttö ilmoittaa painon.

1. Punnitse lisää aineksia valitsemalla jokin seuraavista vaihtoehdoista:

- Lisää seuraava aines ja lue kokonaispaino. - Paina 🌐 ja odota, kunnes "0 g" tai "0.00 lb" tulee näyttöön.

1. Kytke vaaka pois päältä painamalla 📄tai käynnistä käsittely.

Ohje: Käytä vaakaa myös yhdessä varusteen kanssa. Punnitse ainekset samalla kuin lisäät ne esim. tehosekoittimeen tai jäätelökoneeseen.

Huomautus: Vaaka kytkeytyy pois päältä automaattisesti oltuaan n. 3 minuuttia toimettomana.

8.3 Vaa'an näyttöyksiköiden muuttaminen

Vaatimukset

■ Kierrettävä valitsin on asennossa O/off.
■ Vaaka on kytketty päälle.

1. Paina 🌐 ja 📄ja pidä painettuna. Vaa'an näyttöyksikkö muuttuu.

Symboli Yksikkö

g	Näyttö grammoina
lb	Näyttö paunoina

1. Vapauta molemmat valitsimet.

√ Vaaka kalibroituu ja käynnistyy uudelleen muutetuilla asetuksilla.
√ Asetus tallentuu muistiin.

9 Ajastin

Voit lukea tähänastisen käsittelyajan tai nollata sen.

9.1 Ajastimen näyttöarvot

Noudata ajastimen käytössä seuraavia arvoja.

Näyttöalue 0 sekuntia –

59 minuuttia ja

59 sekuntia

Näyttöväli 1 sekunti

9.2 Käsittelyajan lukeminen ja nollaaminen

1. Käännä kierrettävä valitsin haluttuun nopeuteen.
   √ Näytössä näkyy käsittelyaika.
2. Voit nollata ajan arvoon "00:00" painamalla 😊.

Huomautukset

■ Jos keskeytät käsittelyn alle 30 sekunnin ajaksi, viimeksi näytetyt arvot pysyvät tallennettuina ja ajan kuluminen jatkuu seuraavan käsittelyn yhteydessä.
■ Jos keskeytät käsittelyn yli 30 sekunnin ajaksi, laite kytkee vaa'an päälle ja kalibroituu.

10 Puhdistus ja hoito

Puhdista ja hoida laitetta huolellisesti, jotta se pysyy pitkään toimintakuntoisena.

10.1 Puhdistusaine

Kerromme tässä, mitkä puhdistusaineet soveltuvat laitteelle.

HUOMIO!

Epäsopivat puhdistusaineet tai virheellinen puhdistus voi vaurioittaa laitetta.

• Älä käytä alkoholi- tai spriipitoista puhdistusainetta.
• Älä käytä teräväreunaisia tai - kärkisiä tai metalliesineitä.
• Älä käytä hankaavia liinoja tai puhdistusaineita.
• Puhdista ohjauspaneeli ja näyttö vain kostealla mikrokuituliinalla.

10.2 Puhdistusohjeet

Tästä löydät ohjeita laitteen ja muiden osien puhdistusta varten.

→ Kuva 26

Ohje: Muoviosiin voi tulla värjääntymiä, jos käsittelet esimerkiksi porkkanoita. Poista värjääntymät pehmeällä liinalla ja tipalla ruokaöljyä.

11 Lisävarusteet

Varusteita voit ostaa huoltopalvelusta, alan liikkeistä tai Internetin kautta. Käytä vain alkuperäisiä varusteita, koska ne sopivat tarkasti laitteeseen. Varusteet ovat laitekohtaisia. Ilmoita ostaessasi aina laitteesi tarkka mallinumero (E-Nr.). → Sivu 198 Tiedot laitteeseesi sopivista varusteista löydät esitteestämme, verkkokaupasta tai huoltopalvelusta. www.bosch-home.com

12 Käyttöesimerkkejä

Noudata taulukossa annettuja tietoja ja arvoja.

→ Kuva 27

12.1 Reseptiesimerkki

Tästä löydät reseptiesimerkin, joka on suunniteltu erityisesti laitettasi varten.

Resepti Ainekset Käsittely

Mehevä hedelmäkakku

■ 3 kananmunaa

■ 135 g sokeria
■ 135 g margariinia
■ 255 g jauhoja
■ 10 g leivinjauhetta
■ 150 g korintteja

■ Käytä vispilää.
■ Lisää kulhoon kaikki muut ainekset paitsi kuivatut hedelmät.
■ Käsittele 30 sekuntia nopeudella 1.

Resepti Ainekset Käsittely
	■ 150 g kuivattuja sekahedelmiäHuomautus: Käsittele kerrallaan enintään 2-kertainen määrä.	■ Käsittele sitten 3-5 minuuttia nopeudella 5.■ Valitse nopeus 2.■ Lisää kuivatuthedelmät 30-60 sekuntia kuluessa.

13 Toimintahäiriöiden korjaaminen

Voit poistaa itse laitteen pienet toimintahäiriöt. Tutustu häiriöiden korjaamisesta annettuihin ohjeisiin ennen kuin otat yhteyden huoltopalveluun. Näin vältät turhia kustannuksia.

VAROITUS

Sähköiskun vaara!

Epäasianmukaiset korjaukset ovat vaarallisia.

▶ Laitteen korjaustöitä saavat tehdä vain alan ammattilaiset.
▶ Laitteen korjaukseen saa käyttää vain alkuperäisiä varaosia.
- Jos laitteen verkkojohto vaurioituu, sen saa turvallisuussyistä vaihtaa vain valmistaja, sen huoltopalvelu tai vastaavan pätevyyden omaava henkilö.

Vika Syy ja vianhaku
Laite ei toimi. Verkkojohdon pistoke ei ole liitetty.► Liitä laite sähköverkoon.
Laite ei aloita käsittelyä.	Kierrettävä valitsin on asetettu väärin.► Käännä kierrettävä valitsin ennen käsittelyn aloittamista asentoon O/off
Laite ei aloita käsittelyä tai kytkeytyy pois toiminnasta käytön aikana.	Käsiteltävä määrä on liian suuri tai käsittelyaika liian pitkä.► Käännä kierrettävä valitsin asentoon O/off► Pienennä ainesten määrää.► Anna laitteen jäähtyä huoneenlämpöiseksi.
	Laite tai varuste on jumiutunut.► Käännä kierrettävä valitsin asentoon O/off► Avaa jumiutunut kohta.
Vaaka ei näytä painon muutosta, vaikka aineksia lisätään.	Ainesten määrä on pienempi kuin vaa'an mittausalue.► Lisää vähintään 5 g tai 0,01 lb aineksia, jotta vaaka näyttää oikeat arvot.
Kääntyvää vartta ei voi avata tai sulkea, koska väline on juuttunut kulhoon.	Käyttölaite ei ole pysäytysasennossa sen jälkeen, kun turvajärjestelmä on pysäyttänyt käsittelyn tai virransaanti on keskeytynyt.1. Käännä kierrettävä valitsin asentoon O/off2. Korjaa syy, joka aiheutti laitteen pysähtymisen. → "Turvajärjestelmät", Sivu 1883. Kun kääntyvä varsi on auki, poista väline ja sulje kääntyvä varsi.4. Käännä kierrettävä valitsin hetkeksi asentoon 1 ja sitten takaisin asentoon O/off✓ Käyttöliitäntä pyörii vielä hetken ja jää sitten pysäytysasentoon.
Näytössä vilkkuu "5000 g" tai "11.00 lb".	Vaa'an näyttöarvot ylittyvät.► Huomioi vaa'an näyttöarvot. → "Vaa'an näyttöarvot", Sivu 191
Näytössä vilkkuu "-990 g" tai "-2.20 lb".	Vaa'an näyttöarvot alittuvat.► Huomioi vaa'an näyttöarvot. → "Vaa'an näyttöarvot", Sivu 191
Näytössä vilkkuu "59:59 m:s".	Ajastimen näyttöalue ylittyy.► Älä käsittele aineksia enempää kuin 59 minuuttia ja 59 sekuntia tai nollaa käsittelyaika tämän ajan kuluessa. → "Käsittelyajan lukeminen ja nollaaminen", Sivu 192
Näytössä näkyy "ERROR"	Vaaka altistuu liian voimakkaalle tärinälle.► Älä käytä laitetta työtasoilla, joihin kohdistuu tärinää, esim. joiden alapuolella on käynnissä oleva astianpesukone.
	Alusta on epätasainen.1. Aseta laite tukevalle, tasaiselle, puhtaalle ja sileälle työtasolle.2. Tarkista, ovatko kaikki 4 jalkaa kiinni työtasossa.
	Jalat ovat likaiset.► Pyyhi jalat kostella liinalla.
	Vaaka on käynnistettävä uudelleen.1. Käynnistä vaaka uudelleen seuraavasti:- Paina 📄.- Odota 30-60 sekuntia.- Paina uudelleen 📄 ja odota, kunnes kalibrointi on päättynyt.
Näytössä näkyy"ERROR"	2. Jos virhe näkyy edelleen, erota laite hetkeksi verkkovirrasta ja yritä sitten käynnistää vaaka uudelleen.Huomautus:Suorita häiriön korjaustoimenpiteet useita kertoja, ennen kuin otat yhteyden huoltopalveluun.

14 Hävittäminen

14.1 Käytöstä poistetun laitteen hävittäminen

Ympäristön huomioivan hävittämisen avulla arvokkaita raaka-aineita voidaan käyttää uudelleen.

1. Irrota verkkojohdon pistoke pistorasiasta.
2. Katkaise verkkojohto.
3. Hävitä laite ympäristöystävällisesti. Tarkempia tietoja kierrätysmahdollisuuksista saat kodinkoneliikkeistä sekä paikkakuntasi jätehuollosta vastaavilta viranomaisilta.

Tämän laitteen merkintä perustuu käytettyjä sähkö- ja elektroniikkalaitteita (waste electrical and electronic equipment - WEEE) koskevaan direktiiviin 2012/19/EU. Tämä direktiivi määrittää käytettyjen laitteiden palautus- ja kierrätys- säännökset koko EU:n alueella.

15 Huoltopalvelu

Ekosuunnittelua koskevan asetuksen mukaisia toiminnan kannalta oleellisia osia on saatavilla huoltopalvelumme kautta vähintään 7 vuoden ajan laitteen markkinoille saattamisen jälkeen Euroopan talousalueella.

Huomautus: Huoltopalvelu on valmistajan takuun puitteissa maksuton.

Lisätietoja käyttömaan takuuajasta ja takuuehdoista saat huoltopalvelustamme, jälleenmyyjältäsi tai verkkosivultamme. Kun otat yhteyden huoltopalveluun, tarvitset laitteen mallinumeron (E-Nr.) ja valmistusnumeron (FD). Huoltopalvelun yhteystiedot löytyvät oheisesta huoltopalveluluettelosta tai internet-sivuiltamme.

15.1 Mallinumero (E-nro) ja valmistusnumero (FD)

Mallinumero (E-nro) ja valmistusnumero (FD) on merkitty koneen tyyppikilpeen. Merkitse laitteen tiedot ja huoltopalvelun puhelinnumero muistiin, niin löydät ne taas nopeasti.

MyBosch

BOSCH HOME APPLIANCES SERVICE
