KÄYTTÖOHJE CSD 40 LI, CSD42L RYOBI

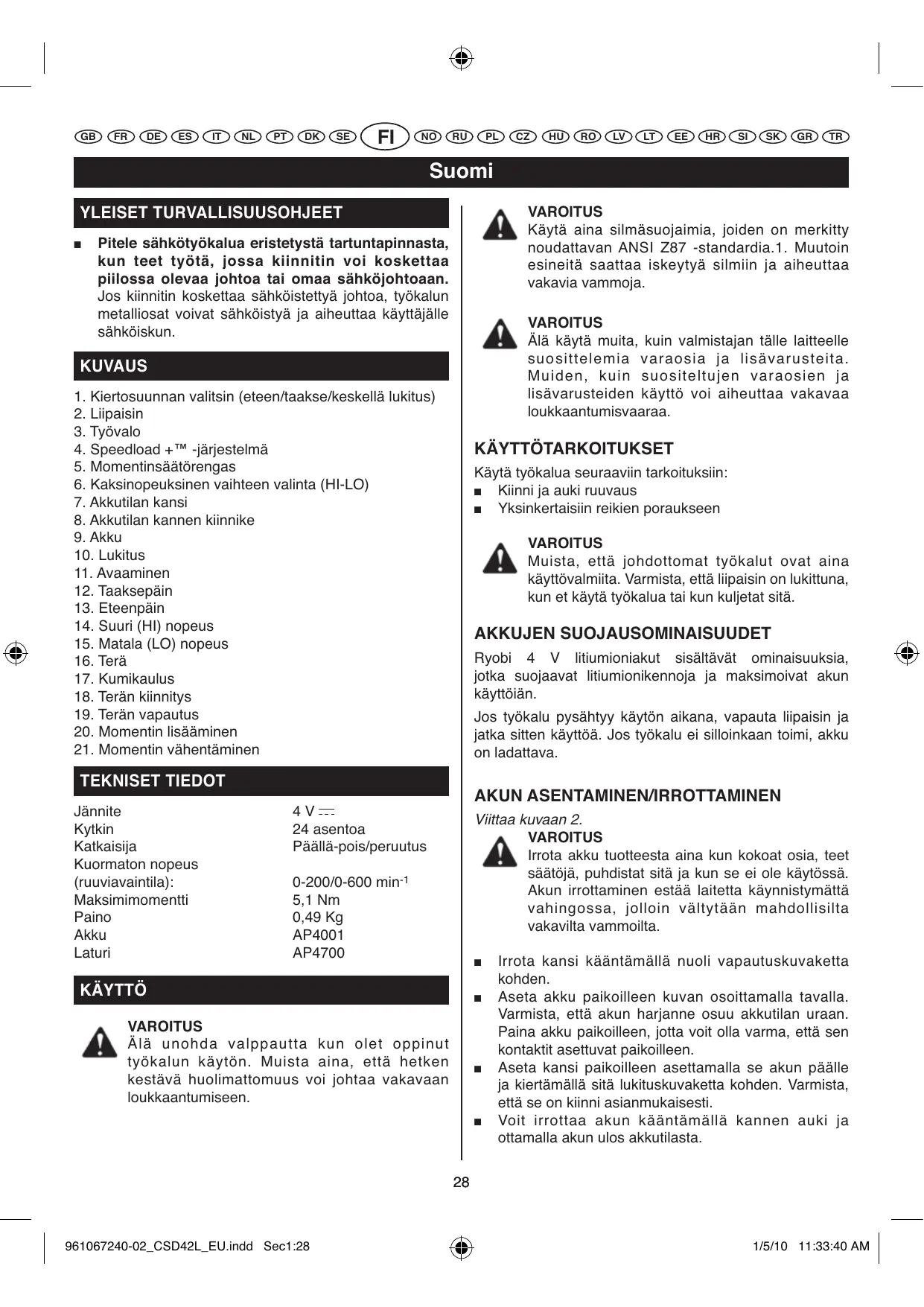

Suomi VAROITUS Käytä aina silmäsuojaimia, joiden on merkitty noudattavan ANSI Z87 -standardia.1. Muutoin esineitä saattaa iskeytyä silmiin ja aiheuttaa vakavia vammoja. YLEISET TURVALLISUUSOHJEET

Pitele sähkötyökalua eristetystä tartuntapinnasta, kun teet työtä, jossa kiinnitin voi koskettaa piilossa olevaa johtoa tai omaa sähköjohtoaan. Jos kiinnitin koskettaa sähköistettyä johtoa, työkalun metalliosat voivat sähköistyä ja aiheuttaa käyttäjälle sähköiskun. VAROITUS Älä käytä muita, kuin valmistajan tälle laitteelle suosittelemia varaosia ja lisävarusteita. Muiden, kuin suositeltujen varaosien ja lisävarusteiden käyttö voi aiheuttaa vakavaa loukkaantumisvaaraa. KUVAUS

1. Kiertosuunnan valitsin (eteen/taakse/keskellä lukitus)

4. Speedload +™ -järjestelmä

5. Momentinsäätörengas

6. Kaksinopeuksinen vaihteen valinta (HI-LO)

14. Suuri (HI) nopeus

20. Momentin lisääminen

21. Momentin vähentäminen

Käytä työkalua seuraaviin tarkoituksiin: Kiinni ja auki ruuvaus Yksinkertaisiin reikien poraukseen VAROITUS Muista, että johdottomat työkalut ovat aina käyttövalmiita. Varmista, että liipaisin on lukittuna, kun et käytä työkalua tai kun kuljetat sitä. AKKUJEN SUOJAUSOMINAISUUDET Ryobi 4 V litiumioniakut sisältävät ominaisuuksia, jotka suojaavat litiumionikennoja ja maksimoivat akun käyttöiän. Jos työkalu pysähtyy käytön aikana, vapauta liipaisin ja jatka sitten käyttöä. Jos työkalu ei silloinkaan toimi, akku on ladattava. TEKNISET TIEDOT Jännite Kytkin Katkaisija Kuormaton nopeus (ruuviavaintila): Maksimimomentti Paino Akku Laturi

AKUN ASENTAMINEN/IRROTTAMINEN

24 asentoa Päällä-pois/peruutus Viittaa kuvaan 2. VAROITUS Irrota akku tuotteesta aina kun kokoat osia, teet säätöjä, puhdistat sitä ja kun se ei ole käytössä. Akun irrottaminen estää laitetta käynnistymättä vahingossa, jolloin vältytään mahdollisilta vakavilta vammoilta. 0-200/0-600 min-1 5,1 Nm 0,49 Kg AP4001 AP4700

VAROITUS Älä unohda valppautta kun olet oppinut työkalun käytön. Muista aina, että hetken kestävä huolimattomuus voi johtaa vakavaan loukkaantumiseen.

Irrota kansi kääntämällä nuoli vapautuskuvaketta kohden. Aseta akku paikoilleen kuvan osoittamalla tavalla. Varmista, että akun harjanne osuu akkutilan uraan. Paina akku paikoilleen, jotta voit olla varma, että sen kontaktit asettuvat paikoilleen. Aseta kansi paikoilleen asettamalla se akun päälle ja kiertämällä sitä lukituskuvaketta kohden. Varmista, että se on kiinni asianmukaisesti. Voit irrottaa akun kääntämällä kannen auki ja ottamalla akun ulos akkutilasta.

Tässä ruuviavaimessa on säädettävä momenttikytkin, joka auttaa ruuvaamaan erilaisia ruuveja erilaisiin materiaaleihin. Oikea asetus riippuu materiaalityypistä ja käytetyn ruuvin koosta. Älä yritä käyttää tätä työkalua, jos akkutilan kansi ei ole suljettu ja lukittu.

Viittaa kuvaan 3. Terän kiertosuuntaa voidaan vaihtaa, ja se valitaan liipaisimen yläpuolella olevalla kytkimellä. Kun ruuviavainta pidellään normaalissa käyttöasennossa, kiertosuunnan valitsimen tulisi olla liipaisimen vasemmalla puolella, jotta kiertosuunta olisi eteenpäin. Kiertosuunta on taaksepäin, kun valitsin on liipaisimen oikealla puolella. Viittaa kuvaan 6. Ruuviavaimen etuosassa on 24 momenttiasetusmerkintää.

1-4 Liipaisimen asettaminen OFF-asentoon (lukitus) auttaa estämään tahattomia käynnistyksiä, kun laite ei ole käytössä.

Voit pysäyttää ruuviavaimen vapauttamalla liipaisimen ja antamalla istukan pysähtyä täysin. Viittaa kuvaan 4. Ruuviavaimella on kaksi vaihdetta – LO ja HI. Sen päällä olevalla liukukytkimellä nopeudeksi voidaan valita joko LO tai HI. Kun ruuviavainta käytetään LO-nopeusalueella, sen nopeus vähenee ja laitteella on enemmän tehoa ja vääntövoimaa. Kun ruuviavainta käytetään HInopeusalueella, sen nopeus kasvaa ja laitteella on vähemmän tehoa ja vääntövoimaa. Käytä porattaessa ainoastaan teriä, joissa on 1/4 tuuman kuusikulmainen varsi. Suurin sallittu poran koko on 1/4 tuumaa.

Suurten nopeus) ruuvien ruuvaamiseen (LO- Ruuviavaimessa on ylikuormitukselta suojaava laite. Ruuviavain pysähtyy, jos akseli lukittuu useaksi sekunniksi liipaisimen ollessa pohjassa. Jos näin tapahtuu, vapauta liipaisin, odota muutama sekunti ja jatka sitten käyttöä. Voit välttää tämän sillä, että et pakota ruuviavainta. KAKSINOPEUKSINEN VAIHTEISTO

Pehmeään materiaaliin ruuvaamiseen (LOnopeus) Pehmeään tai kovaan materiaaliin ruuvaamiseen (LO-nopeus) Kovaan puuhun ruuvaamiseen (LOnopeus) YLIKUORMITUKSEN SUOJALAITE HUOM: Ruuviavain ei toimi, jos suunnanvalitsinta ei ole työnnetty täysin vasemmalle tai oikealle. poraamista Pienille ruuveille (HI- tai LO-nopeus) 5-8 VAROITUS Jotta vaihteet eivät vioittuisi, anna istukan aina pysähtyä täysin, ennen kuin vaihdat kiertosuuntaa. HI-nopeus on reikien ruuvaamista varten. Aseta vaihteen valitsin asentoon HI tai LO. Kierrä säätörengas toivottuun asentoon. LED TYÖVALO (Kuva 7) Ruuvinvääntimessä on Led-työvalo, joka mahdollistaa työskentelyn vaikeapääsyisissä ja suljetuissa kohteissa, joissa tarvitaan lisävalaistusta. Led-työvalo syttyy aina, kun liipaisinta painetaan. HUOM: Työvalo sammuu, kun ylikuormitussuoja pysäyttää ruuviavaimen. Valo syttyy uudelleen ja toiminta jatkuu, kun liipaisinta painetaan. ruuvien HUOLTO VAROITUS Käytä vaihdossa yksinomaan alkuperäisiä varaosia. Muunlaisten varaosien käyttö voi osoittautua vaaralliseksi ja vaurioittaa tuotetta.

TERIEN KIINNITTÄMINEN/IRROTTAMINEN

Viittaa kuvaan 5. Ruuviavaimen SPEEDLOAD +™ -järjestelmä on pikaliitoksellinen istukka, johon voidaan kiinnittää mikä tahansa 1/4 tuuman kuusikulmainen terä. Aseta terä istukkaan ja paina sitä sisään niin pitkälle, että se lukittuu istukkaan. Voit irrottaa terän työntämällä kumikaulusta eteenpäin ja vetämällä terän ulos istukasta. Älä käytä liuotteita muoviosien puhdistukseen. Yleensä muovit eivät siedä markkinoilla olevia määrättyjä liuotteita, jotka vahingoittavat niitä. Käytä puhdasta riepua lian, pölyn, öljyn, rasvan jne. puhdistukseen.

Suomi HUOLTO SYMBOLI VAROITUS Muoviosat eivät saa koskaan joutua kosketukseen jarrunesteen, bensiinin, petrolijohdannaisten, ruosteenirrotusöljyn jne. kanssa. Nämä kemialliset aineet voivat vaurioittaa, heikentää tai tuhota muovin. Turvavaroitus

Voltit min-1 Kierrokset tai edestakaisliike per minuutti Tasavirta Älä pakota sähkötyökaluja. Väärinkäyttö saattaa vahingoittaa työkalua ja työkappaletta. CE-vastaavuus VAROITUS Älä yritä muuntaa ruuviavainta tai valmistaa lisälaitteita, joita ei suositella käytettävän ruuviavaimen kanssa. Tällainen muuntelu on väärinkäyttöä ja saattaa johtaa vaaratilanteeseen, joka saattaa aiheuttaa mahdollisen vakavan vamman. Lue ohjeet huolellisesti ennen laitteen käynnistämistä. Kierrättäminen ei-toivottua Käytöstä poistettavia sähkölaitteita ei pidä hävittää talousjätteiden mukana. Ne on mahdollisuuksien mukaan pantava kiertoon. Kierrätysohjeita antavat kunnan viranomaiset ja vähittäiskauppiaat.

TAKUUEHDOT Tällä Ryobi-tuotteella on valmistusviat ja vialliset osat kattava vuoden (24 kk) takuu alkuperäiseen ostokuittiin tai laskuun merkitystä ostopäivästä lukien. Takuu ei kata normaalista kulumisesta, epänormaalista tai kielletystä käytöstä tai ylikuormituksesta aiheutuneita vahinkoja eikä lisävarusteita kuten akkuja, polttimoita,teriä, pusseja jne. Mikäli takuuaikana ilmaantuu toimintahäiriöitä, vie PURKAMATON tuote ostotodistuksineen myyjäliikkeeseen tai lähimpään Ryobikeskushuoltamoon. Tämä takuu ei vaikuta viallisia tuotteita koskeviin lakiperusteisiin oikeuksiin.

VAROITUS Tämän tiedotteen tärinätaso on mitattu EN60745-standardien mukaisilla testeillä, ja niitä voidaan käyttää verrattaessa laitetta toiseen. Sitä voidaan käyttää arvioitaessa tärinävaikutusta. Ilmoitettu tärinätaso vastaa laitteen pääasiallista käyttötarkoitusta. Jos laitetta kuitenkin käytetään muuhun tarkoitukseen, muilla lisälaitteilla tai huonosti huollettuna, tärinätaso saattaa poiketa ilmoitetusta arvosta. Tämä voi kasvattaa kokonaisaltistumista huomattavasti koko työjakson kuluessa. Podczas oceny naraenia na drgania naley równie uwzgldni czas wyŸczenia urzdzenia oraz czas, w którym urzdzenie jest wŸczone, jednak praca nie jest wykonywana. Czasy te mog znacznie zmniejszy stopie¡ naraenia operatora na drgania w caŸym okresie wykonywania pracy. Naley okre li dodatkowe rodki ochrony operatora przed skutkami drga¡, przykŸadowo: dba o stan techniczny urzdzenia i przystawek, dba o zachowanie ciepŸoty dŸoni, odpowiednio zorganizowa harmonogram wykonywania prac.

Tärinän altistumistasoa arvioitaessa tulee huomioida ajat, jolloin laite on sammutettu tai kun se on käynnissä, mutta sitä ei käytetä varsinaiseen työskentelyyn. Tämä voi vähentää kokonaisaltistumista huomattavasti koko työjakson kuluessa. Käytä muitakin suojakeinoja turvataksesi käyttäjän tärinävaikutukselta, kuten: huolla laite ja lisälaitteet, pidä kätesi lämpiminä, organisoi työnkulku.

TODISTUS STANDARDIN-MUKAISUUDESTA Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardoimis-asiakirjojen vaatimusten mukainen. 98/37/EC (28.12.2009 saakka), 2006/42/ EC (29.12.2009 lähtien), 2004/108/EC, EN60745, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 Äänenpainetaso
