BEDIENUNGSANLEITUNG CSD 40 LI, CSD42L RYOBI

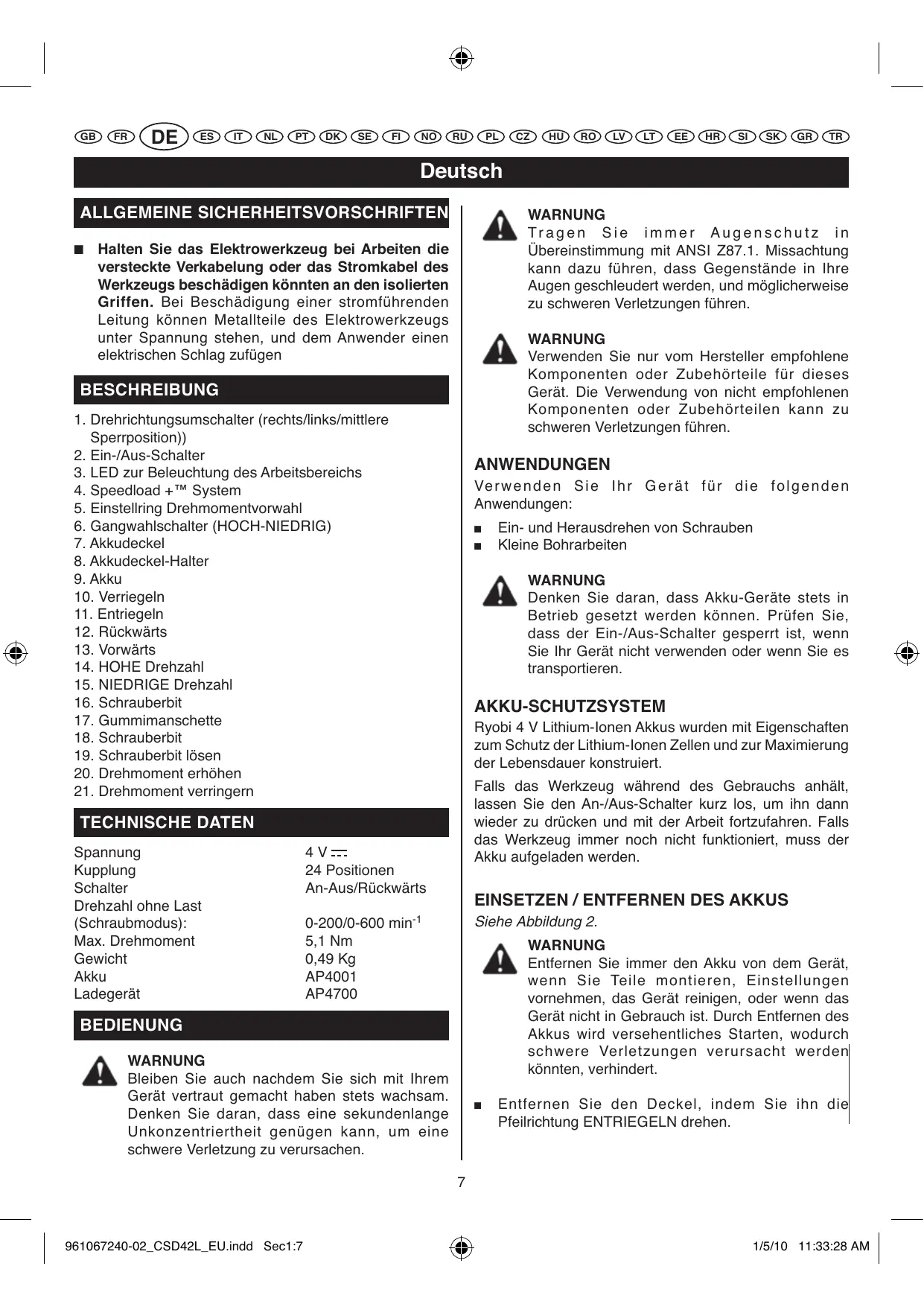

Deutsch ALLGEMEINE SICHERHEITSVORSCHRIFTEN

WARNUNG Tr a g e n S i e i m m e r A u g e n s c h u t z i n Übereinstimmung mit ANSI Z87.1. Missachtung kann dazu führen, dass Gegenstände in Ihre Augen geschleudert werden, und möglicherweise zu schweren Verletzungen führen. Halten Sie das Elektrowerkzeug bei Arbeiten die versteckte Verkabelung oder das Stromkabel des Werkzeugs beschädigen könnten an den isolierten Griffen. Bei Beschädigung einer stromführenden Leitung können Metallteile des Elektrowerkzeugs unter Spannung stehen, und dem Anwender einen elektrischen Schlag zufügen WARNUNG Verwenden Sie nur vom Hersteller empfohlene Komponenten oder Zubehörteile für dieses Gerät. Die Verwendung von nicht empfohlenen Komponenten oder Zubehörteilen kann zu schweren Verletzungen führen. BESCHREIBUNG

1. Drehrichtungsumschalter (rechts/links/mittlere

2. Ein-/Aus-Schalter

3. LED zur Beleuchtung des Arbeitsbereichs

4. Speedload +™ System

5. Einstellring Drehmomentvorwahl

6. Gangwahlschalter (HOCH-NIEDRIG)

8. Akkudeckel-Halter

15. NIEDRIGE Drehzahl

19. Schrauberbit lösen

20. Drehmoment erhöhen

21. Drehmoment verringern

ANWENDUNGEN Ve r w e n d e n S i e I h r G e r ä t f ü r d i e f o l g e n d e n Anwendungen:

WARNUNG Denken Sie daran, dass Akku-Geräte stets in Betrieb gesetzt werden können. Prüfen Sie, dass der Ein-/Aus-Schalter gesperrt ist, wenn Sie Ihr Gerät nicht verwenden oder wenn Sie es transportieren. AKKU-SCHUTZSYSTEM Ryobi 4 V Lithium-Ionen Akkus wurden mit Eigenschaften zum Schutz der Lithium-Ionen Zellen und zur Maximierung der Lebensdauer konstruiert. Falls das Werkzeug während des Gebrauchs anhält, lassen Sie den An-/Aus-Schalter kurz los, um ihn dann wieder zu drücken und mit der Arbeit fortzufahren. Falls das Werkzeug immer noch nicht funktioniert, muss der Akku aufgeladen werden. TECHNISCHE DATEN Spannung Kupplung Schalter Drehzahl ohne Last (Schraubmodus): Max. Drehmoment Gewicht Akku Ladegerät Ein- und Herausdrehen von Schrauben Kleine Bohrarbeiten

24 Positionen An-Aus/Rückwärts

EINSETZEN / ENTFERNEN DES AKKUS

0-200/0-600 min-1 5,1 Nm 0,49 Kg AP4001 AP4700 Siehe Abbildung 2. WARNUNG Entfernen Sie immer den Akku von dem Gerät, wenn Sie Teile montieren, Einstellungen vornehmen, das Gerät reinigen, oder wenn das Gerät nicht in Gebrauch ist. Durch Entfernen des Akkus wird versehentliches Starten, wodurch schwere Verletzungen verursacht werden könnten, verhindert. BEDIENUNG WARNUNG Bleiben Sie auch nachdem Sie sich mit Ihrem Gerät vertraut gemacht haben stets wachsam. Denken Sie daran, dass eine sekundenlange Unkonzentriertheit genügen kann, um eine schwere Verletzung zu verursachen.

Entfernen Sie den Deckel, indem Sie ihn die Pfeilrichtung ENTRIEGELN drehen.

Deutsch Bohrergröße ist 1/4 Zoll. BEDIENUNG

Benutzen Sie die Einstellung HOHE Drehzahl zum Bohren, und die Einstellung NIEDRIGE Drehzahl zum Schrauben Setzen Sie den Akku in der gezeigten Orientierung ein. Vergewissern Sie sich, dass der Akku und die Rille der Akkuaufnahme ausgerichtet sind. Drücken Sie auf den Akku um zu gewährleisten, dass die Kontakte des Akkus richtig einrasten. Befestigen Sie den Deckel wieder, indem Sie ihn über dem Akku positionieren und in die Pfeilrichtung VERRIEGELN drehen. Zum Entfernen des Akkus, drehen Sie den Deckel auf und entfernen den Akku aus der Akkuaufnahme. Benutzen Sie das Werkzeug nicht, wenn der Deckel nicht verschlossen und verriegelt ist.

EINSETZEN/LÖSEN VON SCHRAUBERBITS

Siehe Abbildung 5. Das SPEEDLOAD +™ SYSTEM des Schraubers ist ein Schnellspannbohrfutter für alle 1/4 Zoll Sechskant-Bits. Stecken Sie das Schrauberbit in das Bohrfutter, und schieben es so weit wie möglich hinein bis das Bohrfutter verriegelt. Um das Bit zu entfernen, schieben Sie die Manschette nach vorne und ziehen das Bit gerade aus dem Bohrfutter.

AUSWAHL DER DREHRICHTUNG (VORWÄRTS

/ RÜCKWÄRTS / MITTLERE SPERRPOSITION) EINSTELLBARE DREHMOMENTKUPPLUNG Dieser Schrauber ist mit einer einstellbaren Drehmomentkupplung ausgestattet, um verschiede Arten von Schrauben in unterschiedliche Materialien zu drehen. Die richtige Einstellung ist abhängig von der Art des Materials und der benutzten Schraubengröße. Siehe Abbildung 3. Die Drehrichtung der Schrauberbits ist umkehrbar und mit dem Schalter oberhalb des Ein-/Aus-Schalters wählbar Wenn Sie Ihren Schraubendreher in der normalen Arbeitsposition halten, sollte sich zum Schrauben der Auswahlschalter für die Drehrichtung links von dem Ein/Aus-Schalters be{nden. Die Richtung wird umgedreht, wenn der Auswahlschalter sich rechts von dem Ein-/AusSchalter be{ndet. EINSTELLUNG DREHMOMENT Siehe Abbildung 6. Vorne auf dem Schrauber be{nden sich 24 Markierungen für das eingestellte Drehmoment. Einstellen des Auswahlschalter auf AUS (mittlere Sperrposition) hilft die Möglichkeit eines unbeabsichtigten Einschaltens zu verringern.

VORSICHT Warten Sie immer bis das Bohrfutter vollständig steht bevor Sie die Drehrichtung wechseln, um Schäden am Getriebe zu verhindern. Um den Schrauber anzuhalten, lassen Sie den Ein-/AusSchalter los, und warten Sie bis das Bohrfutter vollständig steht. ANMERKUNG: Der Schrauber funktioniert nicht bis der Drehrichtungsumschalter vollständig links oder rechts steht. ZWEI-GANG GETRIEBE Siehe Abbildung 4. Der Schrauber hat ein Getriebe für NIEDRIGE oder HOHE Drehzahlen. Mit dem Schiebeschalter oben auf dem Schrauber werden entweder NIEDRIGE oder HOHE Drehzahlen gewählt. Wenn der Schrauber in der NIEDRIGEN Stufe benutzt wird, ist die Drehzahl niedriger und das Drehmoment höher. Wenn der Schrauber in der HOHEN Stufe benutzt wird, ist die Drehzahl höher und das Drehmoment geringer. Benutzen Sie nur 1/4 Zoll Bohrer mit Sechskant-Schaft zum Bohren. Maximale Wählen Sie mit dem Gangwahlschalter HOHE oder NIEDRIGE Drehzahl. Drehen Sie den Einstellring bis zu der gewünschten Einstellung. 1-4 Schrauben von kleinen Schrauben (HOHE oder NIEDRIGE Drehzahl) 5-8 Schrauben weichem (NIEDRIGE Drehzahl)

Schrauben in weichem und Material (NIEDRIGE Drehzahl)

Schrauben in hartem Holz (NIEDRIGE Drehzahl)

Schrauben von großen (NIEDRIGE Drehzahl) Material hartem Schrauben ÜBERLASTUNGSSCHUTZ Das Werkzeug ist mit einem Überlastungsschutz ausgestattet. Das Werkzeug hält an, wenn die Welle für mehrere Sekunden blockiert wird während der Ein-/AusSchalter angeschaltet ist. Falls das passiert, lassen Sie den Ein-/Aus-Schalter los, und warten Sie mehrere Sekunden bevor Sie weiter arbeiten. Überbeanspruchen Sie das Werkzeug nicht um diese Situation zu vermeiden.

Deutsch WARNUNG Versuchen Sie nicht dieses Werkzeug zu verändern, oder Zubehörteile deren Verwendung nicht für dieses Werkzeug empfohlen ist zu benutzen. Jede solche Änderung oder Umbau ist missbräuchlich, und könnte zu einer gefährlichen Situation mit möglichen schweren Verletzungen führen. BEDIENUNG DIODE ZUR BELEUCHTUNG DES ARBEITSBEREICHS (Abb. 7) Ihr Schraubendreher ist mit einer integrierten Diode zur Beleuchtung ausgestattet. Dies ermöglicht es Ihnen, in begrenzten oder engen Räumen zu arbeiten, in denen eine zusätzliche Lichtquelle erforderlich ist. Die Diode zur Beleuchtung des Arbeitsbereichs leuchtet jedes Mal, wenn Sie auf den Ein-/Aus-Schalter drücken. UMWELTSCHUTZ ANMERKUNG: Das LED Arbeitslicht geht aus, wenn der Überlastungsschutz das Werkzeug anhält. Recyceln Sie die Rohstoffe anstatt sie in den Hausmüll zu geben. Für den Schutz der Umwelt müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden. WARTUNG WARNUNG Bei einem Austausch von Teilen dürfen nur Originalersatzteile verwendet werden. Die Verwendung von anderen Teilen kann zu einer Gefährdung führen oder Ihr Gerät beschädigen. SYMBOL Sicherheitswarnung Verwenden Sie keine Lösemittel zum Reinigen der Kunststoffteile. Die meisten Kunststoffe können durch im Handel erhältliche Lösemittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Entfernung von Schmutz, Staub, Öl, Fett usw.

Volt min-1 Umdrehungen und Bewegungen in der Minute Gleichstrom WARNUNG Die Kunststoffelemente dürfen niemals mit Bremsflüssigkeit, Benzin, Produkten auf Petroleumbasis, eindringende Öle usw. in Kontakt kommen. Diese chemischen Produkte enthalten Substanzen, die den Kunststoff beschädigen, schwächen oder zerstören können. CE-Konformität Bitte lesen Sie die Anweisungen sorgfältig, bevor Sie das Gerät einschalten. Entsorgen Sie unerwünschtes Material Elektrische Geräte sollten nicht mit dem übrigen Müll entsorgt werden. Bitte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die örtliche Behörde oder Ihren Händler, um Auskunft über die Entsorgung zu erhalten. Überlasten Sie Elektrowerkzeuge nicht. Überlastung kann das Werkzeug sowie das Werkstück beschädigen.

LICHTDIODE VOOR VERLICHTING VAN DE

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer für den Endbenutzer ausgestellten Originalrechnung. Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw. Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICHT ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an Ihren Händler oder Ihr nächstes RyobiKundendienstzentrum zurück. Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.

Eine Einschätzung der Exposition zu Schwingungen sollte auch die Zeiten wenn das Werkzeug ausgeschaltet ist, oder wenn es angeschaltet aber nicht in Betrieb ist, in Betracht ziehen. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant reduziert werden. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen um die Bedienungsperson vor den Effekten der Schwingungen zu schützen, wie zum Beispiel: Das Werkzeug und Zusatzgeräte warten, Hände warmhalten und Organisation der Arbeitszeiten.

KONFORMITÄTSERKLÄRUNG

Painotettu kiihdytyksen tehollisarvo (k=1.5 m/s ) Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: 98/37/EC (bis 28. Dez. 2009), 2006/42/EC (ab 29. Dez. 2009), 2004/108/EC, EN60745, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 Schalldruckpegel

Schallleistungspegel

Beschleunigung des quadratischen gewogenen Mittelwerts (k=1.5 m/s2)
