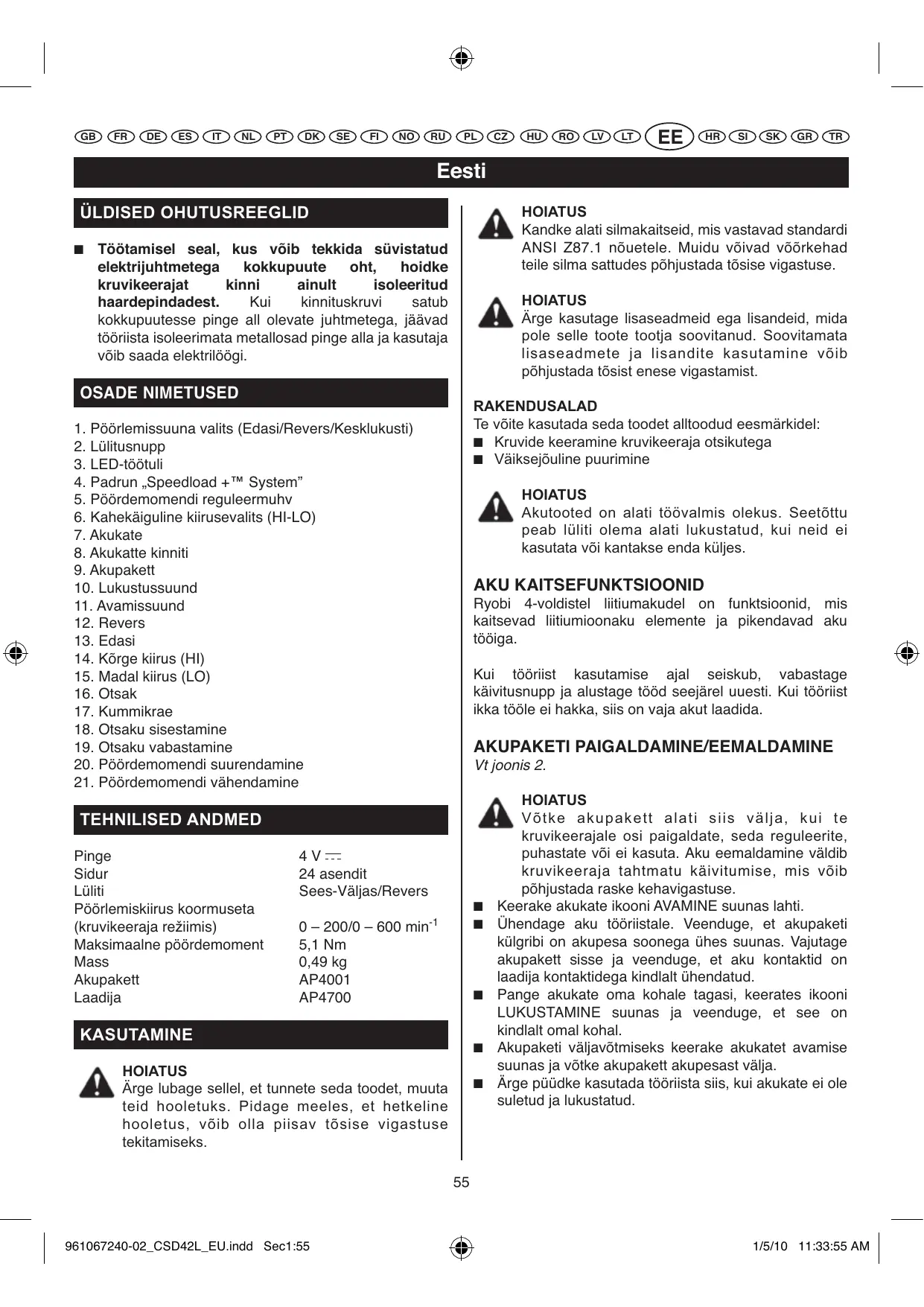

KASUTUSJUHEND CSD 40 LI, CSD42L RYOBI

HOIATUS Kandke alati silmakaitseid, mis vastavad standardi ANSI Z87.1 nõuetele. Muidu võivad võõrkehad teile silma sattudes põhjustada tõsise vigastuse. Töötamisel seal, kus võib tekkida süvistatud elektrijuhtmetega kokkupuute oht, hoidke kruvikeerajat kinni ainult isoleeritud haardepindadest. Kui kinnituskruvi satub kokkupuutesse pinge all olevate juhtmetega, jäävad tööriista isoleerimata metallosad pinge alla ja kasutaja võib saada elektrilöögi. HOIATUS Ärge kasutage lisaseadmeid ega lisandeid, mida pole selle toote tootja soovitanud. Soovitamata lisaseadmete ja lisandite kasutamine võib põhjustada tõsist enese vigastamist. OSADE NIMETUSED RAKENDUSALAD Te võite kasutada seda toodet alltoodud eesmärkidel: Q Kruvide keeramine kruvikeeraja otsikutega Q Väiksejõuline puurimine

1. Pöörlemissuuna valits (Edasi/Revers/Kesklukusti)

6. Kahekäiguline kiirusevalits (HI-LO)

14. Kõrge kiirus (HI)

18. Otsaku sisestamine

19. Otsaku vabastamine

20. Pöördemomendi suurendamine

21. Pöördemomendi vähendamine

HOIATUS Akutooted on alati töövalmis olekus. Seetõttu peab lüliti olema alati lukustatud, kui neid ei kasutata või kantakse enda küljes. AKU KAITSEFUNKTSIOONID Ryobi 4-voldistel liitiumakudel on funktsioonid, mis kaitsevad liitiumioonaku elemente ja pikendavad aku tööiga. Kui tööriist kasutamise ajal seiskub, vabastage käivitusnupp ja alustage tööd seejärel uuesti. Kui tööriist ikka tööle ei hakka, siis on vaja akut laadida.

AKUPAKETI PAIGALDAMINE/EEMALDAMINE

Vt joonis 2. TEHNILISED ANDMED Pinge Sidur Lüliti Pöörlemiskiirus koormuseta (kruvikeeraja režiimis) Maksimaalne pöördemoment Mass Akupakett Laadija

HOIATUS Ärge lubage sellel, et tunnete seda toodet, muuta teid hooletuks. Pidage meeles, et hetkeline hooletus, võib olla piisav tõsise vigastuse tekitamiseks.

HOIATUS Võtke akupakett alati siis välja, kui te kruvikeerajale osi paigaldate, seda reguleerite, puhastate või ei kasuta. Aku eemaldamine väldib kruvikeeraja tahtmatu käivitumise, mis võib põhjustada raske kehavigastuse. Keerake akukate ikooni AVAMINE suunas lahti. Ühendage aku tööriistale. Veenduge, et akupaketi külgribi on akupesa soonega ühes suunas. Vajutage akupakett sisse ja veenduge, et aku kontaktid on laadija kontaktidega kindlalt ühendatud. Pange akukate oma kohale tagasi, keerates ikooni LUKUSTAMINE suunas ja veenduge, et see on kindlalt omal kohal. Akupaketi väljavõtmiseks keerake akukatet avamise suunas ja võtke akupakett akupesast välja. Ärge püüdke kasutada tööriista siis, kui akukate ei ole suletud ja lukustatud.

Eesti KASUTAMINE pöördemomenti reguleerida sõltuvalt kruvi tüübist ja kinnitatavast materjalist. Pöördemomendi regulaatori õige asend sõltub kasutatava kruvi läbimõõdust ja materjali tüübist.

PÖÖRLEMISSUUNA VALITSA SUUNAD

(EDASI/REVERS/KESKLUKUSTI) Vt joonis 3. Otsaku päri- või vastupäeva pöörlemise suunda saab valida lülitusnupu kohal asuva valitsaga. Kruvide keeramisel päripäeva peab pöörlemiskiiruse valits olema lükatud lülitusnupust vasakule, vaadates kruvikeerajale tavatöötamise suunas. Kruvide keeramisel on pöörlemise suund reverseeritud, kui valits on lükatud lülitusnupust paremale. Pöörlemissuuna valitsa seadmine keskasendisse OFF (kesklukusti) väldib trelli pöörlemahakkamist töövaheaegadel.

PÖÖRDEMOMENDI REGULEERIMINE

Vt joonis 6. Trelli laubale on märgitud kakskümmend neli pöördemomendi suurust. Q Seadke käiguvalits käigule HI või LO. Q Pöörake reguleermuhv nõutud asendisse vastavalt tabeli juhistele. 1-4 5-8

ETTEVAATUST Kruvikeeraja hammasülekande vigastumise vältimiseks oodake enne pöörlemissuuna muutmist, kuni padrun on täielikult seiskunud.

Kruvikeeraja seiskamiseks vabastage lülitusnupp ja laske padrunil täielikult seiskuda. Väikeste kruvide sissekeeramiseks (käik HI või LO) Kruvimiseks pehmesse materjali (käik LO) Kruvimiseks pehmesse ja kõvasse materjali (käik LO) Kruvimiseks kõva puidu sisse (käik LO) Suurte kruvide keeramiseks (käik LO) ÜLEKOORMUSKAITSE Tööriistal on seadis kaitsmiseks ülekoormuse eest. Sisselülitatud lülitusnupuga tööriist seiskub kui spindel mitmeks sekundiks kinni jääb. Kui see juhtub, laske lülitusnupp lahti ja oodake mõni sekund enne kui töötamist jätkate. Kinnijäämise vältimiseks ärge kruvikeerajale liigselt peale suruge. MÄRKUS. Kruvikeeraja ei hakka tööle enne kui pöörlemissuuna valits on parem- või vasakpoolsesse asendisse lõpuni välja lükatud.

KAHEKÄIGULINE REDUKTOR

Vt. joonist 7. Kruvikeerajale on monteeritud LED töötuli. See on mugav omadus, kui töötate kokkusurutud või kitsastes piirkondades, kus on vajalik täiendav valgustus. Millal iganes vajutatakse päästiklülitit, süttib LED töötuli. Vt joonis 4. Kruvikeerajal on kahekäiguline reduktor, mis võimaldab kruvisid keerata madalal (LO) või kõrgel (HI) kiirusel. Kiiruse seadmiseks käigule LO või HI on trelli ülaosas liuglüliti. Kui kasutada kruvikeerajat käigul LO, siis kiirus langeb ja võimsus ning pöördemoment suurenevad. Kui kasutada kruvikeerajat käigul HI, siis pöörlemiskiirus suureneb ja kiirus ning pöördemoment langevad. Puurimiseks kasutada ainult puuri, mille sabaosal on kuuskant suurusega ¼ tolli. Puuri maksimaalläbimõõt on ¼ tolli. MÄRKUS. Kui ülekoormuskaitse põhjustab kruvikeeraja seiskumise, siis lülitub LED-töötuli välja. Tuli süttib uuesti kui lülitusnupule vajutada ja tööd jätkata. HOOLDAMINE Puurimisel kasutage käiku HI ja kruvimisel käiku LO. HOIATUS Kui hooldate, kasutage ainult identseid varuosi. Muude osade kasutamine võib luua ohuolukorra või põhjustada toote kahjustumist.

OTSAKUTE SISSEPANEK/VÄLJAVÕTMINE

Vt joonis 5. Kruvikeerajal on kiirpadrun „SPEEDLOAD +™ SYSTEM”, mis on ette nähtud igat tüüpi kuuskantotsakutele suurusega ¼ tolli. Pange otsak padrunisse ja lükake nii kaugele sisse kui võimalik, kuni padrun otsaku lukustab. Otsaku eemaldamiseks tõmmake kummikrae ette ja tõmmake otsak padrunist välja. Plastikosasid puhastades vältige lahusteid. Enamik plastikuid on altid kahjustuma erinevat tüüpi kommertslahustega ja võivad saada neid kasutades kahjustatud. Kasutage mustuse, tolmu, õli, määrde jne eemaldamiseks puhast riiet.

Eesti HOOLDAMINE SÜMBOL HOIATUS Ärge lubage mitte kunagi pidurivedelikel, bensiinil, petrooleumist valmistatud toodetel, immutusõlidel jne puutuda kokku plastikosadega. Kemikaalid võivad kahjustada, nõrgendada või hävitada plastiku, mis võib omakorda põhjustada vigastusi kasutajale. Ärge kasutage elektrilisi tööriistu nõuetevastaselt. Väärkasutamine võib rikkuda nii tööriista kui tooriku. Ohutusalane teave

Volt min-1 Pöördeid või edasi-tagasi liikumise kordi minutis Alalisvool CE vastavus HOIATUS Ärge püüdke kruvikeeraja konstruktsiooni muuta ja ärge kasutage mittesoovitatud tarvikuid. Igasugune konstruktsiooni muutmine või ümberehitamine on väärkasutamine ja põhjustab ohtliku olukorra, mis võib tekitada raske kehavigastuse. Enne seadme kasutamist lugege palun kasutusjuhend hoolega läbi. Te k k i v a d j ä ä t m e d taaskäitlemisse. KESKKONNAKAITSE tuleb suunata Mittekasutatavaid elektritooteid ei tohi visata olmejäätmete hulka, vaid tuleb viia vastavasse kogumispunkti. Vajadusel küsige sellekohast nõu oma edasimüüjalt või vastavalt kohaliku omavalitsuse institutsioonilt. Toormaterjalid utiliseerige jäätmetega koos. Masin, selle lisaseadmed ja pakend tuleb jäätmekäitluseks keskkonnasõbralikult sorteerida.

GARANTIIAVALDUS Käesoleva toote garantii katab kahekümne nelja (24) kuu jooksul materjali ja tootevalmistamise defektid, mis hakkab kehtima ning mis tõestatakse arve või saatelehe kuupäevast. Tavalise kasutamise ja kulumise, volitamata/väära hooldamise või ülekoormuse käigus tekkinud defektid käesoleva garantii alla ei kuulu, nagu ei kuulu garantii alla ka lisavarustus, sh akud, pirnid, terad, osakesed jne. Garantiiperioodil esineva tõrke korral tagastage toode palun LAHTI VÕTMATA ning koos ostu tõendava dokumendiga oma kohalikule edasimüüjale või lähimasse Ryobi hoolduskeskusesse. Garantii ei mõjuta teie seaduslikke õigusi defektsete toodete suhtes.

HOIATUS Sellel infolehel esitatud vibratsioonitaseme väärtus on mõõdetud standardis EN60745 kirjeldatud katsemeetodiga ja seda võib kasutada tööriistade omavaheliseks võrdlemiseks. Seda võib kasutada vibratsioonimõju eelhindamiseks. Deklareeritud vibratsioonitaseme väärtus kehtib tööriista tavakasutamisel. Kui aga kasutate tööriista muudeks kasutusotstarveteks, eriotstarbeliste tarvikutega või kui tööriist on puudulikult hooldatud, siis võib vibratsiooniväärtus erineda. Sellistel juhtudel võib tööperioodi summaarne vibratsioonitase suureneda märgatavalt.

Vibratsiooniväärtuse taset tuleb arvesse võtta ka sel ajal, kui tööriist on välja lülitatud või kui tööriist pöörleb, kuid ei tee tööoperatsiooni. Sellistel juhtudel võib tööperioodi ajal summaarne vibratsioonitase väheneda märgatavalt. Määrake kindlaks täiendavad ohutusmeetmed, et kaitsta operaatorit vibratsioonimõjude eest – tööriistade ja tarvikute hooldamine, Ã×ÔÆÝþìþ ÔÓÑ ÃÇÌÇÏÛÓÑ Ï×ðÃìþû ìà ׾ÀÛÀìÝÊ û ðÀ ǾÏÇÃÌ ÃÇÆìþû ÑÀ ÂÀÝÕÑÃÌ ËÇ’ þ ÔÌû оÊÑÌ×Ïû ÇþÌÛÊËû ×ÀÔÕ ÔÌû ÊÇÊÆÃû ÔÊ Ã¾¿ÀÂÃÆÊ ÃÆÑÀÌ ÀÇÃÑþ¿ÊÇÊÌþÝÏÑÊ Þ ÂÃÌÔÊ˾¿ÃÆ ÐÓ¾Æû ÑÀ оþìÌÝÊÇÊÌÃÆÔÀÌ ìà ìË¿×Ã×¾ÌÝÏÑþ þ¿ÀìÆÀ. ËÔ ÝÇʾÃÆ ÑÀ ÝÃÌÙìÃÌ ìþÝÀÑÔÌ×Õ ÔÊ ÃÇÆÇÃÛÊ Ï×ðÃìþû ìÔþ ìËÑÊÂÌ×Þ ÇþÆÊÛÊ Ã¾¿ÀìÆÀû. ½À¾ÝìÔà ÃÇÌǾìðÃÔÀ ÝÏÔ¾À ÀìÀÂÃÆÀû ¿ÌÀ ÔþÑ Ç¾ÊìÔÀìÆÀ ÔÊË ÐÃ̾ÌìÔÞ ÀÇ ÔÌû ÃÇÌÇÔÙìÃÌû ÔÓÑ ×¾ÀÛÀìÝÙÑ, ÇÓû ÔÀ Ã÷Þû: ìËÑÔþ¾ÃÆÔà ÔÊ Ã¾¿ÀÂÃÆÊ ×ÀÌ ÔÀ Ã÷À¾ÔÞÝÀÔÀ, ÛÌÀÔþ¾ÃÆÔà ÔÀ ÐϾÌÀ ÒÃìÔÕ, ʾ¿ÀÑÙìÔà ÝÊÔÆÀ þ¿ÀìÆÀû. käte soojas hoidmine ja töövahetuste organiseerimine.

VASTAVUSDEKLARATSIOON Kinnitame oma ainuvastutusel, et see toode on vastavuses järgmiste standardite või standardiseeritud dokumentidega. 98/37/EC (kehtiv kuni 28. detsembrini 2009), 2006/42/EC (kehtiv alates 29. detsembrist 2009), 2004/108/EC, EN60745, EN550141, EN55014-2, EN61000-3-2, EN61000-3-3 Helirõhutase (K=3 dB(A)) 56,5 dB (A) Helivõimsuse tase (K=3 dB(A)) 67,5 dB (A) Korrigeeritud vibrokiirendus
