KÄYTTÖOHJE PKF 255 METABO

Asennusohje Sivuvaunu

Säilytä ostokuitti! Takuu on voimassa vain kuittia vastaan.

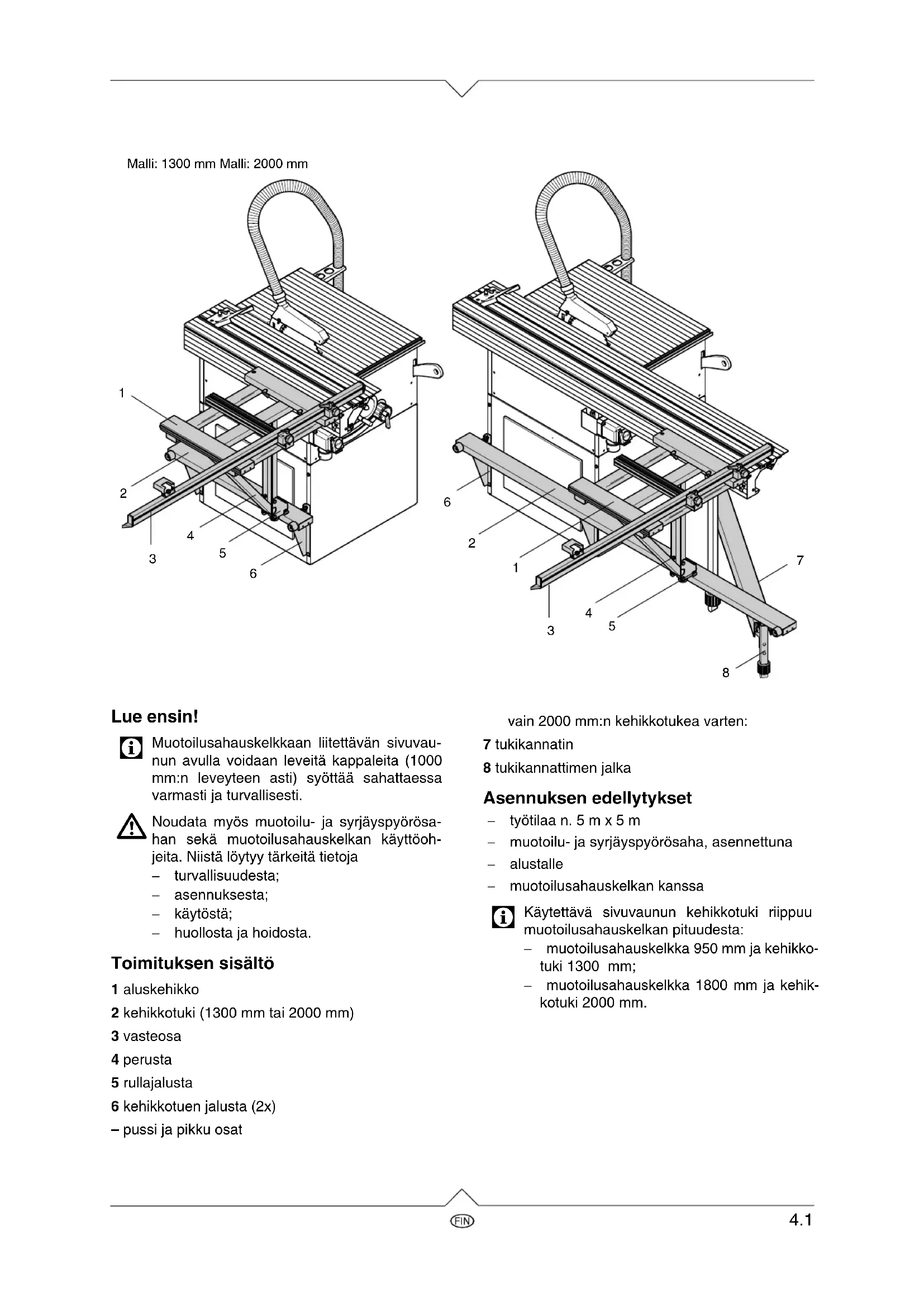

Muotoilusahauskelkkaan liitettävän sivuvau- nun avulla voidaan leveitä kappaleita (1000 mm:n leveyteen asti) syöttää sahattaessa varmasti ja turvallisesti.

Noudata myös muotoilu- ja syrjäyspyörösa- han sekä muotoilusahauskelkan käyttöoh- jeita. Niistä löytyy tärkeitä tietoja − turvallisuudesta; − asennuksesta; − käytöstä; − huollosta ja hoidosta. Toimituksen sisältö Asennuksen edellytykset − työtilaa n. 5 m x 5 m − muotoilu- ja syrjäyspyörösaha, asennettuna − alustalle − muotoilusahauskelkan kanssa

Käytettävä sivuvaunun kehikkotuki riippuu muotoilusahauskelkan pituudesta: − muotoilusahauskelkka 950 mm ja kehikko- tuki 1300 mm; − muotoilusahauskelkka 1800 mm ja kehik- kotuki 2000 mm. 1 aluskehikko 2 kehikkotuki (1300 mm tai 2000 mm) 3 vasteosa 4 perusta 5 rullajalusta 6 kehikkotuen jalusta (2x) – pussi ja pikku osat

Malli: 1300 mm Malli: 2000 mm vain 2000 mm:n kehikkotukea varten: 7 tukikannatin 8 tukikannattimen jalka ZA0002B2.fm 4Suomi/ Finland4.2 Asennusvaihtoehdot Sivuvaunun vasteen voi asentaa eri tavoin käytettä- västä työtavasta riippuen:

• työkappaleen etureuna (= käyttäjää lähinnä oleva reuna) asetetaan vastetta vasten: (kuva 1) − vaste kiinnitetään muotoilusahauskelkan etu- puolen päähän; − muotoilusahauskelkka ja kehikkotuki asenne- taan mahdollisimman eteen.

Ohje: Tämä asennusvaihtoehto ei ole mahdollinen UTENSILO 4:n yhteydessä (vetolaatikoita ei voi avata).

• työkappaleen takareuna (= käyttäjästä kaukana oleva reuna) asetetaan vastetta vasten: (kuva 2) − vaste kiinnitetään muotoilusahauskelkan takapuolen päähän; − muotoilusahauskelkka ja kehikkotuki asenne- taan mahdollisimman kauas taakset. Kehikkotuen asentaminen

1. Asenna molemmat kehikkotuen jalustat perus-

taan. Käytä kiinnittämiseen perustassa valmiina olevia ruuveja, muttereita ja ruuvien aluslevyjä.

2. Pyöritä kuusiomutteria M8 noin 15 mm:n verran

kuusioruuviin M8 x 40.

3. Työnnä kuusioruuvi ja mutteri kuvan osoitta-

malla tavalla kehikkotuen jalustan ylemmän reiän läpi ja ruuvaa toinen kuusiomutteri M8 ruu- vin päähän.

4. Toimi vaiheiden 2 ja 3 mukaisesti toisen kehik-

kotuen jalustan kanssa.

5. Aseta aluskehikko kehikkotuen päälle ja työnnä

kaksi lukkoruuvia M8 x 20 uraan.

6. Työnnä kumpikin lukkoruuvi (harmaa nuoli) ylä-

puolelta kehikkotuen jalustojen pitkulaisiin rei- kiin. Aseta kumpaankin lukkoruuviin aluslevy ja pyöritä niihin sakaramutterit, mutta älä kiristä muttereita vielä.

7. Ruuvaa kahteen kuusioruuviin M6 x 40 aluslevy

ja kumivälike (musta nuoli) ja työnnä ruuvit kehikkotuen päissä olevien reikien läpi. Ruuvaa molempiin ruuveihin sisäpuolelta vastaan mut- terit.

Kehikkotuki 1300 mm:

8. Suuntaa kehikkotuki pituussuunnassa: kehikko-

tuen on ulotuttava yhtä pitkälle perustan etu- ja takapuolella.

9. Kiristä kehikkotuen molemmat sakaramutterit.

10. Ruuvaa kehikkotuen molempiin päihin pääte-

levy kahden linssikantaruuvin avulla. Kehikkotuki 2000 mm: 2000 mm:n kehikkotuki kiinnitetään perustaan yli- määräisen tukikannattimen avulla. Tukikannatin asennetaan sille puolelle, jolla kehikkotuki ulottuu pidemmälle (ks. yllä). Seuraavassa kuvataan kehik- kotuen asentamista sahan etupuolelle:

11. Ruuvaa kukin pidätinkulma kahden lukkoruuvin

M8 x 45, aluslevyn ja mutterin avulla tukikannat- timen jalkaan.

12. Työnnä kaksi neliökantamutteria M8 tukikannat-

timen kumpaankin uraan.

13. Kiinnitä jalan pidätinkulma kahden kuusioruuvin

M8 x 16 ja aluslevyjen avulla tukikannattimen siihen päähän, jossa on reikä.

14. Kiinnitä tukikannattimen toiseen päähän sopiva

pidätin kahden kuusioruuvin M8 x 30 sekä alus- levyjen ja neliömutterien M8 avulla .

Vain toinen tukipidättimistä on tarpeen kerral- laan. Pura toinen pidätin, jos muotoilu- sahauskelkka siirretään takapuolelle.

15. Ruuvaa tukikannatin pidättimen kanssa kiinni

perustaan. Käytä perustassa valmiina olevaa ruuvia, mutteria ja aluslevyä.

16. Työnnä lukkoruuvi M6 x 50 kuvan osoittamalla

tavalla kehikkotuen uraan.4.4

17. Ruuvaa tukikannattimen jalan pää kiinni kehik-

kotuen lukkoruuviin aluslevyn ja mutterin avulla. Säädä korkeus oikeaksi alhaalta päin tukikan- nattimen säädettävän jalan avulla.

18. Ruuvaa kehikkotuen jokaiseen päähän kiinni

päätylevy ja kiinnitä kelta-mustat varoituslaput näkyvästi koneesta työntyviin päihin.

19. Kiristä kehikkotuen jalustojen molemmat saka-

raruuvit. Aluskehikon asennus

1. Aseta esiasennettu aluskehikko tasaiselle pin-

nalle asteikot alaspäin.

2. Kiinnitä kolmikulmainen perusta aluskehikon

keskelle esiasennettujen ruuvien, sopivien alus- levyjen ja mutterien avulla.

3. Ruuvaa kantopyörä ja sen putki kuvan osoitta-

malla tavalla kiinni perustaan kuusioruuvilla M8 x 35 ja mutterilla M8.

4. Ruuvaa toinen kantopyörä samalla tavalla rulla-

5. Ruuvaa rullajalusta kiinni perustaan neljällä

kuusioruuvilla M8 x 16 ja neljällä laippamutterilla M8. Sivuvaunun kiinnittäminen

1. Käännä sivuvaunua siten, että aluskehikko

2. Löysää hieman aluskehikon kahta kiristinvipua

3. Työnnä aluskehikko ja johdinkisko muotoilu-

sahauskelkan ylempään uraan.

4. Työnnä sivuvaunu haluttuun kohtaan ja kiristä

molemmat kiristinvivut. Kehikkotuen suuntaaminen

Ennen kuin kehikkotuen voi suunnata, on muotoilusahauskelkka oltava oikein asen- nettu (ks. muotoilusahauskelkan asennus- ohje). Ensin kehikkotuki suunnataan korkeussuun- nassa:

1. Löysää hieman perustan molempia kehikkotuen

2. Suuntaa kehikkotuen jalustat korkeussuun-

nassa (käytä tarvittaessa puupalikkaa vipuna kehikkotuen jalustojen siirtämisessä). Kehikko- tuen tulee olla koko pituudeltaan asennettuna siten, että ylempään kantopyörään (nuoli) ei koskaan kuormittamattomassa tilassa kohdistu painetta.

3. Ruuvaa molemmat kehikkotuen jalustat kiinni.4.5

Sen jälkeen, kun kehikkotuki on suunnattu korkeus- suunnassa, tapahtuu suuntaaminen sivusuun- nassa:

1. Löysää hieman molempia sakararuuvesa kehik-

2. Löysää säätöruuvien kuusiomuttereita M8

molemmissa kehikkotuen jalustoissa (nuoli).

3. Säädä säätöruuvit. Kehikkotuen tulee olla koko

pituudeltaan asennettuna siten, että aluskehi- kon ja muotoilusahauskelkan yläpinnat ovat kai- kissa asennoissa samassa tasossa (tarkista vesivaa'alla tai teräsviivaimella).

4. Kiristä säätöruuvien kuusiomutterit.

5. Kiristä kehikkotuen jalustojen sakararuuvit.

Vastekulmakon asentoa muutetaan kahden ohjainosan avulla. Halutusta vastekulmasta riippuen muutetaan ohjainosien paikkaa: Alle ≤ 90°:een kulmia varten oikeanpuoleinen ohjainosa kiinnitetään aluskehikon etummai- seen kiinnityskohtaan. Yli ≥ 90°:een kulmia varten oikeanpuoleinen ohjainosa kiinnitetään aluskehikon taempaan kiinnityskohtaan.

1. Työnnä kääntöakseli ylhäältäpäin jompaan

kumpaan aluskehikon kiinnityskohdista.

2. Ruuvaa alapuolelta sakararuuvi ja väliholkki

kääntöakseliin; – älä kierrä sakararuuvia vielä tiukalle.

3. Työnnä aluslevy ulkokierteillä varustettuun kiris-

tinvipuun. Työnnä kiristinvipu yläpuolelta jonkin ohjainosan reiän läpi.

4. Ruuvaa kiristinvipu kääntöakseliin; – älä kierrä

kiristinvipua vielä tiukalle.

5. Työnnä ohjainlevy lukkoruuviin M8 x 50.

6. Työnnä lukkoruuvi alhaaltapäin jonkin ohjai-

7. Työnnä ohjainosa ja lukkoruuvi aluskehikon

8. Työnnä aluslevy lukkoruuviin. Ruuvaa sisäkier-

teillä varustettu kiristinvipu lukkoruuviin; – älä kierrä kiristinvipua vielä tiukalle.

9. Irrota yksi päätekappale vasteesta ja työnnä

kaksi lukkoruuvia M6 x 45 vasteen uraan. 0°-45° 45°-0° Bild 184.6

10. Ruuvaa vaste sivuttain lukkoruuvien, aluslevy-

jen ja sakararuuvien avulla kiinni ohjainosiin.

11. Työnnä lukkoruuvi M6 x 20 ohjainlevyn läpi ja

työnnä ohjainlevy vasteen ylempään uraan.

12. Aseta vasteen liukukappale ylhäältäpäin lukko-

ruuvin kierteeseen ja ruuvaa se kiinni kuvan osoittamalla tavalla.

13. Aseta aiemmin irrotettu päätekappale vastee-

seen ja ruuvaa se kiinni kierteittävällä uppokan- taruuvilla.

14. Vastekulman asentaminen:

− säädä kulma; − kiristä kaikki kolme kiristinvipua; − kiristä molemmat sakaramutterit. Asteikkonauhojen säätäminen

1. Suuntaa vaste 90° asteen kulmaan, kohtisuo-

raan leikkauslinjaan nähden.

2. Kiristä kiristinvipu ja sakaramutterit.

3. Avaa asteikon kiinnitysruuvi.

4. Säädä asteikkonauha siten, että nollakohta on

täsmälleen vastekulmakon etureunan alla.

5. Kiristä asteikkonauhan kiinnitysruuvi.

6. Käännä kehikkotuen jalustaa vasteen suuntaan.

7. Avaa säätöruuvin vastamuttereita ja säädä

ruuvi siten, että se koskettaa kevyesti vastetta (nuoli).

8. Kiristä säätöruuvin vastamutterit.

9. Toimi samoin toisen asteikkonauhan ja toisen

kehikkotuen jalustan kanssa.4.7 Varaosaluettelo YA0007B1.fm4.8 sijainti kuvaus koko osan nro. sivuvaunu ja vasteviivain PKF 255 091 005 0001 1 kehikon yläprofiili 1 138 321 1758 2 liukukappaleen ohjainpelti 139 220 1587 3 kehikon yläprofiili 2 138 321 1740 4 kehikon asteikko 138 321 1723 5 kehikon alaprofiili 138 221 1738 6 sivuvaunun perusta — PKF 101 063 8883 9 rullajalusta II sivuvaunu — PKF BL 2,99 x 126,5 x 243 138 263 8952 10 kantopyörä 138 122 0733 11 putki — sivupuoli 148 520 8590 12 säätölevy — etupuoli 148 221 1662 13 säätölevy — takapuoli 148 221 1670 14 kääntöakseli 148 521 4786 15 väliholkki DI 8,2 x DA 15 x 25 lang 139 108 7560 16 kulmasegmentti 138 021 4845 17 ruuviohjain 22 x 60 138 208 3667 18 vastekulmakko 1410 mm 139 320 4296 19 asteikkonauha 114 221 1544 20 päätekappale 239 120 1628 21 päätekappale 138 120 1658 22 asteikko — vasen 114 221 1692 23 asteikko — oikea 114 221 1706 24 liukukisko 148 221 4548 25 kierteitetty tappi M 6 x 105 138 521 1658 26 kehikkotuen jalusta 138 222 0745 27 kehikkotuki 2000 mm 138 321 1456 kehikkotuki 1300 mm 138 321 1685 28 kehikon peitelevy 148 221 1565 29 puskuri ∅ 40 x 35 705 601 6400 30 peitelevy 148 222 0700 31 Levymäinen tulppa 138 122 0695 32 tukikannatin 138 222 0800 33 jalka 138 222 0796 34 levymäinen tulppa 30 x 30 139 105 9264 35 tiivistysharja 138 821 4895 36 tukikannatin II 1170 mm 138 363 8735 37 tukikannattimen pidätin — edessä BL 2,99 x 157 x 108 138 263 8758 tukikannattimen pidätin — takana BL 2,99 x 157 x 108 138 263 8740 38 jalan pidätin BL 2,99 x 114,5 x 51,5 138 263 8715 39 liukukappale ja läppä 201 020 0388 40 liukukappaleen ohjainlevy 139 220 1587 41 tukikannattimen jalka 30 x 30 x 1,5 x 215 138 263 8723 42 säädettävä jalustasarja 201 020 0787 500 kupukantaruuvi jossa nelisärmäniska, sinkitty M 6 x 16 611 000 0594 501 laippamutteri, sinkitty M 6 620 911 4230 502 kupukantaruuvi jossa nelisärmäniska, sinkitty M 8 x 40 611 001 5990 503 aluslevy, sinkitty A 6,4 630 001 6365 504 kuusioruuvi, sinkitty M 6 x 16 610 301 5675 505 lautasjousi 12 x 6,2 x 0,6 705 308 1619 506 itselukitseva kuusiomutteri, sinkitty M 6 620 200 2291 507 kuusioruuvi, sinkitty M 6 x 30 610 301 9921 508 kuusiomutteri, sinkitty M 6 620 000 2219 509 tähtikantaruuvi, sinkitty M8 x 33 700 100 5922 510 kiristinvipu ja asennusruuvi M 8 x 25 700 608 8990 511 aluslevy, sinkitty A 8,4 630 001 6322 512 kupukantaruuvi jossa nelisärmäniska, sinkitty M 8 x 50 611 008 0245 513 kiristinvipu jossa sisäkierteet M 8 700 602 8653 514 kupukantaruuvi jossa nelisärmäniska, sinkitty M 6 x 45 611 000 0624 515 uppokantaruuvi, sinkitty ST 4,8 x 22 - C-H 617 406 3948 516 tähtikantamutteri, sinkitty M 6 700 002 5458 517 kierteittävä linssikantaruuvi ST 2,9 x 6,5 - C-H 617 209 1014 518 kiristinvipu jossa sisäkierteet M 6 700 607 2385 519 aluslevy, sinkitty B 8,4 630 500 2486 520 kuusioruuvi, sinkitty M 8 x 30 610 303 1271 521 kuusiomutteri, sinkitty M 8 620 000 2235 522 kierteittävä linssikantaruuvi jossa ristipää, sinkitty ST 4,8 x 13 - C - H 617 201 5687 523 aluslevy, sinkitty B 6,4 630 500 2087 524 kuusioruuvi, sinkitty M 8 x 16 610 300 1178 525 kuusioruuvi, sinkitty M 8 x 35 610 300 1208 526 laippamutteri, sinkitty M 8 620 911 0995 527 aluslevy, sinkitty A 5,3 630 001 6357 528 itselukitseva kuusiomutteri, sinkitty M 8 620 200 2305 529 nelisärmämutteri, sinkitty M 8 621 800 5126 530 kuusioruuvi, sinkitty M 6 x 40 610 300 1151 531 korkea rihlamutteri, muovia M 6 624 112 5058 532 kupukantaruuvi jossa nelisärmäniska, sinkitty M 6 x 20 611 000 0608 7000 ruuvipussi 101 063 30085.1 Läs detta först!
