BRUKSANVISNING PKF 255 METABO

kel loddrett på kuttelinjen.

Tvärvagnen används tillsammans med ett justerbod för säker styrning av breda arbets- stycken (upp till 1000 mm bredd).

Läs även formatjustersågens och justerbor- dets bruksanvinsing. Där finns viktig informa- tion om − Säkerhet; − Riktning; − Manövrering − Service och underhåll Leveransomfattning Monteringsförutsättningar − Arbetsplats om ca 5 x 5 m − Formatjustersåg monterat på − stativ med − justerbord

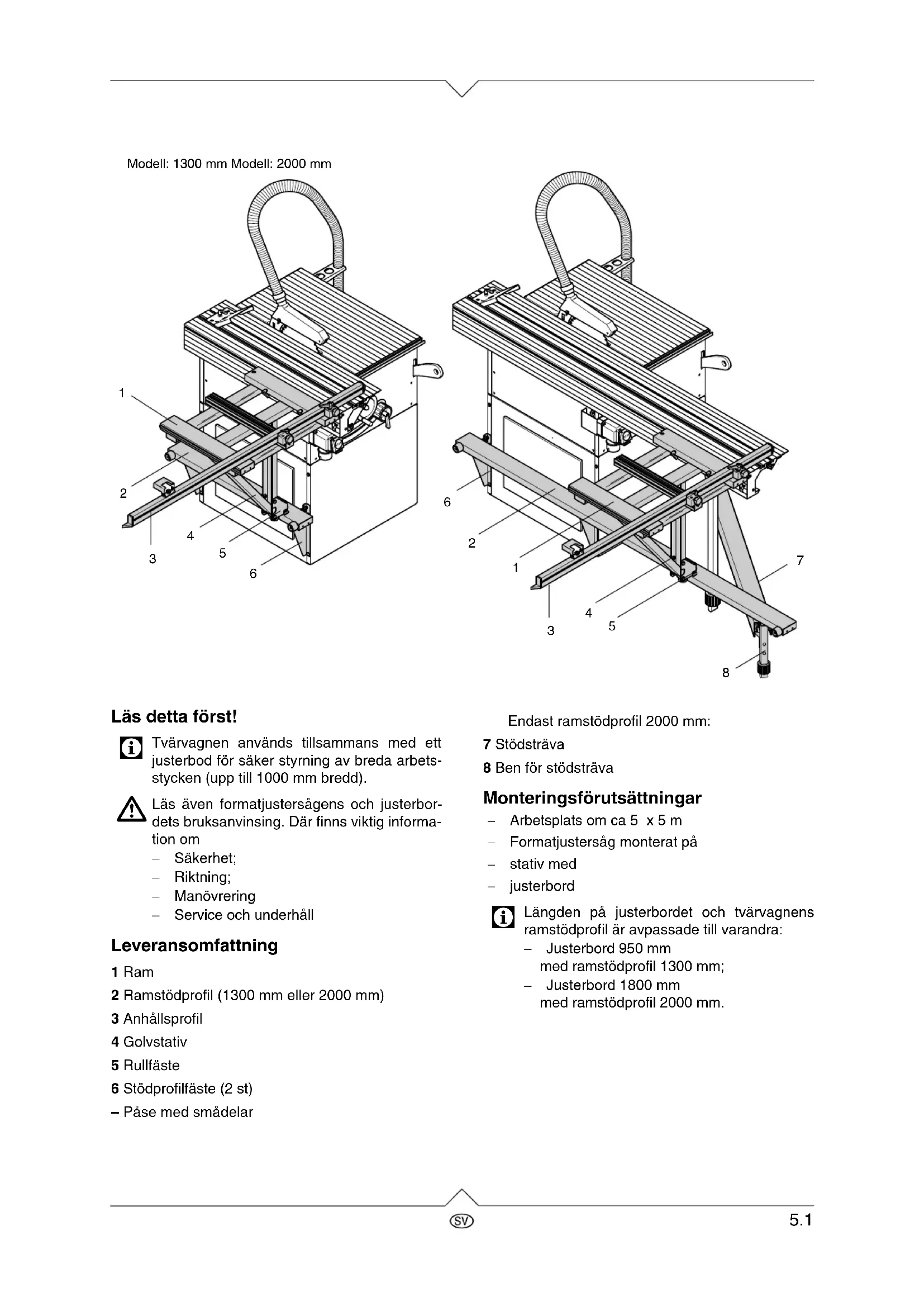

Längden på justerbordet och tvärvagnens ramstödprofil är avpassade till varandra: − Justerbord 950 mm med ramstödprofil 1300 mm; − Justerbord 1800 mm med ramstödprofil 2000 mm. 1 Ram 2 Ramstödprofil (1300 mm eller 2000 mm) 3 Anhållsprofil 4 Golvstativ 5 Rullfäste 6 Stödprofilfäste (2 st) – Påse med smådelar

Modell: 1300 mm Modell: 2000 mm Endast ramstödprofil 2000 mm: 7 Stödsträva 8 Ben för stödsträva ZA0002A2.fm 5Sverige5.2 Monteringsmöjligheter Tvärvagnens anhållsprofil kan monteras efter behov vid olika arbetstekniker:

• Arbetsstycket skall läggas med framkanten (= den kant, som ligger närmast operatören) mot anhållsprofilen: (bild 1) − Anhållsprofilen fästs mot justerbordets främre ända; − Justerbord och ramstödprofil monteras så långt fram som möjligt.

OBS! Denna monteringsvariant är inte möjlig till- sammans med UTENSILO 4 (lådor kan inte öppnas).

• Arbetsstycket skall läggas med bakkanten (= den kant, som ligger längst bort från operatö- ren) mot anhållsprofilen (bild 2) − Anhållsprofilen fästs vid justerbordets bakre ända; − Justerbord och ramstödprofil monteras så långt bak som möjligt. Montering av ramstödprofil

1. Montera båda stödprofilhållarna på golvstativet.

Använd därvid de skruvar, muttrar och brickor, som redan finns på golvstativet.

2. Skruva på en sexkantmutter M8 ungefär 15 mm

på en sexkantskruv M8 x 40.

3. Stick in sexkantskruven med mutter i stödprofil-

hållarens övre hål och lås denna med ytterligare en sexkantmutter M8.

4. Genomför steg 2 och 3 på samma sätt vid den

andra stödprofilhållaren.

5. Lägg ramstödprofilen på stödprofilhållarna och

skjut in låsskruvarna M8 x 20 i spåret.

6. Stick in en låsskruv (grå pil) uppifrån genom

varje slitshål i stödprofilhållarna. Sätt en bricka på varje låsskruv och skruva på en vingmutter, men dra inte åt ännu.

7. Skruva på en bricka och en gummibuffert (svart

pil) på en sexkantskruv M6 x 40 och stick in den genom hålen i ramstödprofilens ändar. Lås de två sexkantskruvarna med låsmuttrar inifrån.

8. Rikta ramstödprofilen i längdriktningen. Ram-

stödprofilen måste sticka ut lika långt på golv- stativets fram- och baksida.

9. Dra åt de två vingmuttrarna på stödprofilhål-

10. Skruva fast ändplåtar på ramstödprofilens båda

ändar med två linsskruvar. Ramstödprofil 2000 mm: Ramstödprofilen 2000 mm fästs vid stativet med ytterligare en stödsträva. Stödsträvan monteras på den sida, där ramstödprofilen sticker ut längst (se ovan). Nedan beskrivs monteringen på sågens framsida:

11. Skruva fast fästvinklarna med vardera två lås-

skruvar M8 x 45, brickor och muttrar på stöd- strävans ben.

12. Skjut in vardera två fyrkantmuttrar M8 i stödsträ-

13. Fäst benets fästvinkel med två sexkantskruvar

M8 x 16 och brickor i slutet av stödsträvan, där det finns ett hål.

14. Fäst lämplig hållare med två sexkantskruvar M8

x 30, brickor och fyrkantmuttrar M8 i motsatt ända av stödsträvan .

Vid varje tillfälle behövs bara en av de två hål- larna. Lyft upp den andra hållaren, om juster- bordet skall flyttas till baksidan.

15. Skruva fast stödsträvan med hållaren på golv-

stativet. Använd därvid de skruvar, muttrar och brickor, som redan finns på golvstativet.

16. Skjut in en låsskruv M6 x 50 i ramstödprofilens

spår enligt bild.5.4

17. Skruva fast stödsträvans fotända med bricka

och mutter mot låsskruven i ramstödprofilen. Rikta höjden med den ställbara foten nertill på stödsträvan.

18. Skruva fast en ändplåt i vardera ändan av ram-

stödprofilen och fäst gul-svarta varningsdekaler väl synligt på de utstående ändarna.

19. Dra åt de två vingmuttrarna på stödprofilhål-

larna. Montering av ramen

1. Lägg den förmonterade ramen med skalorna

neråt på en plan yta.

2. Fäst det trekantiga golvstativet mitt på ramen

med de förmonterade skruvarna, passande brickor och muttrar.

3. Skruva fast löprullen med bussning upptill på

stativet med en sexkantskruv M8 x 35 och en mutter M8 enligt bild.

4. Skruva fast den andra löprullen på samma sätt

5. Skruva fast rullfästet med fyra sexkantskruvar

M8 x 16 och fyra flänsmuttrar M8 vid golvstati- vet. Fastsättning av tvärvagnen

1. Vänd tvärvagnen så att ramen är uppåt.

2. Lossa två spännspakar (pilar) på ramen lite

3. Skjut in ramen med glidskenan i det övre spåret

4. Skjut in tvärvagnen på önskat ställe och dra åt

de två spännspakarna. Riktning av ramstödprofilen

Innan ramstödprofilen kan riktas, måste jus- terbordet vara korrekt riktat (se monterings- anvisning för justerbordet). Först riktas ramstödprofilen på höjden:

1. Lossa de två stödprofilhållarna något från golv-

2. Rikta stödprofilhållarna på höjden (vid förskjut-

ning av stödprofilhållarna kan ev ett trästycke behövas som hävarm). Ramstödprofilen måste vara riktad i hela sin längd på ett sådant sätt, att den övre löprullen (pil) alltid ligger an utan tryck i obelastat tillstånd.

3. Skruva fast de två stödprofilhållarna.5.5

När ramstödprofilen har riktats på höjden, måste den riktas i sidled:

1. Lossa de två vingmuttrarna på stödprofilhål-

2. Lossa sexkantmuttrarna M8 på de två stödpro-

filhållarnas justerskruvar (pil).

3. Ställ in justerskruvarna. Ramstödprofilen måste

i hela sin längd vara riktad på ett sådant sätt, att ramens och justerbordets ovansidor är paral- lella vid alla slags inställningar (kontrollera med vattenpass eller stållinjal).

4. Dra åt sexkantmuttrarna på justerskruvarna.

5. Dra åt vingmuttrarna på stödprofilhållarna.

Montering av vinkelanhåll

Vinkelanhållets profil hålls på plats av en styr- ningsdetalj. Beroende på önskad anhållsvin- kel förändras styrningsdetaljens position.: För vinklar ≤ 90° fästs styrningsdetaljen i ramens främre hållare. För vinklar ≥ 90° fästs styrningsdetaljen i ramens bakre hållaret.

1. Stick in svängaxeln uppifrån i en av de båda hål-

2. Skruva på en vingmutter med avståndsbuss-

ning på svängaxeln underifrån; – dra ännu inte åt vingmuttern.

3. Sätt en bricka på spännspaken med utvändig

gänga. Stick in spännspaken uppifrån genom ett hål i styrningsdetaljen.

4. Skruva in spännspaken i svängaxeln; – dra

ännu inte åt spännspaken.

5. Sätt på en styrplåt på en låsskruv M8 x 50.

6. Stick in låsskruven underifrån genom ett hål i

7. Skjut in styrningsdetaljen med låsskruven i spå-

ret i ramens mittprofil.

8. Sätt på en bricka på låsskruven. Skruva på

spännspaken med invändig gänga på låsskru- ven; – dra ännu inte åt spännspaken.

9. Ta bort ett ändstycke från anhållsprofilen och

skjut in två låsskruvar M6 x 45 i anhållsprofilens spår. 0°-45° 45°-0° Bild 185.6

10. Skruva fast anhållsprofilen från sidan med lås-

skruvarna, brickorna och vingmuttrarna mot styrningsdetaljen.

11. Stick in låsskruv M6 x 20 genom styrplåten och

skjut in styrplåten i anhållsprofilens övre spår.

12. Sätt på anhållslöparen uppifrån på låsskruvens

gängor och skruva på den enligt bild.

13. Sätt på det tidigare borttagna ändstycket på

anhållsprofilen och skruva fast det med en för- sänkt plåtskruv.

14. För inställning av anhållsvinkel:

− ställ in vinkeln; − dra åt alla tre spännspakarna; − dra åt de båda vingmuttrarna. Justering av måttskalorna

1. Rikta anhållsprofilen lodrätt mot snittlinjen med

en standard 90°-vinkel.

2. Dra åt spännspakar och vingmuttrar.

3. Lossa måttskalans fästskruv.

4. Rikta måttskalan på ett sådant sätt, att nollpunk-

ten ligger exakt under vinkelanhållets framkant.

5. Dra åt måttskalans fästskruv.

6. Sväng stödproflihållaren till anhållsprofilen.

7. Lossa justerskruvens låsmuttrar och ställ in jus-

terskruven på ett sådant sätt, att den nuddar vid anhållsprofilen (pil).

8. Dra åt justerskruvens låsmuttrar.

9. Genomför samma arbetsmoment med den

andra måttskalan och den andra stödprofilhål- laren.5.7 Reservedelslista YA0007A1.fm5.8 Pos. Bezeichnung Größe Artikel-Nr. Tvärvagn med anhållslinjal PKF 255 091 005 0001 1 överdel ramprofil 1 138 321 1758 2 Löparstyrningsbleck 139 220 1587 3 överdel ramprofil 2 138 321 1740 4 Ramskaleprofil 138 321 1723 5 Underdel ramprofil 138 221 1738 6 Golvstativ tvärvagn-PKF 101 063 8883 9 Rullfäste II tvärvagn-PKF BL 2,99 x 126,5 x 243 138 263 8952 10 Löprulle 138 122 0733 11 Bussning - sidodel 148 520 8590 12 Ställbleck-främre 148 221 1662 13 Ställbleck-bakre 148 221 1670 14 Svängaxel 148 521 4786 15 Avståndsbussning DI 8,2 x DA 15 x 25 lang 139 108 7560 16 Vinkelenhet 138 021 4845 17 Skruvstyrning 22 x 60 138 208 3667 18 Vinkelanhållsprofil 1410 mm 139 320 4296 19 Måttskala 114 221 1544 20 Ändstycke 239 120 1628 21 Ändstycke 138 120 1658 22 Skala-vänster 114 221 1692 23 Skala-höger 114 221 1706 24 Glidskena 148 221 4548 25 Gängstång M 6 x 105 138 521 1658 26 Stödprofilhållare 138 222 0745 27 Ramstödprofil 2000 mm 138 321 1456 Ramstödprofil 1300 mm 138 321 1685 28 Ramtäckplåt 148 221 1565 29 Dörrbuffert ∅ 40 x 35 705 601 6400 30 Täckplåt 148 222 0700 31 Lamellstopp 138 122 0695 32 Stödsträva 138 222 0800 33 Ben 138 222 0796 34 Lamellstopp 30 x 30 139 105 9264 35 Tätningsborste 138 821 4895 36 Stödsträva II 1170 mm 138 363 8735 37 Hållare för stödsträva främre BL 2,99 x 157 x 108 138 263 8758 Hållare för stödsträva bakre BL 2,99 x 157 x 108 138 263 8740 38 Hållare för ben BL 2,99 x 114,5 x 51,5 138 263 8715 39 Löpare med klaff 201 020 0388 40 Löparstyrningsplåt 139 220 1587 41 Ben för stödsträva 30 x 30 x 1,5 x 215 138 263 8723 42 Fotgrupp justerbar 201 020 0787 500 Skruv med plant huvud och fyrkantansats, galv M 6 x 16 611 000 0594 501 Flänsmutter, galv M 6 620 911 4230 502 Skruv med plant huvud och fyrkantansats, galv M 8 x 40 611 001 5990 503 Bricka, galv A 6,4 630 001 6365 504 Sexkantskruv, galv M 6 x 16 610 301 5675 505 Tallriksfjäder 12 x 6,2 x 0,6 705 308 1619 506 Sexkantmutter självlåsande, galv M 6 620 200 2291 507 Sexkanskruv, galv M 6 x 30 610 301 9921 508 Sexkantmutter, galv M 6 620 000 2219 509 Handrattskruv, galv M8 x 33 700 100 5922 510 Spännspak med gängstift M 8 x 25 700 608 8990 511 Bricka, galv A 8,4 630 001 6322 512 Skruv med plant huvud och fyrkantansats, galv M 8 x 50 611 008 0245 513 Spännspak med invändig gänga M 8 700 602 8653 514 Skruv med plant huvud och fyrkantansats, galv M 6 x 45 611 000 0624 515 Försänkt plåtskruv, galv ST 4,8 x 22 - C-H 617 406 3948 516 Handrattmutter, galv M 6 700 002 5458 517 Linsplåtskruv, galv ST 2,9 x 6,5 - C-H 617 209 1014 518 Spännspak med invändig gänga M 6 700 607 2385 519 Bricka, galv B 8,4 630 500 2486 520 Sexkantskruv, galv M 8 x 30 610 303 1271 521 Sexkantmutter, galv M 8 620 000 2235 522 Linsplåtskruv med krysspår, galv ST 4,8 x 13 - C - H 617 201 5687 523 Bricka, galv B 6,4 630 500 2087 524 Sexkantskruv, galv M 8 x 16 610 300 1178 525 Sexkantskruv, galv M 8 x 35 610 300 1208 526 Flänsmutter, galv M 8 620 911 0995 527 Bricka, galv A 5,3 630 001 6357 528 Sexkantmutter självlåsande, galv M 8 620 200 2305 529 Fyrkantmutter, galv M 8 621 800 5126 530 Sexkantskruv, galv M 6 x 40 610 300 1151 531 Lettrad mutter, hög plast M 6 624 112 5058 532 Skruv med plant huvud och fyrkantansats, galv M 6 x 20 611 000 0608 7000 Skruvpåse 101 063 3008U4BA_M1.FM Achtung! Diese Seite ersetzen durch „ More of metabo- tools “ Attention! Please replace this page by „ More of metabo - tools “
