KÄYTTÖOHJE LFT816K ELECTROLUX

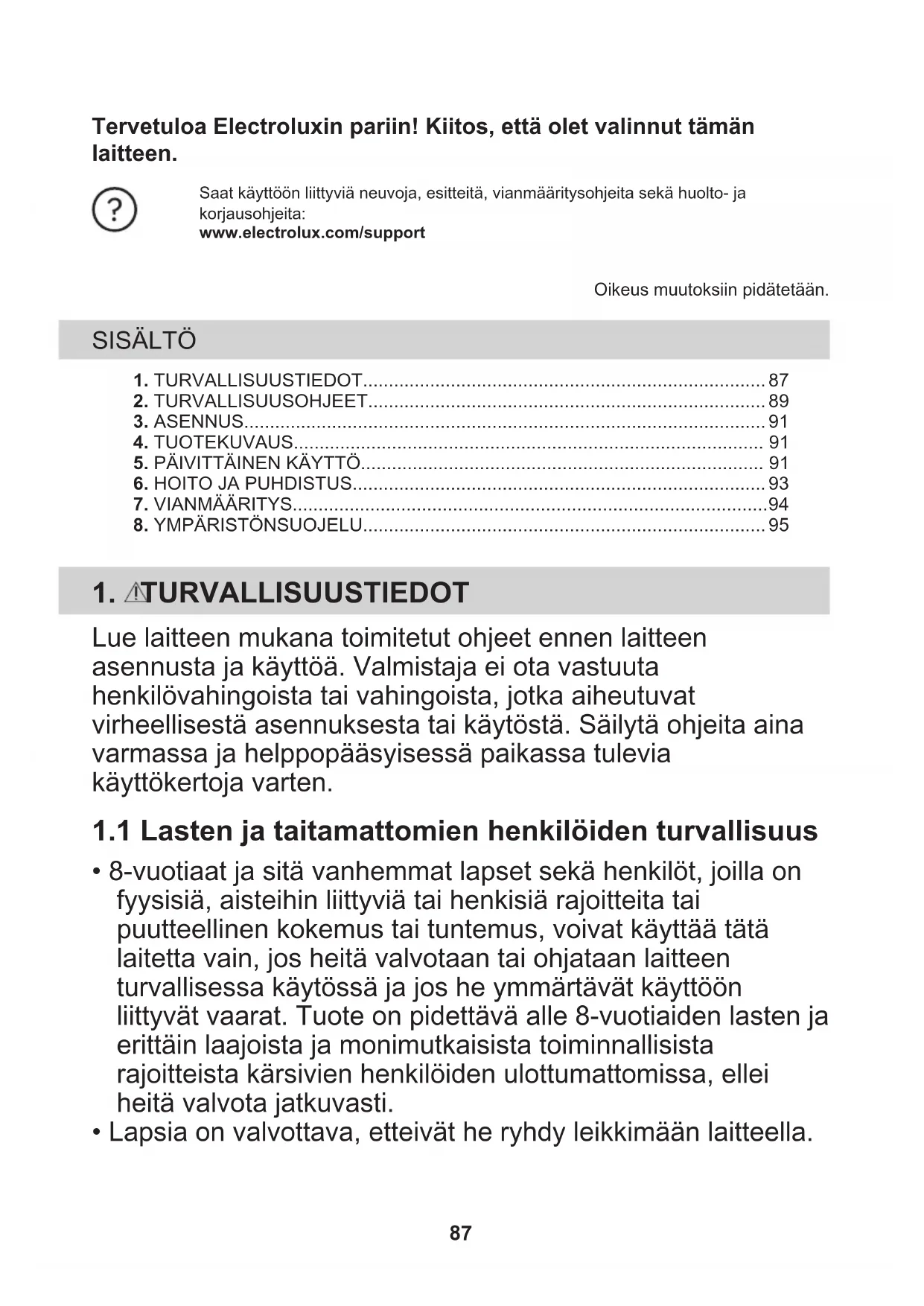

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

• 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Lapsia on valvottava, etteivät he ryhdy leikkimään laitteella. 87• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.

• Pidä lapset ja lemmikkieläimet pois laitteen lähettyviltä sen ollessa toiminnassa.

• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu kotitalouskäyttöön keittotasojen, liesien ja vastaavien ruoanlaittolaitteiden päällä.

• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.

• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.

• Irrota pistoke pistorasiasta ennen laitteen huoltoa.

• HUOMIO: Laitteen kosketettavissa olevat osat voivat kuumentua, kun sitä käytetään ruoanlaittolaitteiden kanssa.

• Käytä ainoastaan laitteen mukana toimitettuja kiinnitysruuveja. Jos ne eivät kuulu pakkaukseen, käytä asennusohjeissa suositeltuja ruuveja. Laite on asennettava turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.

• VAROITUS: Mikäli ruuveja tai kiinnityslaitetta ei asenneta näiden ohjeiden mukaisesti, olemassa on sähköiskujen vaara.

• Laitteen kiinnityksessä ei saa käyttää liimaa.

• Jätä pannujen alla olevan keittotason pinnan ja laitteen alaosan väliin vähintään 65 cm tilaa, ellei muuta mainita laitteen tai keittotason asennusohjeissa.

• Ilmanpoistojärjestelmän tulee olla paikallisten määräyksien mukainen.

• Varmista, että huoneen ilmanvaihto on hyvä. Muiden kaasulla tai polttoaineilla toimivien laitteiden tai avotulien 88kehittämät höyryt tai savu eivät saa päästä tilaan ilmastointikanavien kautta.

• Varmista, ettei tuuletusaukoissa ole tukoksia ja ettei laitteen keräämää ilmaa syötetä muiden laitteiden savun- ja höyrynpoistokanaviin (keskuslämmitysjärjestelmät, termosifonit, vedenlämmittimet, jne.).

• Kun laite toimii muiden laitteiden kanssa, huoneen alipaine saa olla korkeintaan 0,04 mbar.

• Jos virtajohto vaurioituu, sen saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö, jotta vältytään sähkövaaroilta.

• Jos johto on vaurioitunut, sen saa vaihtaa vain valmistajalta tai valtuutetulta huoltoliikkeeltä saatavaan erikoisjohtoon.

• Jos laite on liitetty suoraan sähköverkkoon, sähköjärjestelmään on asennettava eristyslaite, joka mahdollistaa virran katkaisemisen kaikista laitteen navoista. Täydellinen virran katkaisu on taattava ylijänniteluokan III määrityksien mukaisesti. Poiskytkentävälineet on sisällytettävä kiinteään johdotukseen johdotussääntöjä noudattaen.

• Älä liekitä laitteen alla.

• Ei saa käyttää vaarallisten tai räjähtävien materiaalien ja höyryjen sammuttamiseen.

• Puhdista laite säännöllisesti pehmeällä liinalla, jotta pintamateriaali pysyisi hyväkuntoisena.

• Älä käytä höyrypesuria, vesisuihkua, voimakkaita hankaavia puhdistusaineita tai teräviä metallikaapimia laitteen pinnan puhdistamiseen. Käytä ainoastaan neutraaleja pesuaineita.

• Puhdista rasvasuodattimet säännöllisesti (vähintään 2 kuukauden välein) ja poista rasvajäämät laitteesta tulipalovaaran välttämiseksi.

• Puhdista laitteen sisäosa liinalla.

VAROITUS! Virheellinen käyttö voi aiheuttaa henkilövahinkoja, sähköiskuja, tulipaloja, palovammoja tai laitteen vaurioitumisen.

• Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.

• Vaurioitunutta laitetta ei saa asentaa tai käyttää.

• Noudata koneen mukana toimitettuja asennusohjeita.

• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.

• Poista kaikki pakkausmateriaalit, merkit ja suojakalvot ennen laitteen asentamista.

• Ilmanpoistoa ei saa asentaa seinän sisään, ellei seinän syvennystä ole tarkoitettu tähän tarkoitukseen.

VAROITUS! Tulipalon ja sähköiskun vaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.

• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.

• Jos symbolia ( ) ei ole merkitty arvokilpeen, laite on maadoitettava.

• Kytke pistoke maadoitettuun pistorasiaan.

• Varo, ettei virtajohto takerru kiinni mihinkään.

• Älä käytä jakorasioita tai jatkojohtoja.

• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.

• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.

• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot voivat aiheuttaa liittimen ylikuumenemisen.

• Liitä laite asennuksen jälkeen. Varmista, että verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.

VAROITUS! Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Laitetta ei saa käyttää muuhun tarkoitukseen.

• Älä muuta laitteen teknisiä ominaisuuksia.

• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.

• Käytä vain laitteen mukana toimitettuja varusteita.

• Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä ruoanvalmistuksen ja paistamisen aikana.

• Älä käytä suojaamattomia sähkögrillejä.

• Älä käytä laitetta säilytystasona.

• Älä katso suoraan laitteen valoon suurennuslaseilla, kiikareilla tai vastaavilla optisilla laitteilla.

• Jos laite toimii muiden laitteiden kanssa, kehittynyt enimmäispaine ei saa ylittää 4 Pa:ta (4 x 10-5 baaria).

• Kun laite on korjattava, ota yhteyttä valtuutettuun huoltopalveluun. Käytä vain alkuperäisiä varaosia.

• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

VAROITUS! Loukkaantumisen tai tukehtumisen vaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.

• Irrota laite verkkovirrasta.

• Leikkaa virtajohto poikki aivan laitteen sivulta ja hävitä se.

VAROITUS! Lue turvallisuutta koskevat luvut.

Katso kaikki laitteen asennusta koskevat tiedot erillisestä asennusoppaasta.

4.1 Ohjauspaneelin yleisnäkymä

Päälle/Pois päältä Kytkee liesituulettimen päälle ja pois päältä. Ensimmäinen tehotaso Moottori kytkeytyy ensimmäiselle tehotasolle. Toinen tehotaso Moottori kytkeytyy toiselle tehotasolle. Kolmas tehotaso Moottori kytkeytyy kolmannelle tehotasolle. Maksimiteho Moottori kytkeytyy maksimiteholle Breeze Liesituuletin toimii vähimmäisnopeudella. 60 minuutin kuluttua laitekytkeytyy pois toiminnasta. Hob²Hood Liesituulettimen keittotason ohjauksen merkivalo. Suodatinilmoitus Muistuttaa hiilisuodattimen vaihto- tai puhdistustarpeesta sekä rasva‐suodattimen puhdistustarpeesta. Lamppu Sytyttää ja sammuttaa valot.

5. PÄIVITTÄINEN KÄYTTÖ

5.1 Liesituulettimen käyttö

Tarkista suositeltu nopeus alla olevasta taulukosta. Ruokien lämmitys, ruoanvalmistus kannellisillakeittoastioilla.Ruoanvalmistus kannellisilla keittoastioillauseammalla keittoalueella tai polttimella, kevytpaistaminen.Keittäminen ja suurien ruokamäärien paistami‐nen ilman kantta, ruoanvalmistus useammallakeittoalueella tai polttimella. 91Keittäminen ja suurien ruokamäärien paistami‐ nen ilman kantta, suuri määrä kosteutta il‐ maan. 8 minuutin kuluttua laite palaa edelli‐ seen asetukseen. Raikastaa keittiön ilmaa ruoanvalmistuksen jälkeen, eikä pidä paljon meteliä. Se voidaan käynnistää ja sammuttaa koskettamalla sym‐ bolia. Toiminto kytkeytyy automaattisesti pois päältä 60 minuutin kuluttua. Käytä ainoastaan ruoanvalmistuksen jälkeen. Liesituuletin on suositeltavaa pitää toiminnassa noin 15 minuutin ajan ennen ruoanvalmistusta ja sen jälkeen. Laitteen kytkeminen toimintaan Käyttöpaneeli koostuu antureista. Käyttääksesi liesituuletinta kosketa symbolia aivan sen keskelle ainakin yhden sekunnin ajan. Liesituulettimen käyttäminen:

1. Kytke laite päälle painamalla symbolia

Voit kytkeä toiminnon pois päältä.

2. Kytke toiminto päälle koskettamalla

symbolia. Laitteen kytkeminen pois päältä Sammuta laite painamalla uudelleen symbolia

Valot Liesituulettimen valo toimii muista liesituulettimen toiminnoista riippumatta. Valaistuksen kytkeminen päälle ja pois päältä Voit valaista keittotason painamalla - symbolia.

Toiminto yhdistää keittotason liesituulettimeen. Sekä keittotasossa että liesituulettimessa on infrapunasignaalin viestin. Puhaltimen nopeus määräytyy tila- asetuksen ja keittotasolla olevan kuumimman keittoastian lämpötilan mukaan. Vaihtoehtoisesti voit säätää puhaltimen manuaalisesti keittotasoa käyttämällä. Tämä toiminto voidaan kytkeä toimintaan keittotason käyttöpaneelista. Lisätietoa toiminnon käyttämisestä löytyy keittotason käyttöohjeesta.

5.3 Moottorin maksiminopeuden

aktivoiminen Painiketta koskettaessa moottorin maksiminopeus käynnistyy 8 minuutin ajaksi. Sen jälkeen laite palaa edelliseen nopeusasetukseen. Kun toiminto on kytketty toimintaan, painikkeen kosketuksilla ei ole vaikutusta.

5.4 Suodatinilmoitus

Suodattimen merkkivalo muistuttaa rasvasuodattimen puhdistamisesta ja hiilisuodattimen vaihtamisesta/ puhdistamisesta suodatintyypin mukaan. Symboli vilkkuu säännöllisesti 30 sekunnin ajan, jos rasvansuodatin on puhdistettava. Symboli vilkkuu kahdesti sekunnissa 30 sekunnin ajan, jos hiilisuodatin on vaihdettava tai puhdistettava. Tämä toiminto kytkeytyy päälle itsenäisesti rasvasuodattimen 40 käyttötunnin ja hiilihiilisuodattimen 160 käyttötunnin jälkeen. 92Katso kohta "Rasvasuodattimen puhdistaminen" luvusta "Hoito ja puhdistus". Katso hiilisuodattimen puhdistus- tai vaihto-ohjeet luvusta ”Huolto ja puhdistus”. Voit nollata toimintolaskurin ilmoitusjakson aikana painamalla symbolia 3 sekunnin ajan. Symboli lakkaa vilkkumasta, kun nollaus on valmis. Hiilisuodattimen toimintolaskuri on oletusarvoisesti pois käytöstä. Se on aktivoitava, jos haluat käyttää kierrätystilaa. Kytkeäksesi laskurin päälle hiilisuodattimen tapauksessa:

1. Kytke ohjauspaneeli päälle.

2. Varmista, että tuuletin ja valo ovat pois

Toiminto kytkeytyy päälle, jos symbolit ja vilkkuvat kerran. Toiminto kytkeytyy pois päältä, jos symbolit ja vilkkuvat kahdesti.

6. HOITO JA PUHDISTUS

6.1 Puhdistukseen liittyviä

huomautuksia Puhdistusaineet Älä käytä hankaavia pesuaineita tai harjoja. Puhdista laitteen pinnat lämpimällä vedellä ja miedol‐ la pesuaineella käyttäen pehmeää puhdistusliinaa. Jotkin laitteen osat voivat kuumentua käytön aikana. Anna laitteen jäähtyä ja kuivaa se puhtaalla liinalla tai paperipyyhkeillä tahrojen välttämiseksi. Poista tahrat miedolla pesuaineella. Pidä liesituuletin puhtaana. Puhdista laite kuukausittain, jotta pintamateriaali py‐ syisi hyväkuntoisena. Poista rasva huolellisesti sisäosasta ja rasvasuodatti‐ mista. Rasvan tai muiden jäämien kertyminen saattaa aiheuttaa tulipalon. Puhdista suodattimet ohjeiden mukaisesti, kun suo‐ datinilmoitus palaa. Katso kohta ”Päivittäinen käyttö”. Hiilisuodatin Hiilisuodattimen kyllästymisaika vaihtelee ruoanlaitto‐ tavan ja rasvasuodattimen puhdistustiheyden mu‐ kaan. Katso lisävarusteen mukana toimitettu esite. Varmista ennen ylläpitotoimenpiteiden suorittamista, että keittotasolla ei ole keittoastioita ja että liesituuletin ja keittotaso on kytketty irti virransyötöstä.

6.2 Rasvasuodattimen

puhdistaminen Suodattimet tulee asentaa pidikkeiden avulla niin, että tapit ovat vastakkaisella puolella. Puhdistaaksesi suodattimen

1. Paina asennuspidikkeen kahvaa

liesituulettimen alaosassa olevassa suodatinpaneelissa (1).

2. Kallista suodattimen etuosaa hiukan

alaspäin (2) ja vedä sen jälkeen. Toista kaksi ensimmäistä vaihetta jokaisen suodattimen kohdalla.

3. Puhdista rasvasuodattimet käsin sienellä

ja hankaamattomilla pesuaineilla tai pese ne astianpesukoneessa. Suosittelemme puhdistamaan rasvasuodattimet käsin. Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmalla. Rasvasuodattimessa voi esiintyä värimuutoksia, mutta se ei vaikuta laitteen suorituskykyyn.

4. Asenna suodattimet takaisin

noudattamalla kahden ensimmäisen vaiheen ohjeita päinvastaisessa järjestyksessä. Toista vaiheet tarvittaessa kaikkien suodattimien kohdalla.

6.3 Hiilisuodattimen vaihto –

lisävaruste Tyypistä riippuen suodatin voidaan tai ei voida regeneroida. Tutustu suodattimen mukana toimitettuun esitteeseen. Suodattimen vaihtaminen:

1. Irrota rasvasuodattimet laitteesta.

Lue ohjeet tämän luvun osiosta "Rasvasuodattimen puhdistaminen".

2. Käännä kahta salpaa vastapäivään

90 astetta. Kallista hiilisuodatinta hieman ja vedä se sitten ulos.

toimenpiteet päinvastaisessa järjestyksessä.

6.4 Lampun vaihtaminen

Tähän laitteeseen kuuluu LED-valo ja erillinen ohjauslaite (LED-muuntaja). Nämä osat saa vaihtaa ainoastaan huoltoteknikko. Mikäli laitteessa esiintyy toimintahäiriöitä, katso kohta "Huolto" luvusta "Turvallisuusohjeet".

VAROITUS! Lue turvallisuutta koskevat luvut.

947.1 Mitä tehdä jos...

Ongelma Mahdollinen syy Korjaustoimenpide Et saa laitetta käynnistymään. Laitetta ei ole kytketty sähkö‐ verkkoon tai se on liitetty sähköverkkoon virheellisesti. Tarkista, onko laite kytketty oikein verkko‐ virtaan. Et saa laitetta käynnistymään. Sähkösyötön puute. Tarkista sulake tai pääkytkin. Jos sulake tai katkaisin jatkaa piirin katkaisemista, ota yh‐ teyttä sähköasentajaan. Lamppu ei toimi. Lamppu on viallinen. Ota yhteyttä valtuutettuun huoltoliikkee‐ seen. Laite ei poista höyryä riittävän te‐ hokkaasti. Moottorin nopeus ei ole riittä‐ vä muodustuvalle höyrylle. Lisää moottorin nopeutta.

8. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä . Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen. 95Bienvenue chez Electrolux ! Nous vous remercions d’avoir choisi l’un de nos appareils. Obtenir des conseils d’utilisation, des brochures, un dépanneur, des informations surle service et les réparations :www.electrolux.com/supportSous réserve de modifications.
