ПОСІБНИК КОРИСТУВАЧА LFT816K ELECTROLUX

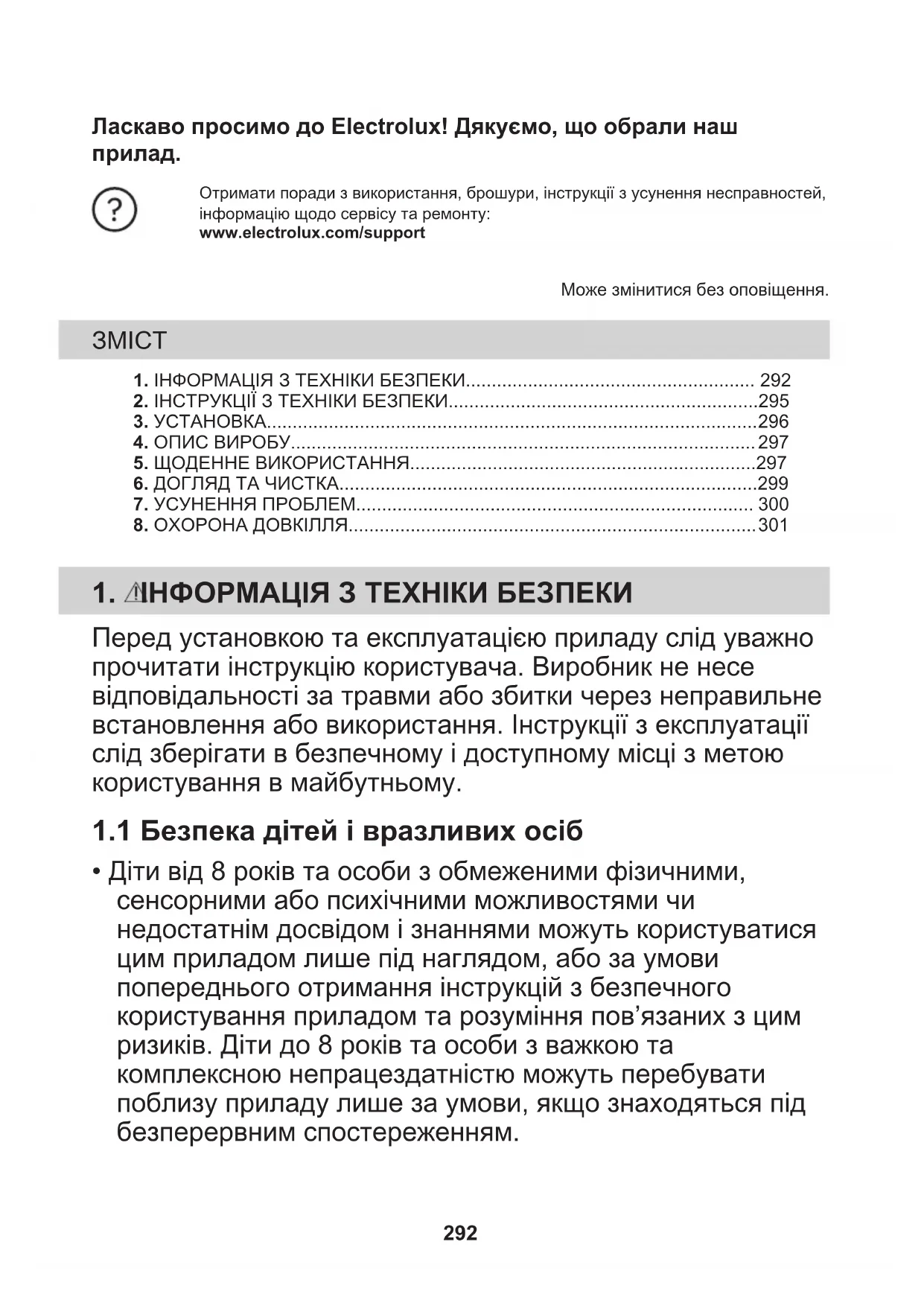

Отримати поради з використання, брошури, інструкції з усунення несправностей,інформацію щодо сервісу та ремонту:www.electrolux.com/supportМоже змінитися без оповіщення. 1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ........................................................ 2922. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ............................................................295

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користувача. Виробник не несе відповідальності за травми або збитки через неправильне встановлення або використання. Інструкції з експлуатації слід зберігати в безпечному і доступному місці з метою користування в майбутньому.

1.1 Безпека дітей і вразливих осіб

• Діти від 8 років та особи з обмеженими фізичними, сенсорними або психічними можливостями чи недостатнім досвідом і знаннями можуть користуватися цим приладом лише під наглядом, або за умови попереднього отримання інструкцій з безпечного користування приладом та розуміння пов’язаних з цим ризиків. Діти до 8 років та особи з важкою та комплексною непрацездатністю можуть перебувати поблизу приладу лише за умови, якщо знаходяться під безперервним спостереженням. 292• Слідкуйте за тим, аби діти не бавилися з приладом.

• Тримайте усі пакувальні матеріали подалі від дітей та утилізуйте їх належним чином.

• Не допускайте дітей і домашніх тварин до приладу під час його роботи.

• Чищення або обслуговування приладу дітьми дозволяється лише під наглядом.

1.2 Загальна безпека

• Цей прилад призначений виключно для застосування в домашніх умовах над варильними поверхнями, плитами та подібними пристроями для готування.

• Цей прилад призначений для використання в домашніх умовах у приміщенні.

• Цей прилад можна використовувати в офісах, готельних номерах, напівготелях, приміщеннях для фермерського туризму та інших подібних приміщеннях, де застосування цього приладу не перевищує (середній) рівень побутового користування.

• Перш ніж виконувати операції з технічного обслуговування, від’єднайте прилад від джерела

• ОБЕРЕЖНО: Доступні частини можуть нагріватися під час використання з приладами для приготування їжі.

• Використовуйте лише кріпильні гвинти, що постачаються разом із приладом, якщо гвинти не входять до комплекту поставки, використовуйте гвинти, рекомендовані в інструкції зі встановлення. Встановлюйте прилад у безпечному підходящому місці, що відповідає вимогам зі встановлення.

• ПОПЕРЕДЖЕННЯ: Невстановлення гвинтів або кріпильного пристрою відповідно до цих інструкцій може становити небезпеку ураження електричним струмом.

• Не використовуйте клеї для фіксації приладу.

• Мінімальна відстань між поверхнею варильної панелі, на якій стоїть посуд, та нижньою частиною приладу має 293становити не менше 65 см, якщо інше не зазначено в інструкції зі встановлення приладу або варильної

• Викид повітря повинен відповідати нормам, прийнятим місцевими органами влади.

• Переконайтеся в тому, що кімната, в якій встановлюється прилад, достатньо провітрюється і в кімнату не потраплятиме зворотній потік газів від приладів, які працюють на газу або паливі, а також від відкритого вогню.

• Переконайтеся, що вентиляційні отвори не заблоковані, а повітря, що збирається приладом, не потрапляє до каналу, який використовується для відведення диму та пари з інших приладів (системи центрального опалення, термосифонів, водонагрівачів тощо).

• Коли прилад працює з іншими приладами, максимальний вакуум, що утворюється в приміщенні, не повинен перевищувати 0,04 мбар.

• У разі пошкодження електричного кабелю його має замінити виробник, його авторизований сервісний центр або інші аналогічно кваліфіковані особи задля уникнення ураження електричним струмом.

• У разі пошкодження кабелю його слід замінити на спеціальний з'єднувальний шнур, який можна придбати в виробника або в його авторизованому сервісному

• Якщо прилад підключено безпосередньо до електромережі, електрообладнання має бути оснащене ізолюючим пристроєм, який дозволяє відключати прилад від електромережі на всіх контактах. Повне відключення має відповідати умовам, визначеним у категорії перенапруги III. Засоби для від'єднання повинні бути вбудовані в стаціонарну електропроводку відповідно до правил електромонтажу.

• Забороняється здійснювати фламбування під приладом. 294• Не використовуйте для витягування небезпечних або вибухових матеріалів і парів.

• Регулярно очищуйте прилад м'якою тканиною, щоб запобігти пошкодженню матеріалу поверхні.

• Для чищення скляної поверхні приладу не використовуйте пароочисник, розпилювач води, жорсткі абразивні засоби для чищення та металеві мочалки, оскільки це може призвести до появи тріщин на склі. Застосовуйте лише нейтральні миючі засоби.

• Регулярно очищуйте жирові фільтри (мінімум кожні 2 місяці) та видаляйте жирові відкладення з приладу, щоб запобігти ризику виникнення пожежі.

• Використовуйте тканину для очищення внутрішньої частини приладу.

2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

ПОПЕРЕДЖЕННЯ! Існує ризик отримання травм, ураження електричним струмом, пожежі, опіків або пошкодження

• Встановлювати цей прилад повинен лише кваліфікований фахівець.

• Не встановлюйте й не використовуйте пошкоджений прилад.

• Дотримуйтеся інструкцій зі встановлення, що постачаються разом із приладом.

• Будьте обережні під час переміщення приладу, оскільки він важкий. Використовуйте захисні рукавички та взуття, що постачається в комплекті.

• Перед встановленням приладу видаліть всю упаковку, маркування та захисну

• Не встановлюйте виведення відпрацьованого повітря у порожнину стіни, якщо порожнина не призначена для цієї мети.

2.2 Під’єднання до електромережі

ПОПЕРЕДЖЕННЯ! Існує ризик займання та ураження електричним струмом.

• Усі роботи з під’єднання до електромережі мають виконуватися кваліфікованим електриком.

• Переконайтеся в тому, що параметри на табличці з технічними даними сумісні з електричними параметрами електроживлення від мережі.

• Якщо на табличці з технічними даними не надруковано символ ( ), прилад повинен бути заземлений.

• Завжди використовуйте правильно встановлену протиударну розетку.

• Стежте за тим, щоб проводи живлення не заплутувалися.

• Не використовуйте розгалужувачі, перехідники й подовжувачі.

• Не вставляйте вилку в розетку, яка ненадійно закріплена.

• Не тягніть за кабель живлення, щоб відключити прилад з мережі. Завжди вимикайте, витягаючи штепсельну

295• Елементи захисту від ураження електричним струмом та ізоляція мають бути закріплені так, аби їх не можна було зняти без спеціального інструмента.

• Переконайтесь у правильному встановленні приладу. Незакріплений або неправильно розташований кабель живлення може призвести до значного нагрівання роз’ємів.

• Підключайте прилад наприкінці встановлення. Переконайтеся, що після установки є вільний доступ до мережі.

ПОПЕРЕДЖЕННЯ! Існує небезпека травмування, опіків і ураження електричним струмом.

• Цей прилад призначений виключно для приготування їжі. Не використовуйте прилад для інших цілей.

• Не змінюйте технічні специфікації цього

• Не працюйте з приладом, якщо ваші руки мокрі або якщо він контактує з

• Використовуйте лише аксесуари, що постачаються разом із приладом.

• Під час готування та смаження з використанням жирів і олії, тримайте їх осторонь від відкритого вогню або гарячих предметів.

• Не використовуйте незакриті електричні

• Не використовуйте прилад як поверхню для зберігання речей.

• Не використовуйте лупу, бінокль або подібні оптичні пристрої, щоб дивитися безпосередньо на підсвітку приладу.

• Якщо прилад працює з іншими пристроями, максимальний розвинений тиск не повинен перевищувати 4 Па (4x10-5 бар).

• Для ремонту приладу звертайтеся до авторизованого сервісного центру. Використовуйте лише оригінальні запасні частини.

• Стосовно ламп всередині цього виробу та запасних ламп, що продаються окремо: Ці лампи призначені для використання у побутових приладах з екстремальними фізичними умовами, такими як температура, вібрація, вологість, або призначені для надання інформації про стан роботи приладу. Вони не призначені для використання з іншою метою та не придатні для освітлення побутових приміщень.

ПОПЕРЕДЖЕННЯ! Існує небезпека травмування або

• По інформацію з належної утилізації приладу зверніться до органів муніципальної влади.

• Від’єднайте прилад від електромережі.

• Відріжте кабель електричного живлення від приладу та утилізуйте його. Цей продукт по вмісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №139 від 10 березня 2017р.)

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки. 2963.1 Інструкції зі встановлення Для отримання повної інформації про встановлення приладу зверніться до окремої брошури зі встановлення.

4.1 Огляд панелі керування

Увімк./Вимк. Увімкнення й вимкнення витяжки. Перша швидкість Двигун вмикається на першу швидкість. Друга швидкість Двигун перемикається на другу швидкість. Третя швидкість Двигун перемикається на третю швидкість. Максимальна швидкість Двигун перемикається на максимальну швидкість. Breeze Витяжка працює на найнижчий швидкості. Через 60 хвилин при‐лад вимикається. Hob²Hood Індикатор функції керування витяжкою з варильної панелі. Повідомлення про фільтр Нагадує про необхідність заміни або очищення вугільного фільт‐ра та очищення жирового фільтра. Лампа Увімкнення й вимкнення підсвічування.

5. ЩОДЕННЕ ВИКОРИСТАННЯ

5.1 Використання витяжки

Перевірте рекомендовану швидкість відповідно до таблиці нижче. Нагрівання їжі, готування в накритому кри‐шкою посуді.Готування в накритому кришкою посуді накількох зонах нагрівання або конфорках,легке обсмажування.Варіння та смаження великої кількості їжібез кришки, готування на кількох зонах на‐грівання або конфорках. 297Варіння та смаження великої кількості їжі без кришки, висока вологість. Через 8 хви‐ лин прилад повертається до попереднього налаштування. Освіжає повітря на кухні після готування з дуже низьким рівнем шуму. Її можна ввім‐ кнути та вимкнути, торкнувшись символу. Функція вимикається автоматично через 60 хвилин. Використовуйте лише після при‐

Рекомендується залишати витяжку працювати протягом приблизно 15 хвилин до та після готування. Увімкнення приладу Панель керування є сенсорною. Для керування витяжкою торкніться символу точно посередині впродовж принаймні 1 секунди. Для керування витяжкою:

1. Увімкніть прилад, натиснувши символ

Тепер можна активувати функції.

2. Для активації функції торкніться

Вимкнення приладу Щоб вимкнути прилад, знову натисніть

Підсвітка витяжки працює незалежно від інших функцій витяжки. Увімкнення та вимкнення підсвітки Щоб увімкнути варильну поверхню, торкніться символу .

Це функція, яка за допомогою якої варильна поверхня підключається до витяжки. Варильна поверхня та витяжка обладнані інфрачервоним приймачем. Швидкість вентилятора визначається залежно від обраного режиму та температури найгарячішого посуду на варильній поверхні. Крім того, ви можете вручну регулювати вентилятор за допомогою варильної панелі. Цю функцію можна вмикати з панелі варильної

Докладну інформацію щодо використання цієї функції наведено в інструкції з використання варильної

5.3 Активація максимальної

швидкості двигуна При торканні двигун починає працювати на максимальній швидкості протягом 8 хв. Після цього прилад повертається до попереднього налаштування швидкості. Коли ця функція увімкнена, додаткове торкання не діє.

5.4 Сповіщення про фільтр

Сигнал попередження фільтра слугує нагадуванням про необхідність очищення жирового фільтра, а також заміни або очищення вугільного фільтра, залежно від його типу. Символ постійно блимає протягом 30 секунд, якщо потрібно очистити жировий фільтр. Символ блимає двічі на секунду протягом 30 секунд, якщо потрібно замінити або очистити вугільний фільтр. Ця функція вмикається незалежно через 40 годин роботи жирового фільтра та 160 годин роботи вугільного

298Див. пункт «Очищення жирового фільтра» в розділі «Догляд і

Див. пункт «Очищення вугільного фільтра» або «Заміна вугільного фільтра» в розділі «Догляд і

Щоб скинути лічильник функції під час періоду повідомлення, торкніться символу і утримуйте протягом 3 секунд. Символ перестане блимати, що означатиме правильне скидання. Лічильник функцій вугільного фільтра за замовчуванням вимкнений. Для режиму рециркуляції його необхідно

Для увімкнення або вимкнення лічильника вугільного фільтра:

1. Увімкніть панель керування.

2. Переконайтеся, що вентилятор і

3. Торкніться символу і утримуйте

протягом 3 секунд. Функція вмикається, якщо символи та блимають один раз. Функція вимикається, якщо символи та блимають двічі.

6.1 Примітки щодо очищення

Засоби для чищення Не використовуйте абразивні засоби для чи‐ щення та щітки. Очистьте поверхню приладу за допомогою м’якої ганчірки, змоченої в теплій воді з додаванням м'якого засобу для чищення. Після готування деякі частини приладу залиша‐ ються гарячими. Щоб уникнути плям, необхідно зачекати, доки прилад охолоне, а потім протерти насухо чистою серветкою або паперовим рушни‐

Використовуйте неагресивний засіб для чищення

Тримайте витяжку чистою Щомісяця очищуйте прилад, щоб запобігти пош‐ кодженню матеріалу поверхні. Ретельно очищуйте внутрішню частину та жирові фільтри від жиру. Накопичення жиру й інших зали‐ шків їжі може спричинити загоряння. Коли засвітиться попередження про фільтр, до‐ тримуйтеся інструкцій щодо очищення фільтрів. Див. розділ «Щоденне користування». Вугільний фільтр Час нейтралізації вугільного фільтра може бути різним в залежності від способу готування та регу‐ лярності очищення жирового фільтра. Див. буклет серед аксесуарів. Перш ніж виконувати будь-яке технічне обслуговування, переконайтеся, що на варильній поверхні немає посуду і що витяжка та варильна поверхня від’єднані від джерела живлення.

6.2 Очищення жирового фільтра

Фільтри встановлено з використанням затискачів і штифтів на протилежній

Щоб очистити фільтр,виконайте наведені нижче дії.

1. Натисніть ручку затискача кріплення на

панелі фільтра під витяжкою (1).

2. Злегка нахиліть передню частину

фільтра вниз (2), потім потягніть. Повторіть перші два кроки для всіх

3. Очистіть жирові фільтри вручну за

допомогою губки з використанням неабразивних мийних засобів або вимийте їх у посудомийній машині. Ми рекомендуємо очищувати жирові фільтри вручну. Для посудомийної машини потрібно встановити низьку температуру й короткий цикл миття. Жировий фільтр може знебарвитися, що не впливає на ефективність роботи приладу.

4. Щоб установити фільтри на місце,

повторіть перші два кроки у зворотному

Повторіть кроки для всіх фільтрів (якщо застосовно).

6.3 Заміна вугільного фільтра

(необов’язково) Залежно від типу, фільтр може підлягати чи не підлягати відновленню. Див. буклет, що постачається з

Щоб замінити фільтр:

1. Зніміть жирові фільтри з приладу.

Див. пункт «Очищення жирового фільтра» в цьому розділі.

2. Поверніть дві засувки проти

годинникової стрілки на 90 градусів. Злегка нахиліть вугільний фільтр, а потім витягніть його.

3. Щоб встановити фільтр, повторіть ті

самі кроки в зворотному порядку.

Цей прилад оснащено світлодіодною лампою й окремим регулювальним механізмом (світлодіодним драйвером). Ці деталі може замінювати лише кваліфікований спеціаліст. У випадку будь- якої несправності зверніться до розділу «Сервіс» глави «Інструкції щодо безпеки».

ПОПЕРЕДЖЕННЯ! Див. розділи з інформацією щодо техніки безпеки. 3007.1 Дії в разі виникнення проблем Проблема Можлива причина Спосіб вирішення Не вдається активувати прилад. Прилад не під’єднано до мережі живлення або під’єднано неправильно. Переконайтеся, що прилад було пра‐ вильно підключено до електромережі. Не вдається увімкнути прилад. Відсутність живлення. Перевірте запобіжник або вимикач. Якщо запобіжник або вимикач продовжують пе‐ реривати контур, зверніться до кваліфіко‐ ваного електрика. Лампочка не світиться. Лампа несправна. Зверніться до авторизованого сервісного

Прилад не поглинає достатньо

Швидкість двигуна не відпо‐ відає утворюваній парі. Збільште швидкість двигуна.

Здавайте на повторну переробку матеріали, позначені відповідним символом . Викидайте упаковку у відповідні контейнери для вторинної сировини. Допоможіть захистити навколишнє середовище та здоров’я інших людей і забезпечити вторинну переробку електричних і електронних приладів. Не викидайте прилади, позначені відповідним символом , разом з іншим домашнім сміттям. Поверніть продукт до заводу із вторинної переробки у вашій місцевості або зверніться до місцевих муніципальних органів влади. 301󰐊󰎨󰎚󰐧󰎩󰎦󰐆󰐈󰎫󰎦 󰎥󰎩󰐎󰎖󰎩󰎦󰑗󰎢󰑔 󰤭󰥍󰤘 󰥟󰥵󰥍󰥕󰤘 󰤏󰥭󰤡󰥠.󰤫󰥌 󰥯󰤠 󰤫󰤽󰥤 󰤏󰥵󰤙󰥡󰥠 󰥳󰤌󰤏󰤒󰤯󰥭󰥝󰥠.󰥗󰥙󰤥󰤘 󰥧󰥤 󰤯󰥭󰤽󰥩󰥥󰥠 󰤏󰤙󰥕󰥥󰥠 󰥳󰤵󰥵󰤌󰤯󰥠 . 󰤯󰥥󰤙󰤴 󰤯󰥭󰤽󰥩󰥥󰥠 󰤏󰤙󰥕󰥥󰥠 󰥳󰥔 󰤯󰤵󰥜 󰤯󰤌󰤫󰥠 󰥟󰤽󰤘󰤏󰥔 󰥳󰤌󰤏󰤒󰤯󰥭󰥝󰤒 󰥟󰥬󰤇󰥤. 󰤏󰤓󰤽󰥥󰥠 󰥼 󰥟󰥥󰥍󰥴.󰤏󰤓󰤽󰥥󰥠 󰤑󰥵󰥍󰥤.󰥟󰤽󰤘 󰤱󰥜󰤯󰥥󰥴 󰤕󰥤󰤫󰤨 󰤫󰥥󰤙󰥍󰥤. 󰤏󰥭󰤡󰥠 󰥼 󰤻󰤙󰥥󰥴 󰤫󰥙󰥤 󰤏󰥜 󰥧󰥤 󰤯󰤩󰤒󰥸.󰤕󰥌󰤯󰤴 󰤯󰤥󰥥󰥠 󰤯󰥵󰥐 󰤕󰥵󰥔󰤏󰥜 󰤕󰥨󰤏󰥙󰥤 󰤯󰤩󰤒󰥸󰤏󰤒 󰤫󰥌󰤏󰤽󰤙󰥥󰥠. 󰥣󰥘 󰤏󰥴󰤱󰤒 󰤕󰥌󰤯󰤴 󰤯󰤥󰥥󰥠. 8 .󰤏󰤩󰥥󰥠 󰤕󰥵󰤍󰥵󰤓󰥠 󰤫󰥌 󰤯󰥴󰤫󰤘 󰥯󰥥󰥠 󰥳󰤙󰥠 󰥟󰥥󰤥󰤘 󰤱󰥤󰤯󰥠 .󰥋󰥀 󰤕󰥕󰥡󰥐󰥸 󰥳󰥔 󰤕󰥴󰤏󰤤 󰤕󰤓󰤴󰤏󰥩󰥤 󰤏󰥌󰥺 󰤯󰥴󰤫󰤙󰥠 .󰤫󰥌󰤏󰤴 󰥳󰥔 󰤕󰥴󰤏󰥥󰤤 󰤕󰤍󰥵󰤓󰥠 󰤕󰤥󰤽󰥠 󰤕󰥵󰥨󰤏󰤵󰥨󰥺 󰥣󰥘 󰤏󰥌󰤉󰤒 󰥋󰥵󰥩󰤽󰤘 󰤏󰥕󰥡󰤩󰥤 󰤱󰥭󰤠󰥸 󰤕󰥵󰥨󰤯󰤙󰥝󰥠󰥺 󰤕󰥵󰤌󰤏󰤒󰤯󰥭󰥝󰥠 .󰥼 󰤻󰥡󰤩󰤙󰤘 󰥧󰥤 󰤱󰥭󰤠󰥸 󰥳󰤙󰥠 󰥟󰥥󰤥󰤘 󰤱󰥤 󰥋󰥤 󰤏󰥬󰤯󰥵󰥐 󰥧󰥤 󰤏󰥕󰥡󰤩󰥥󰥠 󰤕󰥵󰥠󰤱󰥩󰥥󰥠 󰤯󰤨󰥸 .󰥧󰥤 󰥣󰤜 󰥣󰥘 󰤏󰥌󰤉󰤒 󰤟󰤙󰥩󰥥󰥠 󰥱󰥠 󰤕󰥭󰤡󰥠 󰤕󰥠󰥯󰤍󰤵󰥥󰥠 󰥧󰥌 󰤏󰥌 󰥋󰥵󰥩󰤽󰤙󰥠 󰥛󰤙󰥙󰥅󰥩󰥥󰤒 󰥟󰤽󰤘 󰤳󰥡󰤡󰥥󰥠󰤏󰤒 󰥳󰥡󰤥󰥥󰥠
