BRUKSANVISNING LFT816K ELECTROLUX

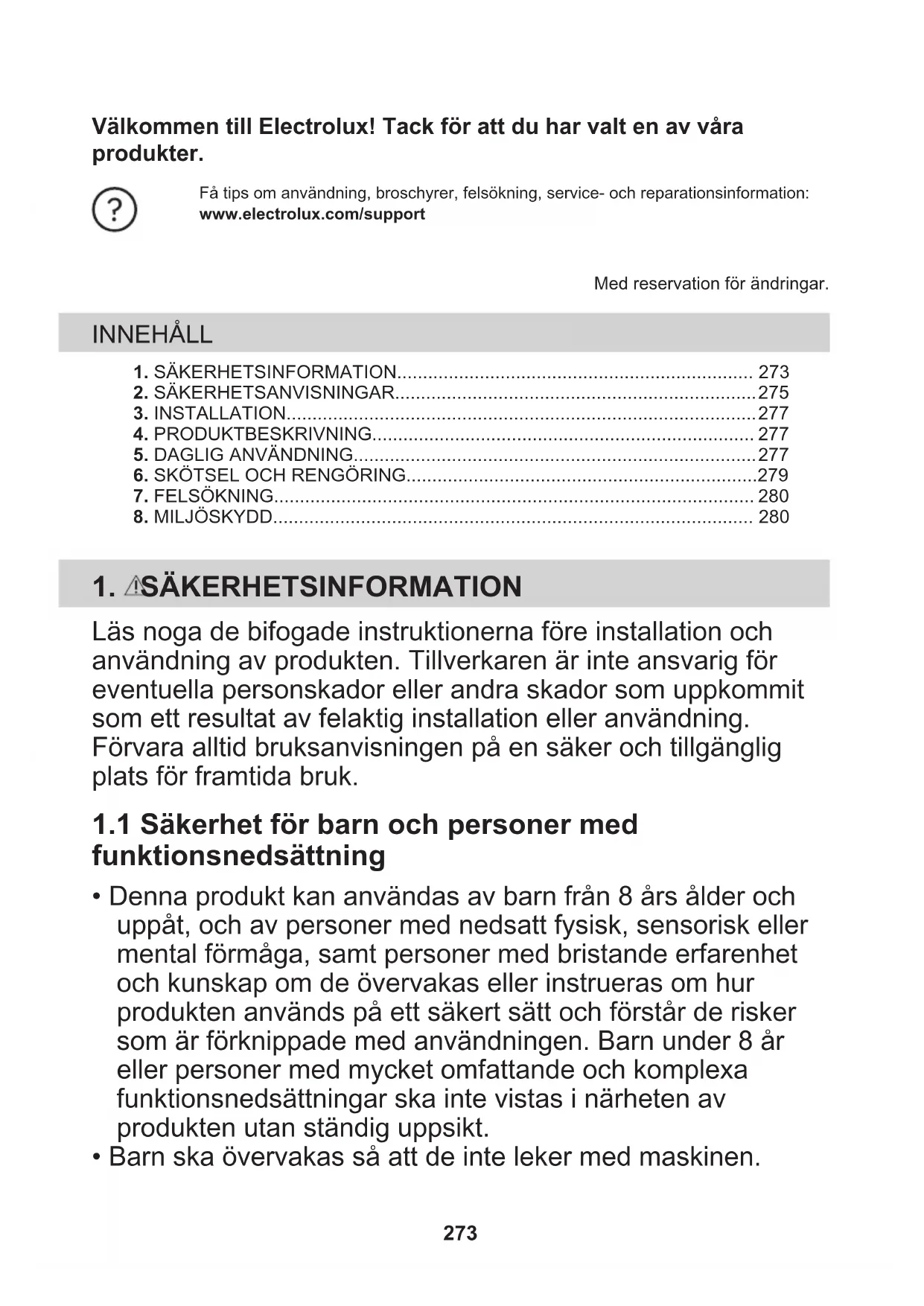

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med

funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska övervakas så att de inte leker med maskinen. 273• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

• Håll barn och husdjur på avstånd när produkten används.

• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

• Denna produkt är avsedd för hushållsbruk över hällar, spisar och liknande matlagningsenheter.

• Denna produkt är avsedd för enskilt hushållsbruk inomhus.

• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.

• Innan du utför något underhåll ska du koppla ur produkten från nätuttaget.

• FÖRSIKTIGHET: Åtkomliga delar kan bli heta under användning med tillagningsenheter.

• Använd endast skruvarna som medföljer, och om de inte levereras med produkten, använd skruvar som rekommenderas i installationsanvisningarna. Installera produkten på en säker och lämplig plats som uppfyller installationskraven.

• VARNING! Underlåtenhet att installera skruvarna eller fästanordningen i enlighet med dessa instruktioner kan leda till elektrisk fara.

• Använd inte lim för att sätta fast produkten.

• Minsta avstånd mellan hällens yta på vilken kokkärlen står och nedre delen av produkten ska vara minst 65 cm, om inte annat anges i installationsanvisningarna för produkten eller hällen.

• Utsläpp av luft måste följa lokala föreskrifter.

• Se till att du har god ventilation i rummet där produkten är installerad, för att undvika att gaser sugs tillbaka in i rummet från produkter som använder gas eller andra bränslen, exempelvis öppna spisar. 274• Se till att ventilationsöppningarna inte är blockerade och att luften som uppsamlas av produkten inte förmedlas till en kanal som används för att avge rök och ånga från andra produkter (centralvärmesystem, termosifoner, vattenvärmare etc.).

• När produkten körs med andra produkter får det maximala vakuum som alstras i rummet inte överstiga 0,04 mbar.

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

• Om sladduppsättningen är skadad måste den bytas ut mot en specialsladd som finns tillgänglig hos tillverkaren eller tillverkarens auktoriserade servicecenter.

• Om produkten är ansluten direkt till strömförsörjningen måste elinstallationen vara utrustad med en isoleringsanordning som gör det möjligt att koppla från produkten från elnätet vid alla poler. Komplett urkoppling måste överensstämma med de villkor som anges i överspänningskategorin III. Sättet för frånkoppling måste införlivas i det fasta kablaget i enlighet med gällande elinstallationsnormer.

• Flambera inte under produkten.

• Använd den inte för att låta farliga eller explosiva material och ångor strömma ut.

• Rengör produkten regelbundet med en mjuk trasa för att förhindra att ytmaterialet försämras.

• Använd inte ångrengöring, vattenspray, hårda slipmedel eller skarpa metallskrapor för att rengöra ytan på produkten. Använd bara neutrala rengöringsmedel.

• Rengör fettfiltren regelbundet (minst varannan månad) och avlägsna fettavlagringar för att förhindra brandrisk.

• Använd en trasa för att rengöra insidan av produkten.

2. SÄKERHETSANVISNINGAR

2752.1 Installation VARNING! Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Endast en behörig person får installera den här produkten.

• Installera eller använd inte en skadad produkt.

• Följ installationsinstruktionerna som följer med produkten.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Innan du installerar produkten ska du ta bort alla förpackningar, märkningen och skyddsfilmen.

• Installera inte avluften i ett hålrum i väggen, om inte hålrummet är konstruerat för detta ändamål.

2.2 Elektrisk anslutning

VARNING! Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Om symbolen ( ) inte finns på märkplåten måste produkten jordas.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Låt inte elektriska ledningar trassla in sig.

• Använd inte grenuttag eller förlängningssladdar.

• Anslut inte stickkontakten om vägguttaget sitter löst.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monterade kablar kan orsaka överhettning i kopplingsplinten.

• Anslut produkten till installationens slut. Kontrollera att man kan komma åt kontakten efter installationen.

VARNING! Risk för skador, brännskador eller elstötar föreligger.

• Denna produkt är endast avsedd för matlagning. Använd inte produkten för annat ändamål.

• Ändra inte produktens specifikationer.

• Använd inte produkten med våta händer eller när den har kontakt med vatten.

• Använd endast tillbehör som medföljer produkten.

• Håll flammor eller uppvärmda föremål borta från fetter och oljor under tillagning och fritering.

• Använd inte elektriska grillar som inte är täckta.

• Använd inte produkten som avlastningsyta.

• Använd inte förstoringsglas, kikare eller liknande optiska apparater för att titta direkt på produktens belysning.

• Om produkten fungerar med andra enheter får det maximala utvecklade trycket inte överstiga 4 Pa (4x10-5 bar).

• Kontakta en auktoriserad serviceverkstad för reparation av produkten. Använd endast originaldelar.

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet. 2762.5 Avyttring VARNING! Risk för personskador eller kvävning föreligger.

• Kontakta kommunen för information om hur produkten ska kasseras.

• Koppla ur produkten från eluttaget.

• Klipp av elkabeln nära produkten och kassera den.

VARNING! Se Säkerhetsavsnitten.

3.1 Installationsanvisningar

Mer information om hur produkten ska installeras finns i ett separat installationshäfte.

På/Av Sätta på och stänga av fläkten. Första hastighet Motorn växlar till första hastighetsnivån. Andra hastigheten Motorn växlar till andra hastighetsnivån. Tredje hastigheten Motorn växlar till tredje hastighetsnivån. Maximal hastighet Motorn växlar till maximal hastighetsnivå. Breeze Fläkten körs på den lägsta hastigheten. Efter 60 minuter stängs pro‐dukten av. Hob²Hood Indikator för funktionen att styra fläkten från spisen. Filtermeddelande Påminner om att det är dags att byta eller rengöra kolfiltret och ren‐göra fettfiltret. Lampa Tänder och släcker belysningen.

5. DAGLIG ANVÄNDNING

2775.1 Använda fläkten Se den rekommenderade hastigheten enligt tabellen nedan. Under uppvärmning av mat, vid tillagning un‐ der lock. Vid tillagning under lock på flera kokzoner el‐ ler brännare, mild stekning. Under kokning och stekning av stora mängder mat utan lock, tillagning på flera kokzoner eller brännare. Under kokning, stekning av stora mängder mat utan lock, mycket fukt. Efter 8 minuter återgår produkten till föregående inställning. Fräschar upp luften i köket efter tillagning vid en mycket låg ljudnivå. Den kan aktiveras och inaktiveras genom att trycka på symbolen. Funktionen stängs av automatiskt efter 60 mi‐ nuter. Använd endast efter tillagning. Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter innan och efter tillagning av mat. Aktivera produkten Kontrollpanelen är ett sensorfält. För att använda fläkten, vidrör symbolen exakt i mitten i minst 1 sekund. Använda fläkten:

1. Sätt på produkten genom att trycka på

-symbolen. Du kan nu aktivera funktionerna.

2. För att aktivera funktionen, tryck på

symbolen. Stänga av produkten För att stänga av produkten, tryck på - symbolen en gång till. Belysning Spisfläktens belysning fungerar oberoende av andra fläktfunktioner. Aktivera och inaktivera belysningen Tryck på -symbolen för att belysa matlagningsytan.

Funktionen kopplar hällen till en fläkt. Både hällen och fläkten är utrustade med en infraröd sändare. Fläkthastigheten bestäms utifrån lägesinställningen och temperaturen för det varmaste kokkärlet på hällen. Du kan även använda hällen för att kontrollera fläkten manuellt. Funktionen kan aktiveras via hällens kontrollpanel. För mer information om hur du använder funktionen, se hällens användarmanual.

5.3 Aktivera maximal

motorhastighet När du trycker på , startar maximal motorhastighet i 8 minuter. Därefter återgår produkten till föregående inställning. När funktionen är påslagen och om du trycker ytterligare på , har det ingen effekt.

5.4 Filtermeddelande

Filterlarmet fungerar som en påminnelse om att fettfiltret måste rengöras och att kolfiltret antingen behöver bytas ut eller rengöras, beroende på typ. -symbolen blinkar regelbundet i 30 sekunder om fettfiltret måste rengöras. -symbolen blinkar två gånger per sekund i 30 sekunder om kolfiltret måste bytas ut eller rengöras. 278Denna funktion aktiveras av sig själv efter 40 timmars drift för fettfilter och 160 timmars drift för kolfilter. Se Rengöra fettfiltret i kapitlet Underhåll och rengöring. Se Rengöra kolfiltret eller Byta ut kolfiltret i kapitlet Underhåll och rengöring. För att återställa räknaren under aviseringen, håll inne -symbolen i 3 sekunder. Symbolen slutar blinka vid korrekt återställning. Räknaren för kolfiltret är inaktiverad som standard. För att starta återcirkulationsläge måste den aktiveras. För att aktivera eller inaktivera räknaren för kolfilter:

1. Slå på kontrollpanelen.

2. Säkerställ att fläkten och belysningen är

Funktionen är aktiverad om symbolerna och blinkar en gång. Funktionen är inaktiverad om symbolerna och blinkar två gånger.

6. SKÖTSEL OCH RENGÖRING

6.1 Anvisning för rengöring

Rengöringsmedel Använd inte rengöringsmedel eller borstar med slipeffekt. Torka av produktens yta med en mjuk trasa med varmt vatten och milt rengöringsmedel. Efter tillagning kan vissa delar av produkten vara var‐ ma. För att undvika fläckar måste produkten svalna och sedan torkas av med ren trasa eller pappers‐ handduk. Rengör fläckar med ett milt rengöringsmedel. Håll fläkten ren Rengör produkten varje månad för att förhindra att yt‐ materialet försämras. Rengör insidan och fettfiltren noga från fett. Fettans‐ amling eller andra matrester kan leda till brand. Följ instruktionerna för att rengöra filtren när filter‐ meddelandet visas. Se kapitlet Daglig användning. Kolfilter Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret. Se broschyren som medföljer tillbehöret. Säkerställ att det inte finns något kokkärl på hällen och att fläkten och hällen är bortkopplade från nätspänningen innan du utför något underhåll.

6.2 Rengöring av fettfiltret

Filtret monteras med hjälp av klämmorna och stiften på motsatta sidor. Rengöring av filtret:

1. Tryck ner handtaget på

monteringsklämman på filterpanelen under huven (1).

2. Luta filtrets framkant något nedåt (2) och

dra sedan. 279Upprepa de första två stegen för alla filter.

3. Rengör fettfiltren för hand med en svamp

och rengöringsmedel utan slipmedel eller i diskmaskin. Vi rekommenderar att fettfiltren rengörs för hand. Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

4. Sätt tillbaka filtren genom att upprepa de

två första stegen i omvänd ordning. Upprepa stegen för alla filter om tillämpligt.

6.3 Byta kolfiltret – tillval

Filtret kan regenereras beroende på typ. Se informationen som medföljer filtret. För att byta filtret:

1. Ta bort fettfiltren från produkten.

Se ”Rengöring av fettfiltret” i det här kapitlet.

2. Vrid de två reglagen moturs 90 grader.

Luta kolfiltret något och dra sedan ut det.

3. Utför proceduren i omvänd ordning när du

ska installera ett filter.

6.4 Byte av LED-lampa

Denna maskin levereras med en LED-lampa och separat kontrolldon (LED-drivrutin). Dessa delar kan endast bytas ut av en tekniker. Vid eventuella funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar".

VARNING! Se Säkerhetsavsnitten.

7.1 Vad gör jag om ...

Problem Möjlig orsak Åtgärd Du kan inte aktivera maskinen. Produkten är inte ansluten tillnätspänning eller är felaktigtansluten.Kontrollera att ugnen är korrekt ansluten tillnätspänning.Du kan inte aktivera maskinen. Brist på elektrisk nätspän‐ning.Kontrollera säkringen eller huvudbrytaren.Kontakta en behörig elektriker om säkri‐ngen eller brytaren fortsätter att bryta kret‐ sen. Lampan fungerar inte. Lampan är trasig. Kontakta ett auktoriserat servicecenter.Produkten absorberar inte ångornaordentligt.Motorhastigheten är inte till‐räcklig för ångorna.Öka motorns hastighet.

Återvinn material med symbolen . Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng 280inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret. 281Electrolux’e hoş geldiniz. Cihazımızı seçtiğiniz için teşekkür ederiz. Kullanım önerileri, broşürler, sorun giderme bilgileri, servis ve onarım bilgileri:www.electrolux.com/supportÖnceden haber verilmeksizin değişiklik yapma hakkı saklıdır. İÇİNDEKİLER
