KÄYTTÖOHJE LFG616W ELECTROLUX

Söefiltri puhul puudutage 3 sekundit nuppu

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse. 79SINUN PARHAAKSESI Kiitos, kun valitsit Electrolux-laitteen. Olet valinnut tuotteen, joka perustuuvuosikymmenien aikana hankittuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäslaite, joka on suunniteltu sinua varten. Laitetta käyttäessäsi voit olla aina varmaerinomaisista tuloksista.Tervetuloa Electroluxiin.Vieraile verkkosivullamme:Saat käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- jakorjausohjeita:www.electrolux.com/supportRekisteröi tuotteesi saadaksesi parempaa huoltoa:www.registerelectrolux.comOsta laitteeseesi lisävarusteita, kulutustuotteita ja alkuperäisiä varaosia:www.electrolux.com/shop ASIAKASPALVELU Käytä aina alkuperäisiä varaosia.Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme:Malli, PNC-tuotenumero, sarjanumero.Tiedot löytyvät arvokilvestä. Varoitus / Varotoimi- ja turvallisuustietoja Yleistietoa ja vinkkejä YmpäristönsuojelutietojaOikeus muutoksiin pidätetään. SISÄLTÖ

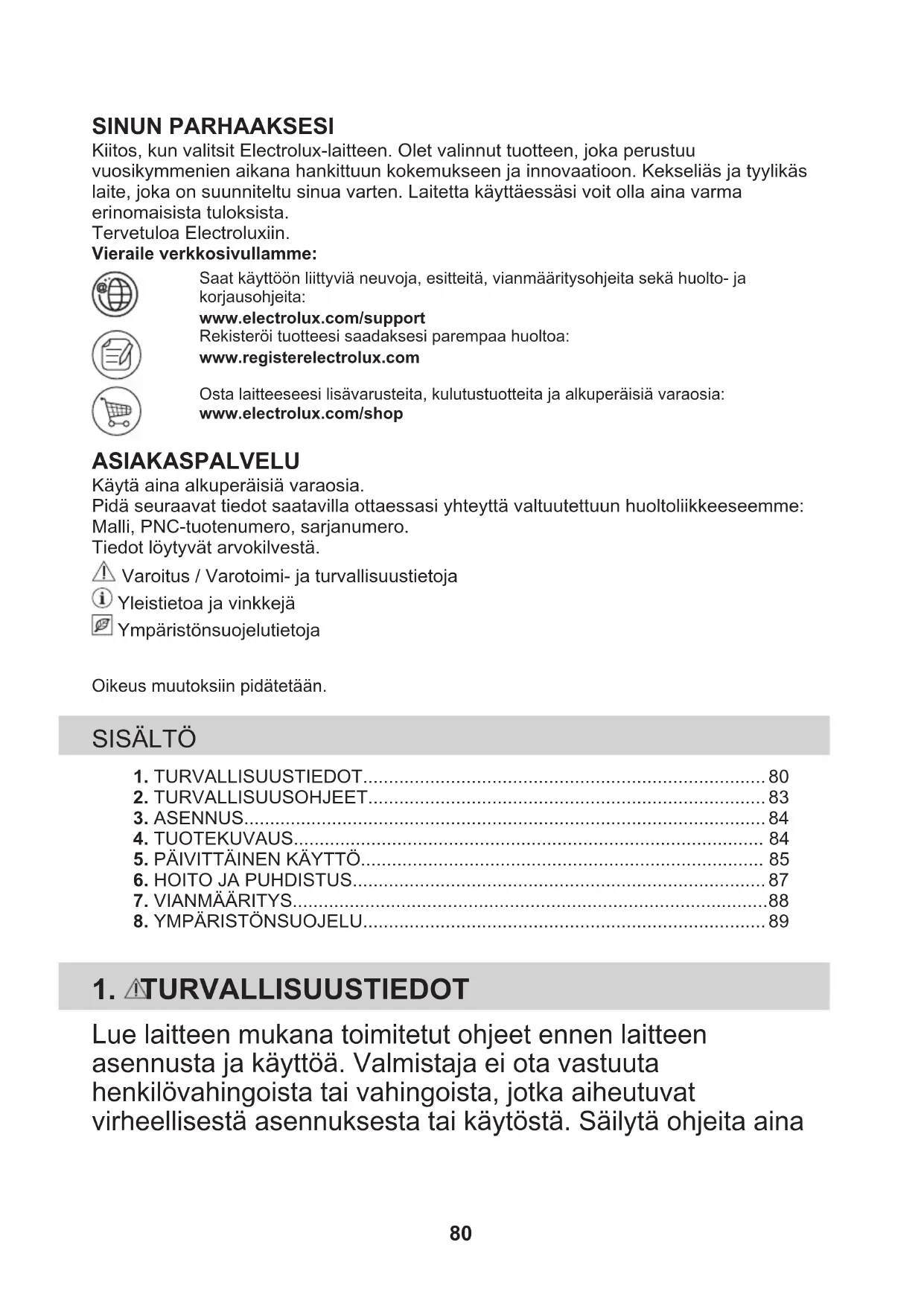

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina 80varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

• 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Lapsia on valvottava, etteivät he ryhdy leikkimään laitteella.

• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.

• Pidä lapset ja lemmikkieläimet pois laitteen lähettyviltä sen ollessa toiminnassa.

• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu kotitalouskäyttöön keittotasojen, liesien ja vastaavien ruoanlaittolaitteiden päällä.

• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.

• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.

• Irrota pistoke pistorasiasta ennen laitteen huoltoa.

• HUOMIO: Laitteen kosketettavissa olevat osat voivat kuumentua, kun sitä käytetään ruoanlaittolaitteiden kanssa.

• Käytä ainoastaan laitteen mukana toimitettuja kiinnitysruuveja. Jos ne eivät kuulu pakkaukseen, käytä asennusohjeissa suositeltuja ruuveja. Laite on asennettava 81turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.

• VAROITUS: Mikäli ruuveja tai kiinnityslaitetta ei asenneta näiden ohjeiden mukaisesti, olemassa on sähköiskujen vaara.

• Laitteen kiinnityksessä ei saa käyttää liimaa.

• Jätä pannujen alla olevan keittotason pinnan ja laitteen alaosan väliin vähintään 65 cm tilaa, ellei muuta mainita laitteen tai keittotason asennusohjeissa.

• Ilmanpoistojärjestelmän tulee olla paikallisten määräyksien mukainen.

• Varmista, että huoneen ilmanvaihto on hyvä. Muiden kaasulla tai polttoaineilla toimivien laitteiden tai avotulien kehittämät höyryt tai savu eivät saa päästä tilaan ilmastointikanavien kautta.

• Varmista, ettei tuuletusaukoissa ole tukoksia ja ettei laitteen keräämää ilmaa syötetä muiden laitteiden savun- ja höyrynpoistokanaviin (keskuslämmitysjärjestelmät, termosifonit, vedenlämmittimet, jne.).

• Kun laite toimii muiden laitteiden kanssa, huoneen alipaine saa olla korkeintaan 0,04 mbar.

• Jos virtajohto vaurioituu, sen saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö, jotta vältytään sähkövaaroilta.

• Jos johto on vaurioitunut, sen saa vaihtaa vain valmistajalta tai valtuutetulta huoltoliikkeeltä saatavaan erikoisjohtoon.

• Jos laite on liitetty suoraan sähköverkkoon, sähköjärjestelmään on asennettava eristyslaite, joka mahdollistaa virran katkaisemisen kaikista laitteen navoista. Täydellinen virran katkaisu on taattava ylijänniteluokan III määrityksien mukaisesti. Poiskytkentävälineet on sisällytettävä kiinteään johdotukseen johdotussääntöjä noudattaen.

• Älä liekitä laitteen alla.

• Ei saa käyttää vaarallisten tai räjähtävien materiaalien ja höyryjen sammuttamiseen. 82• Puhdista laite säännöllisesti pehmeällä liinalla, jotta pintamateriaali pysyisi hyväkuntoisena.

• Älä käytä höyrypesuria, vesisuihkua, voimakkaita hankaavia puhdistusaineita tai teräviä metallikaapimia laitteen pinnan puhdistamiseen. Käytä ainoastaan neutraaleja pesuaineita.

• Puhdista rasvasuodattimet säännöllisesti (vähintään 2 kuukauden välein) ja poista rasvajäämät laitteesta tulipalovaaran välttämiseksi.

• Puhdista laitteen sisäosa liinalla.

VAROITUS! Virheellinen käyttö voi aiheuttaa henkilövahinkoja, sähköiskuja, tulipaloja, palovammoja tai laitteen vaurioitumisen.

• Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.

• Vaurioitunutta laitetta ei saa asentaa tai käyttää.

• Noudata koneen mukana toimitettuja asennusohjeita.

• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.

• Poista kaikki pakkausmateriaalit, merkit ja suojakalvot ennen laitteen asentamista.

• Ilmanpoistoa ei saa asentaa seinän sisään, ellei seinän syvennystä ole tarkoitettu tähän tarkoitukseen.

VAROITUS! Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.

• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.

• Jos symbolia ( ) ei ole merkitty arvokilpeen, laite on maadoitettava.

• Kytke pistoke maadoitettuun pistorasiaan.

• Varo, ettei virtajohto takerru kiinni mihinkään.

• Älä käytä jakorasioita tai jatkojohtoja.

• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.

• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.

• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot voivat aiheuttaa liittimen ylikuumenemisen.

• Liitä laite asennuksen jälkeen. Varmista, että verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.

VAROITUS! Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Laitetta ei saa käyttää muuhun tarkoitukseen.

• Älä muuta laitteen teknisiä ominaisuuksia.

• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.

• Käytä vain laitteen mukana toimitettuja varusteita.

• Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä ruoanvalmistuksen ja paistamisen aikana.

• Älä käytä suojaamattomia sähkögrillejä. 83• Älä käytä laitetta säilytystasona.

• Älä katso suoraan laitteen valoon suurennuslaseilla, kiikareilla tai vastaavilla optisilla laitteilla.

• Jos laite toimii muiden laitteiden kanssa, kehittynyt enimmäispaine ei saa ylittää 4 Pa:ta (4 x 10-5 baaria).

• Kun laite on korjattava, ota yhteyttä valtuutettuun huoltopalveluun. Käytä vain alkuperäisiä varaosia.

• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.

• Irrota pistoke pistorasiasta.

• Leikkaa virtajohto laitteen läheltä ja hävitä se.

VAROITUS! Lue turvallisuutta koskevat luvut.

Katso kaikki laitteen asennusta koskevat tiedot erillisestä asennusoppaasta.

4.1 Käyttöpaneelin osat

Ensimmäinen nopeustaso / PoispäältäMoottori kytkeytyy ensimmäiselle nopeustasolle. Toinen painallus taipitkä painallus toisen toiminnon yhteydessä kytkee laitteen pois pääl‐ tä.

Toinen nopeustaso Moottori kytkeytyy toiselle nopeustasolle. Laite kytkeytyy pois päältätoisella painalluksella. Kolmas nopeustaso Moottori kytkeytyy kolmannelle nopeustasolle. Laite kytkeytyy poispäältä toisella painalluksella. 84Toiminto Kuvaus

Enimmäisnopeus Moottori kytkeytyy enimmäisnopeustasolle. Viiden minuutin kuluttua laite palaa edelliselle asetukselle. Laite kytkeytyy pois päältä toisella painalluksella.

Lamppu Sytyttää ja sammuttaa valot.

Kevyt ilmavirta Liesituuletin toimii vähimmäisnopeudella. 60 minuutin kuluttua laite kytkeytyy pois toiminnasta.

Automaattinen jäähdytys Automaattinen toiminto, joka jäähdyttää laitetta.

Suodatinilmoitus Muistuttaa hiilisuodattimen vaihto- tai puhdistustarpeesta sekä rasva‐ suodattimen puhdistustarpeesta.

5. PÄIVITTÄINEN KÄYTTÖ

5.1 Liesituulettimen käyttö

Tarkista suositeltu nopeus alla olevasta taulukosta. Ruokien lämmitys, ruoanvalmistus kannellisilla keittoastioilla. Ruoanvalmistus kannellisilla keittoastioilla useammalla keittoalueella tai polttimella, kevyt paista‐ minen. Keittäminen ja suurien ruokamäärien paistaminen ilman kantta, ruoanvalmistus useammalla keit‐ toalueella tai polttimella. Keittäminen ja suurien ruokamäärien paistaminen ilman kantta, suuri määrä kosteutta ilmaan. Vii‐ den minuutin kuluttua laite palaa edelliselle asetukselle. Raikastaa keittiön ilmaa ruoanvalmistuksen jälkeen, eikä pidä paljon meteliä. Toiminto kytkeytyy automaattisesti pois päältä 60 minuutin kuluttua. Käytä ainoastaan ruoanvalmistuksen jälkeen. Liesituuletin on suositeltavaa jättää toimintaan noin 15 minuutin ajaksi ruoanvalmistuksen jälkeen. Liesituulettimen käyttäminen: Kosketa vaadittua puhallinnopeutta. Liesituulettimen valo toimii itsenäisesti muihin liesituulettimen toimintoihin nähden. Valaistaksesi keittotason pintaa, kosketa . Sammuta puhallin koskettamalla aktivoitua nopeutta uudelleen tai painamalla pitkään

5.2 Automaattinen jäähdytys

Tämä toiminto käynnistyy automaattisesti, kun liesituulettimen lämpötila ylittää 70°C. Liesituuletin toimii edelleen suurimmalla nopeudella jäähdyttääkseen. Paneelin merkkivalo, jossa on symboli , kytkeytyy päälle. 85Jos lämpötila nousee toiminnon ollessa aktiivinen, turvallisuussyistä liesituuletin kytkeytyy pois päältä ja symboli alkaa vilkkua. Liesituuletin voidaan kytkeä uudelleen päälle, kun merkkivalo lakkaa vilkkumasta.

5.3 Suodatinilmoitus

Suodatinhälytys muistuttaa hiilisuodattimen vaihto- tai puhdistustarpeesta sekä rasvasuodattimen puhdistustarpeesta. Merkkivalot ja vilkkuvat säännöllisesti 30 sekunnin ajan, jos rasvansuodatin on puhdistettava. Merkkivalot ja vilkkuvat kahdesti sekunnissa 30 sekunnin ajan, jos hiilisuodatin on vaihdettava tai puhdistettava. Nollaaminen voidaan suorittaa ilmoitusajanjakson aikana tai sen ulkopuolella. Tämä toiminto aktivoituu 40 tunnin käytön jälkeen, kun rasvasuodatin on puhdistettava, ja 160 tunnin kuluttua, kun hiilisuodatin on puhdistettava tai vaihdettava. Katso luku "Rasvasuodattimen puhdistaminen" luvusta "Hoito ja puhdistus". Katso hiilisuodattimen puhdistus- tai vaihto-ohjeet luvusta "Hoito ja puhdistus". Nollataksesi toimintolaskurin ilmoitusjakson aikana: Rasvasuodatinta varten kosketa 3 sekunnin ajan. Hiilisuodatinta varten kosketa 3 sekunnin ajan. Merkkivalo lakkaa vilkkumasta osoituksena oikein tehdystä nollauksesta. Nollataksesi toimintolaskurin rasvasuodatinta varten ilmoitusjakson ulkopuolella: Rasvasuodatinta varten kosketa 3 sekunnin ajan. Hiilisuodatinta varten kosketa ja . Merkkivalo vilkkuu kerran osoitukseksi oikein tehdystä nollauksesta. Kytkeäksesi laskurin päälle hiilisuodattimen tapauksessa: Paina 3 sekuntia. Toiminto kytkeytyy päälle, jos merkkivalo vilkkuu kerran. Toiminto kytkeytyy pois päältä, jos merkkivalo vilkkuu kahdesti.

5.4 Paneelin äänien päälle ja pois

päältä asettaminen Äänien päälle ja pois päältä asettamiseksi kosketa pitkään . Merkkivalo vilkkuu kerran, jos äänet on asetettu käyttöön, ja kaksi kertaa, jos äänet on asetettu pois käytöstä. Liesituulettimen sammuttamisen ääntä ei voida asettaa pois käytöstä.

866. HOITO JA PUHDISTUS

6.1 Puhdistukseen liittyviä huomautuksia

Puhdistusaineet Älä käytä hankaavia pesuaineita tai harjoja. Puhdista laitteen pinnat lämpimällä vedellä ja miedolla pesuaineella käyttäen pehmeää puhdistusliinaa. Jotkin laitteen osat voivat kuumentua käytön aikana. Anna laitteen jäähtyä ja kuivaa se puhtaalla liinalla tai paperipyyhkeillä tahrojen välttämiseksi. Poista tahrat miedolla pesuaineella. Pidä liesituuletin puhtaana. Puhdista laite ja rasvasuodattimet kuukauden välein. Poista rasva huolellisesti sisäosasta ja rasvasuodattimista. Rasvan tai muiden jäämien kertyminen saattaa aiheuttaa tulipalon. Rasvasuodattimet voidaan pestä astianpesukoneessa. Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmalla. Rasvasuodattimessa voi esiintyä värimuutoksia, mutta se ei vaikuta laitteen suorituskykyyn. Hiilisuodatin Hiilisuodattimen kyllästymisaika vaihtelee ruoanlaittotavan ja rasvasuodattimen puhdistus‐ tiheyden mukaan.

6.2 Rasvasuodattimen

puhdistaminen Suodattimet tulee asentaa pidikkeiden avulla niin, että tapit ovat vastakkaisella puolella. Puhdistaaksesi suodattimen

1. Paina asennuspidikkeen kahvaa

liesituulettimen alaosassa olevassa suodatinpaneelissa (1).

2. Kallista suodattimen etuosaa hiukan

alaspäin (2) ja vedä sen jälkeen. Toista kaksi ensimmäistä vaihetta jokaisen suodattimen kohdalla.

3. Puhdista suodattimet sienellä käyttäen

hankaamattomia pesuaineita tai pese ne astianpesukoneessa. Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmalla. Rasvasuodattimessa voi esiintyä värimuutoksia, mutta se ei vaikuta laitteen suorituskykyyn.

4. Asenna suodattimet takaisin

noudattamalla kahden ensimmäisen vaiheen ohjeita päinvastaisessa järjestyksessä. Toista vaiheet tarvittaessa kaikkien suodattimien kohdalla.

876.3 Hiilisuodattimen vaihto –

(lisävaruste) VAROITUS! Tyypistä riippuen suodatin voidaan tai ei voida regeneroida. Tutustu suodattimen mukana toimitettuun esitteeseen. Suodattimen vaihtaminen:

1. Irrota rasvasuodattimet laitteesta.

Lue ohjeet tämän luvun osiosta "Rasvasuodattimen puhdistaminen".

2. Vedä kielekkeitä suodattimen alaosaa

3. Kallista suodattimen etuosaa hiukan

alaspäin ja vedä sen jälkeen.

4. Asenna uusi suodatin suorittamalla

toimenpiteet päinvastaisessa järjestyksessä. Suodattimet on joka tapauksessa vaihdettava vähintään neljän kuukauden välein.

6.4 Lampun vaihtaminen

Laitteen mukana toimitetaan LED-lamppu. Tämän osan saa vaihtaa ainoastaan huoltoteknikko. Mikäli laitteessa esiintyy toimintahäiriöitä, katso kohta "Huolto" luvusta "Turvallisuusohjeet".

VAROITUS! Lue turvallisuutta koskevat luvut.

Ongelma Mahdollinen syy Korjaustoimenpide Laite ei kytkeydy toimintaan. Laitetta ei ole kytketty sähköverk‐ koon tai se on liitetty sähköverkkoon virheellisesti. Tarkista, onko laite kytketty oikein sähköverkkoon. Laite ei kytkeydy toimintaan. Sulake on palanut. Tarkista, onko toimintahäiriön syynä sulake. Jos sulake palaa aina uudel‐ leen, käänny sähköalan ammattilai‐ sen puoleen. Laite ei kytkeydy toimintaan. Kaapin ovet ovat epätasaisesti kaa‐ pin runkoon nähden. Kohdista kaapin ovet. Valo ei syty. Lamppu on palanut. Vaihda lamppu. Lue ohjeet kohdas‐ ta "Hoito ja puhdistus". Laite ei poista höyryä riittävän te‐ hokkaasti. Moottorin nopeus on riittämätön muodostuvaan höyryyn nähden. Säädä moottorin nopeutta.

888. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä . Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
