INSTRUKCJA OBSŁUGI LFG616W ELECTROLUX

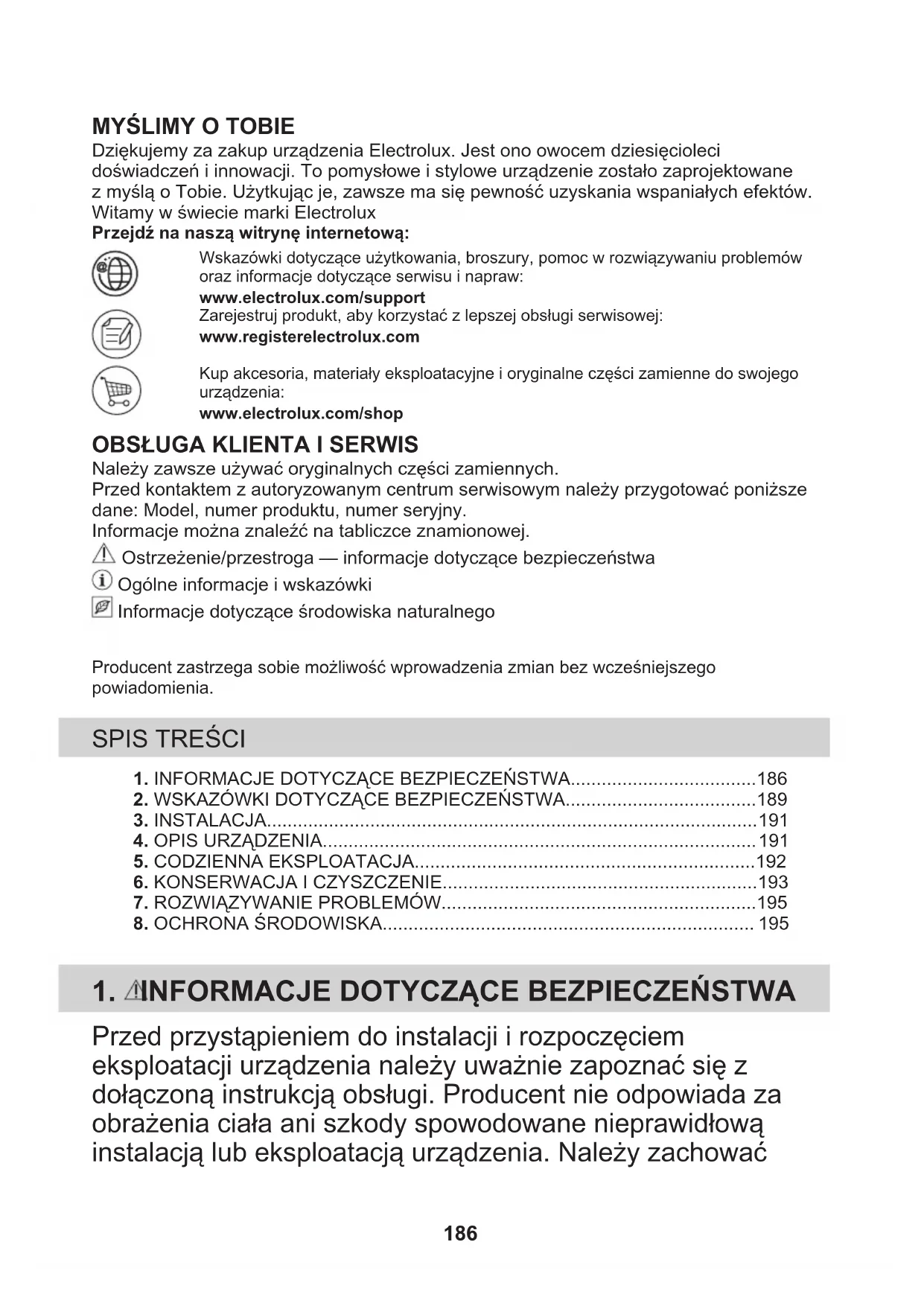

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięciolecidoświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowanez myślą o Tobie. Użytkując je, zawsze ma się pewność uzyskania wspaniałych efektów.Witamy w świecie marki ElectroluxPrzejdź na naszą witrynę internetową:Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemóworaz informacje dotyczące serwisu i napraw:www.electrolux.com/supportZarejestruj produkt, aby korzystać z lepszej obsługi serwisowej:www.registerelectrolux.comKup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojegourządzenia:www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Należy zawsze używać oryginalnych części zamiennych.Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować poniższedane: Model, numer produktu, numer seryjny.Informacje można znaleźć na tabliczce znamionowej. Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnegoProducent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszegopowiadomienia.

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować 186instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych

zdolnościach ruchowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci należy pilnować, aby nie bawiły się urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.

• Dzieci i zwierzęta nie powinny zbliżać się do pracującego urządzenia.

• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do użytku domowego nad płytami grzejnymi, kuchenkami i podobnymi urządzeniami do gotowania.

• Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.

• Urządzenie to można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

• Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć urządzenie od zasilania. 187• PRZESTROGA: Łatwo dostępne elementy urządzenia mogą mocno nagrzewać się od ciepła wytwarzanego przez urządzenia do gotowania.

• Używać tylko śrub mocujących dołączonych do urządzenia. Jeśli ich nie dołączono, należy użyć śrub zalecanych w instrukcji instalacji. Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.

• OSTRZEŻENIE: Niezainstalowanie śrub lub elementu mocującego zgodnie z niniejszą instrukcją może skutkować porażeniem prądem elektrycznym.

• Nie mocować urządzenia przy użyciu klejów ani taśm samoprzylepnych.

• Minimalna odległość między powierzchnią płyty grzejnej, na której stoją naczynia, a dolną częścią urządzenia powinna wynosić co najmniej 65 cm, o ile nie wskazano inaczej w instrukcji instalacji urządzenia lub płyty grzejnej.

• Instalacja odprowadzająca powietrze musi być zgodna z lokalnymi przepisami.

• Upewnić się, że w miejscu instalacji urządzenia jest zapewniona odpowiednia wentylacja, aby zapobiec cofaniu się do pomieszczenia spalin z urządzeń zasilanych opałem lub z kominka.

• Upewnić się, że otwory wentylacyjne nie są zablokowane i powietrze pobierane przez urządzenie nie jest kierowane do kanału służącego do odprowadzania dymu i pary z innych urządzeń (systemów centralnego ogrzewania, instalacji termosyfonowych, podgrzewaczy wody itp.).

• Jeśli urządzenie działa jednocześnie z innymi urządzeniami maksymalne podciśnienie wytwarzane w pomieszczeniu nie powinno przekraczać wartości 0,04 mbar.

• Jeśli przewód zasilający jest uszkodzony, musi go wymienić producent, autoryzowane centrum serwisowe lub inna wykwalifikowana osoba, aby zapobiec ryzyku porażenia prądem. 188• Jeśli przewód jest uszkodzony, należy go wymienić na specjalny przewód dostępny u producenta lub w autoryzowanym centrum serwisowym.

• Jeśli urządzenie jest podłączane bezpośrednio do zasilania, w instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Pełne odłączenie musi być zgodne z wymaganiami kategorii III ochrony przeciwprzepięciowej. Możliwość odłączenia musi być dostępna w stałych przewodach zgodnie z obowiązującymi przepisami.

• Nie stosować pod urządzeniem kulinarnej techniki flambirowania.

• Nie używać urządzenia do usuwania oparów i substancji niebezpiecznych lub wybuchowych.

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie czyścić ją miękką ściereczką.

• Nie czyścić powierzchni urządzenia za pomocą myjek parowych, wody pod ciśnieniem, ściernych środków czyszczących ani ostrych metalowych skrobaków. Stosować wyłącznie obojętne detergenty.

• Aby uniknąć zagrożenia pożarem, należy regularnie czyścić filtry przeciwtłuszczowe (co najmniej raz na 2 miesiące) i usuwać z urządzenia tłusty osad.

• Do czyszczenia wnętrza urządzenia używać ściereczki.

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń, porażeniem prądem, pożarem lub uszkodzeniem urządzenia.

• Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Przed zainstalowaniem urządzenia usunąć z niego wszystkie elementy opakowania, etykiety i folię ochronną.

• Nie należy instalować wyciągu we wnęce ściennej, jeśli nie jest do tego przeznaczona. 1892.2 Podłączenie do sieci elektrycznej OSTRZEŻENIE! Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Jeśli na tabliczce znamionowej urządzenia nie ma symbolu , urządzenie należy uziemić.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie dopuszczać do splątania przewodów elektrycznych.

• Nie stosować rozgałęźników ani przedłużaczy.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Obluzowane lub nieprawidłowe połączenie przewodu zasilającego może spowodować przegrzanie styków.

• Podłączyć urządzenie po zakończeniu jego instalacji. Zadbać o to, aby po zainstalowaniu urządzenia możliwy był łatwy dostęp do zaworu wody.

2.3 Sposób użytkowania

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Urządzenie jest przeznaczone wyłącznie użytkowania w kuchni. Nie używać urządzenia do innych zastosowań.

• Nie zmieniać parametrów technicznych urządzenia.

• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.

• Używać wyłącznie akcesoriów dostarczonych z urządzeniem.

• Podczas gotowania i smażenia na tłuszczu lub oleju nie należy zbliżać do niego płomienia ani mocno nagrzanych przedmiotów.

• Nie używać pod urządzeniem nieosłoniętych grilli elektrycznych.

• Nie używać urządzenia jako miejsca do przechowywania przedmiotów.

• Nie patrzeć na oświetlenie urządzenia przez lupę, lornetkę ani inne podobne urządzenie optyczne.

• Jeśli urządzenie współpracuje z innymi urządzeniami, maksymalne wytworzone ciśnienie nie może przekraczać 4 Pa (4×10⁻⁵ bar).

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji produktu, należy skontaktować się z lokalnymi władzami. 190• Odłączyć urządzenie od źródła zasilania. • Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

3.1 Instrukcje instalacji

Szczegółowe informacje na temat instalacji urządzenia można znaleźć w oddzielnej instrukcji instalacji.

4.1 Widok panelu sterowania

Pierwsza prędkość silnika / Wył. Włączenie pierwszej prędkości silnika. Drugie naciśnięcie lub długienaciśnięcie podczas działania innej funkcji wyłącza urządzenie. Druga prędkość Włączenie drugiej prędkości silnika. Drugie naciśnięcie powoduje wy‐łączenie urządzenia. Trzecia prędkość Włączenie trzeciej prędkości silnika. Drugie naciśnięcie powoduje wy‐łączenie urządzenia. Maksymalna prędkość Włączenie maksymalnej prędkości silnika. Po 5 minutach urządzeniepowraca do poprzedniego ustawienia. Drugie naciśnięcie powodujewyłączenie urządzenia. Lampa Włączenie i wyłączenie oświetlenia. Funkcja Breeze Okap pracuje z minimalną prędkością. Po 60 minutach urządzeniewyłącza się. Automatyczne schładzanie Funkcja automatycznego chłodzenia urządzenia. Powiadomienie o obsłudze filtra Przypomina o konieczności wymiany lub oczyszczenia filtra węglowe‐go oraz wyczyszczenia filtra przeciwtłuszczowego. 1915. CODZIENNA EKSPLOATACJA

5.1 Korzystanie z okapu

Sprawdzić zalecane prędkości podane w poniższej tabeli. Podgrzewanie potraw, gotowanie w naczyniach z pokrywką. Gotowanie w naczyniach z pokrywką na wielu polach grzejnych lub palnikach, delikatne smaże‐ nie. Intensywne gotowanie i smażenie dużych porcji potraw bez pokrywki, gotowanie na wielu polach grzejnych lub palnikach. Gotowanie i smażenie dużych porcji potraw bez pokrywki, dużo pary. Po 5 minutach urządzenie powraca do poprzedniego ustawienia. Odświeża powietrze w kuchni po zakończeniu pieczenia bez hałasu. Funkcja wyłącza się auto‐ matycznie po 60 minutach. Stosować wyłącznie po gotowaniu. Zaleca się pozostawienie włączonego okapu przez ok. 15 min. po zakończeniu gotowania. Obsługa: Dotknąć żądanej prędkości wentylatora. Oświetlenie okapów działa niezależnie od innych funkcji. Aby oświetlić powierzchnię gotowania, należy . Aby wyłączyć wentylator, należy ponownie dotknąć lub nacisnąć i przytrzymać przycisk

5.2 Automatyczne schładzanie

Ta funkcja włącza się automatycznie, gdy temperatura okapu przekroczy 70°C. Okap działa z najwyższą prędkością, aby ostygnąć. Włączy się wskaźnik z symbolem na panelu. Ze względów bezpieczeństwa, jeśli temperatura wzrośnie, gdy funkcja jest aktywna, okap wyłączy się i zacznie migać symbol . Okap można ponownie włączyć, gdy wskaźnik przestanie migać.

5.3 Powiadomienie o obsłudze filtra

Alarm filtra przypomina o konieczności wymiany lub oczyszczenia filtra węglowego oraz oczyszczenia filtra przeciwtłuszczowego. Wskaźniki i migają regularnie przez 30 sekund, jeśli konieczne jest wyczyszczenie filtra przeciwtłuszczowego. Wskaźniki i migają dwa razy na sekundę przez 30 sekund, jeśli konieczna jest wymiana lub czyszczenie filtra węglowego. Resetowanie można wykonać w trakcie okresu powiadamiania lub poza nim. Ta funkcja włącza się po 40 godzinach pracy okapu, gdy filtr przeciwtłuszczowy wymaga czyszczenia, a po 160 godzinach, gdy filtr węglowy wymaga czyszczenia lub wymiany. 192Patrz informacje dotyczące czyszczenia filtra przeciwtłuszczowego zawarte w rozdziale dotyczącym konserwacji i czyszczenia. Patrz informacje dotyczące czyszczenia lub wymiany filtra węglowego zawarte w rozdziale „Konserwacja i czyszczenie”. Aby zresetować licznik funkcji podczas okresu powiadamiania: W przypadku filtra przeciwtłuszczowego dotknąć i przytrzymać przez 3 sekundy. W przypadku filtra węglowego dotknąć i przytrzymać przez 3 sekundy. Wskaźnik przestaje migać, gdy zresetowanie przebiegło prawidłowo. Aby zresetować licznik funkcji w odniesieniu do filtra przeciwtłuszczowego poza okresem powiadamiania: W przypadku filtra przeciwtłuszczowego dotknąć i przytrzymać przez 3 sekundy. W przypadku filtra węglowego dotknąć i . Wskaźnik miga jeden raz, gdy zresetowanie przebiegło prawidłowo. Aby włączyć lub wyłączyć licznik filtra węglowego: Nacisnąć i przytrzymać przez 3 sekundy. Funkcja jest włączona, jeśli wskaźnik miga jeden raz. Funkcja jest wyłączona, jeśli wskaźnik miga dwukrotnie.

5.4 Wyłączanie i włączanie

dźwięków panelu Aby wyłączyć lub włączyć dźwięki na panelu, należy dotknąć i przytrzymać . Wskaźnik miga jeden raz, jeśli dźwięki są włączone, i dwa razy, jeśli dźwięki są wyłączone. Nie można wyłączyć dźwięku na okapie.

6. KONSERWACJA I CZYSZCZENIE

6.1 Uwagi dotyczące czyszczenia

Środki czyszczące Nie używać detergentów o właściwościach ściernych ani szczotek. Czyścić powierzchnię urządzenia miękką ściereczką zwilżoną ciepłą wodą z dodatkiem łagodnego detergentu. Po zakończeniu gotowania niektóre elementy urządzenia mogą być mocno rozgrzane. Aby zapobiec powstaniu plam, należy zaczekać, aż urządzenie ostygnie i przetrzeć po‐ wierzchnię czystą ściereczką lub papierowym ręcznikiem. Usunąć plamy za pomocą łagodnego detergentu. Utrzymywanie oka‐ pu w czystości Czyścić urządzenie i filtry przeciwtłuszczowe raz w miesiącu. Starannie oczyścić wnętrze i filtry przeciwtłuszczowe z tłuszczu. Nagromadzenie się tłuszczu lub innych zabrudzeń może skutkować pożarem. Filtry przeciwtłuszczowe można myć w zmywarce. Ustawić w zmywarce niską temperaturę i krótki cykl zmywania. Ewentualne odbarwienie filtra przeciwtłuszczowego nie ma żadnego wpływu na działanie urządzenia. 193Filtr węglowy Żywotność filtra węglowego jest zróżnicowana i zależy od rodzaju gotowanych potraw oraz częstotliwości czyszczenia filtra przeciwtłuszczowego.

6.2 Czyszczenie filtra

przeciwtłuszczowego Filtry są zamocowane za pomocą zatrzasków oraz trzpieni po przeciwnej stronie. Czyszczenie filtra:

1. Nacisnąć uchwyt zatrzasku mocującego

2. Delikatnie odchylić przednią część filtra w

dół (2), a następnie pociągnąć. Powtórzyć obie czynności przy wszystkich filtrach.

3. Oczyścić filtry gąbką nasączoną

łagodnym detergentem lub umyć w zmywarce. Ustawić w zmywarce niską temperaturę i krótki cykl zmywania. Ewentualne odbarwienie filtra przeciwtłuszczowego nie ma żadnego wpływu na działanie urządzenia.

4. Zamontować filtry z powrotem w

urządzeniu, wykonując opisane wyżej czynności w odwrotnej kolejności. Powtórzyć czynności w odniesieniu do wszystkich filtrów (jeśli dotyczy).

6.3 Wymiana filtra węglowego –

opcjonalnego OSTRZEŻENIE! W zależności od typu filtr może być lub nie może być regenerowany. Patrz ulotka dołączona do filtra. Aby wymienić filtr, należy:

1. Wyjąć filtry przeciwtłuszczowe z

urządzenia. Patrz „Czyszczenie filtra przeciwtłuszczowego” w tym rozdziale.

2. Pociągnąć występy w kierunku dolnej

3. Delikatnie odchylić przednią część filtra w

dół, a następnie pociągnąć.

4. W celu zamontowania nowego filtra

należy wykonać opisane czynności w odwrotnej kolejności. Filtry należy wymieniać co najmniej raz na cztery miesiące.

6.4 Wymiana oświetlenia

Urządzenie wyposażono w oświetlenie LED. Element ten może wymienić tylko specjalista serwisowy. W przypadku wystąpienia usterki patrz „Serwis” w rozdziale „Wskazówki dotyczące bezpieczeństwa”.

1947. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

Problem Prawdopodobna przyczyna Środek zaradczy Urządzenie nie włącza się. Urządzenie nie jest podłączone do zasilania lub jest podłączone niepra‐ widłowo. Sprawdzić, czy urządzenie prawidło‐ wo podłączono do zasilania. Urządzenie nie włącza się. Zadziałał bezpiecznik. Sprawdzić, czy przyczyną niepra‐ widłowego działania jest bezpiecz‐ nik. Jeżeli nadal będzie dochodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifikowa‐ nym elektrykiem. Urządzenie nie włącza się. Drzwi szafki nie są ustawione równo względem szafki. Wyregulować drzwi szafki. Nie działa oświetlenie. Wystąpiła usterka oświetlenia. Wymienić żarówkę. Patrz rozdział „Konserwacja i czyszczenie”. Urządzenie nie pochłania wystar‐ czającej ilości oparów. Obroty silnika za niskie w stosunku do ilości oparów. Zmienić prędkość obrotową silnika.

8. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
