KÄYTTÖOHJE MEGA 500 D METABO

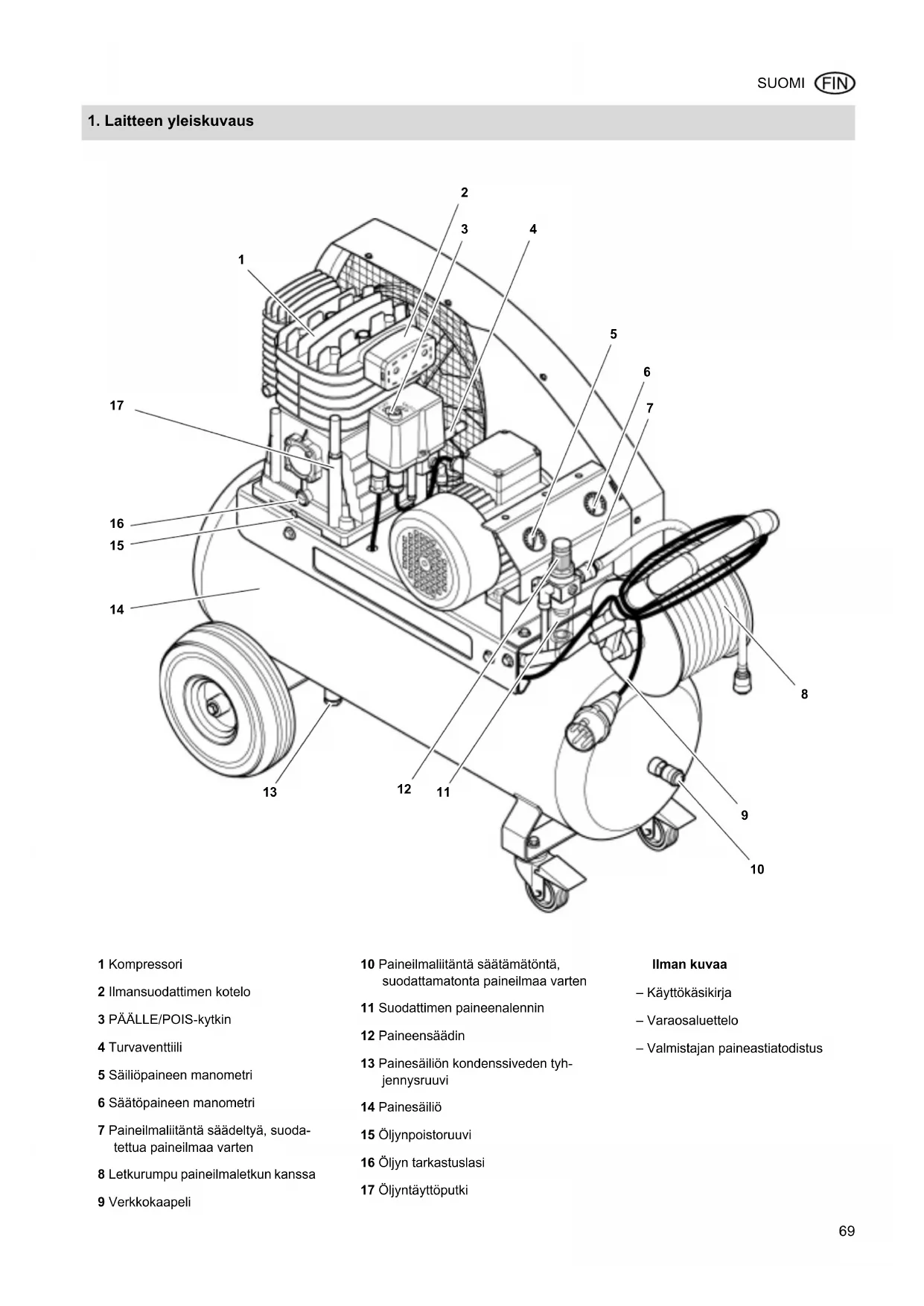

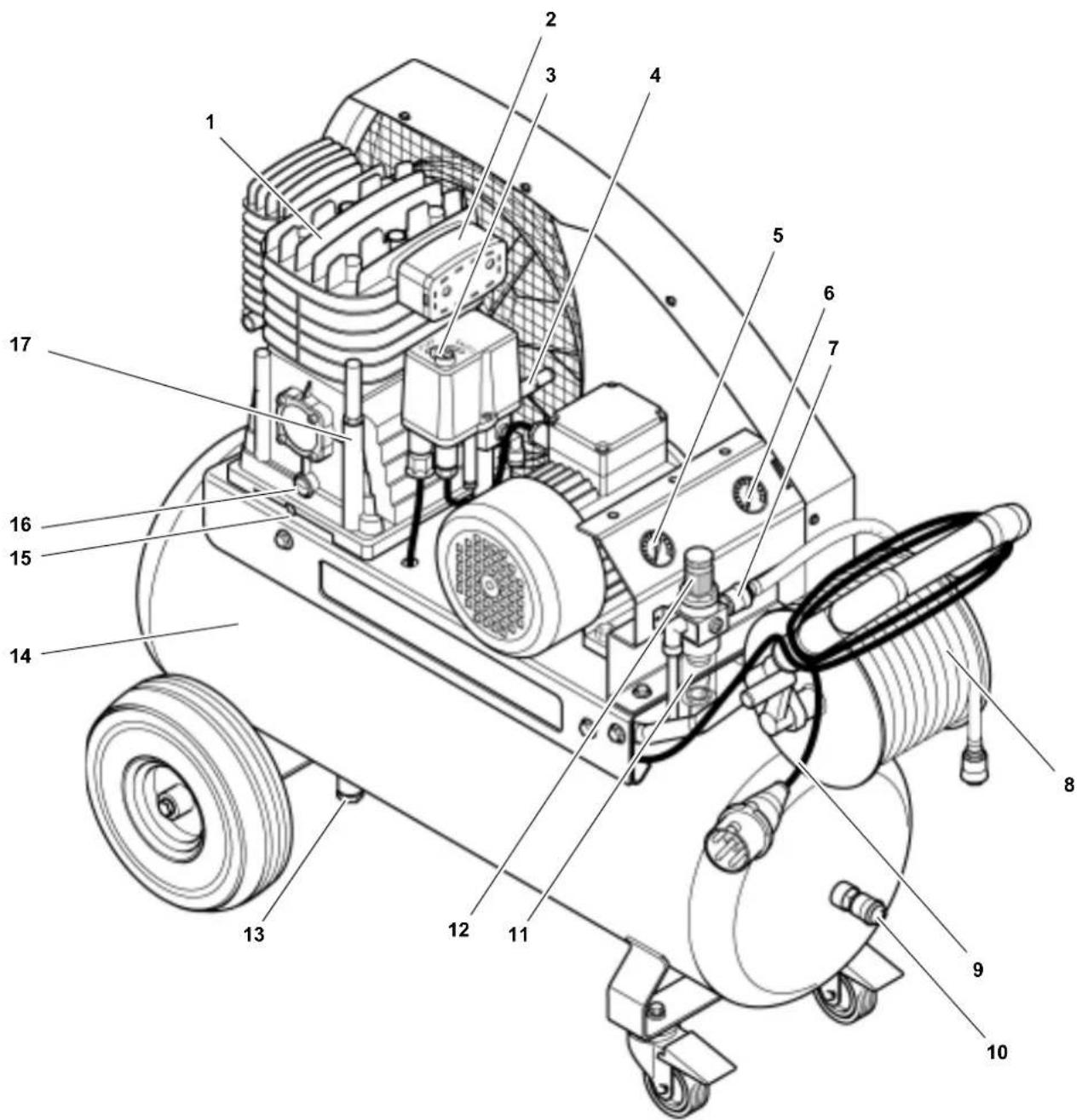

1. Laitteen yleiskuvaus
1 Kompressori
2 Ilmansuodattimen kotelo
3 PÄÄLLE/POIS-kytkin
4 Turvaventtiili
5 Saliopaineen manometri
6 Saatopaineen manometri
7 Paineilmalitanta saediltya, suodatettua paineilmaa varten
8 Letkurumpu paineilmaletkun kanssa
9 Verkkokaapeli
10 Paineilmalitanta sataamatontsuodattamatonta paineilmaa varten
11 Suodattimen paineenalennin
12 Paineensäedin
13 Painesaillion kondensseden tyh-jennysruuvi
14 Painesaillio
15 Oljynpoistoruvi
16 Oljyn tarkastuslasi
17 Oljyntaytöputki
llman kuvaas
-Kayttokasikirja
- Varaosaluettelo
- Valmistajan paineastiatodistus
Sisallysluettelo
- Laitteen yleiskuvaus.. 69
- Lue ensin! 70
3.Turvallisuus. 70
3.1 Tarkoituksenmukainen kaytto .. 70
3.2 Yleisiä turvallisuusohjeita.... 70
3.3 Tiedot typpikilvella: 71
3.4 Turvalaitteet 71 - Kayttö 71
4.1 Verkkoliitanta 71
4.2 Pystytys. 71
4.3 Paineilman tuottaminen 72
5.Huolto ja hoitoo 72
5.1 Saannollinen huoTo 72
5.2 Laitteen sailytys 73
6.Toimitettavissa olevat lisatarvikkeet 73/77 - Ongelman ja hairiot 75
8.Korjaus. 75 - Ymparistonsuojelu. 75
10.Teknisitetod. 76
2. Lue ensin!
Lue tāmā ohjekirja ennen laitteen kāyttöönottoa. Huomioi erityisesti turvallisuusohjeet.
Mikali huomaat kuljetukssessa syntyneita vahinkoja pakkauksen purkamisen yhteydessa, ilmoita niistahetitavaran toimittajalle. Ala ota laitetta kaytttoon!
- Hāvīṭa pakkaus ympräristöystavillisi. Toimita pakkaus asianmukai-seen jatteidenkeräyspaikkaan.
- Pida tāmā ohjekirja tallessa, jotta voit aina tarvittaessa kayttäa sitä. Mikāli kompressoria kaytetän kaupallisessa kaytössa, sāilyta myös paineilmakomponenttien tarkastustodistukset.
Mikali lainaat konetta tai myyt sen, luovuta aina myos koneen ohjekirjat mukaan.
3. Turvallisuus
3.1 Tarkoituksenmukainen käytto
Tämä laite on tarkoitettu tuottamaan paineilmaa paineilmakaytöisille tyokaluille.
Käytto läketieteellisellä alueella, elintarvikkeiden alueella sekä hengitysmapullojen tayttäminen ei ole salittua.
Rajāhtāvi, palavia tai terveydelle vaarallisia kaasuja ei saada imea sisäan. Rahāhdysalttiissa tilassa ei käytto ole sallittua.
Muu kaytto on märäysten vastaista.
Märäysten vastaisesta kaytosta, ko-
nen muutoksista tai osien kaytosta, joi
ta valmistaja ei ole tarkastanut ja hyväksynyt, voi aiheutua ennalta
arvaamattomia vauroita!
Lapset, nuoret ja ei opastetut henkilö
eivat saa käytäa laitetta ja sihen liitetty
ja paineilmatyokaluja.
3.2 Yleisiä turvallisuusohjeita
Huomioi tata sahkolaitetta kaytettaaessa seuraavat turvallisuusohjeet, jotta vaarat henkilolle ja esinevahingot valtttaisin. Huomioi kappaaleissa olevat erityiset turvallisuusohjeet.
Sälytä huolellisesti kaikki koneen mukana toimitetut dokumentit.
Huomioi tarvittaessa kompressorien ja paineilmatyokalujen käsittelyyn liittyvat ammattiyhdistyksen ohjesäännott ja tapaturmantorjuntamäräykset.
Noudata ammattikayttajänä lakimäräisä ohjeita, joka koskevat valvontaa vaativien laitteistojen kayttoa.
Yleinen vaara!
Pida työmpäristo siistina -epäjärestys voi johtaa onnettoukusin.
Ole tarkkaavainen. Keskity tyhosi. Tyoskentele järkevasti. Alä kayta sahkolaitetta, mikali keskittymiskyksi on hāiriintynyt.
Huomioi ympariston vaikutukset.
Huolehdi hyvastā valaistuksesta.
Välta epanormaaleita asentoja. Huolehdi tukevuudesta ja sailytä aina tasapainosi.
Huomioi, etta sahkolaite on tukevasti paikoillaan ja ettei se voi kaatua (tarkasta renkaiden ilmanpaine).
Alä kaytā tāta sahkölaitetta palavien
nesteiden tai kaasujen lajeisyydessä.
Pidä lapset etäällä työalueesta. Älä kayton aikana anna muiden henkilöden koskea tyokaluun tai verkkokaapeliin.
Älä ylikuormita sahkolaitetta - käytä tatā sahkolaitetta ainoastaan teknisissä tiedossa annetulla tehoalueella.
Sähkõstä aiheutuva vaara!
Ala aseta tata sahkolaitetta sateeseen. Alä kayta tata sahkolaitetta kosteassatai marassa ymparistossa.
Välta tän sähkölaitteen kanssa työskenneltaessä kosketuksia maadoitettuihin osin (esim. lampöpatterit, putket, hellat, jaakaapit).
Alä kayta verkkokaapelia tarkoituksiin, johon sitä ei ole tarkoitettu.
Ulostulevasta paineilmasta ja osista, jotka paineilma vetä mukaan aiheutuva vaara!
Alä koskaan kohdista paineilmaa henkiöitä tai elaimä kohden.
Varmistu, etta kaytettavat paineilmatyokalut ja tarvikeosat on rakennetu kestmaan tyopainetta tai liita ne paineenalennusventtiin kautta.
Huomioi, etta pikaliitinta irrotettaessa, paineilmaletkussa oleva paineilma poistuu akillisesti. Pida taman vuoksi paineilmaletkun irrotettavasta paastahyvin kiinni. Varmistu, etta kaikki ruuvilitokset ovat kireall.
Alkorjaa laitetta itse! Ainoastaan ammatthienkilot saavat suorittaa kompressoriin, painesaillioihin ja paineilmatyokaluihin kohdistuvia korjauksia.
Öljypitoisesta paineilmasta ai-heutuva vaara!
Aä kaytä oljypitoista paineilmaa ainoastaan sellaisten paineilmatyokalujen kanssa, jotka ovat tarkoitettu kaytettäväksi oljypitoisen paineilman kanssa.
Alä kaytä oljypitoisen paineilman paineilmaletkuja paineilmatyokalujen kanssa, jotka eivat ole tarkoitettu kaytettväksi oljypitoisen paineilman kanssa. Alä tayta auton renkaita tms. oljypitoisella paineilmalla.
Palovammavaara paineilma vien osien pintoihin!
Anna laitteen jähtyä ennen huoltotöiden aloittamista.
Loukkaantumis- ja puristumisi likkuviin osin!
Alica ota laitetta kayttoon ilman asennettua suojalaitteistoa.
Huomioi, etta kone kaynnistyy automaattisesti, kun vahimmaispaine on saavutetu! - Varmistu ennen huoltotiden aloittamista, etta kone on irrotetu verkkovirrasta.
Varmista, ettei pällekyktkettäessä (esim. huoltotöiden jälkeen) sahkolaiteessa ole enaay tyokaluja tai irtonaisia osia.
Kerittäessä paineilmaletkua ulos tai sisän, alä laita kattäsi kasikammen ja kuljetuskahvan valiin.
1.Riittamttomastahenkilokohsta suojavarustuksesta aiheutura!
Käytä kuulosuojaimia.
Käytä suojalaseja.
Käytä hengityssuojainta polyavissä toissä tai kun muodostuu terveydelle vaarallisia hóryjä.
Käytä soveltuva työvaatetusta. Ulkona työskenneltäessä on suositeltavaa käytäa liukumattomia jalkineita.
Sahkolaitteen viasta aiheutuva vaara!
Ala tee laitteeseen mitaan muutoksia. Jokainen paineilmaa johtaviin osiin tehty muutos johtaa sihen, etta typpihvaksynta raukeea. Paineilmalaitteisiin littyviä toitä savat suorittaa vain ammattilaiset.
Hoida sahkolaitetta ja tarvikkeita huolellisesti. Noudata huoltomäräyksiä.
Varmista, etta laitetta houlettaan ja se tarkastetaan saannollisesti.
Tarkasta sahkolaite ennen jokaista kaytokertaa mahdollisten vaurioiden varalta: ennen sahkolaitteen kayttamista taytytarkastaa huolellisesti, etta turvalaittej ja suojalaitteet toimivat moitteettomasti ja tarkoituksenmukaisella ravalla. Tarkasta, toimivatko likkuvat osat moitteetomasti ja etta ne eivat jumitu. Kaikkien osien tayty olla asennettuna oikein ja niiden tulee taytaa kaikki nille asetut vaatimukset, jotta sahkolaitteen moitteeton kaytto varmistettaisin.
Vaurioituneet suojalaitteet tai osat taytyy korjata tai vaihtaa asianmukaisesti, valtuutetun ammattikorjaamon toimesta. Anna asiakspalvelukorjaamon vaihtaa vaurioituneet virtakytkimet. Ålä käytä sahkölaitetta, mikäli virtakytkintä ei voida kytkeä paalle tai pois pälta.
Pida kaskahvat kuivina ja vapaana oljysta ja rasvasta.
3.3 Symbolit laitteella
Tyyppikilven tiedot
(18) Valmistaja
(19) Tuote-, versio-, sarjanumero
(20) Laitenimitys
(21) Liitantajannite / tajuus
(22) Moottorin teho P 1 (katso myos "Tekniset tiedot")
(23) Sulake / kotelointiluokka
(24) Sylinterien lukumäärä
(25) Moottorin kierrosluku
(26) Maatunnus
(27) Imuteho
(28) Täytöteho
(29) Kompressorin kierrosluku
(30) Maksimipaine
(31) Painesaillion tilavuus
(32) Valmistusvuosi
(33) CE-merkki - Tämä laite tāytta EU-direktiiv vaatmuksenmukaisuusvakuutuksen mukaisesti
(34) Hävityssymboli - Laite voidaan hāvittāa valmistajan kautta
(35) Paino

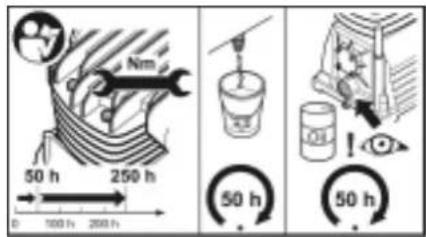

Huoltotarra
3.4 Turvalaitteet
Turvaventtiili
Jousikuormitettu turvaventtiili (36) sijaitsee paalle/pois-kytkimella. Turvaventtili kytkeytyy paalle, jos salittu enimmaispaine ylitetaaan.
4. Kaytto
4.1 Verkkoliitanta
Vaara! Sahköjannite
Käytä konetta ainoastaan kuivassa ympäristössä.
Liitä kone vain sellaiseen virtalähteeseen, joka tayttä seuraavat edellytykset:
- pistorasiat asennettu, maadoitettu ja tarkastettu märäysten mu-kaisesti;
- sulakkee vastaavat teknisissä tiedoissa annettuja arvoja;
Asenna johto siten, etta se ei hairitsetyöskentelyä eikä voi vahingoittua.
Tarkasta aina ennen verkkopistokkeen asentamista pistorasiaan, etta laite on kykttynä pois paälta.
Tarkasta pyörimissunta!
Vaiheiden kytkennastä riippuen on mahdollista, etta moottori pyorii väärän suuntaan. Täm voi johtaa konneen vaurioitumiseen. Tämän vuoksi pyorimissunta on tarkastettava jokaisen uudelleenkytKennän jäldeen: kompressorin hihnapyörän taytyy pyorii nuolen (hihnan sujaristikola) suuntaan.
Pyörimissuunnan ollessa vaärä tätyy verkkopistokkeen valheiden kytKennat vaihtaa:
- irrota verkkopistoke virtalähteestä.
- Vaihda vaiheet ruuvimeisselin avulla kuten kuvassa esitetty:
Paina kytkinta (37) hieman sisän
-Kierrä kytkintä 180°.
- Liitä verkkopistoke uudelleen pistorasian.
Suojele verkkjohotha kuumuudelta, syovytavilta nesteilta ja teravilta kul-milta.
Käytä vain riittävälla sisahalkaisijalla varustettua jatkojohtoa (katso "Tekni-set tiedot").
Alä sommuta konetta vetamällä verkkopistokkeen irti, vaan Pälle-/Poiskytkimellä.
Vedä kayton lopettamisen jälkeen verkkopistoke irti pistorasiasta.
4.2 Pystytys
Laitteen pystytspaikan taytyt tayttaa seuraavat vaitimukset:
Kuiva, villeä, suojassa pakkaselta
Tukeva, vaakasuora ja tasainen alusta
Virheellisestä pystykyksesta voi ai-heutuavakavia onnettouuksia.
- Varmista, etta laite ei päase rulla-maan pois paikaltaan ja kaatum-aan.
- Alä vedà laitetta letkusta tai verkojohdosta.
Turvalaitteiden ja hallintalaitteiden tayty olla aina helposti tavoitettavissa.
4.3 Paineilman tuottaminen
- Liitä paineilmaletku kompressorlin.
Käytötarkoituksen mukaan käytettä-vissä on kaksi liitantä:

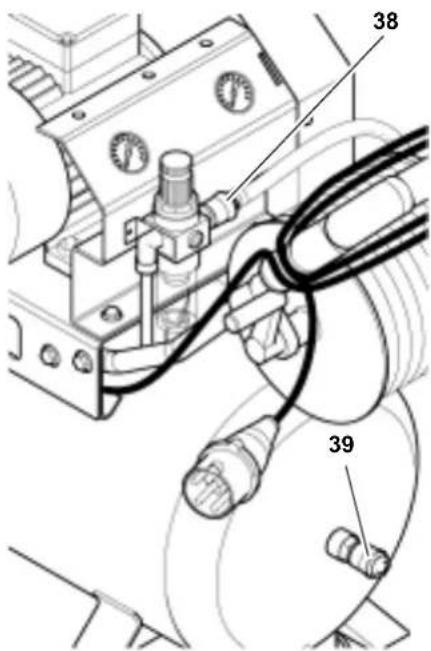

Paineilmalitanta saadeltya, suodatettua paineilmaa varten (38).
Paineilmaliitantä saatamatontä, suodattamatonta paineimaa varten (39).
- Kytke laite pälle (40) ja odota, kunnes maksimi säliöpaine on saavutettu (kompressori kytkeytyy pois paälta).

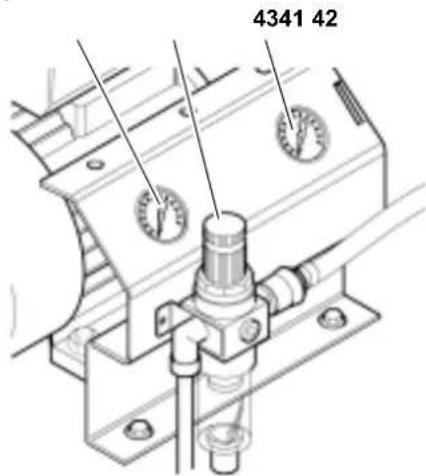

Sallipaine naytetaan sailiopainemittarilla (41)
3. Saada saatopaine paineensaatimella (42). Aktuaalinen saatopaine nayteaan saatopainemittarilla (43).
Huomio!
Varmistu ennen paineilmatyokalun liittamista, etta kaytetyn paineilmatyokalun maksimaalista kayttopaineta ei yliteta!
- Liitä paineilmatyokalu kompressorin paineilmaletkuun. Nyt työskentely paineilmatyokalun kanssa voidaan aloittaa.
- Kytke laite pois paalta,Jos tyoskentelya ei valittomasti haluta jatkaa. Veda taman jalkeen verkkopistoke myos irti.
5. Huolto ja hoit
Ennen kaikkia laitteelle suoritettavia toita:
- kytke laite pois pälättä.
-irrota verkkopistoke virtalähteestä. -
odota kunnes laite on pysahtynyt.
-
vermistu, etta laite ja kaikki kaytettavat paineilmatyokalut ja lisātarvikkeet ovat paineettomia.
Kaikkien koneelle suoritettujen toiden jälkeen:
- aseta kaikki turvalaitteet taas toimintaan ja tarkasta ne.
- vermista, etei koneella tai sen sisallä ole tyokaluja tai muita vastaavia esineita.
Tassa kappaleessa kuvattuja huoltoja korjaustoita laajempia toita savat suorittaa vain alan ammattilaiset.
5.1 Saannollinen huolto
Huomio!
Tarkasta uuden kompressorin sylinterinkannen ruuvien kiristystiukkuudet (katso "Tekniset tiedot") ensimmaisten 50 ja 250 kayttotunnin jälkeen.
Ammattikayttöa koskevia ohjeita:
Tee tarkastus- ja huoltosuunnitelma, jossa otat huomioon yrityksessa vaikuttavat tekijat kuten sioituksen tai toimintatavan. Sisallytä sihen saannolliset tarkastukset, joka tekee tarvittavan patevyyden omaava henkilö.
Valvova viranomainen voi vaatia tarkastus- ja huoltosuunnitelmaa sekä todisteita siitta, etta tarkastukset on suoritettu.
Voit pyytaa oman maasi huoltotoimipisteelta mallikappaleen. Osoitteet Ioytyvat varasaaluetellosta.
Ennen jokaista työskentelyn aloittamista
Tarkasta paineilmaletkujen mahdolli-set vauriot, vaihda tarvittaessa.
Tarkasta ruuvillitoksien kireys, kiristä tarvittaessa.
Tarkasta liitantajohdon mahdolliset vauriot, annarvatittaessa sahkoalan ammattilaisen vaihtaa johto.
50 käytötunnin välein

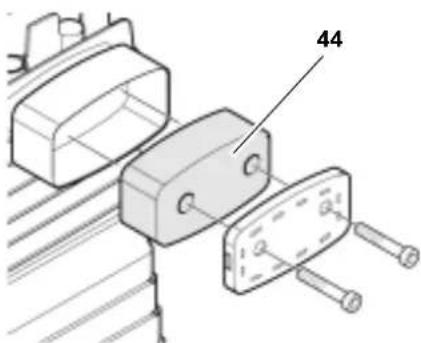

- Tarkasta ilmansuodatin (44) kompressorilla, puhdista tarvittaessa.

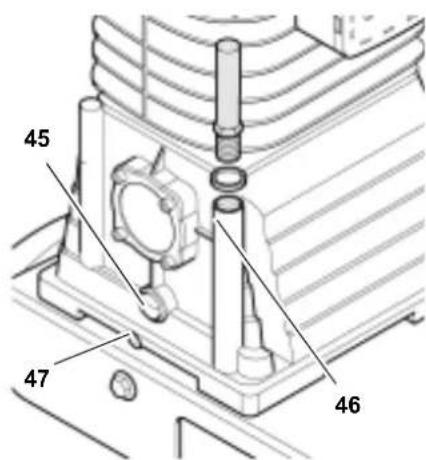

Tarkasta kompressorin oljyntaso (45), lisaa oljya tarvittaessa (46).

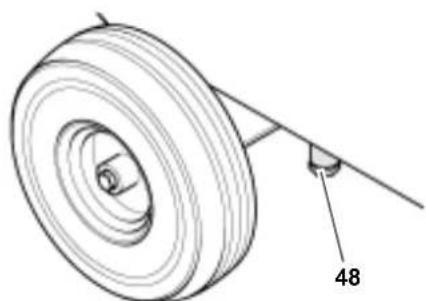

Päastä paineastiaan tiivistynyt vesi pois astiaan (48). Tarvittaessa kallista tai nods laitetta.
Tiiivistynyt vesi sisaltaa oljy- jäämä. Havita tiivistynyt vesi ympäristo saastavalla tavalla tomittamalla se vastaavaan keräyspisteeseen!
- Puhdista kierreliitoksen tiiviste ja kierre ennen kuin asetat sen uudelseen paikoilleen.

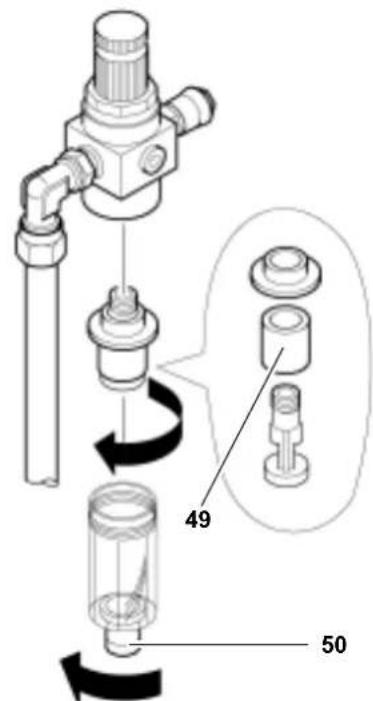

Puhdistasuodattimen paineentalintem ilmansuodatin (49).
- Poista suodattimen paineenalenti-men kondenssivesi (50).

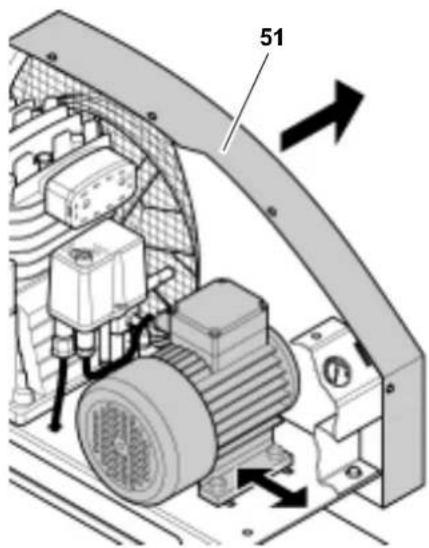

Tarkasta kiilahihna:
Ruuvaahihnansuojaristikko (51) irti.
Vaihda tai kirsta kiilahihna tarvittaessa.
Hihnan kireyden saatamiseksi, loysaa moottorin jalalla olevat nelja ruuvia ja siirra moottoria.
- Kiristä jälleen moottorin jalalla olevat ruuvit.
- Asenna hihnan suojaristikko jälleen paikalleen.
250 kayttotunnin valein
Vaihda kompressor ilmansuodatin.
Vaihda suodattimen paineenalenti- men ilmansuodatin.
500 käytötunnin valein
Laske kompressorin olj tyhjennysruuvilta (47) ulos ja vailda olj uuteen.
Havita jateoljy ymparistoystavillisesti vastaavan kerayspisteen kautta!
1000 kayttotunnin jälkeen
- Anna ammattikorjaamon suorittaa tarkastukset. Tällöin kompressorin käytöika kasvaa huomattavasti.
5.2 Laitteen sailytys
- Kytke laite pois pälä ja irrota verkkopistoke virtalähteesti.
- Ilmaa painesaillio ja kaikki liitetyt paineilmatyokalut.
- Säilytä Iaitetta siten, etteivat asiattomat voi kaynnistaa sitä.
#
Huomio!
Alä sailytä suojaamonta konetta ulkona tai kosseassa ymparistossä.
Alä sailytä tai kuljeta konetta kyljellaan.

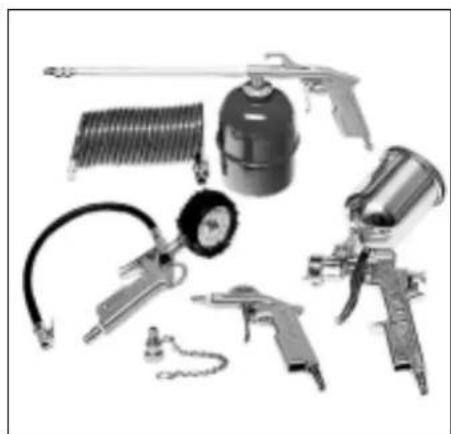

6. Toimitettavissa olevat lisātarvikkeet
Erityisi tehtävi varten saat ammattilikkeista seuraavia lisatarvikkeita - kuvat loytyvat sisemmälta takasivulta:
Tivistys
A Panospistooli KP 910
normaaleita panoksia varten.
Tuotenro 090 101 0030
Peltityöt
B Peltileikkuri BN 540 erityisen kapea leikkuusäde; leikkaateraspeltiä 1,0 mm paksuuteen asti. Tuotenro 090 100 6784
Poraus

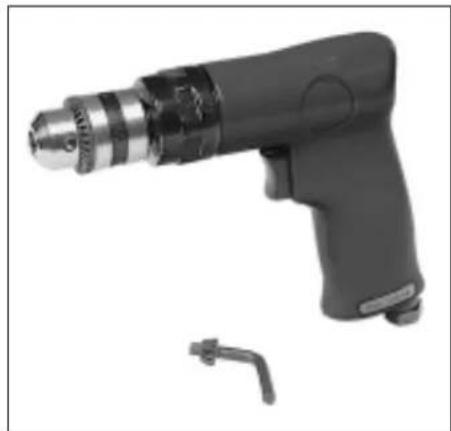

C Porakone BM 310 erittain helppokayttoinen laite tyoskentelyn helpottamista varten; oikealle pyoriva. Tuotenro 090 100 6725
Porakone BM 500 (ilman kuvaa)
pikaistukalla 3/8 ja pyorimissuunnan (oikea/vasen)
pikavaiholla.
Tuotenro 090 105 4533

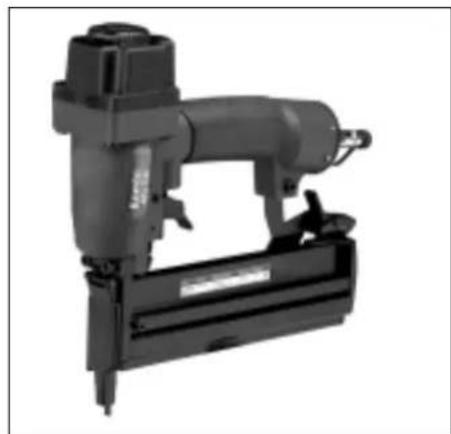

Nitominen / naulaus
D Yhdistelmänaulain Kombi 40/50 nitojanastoille (typppi 90) 20mm - 40 mm ja upponauloille (typppi SKN) 20mm - 50mm Tuotenro 090 105 4720
Yhdistelmomanaulain Kombi 32 (ilman kuvaa) nitojanastoille (typpi 15 mm - 32 mm ja upponauloille (typpi SKN) 16 mm - 32 mm. Tuotenro 090 105 4711
Nitoja KG 80/16 (ilman kuvia) nitojanastoille (typpi 80) 6 mm - 16 mm. Tuotenro 090 105 4681
Nitoja KG 90/25 (ilman kuvaa) nitojanastoille (typpi 90) 15 mm - 25 mm. Tuotenro 090 105 4690
Nitoja KG 90/40 (ilman kuvaa) nitojanastroille (typpi 90) 20mm- 40 mm. Tuotenro 090 105 4703
- Uppokantanaulain SKN 50 (ilman kuviaa)
uppokantanauloille (typppi SKN) 20 mm - 50 mm.
Tuotenro 090 105 4738
Maalaus
E Väriruiskupistooli FB 2200 HVLP High-Volume-Low-Pressure-varustus vahentä varisumun hukkarois-ketta ja huolehtii materiaalin parenmasta levityksesta vahaisemmälmaalin kulutuksella. Tuotenro 090 105 4460
Väriruiskupistooli FB 2200 (ilman kuvaa) 0,5 I-virtausastialla; ammattimainen variruiskupistooli; saadettavissa portaattomasti pyor- ja leveasuihkua varten. Tuotenro 090 105 4452
Väriruiskupistooli SB 200 (ilman kuvaa) 1,0 I-imustialla. Tuotenro 090 100 3882
Väriruiskupistooli FB 150 (ilman kuvaa) 0,5 I-virtausastialla; pohjamaaluk-sin ja eri viskositeettisille maaleille. Tuotenro 090 100 3874
Väriruiskupistooli FB 90 (ilman ku-vaa) 0,75 I-virtausastialla; pohjamaalauksiin ja eri viskositeettisille maaleille. Tuotenro 090 105 6064
Talttaus

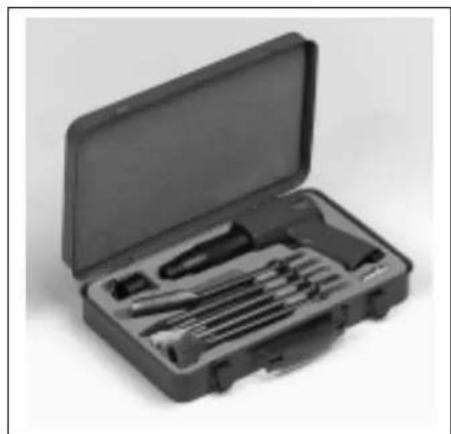

F Talttavasarasarja MHS 450 tyoskentelyyn rakennuksilla ja koriaueella. Tuotenro 090 100 9210
Talttavasarasarja MHS 315 (ilman kuvaa) rappauksen ja laattojen irrotukseen ja kevysiin tilkitystöihin. Tuotenro 090 100 6911
Renkaiden taytö / mittaus
G Renkaan taytolaite RF 480 ammattikayttoon tarkoitetu rakenne (kalibroitu). Tuotenro 090 105 4630
- Renkaan tayttolaite RF 363 (ilman kuvaa) kuten RF 480, kuitenkin kalibroimaton. Tuotenro 090 105 4622
- Renkaan tayttolaite RF 200 (ilman kuvaa) renkaiden ja pallojen pumppaukseen (kalibroitu). Tuotenro 090 105 6188
- Renkaan tayttolaite RF 100 (ilman kuvaa) kuten RF 200, kuitenkin kalibroimaton. Tuotenro 090 102 6724
Puhdistus
H Puhalluspistooli BP 200
täysmuovirakenne.
Tuotenro 090 105 4606
Puhalluspistooli BP 300 (ilman ku- vaa) taysmuovirakenne; erityisen korkea ilmamara venturisuuttimen laipi. Tuotenro 090 105 4614
Puhalluspistooli BP 70 (ilman kuvaa)
kevymt metallirakenne (100 mm-pidennyksellä).
Tuotenro 090 102 6726
Puhalluspistooli BP 60 (ilman kuvaa) kevymt metallirakenne (lyhyt). Tuotenro 090 102 6718
Ruvaus

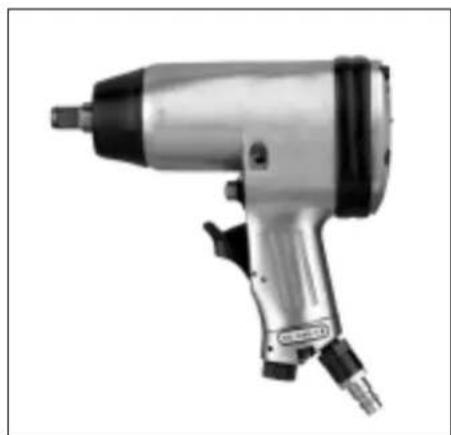

I Iskuruuvain SR 230
kestävärakenne, soveltuva kotirakentajien ja autokorjaajien kayttöen. Tuotenro 090 105 6170
Iskuruuvain SR 340-sarja (ilman kuvaa) ammattimainen rakenne kattavien li-satarvikkeiden kanssa. Tuotenro 090 105 6137
- Iskuruuvain SR 140-sarja (ilman kuvaa) soveltuu moniin kayttotarkoituksiin harrastuksissa ja auton korjauksissa;
kattavien lisatarvikkeiden kanssa. Tuotenro 090 100 8582
- Iskuruuvain SR 120-sarja (ilman kuvaa)
vahäinen ilmantarve, soveltuu taten myös pienemmille kompressoreille; kattavien lisātarvikkeiden kanssa. Tuotenro 090 100 6750
Räikkäruuvain RS 320 (ilman kuvaa) kapean rakenteen ja kumitetun räk-käpa'anansiosta erittäin soveltuva auton korjaustarkoituksiin. Tuotenro 090 105 4541
Räikkäruuvain RS 220-sarja (ilman kuvaa)
Täydellinen sarja kattavien lisātarvikkeiden kanssa.
Tuotenro 090 100 6717
Kiertoruuvain DS 1610 (ilman kuvaa) pyorimissunta oikealle/vasemmalle, pikasuunnanvaihdolla. Tuotenro 090 101 2440
Ruiskutus
J Ruiskupistooli SPP 161 kylmapuhdistusaineiden, oljyen, nestemäisten vahojen yms. ruiskutukseen. Tuotenro 090 105 4525
Yhdistelmaruiskupistooli UBS 820 (ilman kuvaa) normaaleille 1,0 I ruuvipanoksille. Tuotenro 090 105 4479
Letkut

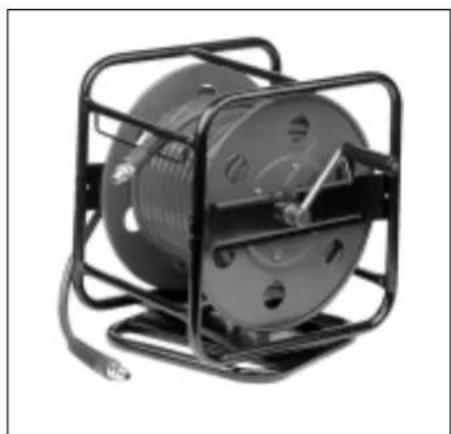

K Letkurumpu ST 200 360^ -kännettavissa; 30 m PU-pai- neilmaletkun kanssa. Tuotenro 090 105 4568
Paineilmaletku kangassisuksella (ilman kuvaa) pikaliittimellä ja pistoholkilla; pituus 5m ;ulkohalkaisija 12mm ;sisahalkaisija 6 mm. Tuotenro 090 105 4908
Paineilmaletku kangassisuksella (ilman kuvaa) pikaliittimellä ja pistoholkilla; pituus 10m ;ulkohalkaisija 12mm ;sisahalkaisija 6 mm. Tuotenro 090 105 4916
Paineilmaletku kangassisuksella (ilman kuvaa) pikaliittimellä ja pistoholkilla; pituus 10m ;ulkohalkaisija 15mm ;sisahalkaisija 9 mm. Tuotenro 090 105 4924
Paineilmaletku kangassisuksella (ilman kuvaa) pituus 50m ;ulkohalkaisija 15mm sisahalkaisija 9mm Tuotenro 090 105 4932
Lisātarvikesarjat
- Spiraalilelteku, Rilsan (ilman kuvaa)
pikaliittimellä ja pistoholkilla; työpituus 2,5 m; ulkohalkaisija 8 mm; sisahalkaisija 6 mm.
Tuotenro 090 105 4940 - Spiraaliletku, Rilsan (ilman kuvaa)
pikaliittimella ja pistoholkilla; tyopi-tuus 7,5 m; ulkohalkaisija 8 mm; sisahalkaisija 6 mm.
Tuotenro 090 105 4959 - Spiraaliletku, Rilsan (ilman kuvaa)
pikaliittimellä ja pistoholkilla; tyopi-tuus 10,0 m;ulkohalkaisija 10 mm; sisahalkaisija 8 mm.
Tuotenro 090 105 4967 - Letkurulla SA 100 (ilman kuvaa)
kangasletkulla, pituus 20,0 m; ulko-halkaisija 15 mm; sisahalkaisija 9 mm.
Tuotenro 090 105 4975 - Letkurulla SA 200 (ilman kuvaa) Soveltuva meinä- ja kattokiinnytstä varten; automaattinen rullaus yksinkertaisesti vetamalla; 8 m PU-paineilmalekun kanssa;ulkohalkaisija 13mm sisahalkaisija 8mm . Tuotenro 090 105 4550
L Lisātarvikesarja LPZ 7-S
sisältaa: puhalluspistooli, renkaan
täytölaite, renkaan täytönippa, pal
lontäytösuutin, variruiskupistooli,
spiraaliletku.
Tuotenro 090 100 3858 - Lisātarvikesarja LPZ 7-P (ilman ku-vaa) sisāltäa: puhalluspistooli, renkaan tāyttolaite, renkaan tāyttonippa, pallontāyttosuutin, variruiskupistooli, 10 m kangasletku. Tuotenro 090 100 3890
Lisātarvikesarja LPZ 6 (ilman kuvaa) sisāltäa: puhalluspistooli, renkaan tāyttolaite, renkaan tāyttonippa, pallontāyttosuutin, variruiskupistooli, 5 m kangasletku. Tuotenro 090 104 4487
Lisātarvikesarja LPZ 4 (ilman kuvaa) sisāltäa: puhalluspistooli, renkaan tāytīolaite, variruiskupistooli, spiraali- letku. Tuotenro 090 101 3845 - Lisātarvikesarja LPZ 2 (ilman kuvaa) sisāltāa vaihtokahvan puhalluspistoolin, renkaan tāytölaitteen, variruiskupistoolin, spiraaliletkun kanssa. Tuotenro 090 105 5971
7. Ongelmat ja hairiöt
!Vaara!
Ennen kaikkia laitteelle suoritettavia toita:
- kytke laite pois päältä.
- irrota verkkopistoke virtalähteestä.
- odota kunnes laite on pysahtynyt.
- varmistu, etta laite ja kaikki kaytettavat paineilmatyokalut ja lisa-tarvikkeet ovat paineettomia.
Kaikkien koneelle suoritettujen toiden jälkeen:
- aseta kaikki turvalaitteet taas toimintaan ja tarkasta ne.
- varmista, ettei koneella tai sen sisallä ole tyokaluja tai muita vastaavia esineita.
Kompressori ei käynnisty:
-ei verkojannitetta
- tarkasta sahkjoho, pistoke, pistorasia ja sulake.
- liian alhainen verkkojannite.
- käytä riittävällä sisähalkaisijalla varustettua jatkojohtoa (katso "Tekniset tiedot"). Välä jatkojohon käyttoa, kun laite on kylma.
- kompressori sammutetiin vetamallä verkkopistoke irti, kun se oli käynissä.
- kytke kompressori ensin paalle-/ pois-kytkimellä pois paaltä, kytke tänjalkeen uudelleen paalle.
moottori ylikuumentunut, esim. riittamattomastä jäahdytksesta johtuen (jäadytysrimat peitetty).
- poista ylikuumentumisen aiheuttaja, anna jähtiä noin kymmelen minuuttia, kytke sen jälkeen uudelleen paälle.
Kompressori kyy, mutta ei tuota riittä-väa painetta.
- suodattimen paineenalentimen kon-denssiveneden tyhennysruuvi auki.
-sulje tyhjennysruuvi. - takaiskuventtili vuotaa.
- anna ammattikorjaamon korjata takaiskuventtiili.
Paineilmatyokalu ei saa riittavasti painetta.
- paineensäadintä ei ole avattu tarpeeksı.
- avaa paineensaaddinta enemman.
- kompressorin ja paineilmatyokalun
välinen paineilmaletku vuotaa. - tarkasta letkuliittimet; vaihda vauroituneet osat tarvittaessa.
8. Korjaus
! Vaaral
Sähkötyökalujen korjauksia savat suorittaa ainoastaan sähkoalan am-mattihenkilot!
Korjausta tarvitsevat sahkötyokalut voidaan lahetta kyseisen maan huoltopisteeseen. Osoite loytyy varaosalistasta.
Lähetettäessä laite korjaukseen, olkaa hyvä ja kuvatkaa havaittu vika.
9. Ympäristönsuojelu
Laitteen pakkausmaterialiaali on 100% :kierratyskelpoista.
Käytetyt koneet ja tarvikkeet sisälvat suuria määrä arvokkaita raaka-aineita ja muoveja, jotka myoskin voidaan kierratysprossessa käyttaa hyväksi.
Käytöohje on painettu ilman klooria valkaistulle paperille.
10. Tekniset tiedot
| Imuteho l/min 380 | ||
| Tehollinen tuottomärä (tilavuusvirta) l/min 240 | ||
| Täytöteho l/min 280 | ||
| Käytöpaine (kompressorin loppupaine) baari 10 | ||
| Painesäillön tilavuus l 60 | ||
| Ilman poistoaukkojen lukumärä 2 | ||
| Ulostulon maksimilämpötila 40 K ympäristön lämpötilaa korkeampi | ||
| Kompressorityppi B 3800 B | ||
| Sylinterilukmärä 2 | ||
| Lieriokantaruuvien kiristysmomentti | Nm | 23 - 27 |
| Kierrosluku (kompressori) | \( min^{-1} \) | 1150 |
| Moottorin teho | kW | 2,2 S1 |
| Liitäntäjännite (50 Hz) | V | 400 |
| Nimellisvirta | A | 4,7 |
| Sulake väh. | A | 10 hidas |
| Suojaluokka | IP 54 | |
| Maksimaalinen kokonaispituus jatkojohtoja käytettäessä: | ||
| - 3 x 1,0 \( mm^2 \) johtimen poikkipinta-alalla | m | 15 |
| - 3 x 1,5 \( mm^2 \) johtimen poikkipinta-alalla | m | 25 |
| - 3 x 2,5 \( mm^2 \) johtimen poikkipinta-alalla | m | 40 |
| Öljyn laatu (kompressori) | SAE 40 | |
| Öljymäärä öljynvaihdon yhteydessä (kompressori) | I | 1,0 |
| Mitat: Pituus x leveys x korkeus | mm | 1100 x 460 x 810 |
| Paino | kg | 73 |
| Äänenpoinasalo LPA etäis. 4 m max. | dB (A) | 74 ± 3 |
| Äänen tehotaso LWA | dB (A) | 94 |
A 0901010030
B 0901006784
C 0901006725
D 0901054720
E 0901054460
F 0901009210
G 0901054630
H 0901054606
0901056170
J 0901054525
K 0901054568
L 0901003858
