BRUKSANVISNING MEGA 500 D METABO
Vi Forskar pa eget ansvar att donna produkt overonsstammer med foljande standarder onigt; bestimmelsema i direktiven provningsrapport genomfot av Uppmai Garanlerad Ijudrivnaiv
NO
Vi orkaer duor eoget answer at对该品produces mad selgefornormenho' honholdt bestommednesi idirektiv' preaveraport: 'usitil av""MaR Gerantont dyfoektnkivia"
PL

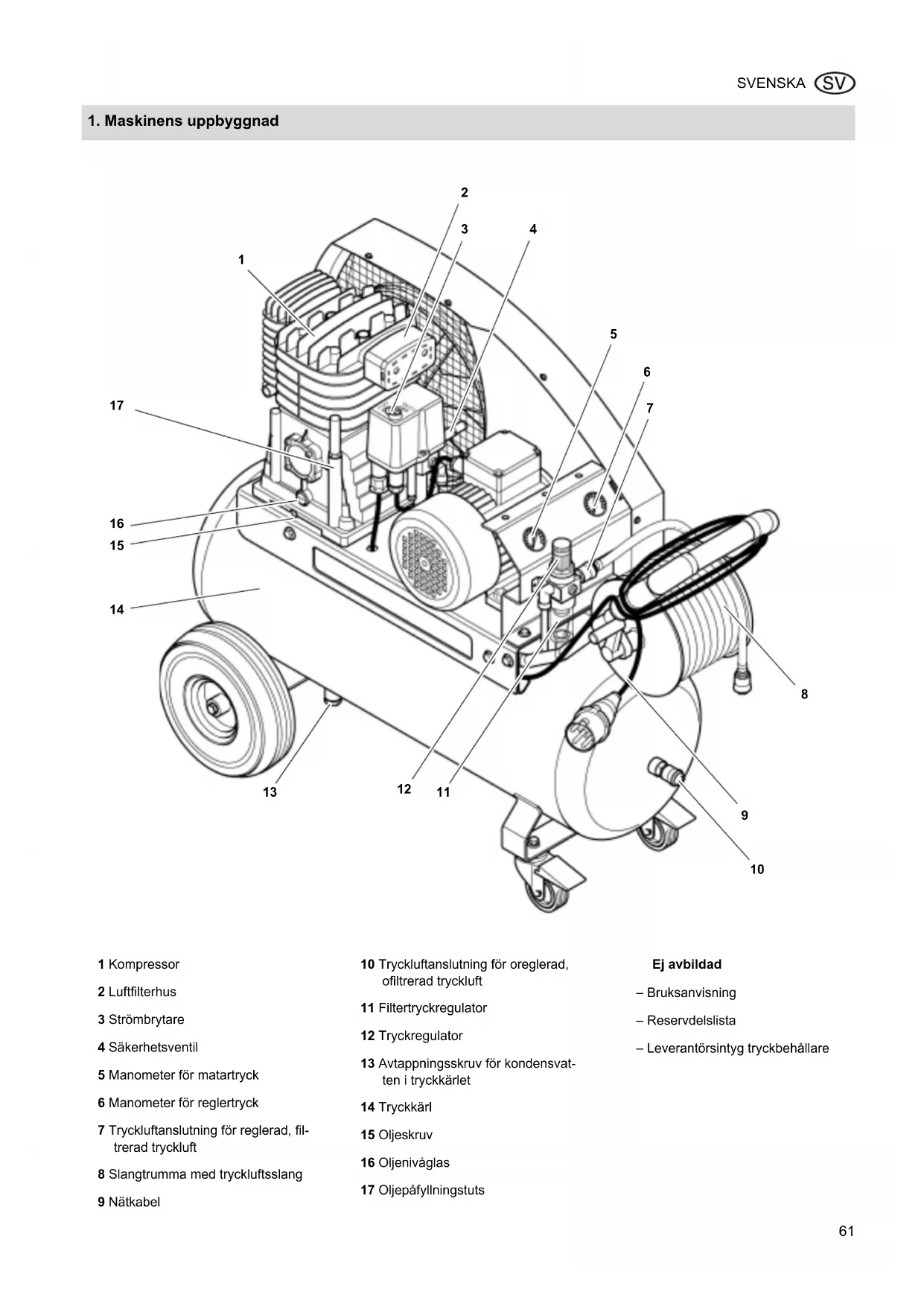

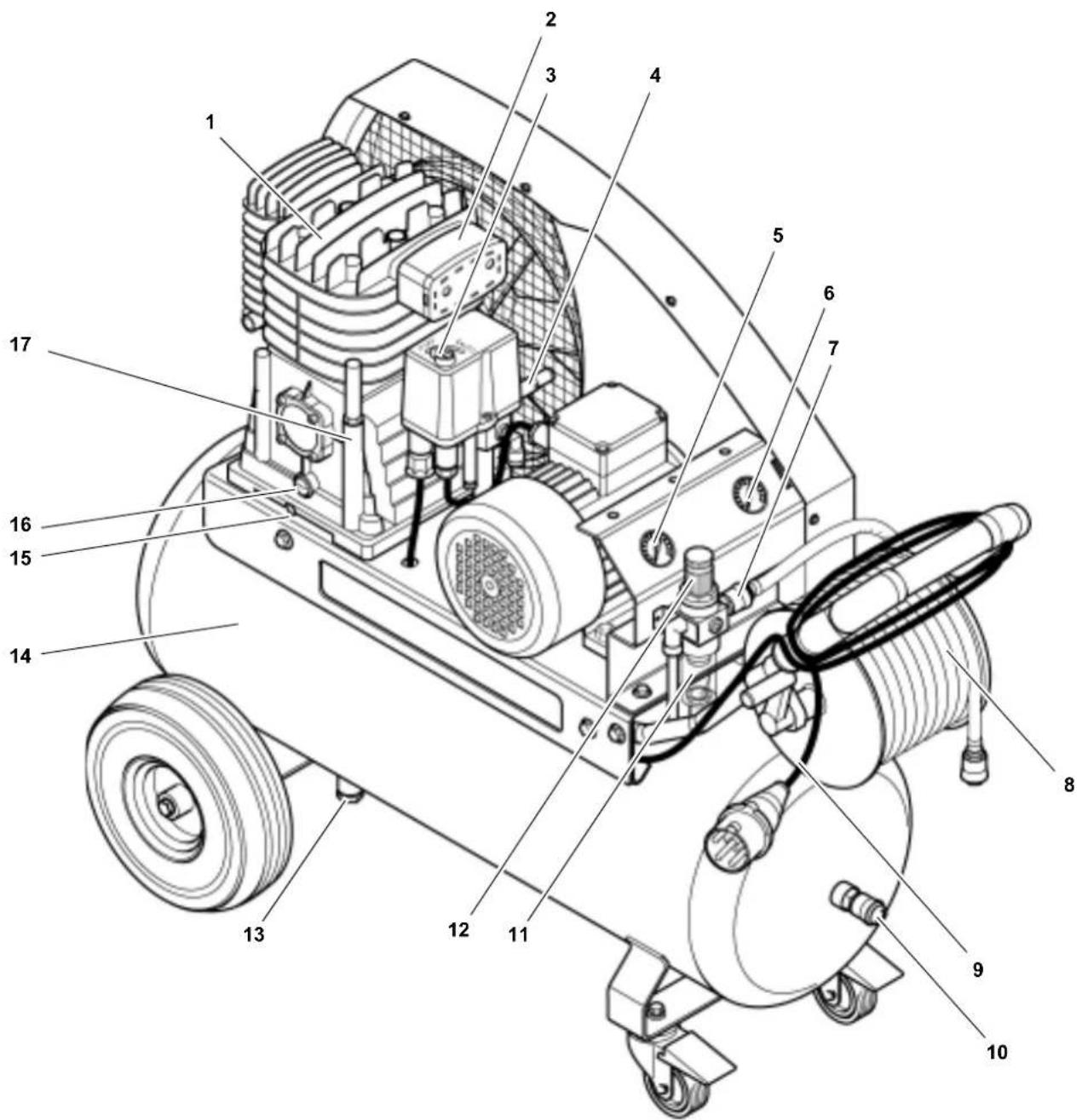

1. Maskinens uppyggnad
1 Kompressor
2 Luftfilterhus
3 Strömbrytare
4 Sakerhetsventil
5 Manometer for matartryck
6 Manometer for regleryck
7 Tryckluftanslutting for reglerad, filtrerad tryckluft
8 Slangtrumma med tryckluftsslang
9 Nätkabel
10 Tryckluftanslutting for oreglerad, ofiltrerad tryckluft
11 Filtertryckregulator
12 Tryckregulator
13 Avtappningssskruv for kondensvatten i tryckkarlet
14 Tryckkärl
15 Oljeskruv
16 Oljenivaglas
17 Oljepafyllingstuts
Ej avbildad
Bruksanvisning
-Reservdelslsta
Leverantörsintygtryckbehällare
Innehállsforteckning
- Maskinens uppyggnad 61
- Läs detta Först!. 62
- Sakerhet.. 62
3.1 Anvand maskinen enligt anvisiningarna 62
3.2 Allmanna sakerhetsanvisiningar 62
3.3 Symboler på utrustningen 63
3.4 Sakerhetsanordningar 63
4.Drift. 63
4.1 Natanslutting 63
4.2 Placering 64
4.3 Tryckluft 64 - Reparation och underhall.... 64
5.1 Regelbundet unterhäll 64
5.2 Forvaring av maskinen 65 - Tillganglia tillbehör 65/77
- Felsökningsschema 67
- Reparation 67
9.Miljoskydd 67
10.Tekniska data 68
2. Lås detta Först!
- Läs detta innan kompressorn tas i drift Första gangen. Observera särskilt vara sakerhetsföreskrifter.
- Om maskinen har skadats under transporten skull leverantoren omedelbart underrattas. Anvand under inga som helst omstandigheter en skadad maskin.
- Ta hand om forpackningen på miljövänligt satt. Lämna den tex till mot-svarande inlamningsstalle/miljostation.
Forvara instruktionsboken paett sa kert stalle sa att du alltid har den till hands nara den behovs. Bevara tryckluftkomponenternas typkontrollintyg om kompressorn anvands industriellt. - Se till att instruktionsboken medfoljer kompressorn om du saljer den aller länar ut den.
3. Sakerhet
3.1 Använd maskinen entwicklingarna
Kompressorn levererar tryckluft till tryckluftsdrivna verktyg.
Den far inte användas for medicinska andamål, inom livsmedelsindustrin eller for att fylla syrgastuber med luft.
Den fär inte heller användas for att suga upp explosiva, brandfarliga eller hälso-farliga gaser. Det ar forbjudet att använda kompressorn i explosionsfarliga rum.
All annan användning ar forbjuden. Vide ajvsedd användning, Förändringar pa maskinen aller vid användning av delar som ej testats och godkänts av tillverkaren kan oförutsebara skador uppsta!
Barn, ungdomar och personer som inte undervisats i hur kompressorn fungerar fär varken använda kompressorn ell ertryckluftsverktyg som ar anslutna till kompressorn.
3.2 Allmanna sakerhets-anvisningar
Observera foljande sakerhets-anvisingar när du anvanderenna elektriska maskin for att forhindra person-ller sakskador.
Läs sakerhetsanvisingarna som förekommer i de olika kapitlen.
Läs även gällande direktiv eller arbetskyddsforeskrifter for hantering medkompressorer och tryckluftsverktyg.
Som professionell brukare skall de lagliga foreskrifterna for anvandning av anlagninger med overvakningsbehov foljas.
Allman fara!
Häll ordning på arbetsplatsen - Oordning på arbetsplatsen kan medfora risk for olyckstillbud.
Var alltid uppmarksam. Observera vad du gör och arbeta fornunftigt. Använd inte elmaskinen om du är okoncentrerad.
Kom ihag att även ta hansyn till yttre faktorer.
Se till att du har bra belysning.
Undvik onormala kroppsställningar. Det ar viktigt att stå stadigt och att alltid hälla jämvikten.
Se till att elmaskinen stär stadigt och att den inte kan välta (kontrollera lufttrycket i däcken).
Denna elmaskin fär inte användas i nar-heten av brandfarliga vätskor.
Se till att inga barn vistas inom arbetsomradet. Lat inga andra personer vidro-ra verktyget aller natkabeln under drift.
Undvik att overbelasta elmaskinen - använd den endast inom det effektomrade som anges i tekiska data.
Fara for elektricitet!
Undvik att utsatta elmaskinen for regn.
Använd den inte heller på fuktiga eller vata arbeitsplatser.
Undvik att komma i beröring med jordade delar (texvarmeelement, ror, spisar, kylskap). nár du arbetar med elmaskinen.
Natkabeln fär inte användas for andamal som den inte ar avsedd for.
Risk for personskada na ground av utstrommande tryckluft och delar som dras med av tryckluften!
Tryckluft fär aldrig riktas mot manniskor aller djur.
Se till att alla tryckluftsverktyg och tillbehör som används ár konstrueraDE for arbetstrycketEllar anslutna till tryckregulatorer.
Obs! När snabbkopplingen lossas kan det plotsigt stromma ut tryckluft ur tryckluftsslangen. Hall daffor fast den delen pa tryckluftsslangen som skall lossas.
Kontrollera alltid att alla skruvforband ar hart atdragna.
Undvik att själv utföra reparationer på maskinen. Reparationer på kompressorer, tryckkär och tryckluftsverktyg fär endast utforas av expertis.
Fara for oljehaltig tryckluft!
Tryckluftsslangar for oljehaltig tryckluft
fär endast användas for tryckluftsverktyg
som ar avsedda for oljehaltig tryckluft.
Tryckluftsslangar for oljehaltig tryckluft fär inte användas for tryckluftsverktyg som inte ar avsedda for oljehaltig tryckluft. Bildäck etc. fär aldrig fyllas med oljehaltig tryckluft.
Ris forbrnnskadorpytorn na pata tryckluftsforande delar!
Lat maskinen svalna innan du paborjar servicearbeten pa den.
Risk for klämskador och andra personskador på rörliga delar!
Maskinen fär inte användas utan skyddsanordning.
Obs! Kompressorn startar automatiskt vid uppnatt minimitryck. - Kontrollera alltidFore underhallsarbete att kompressorn inte ar ansluten till elnatet.
Kontrollera att inga verktyg aller losa de- lar ligger kvar i maskinen nar den startas (texfter servicearbenet).
Tra inte in handen mellan handveven och transporthandtaget när du rullar pä erer av tryckluftsslangen.
Fara på grund av bristande personlig skyddsutrustning!
Använd hörskydd.
Använd skyddsglasogon.
Använd andningsskydd om det dammar aller bildas hälsovadlig dimma.
Använd lämpiga arbetskläder. Vid arbeiten utomhus rekommenderas halkfria skor.
Elapparaten och dess tillbehör skäk ötas omsorgsfullt. Följ underhällsanvisningarna.
Sakerstall att apparaten regelbundet underhalls och kontrolleras.
Inför varje använding skall elapparaten kontrolleras pa ev skador: Innan fort-satt använding skall elapparatens sakerhets- och skyddsanordninger noggrant kontrolleras pa felfri och avsedd Funktion. Kontrollera att de rörligadelarna fungerar felfritt och inte fastnar. Alla delar maste vara korrekt monterade och alla villkor uppfyllda for att elmaskinen skull kunna fungera felfritt.
Skadade skyddsanordninger erler delar skall repareras eller bytas pa fackmannamassigt satt av en auktoriserad serviceverkstad. Lat en serviceverkstad byta ut trasiga strombrytare. Elmaskinen far inte anvandas om det inte gar att satta pa och stanga av strombrytaren.
Handagen skall vara torra och far inte vara nedsmutsade med olja eller fett.
3.3 Symboler på utrustningen

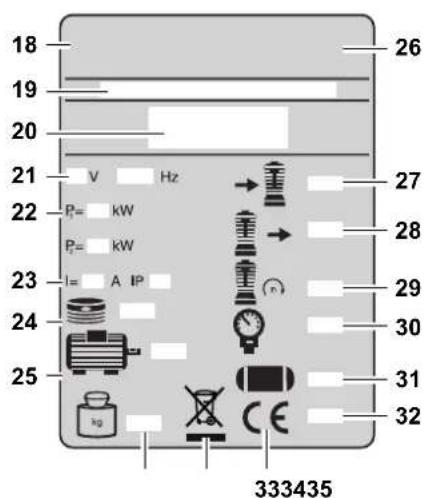

Uppgifter pa typskylten
(18) Tillverkare
(20) Apparatbeteckning
(21) Anslutningsspanning / frekvens
(22) Motoreffekt P 1 (se även "Tekniska data")
(23) Säkring / skyddsklass
(24) Antal cylindrar
(25) Varvatal motor
(26) Nationalitetsbeteckning
(27) Sugeffekt
(28) Páfyllningskapacitet
(29) Varvthal kompressor
(30) Maximal tryck
(31) Volym tryckkärl
(32) Tillverkningsar
(33) CE-markning - Denna apparat uppfyller EU-direktiven enligt overensstammelseforsklaringen
(34) Symbol for omhändertagande - utrustingen kan lamnas tillbaka till leverantoren for atervinning
(35)Vikt

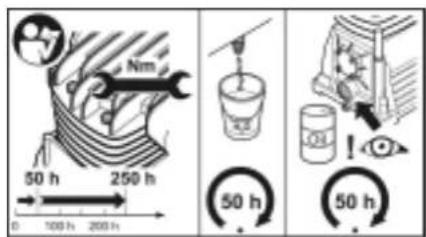

Underhállsdekal
3.4 Sakerhetsanordninger
Sakerhetsventil
Den fjaderbelastade sakerhetsventilen (36) sitter pa strombrytaren. Sakerhetsventilen slar till nar trycket stiger over det maximalt tillatna vardet.
4. Drift
4.1 Nätanslutning
Fara for elektricitet!
Kompressorn far endast anvandas i torra utrymmen.
Kompressorn fär endast anslutas till en strömkälla under foljande forutsätting:
- Eluttagen skull vara foreskriftsmassigt installerade, jordade ochtestade.
-Avsakringen skull motsvara uppgifterma i de teknska specifikationerna.
Natkabeln skall installeras pa sadant satt att den inte utgor nagot hinter erer kan skadas under arbetets gang.
Kontrollera alltid att kompressorn ar avstangd innan du ansluter kontakten till eluttaget.
Kontrollera rotationsrikt
ningen!
Det kan hända att motorn roterar at fel hall beroende pa fasbeläggning. Det kan leda till skador pa maskinen. Kontrollera dārfor rotationsriktningen after varje ny anslutning: Kompressors remskivan maste rotera i pilens riktning (pa remskyddsgallret).
Vid fel rotation maste faserna pa natakontakten bytas:
- Dra ur kontakten.
- Byt fas med en skruvdragare som visas pa bilden:
Tryck in brytaren (37) nagot.
Vrid brytaren180°.
Skydda natkabeln mot varme, aggressiva vatskor och vassa kanter.
Använd endast en forlängningskabel med tillräcklig stor ledararea (se "Tekniska data").
Stang inte av maskinen genom att dra ur stickkontakten, anvand strombrytaren.
Dra ur stickkontakten ur eluttaget när du ar klar med arbetet.
4.2 Placering
Apparatens placeringsplats skull uppfylla de foljande villkoren:
Torr, sval, frostskyddad
- Fast, vagratt och plant underlag
Fara!
Felaktig placering kan medforasvara olyckor.
Apparaten maste sakras mot rull- ning och tippning.
Apparaten far inte dras i slangen eller natkabeln.
Sakerhetsanordninger och manoverelement skull alltid vara lattilgangliga.
4.3 Tryckluft

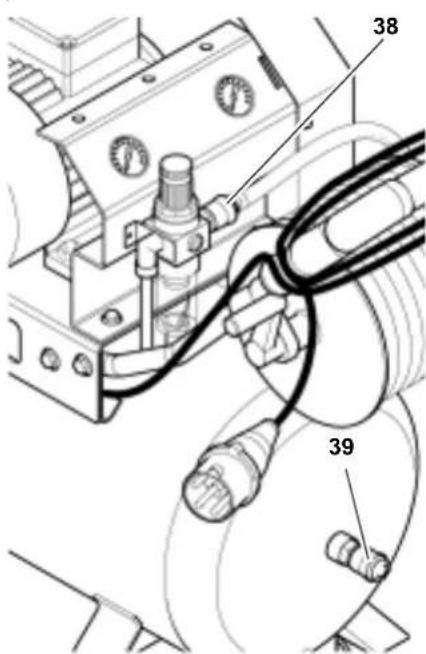

- Anslut tryckluftsslangen till kompressorn. Kompressorn har två olika anslutningar beroende pa hur den skall användas:
- Tryckluftanslutting for reglerad, filtrerad tryckluft (38).
- Tryckluftanslutting for oreglerad, offiltrerad tryckluft (39).

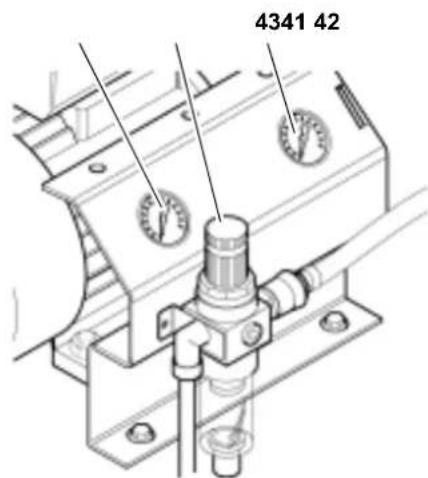

- Starta kompressorn (40) och vanta tills det maximala matartrycket instal-ler sig (kompressorn stangs av.
Matartrycket kan avljas pa manometern for matartrycket (41).
- Ställ in reglerycket pa tryckregula-torn (42). Det aktuella reglerycket kan avlasas pa regleryckmanometern (43).
Se till innan du ansluter tryckluftsverktyget att tryckluftsverktygetsmaximala drifttryck ejoverskrids!
- Anslut tryckluftsverktyget till kompressorstryckluftsslang.Nu kan du borja arbeta med tryckluftsverktyget.
- Stäng alltid av kompressorn nar du gör ett uppehäll i arbetet. Dra ur stickkontakten.
5. Reparation och underhäll
Innan du börjar arbeta på kompressorn:
- Stäng av maskinen.
Dra ur kontakten.
-Vanta tills kompressorn stannar. - Se till att kompressorn och alla tryckluftsverktyg och tillbehör som används arutantryck.
After avsolutarbete pa kompressorn:
- Montera alla sakerhetsanordninger. arigen och kontrollera dem.
-Kontrollera att det inte sitter nagra verktyg etc. kvar i eller pa kompressorn.
Övriga unterhälls-ller reparationsarbeten an de som beskrivs i detta avsnitt fär endast utforas av expertis.
Kontrollera cylinderlocksskruvarnas atdragningsmoment pa den nya kompressorn (se "Tekniska data") after de forsta 50 och 250 timmarna.
Anvisningar for professionell använding:
- Upprätta en inspections- och underhällsplan som tar hänsyn till lokala faktorer sasom placeringen och driftsattet. Bestam regelbundna kontrølser genom en kompetent person.
Tillsynsmyndigheten kan krava uppvisande av en inspections- och underhallsplan och intyg om genomforda kontroller.
Ett monsterexemplar kan bestallas av Ditt lands servicekontor. Adressen star vid reservedelsistan.
Färe varje arbetstillfälle
- Kontrollera tryckluftsslangarna med avseende på skador och byt ut dem vid behov.
- Kontrollera att alla skrufvorband ar fast atdragna aller dra ev. at dem.
- Kontrollera nätkabeln med avseende på skador. Är den trasig skall den bytas av behörig elektriker.
After 50 drifttimmar

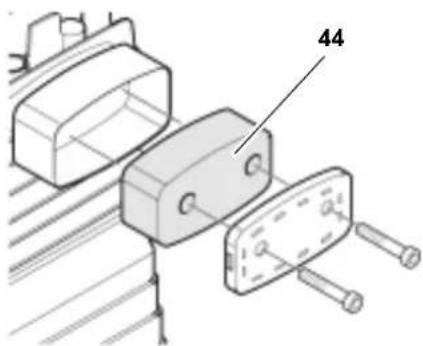

- Kontrollera luftfiltret på kompressorn och rengör det om sö behövs (44).

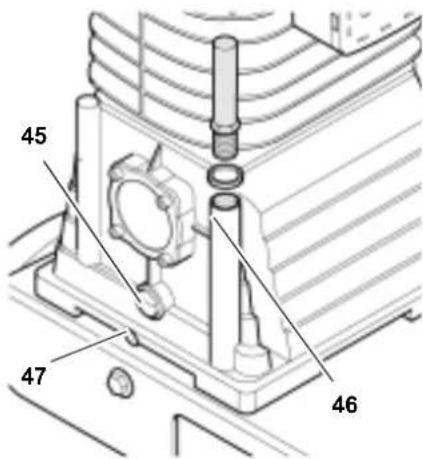

- Kontrollera oljenivan (45) i kompressorn och fyll ev. pa mer olja (46).

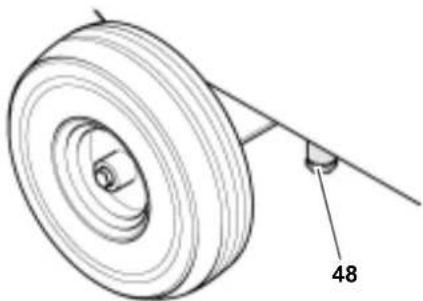

- Slapp ut tryckbehallarens kondensvatten i en behallare (48). Lyft aller tippap apparaten vid behov.
Kondensvattnet innehaller oljerester. Kondensvattnet skall omhandertas paett miljoriktigt satt pa ratt insamlingspunkt.
-Skruvlocketspackning och gangor skull rengoras innan de sattstillbaka.

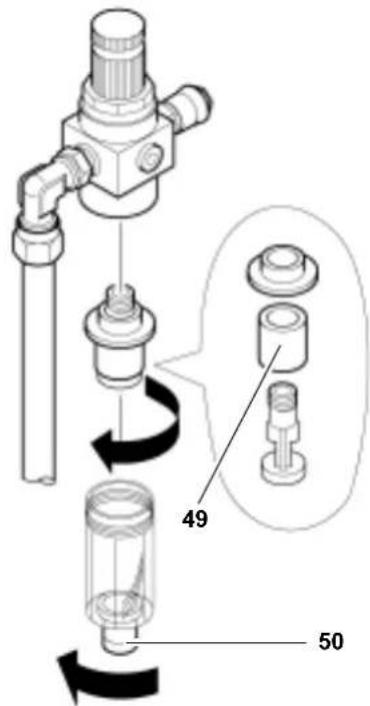

Rengor luftfittret pa tryckregulatorn (49).
Tappa av kondensvattnet pa filtertryckregulatorn (50).

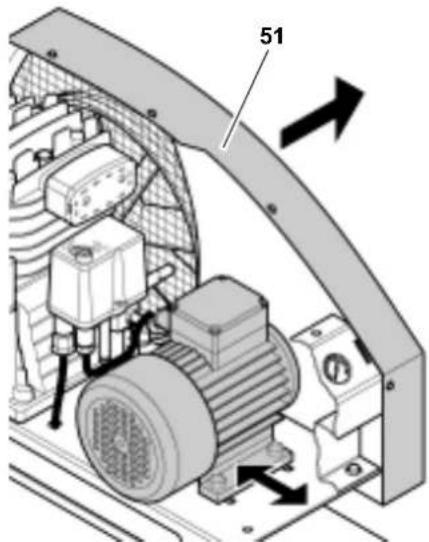

- Kontrollera kilremmen:
- Skruva av remskyddsgallret (51).
- Byt vid behov kilremmen aller spann den.
- For att justera remspanninger losser du fyra skruvar vid motorns fot och skjuter undan den.
Dra till skruvarna vid motorns fotigen. - Montera remskyddsgallretigen.
After 250 drifttimmar
- Byt luftfiltret på kompressorn.
- Byt luftfiltret på filtertryckregulatorn.
After 500 drifttimmar
Tom oljan i kompressorn med oljeav-tappningsskruven (47) och fyll pa ny olja.
Avfallschanera den gamla oljan miljörktigt och lamna in den på att uppsamlingsstalle!
After 1000 drifttimmar
Lämna in kompressorn for översyn pa en fackversktad. Dá häller den mycket langre.
- Stäng av maskinen och dra ur natkontakten.
- Avlufta tryckkarlet och alla anslutna tryckluftsverktyg.
- Förvara maskinen på sändant satt att den inte kan startas av misstag.
#
Warning!
Maskinen far inte forvaras utomhus utan skydd aller fuktiga utrymmen. Maskinen far inte forvaras aller transporteras liggande pa en sida.
För speciella uppgifter finns följande tillbehör i fackhandeln - Bilder Återfinns pā omslagets sista sida:
Tätning
A Patronpistol KP 910 for i handeln tillgangliga patroner. Art.nr 090 101 0030
Platarben
B Platniblare BN 540
särskilt literskärradie; kapar stalplät
upp till 1,0 mm tjocklek.
Art. nr 090 100 6784
Borning
C Borrmaskin BM 310 mycket behändig maskin for icketrottande arbete; hörgäng Art. nr 090 100 6725
Borrmaskin BM 500 (utan bild) med snabbchuck 3 / 8" och hoger-/ vänstergang med snabbomkoppling. Art.nr 090 105 4533
Häftning / Spikning
D Kombispikpistol Kombi 40/50 for haftklammer (typ 90) frän 20 mm till 40 mm och traspik (typ SKN) frän
20 mm till 50 mm Art. nr 090 105 4
Kombispikpistol Kombi 32 (utan bild) for haftklammer (typ 90) fran 15 mm till 32 mm och traspik (typ SKN) fran 16 mm till 32 mm. Art. nr 090 105 4711
Häftpistol KG 80/16 (utan bild)
für haftklammer (typ 80) frän 6 mm
till 16 mm.
Art. nr 090 105 4681
Häftpistol KG 90/25 (utan bild)
für haftklammer (typ 90) frän 15 mm
till 25 mm.
Art. nr 090 105 4690
Häftpistol KG 90/40 (utan bild)
für haftklammer (typ 90) frän 20 mm till 40 mm.
Art. nr 090 105 4703
Spikpistol SKN 50 (utan bild) for traspik (typ SKN) fran 20mm till 50 mm. Art.nr 090 105 4738
Lackering
E Färgspritpistol FB 2200 HVLP High-Volume-Low-Pressure-utforande minskar färgdimans Återslag. Därigenom fär man mer materialbelaggning ochindre lackforbrukning. Art.nr 090 105 4460
Färgspritpistol FB 2200 (utan bild) med 0,5 I-färgkopp; professionell färgspritpistol; stegliost instalbar for rund- och bredsträle. Art. nr 090 105 4452
Fargsprutpistol SB 200 (utan bild) med 1,0 I-sugkopp. Art.nr 090 100 3882
Färgspritpistol FB 150 (utan bild) med 0,5 I-färgkopp; for grundning och färger av olika viskositet. Art. nr 090 100 3874
Färgspritpistol FB 90 (utan bild) med 0,75 l-färgkopp; for grundning och färger av olika viskositet. Art. nr 090 105 6064
Bilning
F Bilningshammare-sats MHS 450 for arbeten pa byggen och pa karosseriomradyet. Art.nr 090 100 9210
- Bilningshammare-sats MHS 315 (ut-an bild)
for att sla bort puts och kakel och for latta rivningsarben.
Art.nr 090 100 6911
Dackmanometer RF 363 (utan bild) som RF 480, men ej kalibrerad. Art.nr 090 105 4622
- Däckmanometer RF 200 (utan bild) für pumping av dack och dollar (kalibrerad). Art. nr 090 105 6188
Dackmanometer RF 100 (utan bild) som RF 200, men ej kalibrerad. Art.nr 090 102 6724
Rengöring
H Renblasningspistol BP 200 utforande i massiv plast. Art.nr 090 105 4606
Renblasningspistol BP 300 (utan bild) utforande i massiv plast; särskilt stor luftmängd tack vare Venturi-munstycke. Art.nr 090 105 4614
Renblasningspistol BP 70 (utan bild) utforande i lattmetall (med 100 mmförlängning). Art. nr 090 102 6726
Renblasningspistol BP 60 (utan bild) utforande i lattmetall (kort). Art. nr 090 102 6718
Skruvdragning
I Slagskruvdragare SR 230 robust utforande lampad for hobbyarbete och inom personbilsomradet. Art.nr 090 105 6170
- Slagskruvdragare SR 340-sats (utan bild) professionell utforande med omfattende tillbehör. Art. nr 090 105 6137
- Slagskruvdragare SR 140-sats (utan bild)
lämpad for mangfaldig användning
inom hobby- och personbilsomradet; med omfattande tillbehör.
Art. nr 090 100 8582
- Slagskruvdragare SR 120-sats (utan bild)
lågt luftbehov, därfor även lämpad För smä kompressorer; med omfattende tillbehör.
Art. nr 090 100 6750
- Mutterdragare RS 320 (utan bild) den smala konstruktionen och det gummikladda sparrhuvudet lampar sig utmärkt for användninger inom personbilsområdet. Art. nr 090 105 4541
Mutterdragare RS 220-sats (utan bild) Komplett sats med omfattande tillbehör. Art. nr 090 100 6717
- Skruvdragare DS 1610 (utan bild) med hoger-/vänstergäng med snabbomkoppling. Art. nr 090 101 2440
Sprutning
J Sprutpistol SPP 161
for sprutning av kallrengörare, olja, flytande vax osv.
Art.-Nr. 090 105 4525
Kombisprutpistol UBS 820 (utan bild) for i handeln tillgangliga 1,0 I-skruvpatroner. Art.nr 090 105 4479
Slangar
K Slangtrumma ST 200 360^ -vridbar; med 30 m PU-tryckluftsslang. Art.nr 090 105 4568
Tryckluftsslang med vavinlagg (utan bild) med snabbkoppling och anslutningsnippel; 5 m langd; 12 mm ytter-diameter; 6 mm innerdiameter. Art. nr 090 105 4908
Tryckluftsslang med vävinlägg (utan bild) med snabbkoppling och anslut-ningsnippel; 10 m langd; 12 mm yt-terdiameter; 6 mm innerdiameter. Art.nr 090 105 4916
Tryckluftsslang med vävinlägg (utan bild) med snabbkoppling och anslut-ningsnippel; 10 m langd; 15 mm yt-terdiameter; 9 mm innerdiameter. Art.nr 090 105 4924
Tryckluftsslang med vavinlagg (utan bild) 50 m langd; 15 mm ytterdiameter; 9 mm innerdiameter. Art.nr 090 105 4932
Spiralslang, Rilsan (utan bild) med snabbkoppling och anslutning hylsa; 2,5 m arbetslangd; 8 mm yt terdiameter; 6 mm innerdiameter. Art.nr 090 105 4940
- Spiralslang, Rilsan (utan bild) med snabbkoppling och anslutnings-hylsa; 7,5 m arbetslangd; 8 mm yt-terdiameter; 6 mm innerdiameter. Art. nr 090 105 4959
- Spiralslang, Rilsan (utan bild) med snabbkoppling och anslutnings-hylsa; 10,0 m arbetslängd; 10 mm ytterdiameter; 8 mm innerdiameter. Art. nr 090 105 4967
Slangupprullare SA 100 (utan bild) med vavinlagg 20,0 m langd; 15 mm ytterdiameter; 9 mm innerdiameter. Art. nr 090 105 4975
- Slangupprullare SA 200 (utan bild) lampieforvagg-ochtakfasting; automatisk upprulling med en enkel dragning;med8mPU-tryckluftsslang:13mmytterdiameter;8mm innerdiameter. Art.nr 090 1054550
Tillbehörrsats
L Tillbehorsats LPZ 7-S
innehäller: Rengöringspistol, dackmanometer, dackmanometernippel, ballongventil, färgspritpistol, sprutpistol, spiralslang.
Art. nr 090 100 3858
Tillbehorsats LPZ 7-P (utan bild)
innehaller: Rengöringspistol, dackmanometer, dackmanometernippel, ballongventil, färgsprutpistol, sprutpistol, 10 m vävslang.
Art. nr 090 100 3890
Tillbehorsats LPZ 6 (utan bild)
innehaller: Rengoringspistol, dackmanometer, dackmanometernippel, ballongventil, fargsprutpistol, 5 m vavslang.
Art. nr 090 104 4487
Tillbehorsats LPZ 4 (utan bild)
innehaller: Rengöringspistol, dackmanometer, färgsprutistol, spiral-slang.
Art. nr 090 101 3845
Tillbehorsaten LPZ 2 (utan bild)
innerhaller vaxelhandtag med rengö-ringspistol, dackmanometer, farg-sprutpistol, spiralslang.
Art. nr 090 105 5971
7. Felsökningsschema
Faral!
Innan du börjar arbeta på kompressorn:
- Stäng av maskinen.
Dra ur kontakten. - Vänta tills kompressorn stannar.
- Se till att kompressorn och alla tryckluftsverktyg och tillbehör som används ar utan tryck.
After avslutat arbete pa kompressorn:
- Montera alla sakerhetsanordninger. arigen och kontrollera dem.
-Kontrollera att det inte sitter nagra verktyg etc. kvar i eller pa kompressorn.
Kompressorn startar inte:
- Ingen natspanning
- Kontrollera kabel, stickkontakt, uttag och sakring.
Fforlagnatsponning. - Använd endast en forlängnings-kabel med tillräcklig stor ledararea (se "Tekniska data"). Undvik att använda forlängningskabel pakall maskin.
- Kompressorn har stängts av med stickkontakten medan den var igang.
- Stäng av kompressorn med strombrytaren och starta denigen.
- Motorn ar overhettad, tex pa grund av att det saknas kylning (kyllamellerna ar blockerade).
- Atgårda felet till overhettningen och vanta tio minutes innan du startup maskinen igen.
Kompressorn arbetar atan att bygga upp ratt tryck.
-Avtappningssskruven for kondensvattnet i filtertryckregulatorn ar oppen.
- Stäng skruven.
Backslagsventilen lacked.
- Lämna in backslagsventilen für översyn på verkstan.
Tryckluftsverktyget fär inte nog med tryck.
Tryckregulatorn ar inte oppen ordentlich.
- Oppna tryckregulatorn mer.
- Slangkopplingen mellan kompressor och tryckluftsverktyg ar inte tät.
- Kontrollera slangkopplingen, byt ev.trasiga delar.
8. Reparation
Reparationer pa elverktyg farrendast utforas av elektriker!
Elverktyg som behöver repareras kan lamnas in till narrmaste servicekontor i Sverige. Adressen stared på reservdelsistan.
Beskriv de fel som har konstaterats nar verktyget skickas in for reparation.
9. Miljöskydd
Maskinens forpackningsmaterial kan atervinnas till 100% .
Uttjanta maskiner och tillbehör innehäl-ler stora mangder vardefullt ramaterial och plaster som kan lamnas in for atervinning.
Bruksanvisningen ar tryckt på klorfritt oblekt papper.
- Tekniska data
| Sugeffekt l/min 380 | ||
| Effektiv matarmängd (volymström) l/min 240 | ||
| Päfyllningskapacitet l/min 280 | ||
| Arbetstryck (komprimeringstryck) bar 10 | ||
| Tryckkärsvolym I 60 | ||
| Antal luftutgängar 2 | ||
| Maximal utsläppstemperatur 40 K högre än omgivningstemperaturen | ||
| Kompressortyp B 3800 B | ||
| Antal cylindrar 2 | ||
| Ätdragningsmoment cylinderskruv Nm 23 - 27 | ||
| Varvital (kompressor) | min-1 | 1150 |
| Motoreffekt | kW | 2,2 S1 |
| Nätspänning (50 Hz) | V | 400 |
| Märkström | A | 4,7 |
| Avsakring min. | A 10 trog | |
| Kapslingsklass | IP 54 | |
| Maximal totallängd med fällängningskablar | ||
| - vid 3 x 1,0 mm2ledararea | m | 15 |
| - vid 3 x 1,5 mm2ledararea | m | 25 |
| - vid 3 x 2,5 mm2ledararea | m | 40 |
| Oljekvalitet (kompressor) | SAE 40 | |
| Oljemängd vid oljebyte (kompressor) | I | 1,0 |
| Mätt: Längd x bredd x höjd | mm | 1100 x 460 x 810 |
| Vikt | kg | 73 |
| Ljudtrycksnivå LPA i 4 m max. | dB (A) | 74 ± 3 |
| Ljudeffektsnivå LWA | dB (A) | 94 |
