BRUGSANVISNING MEGA 500 D METABO

• Betjeningsvejledning
• Reservedelliste
• Fabrikanterklæring trykbeholder

Indholdsfortegnelse

1. Maskinen i overblick 53
2. Laes venligst forst... 54
3. Sikkerhed.. 54
   3.1 Korrekt anvendelse 54
   3.2 Generelle sikkerhedsanvisninger 54
   3.3 Oplyninger pa typeskiltet: 55
   3.4 Sikkerhedsindretninger 55
   4.Drift. 55
   4.1 Strømtilslutning 55
   4.2 Opstilling 56
   4.3 Producer trykluft 56
4. Vedligheholdelse og pleje .... 56
   5.1 Regelmaaessig vedligeholdelse 56
   5.2 Opbevaring af maskinen 57
5. Leverbart tilbehør 58/77
   7.Problemer og forstyrelser...59
6. Reparation 59
   9.Miljobskyttelse 59
   10.Tekniske Data. 60

2. Laes venligst forst!

Laes denote betjeningsvejledning for apparatet tages i brug. Vær saerlig opmaerk som pa sikkerhedsanvisinlige.
Hvis De skulle konstatere en transportskadekontakt venligst omgaenden Deres forhandler. Tag/DDie apparatet i brug!
Bortskaf emballagen miljøvenligt. Aflever den f. eks. til et fertil beregnet samlested.
Opbevar donne betjeningsvejledning omhyggeligt, sa De altid kan sla op i den hvis der skulle opsta tviv. Anvendes kompressor i industrien, skal trykluftskomponenternes provningscertifikat ligeledes opbevares.
Hvis De skulle lane apparatet ud el- ler saelge det, lad da alto de vedlagte dokumenter falege med.

3. Sikkerhed

3.1 Korrekt anvendelse

Denne maskine anwendes til at producere trykluft til luftdrevet vaerktoj.

Det er ikke tilladt at anvende maskinen til inden for det medicinale omrade, i levendsmiddelindustrien samt til pafyldning af iltflasker.

Eksplosee, brandfarlige erller sundhedsskadelige gasser ma化进程. Brugen af maskinen er ikke tilladt i rum, hvor der er eksplosionsfare.

Enhver,andenbrugerimodstridmedanvendelseseformålet.Vedanvendelseimodstridmedanvendelseseformålet,vedændringerpaparapatetllervedbrugafdele,somikkeertestetgokendt afproducenten,kan deropstauforudseteskader!

Børn,unge og seks-fagudlaerte personer ma化进程maskinen og det dertil tilsluttede trykluftsvaerktoj.

3.2 Generelle sikkerhedsanvisninger

Overhold altid ved anvendelsen af dette el-vaerktoj ffolgende sikkerhedsanvisninger, for at undgafarer for personer ellingskader.

Overhold saerigt de specielle sikkerhedsanvisninger i de respektive kapitler; Gem omhyggeligt samtlige dokumenter vedrorende maskinen sammen med apparatet.

Overhold de arbeitsmaassige direktiver aller sikkerhedsbestemmelser for om-gangen med kompressorer og trykluftsvaerktaj.

Lagttag som erhervsmaessig operatordevlobestemtereglertildriftafanlaeg, somskalovervages.

! Generelle henvisninger til fare!

Hold arbejdsområdet i ordin - Uorden i arbejdsområdet kan medføre ulykker.

Vær altid opmaerksonder arbejdet.
Vær opmaerkso pa, hvad De gør. Arbejd fornuftigt. El-vaerktoejt ma aldrig anvendes, nar De er ukoncentreret.

Tag hensyn til eksterne pavirkninger.
Sorg altid for god belysning.

Undgä usikre stillinger. Sørg for sikkert fodfæste og hold balancen til haver en tid.

Vær opmaerkoms pa, at el-vaerktojt al-tid star stabilt og ikke kan vælte (kontrol-ler dækkenes lufttryk).

El-vaerktojet ma违法犯罪 i naerheden af braendbare vasker erler gasser. Hold boern vek fra arbejdsomradet. Lad aldrig andre personer komme i naerheden af maskinen ell strmtablet, nar De arbejder med maskinen.

El-vaerktoget mA违法犯罪 - el-vaerktoget mA kun anvendes inden for det effektomrade, der er angivet under de tekniske data.

1 Der er fare pga. elektricitet!

El-vaerktojet ma违法犯罪 for regn.
Maskinen ma违法犯罪 i fugitige ell er vade omgivelseer.

Undga under arbejdet med dette varktoj kropskontakt med jordede dele (f.eks. radiatorer, ror, ovne, koleskabe). Anvend kun stromkablet til de formal, som det er beregnet til.

! Der er risiko for ulykker som fIge af udstromende trykluft og dele, som rives med af trykluften!

Ret aldrig trykluft mod mensesker ell er dyr!

Vær sikker på, at alt anvendt trykluftsvaerktoj og tilbehør er dimensioneret til arbejdstrykkefter er tilsluttet over entrykreduktionsventil.

Vær opmaerkoms pa, at nár lynkoblin-gen lønsnes, strømmer den resterende trykluft, der findes i trykluftslangen, pludseligt ud. Hold derfor den Ende at trykluftslangen, der skal løns, fast.

Kontroller, at alle skrueforbindelser altider fast tilspændte.

De ma化进程 udfore reparationer paskinen! Kun fagfolk ma foretagereparationer pa kompressorer,trykbeholdero og trykluftsvaerktoj.

! Der er fare pga. olieholdig trykluft!

Anvend kun olieholdig trykluft til trykluftsvaerktoj, der er beregnet til olieholdig trykluft. Anvend icike trykluftslanger til olieholdig trykluft til trykluftsvaerktoj, der icike er beregnet hertil. Pafyld aldrig bildael osv. med olieholdig trykluft.

! Der bestar fare for forbrændin- ger pa de trykluftsforende deles overflade!

Apparatet skal vare koldt for vedligeholdesesarbejder pabegyndes.

! Der er risiko for atkommen til skade pa de bevagelige dele!

Tag aldrig maskinen i brug utden pamonteret beskyttelsesanordning.

Vær opmaerk som pa, at maskinen automatisk starter, nr minimumstrykke er opnæt! - Kontroller altid før vedligeholdesasarbejde, at maskinen er taget fra lyssettet.

Det bo r sikres, at der icke er værktj ell er lse dele i el-værktjet, nar dette saettes i gang (for eksempeI after vedligeholdelsesarbejder).

Grib ikke ind mullem handsvinget og transportgrebet under op-ller udrulning af trykluftslangen.

! Der kan opsta fare som folege af utilstrakkelig brug af personlige vaarnemidler!

Anvend altid horevaern.

Anvend altid beskyttelsessbriller.

Anvend altid et andedrætsværn ved støvende arbejder eller nr der opstarsundhedsskadelig tage.

Anvend altid egnet arbejdstoj. Ved arbejder i det fri anbefales det, at der anwendes skridsikkert fodtoj.

Der er fare pga. mangler pa el-ojet!

Der mä ikke foretagesændringer pa værktøjet. Enhverændring pátrykluftforende dele medforer, atypegodkendelsen bliver ugyldig.Kun fagpersonale ma arbejde pátrykluftværktoj.

El-vaerktoj samt tilbehor skal vedligeholes omhyggeligt. Folg altid vedligeholdesforskrifterne.

Kontroller, at værktøj serviceres og kontrolleres regelmæssigt.

Kontroller el-værktøjet for haver brug for evt. beskadigelser: Inden brugen af elværktøjet skal man omhyggeligt kontrollere, at sikkerheds- og beskyttesesanordninger fungerer fejlfrit og after hensigten. Kontroller, om de bevægelige dele fungerer fejlfrit og ikke sidder fast. Samtlige dele skal ære korrekt monteret og opfynde alle betingelser for at sikre en fejfliri anvendelse af el-værktøjet.

Beskadigede beskyttelsessanordninger erlerdele skaludskiftesellerrepareres korrekt af en elektriker.Beskadigede kontakter skal udskiftes af serviceafdelingen.El-vaerktojet mä违法犯罪en, nar enkontaktikkekan taende ellstoppe apparatet.

(21) Tilsluttet spænding / frekvens

(28) Pafyldnings-ydelse

(29) Omdrejningshastighed kompressor

(30) Maksimalt tryk

(31) Volumen trykbeholder

(32) Konstruktionsar

(33) CE-maerke - dette apparat overholder EU-direktiverne int. overensstemmelseserklaeringen

(34) Bortskaffelsessymbol - maskinen kan bortskaffes hos producenten

(35) Vægt

Servicemärkat

3.4 Sikkerhedsindretninger

Sikkerhedsventil

Den fjederbelastede sikkerhedsventil (36) sidder ved start/stop-kontakten.
Sikkerhedsventilen aktiveres, safremt det tilladte maksimaltryk overskrides.

4. Drift

Tilslut kun maskinen til en strmki- de, som opfylder folgende krav:

• Stik skal vare installerer ith. forskrifterne, jordet og testet;

• Sikringer iht. de tekniske data;

Læg strømkablet således, at det ikke forstyrrer og ikke kan beskadiges ved arbejdet.

Kontroller altid, om maskinen er slaet fra, for netstikket saettes i stkidasen.

Kontroller omdrejningsretning!

Alt after fasetildelingen er det muligt, at motoren drejer den forkerte veg. Dette kan medfrole beskadigelse af maskinen.Derfor bør omdrejningsret- ningen kontrolleres after hver tilstut- ning: Kompressorens remskive skal dreje i pilens retning (pa rembeskyt- telsen).

1. Trak netstikket ud.

2. Skift faserne med en skruetrækker som vist på billedet:

Tryk kontakten (37) let ind

Kontakten drejes med 180^

Beskyt strømkablet mod opvarmning, aggressive væsker og skarpe kanter.

Anvend kun forlangerkabel med et tilstrækkeligt tværsnit (se "Tekniske data").

Apparats opstillingssted skal opfylde falgende krav:

TOr, kOlig, beskyttet mod frost
- Fast, vandret og jævnt underlag

!Fare!

Der kan opsta alvorlige uheld pga. forkert opstilling.

Varktojet skal sikres mod at rulle vaek ell er vale.
- Trak参加会议并发言。
Sikkerhedsanordninger og betjenningselementer skal til enhver tid vare tilgangelige.

Kontroller for trykuftsvaerktojets tilslutning, om det maksimale driftstryk for det anvende trykuftsvaerktoj ikke bliver overskredet!

1. Tilslut trykluftsvaerktoj til trykluftslangen pa kompressoren. Nu kan der arbejdes med trykluftsvaerktojet.
2. Sla maskinen fra, när den ikke umidelbart skal brugesigen. Tag derefter netstikket ud.

5. Vedligeholdelse og pleje

! Fare!

För alle arbejder pa maskinen:

• Sluk for apparatus.
• Trak netstikket ud.
• Vent til maskinen stär stille.
• Kontroller, at maskinen og det anvendte trykluftsvaerktoj og tilbehoret er tryklose.

After alle arbejder pa maskinen:

• Sæt samlidge beskyttelsesanordninger i drift igen og kontroller disse.
• Kontroller, at der参加会议者 findes værktøj aller lignende på erler i maskinen.

Andre vedligeholdelses-ller reparati onsarbejder, end de her i kapitet beskrevne, ma kun foretages af fagfolk.

5.1 Regelmaessig vedligeholdelse

NBI

Kontroller skruernes tilspændings-momenter (se de "tekniske data") pa den nye kompressor after de Forste 50 og 250 driftstimer.

Opliesninger til erhvervsmaessig brug:

• Opstil et inspektions- og vedligeholdelsesskema, som tager hensyn til driftsmaesige faktorer som opstilling erler brug. Planlag regelmaessige konntroller via en godkendt person.

Tilsynsmyndigheden kan forlange, at der foreleegges et inspections- og vedligeholdelsesskema som dokumentation over de gennemforte kon-. troller.

Der kan rekvireres en tilsvarende blanket hos serviceafdelingen i dit land.

Adressen findes i reservedelslisten.

Før arbejdet startes

• Kontroller trykluftslanger for beskadi-gelser, om nodvendigt erstattes disse.
• Kontroller skrueforbindelsene for fasthed, om ndvendigt tilspændes disse.
• Kontroller tilslutningskablet for beskadigelser, om nodvendigt skal dette erstattes af en elektriker.

Hver 50 driftstimer

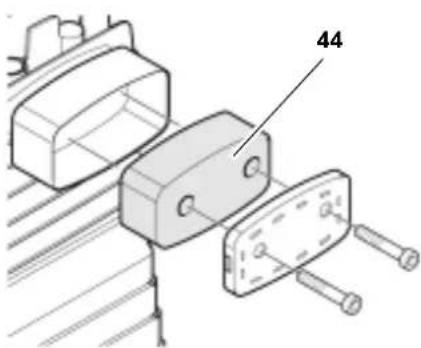

• Kontroller luftfilteret (44) på kompressoren, om ndvendigt rengøres dette.

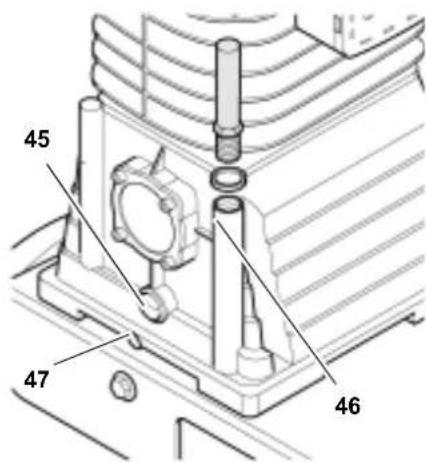

• Kontroller kompressorens oliestand (45), om nødvendigt afterfyldes (46).

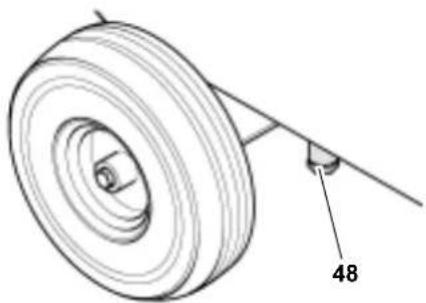

Tom trykbeholerens kondensvand i en beholder (48),evt. vippes ell Ioftes apparatet.

Kondensvandet indeholder oli- erster. Kondensvandet skal bortskaffes miljovenligt via tilsvarende opsamlingssteder!

Forskruningens pakning og ge-vind skal rengores ingen, inden de saettes ind.

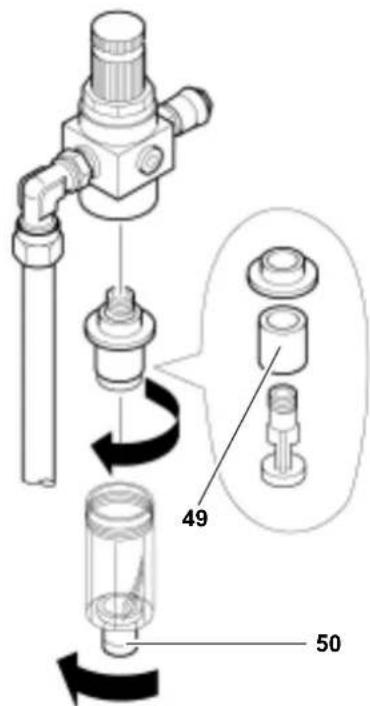

• Rengør luftfilteret (49) på filterredduk-tionsventilen

• Udled filterreduktionsventilens (50) kondensvand.

• Kontroller kilerem:

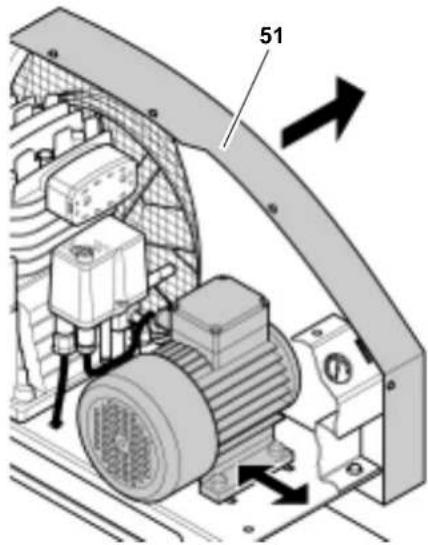

• Skru rembeskyttelsen (51) af.

• Udskift eller afterspænd eventuelt kileremmen.
• For at kinne justere remspaendingen, skal de fire skruer ved motorens fod Iosnes og motoren kan forskydes.
• Spænd igen skruerne fast ved motorens fod.
• Monter igen rembeskyttelsen.

Hver 250 drifttimer

Erstat luftfilter på kompressoren.
Erstat luftfilter pa filterreduktionsventilen.

Hver 500 driftstimer

Aftap og udskift kompressorens olie ved bundproppen (47).

Bortskaf denGAME olie miljo-venligt ved et depot!

After 1000 drifttimer

Inspektion borgennemfores af et varksted.Herigennem forhjes kompressorens levetid vasantigt.

5.2 Opbevaring af maskinen

1. Slä maskinen fra og træk netstikket ud.
2. Udluft trykbeholer somt tilsluttet trykluftsvaerktoj.
3. Opbevar maskinen sáledes, at den/DDke kan sættes i gang af uvedkom-mende.

Giv

Opbevar ikke maskinen ubeskyttet i det fri eller i fugtige omgivelser. Maskinen ma ikke lægges på sideri forbindelse med opbevaring eller til transport.

6. Leverbart tilbehør

For saerlige arbejdsopgaver findes i spe cialforretningerne falgende tilbehør - Il lustrationerne ses pa den bagerste side:

Pakning

A Fugepistol KP 910 til gaengse patroner. Art.-nr.090 101 0030

Pladebearbejdning

B Pladeklipper BN 540
særlig smal skæreradius; skærer
stålplader op til 1,0 mm tykkelse.
Art.-nr. 090 100 6784

Boring

C Boremaskine BM 310 meget handy apparatet Eden at virke trættende; hojregang. Art.-nr.090 100 6725

Boremaskine BM 500 (uden bil.) med selvspændende borepatron 3/8" og højre-/venstregang med lynomstilling. Art.-nr. 090 105 4533

Haftning / sømning

D Kombisampistol kombi 40/50 til haefteklammer (type 90) fra 20 mm til 40 mm og dykkersom (type SKN) fra 20 mm til 50 mm. Art.-nr. 090 105 4720
Kombisompistol kombi 32 (uden bil.) til haefteklammer (type 90) fra 15 mm til 32 mm og dykkersm (type SKN) fra 16 mm til 32 mm. Art.-nr. 090 105 4711
Haeftemaskine KG 80/16 (eden bil.) til haefteklammer (type 80) fra 6 mm til 16 mm. Art.-nr. 090 105 4681
Haeftemaskine KG 90/25 (eden bil.) til haefteklammer (type 90) fra 15 mm til 25 mm. Art.-nr. 090 105 4690
Haeftemaskine KG 90/40 (eden bil.) til haefteklammer (type 90) fra 20 mm til 40 mm. Art.-nr. 090 105 4703
Dykker SKN 50 (eden bil.) til dykkersm (type SKN) fra 20 mm til 50 mm. Art.-nr. 090 105 4738

Lakering

E Farvesprjtepistol FB 2200 HVLP high-volume-low-pressure-udstyr forringer farvetagens tilbagespring og sarger for bedre materialepafring ved ringe farveforbrug. Art.-nr.090 105 4460

Farvesprjtepistol FB 2200 (eden bil.) med 0,5 I-flydebeholder; professionel farvesprjtepistol; kan indstilles trinlost til rund- og bred strale. Art.-nr.090 105 4452
Farvesprjtepistol SB 200 (eden bil.) med 1,0 l-sugebeholder. Art.-nr.090 100 3882
Farvesprjtepistol FB 150 (eden bil.) med 0,5 l-flydebeholder; til grunde ringer og farvning med forskellig vis-kositet. Art.-nr.090 100 3874
Farvesprjtepistol FB 90 (eden bil.) med 0,75 l-flydebeholder; til grunde ringer og farvning med forskellig vis-kositet. Art.-nr. 090 105 6064

Mejsling

F Mejselhammer-saat MHS 450 til arbejder pa byggepladsen og til karosseriejarbeje. Art.-nr.0901009210
Mejselhammer-saat MHS 315 (uden bil.) til afmejsling af pud's og fliser samt til lette stemmearbejder. Art.-nr.090 100 6911

Pafyldning / måling af dæk

G Lufttrykmaler RF 480
professionel udforelse (kalibereret).
Art.-nr. 090 105 4630

Lufthtrykmaler RF 363 (eden bil.) som RF 480, dog ikke kalibreret. Art.-nr. 090 105 4622
Lufttrykmaler RF 200 (uden bil.) til pumping af daek og bolde (kali-breret). Art.-nr. 090 105 6188
Lufttrykmaler RF 100 (uden bil.) som RF 200, dog ikke kalibreret. Art.-nr. 090 102 6724

Rengoring

H Blaesepistol BP 200 i gennemfort plast. Art.-nr.090 105 4606

Blaesepistol BP 300 (eden bil.) i gennemfort plast; saerligt hoj luftmaengdePGA Grund af venturidysen. Art.-nr.0901054614
Blasepsipol BP 70 (eden bil.) i letmetal (med 100 mm-forlaengelse). Art.-nr.090 102 6726
- Blaesepistol BP 60 (uden bil.)
i letmetal (kort).
Art.-nr. 090 102 6718

Skruning

I Slagskrueetraekker SR 230 robust model beregnet til hobbyarbejde og til bilen. Art.-nr.090 105 6170
- Slagskruetrækker SR 340-sæt (uden bil.) professionel model med meget tilbehør. Art.-nr. 090 105 6137
- Slagskrueetrækker SR 140-sæt (uden bil.)
egnet til mangesidigt arbejde fra hobbyarbejde og til bilarbejde; med meget tilbehør.
Art.-nr. 090 100 8582
- Slagskrueptrækker SR 120-sæt (uden bil.)
ringe luftbehov, derfor øgså egnet til minde kompressorer; med meget til behør.
Art.-nr. 090 100 6750
- Skraldenøgle RS 320 (uden bil.)
meget velegnet til biler på grund af den smalle stil og gummibeklaedt omskifter.
Art.-nr. 090 105 4541
- Skraldenøgle RS 220-sæt (uden bil.) Komplet sæt med omfangsricht tilbehør. Art.-nr. 090 100 6717
- Skruetraekker DS 1610 (uden bil.) med højre-/venstregang med lynomstilling. Art.-nr. 090 101 2440

Sprøjtning

J Sprjtepistol SPP 161
til sprjting af affedtningsmidler, olie, flydende voks osv.
Art.-nr. 090 105 4525

Kombi sprojtepistol UBS 820 (uden bil.) til gaengse 1,0 l-skruepatroner. Art.-nr.090 105 4479

Slanger

K Slangetromle ST 200 360-drejelig; med 30 m PU-trykluftslange. Art.-nr.0901054568

Trykluftslange med vævindlaeg (eden bil.) med lynkobling og nippel; 5 m længde; 12 mm udv. diameter; 6 mm indv. diameter. Art.-nr.090 105 4908
Trykluftslange med vævindlaeg (uden bil.) med lynkobling og nippel; 10 m laengde; 12 mm udv. diameter; 6 mm indv. diameter. Art.-nr. 090 105 4916

Tilbehør-sæt

Trykluftslange med vævindlaeg (eden bil.) med lynkobling og nipel; 10 m Iængde; 15 mm udv. diameter; 9 mm indv. diameter. Art.-nr. 090 105 4924
Trykluftslange med vævindlaeg (eden bil.) 50 m længde; 15 mm udv. diameter; 9 mm indv. diameter. Art.-nr. 090 105 4932
- Spiralslange, Rilsan (uden bil.) med lynkobling og adapter; 2,5 m arbejdslangde; 8 mm udv. diameter; 6 mm indv. diameter. Art.-nr.090 105 4940
- Spiralslange, Rilsan (uden bil.) med lynkobling og adapter; 7,5 m arbejdslange; 8 mm udv. diameter; 6 mm indv. diameter. Art.-nr.090 105 4959
- Spiralslange, Rilsan (eden bil.) med lynkobling og adapter; 10,0 m arbejdslaengde; 10 mm udv. diameter; 8 mm indv. diameter. Art.-nr. 090 105 4967
Slangeoprullevaerk SA 100 (uden bil.) med armeret slange 20,0 m lauge; 15 mm udv. diameter; 9 mm indv. diameter. Art.-nr. 090 105 4975
- Slangeoprullevark SA 200 (eden bil.) Egnet til væg og loftsfastgørelse; automatisk oprulning ved et enkelt træk; med 8 m PU-trykluftslange; 13 mm udv. diameter; 8 mm indv. diameter. Art.-nr. 090 105 4550
L Tilbehør-sæt LPZ 7-S
indeholder: Blæsepistol, dækoppumpeapparat, dækpumpenippel, spids til oppumping af bolde, farvesprj-tepistol, sprøjtepistol, spiralslange. Art.-nr. 090 100 3858
Tilbehør-sæt LPZ 7-P (eden bil.)
indeholder: Blæsepistol, dækoppumppeapparat, dækpumpenippel, spids til oppumpnng af bolde, farvesprj tepistol, sprjtepistol, 10 m armeret slange
Art.-nr. 090 100 3890

Tilbehør-sæt LPZ 6 (uden bil.)
indeholder: Blæsepistol, dækoppumppeapparat, dækpumpenippel, spids til oppumpning af bolde, farvesprj-tepistol, 5 m armeret slange Art.-nr. 090 104 4487
Tilbehør-sæt LPZ 4 (uden bil.)
indeholder: Blæsepistol, dækoppumppeapparat, farvesprjtepistol, spiralslange.
Art.-nr. 090 101 3845
Tilbehør-sæt LPZ 2 (uden bil.)
indeholder ekstra handtag med blasepistolen, dækoppumpeapparat, farvesprjtepsiol, spiralslange.
Art.-nr.090 105 5971

7. Problemer og forstyrelser

!Fare!

För alle arbejder på maskinen:

• Sluk for apparatet.
• Traek netstikket ud.
  -Vent til maskinen star stille.
  -Kontroller, at maskinen og det anvendte trykluftsvaerktoj og tilbehoret er tryklose.

After alle arbejder pa maskinen:

• Saat samtige beskyttelsesanordninger i drift igen og kontroller disse.
  -Kontroller, at der icke findes varktoj eller lignende pa erler i maskinen.

Kompressoren starterPractice:

Ingen strøm.
-Kabel, stik, stikdase og sikring kontrolleres.
- For lav netspaending.
- Anvend et forlaengerkabel med tilstrækkeligt tversnit (se "Tekni-ske data"). Er maskinen kold, undgå forlaengerkabel.
- Kompressoren slog fra, mens den kørte, da netstikket blev trukket fra.
- Kompressoren slukkes først pa start-/stop-kontakten, og sluttes derefter til ingen.

• Motoren er overophedet, f.eks. pa ground af manglende afkøling (kolver ribber er tilgaardkeede).
  -Afhjael arsagen til overophedninger, lad maskinen kcle cirka 10 minutter, tilslut den derefter igen.

Kompressoren korer eden af opbygge tilstrakkeligt tryk.

Bundproppen til kondensvandet for filterreduktionsventilen er abnet.
Luk bundproppen.
- Kontraventil er utaet.
- Kontraventil bør kontrolleres på et elektrikerværksted.

Trykluftsvaerktoj fär ikke tilstrække-ligt tryk.

• Der er ikke abnet nok for trykregula-toren.
• Abn mere for trykregulatoren.
• Slangeforbindelsen mellem kompressor og trykluftsværktøj er utæt.
• Kontroller slangeforbindelsen; udskift om ndvendigt den beskadi-ge del.

8. Reparation

! Fare!

Reparationer pa elværktjet ma kun udfores af en elektriker!

El-vaerktj, som skal repareres, kan indesende til den lokale service-afdeling. Adressen stared ved reservationslisten.

Ved indsendelse til reparation skal den fastslade fejl beskrives.

9. Miljøbeskyttelse

Maskinens emballage bestar af 100% recyclingsmaterialie.

Udtjente maskiner og tilbehør indehøder store mængder af værdifulde rastofer og plast, som ligeledes kan genanvendes i en recyclingsproces.

Vejledningen er trykt pa klorfrit bleget papir.

10. Tekniske Data

Slagvolumen l/min 380
Effektiv kapacitet (Volumenstrøm) l/min 240
Påfyldnings-ydelse l/min 280
Driftstryk (kompressionssluttryk) bar 10
Trykbeholdervolumen I 60
Antal luftudgange 2
Maksimal udløbstemperatur 40 K højere end omgivelsestemperaturen
Kompresssortype B 3800 B
Cylinderantal 2
Tilspændingsmoment skrue	Nm	23 - 27
Omdrejningshestighed (Kompressor)	\( min^{-1} \)	1150
Motoreffekt	kW	2,2 S1
Tilslutningsspænding (50 Hz)	V	400
Mærkestrøm	A	4,7
Sikring min.	A	10 træg
Beskyttesesklasse		IP 54
Maksimal samlet længde ved anvendelse af forlængerkabler:
- ved 3 x 1,0 \( mm^2 \) tvørsnit	m	15
- ved 3 x 1,5 \( mm^2 \) tvørsnit	m	25
- ved 3 x 2,5 \( mm^2 \) tvørsnit	m	40
Oliekvalitet (Kompressor)		SAE 40
Oliemængde ved olieskift (Kompressor)	I	1,0
Dimensioner: Længde x bredde x hjde	mm	1100 x 460 x 810
Vægt	kg	73
Lydtryksniveau \( L_{PA} \) i 4 m maks.	dB (A)	74 ± 3
Lydeffektniveau \( L_{WA} \)	dB (A)	94
