Mega 40050 D - Kompressori METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ilmakompressori
Merkki	Metabo
Malli	Mega 40050 D
Käyttö	Ammattikäyttöön
Virtalähde	Verkkosähkö
Paineilmasäiliö	Kyllä
Suurin paine	Vaihtelee mallin mukaan
Ilmamäärä	Vaihtelee mallin mukaan
Lähtöjen määrä	Enintään 3 pikaliitintä
Paineensäätö	Säädin manometrillä
Suodatus	Ilmansuodatin + paineensäädinsuodatin
Voitelu	Sisäänrakennettu ilmanvoitelulaite
Suojaus	Varoventtiili, vikavirtasuoja suositeltava
Moottori	Sähköinen, hihnaveto
Melutaso	Kuulosuojaimet pakolliset
Huolto	Päivittäinen kondenssiveden tyhjennys, öljytarkistus, ilmansuodattimen puhdistus 50 tunnin välein
Öljynvaihto	500 käyttötunnin välein
Korjaukset	Vain ammattitaitoisten teknikkojen toimesta
Varaosat	Saatavissa osoitteesta www.metabo.com
Vaatimustenmukaisuus	EY-direktiivit, vakuutus mukana
Kuljetus	Kuljetuskahva, älä vedä letkusta

Usein kysytyt kysymykset - Mega 40050 D METABO

Kuinka tyhjentää säiliön kondenssivesi?

Tyhjennä kondenssivesi päivittäin avaamalla säiliön alla oleva kondenssiveden ulostulo (3). Varmista, että laite on kytketty pois päältä ja säiliössä ei ole painetta ennen käsittelyä.

Mitä öljyä käytetään kompressorissa?

Käytä Metabon suosittelemaa erityistä kompressoriöljyä. Laatu ja määrä on ilmoitettu käyttöohjeen luvussa 12 Tekniset tiedot. Öljytason tulee olla tarkistusikkunan (11) keskellä.

Kuinka säätää ulostulon painetta?

Käännä paineensäädintä (6) säätääksesi normaali paine. Arvo näkyy normaalipainemanometrissa (5). Älä koskaan ylitä liitetyn työkalun suurinta käyttöpainetta.

Mitä tehdä, jos kompressori ei käynnisty?

Tarkista verkkojännite, kaapeli, pistoke, pistorasia ja sulake. Jos jännite on liian alhainen, käytä riittävän paksua jatkojohtoa. Moottorin ylikuumentuessa sammuta laite, anna jäähtyä 10 minuuttia ja käynnistä uudelleen.

Voinko käyttää kompressoria renkaiden täyttämiseen?

Kyllä, mutta vain öljyttömällä paineilmalla (säädetty, suodatettu, öljytön - liitäntä 19). Älä täytä öljyä sisältävällä ilmalla, koska se voi vahingoittaa rengasta.

Kuinka puhdistaa ilmansuodatin?

Puhdista ilmansuodatin (9) 50 käyttötunnin välein poistamalla se ja pölyttämällä. Tarvittaessa vaihda se. Vaihda se kokonaan 250 tunnin välein.

Kuinka usein öljy vaihdetaan?

Kompressorin öljynvaihto suositellaan 500 käyttötunnin välein. Käytetty öljy on hävitettävä ympäristöystävällisesti asianmukaisissa keräyspisteissä.

Mitä tehdä ilmanvuodon sattuessa?

Varmista, että kondenssiveden ulostulo (3) on kunnolla kiinni. Tarkista tiivisteet ja liitokset. Jos vuoto tulee takaiskuventtiilistä, anna asiantuntijakorjaamon tarkistaa se.

Voinko korjata kompressorin itse?

Ei, korjaukset saa suorittaa vain ammattitaitoinen teknikko alkuperäisillä varaosilla. Luvaton toimenpide voi olla vaarallinen ja mitätöidä takuun.

Kuinka kuljettaa kompressoria?

Käytä kuljetuskahvaa (15). Älä koskaan aseta laitetta kyljelleen (öljyvuodon vaara). Älä vedä letkusta tai virtajohdosta.

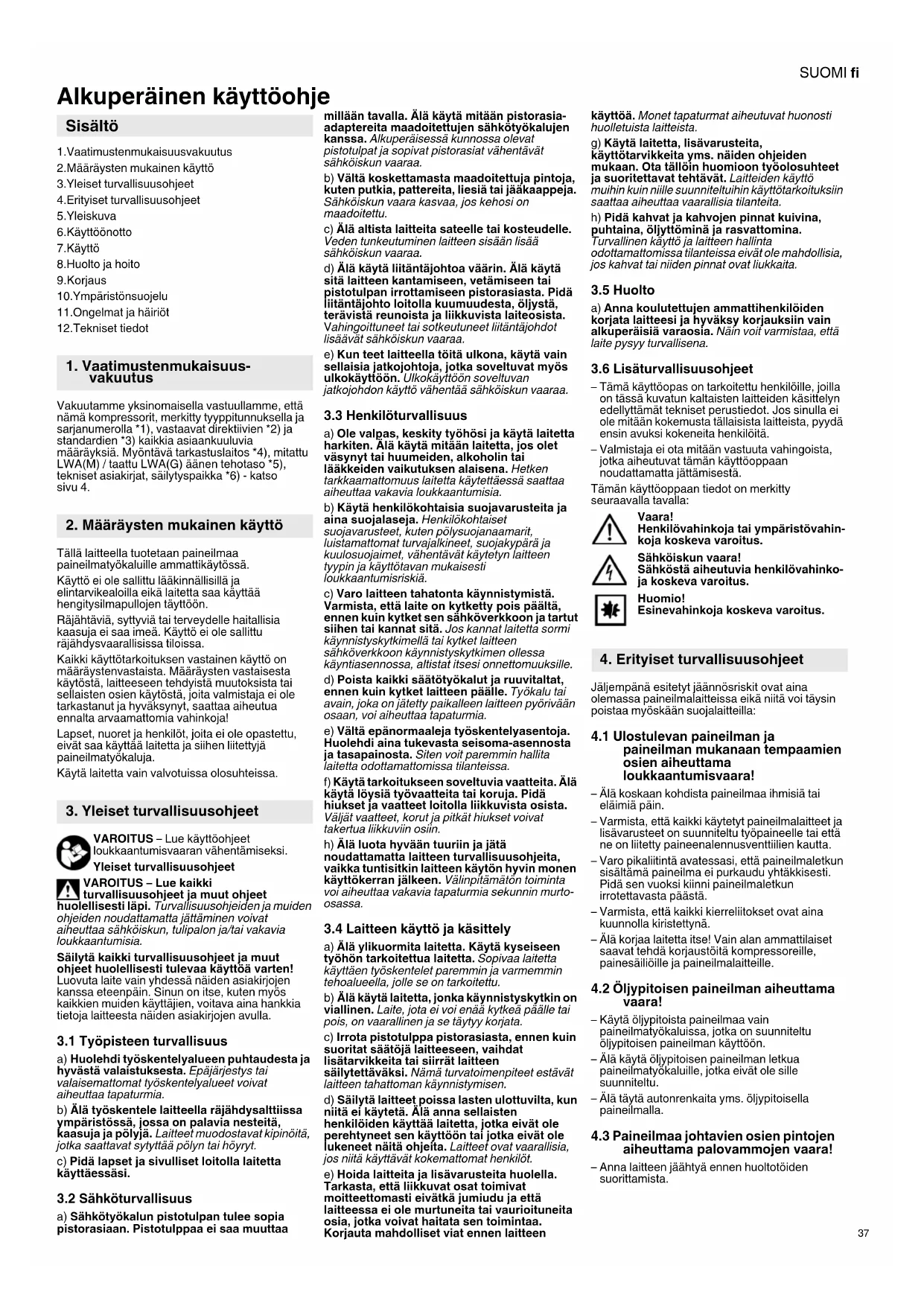

KÄYTTÖOHJE Mega 40050 D METABO

Alkuperäinen käytöohje

Sisälto

1.Vaatimustenmukaisuusvakuutus

2.Maaraysten mukainen käytö

3.Yleiset turvallisuusohjeet

4.Erityiset turvallisuusohjeet

5.Yleiskuva

6.Kayttoonotto

1. Kaytto

8.Huolto ja hoit

9.Korjaus

10.Ymparistonsuojelu

11.Ongelmat ja hairiot

12.Tekniset tiedot

1. Vaatimustemmukaisuusvakuutus

Vakutamme yksinomaisella vastuullamme,ettana mānkompessorit, merkitty tyypitunnuksella ja sarjanumerolla *1), vastaavat direktivien *2) ja standardien *3) kaikkia asiaankuluvia maarayksiä. Myontävā tarkastuslaitos *4), mitattu LWA(M)/taattu LWA(G) aänen tehotaso *5), tekniset asiakirjat, sailytyspaikka *6)- katso sivu 4.

2. Määräysten mukainen käytö

Talla laitteella tuotetaan paineilmaa paineilmatyokalulle ammattkaytossa.

Käytö ei ole salittu läkkinnällisillä ja elintarvikealoilla eikä laitetta saa käyttä hengityslmapullöjen täytöön.

Rajāhtāvi, sytyvi, tai terveydelle haitallisia kaasaju e saa imea. Käytö e ole salittu rajahdyvaaralissisa tiloissa.

Kaikki käytöktarkoituksen vastainen käytö on märäystenvastaista. Märäysten vastaisesta käytösta, liaitteeen tehdyista muutoksista tai sellaisten osien käytösta, joita valmistaja ei ole tarkastanut ja hyväksynt, saattaa aiheutua ennalta arvaamattomia vahinkoja!

Lapset, nuoret ja henkilot, joita ei ole opastetu, eivat saa kayttaa laitetta ja sihen liettyja paineilmatyokaluja.

Käytä laitetta vain valvotuissa olosuheissa.

3. Yleiset turvallisusuohjeet

VAROITUS - Lue käytöohjeit
loukkaantumisvaaran vahentämiseksi
Yleiset turvallisuusohjeet

VAROITUS - Lue kaikkirurvallisuusohjeet ja muut o

huolellisesti lapi. Turvallusuusheiden ja muiden ohjeiden noudattamatta jattaminen voivat aiheuttaa sahkokiun, tulipalon ja/taivakavia loukkaantumisia.

Sälytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käytöä varten! Luovuta laite vain yhddessa näiden asiakirjojen kanssa eteenpään. Sinun on itse, kuten myos kaikkien muiden käytäjänen, voitava aina hankkia tietaja laitteesta näden asiakirjojen avulla.

3.1 Työpisteen turvallisuus

a) Huolehdi työkentelyaleuen puhtaudesta ja hyvästä valiaistuksesta. Epäjärestys tai valaisemattomat työkentelyalueet voivat aiheuttaa tapaturmia.

b) Alä työskentele laitteella rajähydysalttiissa ympäristössa, jossa on palavia nesteitä, kaasaanja poljja. Laitteet muodostavat kipinoitä, jotka saattavat sytyttä polyn tai hóryt.

c) Pida lapset ja sivulliset loitolla laitetta kayttäessä.

3.2 Sahkoturvallisuus

a) Sähkötyokalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa

millaan tavalla. Alä käytä mitään pistorasiadapteerea maadoitettuken sähkötyokalujen kansa. Alkuperäisesa kunnossa olevatpistotulpat ja sopivat pistorasiat vahentavatsähköiskun vaaraa.

b) Välta koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesi tai jäkaappeja. Sähköskun vaara kasvaa, jos kehosi on maadoitellu.
c) Alä altista laitteita sateelle tai kosteudelle.
Veden tunkeutuminen laitteen sisān lisāa sahköiskun vaaraa.
d) Alä kaytä liitantäjohtoa vaärin. Alä kaytä sita laitteen kamtamiseen, vetamiseen tai pistotulpan irrottamisen pistorasiasta. Pida liitantäjohto loittola kuumuudesta, öljysta, teravista reunoista ja likkuvista laiteosista. Vahingoottuneet tai sokeutuneet liitantäjohdot lisävat sähköskun vaaraa.
e) Kun teet laitteella toitä ulkona, kayta vain sellaisia jatkojohtoja, jotka soveltuvat myosulkokaytfoon. Ulkokayttoen soveltuvan jatkojohden kayttovahentaa sahköskun vaaraa.

3.3 Henkiloturvallisuus

a) Ole valpas, keskity työhosi ja käytä laitetta harkiten. Äla käytä mitään laitetta,Jos olet väsnyt tai huumeiden, alkohalin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus laititta käytetäesssa saattaa aiheuttaavakavia loukkaantumisia.
b) Kayta henkilkohtaisia suojavarusteita ja aina suojalaseja. Henkilkohtaiset suojavaristeju, kuten polyssuojanaamarit, luistamattomat turvajalkineet, suojakypara ja kuulosuojaimet, vahentavat kaytetyn laitteen tyypin ja kayttotavan mukaisesti loukkaantumisriskia.
c) Varo laitteen tahatonta kaynnistymista.
Varmista, etta laite on kyketty pois paalta,
enne kuin kykt sen sahköverknoon ja tartut
siihen tai kann sita. Jos Kannat laitetta sormi
kaynnistnyskytkimellai tai kykt laitteen
sahköverknoon kaynnistnyskytkimen ollessa
kayniasennossa, altistat itsesi onnettomuukshire.
d) Poista kaikki säätötyokalut ja ruuvitalt, ennen kuin kytket laitteen paälle. Tyokalu tai avain, joka on jätetty paikalleen laitteen pyörivään osaan, voi aiheuttaa tapaturmia.
e) Välta epanormaaleja työskentelyasentoja. Huolehdi aina tukevasta seioma-asennosta ja tasapainosta. Siten voit paremn min hallita laitetta odottamattomissa tilanteissa.
f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä lóysiä työvaatteita tai kojuja. Pidä hiukset ja vaatteet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua likkuviin osii.
h) Alä luota hyvään tuuriin ja jatā noudattamatta laitteen turvallisuusohjeita, vaikka tuntisitkin laitteen käytön hyvin monen käytökerran jälkeen. Valinpätamaton toiminta voi aiheuttaa vakavia tapaturmia sekunnin murtosassa.

3.4 Laitteen kaytto ja kasittely

a) Alä ylikuormita laitetta. Käytä kyseseen työhön tarkoitetta laitetta. Sopivaa laititta käytäen työskeentelet paremmi ja varmemmin tehoalueella, jolle se on tarkoitettu.
b) Alä kāytä laitetta, Jonka käynnistysktytk in viallinen. Laite, jota ei voi ena kytkepaalle tai pois, on vaarallinen ja se tatyj korjata.
c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat saatojā laitteeseen, vaihdat lisātarvikkeita tai siirrat laitteen saiyeltetävasksi. Namā turvatoimenpitee estavat laitteen tahattoman kaynistymisen.
d) Säilytä laitteet poissa lasten ulottuvilta, kun niita ei käyteta. Alä anna sellaisten henkildönen käytta laitetta, jotka eivat ole perehntyeneen sen käyttoän tai jotka eivat ole lukeneet naita ohjeita. Laiteet ovat vaarallisia, sos niitta käyttavat kokemattomat henkilöt.
e) Hoida laitteita ja lisavarusteita huolella.
Tarkasta, etta likkuvat osat toimivat
moitteettomasti eivatkajuniudu ja etta
laitteessa eie ole murtuteita tai vaurioituneita
osia, jotka voivat Haitata sen toimintaas.
Korjauta mahdolliset viat ennen laitteen

kayttoa. Monet tapaturmat aiheutuvat huanosti huolletuista laitteista.

g) Kayta Iaitetta, lisavarusteita, kayttotarvikkeita yms. naiden ohjeiden mukaan. Ota talloin huomioon tyolosuheet ja suoritettav tehtavat. Laitteiden kaytto muihin kuin nille sunniteituihin kayttokoltuksiin saattaa aiheuttaa vaarallisia tilanteita.
h) Pida kahvat ja kahvojen pinnat kuivina, puhtaina, olyttomina ja rasvattomina. Turvalainen kaytto ja laiteen hallinta odottamattomissa tilanteissa eivat ole mahdolisia, jos kahvat tai niiden pinnat ovat liukkaita.

3.5 Huolto

a) Anna koulutettujen ammattihenkilöden korjata laitteesji hyväksy korjauksiin vain alkuperäisäravaosia. Nain voit varmistaa, etta laite pssyy turvallisena.

3.6 Lisāturvallisuusohjeet

-Tamä kaytöopas on tarkoitetu henkilöille, joilla on tassā kuvatun kaltaisten laitteiden käsittelyn edellyttamat tekniSET erputiedot. Jos sinulla ei ole mitään kokemusta tällaisista laitteista, pyyda ensin avuksi kokeneita henkilöitta.
- Valmistaja e ota mitään vastuuta vahingoista, jotka aiheutuvat tāmākaytöoppaan noudattamatta jattamisesta.

Tämän käytöoppaan tiedot on merkitty seuraavalla tavalla:

Vaara!

Henkilovahinkoja tai ymparistovahinkoja koskeva varoitus.

Sahköiskun vaara!

Sähköstä aiheutuvia henkilövahinkoja koskeva varoitus.

Huomio!

Esinevahinkoja koskeva varoitus.

4. Erityiset turvallisuusohjeet

Jäljempänä esitetyt jännösriskit ovat aina olemassa painelmalaiteissa eika niitta voi täysin poistaa myoskäan suojaläitteila:

4.1 Ulostulevan paineilman ja paineilman mukanaan tempaamien osien aiheuttama loukkaantumisvaara!

• Alä koskaan kohdista paineilmaa ihmisii tai elaimi pain.
  Varmista, etta kaikki kaytetyt paineilmalaitteet ja lisavarusteet on sunnittelu tyopaineelle ta etta ne on litetty paineenalensunventiien kautta.
• Varo pikaliitā avatessasi, etta paineilmaletkun sisāltāmā paineilma el purkaudu yhtäkkisesti. Pida sen vuksi kiinni paineilmaletkun irrotettavasta paëstā.
• Varmista, etta kaikki kierreliitokset ovat aina kuunnolla kiristetynä.
• Alä korjaa laitetta itsel Vain alan ammattilaiset saavat tehdä koraustöitä kompressoreille, pannesaliöille ja paineilmalaitelle.

4.2 Oljypitoisen paineilman aiheuttama vaara!

• Käytä öljypitoista paineilmaa vain paineilmätyokaluissa, jotka on sunnitteltu öljypitoisen paineilman käytöän.
• Alä kāyī tā oljypitōisen paineilman letkua paineilmatyōkaluille, jotka eivāt ole sille suunnǐltu.
• Alä tayta autonrenkaita yms. öljypitoisella paineilmalla.

4.3 Paineilmaa johtavien osien pintojen aiheuttama palovammojen vaara!

• Anna laitteen jähtyä ennen huoltotöiden suorittamista.

SUOMlfi

4.4 Liikkuvien osien aiheuttama Ioukkaantumis- ja puristumisvaara!

• Alä ota tātā laitetta kāyttoön ilman asennettuja suojalaitteita.
• Ota huomion, etta laite kaynnistyy automaattisesti, kun se on saavuttanut vahimmaispaineen! - Varmista ennen huoltotoden aloittamista, etta laite on irrottuv verkkovirrasta.
• Varmista, etteki käynistettäessä (esimerkiki shuhtotoiden jälkeen) sahkolaiteessa ole enaa asennustyokaluja tai irrallia osia.

4.5 Riittämattomästa henkilokohtaisesta suojavarustuksesta aiheutuvat vaarat!

-Kayta kuulosuojaimia.
-Kayta suojalaseja.
- Käytä hengityssuojainta polyä tuottavissa toissä
taiJos toiden yhtydessa voi muodostua
terveydelle haitallisia kaasuja, sumuja tai
hönyjä.
-Kayta soveltuvaatyovaatetusta.

-Kayta Iiukumattomia kenkia.

4.6 Laitteen vioista aiheutuvat vaarat!

-Hoida sahkolaitetta ja lisarvikkeita huolellisesti. Noudata huoltemaarayksia.
Tarkista laite ennen jokaista kayttokertaa
mahdollisten vaunioiden varalta: Ennen kuin
jatkat laitteen kayttöä, varmista, etta
suojalaitteet tai pienia vauroiota saaneet
laiteosat toimivat moitteettomasti annetujen
maaräyksien mukaisesti. Vauroituneen laitteen
saa ottaa uudelleen kayttöän vasta sitten, kun
se on korjattu ammattilaitoiseisi kuntoon.
Tarkasta, toimivatko likkuvat osat moitteetomastij ja etteivat ne ole jumissa. Kaikkien osien tayty olla oikein asennettuna ja tayttta kaikki vaatimukset, jotta sahkolaitteen moitteeton toiminta voidaan taata.
VaurioiTuneet suojalaitteet tai osat taTyty korjatai tai vailtae asianmukaisesti valtuutetun ammattikorjaamon toimesta.

4.7 Lisāturvallisuusohjeet

-Huomioi kulloisissakin luvuissa esitetyt erityiset turvallisuusohjeet.
- Huomioi tarvittaessa kompressorien ja paineilmatyokalunen kasittelya koskevat erityiset yosuojielu-tai tapaturmantjuntamaraarkyset.
Noudata valvottavien laitteistojen kaytosta annettuja laillisia maarayksia.
-Ota Iaitteen kaytossa ja varastoinnissa huomiono, etta ulosvalu lauhdevesi ja muut kayttoaineet likaavat ymparistoa ja voivat aiheuttaa ymparistovahinkoja.
-Ota ymparistotekijat huomioon.

4.8 Laitteessa olevat symbolit (riippuvat mallista)

Lue kayttoopa.

Varoitus kuumien osien koskettamisesta
aiheutuvista henkilovahingoista.

Käytä suojalaseja.

Varoitus automaattisesta kaynnistymisesta.

Varoitus vaaralliseta sahkjannitteesta.

Taattu aen tehotaso.

Ota huomionkierosunta.

4.9 Turvalaitteet

Varoventtiilli

Jousikuormitteinen varoventtiili (4) havahtuu, kun suurin salitttu paine ylitty.

5. Yleiskuva

Katso sivu 2.

1 Ilmanpuristin
2 Painesäijö
3 Lauhdeeden ulostuloaukko
4 Varoventtiili
5 Painemittari - saatopaine
6 Painesaadin
7 Painemittari -saliopaine
8 Kaytokytkin
9 Ilmansuodatin /Ilmansuodattimen kotelo
10 Oljynsulkutulppa
11 Oljyn tarkkailulasi
12 Oljynpoistotulppa
13 Paineilmalitanta (pikaliitin, ei esiasennettu), saatamaton ilmanpaine
14 Kilahihnan suojaritila
15 Kuljetuskahva
16 Kaapelikela
17 Suodatin/paineensäedin
18 Paineilman voitelulaite
19 Paineilmaliitanta (pikaliitin), saedetty, suodatetu, oljton paineilma
20 Paineimaliitanta (pikaliitin), saadetty, suodatetu, oljypitoinen paineima
* riippuu mallista ja varusteista

6. Kayttoönotto

6.1 Kokoonpano (riippuu mallista)

1. Asenna pyorat kuvan mukaisesti (katso kuva A, sivu 3).
2. Asenna paineilmaliitanta (13) kuvan mukaisesti (katso kuva B, sivu 3).

6.2 Lauhdeveden poistoaukon tarkastus

Varmista,etta lauhdeveden poistoaukko (3) on suljettu.

6.3 Oljymaaran tarkastus

Tarkasta ilmanpuristimen oljymaärä oljyn tarkkailulasista (11). Lisaa tarvittaessa oljya oljyn tarkkailulasin (11) puolivaliin. Oljylaatu, katso luku 12. Tekniset tiedot.

1. Ruuvaa auki oljynsulkutulppa (10).
2. Lissä öljyä öljyn tarkkailulasin (11) puolivaliin tai merkintaan asti.
3. Ruuvaa oljynsulkutulppa (10) takaisin kiinni.

6.4 Paineilmaoljyn taytto

(Katso kuva C, sivu 3).

1. Ruuvaa paineilman voitelulaite (18) auki.
2. Lisaa paineilmaoliya: Oljyn pinnantason on oltava molempien merkintojen valissa.
3. Ruuvaa paineilman voitelulaite (18) takaisin kiinni.

6.5 Asennus

Laitteen asennuspaikan pitä olla seuraavien vaatimusten mukainen:

-kuiva, pakkaselta suojattu

• kestāvā, vaakasuora ja tasainen alusta.

Virheellinen asennus voi aiheuttaa vakavia tapaturmia.

-Varmista, etta laite ei paae rullautumaan pois, kaatumaan tai liukumaan.
-Suojalatteisin ja kayttoosiin pitaa aina olla esteeton paasy.
- Älä sijoita laitetta sivuttain. Öljyä voi valuua ulos!

6.6 Kuljetus

• Älä sijoita laitetta sivuttain. Öljya voi valu ulos!

• Alä vedä laitetta letkusta tai verkojohdosta. Kuljeta laite kuljetuskahvasta (15).

7. Kayltö

7.1 Verkkoliitanta

Vaara! Sahkojannite.

Ota laite kayttoin ainoastaan kuivassa ymparistossa.

Käytä laitetta ainoastaan virtalähteessä, joka tayttä seuraavat vaatimukset: Pistorasiat märäysten mukaisesti asennettu, maadoitettu ja tarkastettu, sulakkeet tekisten tietojen mukaisesti.

Asenna verkkjoho siten, etta se ei hairitse tyoskentelya eikä voi vahingoittua.

Tarkasta joka kerta, etta laite on pois paälä kytkettyna, ennen kuin liität pistolulpan pistorasian.

Suojaa verkkjoho'to kumuudelta, syovyttaviltanesteilta ja teraviltakulmita.

Käytä vain sellaisia jatkojohtoja, joiden johtimien lapimitta on riittävä (katso luku 12.Teknisitetod).

Käytä ulkokaytönn solveltuvia jatkojhtoja. Käytä ulkona vain tahan tarkoitukseen hyväksyttyja vaastaavastí merkittyjä jatkojhtoja.

Alä kytke kompressora pois paälta vetamällä pistotulppa irti pistorasiasta, vaan sammuta se kayttökykimella.

Kytke aina ensin eteen FI-suojakytkin (RCD),jonka maks. laukeamisvirta on 30mA

Vaihtovirtamalli: Tarkasta

kiertosunta!

Vaiheiden asennuksesta riippuen on mahdollista, etta mootorin kiertosunta on virheellinen. Se voi vauroiottaa laitetta. Tarkasta sen vuksi jokaisen uudelen liitannan jilkeen kiertosunta. Ilmanpuristimen hihnapyoran pitaa pyoria nuolen suuntaan (kilahihnan suosasaleikossa (14)).

Jos kiertosuunta on virheellinen, pitäa vaiheet vaihtaa verkkopistokkeessa.

1. Irrota pistolulppa verkosta.
2. Vaihda vaiheet kuvan mukaisesti ruvivittalta (katso kuva D, sivu 3): Paina kynti truvivittalta hieman sisaaen ja kaannna 180^

7.2 Paineilman tuotanto

1. Kytke laite paallee kayttokytkimella (8) ja odota, kunnes sailiöen immäispaine on saavutettu (kompressori kytkeyty pois paälta). Sailiopaine naytetaan sailiön poinemittarissa (7).

Huomio!

Asetettu saatopaine ei saa olla suurempi kuin liettyjen paineimatyokalujen enimmaskayttopaine!

1. Saàdā saatopaine paineensaattimella (6). Ajankohtainen saatopaine naytetaan saatopaineen painemittarissa (5).
2. Liīṭā paineilmaletku paineilmalitāntān:

Paineilmalitanta (13) sātāmattomalle, suodattamottomalle paineilmalle
-Paineimalitantä (19) saadetylle, suodateulle, oljytomalle paineilmalle
Paineilmaliitanta (20) saadetylle, suodateulle, olyploiselle paineilmalle (olymara saadetaan saatoruuvilla (katso kuva E, svulla 3).

1. Liita paineilmatyokalu. Nyt voit tyoskennellapaineilmatyokalulla.
2. Kyte laite pois paàltä,Jos et halua valittomasti jatkaa tyoskentelya.Vedā sen jälkeen myos potistolppa iri pistorasiasta.
3. Päästa painesällon lauhdevesi paivittain ulos lauhdeveden poistoakosta (3).

8. Huolto ja hoito

Ennen kaikkia laitteelle suoritettavia toitä:

Kytke laite pois päältä. Irrota pistotulppa verkosta. Oodota kunnes laite on pysähtynyt. Varmista, etta laite ja kaikki käytetyt paineilmätyokalut seksä lisavarusteet ovat paineettomia.

Anna laitteen ja kaikkien käytettyjen paineilmatyokalujen sekä lisavarusteiden jähtya.

Kaikkien laitteelle suoritettavien toiden jalkeen:

Ota kaikki suojalaitteet uudelseen kaytttoon ja tarkasta ne. Varmista, etta laitteessa ei ole mitaan tyokalaja tai muita vastaavia esineita.

Tassä luvussa kuvattuja huoTo- ja korjaustöitä laajempia toitä saavat suorittaa vain alan ammattilaiset.

8.1 Tärkeitä tietoja

Huollot ja tarkastukset tulee suunnitella ja suorittaa laillisia maarayksiä noudattaen laitteen asennuksen ja kayttotavan mukaisesti.

Tarkastusviranomaiset voivat vaatia vastaavien dokumenttien esittamista.

8.2 Säännöllinen huolto

Huomio!

Tarkasta uudesta ilmanpuristima (1)
sylinterikannen pultit (katso luku 12.Teknisitetod) ensimmästen 50 ja 250 käytöttunnin jälkeen.

Ennen toiden aloittamista

Tarkasta paineilmaletkut vauroiden varalta ja vaihda ne tarvittaessa uusin.
-Tarkasta kierreliitosten kunnollinen kiinnitsys, tarvittaessa kirista.
Tarkasta liitantajoho vaurioiden varalta, ja anna tarvittaessa sahkoalan ammattilaisen vaihtaa se.
-Tarkasta paineilman voitelulaitteen (18) oljymara. Lisa tarvittaessa paineilmaoliyja

Päivittäin

• Päastä painesäälön lauhdevesi ulos lauhdeveden poistoakosta (3).

50 käytötninn valein

-Puhdista ilmansuodatin (9) (katso kuva F, sivu 3).
- Tarkasta ilmanpuristimen öljymääröljyn tarkkailulasista (11) ja lisa tarvittaessa öljya. (Katso luku 6.)
- Valuta kondenssivesi pois suodatin/ paineensaatimesta (17).
Puhdista suodatin/paineensaatimen ilmansuodatin tai vaihda se uuteen. (Katso kuva G, sivu 3).
Tarkasta kilahihna (katso kuva H, sivu 3): Ruuvaa kilahihnan suojartilla (14) Irti. Tarkasta kilahihna, krista tarpeen vaatiessa tai vaihda uuteen. Kilahihnan kristamiseksi avaa nejra ruvvia moottorin jalustasta ja siirra moottoria. Krista uudelleen moottorin jalustan ruuvit. Asenna kilahihnan suojartilla (14) takaisin paikalleen.

250 käytötninn välein

-Puhdista ilmansuodatin (9) tai vaihda se uuteen (katso kuva F, sivu 3).

500 kayttotunnin valein

• Päastä kaikkö oljy ulos oljynpoistotulpasta (12) ja tāytä uudella oljylla. (Katso luke 6.)

1000 käytötninn valein

• Anna tarkastuksen suorittaminen huoltokjarmaon tehtavaksi. Se lisäa merkittāvasti kompressorin kayttökää.

8.3 Laitteen sailytys

1. Kytke laite pois pälä tja vedä pistotulppa irti pistorasiasta.
2. Tee painesaillio ja kaikki liitetyt paineilmatyokalut paineettomiksi.
3. Päastä painesällön lauhdevesi ulos lauhdeveden poistoaukosta (3).

4. Sälytä laite siten, etta asiattomat eivat pääse käynistämään sitä.

5. Alä sijoita laitetta sivuttain. Oljya voi valu ulos!

Huomio!

Alä saïytä laietta suojaamattomana ulkona tai kosteissa tiloissa.

Pakkasvaaran uhatessa

Huomio!

Pakkanen (< 5^) rikkoo laitteen ja lisavarusteet, koska niissa on aina vettä Pura laite ja lisavarusteet pakkasaaran aikana ja sailytä ne pakkaselta suojassa.

9. Korjaus

Vaara!

Vain sahkoalan ammattilaiset saavat korjata naita laitteita!

Jos Metabo-laitteesi tarvitsee korjausta, ota yhlettytta Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

10. Ymparistonsuojelu

Vaara!

Painesälion lauhdevedessä on oljyäämä ja/tai ymparistöle vahingollisia epapuhtauktsi. Havita lauhdevesi ymparistóystavalliseti vastaavien keräyspisteiden kautta!

Vaara!

Suodatin/paineensaatimen kondenssivedessa on oljyämiä ja/tai ymparistolle vahingollisia epapuhtauksia. Havita lauhdevesi ymparistoystavallisesti vastaavien kerayspisteiden kautta!

Vaara!

Hävita käytetty olj ilmanpuristesta ympärastystavällisesti vastaivien kerayspisteiden kautta!

Noudata käytösta poistetujen koneiden,
pakausten ja lisāvarusteiden
ymparistōystāvāllistaḥavittāmīsta ji kerratstā
koskevia kansallisi mārāyksiā.

Vain EU-maille: Alā havīta laitteita kotitalousjätteiden mukana! Eurooppalaisen sahko- ja elektroniikkalaiiteromusta annetun direktivin 2002/96/EY ja kansallisten lakisovellusten mukaisesti pitāa kāytösta poistettavat laitteet kerā erikseen ja toimittaa ymparistöa saastāvāan kierratykseen.

11. Ongelmat ja häiriöt

Vaara!

Ennen kaikkia laitteelle suoritettavia toita:

Kytke laite pois paälta. Irrota pistotulppa verkosta. Odota kunnes laite on pysähtynyt. Varmista, etta laite ja kaikkä kaytetyt paineilmatyokalut sekä lisavarustee ovat paineettomia. Anna laitteen ja kaikkien kaytetytjen paineilmatyokalujen sekä lisavarusteiden jaähtya.

Tässä luvusa kuvattuja toitälaajemmat työtsaa suorittaa vain sahköalan ammattlainen tai maassasi toimva houltollikkeemmè.

Kaikkien laitteelle suoritettavien toiden jälkeen:

Ota kaikki suojalaiteet uudelseen kaytttoon ja tarkasta ne. Varmista, etta laitteessa ei ole mitaan ytokaluja tai muita vastaavia esineita.

Kompressori ei toimi:

Ei verkkojannitett.

-Tarkasta sahkjohto, pistotulppa, pistorasia ja sulake.

Lian alhainen verkkojannite.
-Kaytavain sellaisia jatkojohtoja, joiden johtimien lapimitta on riittava (katso luku 12.Teknisetiedot).Laitteen ollessa kylma: Valta jatkojohdon kaytamista. Laitteen ollessa kylma: Paastapainetta ulos pinesaillosta.
- Kompressori on kytkeytyny tois paalta, koska pistotulppa on irrotettu pistorasiasta, kun laite on ollut kaynissna.
- Kytke compressori ensin pois paälta käytökykimellä (8) ja kyte se sen jälkeen uudelleen paälle.
- Moottori ylikuumentunut, esim. riittamattoman ilmanvaihdon vuoksi (jaahdytsrivat peitossa).
-Kytke kompressori pois pälta kayttokytkimellä (8).
- Poista ylikuumenemisen aiheuttaja. Anna jäahtya noin kymmenen minuutin ajan.
-Kytke kompressori uudelleen paalle kayttokytkimella (8).

Kompressori toimii, mutta ei muodostarittavaa painetta.

Lauhdeveden poistoaukkoo ei ole tiivis

• Varmista, etta lauhdeveden poistoaukko (3) on suljetti.
  Tarkasta poistotulpan tiiviste, vaihda tarvittaessa uuteen.

Takaiskuventtili vuotaa.

• Anna huoltokorjaamon huoltaa takaiskuventtili.

Paineilmatyokalu ei saa riittavasti painetta.

Painesaadintaei ole kierretty riittavan auki.
-Kierrpainsaadin (6) enemman auki.
- Kompressorin ja paineilmatyokalun välinen letkuliitos vuotaa.

Tarkasta letkulitos, vaihda tarpeen vaatiessa vahingoittuneet osat uusin.

12. Tekniset tiedot

Silykyset sivulla 3 annetuille tiedoille.

Pidätämme oikeuden tehdä tekniisen kehityksen vaatimia muutoksia.

A =äytöteho F=

L_eff =tehollinen tuottomäärä 80% enimmäispaineella

p = e n i m m a V=säiliön koko

a =ilmanpoistoaukkojen lukmuäärä

z =sylinteriluku

Nm =sylinterikannen pulttien kiristysmomentti

n0 =enimmäiskierrosluku

G =jatkojohtoen suurin kokonaispituus ja johtimien lapimitta

A = mitat (PxLxK)

Tmax =suurin sallittu varastointi/-

kaytloampotila

Tmin =alhaisin salittu varastointi- / kaytollampotila

Oel =oljymärä ja -laatu oljynvaihdossa (rippuu mallista)

m =paino

* = joidenkin componenttien kaytioka, esim. takaiskuventtillin tiiviste, lyhenee huomattavasti, sos compressoria kaytetaan korkeissa lampotiloisa (suurimmassa salitussa tai sitakorkeammassa varastointi-/kaytolampotilassa).

** = lamptolissa, jotka alittavat alhaisimman sallitun varastoini- · kaytloamptolan on lauhdeveden jaatmisvaara painsaillissaa.

Annetut tekniset tiedot oval toleranssien mukaisia (vastaavat kyseisia voimassa olevia standardeja).

A Paastovot

Nama arvot mahdollistavat laiteen paaastrojen
arviormisen ja erilaisten laitteiden keskinaisen
vertailun. Kuloisistakin kayttolosuhteista ja
laitteen tai kayttotarvikkeiden kunnosta riippuen
todellinen kuormitus voi olla kyseisia arvoja
suurempi tai pienempi. Ota arvioinnissa huomion
tyotaout ji vahaisemman kuormituksen jaksot.
Maàritā nàma tekijat huomioiden arviotujen
arvojen perustella käytäjan sujoaamisen

SUOMlfi

vaadittavat toimenpiteet esim. tyonjärestelynn littyvat toimenpiteet.

Tyypillinen A-painotettu aanitaso:

LpA =aen painetaso

Lw =aen tehotaso

LWA(M) =mitattu aen ten tehotaso 2000/14/EY

mukaan

LwA(G) =taatt aen tehotaso 2000/14/EY

mukaa

Käytä kuulonsuojaimia!

K_DA , K_WA = epa varmuus

Typpikilvessä olevat tiedot:

A Valmistaja
B Tuote-, malli-, sarjanumero
C Laitenimitys
D Liitantajannite / tajuus
E Nimellisottoteho
F Nimellisvirta / suojausluokka
G Enimmäiskierrosluku
H Enimmaispaine
I CE-merkinta-tamalaite tayttaa EU-direktiivien
vaatimukset
vaatmuksenmukaisuusvakuutuksen
mukaisesti
J Valmistusvuosi
K Imuteho
L Tayttoteho
M Kierrosluku - ilmanpuristin
N Sylinteriluku
O Saillion koko
P Havittamissymboli (katso luku 10.)
