| Produkttyp | Luftkompressor |
| Märke | Metabo |
| Modell | Mega 40050 D |
| Användning | Professionell |
| Matning | Elnät |
| Tryckbehållare | Ja |
| Max. tryck | Varierar beroende på modell |
| Luftflöde | Varierar beroende på modell |
| Antal uttag | Upp till 3 snabbkopplingar |
| Tryckreglering | Regulator med manometer |
| Filtrering | Luftfilter + filterregulator |
| Smörjning | Inbyggd luftsmörjare |
| Skydd | Säkerhetsventil, RCD rekommenderas |
| Motor | Elektrisk, remdrift |
| Ljudnivå | Hörselskydd krävs |
| Rutinunderhåll | Daglig kondensavtappning, oljekontroll, rengöring av luftfilter var 50:e timme |
| Oljebyte | Var 500:e drifttimme |
| Reparationer | Endast av kvalificerade tekniker |
| Reservdelar | Tillgängliga på www.metabo.com |
| Överensstämmelse | CE-direktiv, försäkran ingår |
| Transport | Transporthandtag, dra inte i slangen |
Vanliga frågor - Mega 40050 D METABO
Användarfrågor om Mega 40050 D METABO
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Kompressor i PDF-format gratis! Hitta din manual Mega 40050 D - METABO och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. Mega 40050 D av märket METABO.

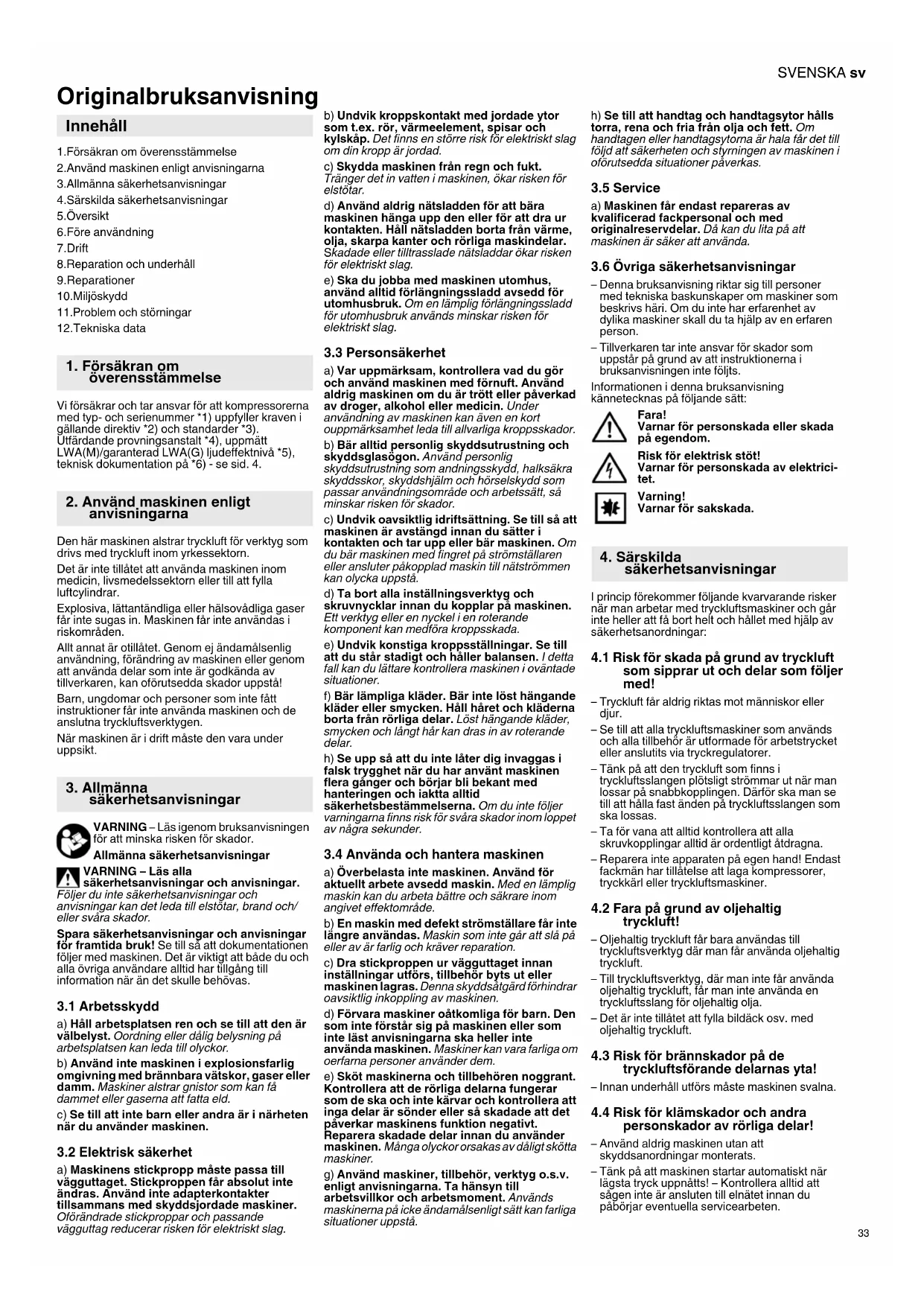

BRUKSANVISNING Mega 40050 D METABO
1.Forsakran om overensstammelse
2.Anvand maskinen enligt anvisingarna
3.Allmanna sakerhetsanvisiningar
4.Sarskilda sakerhetsanvisningar
5.Oversikt
6.Fore anvandning
7.Drift
8.Reparation och underhall
9.Reparationer
10.Miljöskydd
11.Problem och störmingar
12.Tekniska data
1. Forsakran om overensstammelse
Vi forsakrar och tar ansvar for att kompressorerma med typ- och serienummer *1) uppyller kraven i gallande direktiv *2) och standarder *3). Utfardande provningsanstalt *4), upmatt LWA(M)/garanterad LWA(G) ljudeffektniva *5), teknsik dokumentation pa *6)- se sid. 4.
2. Använd maskinen enlgit anvisingarna
Den har maskinen alstrar tryckluft for verktyg som drives med tryckluft inom yrkessektorn.
Det ar inte tillatet att anvanda maskinen inom medicin, livsmedselsektorm erll till att fylla luftcylindrar.
Explosiva, lättantändiga eller halsvädliga gaser fär inte sugas in. Maskinen fär inte användas i riskområden.
Allt annat ar ottilatet. Genom ej andamalsenlig anvandning, foranding av maskinen erer genom att annvanda delar som inte ar godkanda av tilverkaren, kan oforutsedda skador uppsta!
Barn,ungdomar och personor som inte fatt instruktioner far inte anvanda maskinen och de ansolutna tryckluftsverktygen.
När maskinen ar i drift mäste den vara under uppsikt.
3. Allmanna sakerhetsanvisiningar
VARNING-Lasigenbbruksanvisingen for att minska risken for skador. Allmanna sakerhetsanvisiningar
VARNING - Läs alla sakerhetsanvisningar och anvisningar. Foljer du inte sakerhetsanvisningar och anvisninger kan det leda till elstötar, brand och/ eller svåra skador.
Spara sakerhetsanvisningar och anvisningar for framtida bruk! Se till sa att Dokumentationen foljer med maskinen. Det ar viktigt att bade du och alla ovriga anvandare alltid har tilgangt till information nar an det skulle behovas.
3.1Arbetsskydd
a) Håll arbeitsplatsen ren och se till att den är valbelyst. Oordning eller dalg belysning pa arbeitsplatsen kan leda til olyckor.
b) Använd inte maskinen i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Maskiner alstrar gnistor som kan fä dammet eller gaserna att fatta eid.
c) Se till att inte barn aller andra ar i narheten\
när du använder maskinen.
3.2 Elektrisk sakerhet
a) Maskinens stickpropp maste passa till vagguttaget. Stickproppen far absolut inte andras. Anvand inte adapterkontakter tillsamans med skyddsjordade maskiner. Oforandrade stickproppar och passande vagguttag reducera risken for elektriskt slag.
b) Undvik kroppskontakt med jordade ytor som t.ex. ror, varmeelement, spisar och kylskap. Det finns en storre risk for elektriskt slag om din kropp ar jordad.
c) Skydda maskinen fran regn och fukt. Tranger det in vatten i maskinen, okar risken for elstotar.
d) Använd aldrig natsladden for att bara maskinen hänga upp den erler for att dra ur kontakten. Hall natsladden borta frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade ell tiltrasslade natsladdar ökar risken for elektriskt slag.
e) Ska du jobba med maskinen utomhus, använd alltid förlängningssladd avsedd für utomhusbruk. Om en lamplig förlängningssladd für utomhusbruk används minskar risiken für elektriskt slag.
3.3 Personsakerhet
a) Var uppmärksam, kontrollera vad du gör och använd maskinen med fornuft. Använd aldrig maskinen om du är trött eller paverkad av droger, alcohol ether medicin. Under användning av maskinen kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bar alltid personlig skyddsutrustning och skyddsglasogon. Anvand personlig skyddsutrustning som andningsssyydd, halksakra skyddsskor, skyddshjalm och horselskydd som passar anvandningsomrade och arbetssatt, sa minskar risken for skador.
c) Undvik oavsiktlig idrftsattning. Se till sa att maskinen ar avstangd innan du satter i kontakten och tar upp erler bar maskinen. Om du bar maskinen med fingret pa stromstalaren erler ansluter paskopplad maskin till natstrommen kan olycka uppst.
d) Ta bort alla installingsverktyg och skruvnycklar innan du koplar pa maskinen. Ett verktyg ell er nyckel i en roterande component kan medfora kroppsskada.
e) Undvik konstiga kroppsstellningar. Se till att du stär stadigt och häller balansen. I detta fall kan du lättare kontrollera maskinen i ovändte situationer.
f) Bär lämpiga kläder. Bär inte lost hangende kläder erller smycken. Håll haret och kläderna borta fran rörliga delar. Lõst hangande kläder, smycken och langt HAR kan dras in av roterande delar.
h) Se upp sa att du inte later dig invaggas i falsk trygghet nar du har anvant maskinen flera ganger och börjar ble bekant med hanteringen och iakta alltid sakerhetsbestammelserna. Om du inte foljer varningarna finns risk forsvara skador inom loppet av nagra sekunder.
3.4 Anvanda och hantera maskinen
a) Überbelastainte maskinen. Använd für aktuell arbete avsedd maskin. Med en lamplig maskin kan du arbeta bättre och säkrare inom angivet effektomräde.
b) En maskin med defekt stromstallare fär inte langre användas. Maskin som inte gär att sla på eller av ar fertig och kraver reparation.
c) Dra stickproppen ur vagguttaget innan installingar uffors, tillbehor byts ut ellar maskinen lagras. Denna skyddsatgardforhindrar oavskitlg inkoppling av maskinen.
d) Forvara maskiner oatkomliga for barn. Den som inte forstar sig pa maskinen ell som inte LAST anvisingarna sha heller inte anvanda maskinen. Maskiner kan vara farlga om oerfarna personer anvander dem.
e) Skot maskinerna och tillbehören nogrant. Kontrolera att de rørliga delarna fungerar som de ska och inte kärvar och kontrolera att inga delar ar sönder erller sä skadade att det paverkar maskinens Funktion negativ. Reparera skadade delar innan du använder maskinen. Många olyckor orsakas av dåligt sköttamaskiner.
g) Använd maskiner, tillbehör, verktyg o.s.v. enigt anvisingnanga. Ta hansiyn till arbetsvillkor och arbetsmoment. Används maskinerna på icedeändamalsenligt satt kan farliga situationer uppsta.
h) Se till att handtag och handtagsytor halls torra, rena och fria fran olja och fett. Om handtagen eller handtagsytorna ar hala far det till fofj od att sakerheten och styrningen av maskinen i oforutsedda situationer paverkas.
3.5 Service
a) Maskinen fär endast repareras av kvalificerad fackpersonal och med originalreservdeler. Da kan du lita pa att maskinen ar saker att anvanda.
3.6 Ovriga sakerhetsanvisningar
Denna bruksanvisning riktar sig till personer med teknska baskunskaper om maskiner som beskrivs har. Om du inte har erfarenhet av dylika maskiner skall du ta hjalp av en erfaren person.
Tilverkaren tar inte ansvar for skador som uppSTAR pR ground av att instruktionerna i bruksanvisnings inte foljts.
Informationen ienna bruksanvisning kannetecknas pa foljande satt:
Fara!
Varnar für personskada aller skada
pà egendom.
Risk for elektrisk stö!
Varnar für personskada av elektriciet.
Varning! Varnar for sakskada.
4. Särskilda sakerhetsanvisingar
I princip ferekomm erfoljande kvarvarande risker narnar arbetar medtrykuftsmaskiner och garr inte heller att fort halt eth hallet med hjalp av sakerhetsanordninger:
4.1 Risk for skada på grund av tryckluft som sipprar ut och delar som foljer med!
- Tryckluft fãr aldrig riktas mot manniskor ell er djur.
- Se till alla tryckluftsmaskiner som används och alla tillbehör ar utformade För arbeitstrycket erler anslutis via tryckregulatorer.
-Tank pa att den tryckluft som finns i tryckluftsslangen plotsligt strömmar ut nr man losser pa snabbkopplingen. Darfor skan se til att halla fast性和pe tryckluftsslangen som ske lossas.
-Ta for vana att alltid kontrollera att alla skruvkopplingar alltid ar ordentligt atdragna. - Reparera inte apparaten på egen hand! Endast fackmän har tillatelse att lava kompressorer, tryckkarl eller tryckluftsmaskiner.
4.2 Fara på grund av oljehaltig tryckluft!
- Oljehaltig tryckluft fár bara anvandas till tryckluftsverktyg dár man fár anvanda oljehaltig tryckluft.
- Till tryckluftsverktyg, dar man inte fár använda oljehaltig tryckluft, fár man inte använda en tryckluftsslang for oljehaltig olja.
Det ar inte tillatet att fylla bildack osv. med olhehaltig tryckluft.
4.3 Risk for brännskador på de tryckluftsförande delarnas yta!
- Innan underhall utfors maste maskinen svalna.
4.4 Risk for klämskador och andra personskador av rörliga delar!
- Använd aldrig maskinen utan att skyddsanordningar monterats.
Tänk på att maskinen startar automatisknár lagsta tryck upnpàtt! - Kontrolera alltid att sagen inte ar ansluten till elnatet innan du páborjar eventuella servicearbeiten.
SVENSKAsv
- Kontrollera att inga verktyg ell ersa delar ligger kvar i elverktyget naru slar pa det (t.ex. efter service).
4.5 Fara p.g.a. av bristande personlig skyddsutrustning!
- Använd hörskénydd.
- Använd skyddsglasögon.
- Använd andningsmask när arbeten som alstrand damm utförs eller halsovådiga gaser, imma eller Ångor uppstár.
-Använd ratt arbetskläder. - Använd halkfria skor.
4.6 Fara på grund av brister på sagen!
- Sköt om elverktyg och tillbehör ordentlich. Följ serviceanvisingarna.
- Innan maskinen anvands maste man alltid kontrollera att detinte finns nagra skador pa maskinen: Innan du anvander maskinen igen, Funktionoprova sakerhetsanordninger, skyddsancordninger elle latt skadade delar. Anvand inte maskinen for den blivit reparerad av behorig elektriker.
- Kontrolera att de rörliga delarna fungerar felfritt och inte fastnär. Alla delar mäste vara ratt monterade och uppylla samtla driftvillkor for att elverktyget ska fungera felfritt.
- Skadade skyddsanordninger erller delar kraver reparation erller byte av godkand serviceverkstad.
4.7 Ovriga sakerhetsanvisningar
- Läs även de särskilda säkerhetsanvisingarna i respektive kapitel.
- Följ även i frefkommande fall foreskrifter frän yrkesförbundet für skadeprevention vid hantering av kompressorer och tryckluftsverktyg.
-Folj de lagstadgade foreskrifterna om drift av system som kraver overvakning.
Tänk på att kondensat som sipprar ut och andra drivmedel förenar miljön och kan orsaka miljöforstörng nrä maskinen används eller vid lagring. - Kom ihag att även ta hansyn till ytre faktorer.
4.8 Symboler pa maskinen (beroende pa modell)
Läs braksanvisningen.
Varning for personskada pâ grund av att varma maskindelar vidrós.
Använd skyddsglasögon.
Varning for automatisk start.
1 Kondensor
2 Tryckkärl
3 Kondensatavlopp
4 Sakerhetsventil
5 Manometer styryck
6 Tryckreglerare
7 Manometer pantryck
8 Pa / av - bry tare
9 Luftfilter/luftfilterhus
10 Lasskruv for olja
11 Nivaglas for olja
12 Avtappningsskruv for olja
13 Tryckluftsanslutting (snabbanslutting, ej fom Monterad), oreglerad tryckluft
14 Skyddsgaller for kilrem
15 Transporthandtag
16 Kabelupprulling 1
17 Filtertryckforniskare
18 Lubrikator for tryckluft
19 Tryckluftsanslutting (snabbkoppling), reglerad, filtrerad, osmord tryckluft
20 Tryckluftsanslutting (snabbkoppling), reglerad, filtrerad, oljehaltig tryckluft
* beroende på modell/utrustning
6. Färe användning
6.1 Montering (beroende pa modell)
- Montera hjulen enligt bilden (se bild A, sida 3).
- Montera tryckluftsanslutningen (13) enigt bilden (se bild B, sida 3).
6.2 Kontrollera kondensatavlopp
Se till att kondensatavloppet (3) ar stangt.
6.3 Kontrollera oljeniva
Kontrollera kondensorns oljeniva i nivaglaset (11). Ev. kan du behova fylla pa med olja upp till mitten pa nivaglaset (11). Läs mer om oljans kvalitet i kapitlet 12.Tekniska data.
- Skruva ut lasskruv for olja (10).
- Fyll pa med olja tills mitten pa nivaglaset (11) uppnatts ellr till markeringen.
- Skruva tillbaka lasskruven for olja (10).
6.4 Fylla på tryckluftsolja
Se bilden C, pã sid. 3.
- Skruva pa lubrikator for tryckluft (18).
- Fyll pa tryckluftsolja: oljenivan maste ligga mellan de bada markeringarna.
- Skruva tillbaka lubrikator for tryckluft (18).
6.5 Uppställning
På platsen)där maskinen ställs upp maste foljande krav:vara uppyllda:
- torr, frostskyddad
- stabilt, vagratt och jämnt underlag
Fara!
Om maskinen inte ställs upp på rätt satt kan det leda till allvarliga olyckor.
- Lås fast maskinen sö att den inte rullar ivag, välter eller glider.
Det maste alltid vara latt att komma at sakerhetsanordninger ar och styrelement. - Maskinen fár inte laggas på sidan. Olja kan sippra ut!
6.6 Transport
- Maskinen fär inte laggas på sidan. Olja kan sippra ut!
- Du fãr inte dra maskinen med hjälp av slangen- eller nätkabeln. Transportera maskinen pa transporthandaget (15).
7. Drift
7.1 Nätanslutning
Fara! Elektrisk spanning.
Anvandendastmaskinenitoromgivning.
Till drift av maskinen ska man endast anecd en stromkälla som uppyller kraven nedan: Kontakter maste ha installerats enigt rådande bestammelse, jordats och provats samt särkrats enigt den tekiska datan.
Lagg naktabelnPaettsadant satt att den inte ar i vagen ell kan skadas under arbitet.
Innan du stoppar in kontakten i uttaget mäste du alltid kontrollera att maskinen ar avstängd.
Skydda natakabeln for varme, fratande vatskor och vassa kanter.
Du far bara anvanda forlangningskablar som har tillracklig stort tradtvarsnitt (las mer i kapitlet 12.Tekniska data).
Använd forlängningssladd tillytteromradet Använd bara godkända och märkta forlängningssladdar utomhus.
Kompressorn fár inte stängas av genom att mandrar ur naktakten, använd strombrytaren.
Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.
Vid utforande med trefasström:
Kontrollera rotationsriktning!
Beroende pa fasfoljd finns det risk att motorn gár at fel häll. Detta kan leda till skador pa maskinen. Därfor sca du alltid kontrollera rotationsriktningen纳税askinen ansluts: Kondensorns remskiva maste vridas i pilens riktning (pa skyddsgallret for kilremmen (14)).
- Dra ur kontakten.
- Faserna byts enligt bilden med hjälp av en skruvdragare (se bild D, sida 3: Tryck in kontakten lite latt med hjälp av en skruvdragare och vrid 180^
7.2 Producera tryckluft
- Slā pá maskinen med strombrytaren (8) och avvakta tills max. pantryck upnattts (kompressorn slangs av). Pantrycket visas pá pantrycksmanometern (7).
Obs!
Det installda stytrtrycket fär inte vara högre an tryckluftsverktygens max. drifttryck!
2. Ställ in styrtryck på tryckregleraren (6). Aktuellt styrtryck visas på styrtrycksmanometern (5).
3. Koppla tryckluftsslangen till tryckluftsanslutningen:
- Tryckluftsanslutning (13) für icereglerad, ofilterrad tryckluft
-Tryckluftsanslutting (19) for reglerad, filtrerad, osmord tryckluft
Tryckluftanslutnng (20) for reglerad, filtrerad, ollehaltig tryckluft (stall in oljemangd med justerskruven (see bild E, sid.3.) - Anslut tryckluftsverktyget. Du kan nu arbata med tryckluftsverktyget.
- Stang av maskinen om du inte vill fortssatta att arbeta med detsamma. Dra ocksa ut naktkontakten.
- Kondensvatten mäste daglichen tappas av fran tryckkarlet via kondensatviloppet (3).
8. Reparation och underhäll
Fara!
Innan alla arbeten pa apparaten:
Stäng av maskinen. Dra ur kontakten. Vänta tills maskinen har stannat. Kontrollera att maskinen och alla tryckluftsverktyg som används samt tillbehör artrycklosa.
Se till att maskinen och alla tryckluftsverktyg som anvånts samt tillbehörn svalna.
After alla arbeten pa maskinen:
Starta om alla sakerhetsanordninger och kontrollera. Kontrollera att det inte finns nagra verktyg eller liknande på erller i maskinen.
Ytterligare underhalls- och reparationsarbeteten som beskrivs i detta kapitel far endast utforas av umbildad fackman.
8.1 Viktig information
Underhäll och besiktning mäste planeras och genomforas enlgt lagstadgade riktliner i
overensstammelse med maskinens uppstallning och driftsatt.
Tillsynsmyndigheter kan begara in forlagan till respective dokument.
Pá den nya kondensorn (1) maste man kontrollera cylinderhuvudskruvarnas vridmoment (lás mer i kapitlet 12.Tekniska data) after de forsta 50 och 250 driftimmarna.
Alltid innan arbete paborjas
-Kontrollera om det finns skador pa tryckluftsslangar och byt ev. ut.
-Kontrollera och dra ev. at skruvkopplingar.
-Kontrolera om det finns skador pa anslutningskabel, ev. kan den behöva bytas ut av certificerad elektriker.
-Kontrollera oljenivan i lubrikatorn for tryckluft (18). Fyll eventuellt pa med tryckluftsolja.
Dagligen
Tappa av kondensvatten fran tryckkarlet via kondensatavloppet (3).
Var 50 drifttimme
Rengor luftfilter (9) (se bild F, sida 3).
- Kontrollera kondensorns oljeniva i nivaglaset (11) ev. kan du behova fylla pa olja. (Se kapitlet 6.)
Tappa av kondensvatten fran filtertryckforminskaren (17).
Rengorllerbyutluftfiltretif filtertryckforminskaren.（Se bildG,sida3).
-Kontrollera kilremmen (se bild H, sida 3): Skruva av kilremmens skyddsgaller (14). Kontrollera kilremmen, eventuellt kan den behovas spannas at erller bytas ut.
Remspanninger justeras genom att fya skruvar lossas vid motorns fot och motorn flytas. Dra at skruvarna vid motorns fot igen. Montera tillbaka kilremmens skyddsgaller (14).
Var 250 drifttimme
-Rengorllerbyutluftfiltret9sebildF,sida 3).
Var 500 drifttimme
Tappa av all olja via avtappningsskruven for olja (12) och fyll pa. (Se kapitlet 6.)
After 1000 drifttimmar
- Lát en specialverkstad genomföra en besiktning. Pá sá satt Förlungs kompressorns livslängd betydigt.
- Stang av maskinen och dra ut natkabeln.
- Se till att tryckkarl och alla anslutna tryckluftsverktyg ar tryckfria.
- Tappa av kondensvatten fran tryckkarlet via kondensatavloppet (3).
- Forvara maskinen sa att inte obehöriga kan satta igang den.
- Maskinen fär inte laggas på sedan. Olja kan sippra ut!
Obs!
Forvara inte maskinen oskyddad utomhus eri fuktiga utrymmen.
Vid frostrisk
Obs!
Frost (< 5°C) Förstör maskin och tillbehör eftersom de innehaller vatten! Vid frostrisk skall apparat och tillbehör forvaras frostrift.
9. Reparation
Fara!
Reparation av maskinerna fär endast utforas av utbildad elektriker!
Metabo-maskiner som behöver repareras skickar du till din Metabo-äterförsäljare. För adresser, se www.metabo.com.
Du kan hamta reservdelslistor pa www.metabo.com.
10. Miljöskydd
Fara!
Det finns oljerester och/eller miljofarliga fororeningar i kondensvattnet fran tryckkarlet. Kondensvattnet maste bortskaffas pa miljovanligt satt pa lampliga miljostationer!
Fara!
Det finns oljerester och/eller miljofarliga fororeninger i kondensvattnet frän filtertryckforminskaren. Kondensvattnet maste bortskaffas pa miljovänligt satt pa lampliga miljostationer!
Fara!
Uttjän olja是从kondensorn kasseras pa miljovänigt satt pa lampliga miljostationer! Föl nationella miljoforeskrifter for omhandertagande och atervinning av uttjanta maskiner, forpackninger och tillbehör.
Gäller endast for EU-länder: Släng inte uttjanta verktyg bland hushållssoporna! Enligt EU-direktiv 2002/96/EG om uttjanta el- och elektronikprodukter sam entlig harmoniserad nationell lag ska uttjanta maskiner källsorteras for miljövänlig ätervinning.
11. Problem och störningar
Fara!
Innan alla arbeten pa apparaten:
Stäng av maskinen. Dra ur kontakten. Vänta tills maskinen har stannat. Kontrollera att maskinen och alla tryckluftsverktyg som används samt tillbehör ar trycklösa. Se till att maskinen och alla tryckluftsverktyg som används samt tillbehörn svalna.
Mer omfattande arabeten an de som beskrivs i det här kapitlet fär bara utforas av en certificerad elektriker er servicefilialen i ditt land.
After alla arbeten pa maskinen:
Starto om alla sakerhetsanordninger och kontrollera. Kontrollera det inte finns nagraverkyg eller iknnde på eril i maskinen.
Kompressorn gár inte igang:
Ingen natspanning.
- Kontrollera kabel, kontakt, eluttag och sakring.
Förlag natspänning.
- Du fär bara använda Förlangningskbalar som har tillräcklig stort tradvärsnitt (läs mer i kapitlet 12.Tekniska data). Om maskinen ar kall: Använd inte Förlangningskabel. Om maskinen ar kall: Slapp ut tryck fräntryckkarlet.
- Kompressorn stängdes av under drift på grund av att nätkontakten drogs ur.
-Borja med att stanga av kompressorn med strombrytaren (8) och sedan starta om den.
- Motorn ar overhettad, t.ex. pa grund av for lite kylning (kyribborna ar overtackta).
- Stang av kompressorn med strombrytaren (8).
- Atgård asraken till att motorn overhettades. Lat kompressorn svala i cirka tio minuter
- Starta om kompressorn med strombrytaren (8).
Kompressorn kors utan att tillrackligt med tryck byggs upp.
Kondensatavlopp ar inte tatt.
-
Se till att kondensatavloppet (3) ar stängt.
-Kontrolera tätningen i kondensatavloppet, byt ev. ut. -
Backventilen ar inte tät.
- Skicka backventil till specialverkstad.
Tryckluftsverktyg fär inte tillräckligt med tryck.
Tryckreglerare ar inte tillrackligt oppen.
- Oppna tryckreglerare (6) mer.
- Slangkopplingen mellan kompressor och tryckluftsverktyg ar inte tät.
- Kontrollera slangkoppling, skadade delar byts iForekommande fall ut.
12. Tekniska data
Förklaringar till uppgifterna finns pà sida 3.
Forbehäll for tekiska andringar.
A=sugeffekt
F =fyllningskapacitet
[ \text{L}_{\text{eff}} = \frac{\text{effektiv levererad mängd vid 80% max.}}{\text{tryck}} ]
G =forlangningskablamas max. totalangd och tradtvarsnitt
A=matt(lxbx)
Tmax=max.lager-/drifttemperatur
Tmax =min. lager-/drifttemperatur
Oel =oljemängd och kvalitet vid byte (beroende pa modell)
m =vikt
* Livslangden hos vissa komponenter, t.ex. tätningen i backventilen forkortas vasantigt om kompressorn kors med hoga temperaturer (max. lager-/drifttemperatur och Hogre).
**=Vid temperaturer som ligger under min. lager/drifttemperatur finns det risk att det bildas frost i kondensatet i tryckarlet.
I den tekniska datan ovan tas även hänsyn till toleranserna (motsvarande respektive gällande standard).
Utslappsvarden
Dessa varden medger en bedomning av maskinens utslapp smt jamforelse med andra maskiner. Beroende pa forhallandena, maskinens skick och hur verkygen anvands kan de faktiska vardena vara hogre eller lagre. Rakna även med pauser och perioder med lagre belastning. Anvande uppskattade vardena for att ta fram skyddsatgärder for anvandaren, t.ex. organisatoriska atgärder.
Typisk A-varderad bullerniva:
LDA =ljdtrycksniva
LWA =ljudeffektniva
L_WA(M) =uppmtt ljudeffektniva enigt 2000/14/EG
LwA(G) =garanterad ljudeffektniv enligt 2000/14/EG
KpA, KWA onoggrannhet
Använd hörskénydd!
( x - 2x) t - xy^2 = ( x - 2x) f^ t

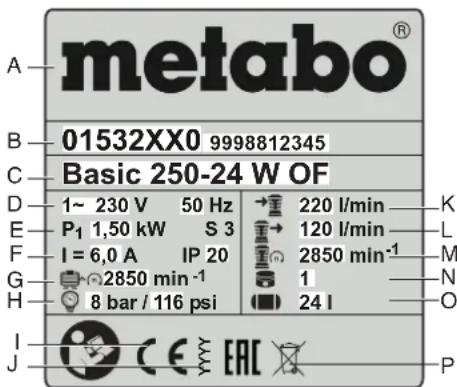

Uppgifterpàtypskylten:
A Tillverkare
B Artikel-, versions-, seriennummer
C Maskinbeteckning
SVENSKAsv
D Anslutningspanning/frekvens
E Nominell effektforbrukning
F Märkström/skyddsklass
G Max. varvital
H Max. tryck
I CE-markning - maskinen uppylier EGdirektiven enigt forsakran om overenstammelse
J Tillverkningsar
K Sugeffekt
L Fyllningskapacitet
M Varvatfor kondensor
N Cylindrical
O Pannstorlek
P Avfallssymbol (Ias mer i kapitlet 10.)
Les bruksanvisningen.
Kontroller omdrejningsretningen!
Alt after fasebelaegning er det muligt, at motoren drejer den forkerte vej. Dette kan medfere skader pa maskinen.Derfor skal man altid kontrollere omdrejningsretningen after hver ny til Slutting: Remskiven pa kompressoren skal dreje i pilens retning (pa besykyltesesgitteret til kileremmen (14)).
