PDV9160B - Liesituuletin PROGRESS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Progress
Malli	PDV9160B
Käyttötarkoitus	Kotitalous
Vähimmäisturvaetäisyys	650 mm keittotason yläpuolella
Poistoputken halkaisija	vähintään 120 mm
Poistotyyppi	Ulkoilmaan poisto tai kiertoilma aktiivihiilisuodattimella
Rasvasuodatin	Metallinen, konepestävä (joka 2 kuukausi)
Aktiivihiilisuodatin	Vaihdettava joka 4 kuukausi, ei pestävä
Nopeuksien lukumäärä	3 nopeutta + ajastettu tehotoiminto (6 minuuttia)
Ohjaustyyppi	Elektroniset painikkeet (A, B, C, D)
Viivästystoiminto (Delay)	Automaattinen sammutus 5 minuutin viiveellä
Tehotoiminto	Maksiminopeus ajastettuna 6 minuuttia
Valaistus	Sisäänrakennettu LED, maksimiteho
Sähkönsyöttö	Verkko 220-240 V, luokka I (maadoitus pakollinen)
Leveys	900 mm (arvio mallin perusteella)
Paino	Noin 15 kg

Usein kysytyt kysymykset - PDV9160B PROGRESS

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Vähimmäisturvaetäisyys on 650 mm sähkö- tai kaasukeittotasoille. Jos keittotason ohjeissa määritetään suurempi etäisyys, noudata sitä.

Kuinka liesituuletin asennetaan oikein?

Asennuksen saa suorittaa pätevä teknikko. Käytä liesituulettimen mukana toimitettuja sopivia ruuveja. Varmista, että verkkojännite vastaa arvokilvessä ilmoitettua. Noudata paikallisia poistomääräyksiä.

Kuinka usein rasvasuodattimet on puhdistettava?

Rasvasuodattimet on puhdistettava 2 kuukauden välein (tai useammin, jos käyttö on tehokasta). Ne ovat konepestäviä.

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatin on vaihdettava noin 4 kuukauden välein. Sitä ei voi pestä eikä regeneroida. Vaihda se useammin, jos käyttö on tehokasta.

Kuinka viivästettyä automaattista sammutustoimintoa (Delay) käytetään?

Paina A-painiketta noin 2 sekunnin ajan aktivoidaksesi viiveen. Liesituuletin sammuu automaattisesti 5 minuutin kuluttua. Nopeuden kuvake vilkkuu. Poista toiminto painamalla jotakin nopeuspainiketta.

Kuinka tehotoiminto aktivoidaan?

Paina D-painiketta kerran nopeudelle 3, sitten toisen kerran aktivoidaksesi ajastetun tehotoiminnon (6 minuuttia). 6 minuutin jälkeen liesituuletin sammuu. Paina D uudelleen poistaaksesi.

Mitä tehdä, jos valaistus ei toimi?

Sisäänrakennetun LED-valaistuksen saa vaihtaa vain huoltopalvelu. Ota yhteyttä huoltoon oston ja vaihdon osalta.

Voinko käyttää liesituuletinta kaasulaitteen kanssa ilman lisäilmanvaihtoa?

Ei. Jos liesituuletin toimii samanaikaisesti muun kuin sähkölaitteen (kaasu jne.) kanssa, huone on tuuletettava kaasujen takaisin virtauksen estämiseksi. Alipaine ei saa ylittää 0,04 mbar.

Kuinka liesituuletin puhdistetaan?

Käytä kosteaa liinaa ja neutraalia nestemäistä pesuainetta. Vältä hankaavia tuotteita. Puhdista rasvasuodattimet säännöllisesti ja vaihda aktiivihiilisuodatin.

Onko liesituuletin sopiva liikuntarajoitteisille henkilöille?

Kyllä, mutta valvonnassa. Yli 8-vuotiaat lapset ja henkilöt, joiden kyvyt ovat heikentyneet, voivat käyttää sitä saatuaan turvallisuusohjeet. Puhdistusta ei saa suorittaa lapset ilman valvontaa.

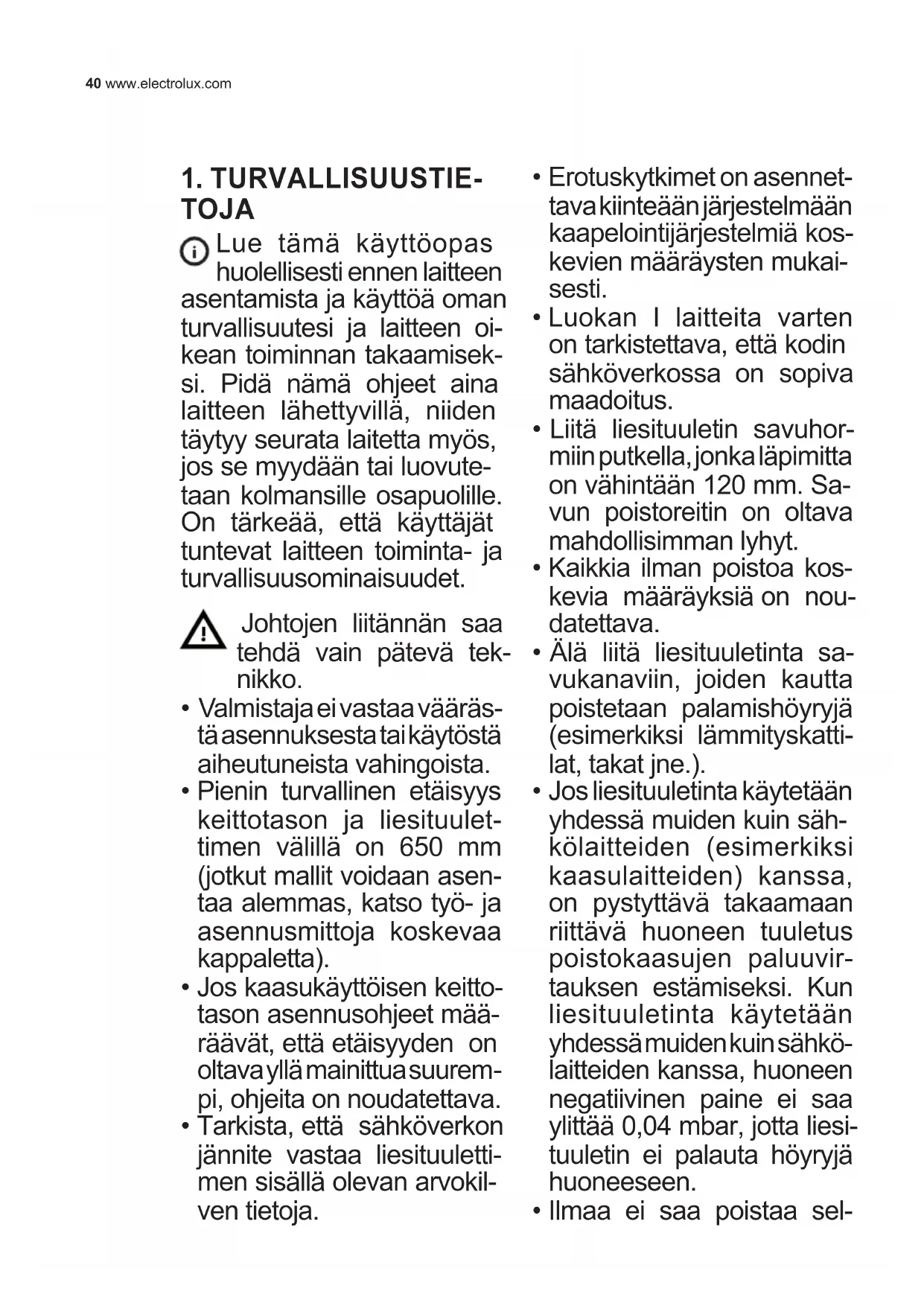

KÄYTTÖOHJE PDV9160B PROGRESS

i Lue tämä käyttöopas huolellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä nämä ohjeet aina laitteen lähettyvillä, niiden täytyy seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keitto- tason asennusohjeet mää- räävät, että etäisyyden on oltavayllä mainittua suurem- pi, ohjeita on noudatettava.

• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.

• Erotuskytkimet on asennettava kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.
• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.
• Ilmaa ei saa poistaa sel-

laisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.

• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

VAROITUS: Poista suo-jakalvot ennen liesituu-lettimen asentamista.

- Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitys-osia.

VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Älä katso suoraan optisilla välineillä (kiikari, suurennus-lasi....).

- Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.

- Yli 8-vuotiaat lapset ja psyyk-kisesti, fyysisesti tai sensori-

sesti rajoitteiset henkilöt tai kokemattomat ja taitamatto-mat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annet-tu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.

• Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.
• Tätä laitetta eivät saa käyt-tää henkilöt (lapset mukaan lukien), joiden mielen, ruu-miin tai aistien terveys on heikentynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei heitä valvota tai ole valmennettu.

⚠ Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana.

• Puhdista ja/tai vaihda suo-dattimet määrätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.
• Tilassa täytyy olla asian-mukainen tuuletus kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien

laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).

- Merkki ✉ tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava jatku-vasti käytön aikana: ylikuumentunut

öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

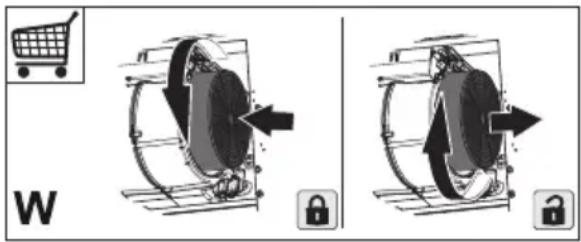

- Aktiivihiilisuodattimia ei voi pes-tä eikä regeneroida, ne täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon (W).

- Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesukoneessa (Z).

- Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

4. KYTKIMET

Painike	Toiminto Merkkivalo
A	Sytyttää ja sammuttaa valaistuksen suurimmalla teholla.	On/Off.
	Jos pidät painiketta painettuna noin 2 sekuntia, aktivoit toiminnon ajastus. Sopii jäännöshajujen poistamiseen. Voidaan aktivoida millä tahansa nopeudella. Pitämällä painettuna aktivoi automaattisen 5 minuutinkuluttua tapahtuvans a m m u m i sen . Nopeuskuvake vilkkuu toiminnon ollessa päällä. Toiminto poistetaan käytöstä painamalla nopeuspainiketta.	Merkkivalo vilkkuu (B tai C tai D).
B	Käynnistää ja sammuttaa imumoottorin e n si m m ä is ellä nopeudella.	On/Off.
C	Käynnistää ja sammuttaa imumoottorin toisella nopeudella.	On/Off.
D	Käynnistää imumoottorinkolmannella nopeudella.	On/Off.
	Kun painiketta painetaan toisen kerran, se käynnistää TEHONOPEUDEN 6 minuutin ajaksi, minkä jälkeen liesituuletin sammu automaattisesti. Toiminto soveltuu käytettäväksi kun savua on paljon. Painamalla uudelleen painiketta D TEHONOPEUS poistetaan käytöstä ja moottori sammuu.	On/Off.

5. VALAISTUS

- Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
