RTP8x2 - Autokaiutin MTX Audio - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vahvistettu bassokotelo (aktiivinen subwoofer)
Brändi	MTX Audio
Malli	RTP8x2
Kaiuttimet	2 x 20 cm (2 x 8")
Vahvistustyyppi	Sisäänrakennettu mono-luokan D vahvistin
Maksimiteho	720 W
RMS-teho	240 W
Kauko-ohjattu basson säätö	Kyllä (EBC mukana)
Audiotulot	Pienitaso (RCA) ja korkea taso (mukana sovittimet)
Tulonherkkyysalue (Gain)	0,2 V - 6 V
Mitat (L x K x S)	33 x 31 x 58 cm
Virtalähde	+12 V DC (ajoneuvon akku)
Suositeltu sulake	Asennettava alle 20 cm päähän akusta
Lämpösuojaus	Kyllä (punainen LED-suojaus)
Suositeltu kaapelin poikkipinta	6 mm² kuparia
Puhdistus ja huolto	Pehmeä ja kuiva liina; vältä kemikaaleja
Turvallisuusohjeet	Irrota akku ennen asennusta; käytä sulaketta; tarkista liitännät
Korjattavuus	Ota yhteyttä ammattimaiseen asentajaan toimenpiteitä varten

Usein kysytyt kysymykset - RTP8x2 MTX Audio

Mikä on sisäänrakennetun vahvistimen teho?

Mono-luokan D vahvistin tuottaa maksimitehon 720 W ja RMS-tehon 240 W.

Kuinka liittää virtalähde?

Liitä +12V-liitin suoraan akkuun 6 mm² kuparikaapelilla. Asenna sulake alle 20 cm päähän akusta. Maadoitus (GND) on yhdistettävä ajoneuvon paljaaseen metalliin samalla kaapelilla.

Kuinka käyttää korkean tason tuloa?

Jos lähteessäsi ei ole RCA-lähtöjä, käytä mukana tulevia korkean tason sovittimia. Liitä lähteen kaiutinjohdot sovittimiin ja kytke ne vahvistimen High Level Input-liittimeen.

Kuinka säätää vahvistusta (herkkyys)?

Käännä Gain-potentiometri minimiin. Nosta lähteen äänenvoimakkuus 3/4-osaan, lisää sitten Gainia kunnes kuulet säröä. Vähennä yksi pykälä optimaalista kalibrointia varten.

Mitä tehdä, jos suojauksen LED syttyy?

Punainen Prot.-LED ilmaisee lämpösuojausta (ylikuumeneminen). Anna vahvistimen jäähtyä ja varmista, että se on hyvin tuuletettu.

Kuinka liittää kaukosäädin (EBC)?

Liitä mukana tuleva EBC-säädin vahvistimen EBC Remote-porttiin. Sen avulla voit säätää subwooferin tasoa etuistuimilta.

Mitkä ovat kotelon mitat?

Mitat ovat 33 x 31 x 58 cm (L x K x S). Varmista, että tilaa on riittävästi tuuletukselle ja subwoofereiden liikkumavapaudelle.

Voinko käyttää tavallisia RCA-kaapeleita?

Kyllä, mutta MTX suosittelee laadukkaita 'kierrettyjä' RCA-kaapeleita (esim. StreetWires) häiriöiden välttämiseksi. Tulotason on oltava välillä 0,2 V - 6 V.

Kuinka liittää etäjohto (sytytys)?

Liitä REM-liitin +12 V-johtoon, jota lähteen sytytys ohjaa (usein sininen, merkitty 'Remote' tai 'Power Antenna'). Tämä kytkee vahvistimen päälle/pois automaattisesti.

Mistä löydän täydellisen käyttöohjeen?

Käyttöohje on ladattavissa ilmaiseksi PDF-muodossa osoitteesta notice-facile.com. Voit myös pyytää käännöksen valitsemalla kielesi.

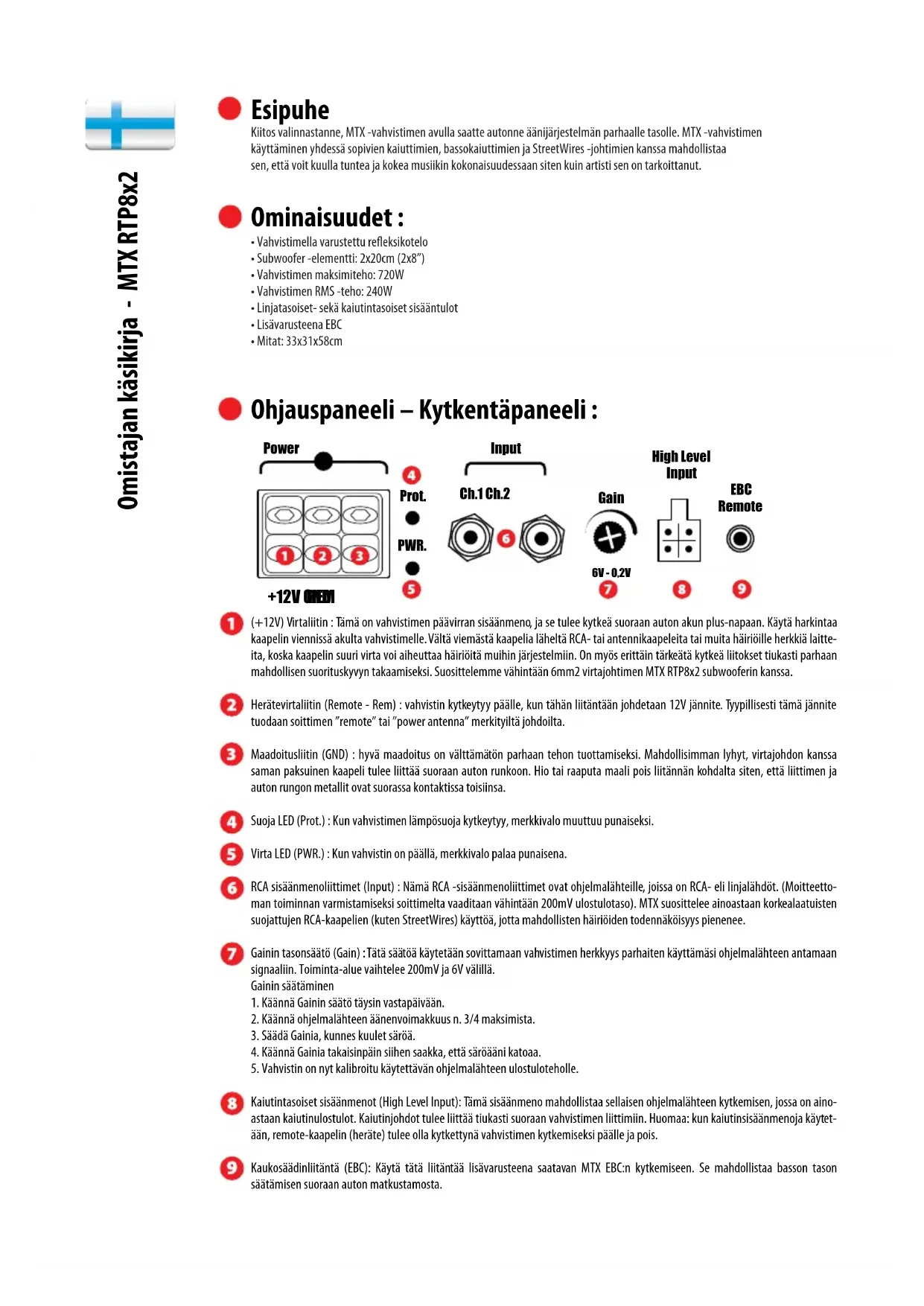

KÄYTTÖOHJE RTP8x2 MTX Audio

Kiitos valinnastanne, MTX -vahvistimen avulla saatte autonne äänijärjestelmän parhaalle tasolle. MTX -vahvistimen käyttäminen yhdessä sopivien kaiuttimien, bassokaiuttimien ja StreetWires -johtimien kanssa mahdollistaa sen, että voit kuulla tuntea ja kokea musiikin kokonaisuudessaan siten kuin artisti sen on tarkoittanut.

Ominaisuudet :

• Vahvistimella varustettu refleksikotelo
- Subwoofer-elementti: 2x20cm (2x8")
• Vahvistimen maksimiteho: 720W
• Vahvistimen RMS -teho: 240W
- Linjatasoiset- sekä kaiutintasoiset sisääntulot
- Lisävarusteena EBC
- Mitat: 33x31x58cm

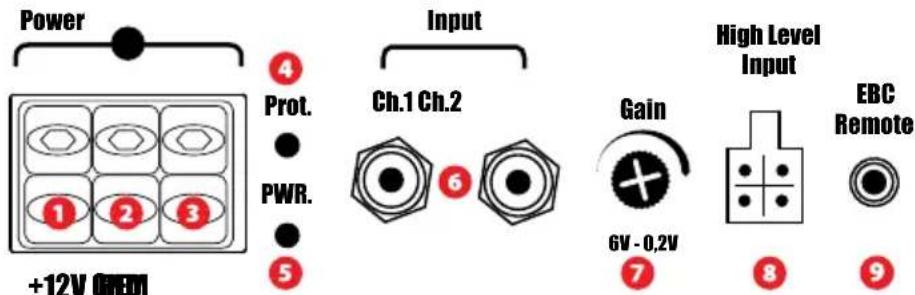

- Ohjauspaneeli – Kytkentäpaneeli :

Power +12V ONED 4 Prot. PWR. 5 Input Ch.1 Ch.2 6 Gain 6V - 0,2V 7 High Level Input 8 EBC Remote 9

(+12V) Virtaliitin : Tämä on vahvistimen päävirran sisäänmeno, ja se tulee kytkeä suoraan auton akun plus-napaan. Käytä harkintaa kaapelin viennissä akulta vahvistimelle. Vältä viemästä kaapelia läheltä RCA- tai antennikaapeleita tai muita häiriöille herkkiä laitteita, koska kaapelin suuri virta voi aiheuttaa häiriöitä muihin järjestelmiin. On myös erittäin tärkeätä kytkeä liitokset tiukasti parhaan mahdollisen suorituskyvyn takaamiseksi. Suosittelemme vähintään 6mm2 virtajohtimen MTX RTP8x2 subwooferin kanssa.

2 Herätevirtaliitin (Remote - Rem) : vahvistin kytkeytyy päälle, kun tähän liitäntään johdetaan 12V jännite. Tyypillisesti tämä jännite tuodaan soittimen "remote" tai "power antenna" merkityiltä johdoilta.

3 Maadoitusliitin (GND) : hyvä maadoitus on välttämätön parhaan tehon tuottamiseksi. Mahdollisimman lyhyt, virtajohdon kanssa saman paksuinen kaapeli tulee liittää suoraan auton runkoon. Hio tai raaputa maali pois liitännän kohdalta siten, että liittimen ja auton rungon metallit ovat suorassa kontaktissa toisiinsa.

4 Suoja LED (Prot.) : Kun vahvistimen lämpösuoja kytkeytyy, merkkivalo muuttuu punaiseksi.

5 Virta LED (PWR.) : Kun vahvistin on päällä, merkkivalo palaa punaisena.

6 RCA sisäänmenoliittimet (Input) : Nämä RCA -sisäänmenoliittimet ovat ohjelmalähteille, joissa on RCA- eli linjalähdöt. (Moitteettoman toiminnan varmistamiseksi soittimelta vaaditaan vähintään 200mV ulostulotaso). MTX suosittelee ainoastaan korkealaatuisten suojattujen RCA-kaapelien (kuten StreetWires) käyttöä, jotta mahdollisten häiriöiden todennäköisyys pienenee.

7 Gainin tasonsäätö (Gain) : Tätä säätöä käytetään sovittamaan vahvistimen herkkyys parhaiten käyttämäsi ohjelmalähteen antamaan signaaliin. Toiminta-alue vaihtelee 200mV ja 6V välillä.

Gainin säätäminen

1. Käännä Gainin säätö täysin vastapäivään.
2. Käännä ohjelmalähteen äänenvoimakkuus n. 3/4 maksimista.
3. Säädä Gainia, kunnes kuulet säröä.
4. Käännä Gainia takaisinpäin siihen saakka, että säröääni katoaa.
5. Vahvistin on nyt kalibroitu käytettävän ohjelmalähteen ulostuloteholle.

8 Kaiutintasoiset sisäänmenot (High Level Input): Tämä sisäänmeno mahdollistaa sellaisen ohjelmalähteen kytkemisen, jossa on ainoastaan kaiutinulostulot. Kaiutinjohdot tulee liittää tiukasti suoraan vahvistimen liittimiin. Huomaa: kun kaiutinsisäänmenoja käytetään, remote-kaapelin (heräte) tulee olla kytkettynä vahvistimen kytkemiseksi päälle ja pois.

9 Kaukosäädinliitäntä (EBC): Käytä tätä liitäntää lisävarusteena saatavan MTX EBC:n kytkemiseen. Se mahdollistaa basson tason säätämisen suoraan auton matkustamosta.

Kytkeminen ja asennus :

MTX suosittelee, että annat uuden MTX RTP8x2 asennuksen valtuutetun jälleenmyyyjän tehtäväksi. Mikä tahansa poikkeama kytkentä-suosituksista saattaa aiheuttaa vakavaa vahinkoa vahvistimelle, kaiuttimille ja/ tai auton sähköjärjestelmille. Tarkista vielä kaikki kytkennät ennen järjestelmän päälle kytkemistä.

1. Irrota auton akun maadoituskaapeli (- johto).
2. Määritä MTX -vahvistimen asennuspaikka. Huomioi, että vahvistimen jäähdytyselementtien ympärillä tulee ollariittävästi tilaa ilmanvirtaukselle. Merkitse vahvistimen kiinnityspaikat japoraa tarvittavat reiät vahvistimen kiinnittämiseksi. Ennen reikien poraamista, varmista, ettei auton sähköjohtoja, jarru- tai polttoainelinjoja tms. ole asennuksen esteenä. Asenna MTX -vahvistimesi.
3. Tuo virtakaapeli auton akulta vahvistimelle. Varmista, että läpiviennissä on riittävä suojaus, ettei kaapelin eriste pääse hankautumaan rikki pitkänkään ajan kuluessa. Tuo kaapeli vahvistimelle ja kytke se vahvistimen päävirtaliittimeen (+). Älä kuitenkaan kytke toista päätä vielä akkuun. Huomautus: Varmista, että sekä virta-, että maadoituskaapelit ovat riittävän paksuisia.
4. Kytke päävirtajohtoon sulake, enintään 20cm päähän akusta. Tämä pienentää tehokkaasti vahinkoriskiä sinulle ja autollesi mahdollisen oikosulun tai onnettomuuden sattuessa. Varmista, että sulake on irrotettu, äläkä laita sitä paikalleen ennen kuin kaikki kytkennät on tehty ja tarkastettu.. Tämän jälkeen voit kytkeä kaapelin kiinni akkuun.
5. Etsi hyvä maadoituspaikka auton rungosta ja poista siitä maali siten, että kontaktipinnassa on paljas metalli. Kiinnitä maadoitusliitin tiukasti tähän kohtaan ja kaepelin toinen pää MTX vahvistimen maadoitusliitäntään(GND).
6. Kytke herätevirtajohto soittimelta MTX -vahvistimen Remote -liittimeen. Mikäli soittimessasi ei ole erillistä "remote"-johtoa, voit tehdä kytkennän myös sähköantennilitäntään (Power Antenna).
7. Signaalitulojen kytkeminen vahvistimeen: On kaksi vaihtoehtoa signaalitulojen kytkemiseksi.
8. Parhaan suorituskyvyn saavuttamiseksi, suosittelemme korkealaatuisten RCA -kaapeleiden kytkemistä vastaaviin liitäntöihin ohjelmalähteessä ja vahvistimessa.
9. Jos soittimessa ei ole RCA -ulostuloja, kytke oikean vahvuiset kaiutinjohdot vahvistimen High-Level-liitäntöihin.
10. Tarkista kaikki edellä mainitut kytkentävaiheet, erityisesti johdotukset ja komponenttien kytkennät. Mikäli kaikki kytkennät ovat oikein, kytke auton akun maadoituskaapeli, laita sulake paikalleen ja aloita subwooferisi säätäminen.

Huomautus: Varmista, että Gainin säätö on käännetty minimiin (vastapäivään) ennen kuin aloitat säätämisen.
