Type de produit	Caisson de grave amplifié (subwoofer actif)
Marque	MTX Audio
Modèle	RTP8x2
Haut-parleurs	2 x 20 cm (2 x 8")
Type d'amplification	Ampli mono classe-D intégré
Puissance maximale	720 W
Puissance RMS	240 W
Commande de basse à distance	Oui (EBC incluse)
Entrées audio	Bas niveau (RCA) et haut niveau (adaptateurs fournis)
Plage de sensibilité d'entrée (Gain)	0,2 V à 6 V
Dimensions (L x H x P)	33 x 31 x 58 cm
Alimentation	+12 V DC (batterie véhicule)
Fusible recommandé	À installer à moins de 20 cm de la batterie
Protection thermique	Oui (LED rouge Protection)
Section de câble recommandée	6 mm² en cuivre
Nettoyage et entretien	Chiffon doux et sec ; éviter les produits chimiques
Précautions de sécurité	Débrancher la batterie avant installation ; utiliser un fusible ; vérifier les branchements
Réparabilité	Faire appel à un installateur spécialisé pour toute intervention

FOIRE AUX QUESTIONS - RTP8x2 MTX Audio

Quelle est la puissance de l'amplificateur intégré ?

L'amplificateur mono classe-D délivre une puissance maximale de 720 W et RMS de 240 W.

Comment connecter l'alimentation ?

Connectez le bornier +12V directement à la batterie avec un câble de 6 mm² en cuivre. Installez un fusible à moins de 20 cm de la batterie. La masse (GND) doit être reliée à la tôle décapée du véhicule avec le même câble.

Comment utiliser l'entrée haut niveau ?

Si votre source n'a pas de sorties RCA, utilisez les adaptateurs haut niveau fournis. Branchez les câbles haut-parleur de la source sur les adaptateurs, puis connectez ceux-ci au connecteur High Level Input de l'ampli.

Comment régler le gain (sensibilité) ?

Tournez le potentiomètre Gain au minimum. Montez le volume de la source aux 3/4, puis augmentez le Gain jusqu'à entendre de la distortion. Réduisez d'un cran pour une calibration optimale.

Que faire si la LED de protection s'allume ?

La LED Prot. rouge indique une protection thermique (surchauffe). Laissez refroidir l'amplificateur et assurez-vous qu'il est bien ventilé.

Comment brancher la commande à distance (EBC) ?

Connectez la commande EBC fournie au port EBC Remote de l'amplificateur. Elle vous permet de régler le niveau du subwoofer depuis les places avant.

Quelles sont les dimensions de l'enceinte ?

Les dimensions sont 33 x 31 x 58 cm (L x H x P). Assurez-vous d'avoir suffisamment d'espace pour la ventilation et le dégagement des subwoofers.

Puis-je utiliser des câbles RCA standard ?

Oui, mais MTX recommande des câbles RCA ‘twistés’ de qualité (ex. StreetWires) pour éviter les parasites. Le niveau d'entrée doit être compris entre 0,2 V et 6 V.

Comment brancher le fil remote (allumage) ?

Connectez le bornier REM à un fil +12 V commandé par l'allumage de la source (souvent bleu, marqué 'Remote' ou 'Power Antenna'). Cela allume/éteint l'ampli automatiquement.

Où trouver la notice complète ?

La notice d'utilisation est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez aussi demander une traduction en choisissant votre langue.

MODE D'EMPLOI RTP8x2 MTX Audio

Merci d'avoir fait confiance à MTX en achetant un amplificateur hautes performances de la série RFL. Une bonne installation combinée à des subwoofers MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tenir éveillé vos voisins pendant des heures (des nuits), de couper le souffle à vos amis et de renvoyer dans leur bac à sable les petits joueurs...

Caractéristiques :

• Caisson de grave amplifié
• Ampli mono classe-D
• Subwoofers: 2x20cm (2x8")
  • Ampli puissance Max : 720W
  • Ampli puissance RMS : 240W
• Commande EBC incluse
• Entrées haut et bas niveau
  • Dimensions : 33x31x58cm

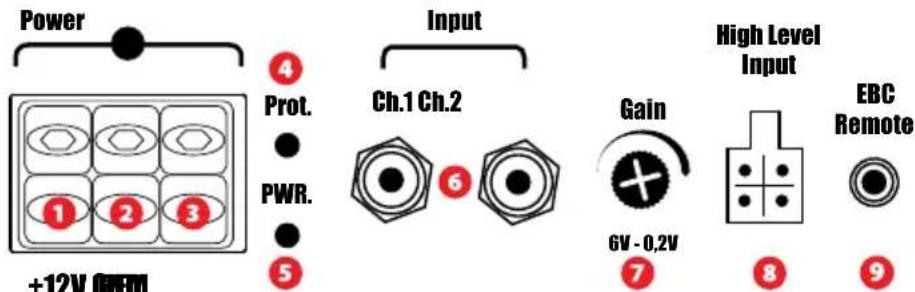

Connecteurs et réglages :

Power +12V ONEM 4 Prot. PWR. 5 Input Ch.1 Ch.2 6 Gain 6V -0.2V 7 High Level Input 8 EBC Remote 9

Connecteur d'alimentation (+12V) : C'est l'alimentation de l'amplificateur. Ce bornier doit être connecté directement à la borne +12V de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le câble d'alimentation à moins de 15cm du système électrique de la voiture ou des câbles RCA. MTX recommande l'utilisation de câble de 6mm2 100% en cuivre.

2 Connecteur "Remote" (REM) : C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les câbles de votre source avec l'inscription "Remote" ou "Power Antenna".

3 Connecteur de masse (GND) — C'est le bornier qui doit être relié à la masse de votre véhicule. Une masse de très bonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec une brosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de câble que pour l'alimentation (6mm2).

4 LED de protection (Prot.) : Lorsque l'amplificateur est en protection thermique (trop chaud) ce LED s'allume en rouge.

5 LED temoin d'allumage (PWR.) : Ce LED est allumé en rouge lorsque l'amplificateur est en fonction.

6 Entrées RCA (Input) : Ces entrées RCA se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,2Volt, le niveau maximum est de 6 Volts. MTX recommande d'utiliser des câbles RCA "twistés" de qualité (comme chez StreetWires par exemple) pour éliminer les problèmes de parasite.

7 Niveau de sensibilité (GAIN) — Ce réglage permet d'aligner la sensibilité de votre tube amplifié avec celle de votre source. Elle varie sur l'amplificateur de 0,2 à 6V. Cette commande n'est pas un volume ! Cela ne sert à rien de la mettre à fond. Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiomètre dans le sens contraire des aiguilles d'une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiomètre "Gain" jusqu'à entendre de la distortion (son dégradé)
4. Diminuer le niveau d'une heure sur le potentiomètre
5. Votre amplificateur est calibré avec la source

8 Entrées haut-niveau (High Level Input) : Votre tube amplifié MTX accepte le signal provenant des câbles haut-parleur de votre source (dans le cas ou votre source ne serait pas équipée de sorties RCA). Des adapteurs sont fournis à cet effet. Il suffit d'y brancher vos câbles haut-parleurs et de brancher les adaptateurs dans le connecteur "High Level Input".

9 Port EBC (External Bass Control - EBC Port) : Ce port permet la connexion de la commande déportée EBC livrée de série. Elle vous permet de régler le niveau du subwoofer assis aux places avant.

Installation et montage :

MTX vous recommande de faire appel à un installateur spécialisé pour le montage de votre MTX RTP8x2. Tout mauvais branchement peut gravement endommager ce produit, vos haut-parleurs ou encore le système électrique de votre véhicule. Veuillez à vérifier deux fois les branchements avant de mettre en marche votre système audio.

1. Déconnectez la masse de la batterie du véhicule.
2. Déterminez l'emplacement de votre MTX RTP8x2. Pour un bon fonctionnement, il faut laisser de l'air devant la section amplificateur (pour son refroidissement) et devant le subwoofer.
3. Faites passer un câble d'alimentation de la batterie jusqu'au connecteur marqué "+12V" sur l'amplificateur. Ne pas connecter ce câble pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchouc de protection pour que le câble ne s'endommage pas. Attention à bien utiliser la section de câble recommandée.
4. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du véhicule. C'est une protection très importante pour vous et votre véhicule en cas d'accident ou de court-circuit. Vous pouvez maintenant connecter le câble d'alimentation +12V sur la borne positive (rouge) de la batterie.
5. Trouvez une très bonne masse, la plus courte possible (donc proche de l'amplificateur). Le point de contact doit être décapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la même section de câble que pour l'alimentation. Branchez la masse au connecteur marqué "GND" sur l'amplificateur puis visser l'autre extrémité à la tôle du véhicule.
6. Connectez un câble de commande d'allumage (remote) et d'extinction de votre source au bornier marqué "Rem." sur l'amplificateur. Ce câble est généralement de petite section et de couleur bleue. Il se trouve à l'arrière de votre source. Il est parfois marqué "remote" ou "power antenna".
7. Connectez les câbles RCA de votre source aux borniers marqués "INPUT". Si votre source n'est pas équipée de câbles RCA, vous pouvez utiliser les adaptateurs haut niveau fournis (High Level Input). Il faut alors brancher les câbles haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur dans le bornier "High Level Input".
8. Vérifiez tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre, vous pouvez reconnecter la masse de la batterie. Puis placez le fusible dans son porte fusible.

Attention : pour commencer les réglages, la sensibilité "GAIN" sur l'amplificateur doit être en position minimum, donc à fond dans le sens contraire des aiguilles d'une montre.
