Tuotetyyppi	Kaasugrilli
Merkki	Jamie Oliver
Malli	Explorer 6500
Kaasuluokat	I3+(28~30/37), 3B/P(30), 3B/P(37), 3B/P(50)
Kaasutyypit	Butaani (28~30 mbar), Propaani (37 mbar), Butaani/Propaani seokset
Kokonaisteho	7,47 kW
Kaasun kulutus	537 g/h
Syöttö	Kaasupullo (max. 15 kg, korkeus ≤ 0,6 m, halkaisija ≤ 320 mm)
Käyttö	Vain ulkokäyttöön (älä käytä suljetussa tilassa tai ajoneuvossa)
Päätoiminnot	Grillaus kannella, esilämmitys 15 min, liekin säätö
Turvallisuus	Älä käytä kansi kiinni sytytyksen aikana; pidä 1 m etäisyys seinistä, 3 m etäisyys syttymislähteistä; käytä käsineitä kuumille osille
Huolto ja puhdistus	Puhdista 2 kuukauden välein tai käyttämättömyyden jälkeen; käytä mietoja pesuaineita; tarkista venturi
Varaosat ja korjattavuus	Takuu: runko 5 vuotta, ritilä 3 vuotta, polttimet 2 vuotta, sytytys 2 vuotta, muut osat 1 vuosi
Yleiset tiedot	Käyttöohje saatavilla useilla kielillä; verkkorekisteröinti takuun pidentämiseksi

Usein kysytyt kysymykset - Explorer 6500 Jamie Oliver

Miten kaasupullo liitetään grilliin?

Varmista, että pullon venttiili on kiinni (asento O). Liitä paineenalennin (standardi EN 16129) venttiiliin kiristämällä mutteri käsin ilman työkaluja. Yhdistä letku (standardi EN 16436-1, max. pituus 1,5 m) paineenalennusventtiiliin ja laitteeseen. Avaa venttiili ja tarkista tiiviys saippuavedellä.

Miten tiiviystesti tehdään?

Sulje kaikki säätönupit. Valmista saippuavesiliuos (1 osa pesuainetta ja 1 osa vettä). Avaa pullon venttiili. Levitä liuos kaikkiin liitoksiin (pullo, paineenalennin, letku, keräin). Jos kuplia ilmestyy, sulje venttiili välittömästi, kiristä liitokset uudelleen ja toista. Jos vuoto jatkuu, älä käytä laitetta ja ota yhteyttä asiakaspalveluun.

Mitä tehdä, jos poltin ei syty?

Tarkista, että kansi on auki. Avaa pullon venttiili. Käännä säätönuppi MAX-asentoon. Jos poltin ei syty 5 sekunnissa, käännä nuppi takaisin O-asentoon ja toista 2-3 kertaa. Jos edelleen ei syty, sulje kaasu, odota 5 minuuttia kaasun haihtumista, ja yritä uudelleen tai käytä ulkoista liekkiä.

Voiko grilliä käyttää sisällä?

Ei, tämä grilli on tarkoitettu vain ulkokäyttöön. Älä koskaan käytä sitä autotallissa, kuistilla, puutarhavajassa tai muussa suljetussa tilassa. Palamaton kaasu voi kerääntyä ja aiheuttaa räjähdyksen.

Mitä kaasutyyppiä käyttää?

Käytä butaania (28~30 mbar) tai propaania (37 mbar) luokan I3+(28~30/37) tai mainittujen 3B/P-luokkien mukaisesti. Älä käytä hiiltä, brikettejä tai laavakiviä. Varmista, että paineenalennin ja letku sopivat käytetylle kaasulle.

Miten grilliä huolletaan?

Puhdista se kahden kuukauden välein tai pitkän käyttämättömyyden jälkeen. Käytä mietoja pesuaineita emaloiduille osille. Tarkista venturi (ilmaputki) ettei se tukkeudu. Säilytä kuivassa paikassa kaasupullo irrotettuna.

Mikä on menettely kaasupullon irrottamiseksi?

Sulje kaikki grillin säätönupit. Kierrä pullon venttiiliä täysin myötäpäivään. Irrota paineenalennin kiertämällä pikaliitosmutteria vastapäivään. Laita suojakorkki takaisin pullon venttiiliin.

Mitä tehdä kaasuvuodon sattuessa käytön aikana?

Sulje pullon venttiili välittömästi. Sammuta kaikki liekit tai kipinät. Jos vuoto jatkuu, soita palokunnalle tai kaasuntoimittajalle. Älä käytä laitetta ennen kuin vuoto on korjattu.

Miten takuu saadaan?

Rekisteröi grilli verkossa osoitteessa www.jamieoliverbbq.com 30 päivän kuluessa ostosta. Säilytä ostotodistus. Takuu kattaa materiaali- ja valmistusvirheet seuraavin ehdoin: runko 5 vuotta, ritilä 3 vuotta, polttimet 2 vuotta, sytytys 2 vuotta, muut osat 1 vuosi. Se ei kata normaalia kulumista, kosteuden aiheuttamaa ruostumista tai väärinkäyttöä.

Voiko grilliä käyttää hiilen tai brikettien kanssa?

Ei, tämä grilli on suunniteltu vain kaasukäyttöön. Älä koskaan käytä hiiltä, brikettejä tai laavakiviä. Tämän ohjeen noudattamatta jättäminen voi vahingoittaa laitetta ja aiheuttaa vaaran.

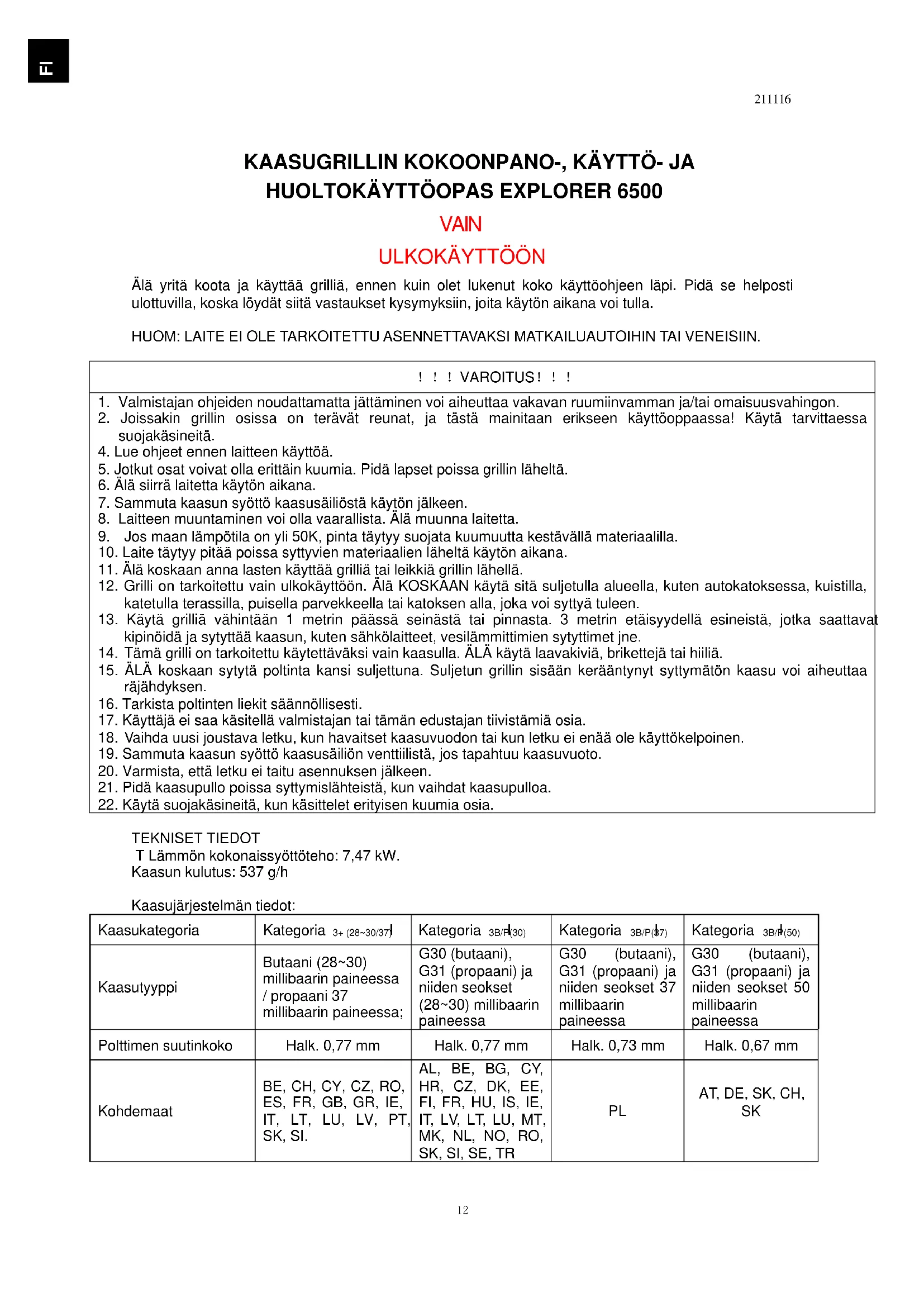

KÄYTTÖOHJE Explorer 6500 Jamie Oliver

Älä yritä koota ja käyttää grilliä, ennen kuin olet lukenut koko käyttöohjeen läpi. Pidä se helposti ulottuvilla, koska löydät siitä vastaukset kysymyksiin, joita käytön aikana voi tulla.

HUOM: LAITE EI OLE TARKOITETTU ASENNETTAVAKSI MATKAILUAUTOIHIN TAI VENEISIIN.

! ! ! VAROITUS ! ! !

1. Valmistajan ohjeiden noudattamatta jättäminen voi aiheuttaa vakavan ruumiinvamman ja/tai omaisuusvahingon.2. Joissakin grillin osissa on terävät reunat, ja tästä mainitaan erikseen käyttöoppaassa! Käytä tarvittaessa suojakäsineitä.4. Lue ohjeet ennen laitteen käyttöä.5. Jotkut osat voivat olla erittäin kuumia. Pidä lapset poissa grillin läheltä.6. Älä siirrä laitetta käytön aikana.7. Sammuta kaasun syöttö kaasusäiliöstä käytön jälkeen.8. Laitteen muuntaminen voi olla vaarallista. Älä muunna laitetta.9. Jos maan lämpötila on yli 50K, pinta täytyy suojata kuumuutta kestävällä materiaalilla.10. Laite täytyy pitää poissa syttyvien materiaalien läheltä käytön aikana.11. Älä koskaan anna lasten käyttää grilliä tai leikkiä grillin lähellä.12. Grilli on tarkoitettu vain ulkokäyttöön. Älä KOSKAAN käytä sitä suljetulla alueella, kuten autokatoksessa, kuistilla, katetulla terassilla, puisella parvekkeella tai katoksen alla, joka voi syttyä tuleen.13. Käytä grilliä vähintään 1 metrin päässä seinästä tai pinnasta. 3 metrin etäisyydellä esineistä, jotka saattava kipinöidä ja sytyttää kaasun, kuten sähkölaitteet, vesilämmittimien sytyttimet jne.14. Tämä grilli on tarkoitettu käytettäväksi vain kaasulla. ÄLÄ käytä laavakiviä, brikettejä tai hiiliä.15. ÄLÄ koskaan sytytä poltinta kansi suljettuna. Suljetun grillin sisään kerääntynyt syttymätön kaasu voi aiheuttaa räjähdyksen.16. Tarkista poltinten liekit säännöllisesti.17. Käyttäjä ei saa käsitellä valmistajan tai tämän edustajan tiivistämiä osia.18. Vaihda uusi joustava letku, kun havaitset kaasuvuodon tai kun letku ei enää ole käyttökelpoinen.19. Sammuta kaasun syöttö kaasusäiliön venttiilistä, jos tapahtuu kaasuvuoto.20. Varmista, että letku ei taitu asennuksen jälkeen.21. Pidä kaasupullo poissa syttymislähteistä, kun vaihdat kaasupulloa.22. Käytä suojakäsineitä, kun käsittelet erityisen kuumia osia.

TEKNISET TIEDOT

T Lämmön kokonaissyöttöteho: 7,47 kW.

Kaasun kulutus: 537 g/h

Kaasujärjestelmän tiedot:

Kaasukategoria	Kategoria 3+ (28~30/37)	Kategoria 3B/P(30)	Kategoria 3B/P(17)	Kategoria 3B/P(50)
Kaasutyyppi	Butaani (28~30) millibaarin paineessa / propaani 37 millibaarin paineessa;	G30 (butaani), G31 (propaani) ja niiden seokset (28~30) millibaarin paineessa	G30 (butaani), G31 (propaani) ja niiden seokset 37 millibaarin paineessa	G30 (butaani), G31 (propaani) ja niiden seokset 50 millibaarin paineessa
Polttimen suutinkoko	Halk. 0,77 mm	Halk. 0,77 mm	Halk. 0,73 mm	Halk. 0,67 mm
Kohdemaat	BE, CH, CY, CZ, RO, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI.	AL, BE, BG, CY, HR, CZ, DK, EE, FI, FR, HU, IS, IE, IT, LV, LT, LU, MT, MK, NL, NO, RO, SK, SI, SE, TR	PL	AT, DE, SK, CH, SK

KAASULIITÄNTÄ

Tämä grilli on tarkoitettu käytettäväksi kaasupullon kanssa. Älä yritä käyttää muun tyyppistä kaasunsyöttöä, ellei grilliä ole mukautettu muun kaasun käyttöä varten. Laitteen asennuksen täytyy noudattaa paikallisia säännöksiä.

Varmista, että kaasupullo ja kaasuletku eivät joudu kosketuksiin korkean lämpötilan osien kanssa.

1. Varmista, että kaasupullon venttiili on täysin O-asennossa (käännä myötäpäivään, kunnes pysähtyy).
2. Tarkista kaasupullon venttiili ja varmista, että siinä on oikeat urosulkokierteet.
3. Tarkasta venttiilin liitäntäportti ja säädinkokoonpano. Etsi mahdollisia vaurioita tai likaa. Poista liat. Tarkasta letku vaurioiden varalta. Älä koskaan yritä käyttää vaurioitunutta tai tukkeutunutta laitteistoa.
4. Kun liität säädinkokoonpanon venttiiliin, kiristä mutteri käsin myötäpäivään, kunnes tunnet vastuksen. Älä käytä jakoavainta kiristämiseen. Jakoavaimen käyttäminen voi vahingoittaa pikaliittimen mutteria ja aiheuttaa vaarallisen tilanteen.
5. Avaa kaasupullon venttiili kokonaan (vastapäivään). Tarkista kaikki liitokset vuotojen varalta saippuaveden avulla, ennen kuin sytytät grillin. Jos löydät vuodon, käännä kaasupullon venttiili kiinniäläkä käytä grilliä ennen kuin vuoto on korjattu.

■ Säätimen ja letkun vaatimukset:

1. Paineen säädin: yhdenmukainen EN 16129:n ja paikallisten säädösten kanssa (Virtausnopeus: enint. 2 kg/h).
2. Kaasuletku: yhdenmukainen EN 16436-1:n ja paikallisten standardien kanssa. (enint. 1,5 m, enint. FI 1,2 m).
3. Joustavan putken, joka liittää laitteen kaasupulloon, pituus ei saa ylittää 1,5 metriä.
4. Kaasuletku ja kaasupullo eivät saa joutua kosketuksiin kuumien pintojen (yli 60) tai terävien reunojen kanssa ja ne eivät saa kulkea grillin alta.

■ Kaasupullon vaatimukset:

1. Laita kaasupullo aina tasaiselle alustalle äläkä kiinnitä sitä grillin telineeseen.
2. Enimmäiskapasiteetti Enintään 15 kg paikallisia säädöksiä tulee noudattaa.
3. Mitat: kaasupullon korkeus ei saa olla suurempi kuin 0,6 m, halkaisija ei saa olla suurempi kuin 320 mm.
4. Varmista, että kaasupullo on alempana kuin kaasun syöttöliitäntä ja vältä kosketusta kuuman pinnan kanssa.
5. Kaasupullon tulee olla 0,5 metrin päässä laitteesta.

! ! ! VAROITUS ! ! !

1. ÄLÄ KÄYTÄ GRILLIÄ ENNEN KUIN SE ON VUOTOTESTATTU.2. Lopeta käyttö ja ota yhteyttä palokuntaan, jos vuoto havaitaan.3. Letkun vaihto-osina täytyy käyttää valmistajan määrittämiä osia.4. Älä koskaan laita vieraita esineitä venttiilin ulostuloon. Se voi vahingoittaa venttiiliä ja aiheuttaa vuodon.Vuotava kaasu voi aiheuttaa tulipalon, räjähdyksen, vakavan ruumiinvamman tai jopa kuoleman.5. Älä liitä tätä grilliä matkailuauton tai asuntovaunun kaasujärjestelmään.6. Jos et voi pysäyttää kaasuvuotoa, sulje kaasupullon venttiili HETI, ota yhteyttä kaasun toimittajaan tai palokuntaan.7. Sulje kaasupullo ja irrota se grillistä käytön jälkeen tai ennen siirtoa.8. HYVIN TÄRKEÄÄ: IRROTA KAASUPULLO, KUN GRILLI EI ÖLE KÄYTÖSSÄ.

■ Vuototestaus

1. Varmista, että kaikki säätönupit on suljettu.
2. Varmista, että säädin on liitetty kaasupulloon tiukasti ja että pullo on täynnä.
3. Tee saippualiuos, jossa on yksi osa pesuainetta ja yksi osa vettä. Ota suihkepullo, harja tai kangas ja laita liuosta liitäntöihin.
4. Avaa kaasupullon venttiili kokonaan kääntämällä vastapäivään. Jos kuulet POP-äänen, sammuta kaasu HETI. Tämä on merkki vakavasta kaasuvuodosta liitännässä. Ota yhteyttä kaasun myyjään tai palokuntaan.
5. Tarkasta jokainen liitäntä kaasupullosta eteenpäin mukaan lukien liitäntä imuputkesta (putki joka

on liitetty polttimeen) harjaamalla tai suihkuttamalla saippualiuosta liitäntöihin.

1. Jos näet saippuakuplia, liitännöissä on vuoto. Sammuta kaasupullo HETI ja kiristä liitännät uudelleen, Avaa kaasupullon venttiili ja tarkasta liitännät.
2. Jos et saa vuotoja loppumaan, ÄLÄ YRITÄ KORJATA NIITÄ ITSE. Ota yhteyttä huoltoon.
3. Sulje aina kaasupullon venttiili vuototestauksen jälkeen kääntämällä myötäpäivään.

■ Kaasupullon irrottaminen:

1. Käännä kaikki nupit kiinni.
2. Käännä kaasupullon venttiili kiinni (käännä myötäpäivään kunnes tunnet vastuksen).
3. Irrota säädinkokoonpano kaasupullon venttiilistä kääntämällä pikaliittimen mutteria vastapäivään.
4. Asenna suojus takaisin kaasupullon venttiiliin.

GRILLIN SYTYTYSOHJEET

Varmista, että säätönupin O-kohta osoittaa "aloituskohtaa" ohjauspaneelissa.

1. Avaa kansi, kun sytytät poltinta.
2. Avaa säätöventtiili kaasupullossa.
3. Käännä säätönuppia ja aseta MAX-asento "aloituskohdaksi". Poltin syttyy.
4. Jos liekki EI syty 5 sekunnissa, käännä nuppia ja tee O-kohdasta "aloituskohta". Toista vaihe 3 enintään 2 tai 3 kertaa.
5. Jos poltin ei syty vaiheen 4 jälkeen, sammuta kaasu ja odota 5 minuuttia, jotta liika kaasu haihtuu. Toista sitten joko vaihe 3 ja 4 tai sytytä ulkoisen liekin avulla.
6. Säädä säätönuppi sopivaa asetukseen tekemällä ohjauspaneelin paikkaosoitin "aloituskohdaksi". Kun olet lopettanut grillin käytön, sulje kaikki kaasun säätönupit, jotta O-kohdasta tehdään "aloituskohta".
   Liekin ominaisuudet: Polttimen liekkien tulee olla sinisiä ja tasaisia ilman keltaisia kärkiä, liiallista melua tai kohoamista.

KÄYTTÖOHJEET

1. Varmista, että grilli on vuototestattu ja sijaitsee oikeassa paikassa.
2. Grillaus vaatii korkean lämpötilan paistumista ja oikeaa ruskistumista varten.
3. Sulje kansi. Käännä säätönuppia ja aseta MAX-asento "aloituskohdaksi" ja esilämmitä grilliä 15 minuuttia.

GRILLIN SIJOITUS

1. Puhdista grilli.
2. Säilytä grilli sisällä kuivassa VASTA sitten, kun kaasupullo on kytketty pois päältä ja irrotettu. Kaasupullo täytyy säilyttää ulkona poissa lasten ulottuvilta
3. Laita grillin mukana toimitettu kansi paikalleen.

HOITO JA KUNNOSSAPITO

1. Suosittelemme grillin puhdistusta/kunnossapitoa kahden kuukauden välein tai kun grilliä ei ole käytetty vähään aikaan.
2. Käytä aina mietoa puhdistusainetta emaloitujen osien puhdistukseen.
3. Puhdista aina kypsennysalue, poltin ja rasvapelti turvallisissa olosuhteissa.
4. Tarkista ja puhdista venturi tukosten varalta. Suosittelemme venturin puhdistusta kahden kuukauden välein.
5. Soita asiakaspalveluun, jos ongelmia ilmenee.

Jamie Oliver

KAASUGRILLIN TAKUU

Kaupan takuun lisäksi Jamie Oliver BBQ lupaa korvata uuden osan, jos laitteessa esiintyy materiaali- tai valmistusvirheitä sovitun takuuajan aikana ostopäivästä alkaen.

Takuu on voimassa edellyttäen:

a. Että laite on ollut normaalissa yksityisessä kotikäytössä.
b. Että laitetta ei ole muutettu tai korjattu asiattoman henkilön toimesta.
c. Että laite on säilytetty kuivassa tilassa talven yli.
d. Että laitetta ei ole vahingoitettu.
e. Että alkuperäinen kuitti on voimassa.
f. Että laite on rekisteröity takuuta vastaaviin tarkoituksiin ohjeiden mukaisesti.

Kaasugrillin osakohtainen myönnetty takuuaika;

• Jamie Oliver rungon takuuaika 5 vuotta
• Jamie Oliver kannen takuuaika 3 vuotta
• Jamie Oliver grillin takuuaika 3 vuotta
• Jamie Oliver polittimen putkien takuuaika 2 vuotta
• Jamie Oliver sytytyksen takuuaika 2 vuotta
- Muiden osien takuuaika 1 vuosi

Takuu ei korvaa:

a. Osia, jotka ovat ruostuneet, syöpyneet, hapettuneet tai niissä on värimuutoksia kosteudesta tai ylikuumenemisesta johtuen.
b. Työtä tai työhön liittyviä kuluja.
c. Normaalia kulumista ja naarmuja tai putkien tukoksen avaamista.
d. Laitteen huolimattomasta tai väärinkäytöstä seurautuneita vahinkoja.
e. Väärän polttonesteen/kaasun käyttöä.
f. Toisin kuin käyttöohjeissa esitettyä käyttöä.
g. Säädintä, putkia tai pidikkeitä.
h. Kuluvia osia, kuten pattereita (jos on käytössä).

Tämä takuu ei vaikuta asiakkaan lakisääteisiin oikeuksiin millään tavalla. Takuu on maailmanlaajuisesti sovellettavissa.

Jamie Oliver BBQ pidättää itsellään oikeuden muuttaa tätä tuotetta ilman ennakkoilmoitusta. Jos malli ei ole enää saatavilla tulemme keskustelemaan vaihtoehtoisesta korvaamisesta tai asian ratkaisusta.

Vain rekisteröitymällä 30 päivän sisällä laitteen hankinnasta saat 10 vuoden takuun laitteen tietyille osille. Hyötyäksesi TAKUUSTA rekisteröidy verkossa www.jamieoliverbbq.com tai täydennä pakolliset kohdat REKISTERÖIDY NYT kohdassa erillisellä listalla ja lähetä se "Jamie Oliver BBQ Registration".

Tehdäksesi vaatimus lataa vaatimuslomake verkosta www.jamieoliverbbq.com tai saadaksesi lomake postitse kirjoita osoitteeseen: Jamie Oliver BBQ Helpline, Joop Geesinkweg 224, 1114AB Amsterdam- Duivendrecht., The Netherlands.

Vaatimuksessa tarvitaan:

a. Luettava kopio ostokuitista (merkintä ostopäivästä, mallin nimestä ja myymälästä).
b. Grillin mallin nimi & numero.
c. Ostopäivä.
d. Myymälän nimi & sijainti / tai muu esim: verkkokauppa.
e. Valokuvat kaikista vahingoittuneista osista, jotka on listattu vaatimukseen.

Säilytä tämä asiakirja turvallisessa paikassa.
