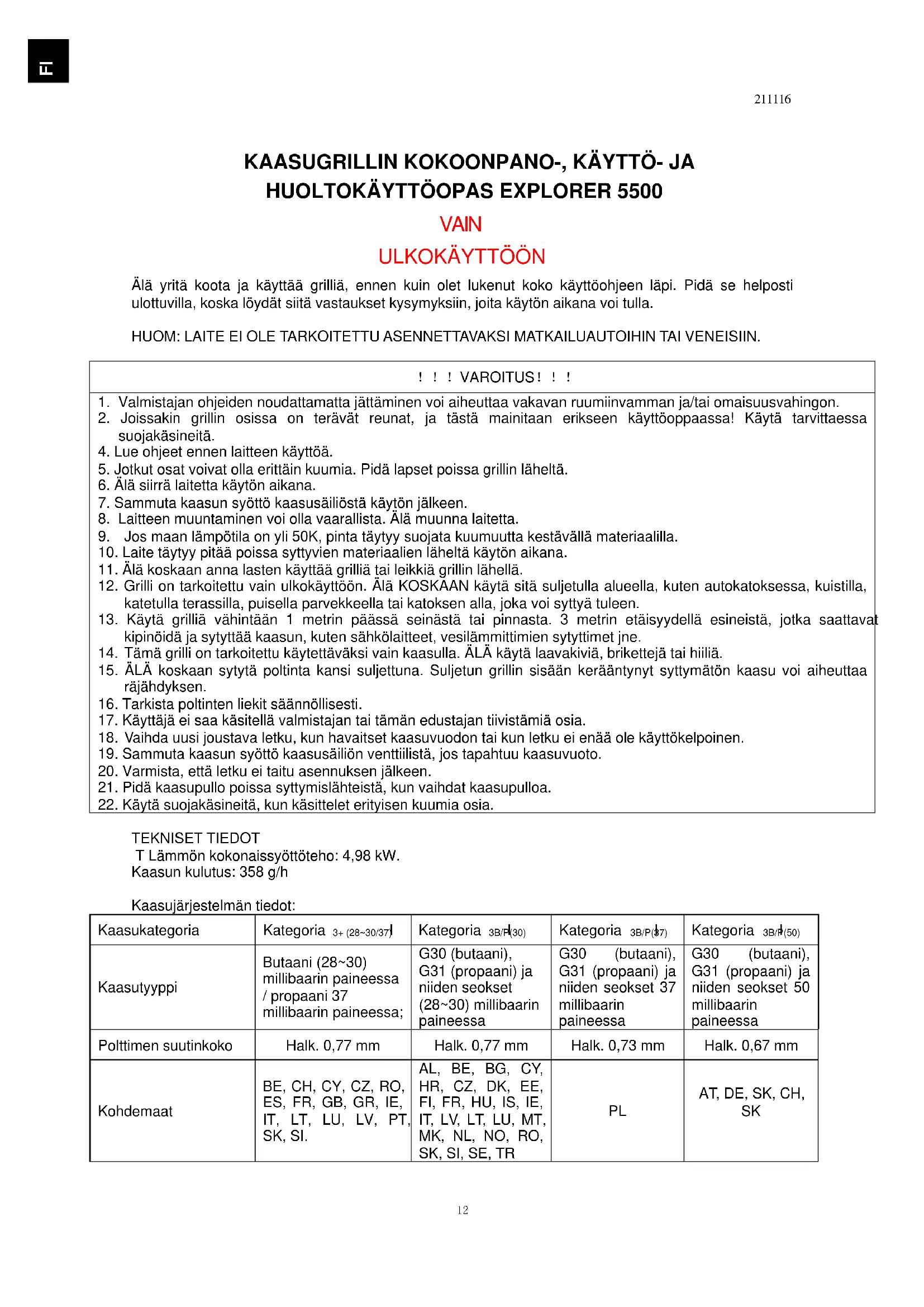

KÄYTTÖOHJE Explorer 5500 Jamie Oliver

Älä yritä koota ja käyttää grilliä, ennen kuin olet lukenut koko käyttöohjeen läpi. Pidä se helposti ulottuvilla, koska löydät siitä vastaukset kysymyksiin, joita käytön aikana voi tulla. HUOM: LAITE EI OLE TARKOITETTU ASENNETTAVAKSI MATKAILUAUTOIHIN TAI VENEISIIN. ！！！VAROITUS！！！

1. Valmistajan ohjeiden noudattamatta jättäminen voi aiheuttaa vakavan ruumiinvamman ja/tai omaisuusvahingon.

2. Joissakin grillin osissa on terävät reunat, ja tästä mainitaan erikseen käyttöoppaassa! Käytä tarvittaessa

4. Lue ohjeet ennen laitteen käyttöä.

5. Jotkut osat voivat olla erittäin kuumia. Pidä lapset poissa grillin läheltä.

6. Älä siirrä laitetta käytön aikana.

7. Sammuta kaasun syöttö kaasusäiliöstä käytön jälkeen.

8. Laitteen muuntaminen voi olla vaarallista. Älä muunna laitetta.

9. Jos maan lämpötila on yli 50K, pinta täytyy suojata kuumuutta kestävällä materiaalilla.

10. Laite täytyy pitää poissa syttyvien materiaalien läheltä käytön aikana.

11. Älä koskaan anna lasten käyttää grilliä tai leikkiä grillin lähellä.

12. Grilli on tarkoitettu vain ulkokäyttöön. Älä KOSKAAN käytä sitä suljetulla alueella, kuten autokatoksessa, kuistilla, katetulla terassilla, puisella parvekkeella tai katoksen alla, joka voi syttyä tuleen.

13. Käytä grilliä vähintään 1 metrin päässä seinästä tai pinnasta. 3 metrin etäisyydellä esineistä, jotka saattavat

kipinöidä ja sytyttää kaasun, kuten sähkölaitteet, vesilämmittimien sytyttimet jne.

14. Tämä grilli on tarkoitettu käytettäväksi vain kaasulla. ÄLÄ käytä laavakiviä, brikettejä tai hiiliä.

15. ÄLÄ koskaan sytytä poltinta kansi suljettuna. Suljetun grillin sisään kerääntynyt syttymätön kaasu voi aiheuttaa

16. Tarkista poltinten liekit säännöllisesti.

17. Käyttäjä ei saa käsitellä valmistajan tai tämän edustajan tiivistämiä osia.

18. Vaihda uusi joustava letku, kun havaitset kaasuvuodon tai kun letku ei enää ole käyttökelpoinen.

19. Sammuta kaasun syöttö kaasusäiliön venttiilistä, jos tapahtuu kaasuvuoto.

20. Varmista, että letku ei taitu asennuksen jälkeen.

21. Pidä kaasupullo poissa syttymislähteistä, kun vaihdat kaasupulloa.

22. Käytä suojakäsineitä, kun käsittelet erityisen kuumia osia.

TEKNISET TIEDOT T Lämmön kokonaissyöttöteho: 4,98 kW. Kaasun kulutus: 358 g/h Kaasujärjestelmän tiedot: Kaasukategoria Kategoria I 3+ (28~30/37) Kategoria I 3B/P(30) Kategoria I 3B/P(37) Kategoria I 3B/P(50) Kaasutyyppi Butaani (28~30) millibaarin paineessa / propaani 37 millibaarin paineessa; G30 (butaani), G31 (propaani) ja niiden seokset (28~30) millibaarin paineessa G30 (butaani), G31 (propaani) ja niiden seokset 37 millibaarin paineessa G30 (butaani), G31 (propaani) ja niiden seokset 50 millibaarin paineessa Polttimen suutinkoko Halk. 0,77 mm Halk. 0,77 mm Halk. 0,73 mm Halk. 0,67 mm Kohdemaat BE, CH, CY, CZ, RO, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI. AL, BE, BG, CY, HR, CZ, DK, EE, FI, FR, HU, IS, IE, IT, LV, LT, LU, MT, MK, NL, NO, RO, SK, SI, SE, TR

KAASULIITÄNTÄ Tämä grilli on tarkoitettu käytettäväksi kaasupullon kanssa. Älä yritä käyttää muun tyyppistä kaasunsyöttöä, ellei grilliä ole mukautettu muun kaasun käyttöä varten. Laitteen asennuksen täytyy noudattaa paikallisia säännöksiä. Varmista, että kaasupullo ja kaasuletku eivät joudu kosketuksiin korkean lämpötilan osien kanssa.

1. Varmista, että kaasupullon venttiili on täysin O-asennossa (käännä myötäpäivään, kunnes

2. Tarkista kaasupullon venttiili ja varmista, että siinä on oikeat urosulkokierteet.

3. Tarkasta venttiilin liitäntäportti ja säädinkokoonpano. Etsi mahdollisia vaurioita tai likaa. Poista liat.

Tarkasta letku vaurioiden varalta. Älä koskaan yritä käyttää vaurioitunutta tai tukkeutunutta laitteistoa.

4. Kun liität säädinkokoonpanon venttiiliin, kiristä mutteri käsin myötäpäivään, kunnes tunnet

vastuksen. Älä käytä jakoavainta kiristämiseen. Jakoavaimen käyttäminen voi vahingoittaa pikaliittimen mutteria ja aiheuttaa vaarallisen tilanteen.

5. Avaa kaasupullon venttiili kokonaan (vastapäivään). Tarkista kaikki liitokset vuotojen varalta

saippuaveden avulla, ennen kuin sytytät grillin. Jos löydät vuodon, käännä kaasupullon venttiili kiinni äläkä käytä grilliä ennen kuin vuoto on korjattu. Säätimen ja letkun vaatimukset:

1. Paineen säädin: yhdenmukainen EN 16129:n ja paikallisten säädösten kanssa (Virtausnopeus:

2. Kaasuletku: yhdenmukainen EN 16436-1:n ja paikallisten standardien kanssa. (enint. 1,5 m, enint.

3. Joustavan putken, joka liittää laitteen kaasupulloon, pituus ei saa ylittää 1,5 metriä.

4. Kaasuletku ja kaasupullo eivät saa joutua kosketuksiin kuumien pintojen (yli 60 ）tai terävien

reunojen kanssa ja ne eivät saa kulkea grillin alta. Kaasupullon vaatimukset:

1. Laita kaasupullo aina tasaiselle alustalle äläkä kiinnitä sitä grillin telineeseen.

2. Enimmäiskapasiteetti Enintään 15 kg paikallisia säädöksiä tulee noudattaa.

3. Mitat: kaasupullon korkeus ei saa olla suurempi kuin 0,6 m, halkaisija ei saa olla suurempi kuin

4. Varmista, että kaasupullo on alempana kuin kaasun syöttöliitäntä ja vältä kosketusta kuuman

5. Kaasupullon tulee olla 0,5 metrin päässä laitteesta.

2. Lopeta käyttö ja ota yhteyttä palokuntaan, jos vuoto havaitaan.

3. Letkun vaihto-osina täytyy käyttää valmistajan määrittämiä osia.

4. Älä koskaan laita vieraita esineitä venttiilin ulostuloon. Se voi vahingoittaa venttiiliä ja aiheuttaa vuodon.

Vuotava kaasu voi aiheuttaa tulipalon, räjähdyksen, vakavan ruumiinvamman tai jopa kuoleman.

5. Älä liitä tätä grilliä matkailuauton tai asuntovaunun kaasujärjestelmään.

6. Jos et voi pysäyttää kaasuvuotoa, sulje kaasupullon venttiili HETI, ota yhteyttä kaasun toimittajaan tai

7. Sulje kaasupullo ja irrota se grillistä käytön jälkeen tai ennen siirtoa.

1. Varmista, että kaikki säätönupit on suljettu.

2. Varmista, että säädin on liitetty kaasupulloon tiukasti ja että pullo on täynnä.

3. Tee saippualiuos, jossa on yksi osa pesuainetta ja yksi osa vettä. Ota suihkepullo, harja tai

kangas ja laita liuosta liitäntöihin.

4. Avaa kaasupullon venttiili kokonaan kääntämällä vastapäivään. Jos kuulet POP-äänen, sammuta

kaasu HETI. Tämä on merkki vakavasta kaasuvuodosta liitännässä. Ota yhteyttä kaasun myyjään tai palokuntaan.

5. Tarkasta jokainen liitäntä kaasupullosta eteenpäin mukaan lukien liitäntä imuputkesta (putki joka

on liitetty polttimeen) harjaamalla tai suihkuttamalla saippualiuosta liitäntöihin.

6. Jos näet saippuakuplia, liitännöissä on vuoto. Sammuta kaasupullo HETI ja kiristä liitännät

uudelleen, Avaa kaasupullon venttiili ja tarkasta liitännät.

7. Jos et saa vuotoja loppumaan, ÄLÄ YRITÄ KORJATA NIITÄ ITSE. Ota yhteyttä huoltoon.

8. Sulje aina kaasupullon venttiili vuototestauksen jälkeen kääntämällä myötäpäivään.

Kaasupullon irrottaminen:

1. Käännä kaikki nupit kiinni.

2. Käännä kaasupullon venttiili kiinni (käännä myötäpäivään kunnes tunnet vastuksen).

3. Irrota säädinkokoonpano kaasupullon venttiilistä kääntämällä pikaliittimen mutteria vastapäivään.

4. Asenna suojus takaisin kaasupullon venttiiliin.

GRILLIN SYTYTYSOHJEET Varmista, että säätönupin O-kohta osoittaa “aloituskohtaa” ohjauspaneelissa.

1. Avaa kansi, kun sytytät poltinta.

2. Avaa säätöventtiili kaasupullossa.

3. Käännä säätönuppia ja aseta MAX-asento “aloituskohdaksi”. Poltin syttyy.

4. Jos liekki EI syty 5 sekunnissa, käännä nuppia ja tee O-kohdasta “aloituskohta”. Toista vaihe 3

enintään 2 tai 3 kertaa.

5. Jos poltin ei syty vaiheen 4 jälkeen, sammuta kaasu ja odota 5 minuuttia, jotta liika kaasu haihtuu.

Toista sitten joko vaihe 3 ja 4 tai sytytä ulkoisen liekin avulla.

6. Säädä säätönuppi sopivaa asetukseen tekemällä ohjauspaneelin paikkaosoitin “aloituskohdaksi”.

Kun olet lopettanut grillin käytön, sulje kaikki kaasun säätönupit, jotta O-kohdasta tehdään “aloituskohta”. Liekin ominaisuudet: Polttimen liekkien tulee olla sinisiä ja tasaisia ilman keltaisia kärkiä, liiallista melua tai kohoamista.

1. Varmista, että grilli on vuototestattu ja sijaitsee oikeassa paikassa.

2. Grillaus vaatii korkean lämpötilan paistumista ja oikeaa ruskistumista varten.

3. Sulje kansi. Käännä säätönuppia ja aseta MAX-asento “aloituskohdaksi” ja esilämmitä grilliä 15

2. Säilytä grilli sisällä kuivassa VASTA sitten, kun kaasupullo on kytketty pois päältä ja irrotettu.

Kaasupullo täytyy säilyttää ulkona poissa lasten ulottuvilta

3. Laita grillin mukana toimitettu kansi paikalleen.

1. Suosittelemme grillin puhdistusta/kunnossapitoa kahden kuukauden välein tai kun grilliä ei ole

käytetty vähään aikaan.

2. Käytä aina mietoa puhdistusainetta emaloitujen osien puhdistukseen.

3. Puhdista aina kypsennysalue, poltin ja rasvapelti turvallisissa olosuhteissa.

4. Tarkista ja puhdista venturi tukosten varalta. Suosittelemme venturin puhdistusta kahden

5. Soita asiakaspalveluun, jos ongelmia ilmenee.
