Soort product	Gasbarbecue
Merk	Jamie Oliver
Model	Explorer 6500
Gascategorieën	I3+(28~30/37), 3B/P(30), 3B/P(37), 3B/P(50)
Gassoorten	Butaan (28~30 mbar), Propaan (37 mbar), butaan/propaanmengsels
Totaal vermogen	7,47 kW
Gasverbruik	537 g/h
Gastoevoer	Gascilinder (max. 15 kg, hoogte ≤ 0,6 m, diameter ≤ 320 mm)
Gebruik	Alleen buiten (niet gebruiken in een afgesloten ruimte of op een voertuig)
Hoofdfuncties	Barbecueën met deksel, 15 min voorverwarmen, vlamregeling
Veiligheid	Niet gebruiken met gesloten deksel tijdens het aansteken; houd op 1 m van muren, 3 m van ontstekingsbronnen; draag handschoenen voor hete onderdelen
Onderhoud en reiniging	Om de 2 maanden of na niet-gebruik reinigen; milde reinigingsmiddelen gebruiken; venturi controleren
Onderdelen en repareerbaarheid	Garantie: chassis 5 jaar, rooster 3 jaar, branderbuizen 2 jaar, ontsteking 2 jaar, andere onderdelen 1 jaar
Algemene informatie	Handleiding beschikbaar in meerdere talen; online registratie voor uitgebreide garantie

Veelgestelde vragen - Explorer 6500 Jamie Oliver

Hoe sluit ik de gasfles aan op de barbecue?

Zorg ervoor dat de kraan van de gasfles gesloten is (stand O). Sluit de drukregelaar (norm EN 16129) aan op de kraan door de moer met de hand vast te draaien, zonder sleutel. Sluit de slang (norm EN 16436-1, max. lengte 1,5 m) aan op de drukregelaar en het apparaat. Open de kraan en controleer de dichtheid met zeepwater.

Hoe voer ik een dichtheidstest uit?

Sluit alle regelknoppen. Maak een zeepwateroplossing (1 deel afwasmiddel op 1 deel water). Open de kraan van de gasfles. Breng de oplossing aan op alle verbindingen (fles, drukregelaar, slang, verdeelstuk). Als er bellen verschijnen, sluit dan onmiddellijk de kraan, draai de verbindingen vast en herhaal de test. Als het lek aanhoudt, gebruik het apparaat dan niet en neem contact op met de klantenservice.

Wat te doen als de brander niet ontsteekt?

Controleer of het deksel open is. Open de kraan van de gasfles. Draai de regelknop naar MAX. Als de brander niet binnen 5 seconden ontsteekt, zet de knop dan terug op O en herhaal de handeling 2 tot 3 keer. Als er nog steeds geen ontsteking is, sluit dan het gas af, wacht 5 minuten tot het gas is verspreid, probeer het opnieuw of gebruik een externe vlam.

Kan de barbecue binnen worden gebruikt?

Nee, deze barbecue is uitsluitend bedoeld voor buitengebruik. Gebruik hem nooit in een garage, serre, tuinhuis of andere afgesloten ruimte. Onverbrande gassen kunnen zich ophopen en een explosie veroorzaken.

Welk type gas moet ik gebruiken?

Gebruik butaan (28~30 mbar) of propaan (37 mbar) volgens categorie I3+(28~30/37) of de aangegeven 3B/P-categorieën. Gebruik geen houtskool, briketten of lavastenen. Controleer of de drukregelaar en slang geschikt zijn voor het gebruikte gas.

Hoe onderhoud ik de barbecue?

Reinig hem om de twee maanden of na een lange periode van niet-gebruik. Gebruik milde reinigingsmiddelen op de geëmailleerde delen. Controleer de venturi (luchtkanaal) om verstopping te voorkomen. Berg hem op een droge plaats op nadat u de gasfles hebt losgekoppeld.

Wat is de procedure om de gasfles los te koppelen?

Sluit alle regelknoppen van de barbecue. Draai de kraan van de gasfles volledig met de klok mee. Koppel de drukregelaar los door de snelkoppelmoer tegen de klok in te draaien. Plaats de beschermkap terug op de kraan van de gasfles.

Wat te doen bij een gaslek tijdens gebruik?

Sluit onmiddellijk de kraan van de gasfles. Doof alle vlammen of vonken. Als het lek aanhoudt, bel de brandweer of uw gasleverancier. Gebruik het apparaat niet totdat het lek is gerepareerd.

Hoe kan ik gebruikmaken van de garantie?

Registreer uw barbecue online op www.jamieoliverbbq.com binnen 30 dagen na aankoop. Bewaar uw aankoopbewijs. De garantie dekt materiaal- en fabricagefouten onder de volgende voorwaarden: chassis 5 jaar, rooster 3 jaar, branders 2 jaar, ontsteking 2 jaar, andere onderdelen 1 jaar. De garantie dekt geen normale slijtage, roest door vocht of verkeerd gebruik.

Kan de barbecue worden gebruikt met houtskool of briketten?

Nee, deze barbecue is uitsluitend ontworpen voor gebruik op gas. Gebruik nooit houtskool, briketten of lavastenen. Het niet opvolgen van deze instructie kan het apparaat beschadigen en gevaar opleveren.

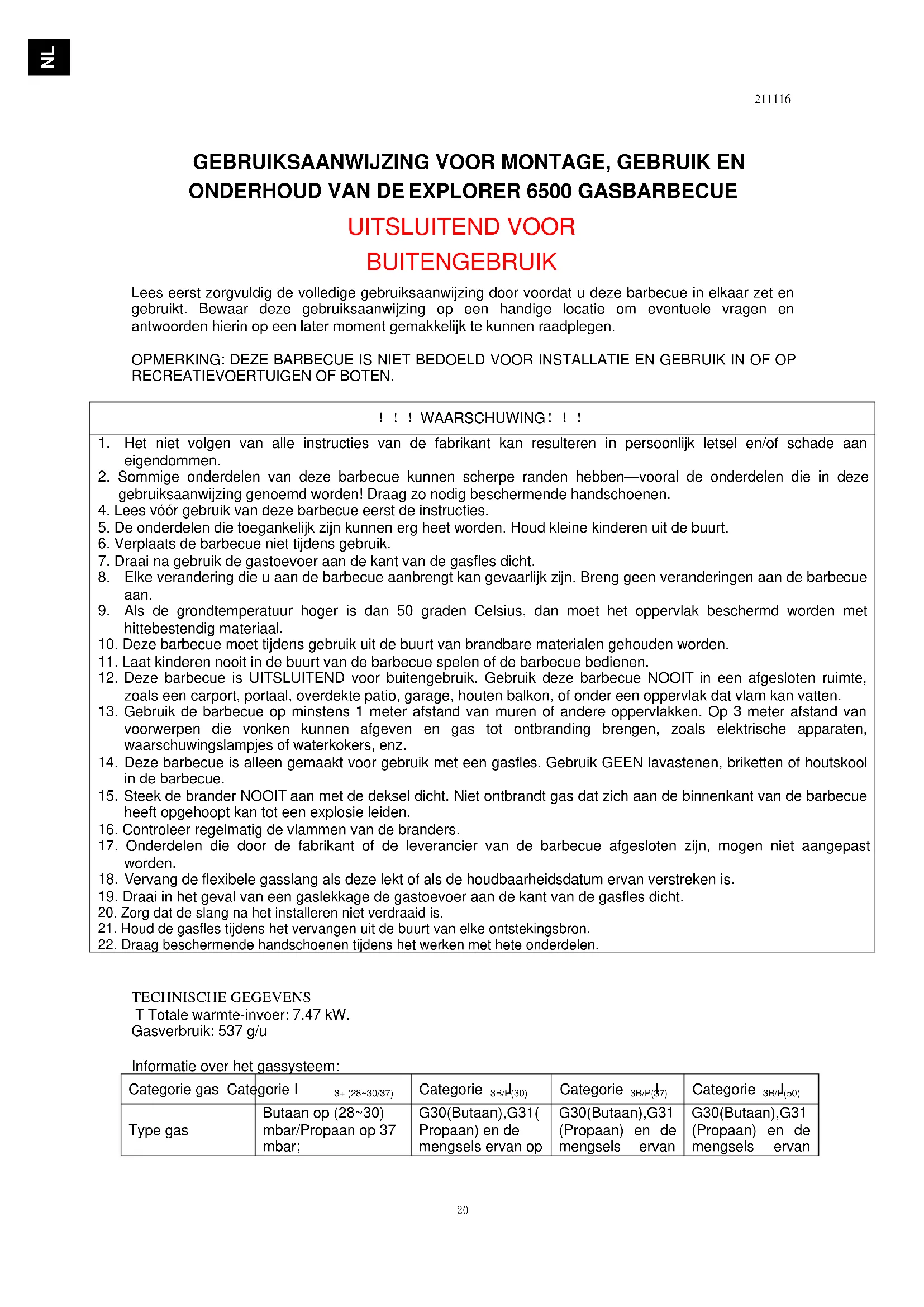

GEBRUIKSAANWIJZING Explorer 6500 Jamie Oliver

Lees eerst zorgvuldig de volledige gebruiksaanwijzing door voordat u deze barbecue in elkaar zet en gebruikt. Bewaar deze gebruiksaanwijzing op een handige locatie om eventuele vragen en antwoorden hierin op een later moment gemakkelijk te kunnen raadplegen.

OPMERKING: DEZE BARBECUE IS NIET BEDOELD VOOR INSTALLATIE EN GEBRUIK IN OF OP RECREATIEVOERTUIGEN OF BOTEN.

!!! WAARSCHUWING!!!

1. Het niet volgen van alle instructies van de fabrikant kan resulteren in persoonlijk letsel en/of schade aan eigendommen.
2. Sommige onderdelen van deze barbecue kunnen scherpe randen hebben—vooral de onderdelen die in deze gebruiksaanwijzing genoemd worden! Draag zo nodig beschermende handschoenen.
3. Lees vóór gebruik van deze barbecue eerst de instructies.
4. De onderdelen die toegankelijk zijn kunnen erg heet worden. Houd kleine kinderen uit de buurt.
5. Verplaats de barbecue niet tijdens gebruik.
6. Draai na gebruik de gastoevoer aan de kant van de gasfles dicht.
7. Elke verandering die u aan de barbecue aanbrengt kan gevaarlijk zijn. Breng geen veranderingen aan de barbecue aan.
8. Als de grondtemperatuur hoger is dan 50 graden Celsius, dan moet het oppervlak beschermd worden met hittebestendig materiaal.
9. Deze barbecue moet tijdens gebruik uit de buurt van brandbare materialen gehouden worden.
10. Laat kinderen nooit in de buurt van de barbecue spelen of de barbecue bedienen.
11. Deze barbecue is UITSLUITEND voor buitengebruik. Gebruik deze barbecue NOOIT in een afgesloten ruimte, zoals een carport, portaal, overdekte patio, garage, houten balkon, of onder een oppervlak dat vlam kan vatten.
12. Gebruik de barbecue op minstens 1 meter afstand van muren of andere oppervlakken. Op 3 meter afstand van voorwerpen die vonken kunnen afgeven en gas tot ontbranding brengen, zoals elektrische apparaten, waarschuwingslampjes of waterkokers, enz.
13. Deze barbecue is alleen gemaakt voor gebruik met een gasfles. Gebruik GEEN lavastenen, briketten of houtskool in de barbecue.
14. Steek de brander NOOIT aan met de deksel dicht. Niet ontbrandt gas dat zich aan de binnenkant van de barbecue heeft opgehoopt kan tot een explosie leiden.
15. Controleer regelmatig de vlammen van de branders.
16. Onderdelen die door de fabrikant of de leverancier van de barbecue afgesloten zijn, mogen niet aangepast worden.
17. Vervang de flexibele gasslang als deze lekt of als de houdbaarheidsdatum ervan verstreken is.
18. Draai in het geval van een gaslekkage de gastoevoer aan de kant van de gasfles dicht.
19. Zorg dat de slang na het installeren niet verdraaid is.
20. Houd de gasfles tijdens het vervangen uit de buurt van elke ontstekingsbron.
21. Draag beschermende handschoenen tijdens het werken met hete onderdelen.

TECHNISCHE GEGEVENS

T Totale warmte-invoer: 7,47 kW.

Gasverbruik: 537 g/u

Informatie over het gassysteem:

Categorie gas Categorie I3+ (28~30/37)		Categorie 3B/P(30)	Categorie 3B/P(37)	Categorie 3B/P(50)
Type gas	Butaan op (28~30)mbar/Propaan op 37mbar;	G30(Butaan),G31(Propaan) en demengsels ervan op(28~30) mbar op 37	G30(Butaan),G31(Propaan) en demengsels ervanmbar op 50 mbar	G30(Butaan),G31(Propaan) en demengsels ervan
Grootte van de injectie van de brander	Dia. 0,77 mm Dia.	0,77 mm Dia. 0,73 mm	Dia. 0,67 mm
Bestemmingsland en	BE, CH, CY, CZ, RO, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI.	AL, BE, BG, CY, HR, CZ, DK, EE, FI, FR, HU, IS, IE, IT, LV, LT, LU, MT, MK, NL, NO, RO, SK, SI, SE, TR	PL	AT, DE, SK, CH, SK

GASKOPPELING

Dit is een begrensde barbecue. Gebruik geen andere soorten gastoevoer tenzij de barbecue daarvoor geconfigureerd is. De installatie van deze barbecue dient te geschieden conform de plaatselijke richtlijnen.

Zorg ervoor dat de gasfles en de gasslang niet in contact komen met onderdelen die heet kunnen worden.

1. Zorg dat de gaskraan op de gasfles volledig in de stand "O" staat (draai rechtsom naar stop).
2. Controleer de gaskraan van de gasfles om er zeker van te zijn dat de schroefdraden die uitsteken geschikt zijn.
3. Controleer de aansluiting van de kraan en de gasregelaar. Controleer ze op schade of vuil. Verwijder zo nodig alle vuil. Controleer de slang op schade. Gebruik NOOIT apparatuur of onderdelen die beschadigd zijn of verstopt zitten.
4. Draai tijdens het aansluiten van de gasregelaar op de gaskraan de moer rechtsom handvast tot een positieve stop. Gebruik geen sleutel om de moer vast te draaien. Het gebruik van een sleutel kan de moer van de snelkoppeling beschadigen en in een gevaarlijke situatie resulteren.
5. Zet de cilinderklep volledig open (linksom). Gebruik een zeepoplossing om alle koppelingen op lekkages te controleren voordat de barbecue gebruikt wordt. Draai de cilinderklep na het vinden van een lekkage dicht en gebruik de barbecue niet totdat een plaatselijke leverancier van de gasfles de reparatie heeft uitgevoerd.

■ Vereisten voor de regelaar en de slang:

1. Drukregelaar: voldoet aan EN 16129 en voldoet aan de lokale richtlijn (debietsnelheid: max. 2 kg/u).
2. Gasslang: voldoet aan EN 16436-1 en lokale richtlijn. (max. 1,5 m, max. debietsnelheid 1,2 m).
3. Het type flexibele slang die de barbecue op de gasfles aansluit en de aanbevolen lengte van maximaal 1,5 meter.
4. Pas op dat de gasslang en de gasfles niet in aanraking komen met hete oppervlakken (hoger dan ,60°C) of scherpe randen, en dat de gasslang niet onder de barbecue doorloopt

■ Vereisten voor de gasfles:

1. Plaats een gasfles altijd op een vlakke ondergrond en monteer de gasfles NIET op een onderstel met wieltjes.
2. Maximumcapaciteit 15 kg en voldoen aan lokale richtlijnen.
3. Afmetingen: de hoogte mag niet meer zijn dan 0,6 m en de diameter van de gasfles mag niet meer zijn dan 320 mm.
4. Zorg dat de gasfles lager is dan de koppeling van de gasaanvoer en voorkom aanraking met een heet oppervlak.
5. De gasfles dient op minstens 0,5 m afstand van de barbecue te blijven.

!!! WAARSCHUWING !!!

1. GEBRUIK DE BARBECUE NIET TOTDAT DE LEKKAGETEST IS UITGEVOERD.2. Stop het gebruik en bel de brandweer als u een gaslek constateert.3. De gasslang mag uitsluitend worden vervangen door een slang die door de fabrikant gespecificeerd is.4. Steek nooit vreemde voorwerpen in de uitgang van de gaskraan. Hierdoor kan de gaskraan beschadigd raken en een lekkage veroorzaken. Een gaslekkage kan vervolgens leiden tot brand, een explosie met ernstig persoonlijk letsel of zelfs de dood tot gevolg.

1. Sluit deze barbecue niet aan op het gassysteem van een caravan of camper.
2. Als u de gaslekkage niet kunt stoppen, sluit dan ONMIDDELLIJK de gaskraan van de gasfles en bel de gasleverancier of de brandweer.
3. Sluit altijd de gaskraan van de gasfles en koppel de gasfles altijd los van de barbecue na gebruik van de barbecue of voordat u een van beide verplaatst.
4. ZEER BELANGRIJK: KOPPEL DE GASFLES LOS WANNEER DE BARBECUE NIET IN GEBRUIK IS.

■ Testen op eventuele lekkages

1. Zorg dat alle bedieningsknoppen (kranen) dicht zijn.
2. Zorg dat de regelaar goed op de gasfles is aangesloten en de gasfles gevuld is.
3. Maak een zeepoplossing dat voor de helft uit zeep en water bestaat. Leg een sproeifles, borsteltje of rag klaar om de zeepoplossing op de koppelingen aan te brengen.
4. Draai de cilinderkraan helemaal linksom om de gastoevoer te activeren. Als u een "POP"-geluid hoort, draai de gaskraan dan ONMIDDELLIJK dicht omdat dit op een groot lek bij de koppeling duidt. Bel de leverancier van de gasfles of de brandweer.
5. Controleer elke koppeling van de gasfles tot en met het spruitstuk van de gasbrander in de barbecue door de zeepoplossing op de koppelingen aan te brengen.
6. Er is sprake van een gaslek als u zeepbelletjes ziet. Draai de cilinderkraan ONMIDDELLIJK dicht en draai de koppelingen opnieuw aan. Open opnieuw de cilinder kraan en controleer de koppeling opnieuw.
7. Als het lek niet kan worden gedicht, PROBEER DEZE DAN NIET ZELF TE REPAREREN. Bel onze klantenservice voor hulp.
8. Draai de cilinderkraan na een lekkagetest altijd rechtsom dicht.

■ Doe het volgende om de gasfles los te koppelen:

1. Draai alle knoppen dicht.
2. Draai de cilinderkraan volledig dicht (draai naar rechts naar stop).
3. Koppel de regelaar van de cilinderkraan los door de moer van de snelkoppeling linksom te draaien.
4. Monteer de beschermdop op de cilinderkraan.

INSTRUCTIES VOOR HET AANSTEKEN VAN DE BARBECUE

Zorg dat de "O"-positie op de bedieningsknop naar het "startpunt" op het bedieningspaneel wijst.

1. Open de deksel wanneer de barbecue wordt aangestoken.
2. Open de gaskraan op de gasfles.
3. Draai de bedieningsknop en zorg dat de positie "MAX" naar het "startpunt" wijst. De brander wordt aangestoken.
4. Als de brander NIET binnen 5 seconden brandt, draai dan aan de bedieningskop zodat de "O"-positie naar het "startpunt" wijst en herhaal stap 3 nog maximaal 3 keer.
5. Als de brander na stap 4 nog niet brandt, draai dan de gastoevoer dicht en wacht 5 minuten om al het onverbrande gas te laten oplossen en herhaal stap 3 en 4 of steek de brander met een externe vlam (bijv. een aangestoken lucifer) aan.
6. Draai de bedieningsknop in de juiste stand door de instelling op het bedieningspaneel naar het "startpunt" te laten wijzen. Sluit na gebruik van uw barbecue alle bedieningsknoppen door het "O"-punt naar het "startpunt" te laten wijzen.
   ■ Eigenschappen van de vlammen: De vlammen uit de brander dienen stabiel te branden een blauw van kleur te zijn zonder oranje punten, overmatig geluid of steekvlammen.

BEDIENINGSINSTRUCTIES

1. Zorg dat de gastoevoer van de barbecue getest is op gaslekkages en de barbecue op de juiste, veilige plaats staat.
2. Barbecueën vereist hoge temperaturen om het vlees dicht te schroeien en te laten garen.
3. Sluit de deksel. Draai de bedieningsknop en zorg dat de positie "MAX" naar het "startpunt" wijst en laat de barbecue 15 minuten voorverwarmen.

OPBERGEN VAN DE BARBECUE

1. Controleer of de gastoevoer is dichtgedraaid. Zo niet, draai de gastoevoer dan dicht en koppel de gasfles los. Maak de barbecue schoon.
2. Berg de barbecue op in een binnenlocatie (zoals een schuur of garage), maar de gasfles moet BUITEN worden opgeborgen, buiten het bereik van kinderen.
3. Plaats de meegeleverde beschermhoes over de barbecue.

VERZORGING & ONDERHOUD

1. Het advies luidt om uw barbecue schoon te maken na gebruik, na elke twee maanden of na een ander periode dat de barbecue niet gebruikt wordt.
2. Gebruik voor het reinigen altijd de mildste reinigings- en poetsmiddelen.
3. Reinig het kookgedeelte, de brander en de vetlade altijd op een veilige manier.
4. Controleer en reinig de gasdoorgang in het geval van een verstopping. Het advies luidt om de gasdoorgang elke twee manden te controleren.
5. Neem bij eventuele problemen die u niet zelf kunt verhelpen contact op met onze klantenservice.

Jamie Oliver

JAMIE OLIVER GAS BBQ GARANTIE

In aanvulling op de garantie van de winkel waar dit product is gekocht, komt Jamie Oliver BBQ overeen dat wanneer het product een materiaal- of fabricagefout vertoont binnen de garantietermijn na de oorspronkelijke aankoopdatum, de firma vervangende onderdelen zal leveren.

Dit geldt alleen als de barbecue:

a. Is gebruikt voor normaal huiselijk gebruik thuis.

b. Ongewijzigd is en er geen reparaties aan zijn uitgevoerd door onbevoegde personen.

c. Tijdens de winter opgeslagen is geweest in droge omstandigheden.

d. Niet is beschadigd.

e. Vergezeld gaat van een geldige kassabon als bewijs van aankoop.

f. Volgens de instructies is geregistreerd voor garantiedoeleinden.

Garantie per element van de gasbarbecue;

Jamie Oliver onderstel garantie	5 jaar
Jamie Oliver deksel garantie	3 jaar
Jamie Oliver grill garantie	3 jaar
Jamie Oliver branderbuizen garantie	2 jaar
Jamie Oliver ontsteking garantie	2 jaar
Alle overige onderdelen	1 jaar

Deze garantie dekt niet:

a. Delen aangetast door roest, corrosie, oxidatie of verkleuring die kan optreden als gevolg van vocht of oververhitting.

b. Arbeidskosten of arbeid-gerelateerde kosten.

c. Normale slijtage, krassen of het ontstoppen van pijpen.

d. Oneigenlijk gebruik of misbruik van het product.

e. Gebruik van de verkeerde brandstof / gas.

f. Gebruik dat afwijkt van de bedieningsinstructies in de handleiding.

g. Drukregelaar, slang en klemmen.

h. Verbruiksonderdelen bijvoorbeeld: batterijen (indien van toepassing).

Deze garantie tast op geen enkele wijze de wettelijke rechten van de klant aan. De garantie is wereldwijd van toepassing

Jamie Oliver BBQ behoudt zich het recht voor om dit product te wijzigen zonder voorafgaande kennisgeving. Als het model niet meer beschikbaar is, zullen wij een alternatief voor vervanging of een schikking bespreken.

Alleen door te registreren binnen 30 dagen na de datum van aankoop zal de garantie geldig zijn voor maximaal tien jaar voor enkele onderdelen. Om te profiteren van de GARANTIE kunt u online registreren op www.jamieoliverbbq.com of vult de verplichte gedeelten in onder REGISTER NOW op het afzonderlijke formulier en stuurt u dat per post aan Jamie Oliver BBQ Registration.

Om een claim in te dienen, downloadt u het claimformulier van www.jamieoliverbbq.com, of schrijft u naar Jamie Oliver BBQ Helpline, Einsteinweg 5, 3752 LW Bunschoten, Postbus 214, 3750 GE Bunschoten, Nederland om een formulier te ontvangen.

Voor de claim is nodig:

a. Leesbare kopie van de aankoopbon (waarop aankoopdatum, modelnaam en winkel vermeld staat).

b. Modelnaam en nummer van de barbecue.

c. Aankoopdatum.

d. Naam van winkel en locatie / of anders, bijv.: online

e. Foto's van de beschadigde onderdelen die vermeld staan in uw claim.

Bewaar dit document op een veilige plaats.
