KÄYTTÖOHJE POWX1725 PowerPlus

4.4 Sähkölaitteiden huolellinen käsittely ja käyttö ...................................................... 5

5.1 Paineilman ja puhalluspistoolien käyttöä koskevat turvallisuusmääräykset ...... 5

5.2 Ruiskumaalausta koskevat turvallisuusmääräykset............................................. 5

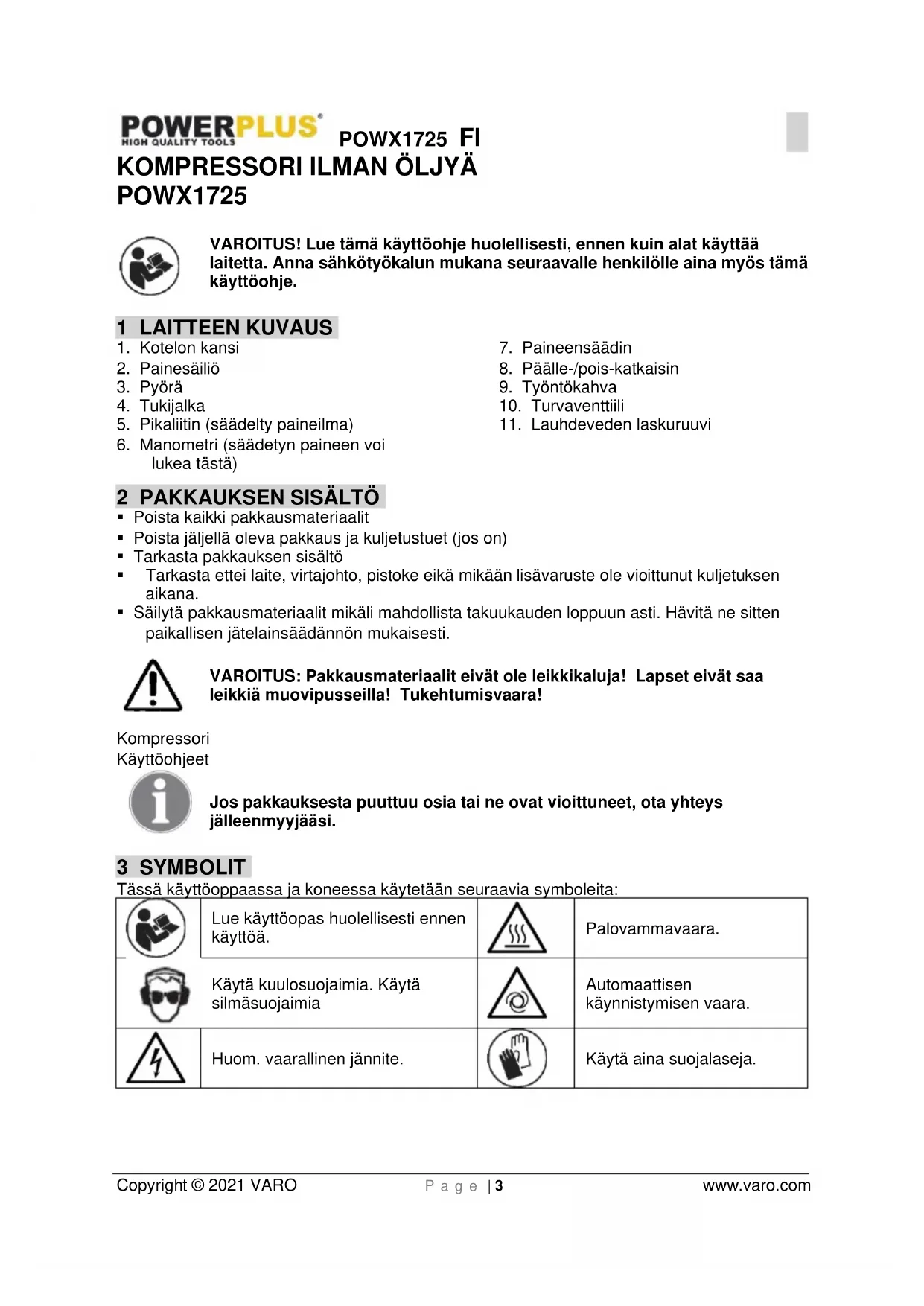

POWX1725 VAROITUS! Lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje. 1 LAITTEEN KUVAUS

5. Pikaliitin (säädelty paineilma)

6. Manometri (säädetyn paineen voi

8. Päälle-/pois-katkaisin

Poista kaikki pakkausmateriaalit Poista jäljellä oleva pakkaus ja kuljetustuet (jos on) Tarkasta pakkauksen sisältö Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana. Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti. VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara! Kompressori Käyttöohjeet Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi. 3 SYMBOLIT Tässä käyttöoppaassa ja koneessa käytetään seuraavia symboleita:

Lue käyttöopas huolellisesti ennen käyttöä.

Käytä kuulosuojaimia. Käytä silmäsuojaimia

Automaattisen käynnistymisen vaara.

Huom. vaarallinen jännite.

Käytä aina suojalaseja.POWX1725 FI Copyright © 2021 VARO P a g e | 4 www.varo.com 4 YLEISET TURVALLISUUSOHJEET Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana ”sähkötyökalu” tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita. Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt. Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

4.2 Sähköturvallisuus

Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä. Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa. Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu. Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa. Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa. Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa. Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

4.3 Henkilöturvallisuus

Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia. Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi. Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on asennossa OFF (0), ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri. Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan. Älä yliarvioi taitojasi. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.POWX1725 FI Copyright © 2021 VARO P a g e | 5 www.varo.com Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni. Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

4.4 Sähkölaitteiden huolellinen käsittely ja käyttö

Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella. Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava. Irrota pistotulppa pistorasiasta, ennen kuin teet laitteelle asetuksia, vaihdat lisävarusteita tai asetat laitteen syrjään. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään. Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt. Huolla laitetta huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai sillä tavoin viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista. Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää. Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tälle tietylle laitetyypille on ohjeistettu käytettäväksi. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

5.1 Paineilman ja puhalluspistoolien käyttöä koskevat turvallisuusmääräykset

Ahtimen ja johtojen käyttö lämpötilat ovat korkeat. Kosketus aiheuttaa palo vammoja. Ahtimen imemien kaasujen tai höyryjen on oltava ilman aineosia, jotka voivat joh taa ahtimen paloon tai räjähdykseen. Letkuliitosta irroitettaessa on liitoskappaleesta pidet tävä kiinni, ettei se aiheuta vammoja sinkoutumalla irti. Paineilmapistoolia käsitel lessä on käytettävä suo jalaseja. Roskat ja poispu hallettu lika voivat helposti aiheuttaa vammoja. Paineilmapistoolia ei saa suunnata kohti ihmisiä, eikä sillä myöskään saa puhdistaa päällepuettuja vaatekappaleita.

5.2 Ruiskumaalausta koskevat turvallisuusmääräykset

Älä työstä maalia tai liuotetta, jonka sytty mispiste on alle 55°C. Älä lämmitä maalia tai liuotteita. Terveydelle vaarallisia nesteitä työstettäessä on käytettävä suojana suodattimia (kasvonaa maria). Noudata myös tällaisten aineiden val mistajan antamia turva ohjeita. Työstettävien materiaalien pakkauksissa olevia tietoja sekä vaarallisten aineiden käsittelylain mukaisia merkintöjä tulee noudattaa. Tarvittaessa tulee ryhtyä muihin turvatoimiin, erityisesti käyttää tarkoituksenmukaista suojapukua ja naamaria.POWX1725 FI Copyright © 2021 VARO P a g e | 6 www.varo.com Ruiskutuksen aikana tai työtiloissa ei saa tupa - koida. Maalihöyrytkin ovat helposti syttyviä. Avoliekkihellat, avotuli tai kipinöitä aikaansaa vat koneet on poistet tava tai niitä ei saa käyttää. Ruokia ja juomia ei saa säilyttää tai nauttia työti - loissa. Maalihöyryt ovat vahingollisia. Työtilan on oltava suu rempi kuin 30 m3, ja ruiskutuksen sekä kui vauksen aikana on huolehdittava riittävästä ilmanvaihdosta. Ei saa ruiskuttaa vastatuuleen. Helposti syttyviä tai muuten vaarallisia ruis kutusaineita käsitellessä on noudatettava paikal lisen poliisilaitoksen määräyksiä. PVC-muovisella paine letkulla ei saa käyttää koestusbensiiniä, butyy lialkoholia tai metylee - nikloridia (lyhentää elin ikää).

5.3 Painesäiliöiden käyttö

Painesäiliön käyttäjän on pidettävä säiliö asianmukaisessa kun nossa, käytettävä ja val - vottava sitä ohjeiden mukaisesti, suoritettava tarpeelliset kunnossa pito- ja korjaustyöt vii - pymättä ja noudatettava tilanteen mukaisia turvallisuusmääräyksiä. Valvontavirasto voi mää rätä yksittäistapauk sessa tarvittavia valvon tatoimenpiteitä. Painesäiliötä ei saa käyttää, jos siinä on käyttäjiä tai muita henki löitä vaarantavia puut teita. Säännöllisin väliajoin tulee tarkastaa, onko painesäiliössä vaurioita, kuten esim. ruostetta. Mikäli havaitset vaurioita, ota välittömästi yhteyttä tekniseen asiakaspalveluun. 6 ASENNUSOHJEET Tarkasta, onko laitteessa kuljetusvaurioita. Ilmoita mahdoliset vahingot heti kompressorin toimittaneelle huolitsijalle. Kompressori tulee asettaa kulutuslaitteen lähistölle. On vältettävä pitkiä ilma johtoja ja pitkiä tuontijoh - toja (jatkojohtoja). Huolehdi siitä, että imuilma on kuivaa ja pölytöntä. Älä asenna kompressoria kosteaan tai märkään ti laan. Kompressoria saa käyttää ainoastaan tarkoituksenmukaisissa tiloissa (hyvä tuuletus, ympäristön lämpötila +5°C - +40°C). Käyttötiloissa ei saa olla pölyä tai happoja, höyryjä, räjähdysalttiita tai helposti syttyviä kaasuja. Kompressori soveltuu käytettäväksi kuivissa tiloissa. Sitä ei saa käyttää tiloissa, joissa esiintyy myös vesiroiskeita.

7 ASENNUS JA KÄYTTÖÖNOTTO

Huomio! Ennen käyttöönottoa tulee laite ehdottomasti asentaa kokonaan!

7.1 Pyörien (3) asennus

Mukana toimitetut pyörät tulee asentaa kuvan 3 mukaisesti.

Kompressorin verkkoliitäntäjohto on varustettu suojakontaktipistokkeella. Sen voi liittää mihin tahansa suojakontaktipistorasiaan 230 V ~ 50 Hz, joka on varustettu 16 A varokkeella. Tarkasta ennen käyttöönottoa, että käytettävissä oleva verkkojännite vastaa laitteen tyyppikilvessä annettua käyttöjännitettä. Pitkät liitäntäjohdot sekä jatkojohdot, johtokelat jne. aiheuttavat jännitehäviötä ja saattavat vaikeuttaa moottorin käynnistymistä. Alhaisissa, alle +5° C lämpötiloissa on moottorin käynnistyminen vaikeaa raskaskulkuisuuden vuoksi.POWX1725 FI Copyright © 2021 VARO P a g e | 7 www.varo.com

7.4 Pois-/paalle-katkaisin (8)

Siirra paalle-/pois-katkaisin (8) kaynnistamista varten asentoon 1. Sammuttamista varten paalle-/pois-katkaisin (8) kaannetaan asentoon 0.

7.5 Paineen säätö: (Kuva 1)

Paineensäätimellä (7) voit säätää manometrin (6) osoittamaa painetta. Säädetyn paineen voit ottaa pikaliittimestä (5).

7.6 Painekytkimen säätö

Painekytkin on säädetty tehtaalla. Käynnistyspaine 6 baria Sammutuspaine 8 baria

8 PUHDISTUS JA HUOLTO

Huomio! Irroita verkkopistoke ennen kaikkia puhdistus- ja huoltotoimia. Huomio! Odota, kunnes tiivistin on jäähtynyt täysin! Palovamman vaara! Huomio! Ennen kaikkia puhdistus- ja huoltotoimia tulee kattila tehdä paineettomaksi.

Pidä turvalaitteet niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineilmalla käyttäen alhaista paineasetusta. Suosittelemme laitteen puhdistamista aina heti käytön jälkeen. Puhdista laite säännöllisin väliajoin kostealla rievulla käyttäen hieman saippuaa. Älä käytä puhdistusaineita tai liuotteita; ne saattavat syövyttää laitteen muoviosia. Huolehdi siitä, ettei laitteen sisälle pääse vettä. Letku ja ruiskutustyökalut tulee ennen puhdistusta irroittaa kompressorista. Kompressoria ei saa puhdistaa vedellä, liuotteilla tms.

Lauhdevesi tulee laskea pois päivittäin avaamalla vedenpoistoventtiili (11) (painesäiliön pohjapuolella). Huomio! Painesäiliöstä peräisin olevassa lauhdevedessä on öljynjäämiä. Hävitä lauhdevesi ympäristönsuojelumääräysten mukaan vastaavan keräyspisteen kautta.

8.3 Turvaventtiili (10)

Turvaventtiili on säädetty painesäiliön suurinta sallittua painetta vastaavaksi. Turvaventtiilin säätöä ei saa muuttaa ja siihen pantua sinettiä ei saa ottaa pois. Jotta turvaventtiili toimii hätätilanteessa oikein, tulee se toimentaa kokeeksi aika ajoin. Vedä renkaasta niin voimakkaasti, että kuulet paineilman purkautuvan. Päästä sitten rengas jälleen irti.

Huomio! Irroita verkkopistoke, poista ilma laitteesta ja kaikista siihen liitetyistä paineilmatyökaluista. Säilytä kompressoria niin, että sitä ei voi ottaa luvattomasti käyttöön.POWX1725 FI Copyright © 2021 VARO P a g e | 8 www.varo.com Huomio! Säilytä kompressoria vain kuivissa tiloissa poissa sitä mahdollisesti luvatta käyttävien henkilöiden ulottuvilta. Älä kallista laitetta, säilytä se vain pystyasennossa! 9 TEKNISET TIEDOT Type POWX1725 Nimellisjännite 230 V Nimellistaajuus 50 Hz Nimellisvirta 1100 W / 1,5 pk Pyörimisnopeus 3400 min

Nimellispaine 8 bar / 116PSI Säiliön tilavuus 24 l Ilmanpaine (kapasiteetti) 180 l/min Paino 20 kg 10 MELU Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3) Äänenpainetaso LpA 77 dB(A) Äänitehotaso LwA 97 dB(A) HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).

11 MAHDOLLISET HÄIRIÖNSYYT

ONGELMA SYY RATKAISU Kompressori ei käy

1. Tarkasta johto, verkkopistoke,

varoke ja pistorasia

2. Verkkojännite liian

2. Vältä liian pitkiä jatkojohtoja. Käytä

jatkojohtoa,jonka johdinhalkaisija on riittävän suuri

3. Ulkolämpötila liian

3. Älä käytä alle +5°C ulkolämpötilassa

4. Moottori ylikuumentunut

4. Anna moottorin jäähtyä tai poista

ylikuumenemisen syy Kompressori käy, mutta painetta ei ole

1. Takaiskuventtiili ei ole

1. Vaihda takaiskuventtiili uuteen

2. Tiivisteet ovat rikki

2. Tarkasta tiivisteet, anna alan korjaamon

vaihtaa vialliset tiivisteet uusiin

laskuruuvi (11) ei ole tiivis.

3. Kiristä ruuvi käsin. Tarkasta ruuvin

tiiviste ja vaihda tarvitessa uuteen Kompressori käy, manometrissä näkyy painetta, mutta työkalut eivät käy

1. Letkuliitokset eivät ole

1. Tarkasta paineilmaletku ja työkalut,

vaihda tarvitessa uuteen

2. Pikaliitin ei ole tiivis

2. Tarkasta pikaliitin, vaihda tarvitessa

säädetty liian vähän painetta.

3. Käännä paineensäädintä enemmän auki

tai liitä letku säätämättömän säiliöpaineen liitäntäänPOWX1725 FI Copyright © 2021 VARO P a g e | 9 www.varo.com 12 TAKUU Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen. Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia. Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin. Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa. Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä. Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90. Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu. Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta. Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava. Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen. Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta. Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,…) Säilytä kassakuitti ostopäivämäärän tositteena. Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

13 LAITTEEN KÄYTÖSTÄ POISTAMINEN

• Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla. Sähkölaitteiden tuottamia jätteitä ei saa käsitellä samalla tavalla kuin tavallisia kotitalousjätteitä. Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätetteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.POWX1725 EL Copyright © 2021 VARO P a g e | 1 www.varo.com 1 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ (FIG A) p. 3
