Tuotetyyppi	Kaukosäädin invertterille
Merkki	Waeco
Malli	SinePower Accessory MCR7
Invertterien yhteensopivuus	MSP700, MSP1000, MSP1500, MSP2000, MSP2500, SP700, SP1000, SP1500, SP2000, SP3000
Liitäntä	RJ-11 liittimen kautta "Remote Port" -liitäntä
Virransyöttö	Invertterin kautta (ei itsenäinen virtalähde)
Akun tilan näyttö	LED-palkit (vihreä/punainen alue) äänimerkillä
Lähtötehon näyttö	LED-palkit (vihreä/oranssi/punainen alue) äänimerkillä
Virheilmaisimet	OVP (ylijännite), UVP (alijännite), OTP (ylikuumeneminen), OLP (ylikuormitus/oikosulku)
Tilailmaisimet	INV (valmiustila), GRID (230 V jännite), PWR.SAV (energiansäästötila)
Päätoiminto	Invertterin etäkäynnistys/pysäytys
Ulkoinen signaalivaihtoehto	Käynnistys tai pysäytys akun positiivisella jännitteellä (säädettävä hyppyjohdin)
Äänimerkki	Kyllä (vahvistus ja hälytys)
Ohjauslinjan suojaus	Suositeltu sulake ≤ 1 A
Energiansäästötila	Kyllä (valmiustila, vilkkuva LED-merkki)
Asennus	RJ-11-liitäntä, hyppyjohtimen säätö, suojakupin asennus
Kierrätys	Kierrätettävät pakkaukset; laite toimitettava kierrätyskeskukseen
Mukana olevat ohjeet	Kyllä, 36 sivua useilla kielillä

Usein kysytyt kysymykset - SinePower Accessory MCR7 WAECO

Mitkä invertterit ovat yhteensopivia MCR7-kaukosäätimen kanssa?

MCR7-kaukosäädin on yhteensopiva Waeco-invertterien MSP700, MSP1000, MSP1500, MSP2000, MSP2500, SP700, SP1000, SP1500, SP2000 ja SP3000 kanssa.

Kuinka kytken MCR7-kaukosäätimen invertteriin?

Liitä mukana toimitetun RJ-11-kaapelin toinen pää kaukosäätimen "To Inverter" -liitäntään ja toinen pää invertterin "Remote Port II" -liitäntään.

Mitä akun näytön LED-palkit tarkoittavat?

Palkit osoittavat akun jännitteen voltteina. Vihreä alue on normaali; punainen alue äänimerkillä ja vilkkumalla tarkoittaa liian korkeaa tai matalaa jännitettä, mikä aiheuttaa invertterin pysähtymisen.

Mitä LEDit OVP, UVP, OTP ja OLP tarkoittavat?

OVP : ylijännite, UVP : alijännite, OTP : ylikuumeneminen (LED sammuu jäähdytyksen jälkeen), OLP : ylikuormitus tai oikosulku. Kukin ilmaisee invertterin pysähtymisen vastaavasta syystä.

Kuinka käytän energiansäästötilaa (PWR. SAV.)?

Energiansäästötila on oletuksena käytössä tai käytettävissä ulkoisella komennolla. LED PWR. SAV. palaa jatkuvasti, kun tila on aktiivinen, vilkkuu invertterin ollessa valmiustilassa ja on sammutettuna, kun tila on poistettu käytöstä.

Voinko käyttää MCR7:ää invertterin käynnistämiseen ulkoisesta lähteestä?

Kyllä, säädettävän hyppyjohtimen avulla. Avoimessa asennossa (A) invertteri pysähtyy positiivisella signaalilla; suljetussa asennossa (B) se käynnistyy positiivisella signaalilla ja pysyy päällä niin kauan kuin signaali on läsnä. Ohjauslinja on suojattava sulakkeella ≤ 1 A.

Mitä teen, jos kaukosäädin ei reagoi?

Tarkista RJ-11-kaapelin liitäntä kaukosäätimeen ja invertteriin. Varmista, että invertteri on jännitteellinen. Jos ongelma jatkuu, katso virheosio: LED OVP, UVP, OTP tai OLP voi osoittaa syyn.

Kuinka huollan MCR7-kaukosäädintä?

Erityistä huoltoa ei tarvita. Puhdista ulkopinta kuivalla liinalla. Vältä kosteutta ja äärimmäisiä lämpötiloja. Kierrätä laite viemällä se valtuutettuun kierrätyskeskukseen.

Voidaanko useita inverttereitä ohjata yhdellä MCR7:llä?

Ei, yksi MCR7-kaukosäädin on suunniteltu yhdelle invertterille. Tarvittaessa jokaisella invertterillä on oltava oma kaukosäädin.

Mistä löydän MCR7:n täydelliset ohjeet?

36-sivuiset täydelliset ohjeet ovat ladattavissa ilmaiseksi PDF-muodossa notice-facile.com-sivustolla, ja ne ovat saatavilla useilla kielillä.

KÄYTTÖOHJE SinePower Accessory MCR7 WAECO

Pyytäa lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvas-tonne maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com

MCR-7

Lue tāmā ohje huolellisesti lápi ennen laitteen kāyttoön ottamista ja sailytā se. Jos myyt laitteen eteenpān, anna ohje tālloin edelleen uudelle kāytäjälle.

Sisallysluettelo

1 Määräysten mukainen käytto 31
2 Tekninen kuvaus. 31
3 Liitannat 33
4 Käytto 33
5 Jätehuolto 33

1 Määräysten mukainen käytto

Kaukosään MCR-7 sopi seuraavien vaihtosuntaajien käynistykseen/sammuttami-seen "Remote Port II":n kautta (katso myös vaihtosuntaajan käytöohje):

• MSP700, MSP1000, MSP1500, MSP2000, MSP2500
• SP700, SP1000, SP1500, SP2000, SP3000

2 Tekninen kuvaus

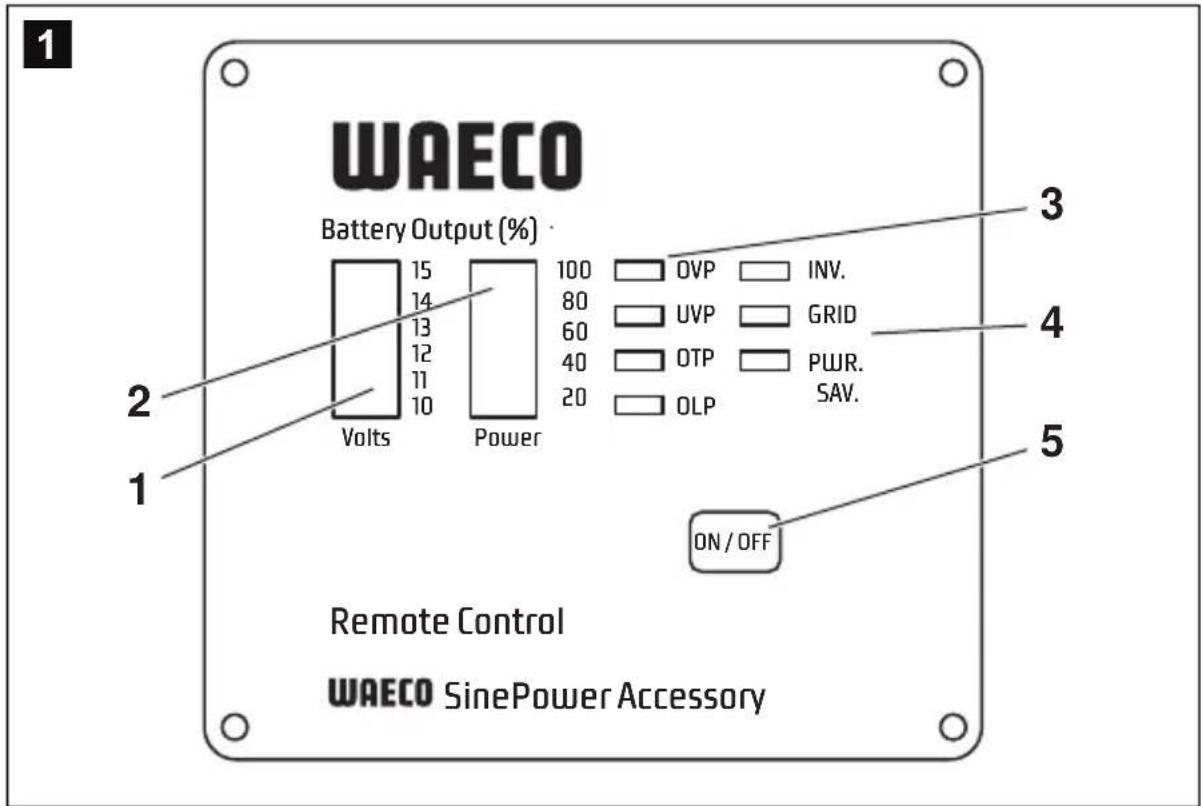

2.1 Latausnäytö

Nro kuva 1,

sivulla 3

Nimitys Merkitys

1 Battery Tamä palkki ilmaisee akkujänniteen volteina.

Nayton tulisi olla vihreallä alueella. Jos nayttö on ylhaallä tai alhaalla punaisella alueella, kuulet varoitusäänen, nayttö vilkkuu ja vaihtosuntaaja sammutetaan.

2 Output Power

Täm palkkinäytö ilmaisee vaihtosuntaajansähkolaitteeelle antaman lahtöehon prosentteina.

Nayton tulisi olla vihreallä tai oransilla alueella. Jos nayttö menee ylos punaiselle alueelle, kuulet varoitusänen, nayttö vilkkuu ja vaihtosuntaaja sammutetaan.

Tekninen kuvaus MCR-7

2.2 Virhenäytö

Nro kuva 1, Nimitys Merkitys sivulla 3

3 OVP Tämä LED osoittaa, etta vaihtosuntaaja sammuu ylijän-nitteen vuoksi.

UVP Tämä LED osoittaa, etta vaihtosuuntaaja sammuu alijän-nitteen vuoksi.

OTP Tämä LED osoittaa, etta vaihtosuuntaaja sammuu yiläm
mon vuoksi.
Tämä LED sammuu, kun vaihtosuuntaaja on jäahtynyt.

OLP Tämä LED osoittaa, etta vaihtosuntaaja sammu ylikuormituksen tai oikosulun vuoksi.

2.3 Tilailmaisimet

Nro kuva 1, Nimitys Merkitys sivulla 3

4 INV Tämä LED osoittaa,etta vaihtosuuntaaja on valmiistilassa.

GRID Vaihtosuuntaajassa on ulkoinen 230-V:n jannite.

PWR. SAV. Tämä ilmaisee vaihtosuntaajan energiansäastötilan (stand-by) olevan aktiivinen.

• Jatkuva valo: Energiansäastötila on kytketty pälle.
  Vilkkuu: Vaihtosuntaaja on energiansaatotilassa.
• Pois: Energiansäastötila on kytketty pois.

32

MCR-7 Liitannat

3 L i t a n n a t

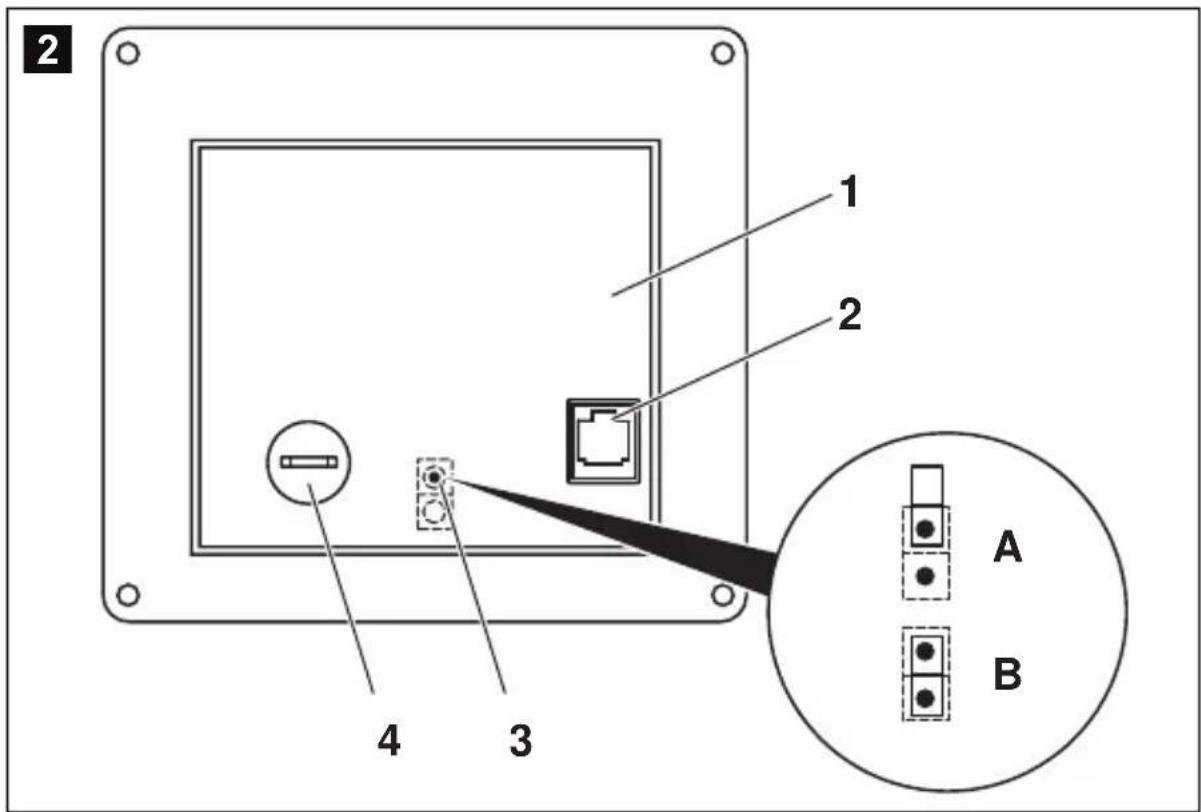

Työnnä RJ-11-johdon toinen puoli liittimeen "To Inverter" (kuva 2, sivulla 3).
Työnnä RJ-11-johdon toinen puoli vaihtosuntaajan "Remote Port II"-liittimeen.

Käynnistys/sammutus ulkoisella signaalilla

Kaukosaedin mahdollistaa vaihtosuntaajan optionaalien pälle-/poiskytkennän ulkoisella signaalilla:

Avaa molemmat ristipääruuvit ja ota suojus (kuva 2 1, sivulla 3) poised.
Aseta jumperi (kuva 3, sivulla 3) haluamaasi liitantaan:

• Jumperi auki (A): Vaihtosuntaajan poiskytkenta plus-akkujannitteellä Vaihtosuntaaja kytketaan pois, kun ohjausjohdossa on plussignaali (sopii esim. katoilmastointilaitteille). Jos signaalia e i ole, toimii vaihtosuntaaja aikaisemmin aktivoidulla toiminnolla.
• Jumperi kiinni (B): Vaihtosuntaajan paalkykentä plus-akkujannittellä Vaihtosuntaaja kytetaan paalle ohjausjohtimen plus-signaalilla ja se pysyy paallä niin kauan kun plus-signaali on olemassa.

Asenna suojus (kuva 2 1, sivulla 3).

Huomio!

Ohjausjohto tulee olla suojattu sopivalla sulakkeella (≤ 1 A).

Liitä ohjausjohto (12 V tai 24 V) kaukosaatimen (kuva 2 4, sivulla 3) liitantaan.

4 Kaytto

Kytke vaihtosuuntaaja paalte tai pois nappaimella "On/off" (kuva 2 2, sivulla 3).
Akustinen signaali vahvistaa taman.

5 Jätehuolto

Vie pakkaismateriaali mahdollisuuksien mukaan vastaavan kierratysjatteen joukkoon.

Jos poistat laitteen lopullisesti kaytosta, ota selvää laiteen havittämista koskevista märäyksistä lahimmässä kierratyskeskuksessa tai kauppiaanne luona.

Oikeus mallimuutoksiin, teknistä kehitysta vastaaviin muutoksiin ja toimitus-mahdollisuuksiin pidatetäan.
