KÄYTTÖOHJE CoolAir CA850S WAECO

Pyytäkää lisää tietoja Domatic WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumksetta internet-osoitteesta: www.waeco.com

3

4

2345

7

	bl br gl	gr ro sw w
DE	Blau Braun	Gelb Grün Rot	Schwarz Weiß
EN	Blue Brown	Yellow Green	Red Black	White
FR	Bleu	Marron	Jaune	Vert	Rouge	Noir	Blanc
ES	Azul	Marrón	Amarillo	Verde	Rojo	Negro	Blanco
IT	Blu	Marrone	Giallo	Verde	Rosso	Nero	Bianco
NL	Blauw	Bruin	Geel	Groen	Rood	Zwart	Wit
DA	Blä	Brun	Gul	Grøn	Rød	Sort	Hvid
SV	Blå	Brun	Gul	Grøn	Röd	Svart	Vit
NO	Blå	Brun	Gul Grønn	Rød Svart	Hvit
FI	Sininen	Ruskea	Keltainen	Vihreä	Punainen	Musta	Valkoinen

Inhaltsverzeichnis

1 Turvallisuusohjeet 149

1.1 Laitteen käsittely 150

1.1.1 Sähköjohtimien käsittely 150

2 Käskirjan käytannot 151

2.1 Yleisiä tietoja asennusohjeesta 151
2.2 Kohderyhma 151
2.3Symbolitja muotoilut 151

3 Maaraysten mukainen kayttö 152

4 Toimituskokonaisuus. 152
5 Lisavarusteet 153

6 Asennus 153

6.1 Asennusohjeita 153
6.2 Asennusvaiheet 155

6.2.1 Kattoluukun irrotus 155
6.2.2 Laitteen kiinntyksen valmistelu (vain Iveco Stralis AS3) 155
6.2.3 Ohjaamon tiivisteen laittaminen 156
6.2.4 Laitteen asennus kattoluukkuun 156
6.2.5 Syöttojohtimien vetäminen 157
6.2.6 Peitekehyksen kiinnitys. 158

6.3 Laitteen ohjelmiston konfigurointi 158

6.3.1 Kokoonpanotilan kaynnistys ja Iopetus 159
6.3.2 Valikkotaso 1: Lampötilan halutun arvon syöttö 159
6.3.3 Valikkotaso 2: Alijannitekatkaisu. 160
6.3.4 Valikkotaso 3: Syött toimintatila 161
6.3.5 Valikkotaso 4: Tehdasasetukset 161
6.3.6 Valikkotaso 5: Naytlo lampotilayksikko 162

7 Tekniset tiedot 163

1 Turvallisuusohjeet

On ehdottoman välttämätöntä lukea käyttoohjeen koko sisälto huolellisesti.

Ilmastointilaitteen luotettavuus sekä suoja henkilö- ja materiaalivahinkoja vastaan on taattu vain, kun ohjeita noudatetaan.

Valmistaja ei ota mitään vastuuta seuraavista syistä johtuvista vauroiista:

• asennus-tai liitantävirheet
• laitteeseen mekaanisen vaikutuksen tai ylijännitteen takia syntyneet vauriot,
• Iaitteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset,
• käytö muuhun kuin käytöohjeessa ilmoitettuun tarkoitukseen.

1.1 Laitteen käsittely

• Käytä ilmastointilaitetta vain valmistajan ilmoittamaan käytötkoitukseen, alä tee laitteeseen mitään muutoksia tai rakenteellisia lisäyksiä!

• Jos ilmastointilaitteessa on nakyviä vaurioita, sitä ei saa ottaa käytöön.

• Ilmastointilaite tāytyy asentaa niin vakaasti, etta se ei voi kaatua tai pudota!

• Laitteen saa asentaa, sitä saa huoltaa ja mahdollisia korjauksia saa tehdä vain ammattiliike, joka tunte toihin liittyvat vaarat sekä vastaa-vat märäykset!

• Ää sijoita ilmastointilaitetta syttyvien{nesteiden ja kaasujen lahelle.

• Älä käytä ilmastointilaitetta ulkolampötilan ollessa alle 0^ .

• Tulipalotapauksessa ilmastointilaitteen ylemppä kanta ei saa irrottaa, kayta sallittuja sammutusvalineita. Älä kayta sammuttamiseen vetta.

• Ole hyvä ja tarkista ajoneuvosi valmistajalta, johtaako ilmastointilaitteen asentaminen siihen, etta ajoneuvopapereihin merkittyä ajoneuvokorkeusmerkintää täytyy muuttaa.

• Asennuskorkeus Iveco Stralis AS/AT: 165 mm.

• Asennuskorkeus Iveco Stralis AS³: 187 mm

• Irrota ilmastointilaite ennen toitä (puhdistus, huolto jne.) kaikista vir-ransyöton liitoksista!

1.1.1 Sähköjohtimien käsittely

• Jos johtimet täytyy viedä teräväreunaisten seinien lapi, käytä putkitus-ta tai lapivientikappaleita!

• Älä aseta irrallisia tai teräville taitteille asetettuja johtimia sahköä johtavien materiaalien (metalli) paallee!

• Älä kisko johtimista!

• Vedä ja kiinnitä johtimet siten, etta nihin ei voi kompastua ja että johdon vaurioitumisen mahdollisuus on pois suljettu.

Sahköiset liittannat saa suorittaa ainoastaan ammattillike.

• Suojaa verkkoliitäntä ajoneuvossa 25 ampeerin sulakkeella.

• Jannitesyottjohtoja (akkujohtoja) ei saa koskaan vetta signaali-tai ohjausjohtojen lahelle.

2 Käskirjan kättannöt

2.1 Yleisiä tietoja asennusohjeesta

Tämä asennusohje sisältaa oleelliset tiedot ja ohjeet ilmastointilaitteen asentamista varten. Sihen sisältyvät tiedot on tarkoitettu ilmastointilaiteen asennuslikkeille.

Seuraavat ohjeet auttavat ymmärtaa an asennusohjetta oikein:

• Tämä asennusohje on osa toimituskokonaisuutta ja se tulee sailyttä huolellisesti.
• Asennusohjeesta saat tärkeitä asennusta koskevia tietoja. Se toimii samalla apukirjasena korjaustapauksissa.
• Jos naita asennusohjeita ei noudateta, valmistajan vastuu raukeaa. Tassä tapauksessa oikeus kaikenlaisiin vaatimuksiin on suljettu pois.

2.2 Kohderyhma

Tāhan ohjeseen sisältyvät asennus- ja kokoonpanotiedot on tarkoitetu asennuslikkeiden ammattihenkilökunnalle, joka tuntee kuorma-autojen lisāvarusteiden asennukseen sovellettavat direktiivit ja turvajärestelyt.

2.3 Symbolit ja muotoilut

Näissä asiakirjoissa törmaät tiettyihin symboleihin ja muotoiluihin. Neme kitsevat seuraavia asioita:

Muotoilu Merkitys Esimerkki

Lihavointi Tekstissä on tärkeitä tietoja, joita ei saa ymmäräa vaärin.

Aseta kytkin (3) symbolin JAAHDYTYS kohdalle.

Toimintaa ohjaavat tekstit

Aseta ilmastointilaite kotelo alaspain tyotasolle.

Toimintavaiheen seuraukset

Laitteisto on nyt kayttovalmis.

Varoitus

viittaa:

• asentajaa tai kayttajäa koskeviin mahdollisiin loukkaantumisriskeihin ja

• mahdollisiin laitevauroiihin.

Huomio

ilmaisee mahdollisen vaaratilanteen, joka voi syntyä tuotteen asentamisen tai kayton aikana ja joka voi aiheuttaa laitteen vaurioitumisen tai ymparistöa koskevan tai taloudellisen vahingon.

Ohje

erityisi tietoja, jotka koskevat tuotteen käsittelya.

3 Määräysten mukainen käytto

Ajoneuvokohtainen ilmastointilaite CoolAir CA850S mallin Iveco Stralis AS/AT (korkea katto) (tuotenro 9100100024) tai Iveco Stralis AS^3 (korkea katto) (tuotenro- 9100100026) asennetaan asennussarjan avulla ohjaamon tuuletusaukkoon:

Huomio

llmastointilaite CA850S ei sovi asennettaviksi rakennuskoneisiin, maatalouskoneisiin tai muhin vastaavin tyokoneisiin. Lian voimakkaan tärinalvaikutuksen aikana asiamukainen toiminta ei ole taattu.

Ohje

llmastointilaite CA850S on suunnitelu jäahdytskäyttoön alle 43^: een ymparistolampötilassa.

Huomio

Ilmastointilaitteiston CA850S käytö ilmoitetuista arvoista poikkeavilla jannitteillä johtaa laitteen vauroitumiseen.

4 Toimituskokonaisuus

Ilmastointilaite CoolAir CA850S malliin Iveco Stralis AS/AT

Osan nimitys Määrä Tuotenro
CoolAir CA850S L1 12° 1 4442700223
Peitekehys 1 4443000260
2,5 m tiivistenauha (profili: 10 x 20 mm) 1 -
Välikeholkki P = 18 mm, Ø 14 mm	12	4443900236
Kuusiokantaruuvi M8 x 45 12 -
Prikka 8,4 x 20	12	-
Jousiprikka M8 12 -
Liitäntäjohto 6 mm² x 4 m	1	4441300149
Kaukosäädin	1 4441600139
Johtokiinnitin	1 -
Asennusohje	1 4445100507
Käytöohje	1 4445100452

Ilmastointilaite CoolAir CA850S malliin Iveco Stralis AS

Osan nimitys Määrä Tuotenro

CoolAir CA850S L1 12° 1 4442700223

Peitekehys 1 4443000260

2,5 m tiivistenauha (profili: 35 × 20 ~mm ) 1 -

Välikeholkki P = 40 mm 12 4443900237

Kuusiokantaruuvi M8 x 65 12 -

Prikka 8,4 x 20 12

Jousiprikka M8 12-

Liitantajohto 8mm^2× 9,5m 1 4441300097

Kaukosädin 14441600139

Johtokiinnitin 1-

Asennusohje 14445100507

Käyttoohje 14445100452

5 Lisävarusteet

Osan nimitys Tuotenro

Liitäntäjohto 8mm^2× 9,5m 9100300027

Suojakupu CoolAir CA850S 9100300028

6 Asennus

Huomio

Ilmastointilaitteen saavat asentaa yksinomaan vastaavan koulutuksen omaavat ammattilikkeet. Seuraavat tiedot on suunnattu ammattilaisille, jotka tuntevat sovellettavat direktivit ja turvajrkestelyt.

6.1 Asennusohjeita

Tämä asennusohje tāytyy lukea kokonaan ennen ilmastointilaitteen asentamista.

Seuraavia vinkkejä ja ohjeita tulee noudattaa ilmastointilaitetta asennetaessa:

Varoitus

Varmista ennen kaikkia sahköisesti toimiviin osin liittyvä toitä, etta osat ovat jannitteettömiä!

• Ennen ilmastointilaitteen asentamista tulee periaatteellisesti tarkastaa, voiko ilmastointilaitteen asennus vahingoittaa mahdollisesti ajoneuvon osia tai vaikuttaa niiden toimintoon. kuva 1 sivulla 3 ja kuva 2 sivulla 3 auttavat asennetun laitteen mittojen tarkastamisessa. Katkoviiva koskee kattoluukun keskikohtaa.
• Selvitä ennen asentamista - ajoneuvon valmistajalta - onko korirakenne suunniteltu ilmastointilaitteen aiheuttamaa painoa ja liikkuvassa ajoneuvossa ilmeneviä kuormituktisia vastaavasti. Ilmastointilaitteen valmistaja ei ota mitään vastuuta.
• Katon asennuspinnan kallistuma ei saa olla yli 20^ ajosuuntaan.
• Mukana toimitettavia asennusosia ei saa muuttaa itse asennuksen yhteydessä.
• Tuuletusaukkoja (ritilät) ei saa peittää (vähimmäisetäisyys muihin asennettaviin osiin: 10 cm).
• Voit liittäa laitteen kuorma-auton sähkökeskuksen kautta kuin myös suoraan akkuun. Tassä tulisi susosia liitäntäa sähkökeskuksen kautta. Jos virrantarve on lian korkea, joissakin ajoneuvoissa suuremmat sähkolaitteet kytketaän pois hetken kuluttua, kun liitäntä on tehty sähkökeskuksen kautta. Kysy sähkökeskuksen spesifikaatioista ajoneuvon valmistajalta.

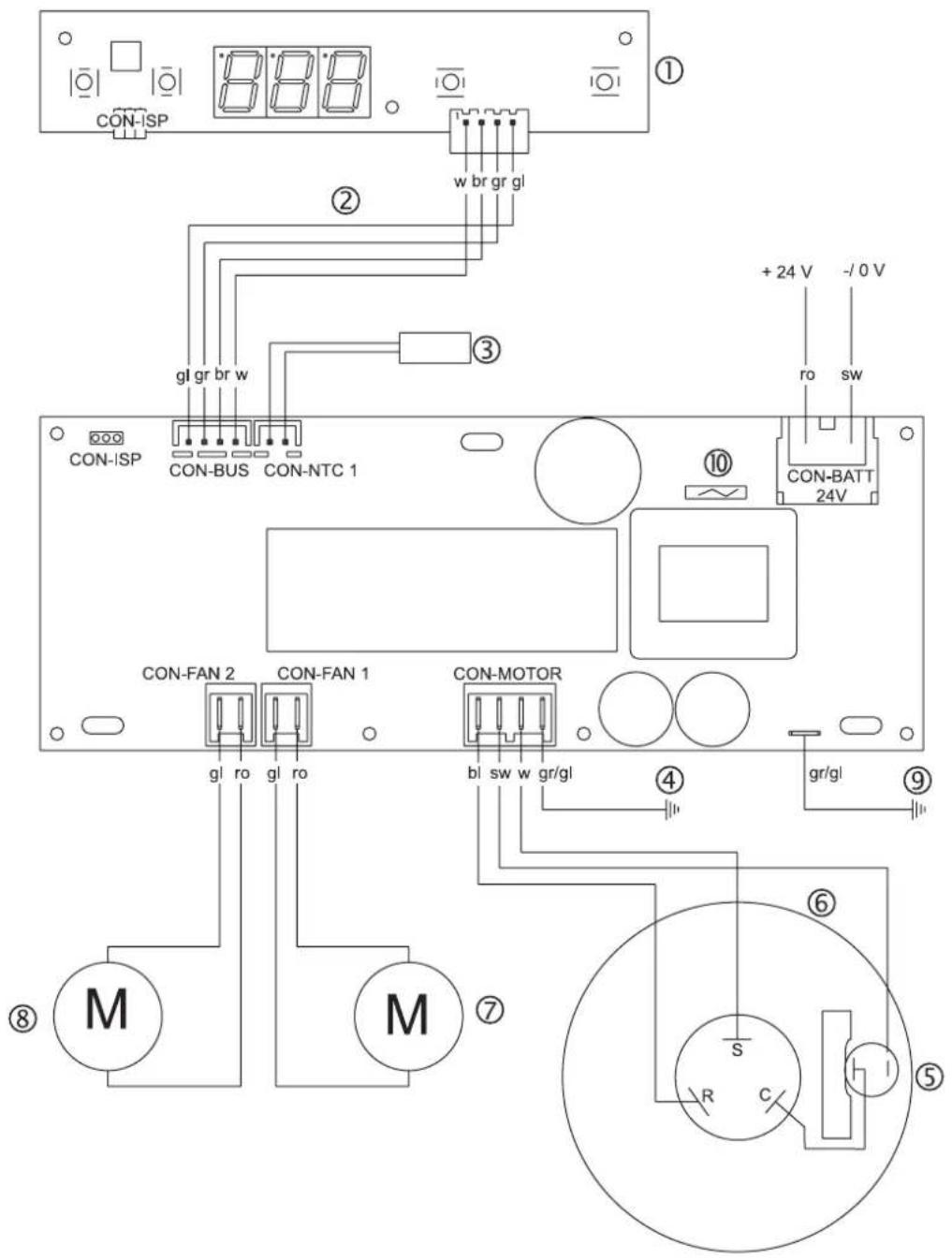

  Huomioi myos ilmastointilaitteen liitantakaavio:

Nro kuva 7 sivulla 6

Nimitys

1 Kayttokalvo
2 Yhdysjohto
3 Tilan lamptila-anturi
4 Massa/maadoitus
5 Klickson (kompressori)
6 Kompressori
7 Kondensaattorituuuletin
8 Haihutintuuletin
9 Massa/maadoitus
10 Sulake 25 A

Huomio

llmastointilaitteen värä asentaminen voi johtaa laitteen korjaamatto-missa olevaan vahingoittumiseen ja heikentäa käytäjan turvallisuutta. Valmistaja ei mitän ota vastuuta, jos ilmastointilaitetta ei asenneta tämän asennusohjeen mukaan. Ei käytöhäiröistä eikä ilmastointilaitteenu turvallisuudesta, eikä erityisesti henklo- ja/tai esinevahingoista.

Huomio

Kaikki liitannat ajoneuvon akkuun tulee irrottaa ennen ilmastointilaitteen asentamista.

Tämän märäyksen noudattamatta jättämisetä seuraa sahköiskuvaara.

Ohje

Laitteen asennuksen jälkeen tulee laiteohjelmiston annetut parametrit tarkastaa (katso kappale "Laitteen ohjelmiston konfigurointi" sivulla 158).

6.2 Asennusvaiheet

Huomio

Valmistaja ottaa vastuun nimenomaan ainoastaan toimituskokonaisuuteen kuuluvista osista. Vastuutakuuta koskevat vaatimukset raukevat, jos laitteiston asentamiseen kaytetaan tuotteeseen kuulumattomia osia.

Huomio

Tarkista ennen ajoneuvon katolle nousemista,kestäkö se ihmisen painon. Sallitut kuormat voit kysya ajoneuvon valmistajalta.

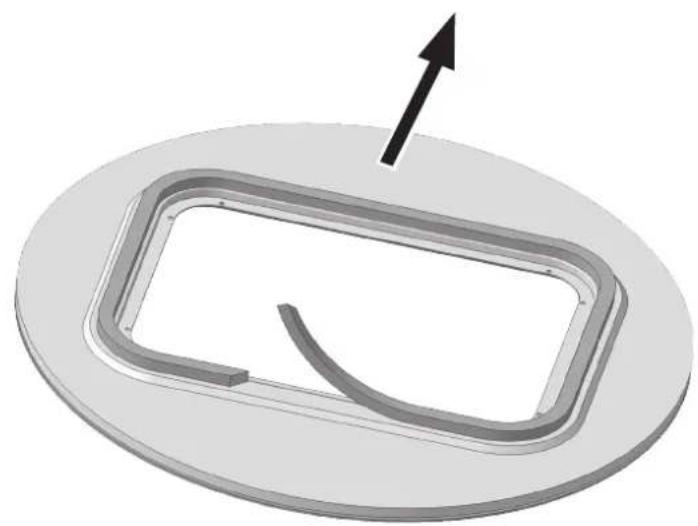

6.2.1 Kattoluukun irrotus

Ota kaikki olemassa olevan kattoluukun ruuvit ja kiinntykset pois.
Ota kattoluukku pois.
Poista tiivistemateriaali aukon ympäriltä niin, että pohja on puhdas ja rasvaton.

Ohje

Hävitätkaikki jatemateriaali, liima, silikoni ja tiivisteet erikseen. Noudata paikallisia havitysmäräyksiä.

6.2.2 Laitteen kiinnityksen valmistelu (vain Iveco Stralis AS³)

Suurrenna 12:ta kattoluukun kiinnystä varten tehtaalla tehtya 6,5 mm -reikaa niin, että niiden halkaisijaksi tulee 8,5mm

6.2.3 Ohjaamon tiivisteen laittaminen

Huomio

Varmista, etta laitteen ja ohjaamon katon valinen tiivisteen liimapinta on puhdas (polyton, olytön jne.).

Liimaa 2,5 m pitkä tiivistenauha kattoluukun akon ääriviivojen mukaisesti ohjaamon katton (kuva 3 sivulla 4).
- CA850S Iveco Stralis AS/AT: Tiivistenauha 10 × 25 ~mm
- CA850S Iveco Stralis AS3: Tiivistenauha 35 × 20 ~mm
Varusta tiivistenauhan ylareuna ja alareuna plastisella, kovettumtomalla butyylitivistysaineella (esim. SikaLastomer-710).

6.2.4 Laitteen asennus kattoluukkuun

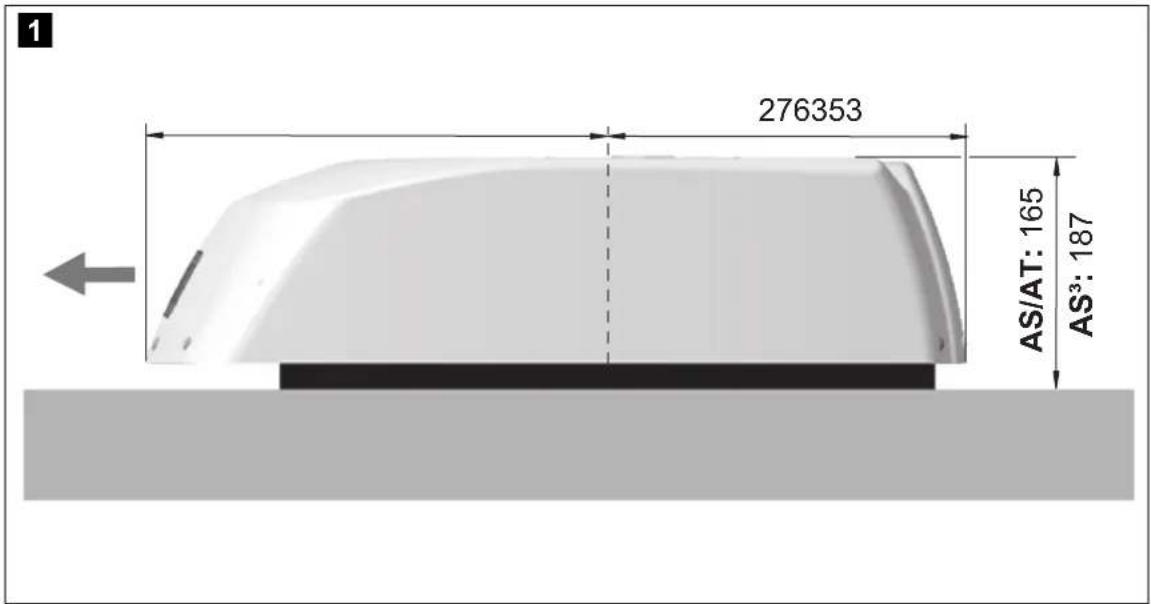

Aseta laite keskelle ja ajosuuntaan (kuva 1 sivulla 3) kattoluukun aukkoon.

Ohje

Varmista, etta ilmastointilaite sijaitsee aivan keskella. Tiivisteen taytyy olla paikalleen asettamisen jälkeen koko matkalta kiinni ajoneuvon katossa. Varma tiivistys on mahdollista vain nain!

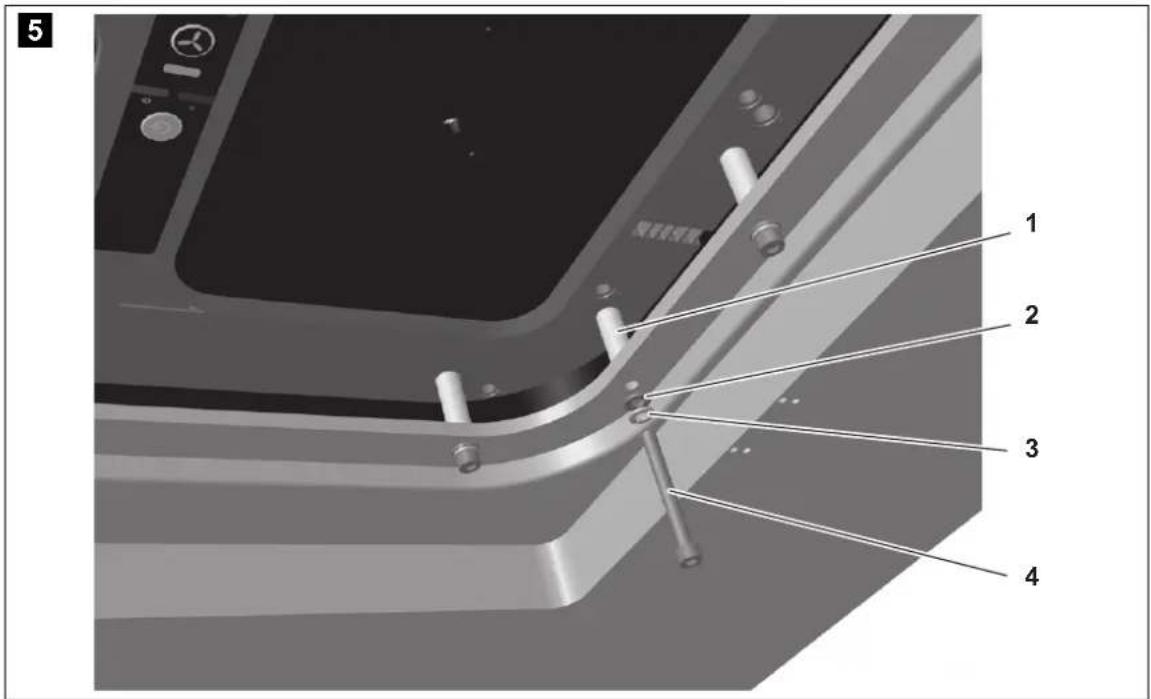

Kohdista välikeholkki (kuva 5 sivulla 5, kohde 1) kiinnitsreikiin kuten kuva 5 sivulla 5 osoittaa.

• CA850S Iveco Stralis AS/AT: Valikeholkki P = 18 mm

CA850S Iveco Stralis AS: Valikeholkki L= 40 mm

▶ Ruuvaa aina yksi kuusiokantaruuvi (kuva 5 sivulla 5, kohde 4) sekä pririka (kuva 5 sivulla 5, kohde 2) ja jousirengas (kuva 5 sivulla 5, kohde 3) 12 kierreholkkin laitteen alapuolella.

CA850S Iveco Stralis AS/AT: Kuusiokantaruuvi M8 x 45 mm
CA850S Iveco Stralis AS: Kuusiokantaruuvi M8 x 65 mm

Huomio

Alä missän tapauksessa ylitä ilmoitettua vaantömomenttia. Vain nain voit välttä kierreholkkien irtoamisen.

Kiristä ruuvit 8 Nm -vaantomomentilla.

6.2.5 Syöttöjohtimien vetäminen

Huomio

Ennen kaikkia sahköisesti toimiviin osiin liittyviä toitä taytyy varmistaa, etta osat ovat jannitteettömiä!

Ohje

Laitteessa onvakiona:

• Iveco Stralis AS/AT: 4 m pitkä johto, Jonka halkaisija on 6mm^2
• Iveco Stralis AS³: 9,5 m pitkä johto, jonka halkaisija on 8 mm²

Jos tarvitaan pidempia johtoja, tulee valtuutetun korjaamon suurentaa johdon halkaisijaa:

Leikkaa tassā tapauksessa johto niin laheltä laitetta kuin mahdolista (maks. 0,5 m) ja tee sen jälkeen asianmukainen liitos suurempaan johdon halkaisijaan.

Valmistaja susittee:

• Iveco Stralis AS/AT: 4 m-6 m pituus 8 mm ^2 :n halkaisijalla
• Iveco Stralis AS³: 9 m–11 m pituus 10 mm 2:n halkaisijalla

Huomio

Suojaa verkkoliitantä ajoneuvossa 25 ampeerin sulakkeella.

Huomio

Akun tulee voida tuottaa tarvittava virta ja jannite (katso kappale "Tekniset tiedot" sivulla 163).

Iveco Stralis AS/AT: Voit liittäa laitteen kuorma-auton sähkökeskuksen kautta, sekä myös suoraan akkuun. Tassä tulisi susosia liitantäa sähkökeskuksen kautta. Kysy sähkökeskuksen spesifikaatioista ajoneuvon valmistajalta.

Iveco Stralis AS³: Voit liittää laitteen kuorma-auton sähkökeskuksen kautta, sekä myös suoraan akkuun. Suosittelemme liitäntäa suoraan akkuun, koska pääjakajaan liitetyt sähkölaitteet sammuvat noin 10 min jälkeen, jos virtatarpeesi on suuri.

Veda syottjohdot ja liitä ne ajoneuvon puolelta (punainen johto plusaan ja musta johto miinukseen).
Työnnä syöttöjohdon pistoke ilmastointilaitteen syöttöjohdon liittimeen.
Varmista syöttöjohto vedon vähentämiseksi johtokiinnittimellä, esim. ohjaamon kattoon.

6.2.6 Peitekehyksen kiinnitys

Huomio

Kiristä ruuvit vain varovasti, ettei peitekehys vaurioidu.

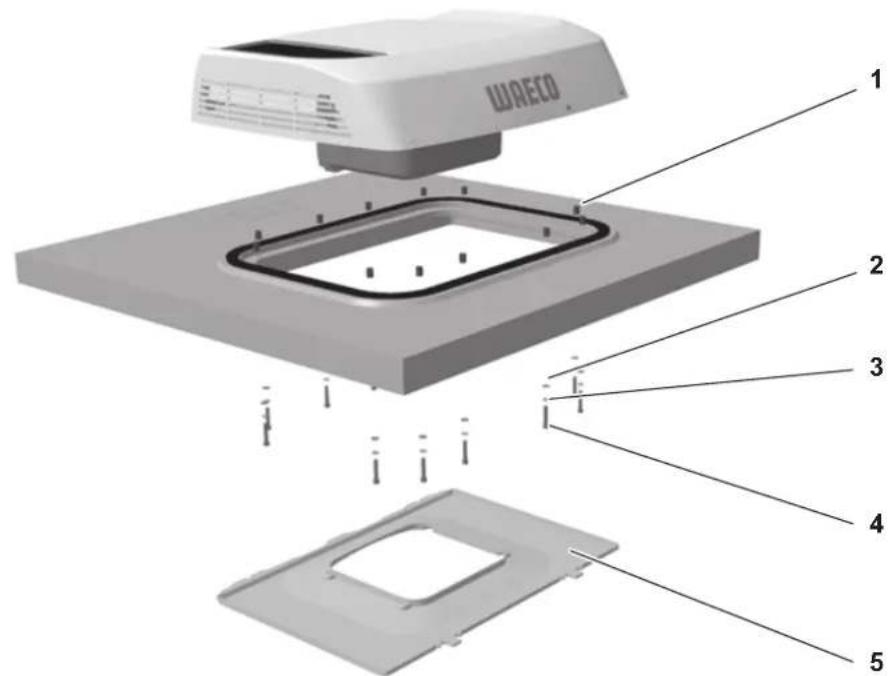

Kiinnitä peitekehys (kuva 4 sivulla 4, kohde 5) kuten kattoluukun alkuperäiskehykset.

6.3 Laitteen ohjelmiston konfigurointi

Ennen laitteen ensimmäistä käyttoönottoa ohjaus voidaan sovittaa erilaisia asennusoloja vastaavasti. Tämän sovituksen suorittaa asennuksen suorittaja.

Kokoonpanotilassa säädetään seuraavat laiteohjelmiston parametrit käytöpaneelin kautta (kuva 6 sivulla 5).

Valik-kotaso	Parametri Merkitys		Tehdasasetukset
1	Lämpötilan halu-tun arvon syöttö	Laite käynnistyy tassä annetulla lämpö-tilan halutulla arvolla.	20 °C
2	Alijännitekat-kaisu	Akkuvahti kytkee laitteen pois tassä märätellylää jännitteellä.	Tunnusluku 4 = 22,8 voltia
3	Syöttö toiminta-tila	Laite käynnistyy tassä märätellyssä toi-minatilassa.	0 = Automaat- titila
4	Tehdasasetukset	Paramrit 1–3 voidaan palauttaa takai-sin tehdasasetuksille.	--
5	Näytö lämpöti-layksikkö	Lämpötilan voi näytää °C- tai °F-asteina.	°C

Ohje

Kokoonpanotilan voi hakea esiin sittenkin, jos alijännitesuoja on kytkenyt laitteen pois päältä ja jäljellä on vain jaannösjannitettä.

6.3.1 Kokoonpanotilan käynnistys ja lopetus

Säädettävät parametrit voidaan muuttaa kokoonpanotilassa:

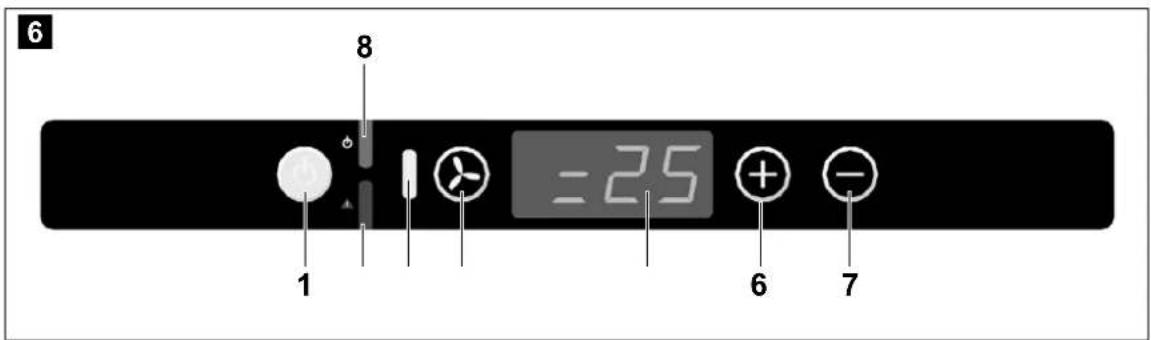

Pidä käynnistettaessä nappäimellä PÄALLA/POIS (kuva 6 sivulla 5, kohde 1) molemmat nappäimet + ja - (kuva 6 sivulla 5, kohde 6 ja 7) niin pitkaan painettuina, että LED kompressori vilkkuu.
Olet nyt kokoonpanotilassa.
Digitaalinen naytt (kuva 6 sivulla 5, kohde 5) nayttä ansimmaisel- lna numerollaan valikkotason ja toisella ja kolmannella numerollaan saadettavan muuttujan - esim. 1.17 valikkotason 1 ja syotetyn halutun arvon 17^

Ohje

Jos käytöpaneelin kautta ei syötë mitään 60 sekuntiin, kokoonpanotila sulkeutuu ja laite kytkeytyy pois paälä.

Paina nappäintä ON/OFF poistuaksesi kokoonpanotilasta.

6.3.2 Valikkotaso 1: Lämpötilan halutun arvon syöttö

Laite käynistyy huoneen lampötilan märitellylä halutulla arvolla. Tätä parametriä voi säätä alueella 17-30 °C:

Käynnistä kokoonpanotila (katso kappale "Kokoonpanotilan käynnis-tys ja lopetus" sivulla 159).
Digitaalinaytt (kuva 6 sivulla 5, kohde 5) nayttaa ensimmaiselln numerolla valikkotason ja toisella ja kolmannella numerolla saadettavan muuttujan.
Paina nappäintä toimintatila (kuva 6 sivulla 5, kohde 4), muuttaak-sesi muuttujan.

Valitse nappaimilla + tai - (kuva 6 sivulla 5, kohde 6 ja 7) haluamasii arvo (^) , jolla laitteen tulee kaynnistya.
Digitaalinäytöllä näytetyt numerot vilkkuvat, kunnes syötetty parametri vahvistetaan.
Vahvista syöttö nappäimellä toimintatila (kuva 6 sivulla 5, kohde 4).
Säädetty arvo tallennetaan ja sitä käytetään kun laite käynistetään uudelleen.
√ Olet nyt taas valikkotasolla 1 ja voit vaihtaa valikkotasoen valillä nappaimilla + tai -.

6.3.3 Valikkotaso 2: Alijannitekatkaisu

Akkuvahti suojaa akkua syväpurkaukselta.

Huomio

Akkuun jää akkuvahdin suorittaman pois kytkennän jälkeen vain osa sen latauskapasiteetista. Välta useita käynistyksiä ja sahkoä kuluttavien laitteiden käytämista. Huolehdi siitta, etta akku ladataan uudelleen. Kun tarvittava jännite on taas saatavilla, voi laitetta taas käyttäa.

Jos ilmastointilaitteelle on saatavilla vain tassä saadetty syöttöjannite, kytkeytyy laite pois pälta.

Käynnistä kokoonpanotila (katso kappale "Kokoonpanotilan käynistys ja lopetus" sivulla 159).
Digitaalinaytt (kuva 6 sivulla 5, kohde 5) nayttaa ensimmaiselln numerolla valikkotason ja toisella ja kolmannella numerolla saadettavan muuttujan.
Paina nappäintä + (kuva 6 sivulla 5, kohde 6) kerran vaihtaaksesi va-likkotasolle 2.
Paina nappäintä toimintatila (kuva 6 sivulla 5, kohde 4), muuttaak-sesi muuttujan.
Digitaalinäytöllä näytetyt numerot vilkkuvat, kunnes syötetty parametri vahvistetaan.

Valitse nappäimillä + tai - (kuva 6 sivulla 5, kohde 6 ja 7) alijännitekatkaisun arvon. Digitaalinäytöllä toisessa ja kolmannessa kohdassa näytetty tunnusluku tarkoittaa jännitettä (volteissa), jolla laite kytke-tän pois paälta:

Tunnusluku	Alijännite-katkaisu Tunnusluku Alijännite-katkaisu
1	22,2
2	22,4
3	22,6
4	22,8
5	22,9

Vahvista syöttö nappäimellä toimintatila (kuva 6 sivulla 5, kohde 4).
Säädetty arvo tallennetaan ja sitä käytetään kun laite käynisteteään uudelleen.
√ Olet nyt taas valikkotasolla 2 ja voit vaihtaa valikkotasoen valillä nappaimilla + tai -.

6.3.4 Valikkotaso 3: Syöttö toiminta tila

Laite käynnistyy huoneen lampötilan märitetellylä toimintatilalla. Tätä pa-rametriä voi muuttaa:

Käynnistä kokoonpanotila (katso kappale "Kokoonpanotilan käynnis-tys ja lopetus" sivulla 159).
Digitaalinayttto (kuva 6 sivulla 5, kohde 5) nayttaa ensimmaiselln numerolla valikkotason ja toisella ja kolmannella numerolla saadettavan muuttujan.
Paina nappäintä + (kuva 6 sivulla 5, kohde 6) kaksi kertaa vaihtaak- sesi valikkotasolle 3.
Paina nappäintä toimintatila (kuva 6 sivulla 5, kohde 4), muuttaak-sesi muuttujan.
Digitaalinäytöllä näytetyt numerot vilkkuvat, kunnes syötety parametri vahvistetaan.

Valitse nappaimilla + tai - (kuva 6 sivulla 5, kohde 6 ja 7) toimintatilan, jolla laite kaynnistyy:

Tunnusluku Toimintatila
0	Automaattitila
1	Toimintatila 1
2	Toimintatila 2
3	Toimintatila 3

Vahvista syöttö nappäimellä toimintatila (kuva 6 sivulla 5, kohde 4).
Säädetty arvo tallennetaan ja sitä käytetään kun laite käynistetään uudelleen.
√ Olet nyt taas valikkotasolla 3 ja voit vaihtaa valikkotasoen valillä nappaimilla + tai -.

6.3.5 Valikkotaso 4: Tehdasasetukset

Kokoonpanotilassa saadettavat muuttujat valikkotasoilta 1-3 voidaan palautta tehdasasetuksille:

Käynnistä kokoonpanotila (katso kappale "Kokoonpanotilan käynistys ja lopetus" sivulla 159).
Digitaalinayttto (kuva 6 sivulla 5, kohde 5) nayttaa ensimmaiselln numerolla valikkotason ja toisella ja kolmannella numerolla saadettavan muuttujan.
Paina nappäintä + (kuva 6 sivulla 5, kohde 6) kolme kertaa vaihtaak- sesi valikkotasolle 4.
Digitaalinayttö nayttaa --.

Paina nappäintä toimintatila (kuva 6 sivulla 5, kohde 4), palauttaaksesi tehdasasetukset.
Digitaalinaytolla naytettavat merkit --vilkkuvat.
Paina nappainta +.
Digitaalinaytto nayttaa 00.
Vahvista syöttö nappäimellä toimintatila (kuva 6 sivulla 5, kohde 4).
Kokoonpanotilassa säädetyt parametrit voidaan palauttaa takaisin tehdasasetuksiin.
√ Olet nyt taas valikkotasolla 1 ja voit vaihtaa valikkotasoen valillä nappaimilla + tai -.

6.3.6 Valikkotaso 5: Näytö lampötilayksikkö

Laite voi nayttä tilan lampötilan °C- tai °F-asteina. Tätä parametriä voi muuttaa:

Käynnistä kokoonpanotila (katso kappale "Kokoonpanotilan käynnis-tys ja lopetus" sivulla 159).
Digitaalinaytt (kuva 6 sivulla 5, kohde 5) nayttaa ensimmaiselln numerolla valikkotason ja toisella ja kolmannella numerolla saadettavan muuttujan.
Paina nappainta + (kuva 6 sivulla 5, kohde 6) neljä kertaa vaihtaak- sesi valikkotasolle 5.
Paina nappäintä toimintatila (kuva 6 sivulla 5, kohde 4), muuttaak-sesi muuttujan.
Digitaalinäytöllä näytetyt numerot vilkkuvat, kunnes syötetty parametri vahvistetaan.

Valitse nappaimilla + tai - (kuva 6 sivulla 5, kohde 6 ja 7) lampotilayksikkö, jonka laite tulee nayttäa.
Vahvista syöttö nappäimellä toimintatila (kuva 6 sivulla 5, kohde 4).
Säädetty arvo tallennetaan ja sitä käytetaän kun laite käynistetaän uudelleen.
√ Olet nyt taas valikkotasolla 5 ja voit vaihtaa valikkotasoen valillä nappaimilla + tai -.

7 Tekniset tiedot

	IlmastointilaiteCoolAir CA8505
Tuotenro Iveco Stralis AS/AT: 9100100024	Iveco Stralis AS3: 9100100026
Maks. jäähydtysteho: 850 wattia
Nimellinen tulojännite: 24 volttia DC (tasavirta)
Tulojännitealue:	20 volttia DC – 30 volttia DC (tasavirta)
Virrankulutus: 12 – 22 ampeeria
Alijännitekatkaisu:	konfiguroitavissa (katso kappale "Valikkotaso 2: Alijännitekatkaisu" sivulla 160)

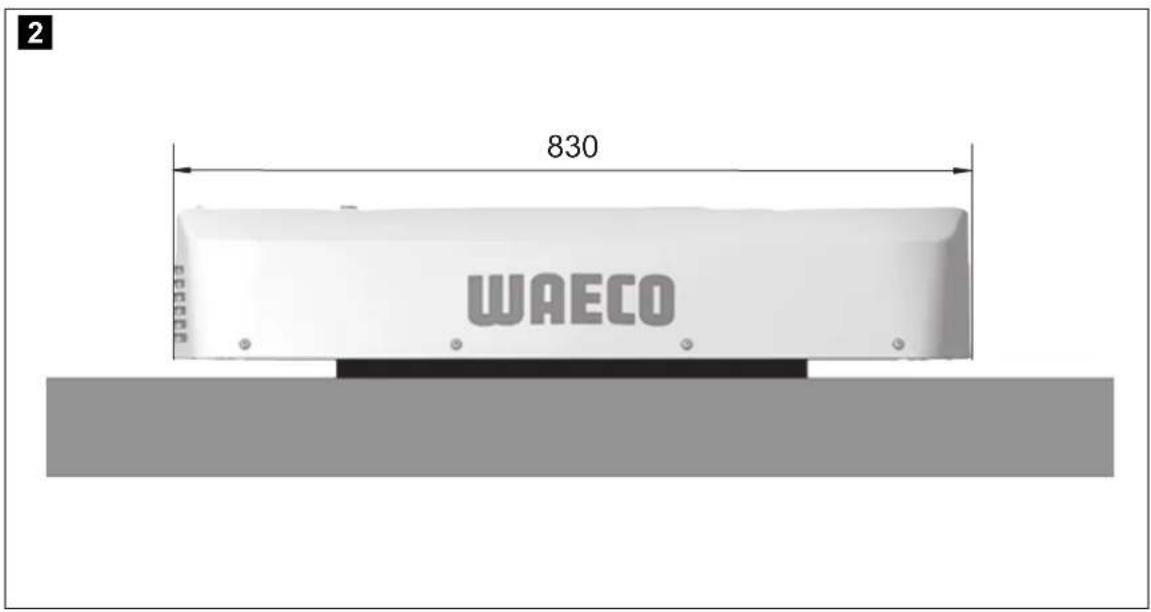

Mitat (P x L x K, mm)(korkeus ajoneuvon katon yläpuolella):	Iveco Stralis AS/AT: 635 x 830 x 165Iveco Stralis AS3: 635 x 830 x 187
Paino: n. 21 kg

Oikeus mallimuutoksin, teknistä kehitystä palveleviin muutoksin ja toimitusmahdollisuuksiin pidatetään.

Europe

A Dometic Austria GmbH
