KÄYTTÖOHJE PWS 1000125 CE BOSCH

fi Alkuperäiset ohjeet

Sähkötyökalujen yleiset turvallisuusohjeet

Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen

laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai va-

kavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää

verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-

käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

 Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet voi-

vat johtaa tapaturmiin.

 Älä työskentele sähkötyökalulla räjähdysalttiissa ym-

päristössä, jossa on palavaa nestettä, kaasua tai pölyä.

Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt-

tää pölyn tai höyryt.

 Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä-

essäsi. Voit menettää laitteesi hallinnan huomiosi suun-

 Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä

mitään pistorasia-adaptereita maadoitettujen sähkö-

työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto-

tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

VAROITUS OBJ_BUCH-1961-003.book Page 103 Wednesday, November 27, 2013 3:12 PM104 | Suomi

2 609 006 972 | (27.11.13) Bosch Power Tools

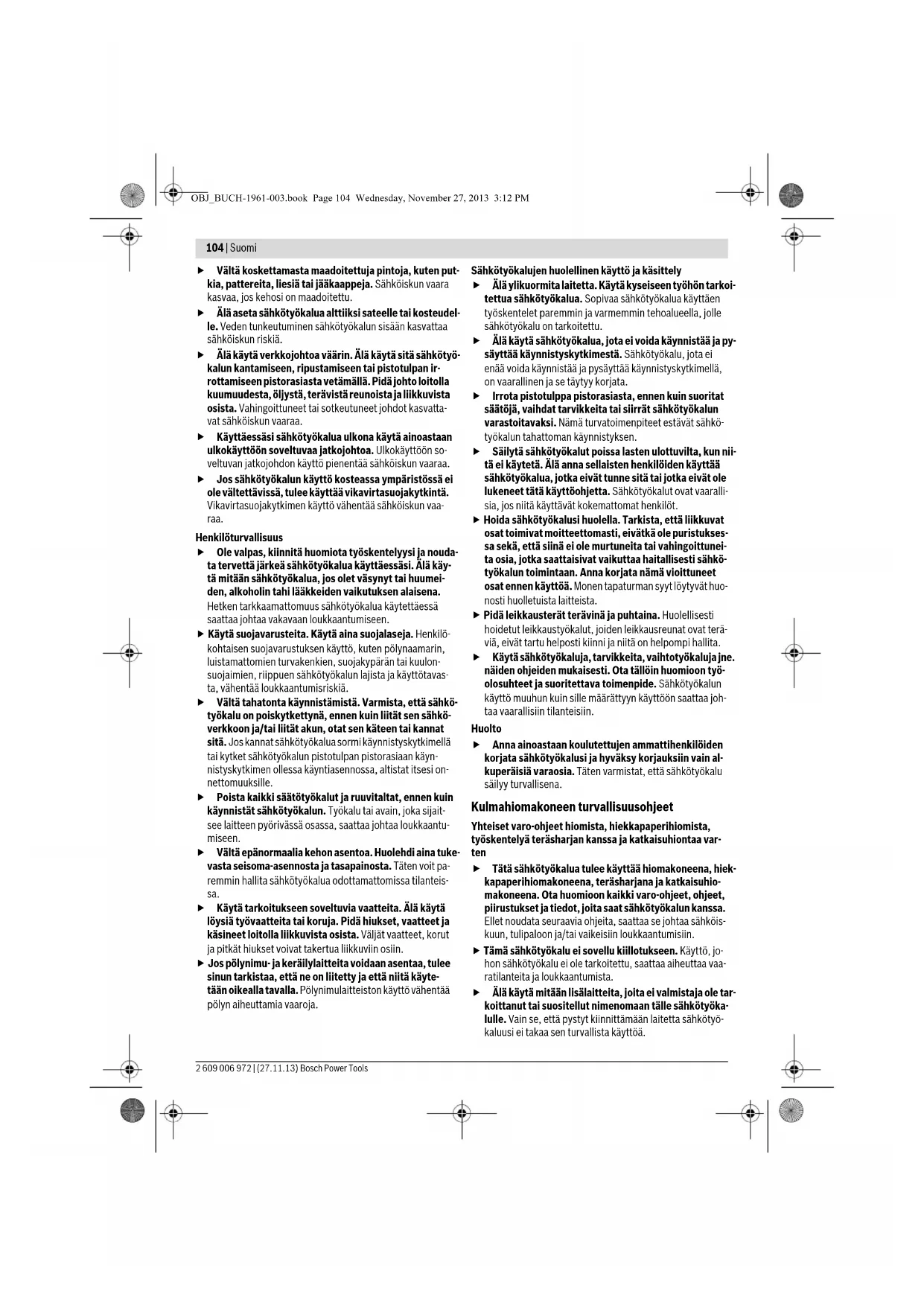

 Vältä koskettamasta maadoitettuja pintoja, kuten put-

kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara

kasvaa, jos kehosi on maadoitettu.

 Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel-

le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa

 Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö-

kalun kantamiseen, ripustamiseen tai pistotulpan ir-

rottamiseen pistorasiasta vetämällä. Pidä johto loitolla

kuumuudesta, öljystä, terävistä reunoista ja liikkuvista

osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta-

vat sähköiskun vaaraa.

 Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-

veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

 Jos sähkötyökalun käyttö kosteassa ympäristössä ei

ole vältettävissä, tulee käyttää vikavirtasuojakytkintä.

Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa-

 Ole valpas, kiinnitä huomiota työskentelyysi ja nouda-

ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy-

tä mitään sähkötyökalua, jos olet väsynyt tai huumei-

den, alkoholin tahi lääkkeiden vaikutuksen alaisena.

Hetken tarkkaamattomuus sähkötyökalua käytettäessä

saattaa johtaa vakavaan loukkaantumiseen.

 Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö-

kohtaisen suojavarustuksen käyttö, kuten pölynaamarin,

luistamattomien turvakenkien, suojakypärän tai kuulon-

suojaimien, riippuen sähkötyökalun lajista ja käyttötavas-

ta, vähentää loukkaantumisriskiä.

 Vältä tahatonta käynnistämistä. Varmista, että sähkö-

työkalu on poiskytkettynä, ennen kuin liität sen sähkö-

verkkoon ja/tai liität akun, otat sen käteen tai kannat

sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä

tai kytket sähkötyökalun pistotulpan pistorasiaan käyn-

nistyskytkimen ollessa käyntiasennossa, altistat itsesi on-

 Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin

käynnistät sähkötyökalun. Työkalu tai avain, joka sijait-

see laitteen pyörivässä osassa, saattaa johtaa loukkaantu-

 Vältä epänormaalia kehon asentoa. Huolehdi aina tuke-

vasta seisoma-asennosta ja tasapainosta. Täten voit pa-

remmin hallita sähkötyökalua odottamattomissa tilanteis-

 Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja

käsineet loitolla liikkuvista osista. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

 Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee

sinun tarkistaa, että ne on liitetty ja että niitä käyte-

tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää

pölyn aiheuttamia vaaroja.

Sähkötyökalujen huolellinen käyttö ja käsittely

 Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi-

tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen

työskentelet paremmin ja varmemmin tehoalueella, jolle

sähkötyökalu on tarkoitettu.

 Älä käytä sähkötyökalua, jota ei voida käynnistää ja py-

säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

enää voida käynnistää ja pysäyttää käynnistyskytkimellä,

on vaarallinen ja se täytyy korjata.

 Irrota pistotulppa pistorasiasta, ennen kuin suoritat

säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun

varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö-

työkalun tahattoman käynnistyksen.

 Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii-

tä ei käytetä. Älä anna sellaisten henkilöiden käyttää

sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole

lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli-

sia, jos niitä käyttävät kokemattomat henkilöt.

 Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat

osat toimivat moitteettomasti, eivätkä ole puristukses-

sa sekä, että siinä ei ole murtuneita tai vahingoittunei-

ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö-

työkalun toimintaan. Anna korjata nämä vioittuneet

osat ennen käyttöä. Monen tapaturman syyt löytyvät huo-

nosti huolletuista laitteista.

 Pidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä-

viä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

 Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne.

näiden ohjeiden mukaisesti. Ota tällöin huomioon työ-

olosuhteet ja suoritettava toimenpide. Sähkötyökalun

käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh-

taa vaarallisiin tilanteisiin.

 Anna ainoastaan koulutettujen ammattihenkilöiden

korjata sähkötyökalusi ja hyväksy korjauksiin vain al-

kuperäisiä varaosia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Kulmahiomakoneen turvallisuusohjeet

Yhteiset varo-ohjeet hiomista, hiekkapaperihiomista,

työskentelyä teräsharjan kanssa ja katkaisuhiontaa var-

 Tätä sähkötyökalua tulee käyttää hiomakoneena, hiek-

kapaperihiomakoneena, teräsharjana ja katkaisuhio-

makoneena. Ota huomioon kaikki varo-ohjeet, ohjeet,

piirustukset ja tiedot, joita saat sähkötyökalun kanssa.

Ellet noudata seuraavia ohjeita, saattaa se johtaa sähköis-

kuun, tulipaloon ja/tai vaikeisiin loukkaantumisiin.

 Tämä sähkötyökalu ei sovellu kiillotukseen. Käyttö, jo-

hon sähkötyökalu ei ole tarkoitettu, saattaa aiheuttaa vaa-

ratilanteita ja loukkaantumista.

 Älä käytä mitään lisälaitteita, joita ei valmistaja ole tar-

koittanut tai suositellut nimenomaan tälle sähkötyöka-

lulle. Vain se, että pystyt kiinnittämään laitetta sähkötyö-

kaluusi ei takaa sen turvallista käyttöä.

OBJ_BUCH-1961-003.book Page 104 Wednesday, November 27, 2013 3:12 PMSuomi | 105

Bosch Power Tools 2 609 006 972 | (27.11.13)

 Vaihtotyökalun sallitun kierrosluvun tulee olla vähin-

tään yhtä suuri kuin sähkötyökalussa mainittu suurin

kierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla

nopeudella, saattaa murtua ja sinkoutua ympäristöön.

 Vaihtotyökalun ulkohalkaisijan ja paksuuden tulee vas-

tata sähkötyökalun mittatietoja. Väärin mitoitettuja

vaihtotyökaluja ei voida suojata tai hallita riittävästi.

 Hiomalaikkojen ja laippojen tulee sopia tarkasti sähkö-

työkalusi hiomakaraan. Käytettäessä vaihtotyökaluja,

jotka liitetään laippaan, tulee vaihtotyökalun reiän hal-

kaisijan sopia laipan kiinnityshalkaisijaan. Vaihtotyöka-

lut, joita ei kiinnitetä oikein sähkötyökaluun, pyörivät epä-

tasaisesti, tärisevät voimakkaasti ja saattavat johtaa

hallinnan menettämiseen.

 Älä käytä vaurioituneita vaihtotyökaluja. Tarkista en-

nen jokaista käyttöä, ettei vaihtotyökalussa, kuten

hiomalaikoissa ole pirstoutumia tai halkemia, hioma-

lautasessa halkeamia tai voimakasta kulumista, teräs-

harjassa irtonaisia tai katkenneita lankoja. Jos sähkö-

työkalu tai vaihtotyökalu putoaa, tulee tarkistaa, että

se on kunnossa tai sitten käyttää ehjää vaihtotyökalua.

Kun olet tarkistanut ja asentanut vaihtotyökalun, pidä

itsesi ja lähistöllä olevat henkilöt loitolla pyörivän vaih-

totyökalun tasosta ja anna sähkötyökalun käydä mi-

nuutti täydellä kierrosluvulla. Vaurioituneet vaihtotyö-

kalut menevät yleensä rikki tässä ajassa.

 Käytä henkilökohtaisia suojavarusteita. Käytä käytös-

tä riippuen kokokasvonaamiota, silmäsuojusta tai suo-

jalaseja. Jos mahdollista, käytä pölynaamaria, kuulon-

suojainta, suojakäsineitä tai erikoissuojavaatetta, joka

suojaa sinut pieniltä hioma- ja materiaalihiukkasilta.

Silmät tulee suojata lenteleviltä vierailta esineiltä, jotka

saattavat syntyä erilaisessa käytössä. Pöly- tai hengitys-

suojanaamareiden täytyy suodattaa pois työstössä synty-

vä pöly. Jos olet pitkään alttiina voimakkaalle melulle, saat-

taa se vaikuttaa heikentävästi kuuloon.

 Varmista, että muut henkilöt pysyvät turvallisella etäi-

syydellä työalueeltasi. Jokaisella, joka tulee työalueel-

le, tulee olla henkilökohtaiset suojavarusteet. Työkap-

paleen tai murtuneen vaihtotyökalun osia saattaa

sinkoutua kauemmas ja vahingoittaa ihmisiä myös varsi-

naisen työalueen ulkopuolella.

 Tartu laitteeseen ainoastaan eristetyistä pinnoista teh-

dessäsi työtä, jossa vaihtotyökalu saattaisi osua piilos-

sa olevaan sähköjohtoon tai sahan omaan sähköjoh-

toon. Kosketus jännitteiseen johtoon voi tehdä

sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköis-

 Pidä verkkojohto poissa pyörivistä vaihtotyökaluista.

Jos menetät sähkötyökalun hallinnan, saattaa verkkojohto

tulla katkaistuksi tai tarttua kiinni ja vetää kätesi tai käsivar-

tesi kiinni pyörivään vaihtotyökaluun.

 Älä aseta sähkötyökalua pois, ennen kuin vaihtotyöka-

lu on pysähtynyt kokonaan. Pyörivä vaihtotyökalu saat-

taa koskettaa lepopintaa ja voit menettää sähkötyökalusi

 Älä koskaan pidä sähkötyökalua käynnissä sitä kanta-

essasi. Vaatteesi voi hetkellisen kosketuksen seurauksena

tarttua kiinni pyörivään vaihtotyökaluun, joka saattaa tun-

 Puhdista sähkötyökalusi tuuletusaukot säännöllisesti.

Moottorin tuuletin imee pölyä työkalun koteloon, ja voima-

kas metallipölyn kasautuma voi synnyttää sähköisiä vaara-

 Älä käytä sähkötyökalua palavien aineiden lähellä. Kipi-

nät voivat sytyttää näitä aineita.

 Älä käytä vaihtotyökaluja, jotka tarvitsevat nestemäis-

tä jäähdytysainetta. Veden tai muiden nestemäisten

jäähdytysaineiden käyttö saattaa johtaa sähköiskuun.

Takaisku ja vastaavat varo-ohjeet

 Takaisku on äkillinen reaktio, joka syntyy pyörivän vaihto-

työkalun, kuten hiomalaikan, hiomalautasen tai teräshar-

jan tarttuessa kiinni tai jäädessä puristukseen. Tarttumi-

nen tai puristukseen joutuminen johtaa pyörivän

vaihtotyökalun äkilliseen pysähdykseen. Tällöin hallitse-

maton sähkötyökalu sinkoutuu tarttumakohdasta vaihto-

työkalun kiertosuunnasta vastakkaiseen suuntaan.

Jos esim. hiomalaikka tarttuu tai joutuu puristukseen työ-

kappaleeseen, saattaa hiomalaikan reuna, joka on uponnut

työkappaleeseen, juuttua kiinni aiheuttaen hiomalaikan

ponnahduksen ulos työkappaleesta tai aiheuttaa takais-

kun. Hiomalaikka liikkuu silloin käyttävää henkilöä vasten

tai poispäin hänestä, riippuen laikan kiertosuunnasta tart-

tumakohdassa. Tällöin hiomalaikka voi myös murtua.

Takaisku johtuu sähkötyökalun väärinkäytöstä tai käytöstä

väärään tarkoitukseen. Se voidaan estää sopivin varotoi-

min, joita selostetaan seuraavassa.

 Pitele sähkötyökalua tukevasti ja saata kehosi ja käsi-

vartesi asentoon, jossa pystyt vastaamaan takaisku-

voimiin. Käytä aina lisäkahvaa, jos sinulla on sellainen,

jotta pystyisit parhaalla mahdollisella tavalla hallitse-

maan takaiskuvoimia tai vastamomentteja työkalun

ryntökäynnissä. Käyttävä henkilö pystyy hallitsemaan

takaisku- ja vastamomenttivoimat noudattamalla sopivia

 Älä koskaan tuo kättäsi lähelle pyörivää vaihtotyöka-

lua. Vaihtotyökalu saattaa takaiskun sattuessa liikkua käte-

 Vältä pitämästä kehoasi alueella, johon sähkötyökalu

liikkuu takaiskun sattuessa. Takaisku pakottaa sähkö-

työkalun vastakkaiseen suuntaan hiomalaikan liikkeeseen

nähden tarttumiskohdassa.

 Työskentele erityisen varovasti kulmien, terävien reu-

nojen jne. alueella, estä vaihtotyökalua ponnahtamas-

ta takaisin työkappaleesta ja juuttumasta kiinni. Pyöri-

vällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa,

terävissä reunoissa tai saadessaan kimmokkeen. Tämä

johtaa hallinnan pettämiseen tai takaiskuun.

 Älä käytä ketjuteriä tai hammastettuja sahanteriä. Täl-

laiset vaihtotyökalut aiheuttavat usein takaiskun tai sähkö-

työkalun hallinnan menettämisen.

OBJ_BUCH-1961-003.book Page 105 Wednesday, November 27, 2013 3:12 PM106 | Suomi

2 609 006 972 | (27.11.13) Bosch Power Tools

Erityiset varo-ohjeet hiontaan ja katkaisuhiontaan

 Käytä yksinomaan sähkötyökalullesi sallittuja hioma-

työkaluja ja näitä hiomatyökaluja varten tarkoitettuja

suojuksia. Hiomatyökaluja, jotka eivät ole tarkoitettuja

sähkötyökalun kanssa käytettäviksi ei voida suojata riittä-

västi ja ne ovat turvattomia.

 Taivutetut laikat on asennettava niin, että niiden hio-

mapinta ei ulotu laikkasuojuksen tason ulkopuolelle.

Asiaankuulumattomasti asennettua hiomalaikkaa, joka

ulottuu laikkasuojuksen tason ulkopuolelle ei voida suojata

 Laikkasuojuksen täytyy olla tukevasti kiinni sähkötyö-

kalussa ja niin asennettu, että suurin mahdollinen tur-

vallisuus saavutetaan t. s. niin, että mahdollisimman

pieni osa hiomatyökalusta on avoin käyttäjää kohti.

Laikkasuojus auttaa suojaamaan käyttävää henkilöä mur-

tokappaleilta, tahattomalta hiomatyökalun koskettamisel-

ta ja kipinöiltä, jotka voivat sytyttää vaatteet palamaan.

 Hiomatyökaluja saa käyttää ainoastaan siihen käyt-

töön mihin niitä suositellaan. Esim.: Älä koskaan hio

hiomalaikan sivupintaa käyttäen. Hiomalaikat on tarkoi-

tettu hiontaan laikan ulkokehällä. Sivuttain kohdistuva voi-

ma saattaa murtaa hiomalaikan.

 Käytä aina virheetöntä, oikean kokoista ja muotoista

kiinnityslaippaa valitsemallesi hiomalaikalle. Sopivat

laipat tukevat hiomalaikkaa ja vähentävät näin hiomalaikan

murtumisriskiä. Katkaisulaikkojen laipat saattavat poiketa

muitten hiomalaikkojen laipoista.

 Älä käytä isompiin sähkötyökaluihin kuuluneita kulu-

neita hiomalaikkoja. Suurempien sähkötyökalujen hio-

malaikat eivät sovellu pienempien sähkötyökalujen suu-

remmille kierrosluvuille, ja ne voivat murtua.

Muita katkaisuhiontaan liittyviä erityisvaro-ohjeita

 Vältä katkaisulaikan juuttumista kiinni ja liian suurta

syöttöpainetta. Älä tee liian syviä leikkauksia. Katkaisu-

laikan ylikuormitus kasvattaa sen rasitusta ja sen alttiutta

kallistua tai juuttua kiinni ja siten takaiskun ja laikan murtu-

misen mahdollisuutta.

 Vältä aluetta pyörivän katkaisulaikan edessä ja takana.

Jos katkaisulaikka liikkuu työkappaleessa sinusta pois-

päin, saattaa sähkötyökalu takaiskun sattuessa singota

suoraan sinua kohti pyörivällä laikalla.

 Jos katkaisulaikka joutuu puristukseen tai keskeytät

työn, tulee sinun pysäyttää sähkötyökalu ja pitää se

rauhallisesti paikoillaan, kunnes laikka on pysähtynyt.

Älä koskaan koeta poistaa vielä pyörivää katkaisulaik-

kaa leikkauksesta, se saattaa aiheuttaa takaiskun.

Määrittele ja poista puristukseen joutumisen syy.

 Älä käynnistä sähkötyökalua uudelleen, jos laikka on

kiinni työkappaleessa. Anna katkaisulaikan ensin saa-

vuttaa täysi kierroslukunsa, ennen kuin varovasti jat-

kat leikkausta. Muussa tapauksessa saattaa laikka tarttua

kiinni, ponnahtaa ulos työkappaleesta tai aiheuttaa takais-

 Tue litteät tai isot työkappaleet katkaisulaikan puris-

tuksen aiheuttaman takaiskuvaaran minimoimiseksi.

Suuret työkappaleet voivat taipua oman painonsa takia.

Työkappaletta tulee tukea molemmilta puolilta, sekä kat-

kaisuleikkauksen vierestä että reunoista.

 Ole erityisen varovainen upotusleikkauksissa seiniin

tai muihin alueisiin, joiden taustaa tai rakennetta et

pysty näkemään. Uppoava katkaisulaikka saattaa aiheut-

taa takaiskun osuessaan kaasu- tai vesiputkiin, sähköjoh-

toihin tai muihin kohteisiin.

Erityiset varo-ohjeet hiekkapaperihiontaan

 Älä käytä ylisuuria hiomapapereita, vaan noudata val-

mistajan ohjeita hiomapapereiden koosta. Hiomapape-

rit jotka ulottuvat hiomalautasen ulkopuolelle, saattavat ai-

heuttaa loukkaantumista tai johtaa kiinnijuuttumiseen,

hiomapaperin repeytymiseen tai takaiskuun.

Erityiset varo-ohjeet työskentelyyn teräsharjan kanssa

 Ota huomioon, että teräsharjasta irtoaa lankoja myös

normaalikäytössä. Älä ylikuormita lankoja käyttämällä

liian suurta painetta työkappaletta vasten. Irti sinkoutu-

vat langan kappaleet voivat helposti tunkeutua ohuen vaat-

 Jos suojusta suositellaan, tulee sinun varmistaa, ettei

suojus ja teräsharja voi koskettaa toisiaan. Lautas- ja

kuppiharjojen halkaisijat voivat laajeta puristuspaineen ja

keskipakovoiman johdosta.

 Käytä sopivia etsintälaitteita piilossa olevien syöttö-

johtojen paikallistamiseksi tai käänny paikallisen jake-

luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa

tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen

saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen

aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköis-

 Vapauta käynnistyskytkin ja saata se off-asentoon, jos

virransyöttö keskeytyy esim. sähkökatkoksen tai verk-

kopistotulpan irrottamisen takia. Tämä estää tahatto-

man uudelleenkäynnistymisen.

 Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne

ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi.

 Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin

kiinnitetty työkappale pysyy tukevammin paikoillaan kuin

Lue kaikki turvallisuus- ja muut ohjeet. Tur-

vallisuusohjeiden noudattamisen laiminlyönti

saattaa johtaa sähköiskuun, tulipaloon ja/tai

vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu metallin ja kiviainesten katkai-

suun karhentamiseen ja harjaamiseen ilman veden käyttöä.

OBJ_BUCH-1961-003.book Page 106 Wednesday, November 27, 2013 3:12 PMSuomi | 107

Bosch Power Tools 2 609 006 972 | (27.11.13)

Katkaisussa sidoshiomainetta käyttäen täytyy aina käyttää

erityistä katkaisusuojusta.

Käytön aikana on huolehdittava riittävästä pölyn poistoimus-

Sallituilla hiomatyökaluilla sähkötyökalua voidaan käyttää

myös hiekkapaperihiontaan.

Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole-

vaan sähkötyökalun kuvaan.

1 Laikkasuojuksen lukitusvipu

2 Karan lukituspainike

4 Kierrosluvun asetuksen säätöpyörä

(PWS 1000-125 CE/PWS 1300-125 CE)

5 Lisäkahva (eristetty kädensija)

7 Laikkasuojus hiontaa varten

11 Pikakiinnitysmutteri *

12 Laikkasuojus katkaisua varten*

19 Imuhuppu leikkaukseen ohjauskelkan kanssa *

20 Timanttikatkaisulaikka*

21 Kahva (eristetty kädensija)

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-

mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-

Nimellinen kierrosluku

Kierrosluvun säätöalue

Hiomalaikan maks. halkaisija

Hiomakaran kierteen suurin sallittu pituus

Käynnistysvirran rajoitin

Kierrosluvun esivalinta

Takaiskun poiskytkentä

Uudelleenkäynnistyssuoja

– tärinävaimennetulla lisäkahvalla

/II /II /II Tiedot koskevat 230V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.

Melun mittausarvot on määritetty EN 60745

Laitteen tyypillinen A-painotettu

Epävarmuus K Käytä kuulonsuojaimia!

2 609 006 972 | (27.11.13) Bosch Power Tools

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa

EN 60745 standardoidun mittausmenetelmän mukaisesti ja

sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun.

Se soveltuu myös värähtelyrasituksen väliaikaiseen arvioin-

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia

käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin

käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla

käyttötarvikkeilla tai riittämättömästi huollettuna, silloin vä-

rähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saat-

taa kasvattaa koko työaikajakson värähtelyrasitusta huomat-

Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida

myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä.

Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi-

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele-

miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalu-

jen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä,

työprosessien organisointi.

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni-

set tiedot” selostettu tuote vastaa seuraavia standardeja tai

standardoituja asiakirjoja: EN 60745 direktiivien

2011/65/EU, 2004/108/EY, 2006/42/EY määräysten mu-

Suojalaitteiden asennus

 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

Huomio: Jos hiomalaikka on murtunut käytön aikana, tai jos

laikan suojuksen/sähkötyökalun kiinnityslaitteisiin on tullut

vika, on sähkötyökalu heti lähetettävä korjaukseen Bosch-

keskushuoltoon tai valtuutettuun huoltoliikkeeseen, katso

osoite luvusta ”Asiakaspalvelu ja käyttöneuvonta”.

Laikkasuojus hiontaa varten

Aseta laikkasuojus 7 sähkötyöka-

lun kiinnikkeeseen, kunnes laik-

kasuojuksen koodinokat ovat

kiinnikkeen kohdalla. Paina va-

pautusvipua 1 ja pidä se painettu-

Paina laikkasuojus 7 karan kau-

laan niin, että suojuksen olake tu-

kee sähkötyökalun laippaan ja

kierrä suojusta kunnes se lukkiu-

tuu paikoilleen kuuluvasti.

Sovita suojuksen 7 asento työtehtävän vaatimusten mukaan.

Paina lukitusvipua 1 ylöspäin ja kierrä laikkasuojus 7 halut-

 Aseta aina laikkasuojus 7 niin, että lukitusvivun 1 kaik-

ki 3 punaista nokkaa tarttuu laikkasuojuksen 7 vastaa-

 Säädä laikkasuojusta 7 niin, että kipinäsuihku käyttä-

 Laikkasuojus 7 saa kiertyä vain lukitusvipua 1 painet-

taessa! Muussa tapauksessa ei sähkötyökalua missään

tapauksessa käyttää, vaan se tulee toimittaa asiakas-

Huomio: Laikkasuojuksen 7 koodinokat varmistavat, että

vain sähkötyökaluun sopiva laikkasuojus voidaan asentaa.

Laikkasuojus katkaisua varten

 Katkaisussa sidoshioma-ainetta käyttäen täytyy aina

käyttää katkaisusuojusta 12.

 Kiven leikkauksessa on aina huolehdittava riittävästä

Katkaisuun tarkoitettu laikkasuojus 12 asennetaan samalla

tavalla kuin hiomiseen tarkoitettu laikkasuojus 7.

Pölynimusuojus katkaisuun ohjauskelkkaa käyttäen

Pölynimusuojus katkaisuun ohjauskelkkaa 19 käyttäen asen-

netaan samalla tavalla kuin hionnassa käytettävä suojus 7.

Värähtelyn yhteisarvot a

(kolmen suunnan vek-

torisumma) ja epävarmuus K mitattuna

K Hionta hiomapyörön kanssa:

 Käytä supistushylsyä vain lisäkahvan 5 kanssa.

Kierrä lisäkahva 5 vaihteiston päähän oikealle tai vasemmalle

riippuen työtavasta.

 Asenna aina käsisuojus 14, kun työskentelet kumisen

hiomalautasen 15 tai kuppiharjan/laikkaharjan/taso-

liuskalaikan kanssa.

Kiinnitä käsisuojus 14 lisäkahvan 5 avulla.

Hiomatyökalun asennus

 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

 Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne

ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi.

Puhdista hiomakara 6 ja kaikki asennettavat osat.

Paina karan lukituspainiketta 2 karan lukitsemiseksi hioma-

työkaluja kiinnitettäessä ja irrotettaessa.

 Käytä karan lukitusta vain katkaisulaikan ollessa py-

sähdyksissä. Muussa tapauksessa sähkötyökalu saattaa

Hioma-/katkaisulaikka

Ota huomioon hiomatyökalun mitat. Reiän halkaisijan tulee

sopia kiinnityslaippaan. Älä käytä supistuskappaleita tai

Kiinnitä timanttikatkaisulaikkoja käyttäessäsi huomiota sii-

hen, että timanttikatkaisulaikassa oleva kiertosuuntaa osoit-

tava nuoli ja sähkötyökalun kiertosuunta (katso vaihdepäässä

oleva kiertosuuntaa osoittava nuoli) täsmäävät keskenään.

Asennuksen järjestys näkyy grafiikkasivussa.

Kiinnitä hionta-/katkaisulaikka kiertämällä kiinnitysmutteri

10 paikoilleen ja kiristämällä se kaksireikäavaimella.

 Tarkista hiomatyökalun asennuksen jälkeen ennen

käynnistystä, että hiomatyökalu on oikein asennettu ja

pystyy pyörimään vapaasti. Varmista, että hiomatyö-

kalu ei osu laikan suojukseen tai muihin osiin.

Kiinnityslaipassa 8 on muoviosa (O-ren-

gas) keskityslaipan ympäri. Jos tämä

O-rengas puuttuu tai on vaurioitunut,

vaihda se ehdottomasti ennen kiinni-

tyslaipan 8 asennusta.

 Asenna aina käsisuojus 14, kun työskentelet tasolius-

Kuminen hiomalautanen

 Asenna aina käsisuojus 14, kun työskentelet kumisen

hiomalautasen 15 kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.

Kierrä rengasmutteri 17 paikoilleen ja kiristä se sakara-avai-

Kuppiharja/laikkaharja

 Asenna aina käsisuojus 14, kun työskentelet kuppilai-

kan tai laikkaharjan kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.

Kuppiharja/laikkaharja tulee pystyä kiertämään niin pitkälle

hiomakaraan, että ne tukevat hiomakaran laippaan hiomaka-

ran kierteen lopussa. Kiristä kuppiharja/laikkaharja sakara-

Pikakiinnitysmutteri

Helpon työkalukiinnityksen aikaansaamiseksi ilman työkaluja

voit kiinnitysmutterin 10 sijasta käyttää pikakiinnitysmutteria

 Pikakiinnitysmutteria 11 saa käyttää ainoastaan kat-

Käytä yksinomaan virheetöntä, moitteettomassa kunnos-

sa olevaa pikakiinnitysmutteria 11.

Tarkista mutteria kiinnittäessäsi, että pikakiinnitysmut-

terin 11 sivu, jossa on tekstiä, ei osoita hiomalaikkaa;

nuolen tulee osoittaa indeksimerkkiä 22.

Käytä karan lukituspainiketta

2 hiomakaran lukitsemiseen.

Kierrä hiomalaikkaa voimak-

kaasti myötäpäivään pikakiin-

nitysmutterin kiristämiseksi.

Oikein kiinnitetyn, vaurioitu-

mattoman pikakiinnitysmut-

terin voit irrottaa sormivoi-

min kiertämällä uurrettua

rengasta vastapäivään.

Älä koskaan irrota kiinni-

juuttunutta pikakiinnitys-

mutteria pihdeillä, vaan

käytä sakara-avainta. Aseta

sakara-avain mutteriin kuvan

osoittamalla tavalla.

Sallitut hiomatyökalut

Kaikkia tässä käyttöohjeessa mainittuja hiomatyökaluja voi-

Käytetyn hiomatyökalun kierrosluvun [min

den [m/s] tulee vähintään noudattaa seuraavan taulukon ar-

Tarkista sen tähden hiomatyökalun etiketissä oleva sallittu

kierrosluku tai kehänopeus.

OBJ_BUCH-1961-003.book Page 109 Wednesday, November 27, 2013 3:12 PM110 | Suomi 2 609 006 972 | (27.11.13) Bosch Power Tools Vaihteiston pään kierto

 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

Voit kääntää vaihdepäätä

90°-portaissa. Täten voi-

daan käynnistyskytkin

käyttöasentoon eri työta-

paukseissa, esim. katkai-

sutyössä imuhupulla va-

rustettua ohjauskelkkaa

19 käyttäen tai vasenkä-

Kierrä 4 ruuvia kokonaan ulos. Käännä vaihteiston pää varo-

vasti ja kotelosta irrottamatta uuteen asentoon. Kiristä

Pölyn ja lastun poistoimu

 Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien

puulaatujen, kivennäispölyt ja metallipölyt voivat olla ter-

veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai-

heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia

reaktioita ja/tai hengitystiesairauksia.

Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään

karsinogeenisina, eritoten yhdessä puukäsittelyssä käy-

tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine).

Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.

– Käytä materiaalille soveltuvaa pölynimua, jos se on

– Huolehdi työkohteen hyvästä tuuletuksesta.

– Suosittelemme käyttämään suodatusluokan P2 hengi-

Ota huomioon maassasi voimassaolevat säännökset koski-

en käsiteltäviä materiaaleja.

 Vältä pölynkertymää työpaikalla. Pöly saattaa helposti

 Ota huomioon verkkojännite! Virtalähteen jännitteen

tulee vastata laitteen tyyppikilvessä olevia tietoja.

230 V merkittyjä laitteita voidaan käyttää myös 220 V

Jos sähkötyökalua käytetään siirrettävien sähkövoimalaittei-

den (generaattoreiden) kanssa, joissa ei ole riittäviä tehova-

roja tai joissa ei ole sopivaa käynnistysvirran vahvistuksella

varustettua jännitesäätöä, saattaa sähkötyökalun käynnistys

johtaa tehonmenetyksiin tai epänormaaliin toimintaan.

Varmista käyttämäsi sähkövoimalaitteen sopivuus, etenkin

verkkojännitettä ja taajuutta koskien.

Käynnistys ja pysäytys

PWS 1000.. (katso kuva A)

Työnnä sähkötyökalun käyttöä varten käynnistyskytkin 3

Sähkötyökalu pysähtyy, kun päästät käynnistyskytkimen 3

PWS 1300.. (katso kuva B)

Paina sähkötyökalun käynnistämiseksi käynnistyskytkin 3

eteen ja paina sitä samalla.

Lukitse käynnistyskytkin 3 painamalla käynnistyskytkintä 3

edessä alaspäin lukkiutumiseen asti.

Sammuta sähkötyökalu päästämällä käynnistyskytkin 3 va-

paaksi tai, jos se on lukittuna, paina lyhyesti käynnistyskytki-

men 3 takaosaa ja päästä sen sitten vapaaksi.

Käynnistä energiansäästön takia sähkötyökalu vain, kun käy-

 Tarkista hiomatyökalut ennen käyttöä. Hiomatyökalun

tulee olla moitteettomasti asennettu ja sen täytyy pys-

tyä pyörimään vapaasti. Suorita vähintään 1 minuutin

koekäyttö ilman kuormitusta. Älä käytä vaurioituneita,

epämuotoisia tai täriseviä hiomatyökaluja. Vaurioitu-

neet hiomatyökalut voivat mennä palasiksi ja aiheuttaa

Takaiskun poiskytkentä (PWS 1000-125 CE/

Jos kierrosluku äkillisesti putoaa, esim. lai-

kan jäädessä puristukseen katkaisu-uraan,

keskeytyy moottorin virransyöttö elektroni-

Uutta käyttöönottoa varten tulee käynnis-

tyskytkin 3 siirtää poiskytkettyyn asentoon

ja sähkötyökalu tulee sitten käynnistää uu-

Uudelleenkäynnistyssuoja (PWS 1000-125 CE/

Uudelleenkäynnistyssuoja estää sähkötyökalun hallitsemat-

toman käynnistyksen virtakatkon jälkeen.

Uutta käyttöönottoa varten tulee käynnistyskytkin 3 siirtää

poiskytkettyyn asentoon ja sähkötyökalu tulee sitten käynnis-

Käynnistysvirran rajoitin (PWS 1000-125 CE/

Elektroninen käynnistysvirran rajoitin rajoittaa tehontarpeen

sähkötyökalua käynnistettäessä, ja tekee käytön mahdollisek-

si 16 A-sulakkeella.

Huomio: Jos sähkötyökalu pyörii heti käynnistyksen jälkeen

täydellä kierrosluvulla, käynnistysvirran rajoittimeen, uudel-

leenkäynnistyssuojaan tai takaiskun poiskytkentään on tullut

vika. Sähkötyökalu tulee välittömästi lähettää asiakaspalve-

luun, katso osoitteet luvusta ”Asiakaspalvelu ja käyttöneuvon-

Vakioelektroniikka (PWS 1000-125 CE/

Vakioelektroniikka pitää kierrosluvun kuormittamattomana ja

kuormitettuna lähes vakiona, mikä takaa tasaisen työn edisty-

Kierrosluvun esivalinta (PWS 1000-125 CE/PWS 1300-125 CE)

Kierrosluvun esivalinnan säätöpyörällä 4 voit asettaa tarvittavan kierrosluvun myös käytön aikana.

Seuraavan taulukon tiedot ovat suosituksia.

 Ole varovainen, kun teet leikkauksia kantaviin seiniin,

katso kappale ”Statiikkaohjeita”.

 Kiinnitä työkappale, ellei se oman painonsa ansiosta

 Älä kuormita sähkötyökalua niin kovaa, että se pysäh-

 Anna sähkötyökalun käydä muutamia minuutteja tyh-

jäkäynnillä kovan rasituksen jälkeen, jotta vaihtotyö-

 Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne

ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi.

 Älä käytä sähkötyökalua katkaisuhiontatelineessä.

 Älä koskaan käytä katkaisulaikkaa rouhintahiontaan.

30° — 40° päästökulmalla saat parhaan tuloksen rouhintahi-

onnassa. Liikuta sähkötyökalua edestakaisin kohtuullisella

paineella. Tällöin ei työkappale kuumennu liikaa, ei värjäänny

eikä siihen muodostu uria.

Tasoliuskalaikalla (lisätarvike) voit työstää myös kuperia pin-

Tasoliuskalaikat kestävät huomattavasti pidempään, ovat hil-

jaisempia ja toimivat pienemmällä pintalämpötilalla kuin pe-

rinteiset hiomalaikat.

 Katkaisussa sidoshioma-ainetta käyttäen täytyy aina

käyttää katkaisusuojusta 12.

Työskentele katkaisulaikoilla käyttäen kohtuullista, työstettä-

vään materiaaliin soveltuvaa syöttönopeutta. Älä paina kat-

kaisulaikkaa, älä kallista äläkä heiluta sitä.

Älä jarruta hidastavia katkaisulaikkoja painamalla niitä sivut-

Sähkötyökalua tulee ai-

na kuljettaa vastapyöri-

tapauksessa on olemas-

sa vaara, että työkalu

ponnahtaa leikkaukses-

Profiileja ja neliöputkia

katkaistaessa kannattaa

aloittaa pienimmästä

 Kiven leikkauksessa on aina huolehdittava riittävästä

 Käytä pölynsuojanaamaria.

 Sähkötyökalua saa käyttää vain kuivaleikkaukseen/

Käytä kiven leikkaukseen mieluiten timanttikatkaisulaikkaa.

Kun katkaisussa ohjauskelkalla 19 käytät pölynimusuojusta,

tulee pölynimurin olla sallittu kivipölyn imuun. Bosch-ohjel-

massa löytyy sopivia pölynimureita.

Materiaali Käyttö Vaihtotyökalu Säätöpyörän asento

Metalli Maalinpoisto Hiomapaperi 2 – 3

Puu, metalli Harjaus, ruosteenpoisto Kuppiharja, hiomapaperi 3

Metalli, kivi Hionta Hiomalaikka 4 – 6

Metalli Rouhintahionta Hiomalaikka 6

Kivi Katkaisu Katkaisulaikka ja ohjauskelkka

(kiven leikkaus on sallittua vain ohjauskelkan kanssa)

OBJ_BUCH-1961-003.book Page 111 Wednesday, November 27, 2013 3:12 PM112 | Ελληνικά 2 609 006 972 | (27.11.13) Bosch Power Tools Käynnistä sähkötyökalu

ja aseta se ohjainkelkan

etuosa edellä työkappa-

letta vasten. Työnnä

sähkötyökalua käyttäen

kohtuullista, työstettä-

vään materiaaliin sovel-

tuvaa syöttönopeutta.

Leikattaessa erityisen kovia materiaaleja, esim. betonia, jon-

ka piipitoisuus on suuri, saattaa timanttikatkaisulaikka ylikuu-

mentua ja siten vaurioitua. Timanttikatkaisulaikkaa ympäröi-

vä kipinäkehä viittaa selvästi tähän.

Keskeytä tässä tapauksessa leikkaus ja anna timanttikatkaisu-

laikan käydä hetken kuormittamattomana maksiminopeudel-

la, jotta se jäähtyy.

Huomattavasti hidastuva työstö ja laikkaa kiertävä kipinäkehä

ovat tylsyneen timanttikatkaisulaikan tunnusmerkkejä. Laik-

ka voidaan teroittaa uudelleen leikkaamalla lyhyesti hiovaan

aineeseen (esim. hiekkakiveen).

Kantavaan seinään tehtäviä leikkauksia koskevat standardi

DIN 1053 osa 1 tai maakohtaiset määräykset.

Näitä määräyksiä on ehdottomasti noudatettava. Kysy tämän

takia neuvoa vastuulliselta staatikolta, arkkitehdiltä tai asian-

omaiselta rakennusjohdolta.

 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

 Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau-

kot puhtaina, jotta voit työskennellä hyvin ja turvalli-

 Käytä aina äärimmäisissä käyttöolosuhteissa mahdolli-

suuksien mukaan imulaitetta. Puhalla usein tuuletus-

aukot puhtaiksi ja liitä vikavirta-suojakytkimen (FI-)

kautta. Metallia työstettäessä saattaa sähkötyökalun sisäl-

le kerääntyä johtavaa pölyä. Sähkötyökalun suojaeristys

saattaa vahingoittua.

Varastoi ja käsittele lisätarviketta huolellisesti.

Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit-

taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli-

suuden vaarantamisen välttämiseksi.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va-

raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja

varaosista löydät myös osoitteesta:

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme

ja niiden lisätarvikkeita koskevissa kysymyksissä.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi-

nen tuotenumero, joka löytyy laitteen mallikilvestä.

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa

ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektro-

niikkalaitteita koskevan direktiivin

2012/19/EU ja sen kansallisten lakien

muunnosten mukaan tulee käyttökelvotto-

mat sähkötyökalut kerätä erikseen ja toimit-

taa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään. Ελληνικά

Υποδείξεις ασφαλείας
