KÄYTTÖOHJE Sofia H6 IXA60 TURBOAIR

FI Asennus- ja käyttoohjeet

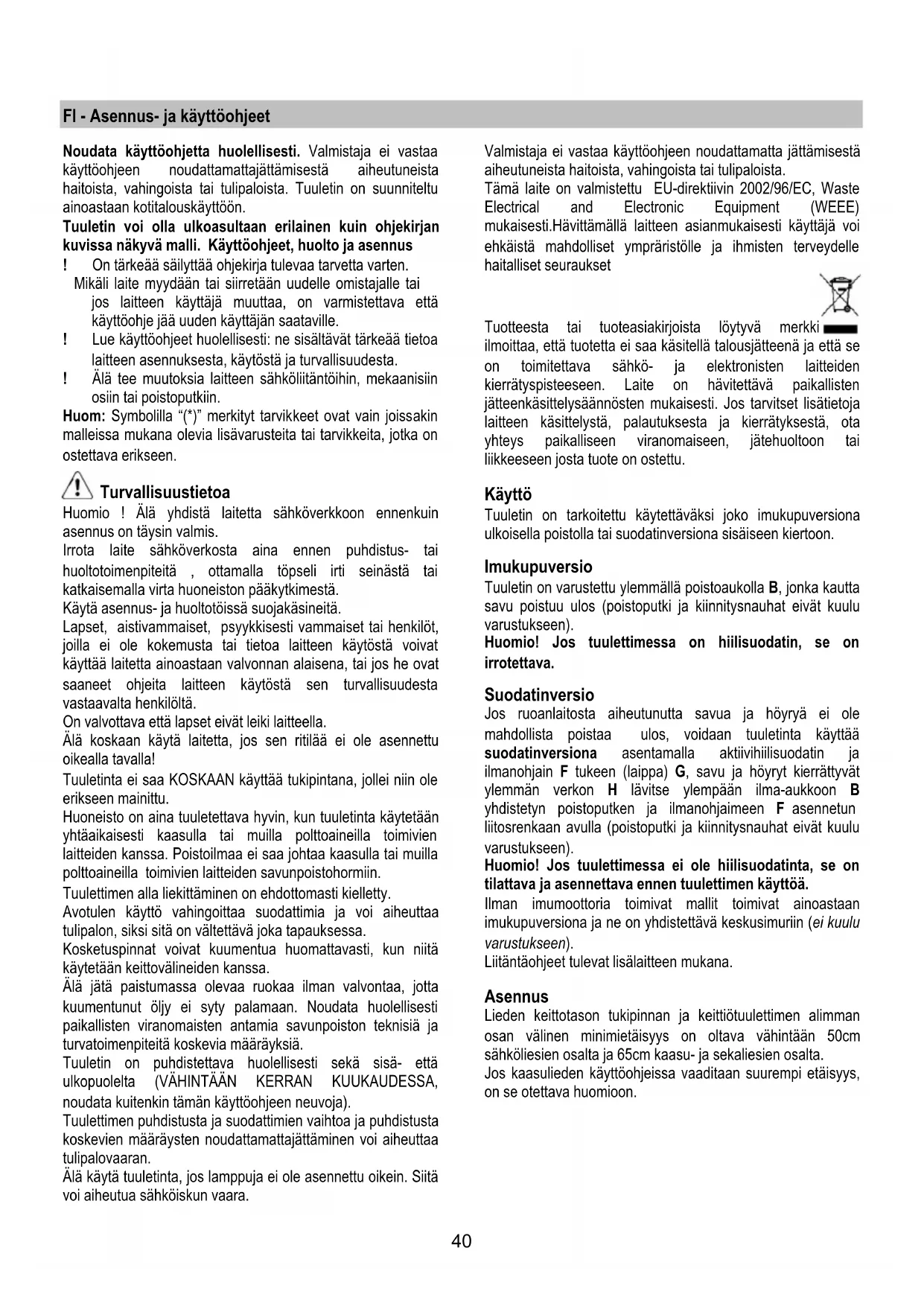

Fl - Asennus- ja käyttoohjeet

Noudata käytöohjetta huolellisesti. Valmistaja ei vastaa käytöohjeen noudattamattajättämisetä aiheituneista haitoista, vahingoista tai tulipaloista. Tuuletin on suunnitelu ainoastaan kotitalouskäyttoön.

Tuuletin voi olla ulkoasultaan erilainen kuin ohjekirjan kuvissa nakyvä malli. Kaytöohjeet, huolto ja asennus

! On tärkeää säilyttäää objekirja tulevaa tarvetta varten. Mikäli laite myydaan tai siirretäan uudelle omistajalle tai jos laitteen käytä ja muuttaa, on varmistettava että käytöohje jäu den käytäjan saataville.
! Lue käytöohjeet huolellisesti: ne sisälätvät tärkeää tietaa laitteen asennuksesta, käytõstä ja turvallisuudesta.
! Alä tee muutoksia laitteen sahkoliitantöihin, mekaanisiin osiin tai poistoputkiin.

Huom: Symbolilla (^*) merkitytarvikkeet ovat vain joissakin malleissa mukana olevia lisavarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

Huomio! Alä yhdistā laitetta sahköverkloon ennenkuin asennus on tāysin valmis.

Irrota laite sähköverkosta aina ennen puhistus- tai huoltotoimenpiteita, ottamalla topseli irti seinastä tai katkaisemalla virta huoneiston päkytkimestä.

Käytä asennus- ja huoltotöissä suojakäsineita.

Lapset, aistivammaiset, psykkisesti vammaiset tai henkilö, joilla ei ole kokemusta tai tietao laitteen käytösta voivat käytäa laitetta ainoastaan valvonnan alaisena, tai jos he ovat saaneet ohjeita laitteen käytösta sen turvallisuudesta vastaavalta henkilöltä.

On valvottava etta lapset eivat leiki laitteella.

Alä koskaan käytä laitetta, jos sen ritoläe ei ole asennettu oikealla tavalla!

Tuuletinta ei saa KOSKAAN käyttaa tukipintana, jollei niin ole erikseen mainittu.

Huoneisto on aina tuulettava hyvin, kun tuuletinta kaytetaa yhtaaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa. Poistoilmaa ei saa johtaa kaasulla tai muilla poltoaineilla toimivien laitteiden savunpoistohormiin.

Tuulettinen alla liekittäminen on ehdottomasti kielletty.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on välttävä joka tapauksessa.

Kosketuspinnat voivat kuimentua huomattavasti, kun niitta kaytetaan keittovalineiden kanssa.

Alä jatā paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut oljy ei syty palamaan. Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisä ja turvatoimenpiteita koskevia märäyksiä.

Tuuletin on puhdistettava huolellisesti sekä sisä- ettäulkopuolelta (VAHINTÄAN KERRAN KUUKAURESSA, noudata kuitenkin tämän käytöohjeen nuvoja).

Tuulettinen puhdistusta ja suodattimien vaihtoa ja puhdistustakoskevien märäysten noudattamattajattaminen voi aiheuttaa tulipalovaaran.

Alä kayta tuuleinta,Jos lamppuja ei ole asennettu oikein. Siitä voi aiheutua sahköiskun vaara.

Valmistaja ei vastaa käytöohjeen noudattamatta jättämisetä aiheutuneista haitoista, vahingoista tai tulipaloista.

Tämä laite on valmistetu EU-directliivin 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittamälla laitteen asianmukaisesti käytäja voi ehkäista mahdolisetympräristolle ja ihmister terveydelle Haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista loytyvamerkki ilmoittaa, etta tuotetai saa kasettala talousjatteenaja etta se on toimitettava sahkja elektronisten laitteiden kierratypisteeseen. Laite on havitettavpaikallisten jatteenkasittelysaannosten mukaisesti. Jos tarvitet lisatietoja laitteen kasettelysta, palautuksesta ja kierratyksesta, ota yhteys paikalliseen viranomaiseen, jatehuoltoon tai liikkeeseen jostuote on ostetu.

Käytto

Tuuletin on tarkoitetu käytettväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäiseen kiertoon.

Imukupuversio

Tuuletin on varustetu ylemmällä poistoakolla B,jonka kautta savu poistuu ulos (poistuptki ja kiinnitsnauhat eivat kuulu varustukseen).

Huomio! Jos tuulettimessa on hiilisuodatin, se on irrotettava.

Suodatinversio

Jos ruoanlaitosta aiheutunutta savua ja hóryä ei ole mahdolista poistaa ulos, voidaan tuuletinta kayttäa suodatinversiona asentamalla aktivihiilisuodatin ja ilmanohjain F tukeen (laippa) G, savu ja hóryt kierrattyvat ylemman verkon H lāvitse ylempaan ilma-aukkoon B yhdistetyn poistupten ja ilmanohjaimeen F asennetun liitosrenkaan avulla (poistupti ja kiinnitysnauhat eivat kuulu varustukseen).

Huomio! Jos tuulettimessa ei ole hiilisuodatinta, se on tilattava ja asennettava ennen tuulettimen käytöä.

llman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona ja ne on yhdistettavä keskusimuriin (ei kuulu varustukseen).

Liäntäohjeet tulevat lisälaitteen mukana.

Asennus

Lieden keittotason tukipinnan ja keittiotuulettimen alimman osan valinen minimietaisyys on oltava vahintaan 50cm sahkoliesien osalta ja 65cm kaasu- ja sekaliasien osalta.

Jos kaasulieden käytöhjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sahkoliitanta

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liità tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, etta sihen paäsee käsiki myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa etta sihen paäsee käsiki myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan etta laite saadaan kokonaan irti sähköverkosta, jos yljännite kategoria on III, asennussäantöjen mukaisesti.

Huomio! Tarkista aina, etta verkkokaapeli on asennetu oikealla tavalla ennen kuin yhdistat tuulettimen sahkoverkloon ja tarkistat etta se toimii oikein.

Asennus

Tuulettimessa on kaksi toiminomallia: seinaan kiinnitettavata kattoon kiinnitettavamalli (Saari)

Ennen asennuksen aloittamista:

• Tarkista etta hankittu laite mahtuu salle varattuun paikkaan.
• Irrota aktivihiilisuodatin/aktivihiilisuodattimet jos ne kuuluvat varustukseen (katso myös niitta koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan kayttä suodatinversiona.
• Tarkista, etta tuulettimen sisallä ei ole (kuljetuksesta johtuen) pakkausmaterialiaia (esimerkiki ruuveja, takuupapereita tms sisaltäviä kirjekuoria). Jos sellaisia on, ota ne pois ja sailytä ne.
• Jos mahdolista, irrota ja siirra tuulettimen alla ja sen asennusalueen ympärillä olevat huonekalut, jotta pääset helpommin käsiki katton/seinään, johon tuuletin asennetaan. Muussa tapaukssaa suojaa huonekalut ja muut asennusalueella olevat kohteet mahdollisimman hyvin. Valitse tasainen alusta ja peita se suojalevyllä, jonka päälle voit laittaa tuulettimen ja sen varusteet.
• Tarkista lisäksi, etta tuulettimen asennusalueen lahellä (siten etta siihen pääsee käsiksi myös kun tuuletin on asennettu) on pistorasia ja etta tuuletin voidaan yhdistäa ulkoiseen savunpoistolaitteeseen (ainoastaan Imukupuversiossa).
• Tee kaikki tarpeelliset muuraustyöt (esim: pistorasian asennus ja/tai poistoputkea varten tarvittava aukko). Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnytstulpat. On kutenkin valttamäntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinan/katon on oltava riittävän tukeva kestaakseen tuulettimen painon.

Kattoon kiinnitettä malli (Saari)

Kuva 5-6-7

1. Säädä tuulettinen tukirakenteen jatko, tuulettinen lopullinen korkeus riippuu tastä saadosta.

Huom:joissakin tapauksissa kehikon yäosa on kiinnitetty alaosaan yhdellä tai useammalla ruuvilla, tarkista tarvittaessa ja irrota ruuvit väliaikaisesti tukirakenteen sādōn ajaksi.

1. Kiinnitä rakenteen osat yhteensä 16 :Ila ruuvilla (4 joka kulmaan).

Laita laajuudeltaan suuremman yäosan vahvistuksekstai 2 laippaa (laitteen mukana tulevan varustuksen mukaisesti).

Huom: Kuljetusta varten 1 laippa on mahdollisesti jo kiinnitetty valiaikaisesti kehikkoon 2:lla ruuvilla. Siirra se sille varattuun paikkaan tai viimeistele sen kiinnitys 6:lla lisaruuvilla.

Toimi seuraavalla tavalla:
a. Suurrenna kiinnitettäviä laippoja siten, etta ne voidaan laittaa rakenteen ulkopuolelle.
b. Laita tutilaippa aivan rakenteen kahden osan kiinnytyskohdan ylapuolelle ja kiinnitta 8:Ila ruuvilla (2 joka kulmaan).
Jos laitteessa on toinen tukilaippa, kiinnitta se siten etta se on yhta kaukana ensimmäisesta tukilaipasta ja kehikon ylacosasta, kiinnitta se 8:Ila ruuvilla (2 joka kulmaan).
Huom: tarkista tutilaippaa/tukilaippoja asentaessasi, etta ne eivat haittaa poistoputken (imukupuversio) tai ilmanohjaimen (suodatinversio) asennusta
3. Ripusta tuuletin kehikkoon ja tarkista etta se on oikein paikoillaan - ruuva tuulettimen kehikkoon ripustamiseen tarvittavat 16 ruuvia tiukasti kiinni (4 joka kulmaan).
4. Laita katton porausmalli pystysuoraan keittotason (mallin keskikohdan on oltava keittotason keskellä ja reunojen on oltava keittotason reunojen kohdalla - se mallin puoli jossa lukee FRONT on samalla puolella kuin ohjaustaulu). Valmistele sahkoasennus.
5. Poraa ohjeiden mukaisesti (6 reikää kuutta seinätulppaa kohden - 4 tulppaa kiinnystä varten), ruuva kiinni 4 ruuvia ulkopuolella oleviin reikiin, jatruvin paan ja katon valin noin 1cm:n tila.
6. Ripusta kehikko neljaan ruviin (katso vaihe 4).
7. Ruuvaa 4 ruuvia tiukasti kiinni.
8. Laita tyhjin varmuuskiinnitsreikiin 2 lisäruuvia ja ruuvaan tiukasti kiinn.
9. Työnnä poistupkiti kehikon sisälle ja yhdistä se moottoritilan liitosrenkaaseen (poistupkiti ja kiinnitysnauhat eivät kuulu varustukseen). Poistupkten on oltava tarpeeksiti pitkä, jotta se ulottuu ulos asti (imukupuversiossa) tai ilmanohjaimeen F asti (suodatinversiossa).
10. Ainoastaan suodatinversiosa: Asenna ilmanohjain F kehikkoon ja kiinnitä se 4:IIa ruuvilla sille varattuun laippaan, yhdistä lopuksi poistuputki ilmanohjaimessa olevaan liitosrenkaaseen.
11. Yhdistä laite kodin sahköverkkoon. Virran saa kytkeä paallee vasta kun asennus on valmis.
12. Laita kiinnytskoukuilla varustetut mutterit yla- ja alahormien osien sisapuolelle suorien aukkojen kohdalle, yhteensä muttereita on asennettava 14 kappaletta.
13. Yhdistä kehikon hormin kaksi ylempää osaa siten, etta toinen aukko on samalla puolella kuin ohjaustaulu ja toinen ohjaustaulun vastakkaisella puolella.
14. Kiinnitta kehikko ylahormiin, lahelle kattoa kahdella ruuvilla (yksi kummallekin puolle).

1. Yhdistä kehikon hormin kaksi alempaa osaa, käytä 6 ruuvia (3 kummallekin puolle, katso myos kuvassa oleva malli osien yhdistämisetä).
2. Piilota hormin alaosa sille varattuun paikkaan moottoritilassa ja sahkörasiassa, kiinnä kahdella ruuvilla tuulettimen sisäpuolelta.
3. Laita kaksi laippaa (laitteen mukana) alemman hormin kiinnityskohtien paalle.(HUOMIO! ALEMMAN HORMIN LAIPAT TUNNISTAA SIITA, ETTA NE OVAT KAPEAMMAT JA MATALAMMAT).

Leveammat ja syvemmat laipat kuuluvat ylahormiin, ne leikataan sopivankokoisiki.

1. Kytke virta uudestaan pälle sahkötaulusta ja tarkista, etta tuuletin toimii moitteettomasti.

Seinäan asennettavan mallin asennus

Kun hóryrsuoja toimitetaan asennettuna, se kiinnitetaa Kuvien a,b ohjeiden mukaisesti.

Sahkoliitantarasia kiinnitetaan Kuvien c,d,e mukaisesti.

Kuva 9

1. Piirra lyijykynallä seinän keskiosan kohdalle katton asti ulottuva viiva asennustyön helppottamiseksi.
2. Laita porausmalli seinään: porausmallissa nakyvän keskiviivan on oltava seinään piirretyn keskiviivan kohdalla ja porausmallin alaosan on oltava tuulettimen alareunan kohdalla.
3. Poraa mallin mukaisesti ja laitaseinatulpat paikoilleen, ruuvaa ylempiin reikiin 2 ruuvia ja jata ruuvin paan ja seinanan valiin noin 1 cm:n tila.

Huom: Tee aina kaikki porausmallissa olevat rei: 2 ylempaa reikaa tarvitaan tuulettimen ripustamiseen ja alemmat rei: (yleensa 1 keskella tai useampia reikiisivuilla) ovat tuulettimen lopullista ja turvakiinnytsta varten.

1. Laita hormien tukilaippa "G" seinaan lahelle kattoa. Kayta hormien tukilaippaa porausmallina (jos tukeen on tehty pieni aukko, sen on oltava seinaan aiemmin piirretyn viivan kohdalla) ja merkitse 2 reikaa lyijykynalla. Poraa reliat ja laita niihin 2 tulppaa.
2. Kiinnitä hormien tukilaippa seinaan 2:lla ruuvilla.
3. Ripusta tuuletin kahteen ylempaan ruuviin (katso asennusvaie 3).
4. Laita alempaan reikään /alempiin reikiin ruuvit ja ruuvaan ne kiinn (myös pultti/pultit) lopullista kiinnystä varten (PAKOLLISTA!). KIRISTÄ KAIKKI YLHAALLA JA ALHAALLA OLEVAT RUUVIT sen jälkeen kun olet tarkastanut tuulettimen sijainnin.

Huom: Alemmat kiinnityskohdat tulevat nakyviin kun rasvasuodattimet irrotetaan ja ne sijaitsevat tuulettimen sivuilla ja/tai keskiosassa (viimeksi mainitussa tapauksessa ne tulevat nakyviin kun hilisuodattimen alusta irrotetaan, jos laite on varustetu hiilisuodattimella).

1. Yhdistä imumoottoritilan ylapuolella olevaan liitosrenkaaseen savunpoistoputki (putki ja kiinnitysnauhat eivat kuulu varustukseen, ne on ostettava erikseen).

Putken toinen pää on yhdistettävä ulkoiseen savunpoistolaitteeseen, jos tuuletinta kaytetaan

imukupuversiona. Jos tuuletinta halutaan kayttaa suodatinversiona, kiinnita hormien tutilaippaan G ilmanohjain F ja yhdista putken toinen pää ilmanohjaimessa F olevaan liitosrenkaaseen.

1. Tee sahkölitanta.

2. Laita hormit paikalleen ja kiinnitta ne ylhälta 2:lla ruuvilla (10a) hormien tutilaippaan "G" (10 b).

3. Liu'uta hormin alaosa kokonaan imuyksikon pälle kunnes imuyksikkö on oikealla paikallaan tuulettimen ylapuolella.

Laita hiilisuodattimen alusta ja rasvasuodatin/rasvasuodattimet takaisin paikalleen ja tarkista, etta tuuletin toimii moitteettomasti.

Toiminta

Käytä maksiminopeutta jos keittiössä on erityisen paljon hóryä. On suositeltavaa käynistäa tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta.

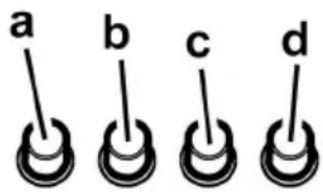

4 koskettimen nappaimistolla toimiva malli

a. ON/OFF valokatkaisija
b. OFF katkaisija/nopeus 1
c. Nopeuden 2 valitsin
d. Nopeuden 3 valitsin

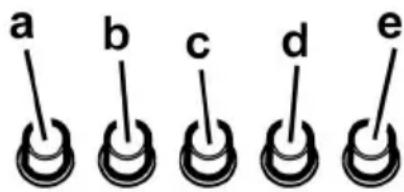

Viisinappaimisen koskettimiston malli

a. N/OFF valokatkaisija
b. Moottorin OFF katkaisija
c. Nopeuden 1 valitsin (jos hóryä ja savua on vahan)
d. Nopeuden 2 valitsin (jos hóryä ja savua on keskinkertainen märä)
e. Nopeuden 3 valitsin (jos hoyrya ja savua on paljon).

Huolto

Huomio! Irroita laite aina virtalähteestä ennen puhdistustai huoltotoimenpiteit, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sahköverkosta.

Puhdistus

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta (vahintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäisesse pesuaineessa kostutettua kangasta.

Välta hankaavia pesuaineita.

ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!

Huomio: Laitteen puhistusta ja suodattimien vaihtoa koskevien märäysten noudattamattajattäminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa märäyksiä.

Valmistaja ei vastaa mahdollisista vaaristahuoltotoimenpiteista tai yllamainittujen normiennoudattamattajattamisestä aiheutuvista moottorivioista taitulipaloista.

Rasvasuodatin

Se pidattäruanlaitosta syntyvār vasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lampotilalla ja lyhyellpesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatestehoon millään tavalla. Rasvasuodatin irrotetaan vetamällä jousikahvasta.

Kuva 2

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 3

Imee ruoanlaitosta aiheutuvat epamiellyttavat Hajut.

Hiilisuodattimen kyllastys tapahtuu pidemman kayton jalkeen riippuen keittiötyypista ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vahiddtava vahintaan neljan kuukauden valein.

Sitä El voi pestä eikä käyttaa uudestaan

Irrota suodattimen tuki kiertamallä 90^ kahvoja (g), joilla se on kiinnitety tuulettimeen.

Laita hiililevy (i) alustan (h) sisalle ja laita kaikki osat niille varattuun paikkaan (j).

On mahdollista käyttaa perinteista hiilisuodatinta, jota ei voi pestä eikä käyttaa udestaan ja joka on vaihettava 3-4 kuukauden valein.

Hiilisuodattimen alusta ja levy on hitsattu yhteen, sen vuoksi tuulettimen mukana mahdollisesti tulevaa alustaa ei kayteta.

Laita se käytöä varten sille varattuun paikkaan ja kiinnitä setarkoitukseen varatuilla valineillä.

Lamppujen vaihto

Irrota laite sahkoverkosta.

Huomio! Tarkista etta lamput eivat ole kuumia ennen kuin kosket niihin.

Kuva 4

1. Irrota suojus nostamalla sitä pienen pienellä ruuvimeisselillä tai vastaavalla tyokalulla.
2. Vaihda vioittunut lamppu.

Käytä ainoastaan max 12V -20W - G4 halogeenilamppuja ja varo koskemasta niitta kasin.

1. Sulje kansi (iskukiinnitsys).

Jos valaistus ei toimi, tarkista etta lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.
