KÄYTTÖOHJE E&FT 301 TOPCOM

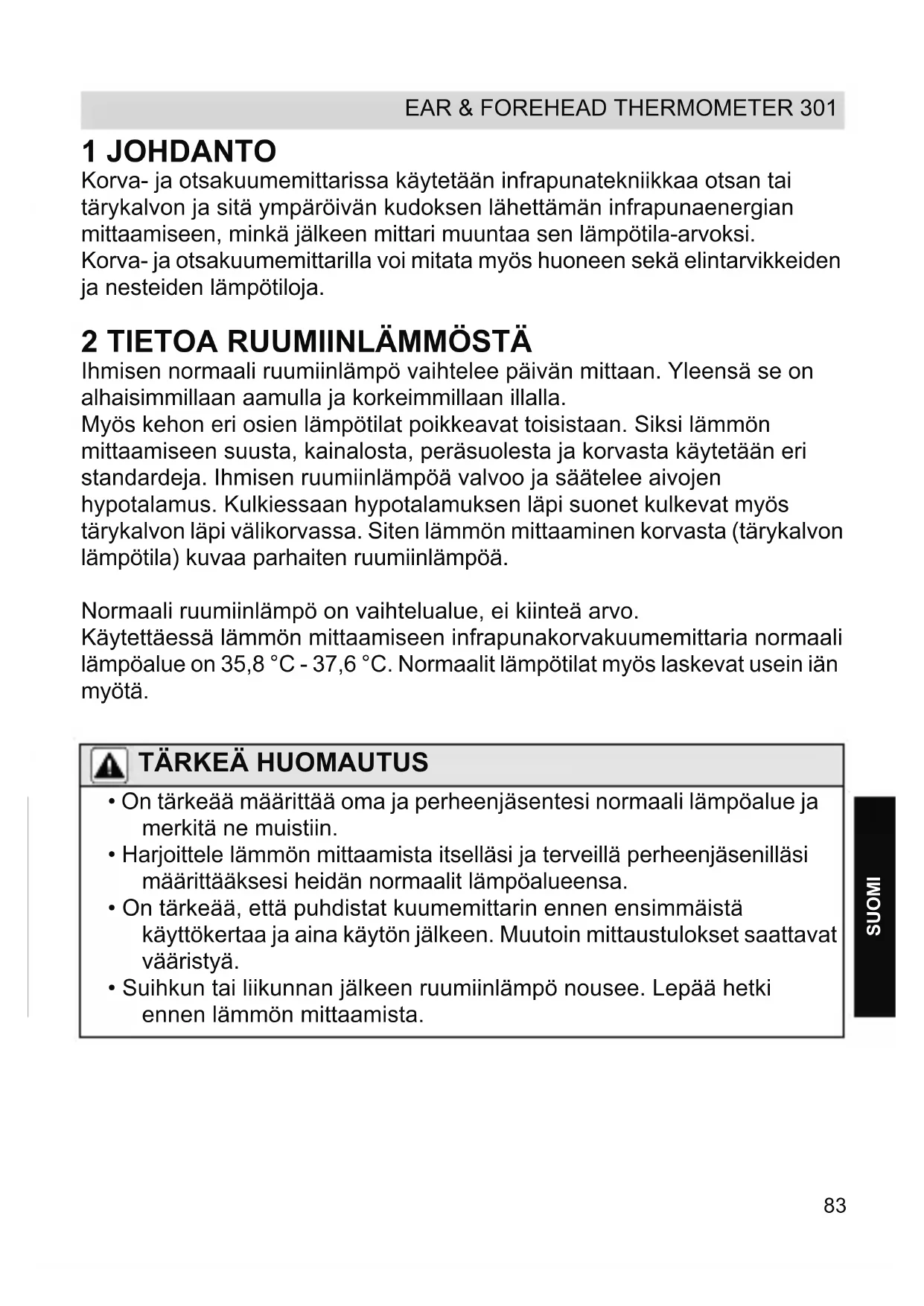

Korva- ja otsakuumemittarissa käytetään infrapunatekniikkaa otsan tai tärykalvon ja sitä ympäröivän kudoksen lähettämän infrapunaenergian mittaamiseen, minkä jälkeen mittari muuntaa sen lämpötila-arvoksi.

Korva- ja otsakuumemittarilla voi mitata myös huoneen sekä elintarvikkeiden ja nesteiden lämpötiloja.

2 TIETOA RUUMIINLÄMMÖSTÄ

Ihmisen normaali ruumiinlämpö vaihtelee päivän mittaan. Yleensä se on alhaisimmillaan aamulla ja korkeimmillaan illalla.

Myös kehon eri osien lämpötilat poikkeavat toisistaan. Siksi lämmön mittaamiseen suusta, kainalosta, peräsuolesta ja korvasta käytetään eri standardeja. Ihmisen ruumiinlämpöä valvoo ja säätelee aivojen hypotalamus. Kulkiessaan hypotalamuksen läpi suonet kulkevat myös tärykalvon läpi välikorvassa. Siten lämmön mittaaminen korvasta (tärykalvon lämpötila) kuvaa parhaiten ruumiinlämpöä.

Normaali ruumiinlämpö on vaihtelualue, ei kiinteä arvo.

Käytettäessä lämmön mittaamiseen infrapunakorvakuumemittaria normaali lämpöalue on 35,8 °C - 37,6 °C. Normaalit lämpötilat myös laskevat usein iän myötä.

TÄRKEÄ HUOMAUTUS

• On tärkeää määrittää oma ja perheenjäsentesi normaali lämpöalue ja merkitä ne muistiin.
• Harjoittele lämmön mittaamista itselläsi ja terveillä perheenjäsenilläsi määrittääksesi heidän normaalit lämpöalueensa.
• On tärkeää, että puhdistat kuumemittarin ennen ensimmäistä käyttökertaa ja aina käytön jälkeen. Muutoin mittaustulokset saattavat vääristyä.
• Suihkun tai liikunnan jälkeen ruumiinlämpö nousee. Lepää hetki ennen lämmön mittaamista.

3 TURVALLISUUS

VAROITUS

• Lue huolellisesti seuraavat turvallisuutta ja asianmukaista käyttöä koskevat ohjeet. Tutustu kaikkiin laitteen toimintoihin. Säilytä huolellisesti nämä ohjeet ja välitä ne tarvittaessa kolmannelle osapuolelle.
• Tämä kuumemittari on tarkoitettu vain kotikäyttöön. Tämän kuumemittarin käyttö ei korvaa lääkärin vastaanotolla käyntiä.
• Anturin kärki on kuumemittarin herkin osa. Kuumemittarilla saadaan tarkkoja lukemia vain, jos anturin kärki on puhdas ja ehjä.
• Älä kosketa infrapuna-anturia tai puhalla siihen.
• Ulkoilun jälkeen mittausta on lykättävä, kunnes korva on lämminnyt. Näin vältetään liian alhaiset lukemat.
• Suihkun tai liikunnan jälkeen ruumiinlämpö nousee. Lepää hetki ennen lämmön mittaamista.
• Jotta mittaustulos olisi oikea, pidä mittaria 30 minuutin ajan mittauspaikalla, kunnes se on huoneenlämpöinen.
• Korvavaha tai esteet heikentävät kuumemittarin lukemien tarkkuutta.
• Tuotteen käyttöä ei suositella korvasairauksista, kuten ulkoisesta korvatulehduksesta, kärsiville. Tällöin sairas kohta todennäköisesti kärsii.
• Älä käytä tuotetta märässä korvassa uinnin tai kylvyn jälkeen. Se saattaa vaurioittaa korvaa.

VAARA

• Kuumemittarissa on pieniä osia (paristo, paristolokero), joita pienet lapset saattavat niellä. Tästä syystä kuumemittaria ei tule jättää lasten ulottuville.
• Jos ruumiinlämpö on yli 38 °C, henkilöllä voi olla kuumetta. Ota yhteyttä lääkäriin. Lääkärin tulee hoitaa erityisesti lapsilla esiintyvä pitkään jatkunut kuume. Ota välittömästi yhteyttä lääkäriin.

• Pidä laite poissa lasten ulottuvilta. Lasten itse tekemä mittaus voi vaurioittaa korvaa. Jos joku vahingossa nielaisee pariston, ota heti yhteyttä lääkäriin.

• Lopeta tuotteen käyttö, jos siitä aiheutuu kipua. Se vaurioittaa tällöin todennäköisesti korvaa.

• Älä heitä paristoja tuleen. Ne voivat räjähtää tulessa.

4 PAINIKKEET

Katso taitettu kansilehti.

1. START-näppäin
2. Nestekidenäyttö
3. Lämpötilan LED-osoitin

4. Lämpömittarin infrapuna-anturi

5. Otsa-anturi

6. OK-näppäin
7. SET-näppäin
8. Paristolokero (1 x CR2032)

5 NÄYTTÖ

A. Virta vähissä -kuvake
B. Vuosi
C. Päiväys
D. Lämpötila

E. Mittaustilan kuvake
F. Elintarvikkeiden lämpötilan mittauksen kuvake
G. Otsamittauksen kuvake
H. Korvamittauksen kuvake

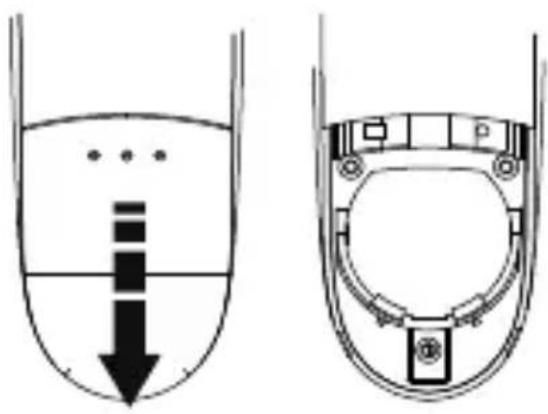

6 PARISTOJEN ASETTAMINEN

1. Irrota paristolokeron kansi . 8
2. Kun akut on asetettu valmiiksi paikalleen. Irrota eriste.
3. Jos paristoa ei ole asetettu valmiiksi paikalleen, asenna CR2032 - 3V litiumparisto laitteeseen positiivinen napa (+) ylöspäin.
4. Aseta paristolokeron kansi takaisin paikalleen.

• Vaihda paristo, kun näytöllä näkyy ''
- Ota paristo pois lokerosta, jos laite on pitkään käyttämättömänä.
- Hävitä paristot ympäristöystävällisesti maan säädösten mukaan.

7 RUUMIINLÄMPÖ

TÄRKEÄ HUOMAUTUS

• Seuraavissa tilanteissa suosittelemme lämpötilan mittaamista kolmeen kertaan.
• Alle 3 kuukauden ikäiset lapset.
• Alle kolmevuotiaat lapset, joilla on heikentyneen immuunijärjestelmän kaltainen sairaus ja joille tieto kuumeen esiintymisestä tai puuttumisesta on ratkaisevan tärkeää.
• Kun vasta opettelet kuumemittarin käyttöä, kunnes tekniikka tuntuu tutulta, ja saat yhdenmukaisia lukemia
• Puhdista anturin suojus varmistaaksesi tarkan lukeman.
• Odota noin 30 sekuntia ennen lämmön mittaamista samalta henkilöltä, jotta iho ei viilenisi liikaa.
• Kuten missä tahansa kuumemittarissa, pieniä lämpötilan vaihteluja (+/- 0,2 - 0,3°C) voi esiintyä peräkkäisissä mittauksissa.
• Jos lukemat ovat erilaiset, käytä suurinta lukemaa.

7.1 KORVAN LÄMPÖTILA

• Vedä otsa-anturi in 5 laitteesta.
- Kytke virta painamalla START-näppäintä. Näytöllä näkyvät kaikki kuvakkeet.

Ennen anturin asettamista korvaan:

Lapsille, joiden ikä < 1 vuosi: Vedä korvaa alas ja taakse.

Lapsille, joiden ikä > 1 vuosi - aikuiset: Vedä korvaa ylös ja taakse.

• Pidä kiinni korvasta ja työnnä anturi sisään korvakäytävän päähän.
• Paina START-näppäintä kiran. Kuulet lyhyen äänimerkin. Korvamittauksen ikoni gmestyy näyttöön.
• Kun kuulet kaksi piippausta, mittaus on valmis.
• Ota kuumemittari pois korvakäytävästä.
• Näytölle tulee mittaustulos.

7.2 OTSAN LÄMPÖTILA

• Aseta otsa-anturi p 5kalleen.
- Aseta anturi varovasti otsan keskelle.
- Paina START-näppäintä kärran. Kuulet lyhyen äänimerkin. Otsamittauksen ikoni Fmestyy näyttöön.
- Kun kuulet kaksi piippausta, mittaus on valmis.
- Näytölle tulee mittaustulos.

Kun mittaus on suoritettu, laite palaa automaattisesti ajanmittaustilaan 30 sekunnin kuluttua.

Näyttö kytkeytyy automaattisesti pois päältä 3 minuuttia ajanmittaustilan aktivoinnin jälkeen.

7.3 LÄMPÖTILAN LED-OSOITIN

Sen jälkeen kun tulos näkyy näytöllä, asianmukainen ilmaisin 3 yttyy palamaan.

• Vihreä valo – 35,6 °C - 37,2 °C (96 °F - 99 °F)
- Oranssi valo – 37,3 °C - 37,5 °C (99,1 °F - 99,5 °F)
- Punainen valo – 37,6 °C - 42,9 °C (99,6 °F - 109,3 °F)

7.4 MUISTI

Jokaisen mittauksen tulos tallentuu automaattisesti muistiin. Jos muisti on täynnä (30 merkintää), vanhin mittaustulos poistetaan.

Tietojen hakeminen muistista:

• Kytke virta painamalla START-näppäintä
• Selaa muistia painamalla SET-näppäintä
  tuloksen mukana näkyvät päiväys ja järjestysnumero.

7.5 NÄYTÖN VIRHEILMOITUKSET

‘HI’	Mitattu lämpötila on > 42,9 °C / 109,3 °F.
‘LO’	Mitattu lämpötila on < 32,0 °C / 89,6 °F
‘ErrE’	Ympäristön lämpötila ei ole sallitulla alueella.
‘ErrU’	Mittaus ei onnistu 'Mittaa'-näppäimen painamisen jälkeen.
‘ErrH’	Noudata käyttöohjetta.
‘ErrS’	Automaattitestauksen aikana on havaittu virhe. Poista paristot 10 sekunnin ajaksi ja yritä uudelleen.
‘ErrR’	Anturivirhe. Älä käytä mittaria äärimmäisissä olosuhteissa.
‘ErrL’	Laiteongelma. Vie laite huoltoliikkeeseen.
‘ErrP’	Pariston virta vähissä. Vaihda paristo.
	Laiteongelma. Vie laite huoltoliikkeeseen.

8 KEHITTYNYT KÄYTTÖTILA

8.1 AJAN ASETUKSET

• Kytke laitteeseen virta painamalla kerran START-näppäintä ①. Kuulet lyhyen äänimerkin. Näytölle tulee aikatila.
• Paina SET-näppäintä 7 ja pidä sitä pohjassa. Tunteja osoittavat numerot vilkkuvat.
• Suurenna numeroa painamalla SET-näppäintä 7 useita kertoja.
• Vahvista painamalla OK-näppäintä 6. Minuutteja osoittavat numerot vilkkuvat.
• Toista edellä kuvatut toimet asettaaksesi minuutit, vuoden, kuukauden ja päiväyksen.
• Kun olet määrittänyt päiväyksen, laite siirtyy valmiustilan asetukseen.

8.2 VALMIUSTILA

Kun valmiustila ei ole aktiivinen, näyttö on jatkuvasti päällä.

Näytöllä vuorottelevat aika ja huoneen lämpötila.

Kun olet asettanut kellonajan ja päiväyksen, näytölle tulee lepotilan asetus:

- Paina SET-näppäintä 7 kytkeäksesi näytön päälle tai pois.

• Vahvista painamalla OK-näppäintä 6

• Kytke laitteeseen virta painamalla kerran START-näppäintä 1. Kuulet lyhyen äänimerkin. Näytölle tulee aikatila.
• Paina samanaikaisesti START-näppäintä 1 ja OK-näppäintä 6 5 sekunnin ajan ja päästä sitten molemmat näppäimet.
• Yksi äänimerkki vahvistaa, että lämpötilan yksiköksi on valittu °F.
• Kaksi äänimerkkiä vahvistaa, että lämpötilan yksiköksi on valittu °C.

9 ELINTARVIKKEIDEN JA VEDEN LÄMPÖTILA

Ruumiinlämmön lisäksi korva- ja otsakuumemittarilla 301 voi mitata elintarvikkeiden lämpötilaa.

• Aseta otsa-anturi p 5 kalleen.
- Paina OK-näppäintä 6 ja samanaikaisesti START-näppäintä 1. Näytölle tulee teksti 'FOOD'.
- Osoita otsa-anturilla e 5 tarviketta ja pidä anturi 2 cm:n päässä elintarvikkeesta tai tuttipullosta.

Älä kosketa ruokaa otsa-anturilla 5

• Paina START-näppäintä 1
- Kun kuulet kaksi piippausta, mittaus on valmis.
- Näytölle tulee mittaustulos.

Kun mittaus on suoritettu, paina OK-näppäintä 6 ja samanaikaisesti START-näppäintä 1 palataksesi aikatilaan.

10 TOIMINNOT

MalliLämpötila-anturin tyyppiLämpötilan mittausalueHuoneen lämpötilaNäytön tarkkuusMittaustarkkuusKäytön aikainen ympäristön lämpötila-alueKäytön aikainen ympäristön kosteusalueVarastointiympäristön lämpötila-alueVarastointiympäristön kosteusalueMuistiParistotyyppiAutomaattinen katkaisuPainoLuokitus

HV-T68Infrapuna32 °C ~ 42,9 °C (32,00 °F ~ 42,94 °F)5 °C ~ 59,9 °C (41 °F ~ 139,8 °F)0,2°C tai -17,56°C35,5°C ~ 42°C - (+/- 0,2°C)32 °C – 35,4 °C - (+/- 0,3 °C)42,1 °C – 42,9 °C - (+/- 0,3 °C)95, 9 °F ~ 107,6 °F - (+/- 0,4 °F)89,6 °F ~ 95,8 °F - (+/- 0,5 °F)107,7°F ~ 109,3°F - (+/- 0,5°F)Huoneen lämpötila: +/- 1 °CRuuan lämpötila: +/-1°C15 °C ~ 35 °C (59 °F ~ 95 °F)30 ~ 80 % RH-10°C ~ 55°C (-25,56°F ~ 55,00°F)30 ~ 85 % RH30 viimeistä mittaustulosta1 x CR2032 - DC 3V - Litium3 minuuttia viimeisestä näppäimen painalluksesta aikatilassa65 g (paristoineen)Tyyppi BFLuokka IlaOmalla virtalähteellä varustettu laiteIP X 0Ei saa käyttää, jos ympäristössä on helposti syttyvää anesteettista, ilmaa, happea tai typpioksidia sisältävää seosta.Jatkuva käyttö lyhyellä latauksella

11 CE-MERKINTÄ

CE-merkintä laitteessa, käyttöoppaassa ja lahjapakkauksessa ilmaisee, että laite täyttää lääkinnällisiä laitteita koskevan direktiivin 93/42/ETY olennaiset vaatimukset.

Vaatimustenmukaisuusilmoitus on osoitteessa:

http://www.topcom.net/cedeclarations.asp

12 PUHDISTUS

• Puhdista anturin kärki pitämällä kuumemittaria ylösalaisin, niin ettei sen sisälle pääse nestettä. Pyyhi anturin kärjen pinta varovasti ja huolellisesti alkoholissa kostutetulla pumpulitupolla. Anna kuumemittarin kuivua tunnin ajan ennen seuraavaa käyttökertaa.
• Puhdista likaantunut infrapuna-anturi varovasti pehmeällä ja märällä liinalla. Puhdistaminen WC-paperilla tai paperipyyhkeellä voi naarmuttaa infrapuna-anturia, mikä tekee lukemista epätarkkoja.

13 HOITO JA HUOLTO

• Älä lyö, tärytä tai pudota mittaria.
• Älä päästä nestettä kuumemittarin sisään.
• Älä pura, korjaa tai muotoile uudelleen kuumemittaria.
• Pidä poissa lasten ulottuvilta.
• Puhdista kuumemittarin pääosa pehmeällä ja kuivalla liinalla.
• Älä käytä bentseeniä, bensiiniä, tinneriä tai muita hankaavia aineita sisältäviä puhdistusaineita.

14 LAITTEEN HÄVITTÄMINEN (YMPÄRISTÖ)

Kun et enää käytä laitetta, älä heitä sitä tavallisen kotitalousjätteen sekaan vaan vie se sähkö- ja elektroniikkalaitteiden kierrätystä varten perustettuun keräyspisteeseen. Tästä kertoo tuotteessa, käyttöohjeessa ja/tai pakkauksessa oleva symboli.

Joitakin tuotteen materiaaleista voidaan kierrättää, jos viet tuotteen

kierrätyspisteseen. Kun käytät uudelleen joitakin käytettyjen tuotteiden raaka-aineita, osallistut tärkeällä tavalla ympäristön suojelemiseen. Ota yhteyttä paikallisiin viranomaisiin, jos tarvitset lisätietoja alueellasi sijaitsevista keräyspisteistä.

Paristot on poistettava ennen laitteen hävittämistä.

Hävitä paristot ympäristöystävällisesti maassasi voimassa olevien määräysten mukaisesti.

15 TOPCOM-TAKUU

15.1 TAKUUAIKA

Topcom-laitteilla on 24 kuukauden takuu. Takuuaika alkaa uuden laitteen ostopäivästä. Takuu ei kata tavallisia paristoja eikä ladattavia akkuja (AA/AAA-tyyppi).

Jos tarvikkeet tai viat aiheuttavat laitteelle vähäisiä toimintahäiriöitä tai laskevat hieman laitteen arvoa, takuu ei korvaa tällaisia menetyksiä.

Takuu myönnetään alkuperäistä kuittia tai sen jäljennöstä vastaan, jos kuitissa on mainittu ostopäivämäärä ja laitteen tyyppi.

15.2 TILANTEET, JOISSA TAKUUTA EI OLE

Takuu ei korvaa vääränlaisesta käsittelystä tai käytöstä johtuvia vaurioita eikä vaurioita, jotka johtuvat muiden kuin alkuperäisten osien tai lisälaitteiden käytöstä.

Takuu ei korvaa ulkopuolisten tekijöiden, kuten salama-, vesi- tai palovahinko, aiheuttamia vaurioita eikä kuljetuksen aikana aiheutuneita vaurioita.

Takuu ei ole voimassa, jos laitteen sarjanumero on muutettu, poistettu tai tehty lukukelvottomaksi.

Takuu raukeaa, jos ostaja on korjannut, muuttanut tai muunnellut laitetta.
