Kiitos, että valitsit tämän Sonyn tuotteen.

Lue nämä käyttöohjeet huolellisesti, ennen

kuin alat käyttää televisiota. Säilytä

käyttöohjeet tulevaa tarvetta varten.

Digitaalisen television

toimintaan liittyviä

• Digitaaliseen televisioon ( ) liittyvät

toiminnot toimivat ainoastaan maissa tai

alueilla, joissa lähetetään digitaalisia

maanpäällisiä signaaleja DVB-T

(MPEG-2 ja H.264/MPEG-4 AVC) tai

joissa on käytettävissä yhteensopiva

DVB-C (MPEG-2 ja H.264/MPEG-4

AVC) -kaapelipalvelu. Tarkista

jälleenmyyjältäsi, ovatko DVB-T-

signaalit käytettävissä

asuinpaikkakunnallasi tai kysy kaapeli-

TV:n palveluntarjoajalta, onko DVB-C-

kaapelipalvelu yhteensopiva tämän

• Kaapeli-TV:n palveluntarjoaja voi

veloittaa tarjoamistaan palveluista, ja

sinun on mahdollisesti sitouduttava

palveluntarjoajan liiketoiminnan ehtojen

• Tämä televisio noudattaa DVB-T- ja

DVB-C-signaaleiden määrityksiä, mutta

yhteensopivuutta tulevien digitaalisten

maanpäällisten DVB-T-lähetysten ja

digitaalisten DVB-C-kaapelilähetysten

• Jotkin digitaalisen television toiminnot

eivät välttämättä ole käytettävissä

kaikissa maissa/kaikilla alueilla, ja

DVB-C-kaapeli ei välttämättä toimi

oikein kaikkien palveluntarjoajien

Tuettujen kaapeli-TV:n palveluntarjoajien

luettelo löytyy Internet-tukisivultamme

http://support.sony-europe.com/TV/

• Seinäasennustelineen asennusohjeet

löytyvät tämän television käyttöohjeesta.

• Tämän käyttöohjeen sisältämät kuvat

ovat KDL-40EX705-mallista, ellei toisin

HDMI, HDMI-logo ja High-Definition

Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai

rekisteröityjä tavaramerkkejä

Yhdysvalloissa ja muissa maissa.

DLNA®, DLNA-logo ja DLNA CERTIFIED® ovat Digital Living

Network Alliancen tuotemerkkejä,

palvelumerkkejä tai sertifiointimerkkejä.

DivX® on DivX, Inc:n kehittämä

videotiedostojen pakkaustekniikka.

DivX, DivX Certified ja näihin liittyvät

logot ovat DivX, Inc:n tavaramerkkejä,

joita käytetään lisenssillä.

TIETOJA DIVX-VIDEOSTA: DivX® on

DivX, Inc:n luoma digitaalinen

videotiedostomuoto. Tämä on virallinen

DivX Certified -laite, jolla voidaan toistaa

DivX-videoita. Osoitteessa

www.divx.com on lisätietoja ja

ohjelmistotyökaluja, joiden avulla voit

muuntaa tiedostosi DivX-videoiksi.

TIETOJA DIVX VIDEO-ON-DEMAND

-TOIMINNOSTA: Tämä DivX Certified®

-laite täytyy rekisteröidä, jotta sillä

voidaan toistaa DivX Video-on-Demand

(VOD) -sisältöä. Voit luoda

rekisteröintitunnuksen laitteen

asennusvalikon DivX VOD -osassa.

Suorita rekisteröinti loppuun koodin avulla

osoitteessa vod.divx.com, niin saat

lisätietoja DivX VOD -palvelusta.

Valmistettu Dolby Laboratories -yhtiön

lisenssillä. Dolby ja kaksois-D-merkki

ovat Dolby Laboratories -yhtiön

”BRAVIA” ja ovat Sony

Corporationin tuotemerkkejä.

”XMB” ja ”xross media bar” ovat Sony

Corporationin ja Sony Computer

Entertainment Inc:n tuotemerkkejä.

DiSEqC™ on EUTELSATin

Tämän tuotteen valmistaja on Sony

Corporation, 1-7-1 Konan Minato-

ku Tokyo, 108-0075 Japani.

Tuotteen turvallisuuden ja EMC

hyväksyjä on Sony Deutschland

GmbH, Hedelfinger Strasse

61, 70327 Stuttgart, Saksa. Kaikissa

tuotteen huolto- tai takuuasioissa

ottakaa yhteys valtuutettuun Sony

FI FI Sisällysluettelo

Lisävarusteiden tarkistaminen 3

Paristojen asentaminen kaukosäätimeen 3

Pöytäjalustan kiinnittäminen (lukuunottamatta KDL-60EX705-mallia)4

Antennin, digisovittimen tai tallentimen (esim. DVD-tallentimen) kytkeminen 4

Television kaatumisen estäminen5

Kaapeleiden niputtaminen 5

Alkuasetusten määrittäminen6

Pöytäjalustan irrottaminen televisiosta7

Television katseleminen

Ohjelmien katseleminen8

Television toimintojen käyttäminen8

i-Manual-oppaan käyttäminen9

Lisävarusteiden asentaminen (seinäasennuskiinnitin)14

Television asennusmittataulukko15

Ruuvien ja koukkujen sijainnin kaavakuva ja taulukko 16

Turvallisuusohjeet17

Lisävarusteiden tarkistaminen

Koon AAA paristot (tyyppi R3) (2)

Jalustan takaosan suoja (1)*

(lukuunottamatta KDL-60EX705-mallia)

Jalustan kiinnitysruuvit (M5 × 16) (4)

(lukuunottamatta KDL-60EX705-mallia)

Jalustan kokoamisruuvit (M5 × 16) (4)

2 Malleille KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 ja KDL-40/32EX605: Kokoa pöytäjalusta mukana toimitetuilla kokoamisruuveilla.Jalustan kokoamisohjeet löytyvät pöytäjalustan mukana toimitetusta ohjeesta. Paristojen asentaminen

• BRAVIA-televisiosi sisältää käyttöohjeet. Lisätietoja oppaan käytöstä on kohdassa ”i-Manual-oppaan käyttäminen” (sivu 9). • Ennen kuin käytät televisiota, lue kohta ”Turvallisuusohjeet” (sivu 17). Säilytä tämä käyttöopas vastaisen varalle.4

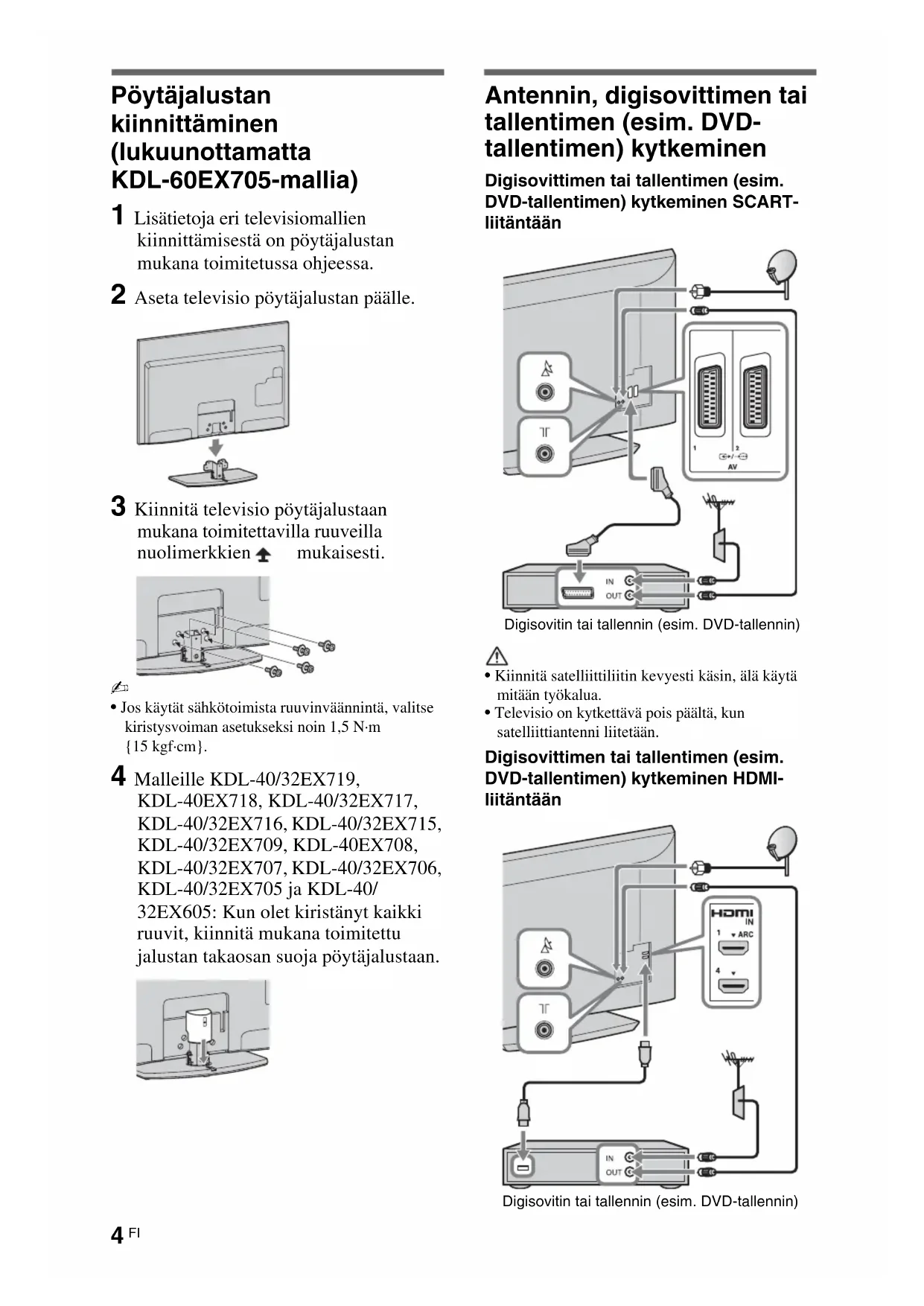

FI Asentaminen Pöytäjalustan

1 Lisätietoja eri televisiomallien

kiinnittämisestä on pöytäjalustan

mukana toimitetussa ohjeessa.

2 Aseta televisio pöytäjalustan päälle.

3 Kiinnitä televisio pöytäjalustaan

mukana toimitettavilla ruuveilla

nuolimerkkien mukaisesti.

~ • Jos käytät sähkötoimista ruuvinväännintä, valitse kiristysvoiman asetukseksi noin 1,5 N·m {15 kgf·cm}. 4 Malleille KDL-40/32EX719,

KDL-40EX718, KDL-40/32EX717,

KDL-40/32EX705 ja KDL-40/

32EX605: Kun olet kiristänyt kaikki

ruuvit, kiinnitä mukana toimitettu

jalustan takaosan suoja pöytäjalustaan.

Antennin, digisovittimen tai

tallentimen (esim. DVD-

tallentimen) kytkeminen

Digisovittimen tai tallentimen (esim.

DVD-tallentimen) kytkeminen SCART-

liitäntään • Kiinnitä satelliittiliitin kevyesti käsin, älä käytä mitään työkalua.• Televisio on kytkettävä pois päältä, kun satelliittiantenni liitetään. Digisovittimen tai tallentimen (esim.

DVD-tallentimen) kytkeminen HDMI-

liitäntään Digisovitin tai tallennin (esim. DVD-tallennin)Digisovitin tai tallennin (esim. DVD-tallennin)5

FI Suositeltu F-tyypin liitin

Seuraavassa kuvassa on suositeltu F-tyypin

Sisäjohtimen ulkonema liitäntäosasta on oltava

Television kaatumisen

1 Kiinnitä televisiotasoon puuruuvi

(halkaisija 4 mm, lisävaruste).

2 Kiinnitä televisiossa olevaan

ruuvinreikään sopiva koneruuvi (M4 ×

3 Sido puuruuvin ja koneruuvin väliin

vahva naru (lisävaruste).

Kaapeleiden niputtaminen

~ • Älä niputa virtajohtoa yhteen muiden kaapeleiden kanssa.Korkeintaan 1,5 mm(Viitteellinen kuva F-tyypin liittimestä)Asentaminen6

EX707/EX706/EX705, että ENERGY SAVING SWITCH -asetus on päällä

( z). 3 Paina television 1-painiketta.

Kun kytket virran televisioon ensimmäistä

kertaa, näkyviin tulee Language-valikko.

Noudata näytön ohjeita.

Automaattinen satelliittiviritys:

”Automaattinen satelliittiviritys” virittää

automaattisesti saatavilla olevat

satelliittikanavat. Digital Satellite

Equipment Control (DiSEqC)

1.0 -hallinnan avulla voit asettaa jopa neljä

eri kanavaa. Seuraavat asetukset ovat

itsenäiset kullekin yhteydelle. Voit asettaa

DiSEqC-tulon kohdassa ”DiSEqC-ohjaus”,

käyttämällä toimintoa ”LNB-asetukset”.

Epätavallisessa LNB-tilanteessa (low-noise

block) voidaan käyttää manuaalisia

– Jos käytössä on yksi satelliittikanava,

voit jättää sen alkuasetuksiin.

– Kahta satelliittikanavaa varten on

asetettava ”Äänipurske A” (1. satelliitti)

ja ”Äänipurske B” (2. satelliitti)

asetuksessa ”DiSEqC-ohjaus”.

– Voit myös käyttää DiSEqC-ohjausta A

(1. satelliitti) ja B (2. satelliitti), jos LNB-

tai monikytkin pystyy käsittelemään

– Neljää satelliittikanavaa varten vaaditaan

DiSEqC-ohjaukset A, B, C ja D.

”LNB Low Band -taajuus” ja ”LNB High Band -taajuus”:

– Määrittää LNB-taajuuskaistat. Katso

taajuuden asettaminen LNB-

asiakirjoista (yleensä ”L.O.-taajuus”).

– Oletusarvot ovat universaalia LNB:tä

– Jos LNB pystyy käsittelemään

molempia kaistoja (matalaa ja

korkeaa), voit määrittää molemmat. Jos

se käsittelee vain yhtä, määritä low

”22 kHz ohjaus”: Jos LNB on

kaksikaistainen (matalat ja korkeat

kaistat), aseta tilaan ”Autom.”. Televisio

huolehtii kaikesta automaattisesti.

Muussa tapauksessa aseta ”Pois”.

”LNB-jännite”: Määrittää jännitteen

kaksoispolarisaatio-LNB:lle.

– 14/19V: jos LNB-kaapeli on yli 60 m

– Pois: jos ulkoista virtalähdettä voidaan

Jos ”Verkkohaku” ei löydä kanavaa,

kokeile toimintoa ”Täydellinen haku”.

”Täydellinen haku”: Suorittaa

täydellisen taajuushaun ja takaa kaikkien

mahdollisten ohjelmien virittämisen

nykyisellä LNB-määrityksellä. Aiemmin

viritetyt kanavat menetetään.

”Verkkohaku”: Suorittaa haun verkon

transpondereissa (eli NIT-haku). Koska

”Verkkohaku” on nopeampi kuin

4 Vain mallit EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705Automaattinen satelliittiviritysLNB-asetuksetHakutapaTransponderiLisäasetukset Signaalitaso Signaalin laatu Universal, Autom., Ei käytössä, 13/18VVerkkohaku10700MHz, Vaaka, 22000Ksym/s Ei mitään Ei mitäänAloita 6/15

”Täydellinen haku”, sitä suositellaan

käytettäväksi, kun tunnettu verkko

viritetään (yleensä satelliittiin liittyvä).

Transponderi on määritettävä

verkkotietojen (muiden

transpondereiden) hakua varten.

Aiemmin viritetyt kanavat menetetään.

”Hae uusia palveluita”:

– Virittää yhden transponderin.

– Tämä on lisääntyvä haku, ja sitä tulisi

käyttää silloin, kun satelliittiin lisätään

– Aiemmin viritetyt ohjelmat säilytetään

ja uudet lisätään muokkaamasi

satelliittiyhteyden ohjelmaluettelon

• ”Hae uusia palveluita” ei ole käytettävissä

ensimmäistä asennusta tehtäessä.

Tilassa ”Verkkohaku” tai ”Hae uusia

palveluita” voit antaa transponderin

asetukset manuaalisesti.

Voit asettaa viritysasetukset tarkemmin,

jotta löydät paremmin palvelutyypit, jotka

Automaattiviritys: Jos valitset ”Kaapeli”-

asetuksen, on suositeltavaa valita

”Pikahaku” pikaviritystä varten. Määritä

”Taajuus”- ja ”Verkon tunnus” -asetukset

kaapelitelevisio-operaattorilta saamiesi

tietojen mukaan. Jos ”Pikahaku” ei löydä

kanavia, ota ”Täydellinen haku” käyttöön

(haku voi kestää jonkin aikaa).

• ”Täydellinen haku” ei ehkä ole käytettävissä

kaikilla alueilla/kaikissa maissa.

Lisätietoja sopivista kaapelitelevisio-

operaattoreista on tukisivustossa:

http://support.sony-europe.com/TV/

Kanavien järjestely: muuttaa televisioon

tallennettujen analogisten kanavien

1 Valitse uuteen paikkaan siirrettävä

kanava nuolipainikkeilla F/f ja paina

lopuksi -painiketta.

2 Valitse uusi paikka kanavalle

painikkeilla F/f ja paina sen jälkeen

• Satelliittikanavia varten valitse

”Satelliittiohjelmien jaottelu” ”Asetukset”

-valikon kohdasta ”Digi-tv-asetukset”, jos

haluat muuttaa satelliittikanavien järjestystä

edellä mainitulla tavalla, kun ensimmäinen

asennus on suoritettu.

• Voit virittää kanavat myös manuaalisesti.

Pöytäjalustan irrottaminen

• Älä irrota pöytäjalustaa muutoin kuin jos asennat

televisioon lisävarusteita.

• Älä tartu jalustan takasuojukseen, kun kannat

pöytäjälustaa, jotta pöytäjalusta ei putoa ja aiheuta

vammoja ja omaisuusvahinkoja.

FI Television katseleminen

Ohjelmien katseleminen

Television toimintojen käyttäminen HOME-painikeTuo näkyviin erilaisia toiminto- ja asetusnäyttöjä.OPTIONS-painikeTuo näkyviin hyödyllisiä toimintoja käytössä olevan tulosignaalin tai sisällön mukaan. z

• Numeropainikkeessa 5 sekä N-,

PROG +- ja AUDIO-painikkeissa on kosketuspisteet. Kosketuspisteet helpottavat television käyttöä. 1

Kytke televisioon virta. 1 Kytke malleissa EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705 ENERGY SAVING SWITCH -asetus päälle (z).2 Kytke televisioon virta painamalla 1-painiketta. 2

Valitse haluamasi tila.

Valitse televisiokanava. Sähköinen ohjelmaoppaan käyttäminenTuo ohjelmaopas näkyviin painamalla GUIDE-painiketta digitaalisessa tilassa.

i-Manual-oppaan käyttäminen x Tervetuloa käyttämään i-Manual-opastax ”BRAVIA” TV:n ominaisuudetx TV:n katseluSisältää hyödyllisiä toimintoja, kuten elektronisen ohjelmaoppaan ja suosikit.x Home-valikon käyttäminenTelevision asetusten mukauttaminen jne.x Toiminnot kytkettyjen laitteiden kanssaOhjeet lisälaitteiden kytkemiseen.x Osien kuvausx VianmääritysOngelmien vianmääritys.x Hakemisto ~ • Kuvat ja piirrokset eivät ehkä vastaa näytössä näkyviä kuvia.BRAVIA-televisiosi sisältää näytössä luettavan käyttöoppaan.Voit selata i-Manual-opasta aina, kun haluat tietoja eri toimintojen vaihtoehdoista. 1

Paina i-MANUAL-painiketta.

Valitse vaihtoehdot G/g/F/f/ -

2 Television katseleminen10

FI Lisätietoja Vianmääritys

Tarkista, vilkkuuko 1 (valmiustila) -merkkivalo punaisena.

Jos 1 (valmiustila) -merkkivalo vilkkuu

Television sisäinen vianmääritys on käynnissä.

1 Laske, kuinka monta kertaa 1 (valmiustila) -merkkivalo vilkkuu kolmen sekunnin

Merkkivalo voi esimerkiksi vilkahtaa kolmesti, pitää kolmen sekunnin tauon ja vilkahtaa sitten

2 Katkaise television virta television 1-painikkeella, irrota virtajohto ja ilmoita

jälleenmyyjälle tai Sony-huoltoon merkkivalon vilkkumistiheys (vilkahdusten määrä).

Jos 1 (valmiustila) -merkkivalo ei vilku

1 Tarkista alla olevassa taulukossa mainitut kohdat. (Lisätietoja on myös i-Manual-

oppaan kohdassa ”Vianmääritys”.)

2 Jos ongelma ei poistu, toimita televisio huoltoon valtuutettuun huoltoliikkeeseen.

Ongelma Syy/ratkaisu

Kuva ei näy (ruutu on

pimeänä) eikä ääntä kuulu.

• Tarkista antenni-/kaapelikytkentä.

• Kytke televisio verkkovirtaan ja paina television 1-painiketta.

• Jos 1 (valmiustila) -merkkivalo palaa punaisena, paina TV "/1

Näytössä näkyy pieniä

mustia pisteitä ja/tai

• Kuva koostuu kuvapisteistä. Kuvassa näkyvät pienet mustat

pisteet ja/tai kirkkaat pisteet (kuvapisteet) eivät ole merkki viasta. Muun ongelmat Television virta ei

kytkeydy päälle (vain

• Tarkista, onko ENERGY SAVING SWITCH käytössä ( z). Joitakin ohjelmia ei voi

• Tarkista antenni tai lautanen.

• Satelliittikaapelissa voi olla oikosulku tai kaapelissa voi olla

yhteysongelmia. Tarkista kaapeli ja yhteys, ja sammuta sitten

televisio virtakytkimestä ja kytke se takaisin päälle.

• Antamasi taajuus voi olla alan ulkopuolella. Kysy tietoja

satelliittilähetysyhtiöltä.

Television virta katkeaa

itsestään (televisio siirtyy

• Tarkista, onko ”Uniajastin” käytössä tai vahvista ”Kesto”-

toiminnon ”Ajastin”-asetus.

• Tarkista, onko ”Television valmiustila” käytössä.

Kaukosäädin ei toimi. • Vaihda paristot.

• Televisio voi olla SYNC-tilassa.

Jos haluat ohjata televisiota, paina SYNC MENU, valitse ”TV-

ohjaus” ja valitse sitten ”Home (valikko)” tai ”Vaihtoehdot”.

”Katselun esto” -salasana

• Syötä PIN-koodiksi 9999. (Televisio hyväksyy aina

oletusarvoisen PIN-koodin 9999.)11

Näyttöpaneeli LCD-paneeli (nestekidenäyttö) TV-järjestelmä Analoginen: maa/alue-valinnasta riippuen: B/G/H, D/K, L, IDigitaalinen: DVB-T/DVB-CSatelliitti: DVB-S/DVB-S2 Väri-/kuvajärjestelmä Analoginen: PAL, PAL60 (vain videotulo), SECAM, NTSC3.58, NTSC4.43 (vain videotulo)Digitaalinen: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4 Kanavien näkyvyysalue Analoginen: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69Digitaalinen: VHF/UHFSatelliitti: IF-taajuus 950-2150 MHz Äänentoisto 10 W + 10 W Tulo-/lähtöliitännät

Antennikaapeli 75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle Satelliittiantenni Naaraspuolinen F-tyypin liitin IEC169-24, 75 ohm.DiSEqC 1.0, LNB 13V/18V & 22KHz ohjaus / AV1, 2 21-nastainen Scart-liitin (CENELEC-standardi), sisältää audio-/videotulon, RGB-tulon ja television audio-/videolähdön. COMPONENT IN Tuetut muodot: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i COMPONENT IN Audiotulo (RCA-liitännät) HDMI IN1, 2, 3, 4 Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: kaksikanavainen lineaarinen PCM: 32, 44,1 ja 48 kHz, 16, 20 ja 24 bittiä, Dolby DigitalAnaloginen audiotulo (miniliitäntä) (vain HDMI IN4)PC-tulo AV3 Videotulo (RCA-liitäntä) AV3 Audiotulo (RCA-liitännät) DIGITAL AUDIO OUT

(OPTICAL) Optinen digitaaliliitäntä (kaksikanavainen lineaarinen PCM, Dolby Digital) (VAR/FIX) Audiolähtö (RCA-liitännät) PC IN PC-tulo (15-nastainen Mini D-sub) PC-audiotulo (miniliitäntä)USB-liitäntä i KuulokeliitäntäMaksu-TV-moduulin (CAM) aukko LAN 10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön mukaan. 10BASE-T/100BASE-TX-tiedonsiirtonopeutta ja -laatua ei taata tässä televisiossa.)* Käytä LAN-yhteyksissä luokan 7 10BASE-T/100BASE-TX-kaapelia (lisävaruste). Lisätietoja

Näytön koko (halkaisija)

Noin 152,5 cm/60 tuumaa Noin 132,2 cm/52 tuumaa Noin 116,8 cm/46 tuumaa

Näytön erottelutarkkuus

1 920 pistettä (vaaka) × 1 080 viivaa (pysty)

0,23 W (15 kun ”Pikakäynnistys”-asetuksena on ”Päällä”)

Keskimääräinen vuotuinen

pöytäjalustan kanssa

pöytäjalustan kanssa

Katso ”Lisävarusteiden tarkistaminen” (sivu 3).

Seinäasennuskiinnitin: SU-WL500

Näytön koko (halkaisija)

Noin 80,1 cm/32 tuumaa Noin 80,1 cm/32 tuumaa

Näytön erottelutarkkuus

1 920 pistettä (vaaka) × 1 080 viivaa (pysty)

0,2 W (15 kun ”Pikakäynnistys”-asetuksena on ”Päällä”)

Keskimääräinen vuotuinen

pöytäjalustan kanssa

pöytäjalustan kanssa

Katso ”Lisävarusteiden tarkistaminen” (sivu 3).

Seinäasennuskiinnitin: SU-WL50013

Mainittu valmiustilan virrankulutus on voimassa sen jälkeen, kun televisio on suorittanut välttämättömät

sisäiset toimenpiteet.

4 tuntia päivässä 365 päivää vuodessa

• Virrankulutuksen vähentäminen

– Kun taustavaloa himmennetään (näytön kirkkautta), virrankulutus vähenee.

– ”Eko”-asetusten (esim. ”Virransäästö” ja ”Television valmiustila”) avulla voit vähentää virrankulutusta ja

säästää siten rahaa sähkölaskuissa.

– Kun sammutat television ENERGY SAVING SWITCH -kytkimestä (vain tietyissä malleissa), virrankulutus

pienenee lähes olemattomaksi.

Rakennetta ja teknisiä ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta.

Mallinimi KDL- 55EX715 46EX715/

Käyttöjännite 220 V – 240 V AC, 50 Hz Näytön koko (halkaisija) Noin 138,8 cm/55 tuumaaNoin 116,8 cm/46 tuumaaNoin 101,6 cm/40 tuumaaNoin 80,1 cm/32 tuumaa Näytön erottelutarkkuus 1 920 pistettä (vaaka) × 1 080 viivaa (pysty) Virrankulutus

tiloissa 101 W 86 W 84 W 52 W ”Myymälä”-/

tiloissa 141 W 120 W 114 W 73 W Virrankulutus

1 0,2 W (15 kun ”Pikakäynnistys”-asetuksena on ”Päällä”)0,2 W (13 kun ”Pikakäynnistys”-asetuksena on ”Päällä”) Keskimääräinen vuotuinen

2 147 kWh 126 kWh 123 kWh 76 kWh Mitat (noin) (l × k × s)

pöytäjalustan kanssa 127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm ilman pöytäjalustaa 127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm Paino (noin)

pöytäjalustan kanssa 26,1 kg 18,6 kg 15,4 kg 10,8 kg ilman pöytäjalustaa 21,8 kg 16,3 kg 13,2 kg 8,8 kg Vakiovarusteet Katso ”Lisävarusteiden tarkistaminen” (sivu 3). Lisävarusteet Seinäasennuskiinnitin: SU-WL500 Lisätietoja14

FI Lisävarusteiden asentaminen (seinäasennuskiinnitin)

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että television seinäasennus

annetaan Sonyn jälleenmyyjän tai asiantuntevan urakoitsijan tehtäväksi. Älä yritä asentaa laitetta

Sony-jälleenmyyjille ja huoltoliikkeille:

Noudata turvallisuusohjeita tämän tuotteen asennuksessa, kausihuollossa ja tarkastuksessa.

Televisio voidaan asentaa SU-WL500-seinäasennuskiinnittimen avulla (myydään erikseen).

• Katso asennusohjeet seinäasennuskiinnittimen mukana toimitetuista ohjeista.

• Lisätietoja on kohdassa ”Pöytäjalustan irrottaminen televisiosta” (sivu 7).

• Aseta televisio pöytäjalustalle, kun kiinnität asennuskoukkua.

• Malleissa 55EX715 ja EX709/EX708/EX707/EX706/EX705:

– Säilö ruuvit turvalliseen paikkaan lasten ulottumattomiin.

– Kun kiinnität pöytäjalustan takaisin televisioon, varmista, että kiinnität irrotetut ruuvit alkuperäisille

paikoilleen television takaosaan.

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi,

kestääkö seinä television painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn

jälleenmyyjän tai huoltoliikkeen tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä

riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat

tuotteen väärästä käsittelystä tai asennuksesta.

asennusta (vain mallit

FI Television asennusmittataulukko Yksikkö: cm Edellä olevan taulukon mitat voivat vaihdella hieman asennuksen mukaan.

Seinän on kestettävä asennettavan television painoon verrattuna vähintään nelinkertainen paino.

Paino on ilmoitettu kohdassa ”Tekniset tiedot” (sivu 11). Mallinimi KDL- Näytön mitatRuudun keskikohdan mittaPituudet kussakin asennuskulmassa Kulma (0°) Kulma (20°) AB C DEFGH60EX705143,1 87,7 3,1 48,3 11,5 37,5 82,4 50,155EX715127,8 76,5 4,1 43,1 11,3 35,2 71,9 45,252EX705125,2 77,5 8,2 48,3 11,4 33,9 72,8 50,146EX719/46EX718/46EX717/46EX716/46EX715108,5 65,6 9,5 43,1 12,1 32,3 61,6 45,446EX709/46EX708/46EX707/46EX706/46EX705111,8 69,8 12,1 48,3 11,4 31,3 65,6 50,140EX719/40EX718/40EX717/40EX716/40EX71595,2 58,1 13,3 43,1 12,1 29,7 54,6 45,440EX709/40EX708/40EX707/40EX706/40EX70598,5 62,3 15,8 48,3 11,4 28,7 58,5 50,140EX60595,2 58,1 13,3 43,1 12,0 29,7 54,6 45,432EX719/32EX717/32EX716/32EX71576,4 47,5 18,5 43,1 12,1 26,0 47,3 45,432EX709/32EX707/32EX706/32EX70581,1 50,7 19,7 45,9 11,5 25,7 49,7 47,832EX60576,4 47,5 18,5 43,1 12,0 26,0 47,3 45,4 Ruudun keskipiste

FI Ruuvien ja koukkujen sijainnin kaavakuva ja taulukko

Mallin nimi Ruuvien sijainti Koukkujen sijainti

Kiinnitettäessä asennuskoukkua televisioon.

Asennettaessa televisiota pohjakiinnikkeeseen.

FI Turvallisuusohjeet

Asennus ja käyttö Noudata television asennuksessa ja käytössä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran tai laitteen vaurioitumisen ja/tai henkilövahingot. Asennus • Televisio on sijoitettava helposti käsillä olevan verkkopistorasian lähelle.• Sijoita televisio tukevalle ja vaakasuoralle alustalle.• Seinäasennuksen saa suorittaa ainoastaan asiantunteva henkilöstö.• Turvallisuussyistä on erittäin tärkeää käyttää Sonyn varusteita:– Seinäasennusteline SU-WL500• Kiinnitä kiinnityskoukut televisioon seinäasennustelineen mukana toimitetuilla ruuveilla. Mukana toimitettujen ruuvien pituus on 8 mm - 12 mm mitattuna kiinnityskoukun kiinnityspinnasta.Ruuvien halkaisija ja pituus vaihtelevat riippuen seinäasennustelineen mallista.Muiden kuin mukana toimitettujen ruuvien käyttö voi aiheuttaa vaurioita television sisäosiin, television putoamisen tai muuta vahinkoa. Laitteen kuljettaminen

ja siirtäminen • Irrota kaikki kaapelit ennen television siirtämistä.• Suurikokoisen television siirtämisessä tarvitaan vähintään kaksi henkilöä.• Kun siirrät laitetta käsin, kannattele sitä viereisen kuvan mukaisesti. Älä paina LCD-näytön pintaa tai näytön ympärillä olevaa kehystä.• Kun nostat tai siirrät televisiota, tartu siihen tukevasti pohjasta.• Älä altista laitetta iskuille tai liialliselle tärinälle kuljetuksen aikana.• Kun toimitat television huoltoon, tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla. Ilmanvaihto • Älä peitä television ilmanvaihtoaukkoja äläkä työnnä mitään kotelon sisään.• Jätä television ympärille tilaa alla olevan kuvan mukaisesti.• Sonyn seinäasennustelineen käyttäminen on erittäin suositeltavaa riittävän ilmankierron varmistamiseksi. Asennus seinälle

Asennus jalustalle • Noudata seuraavia ohjeita varmistaaksesi asianmukaisen ilmanvaihdon ja estääksesi lian tai pölyn kerääntymisen:– Älä asenna televisiota takaosan varaan, ylösalaisin, takaperin tai sivuttain.– Älä sijoita televisiota hyllyn, maton tai vuoteen päälle tai kaapin sisälle.– Älä peitä televisiota millään tekstiilillä tai muilla vastaavilla, esimerkiksi verhoilla tai sanomalehdellä jne.– Älä asenna televisiota alla olevien kuvien mukaisesti. Verkkovirtajohto Noudata verkkovirtajohdon ja pistorasian käsittelyssä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran, laitteen vaurioitumisen ja/tai henkilövahingot:– Käytä ainoastaan Sonyn verkkovirtajohtoa. Älä käytä muiden valmistajien johtoja.– Työnnä pistoke kunnolla pistorasiaan.– Television saa kytkeä ainoastaan verkkovirtaan 220-240 V AC.– Irrota verkkovirtajohto pistorasiasta kaapeleiden asennuksen ajaksi turvallisuuden vuoksi. Varo kompastumasta kaapeleihin.– Irrota verkkovirtajohto pistorasiasta ennen kuin teet mitään toimenpiteitä televisiolle tai siirrät sitä.– Pidä verkkovirtajohto etäällä lämmönlähteistä.– Irrota pistoke pistorasiasta ja puhdista se säännöllisin väliajoin. Jos pistoke on pölyinen ja siihen tiivistyy kosteutta, sen eriste voi vaurioitua ja seurauksena voi olla tulipalo. Huomautuksia • Älä käytä television mukana toimitettua verkkovirtajohtoa minkään muun laitteen virtaliitännässä.• Älä purista, taivuta tai kierrä verkkovirtajohtoa voimakkaasti. Johtimet voivat paljastua tai rikkoutua.• Älä tee muutoksia verkkovirtajohtoon.• Älä aseta raskaita esineitä verkkovirtajohdon päälle.• Kun irrotat pistokkeen pistorasiasta, älä vedä johdosta.• Älä kytke liian montaa laitetta samaan pistorasiaan.• Älä käytä vääränlaista pistorasiaa. Kielletyt käyttötavat Älä asenna tai käytä televisiota seuraavassa kuvatuissa paikoissa, ympäristöissä tai tilanteissa. Seurauksena voi olla toimintahäiriöitä, jotka aiheuttavat tulipalon, sähköiskun, laitteen vaurioitumisen ja/tai henkilövahinkoja. Kielletyt sijoituspaikat: Ulkotilat (suora auringonpaiste), merenranta, laiva tai muu alus, ajoneuvon sisätilat, terveydenhoitolaitokset, epävakaa sijoituspaikka, altistus vedelle, sateelle, kosteudelle tai savulle. Kielletty ympäristö: Kuuma, kostea ja hyvin pölyinen ympäristö; paikat, joissa television sisään voi mennä hyönteisiä tai joissa televisio voi joutua alttiiksi tärinälle; tulenarkojen esineiden läheisyys (kynttilät jne.). Television päälle ei saa tiputtaa tai roiskuttaa mitään nesteitä eikä sen päälle saa laittaa nesteillä täytettyjä esineitä (esim. kukkamaljakkoa). Kielletyt tilanteet: Älä käytä televisiota kostein käsin tai jos television suojapaneeli on irrotettu. Älä käytä televisiota sellaisten lisälaitteiden kanssa, jotka eivät ole valmistajan hyväksymiä. Irrota television virtapistoke ja antennin pistoke pistorasiasta ukkosmyrskyn aikana. Särkymisen vaara: • Älä heitä mitään televisiota kohti. Näytön lasi voi särkyä iskun voimasta aiheuttaen vakavia vahinkoja.• Jos television näytön pintaan tulee vaurioita, älä koske siihen ennen kuin olet irrottanut virtajohdon pistorasiasta. Sähköiskun vaara. Kun televisiota ei käytetä • Jos et käytä televisiota useaan päivään, kytke se irti verkkovirrasta ympäristö- ja turvallisuussyistä.• Televisio ei kytkeydy kokonaan irti verkkovirrasta, kun se kytketään pois päältä virtakytkimellä. Kytke televisio kokonaan irti verkkovirrasta irrottamalla pistoke verkkopistorasiasta.• Huomaa kuitenkin, että joissakin televisioissa voi olla toimintoja, jotka toimiakseen edellyttävät television olevan valmiustilassa.KiinnityskoukkuKoukun kiinnike television takanaRuuvi (toimitetaan seinäasennustelineen mukana)8 mm - 12 mm30 cm10 cm 10 cm10 cmTelevision ympärille jätettävä tila30 cm10 cm10 cm 6 cm Television ympärille jätettävä tilaIlmankierto estynytSeinä Seinä Lisätietoja

FI Lasten turvallisuus • Älä anna lasten kiivetä television päälle.• Pidä kaikki varusteet poissa lasten ulottuvilta, jotta lapset eivät vahingossa nielaise pikkuesineitä. Toimintaohjeet

ongelmatilanteissa Katkaise virta televisiosta ja irrota pistoke pistorasiasta välittömästi, jos jokin alla mainituista ongelmatilanteista esiintyy.Toimita televisio tarkastettavaksi valtuutettuun huoltoon jälleenmyyjän tai Sonyn huoltokeskuksen kautta. Ongelmatilanteet: – Verkkovirtajohto on vaurioitunut.– Pistoke ei ole sopiva.– Televisio on vaurioitunut putoamisen, iskun tai törmäyksen vuoksi.– Television sisään on päässyt nestettä tai esineitä. Varoitus Älä sijoita kynttilää tai muuta avotulta tämän tuotteen lähelle, jotta vältät tulipalon vaaran. Varotoimenpiteet

Television katseleminen • Katsele televisiota kohtuullisessa valaistuksessa, sillä katselu heikossa valaistuksessa tai pitkän aikaa rasittaa silmiä.• Säädä äänenvoimakkuus kuulokkeita käyttäessäsi riittävän pieneksi, sillä suuri äänenvoimakkuus voi vahingoittaa kuuloa. LCD-näyttö • LCD-näyttö on valmistettu pitkälle kehitetyn teknologian mukaisesti, ja siinä on tehokkaita pikseleitä vähintään 99,99 %. LCD-näytössä voi näkyä jatkuvasti mustia pisteitä tai kirkkaita valopisteitä (punainen, sininen tai vihreä). Tämä on LCD-näytön normaali ominaisuus eikä siis merkki viasta.• Älä paina tai raaputa näytön pintaa äläkä laita mitään esineitä television päälle. Kuva voi muuttua epätasaiseksi tai LCD-näyttö voi vahingoittua.• Jos televisiota käytetään kylmässä paikassa, kuvaan saattaa tulla vääristymiä tai kuva voi tummua. Tämä ei ole merkki viasta. Nämä ilmiöt häviävät lämpötilan noustessa.• Jos näyttöön jätetään liikkumaton kuva pitkäksi ajaksi, näyttöön saattaa jäädä jälkikuva. Sen pitäisi kuitenkin kadota jonkin ajan kuluttua.• Näytön ja kotelon lämpeneminen television käytön aikana on normaalia.• LCD-näyttö sisältää pienen määrän nestekiteitä. Jotkin tässä televisiossa käytetyt loisteputket sisältävät myös elohopeaa. Noudata paikallisia jätehuoltomääräyksiä. Television näytön pinnan

ja kotelon käsitteleminen

ja puhdistaminen Irrota televisioon kytketty virtajohto pistorasiasta aina ennen television puhdistusta.Noudata seuraavia ohjeita välttääksesi vahingoittamasta kotelon tai näytön pintaa.• Pyyhi pöly varovasti näytön pinnasta tai kotelosta pehmeällä liinalla. Jos pöly ei lähde pois helposti, pyyhi näyttö pehmeällä liinalla, joka on kostutettu laimealla pesuaineliuoksella.• Älä ruiskuta vettä tai pesuainetta suoraan televisioon. Se voi valua näytön alaosaan tai ulkopuolisiin osiin ja aiheuttaa toimintahäiriöitä.• Älä käytä hankaustyynyjä, hapanta tai emäksistä pesuainetta, hankausjauhetta tai liuotinta, kuten alkoholia, bensiiniä tai tinneriä, tai hyönteismyrkkyä. Tällaisten aineiden käyttö tai pitkäaikainen kosketus kumin tai vinyylin kanssa voi vahingoittaa näytön ja kotelon pintaa.• Ilmanvaihtoaukot on suositeltavaa imuroida säännöllisin väliajoin hyvän ilmanvaihdon varmistamiseksi.• Kun säädät television katselukulmaa, siirrä laitetta varovasti, jotta se ei irtoa tai luiskahda pois pöytäjalustalta. Lisälaitteet • Pidä kaikki sähkömagneettista säteilyä aiheuttavat lisävarusteet tai laitteet poissa television läheltä. Sähkömagneettinen säteily voi aiheuttaa häiriöitä kuvaan ja/tai kohinaa.• Tämä laite on testeissä todettu olevan EMC-direktiivin rajoitusten mukainen käytettäessä liitäntäkaapelia, joka on enintään 3 metrin pituinen. Paristot • Tarkista oikea polariteetti asentaessasi paristoja.• Älä käytä yhdessä erityyppisiä paristoja tai uusia ja vanhoja paristoja.• Hävitä käytetyt paristot ympäristöystävällisesti. Joissakin maissa paristojen hävittämiseen liittyy määräyksiä. Kysy neuvoa jätehuoltokeskuksesta.• Käsittele kaukosäädintä varovasti. Varo pudottamasta kaukosäädintä tai astumasta sen päälle. Älä myöskään kaada mitään nestettä kaukosäätimen päälle.• Älä laita kaukosäädintä lämmönlähteen lähelle tai suoraan auringonvaloon. Älä myöskään pidä sitä kosteassa huoneessa. Television käytöstäpoisto

(koskee Euroopan yhteisön

ja muiden Euroopan maiden

jätehuoltoa) Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan laite on toimitettava sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräys- ja kierrätyspisteeseen. Varmistamalla, että tämä laite hävitetään asianmukaisesti, voit auttaa estämään mahdollisia ympäristö- ja terveyshaittoja, joita muuten voi aiheutua laitteen epäasianmukaisesta käsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Lisätietoja laitteen käsittelystä, talteenotosta ja kierrätyksestä on saatavilla paikallisilta ympäristöviranomaisilta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu. Käytöstä

keräysjärjestelmiä) Tämä symboli paristossa tai sen pakkauksessa tarkoittaa, ettei paristoa lasketa normaaliksi kotitalousjätteeksi. Tietyissä paristoissa tätä symbolia voidaan käyttää yhdessä kemikaalia ilmaisevan symbolin kanssa. Paristoon on lisätty kemikaaleja elohopea (Hg) ja lyijyä (Pb) ilmaisevat symbolit, jos paristo sisältää enemmän kuin 0,0005 % elohopeaa tai enemmän kuin 0,004 % lyijyä. Varmistamalla, että paristo poistetaan käytöstä asiaan kuuluvalla tavalla, estetään mahdollisia negatiivisia vaikutuksia luonnolle ja ihmisten terveydelle, joita paristojen väärä hävittäminen saattaa aiheuttaa. Materiaalien kierrätys auttaa säästämään luonnonvaroja. Mikäli tuotteen turvallisuus, suorituskyky tai tietojen säilyminen vaatii, että paristo on kiinteästi kytketty laitteeseen, tulee pariston vaihto suorittaa valtuutetun huollon toimesta. Jotta varmistetaan, että käytöstä poistettu tuote käsitellään asianmukaisesti, tulee tuote viedä käytöstä poistettujen sähkö- ja elektroniikkalaitteiden vastaanottopisteeseen. Muiden paristojen osalta tarkista käyttöohjeesta miten paristo irroitetaan tuotteesta turvallisesti. Toimita käytöstä poistettu paristo paristojen vastaanottopisteeseen. Lisätietoja tuotteiden ja paristojen kierrätyksestä saa paikallisilta viranomaisilta, jäteyhtiöistä tai liikkeestä, josta tuote on ostettu.19
