NÁVOD K OBSLUZE Bravia KDL40EX716 SONY

Užitečné informace o výrobcích Sony

Pre viac informácil o produktoch Sony

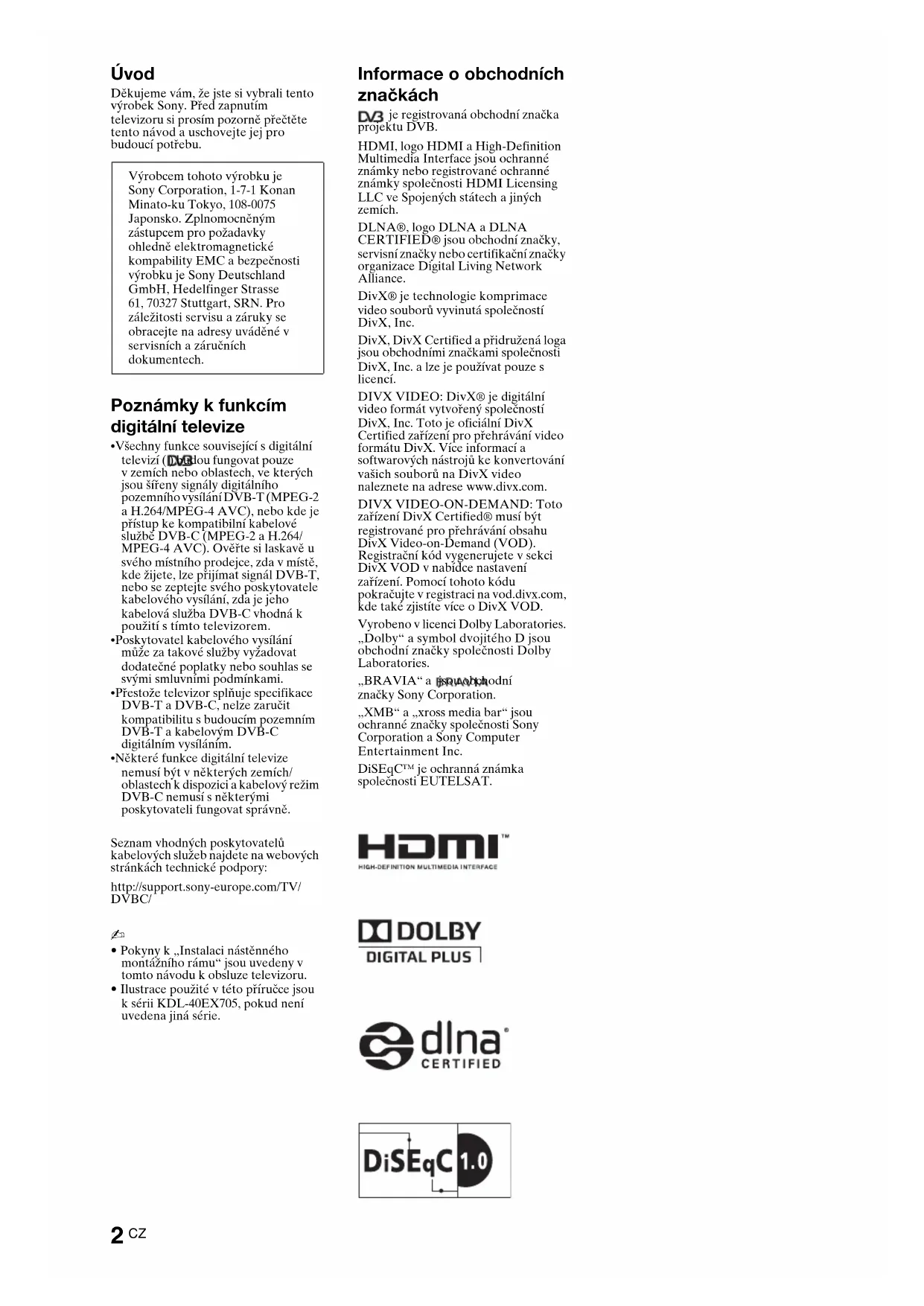

Děkujeme vám, že jste si vybrali tento výrobek Sony. Před zapnutím televizoru si prosím pozorně přečtěte tento návod a uschovejte jej pro budoucí potřebu.

Výrobcem tohoto výrobku je Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonsko. Zplnomocněným zástupcem pro požadavky ohledně elektromagnetické kompability EMC a bezpečnosti výrobku je Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, SRN. Pro záležitosti servisu a záruky se obracejte na adresy uvádčné v servisních a záručních dokumentech.

Poznámky k funkcím digitální televize

•Všechny funkce související s digitální televizí (DVBdou fungovat pouze v zemích nebo oblastech, ve kterých jsou šříčeny signály digitálního pozemního vysílání DVB-T (MPEG-2 a H.264/MPEG-4 AVC), nebo kde je přístup ke kompatibilní kabelové službě DVB-C (MPEG-2 a H.264/MPEG-4 AVC). Oveřte si laskavě u svého místního prodejce, zda v místč, kde žijete, lze přijímat signál DVB-T, nebo se zeptejte svého poskytovatele kabelového vysílání, zda je jeho kabelová služba DVB-C vhodná k použití s tímto televizorem.
- Poskytovatel kabelového vysílání může za takové služby vyžadovat dodatečné poplatky nebo souhlas se svými smluvními podmínkami.
- Přestože televizor splňuje specifikace DVB-T a DVB-C, nelze zaručit kompatibilitu s budoucím pozemním DVB-T a kabelovým DVB-C digitálním vysíláním.
•Některé funkce digitální televize nemusí být v některých zemích/oblastech k dispozici a kabelový režim DVB-C nemusí s některými poskytovateli fungovat správně.

Seznam vhodných poskytovatelů kabelových služeb najdete na webových stránkách technické podpory:

• Pokyny k „Instalaci nástěnného montážního rámu“ jsou uvedeny v tomto návodu k obsluze televizoru.
• Ilustrace použité v této příručce jsou k sérii KDL-40EX705, pokud není uvedena jiná série.

Informace o obchodních značkách

DV3 je registrovaná obchodní značka projektu DVB.

HDMI, logo HDMI a High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC ve Spojených státech a jiných zemích.

DLNA®, logo DLNA a DLNA CERTIFIED® jsou obchodní značky, servisní značky nebo certifikační značky organizace Digital Living Network Alliance.

DivX® je technologie komprimace video souborů vyvinutá společností DivX, Inc.

DivX, DivX Certified a přidružená loga jsou obchodními značkami společnosti DivX, Inc. a lze je používat pouze s licencí.

DIVX VIDEO: DivX® je digitální video formát vytvořený spolčeností DivX, Inc. Toto je oficiální DivX Certified zařízení pro přehrávání video formátu DivX. Více informací a softwarových nástrojů ke konvertování vašich souborů na DivX video naleznete na adrese www.divx.com.

DIVX VIDEO-ON-DEMAND: Toto zařízení DivX Certified® musí být registrované pro přehrávání obsahu DivX Video-on-Demand (VOD). Registrační kód vygenerujete v sekci DivX VOD v nabidce nastavení zařízení. Pomocí tohoto kódu pokračujte v registraci na vod.divx.com, kde take zjistíte více o DivX VOD.

Vyrobeno v licenci Dolby Laboratories. „Dolby“ a symbol dvojitého D jsou obchodní značky společnosti Dolby Laboratories.

„BRAVIA“ a jsoubochodní značky Sony Corporation.

„XMB“ a „xross media bar“ jsou ochranné značky společnosti Sony Corporation a Sony Computer Entertainment Inc.

DiSEqCTM je ochranná známka společnosti EUTELSAT.

Obsah

Kontrola příslušenství 3

Vkládání baterií do dálkového ovládání 3

Nastavení

Připojení stolního stojanu (kromě KDL-60EX705)......4

Připojení antény/zařízení Set Top Box/rekordéru (např. DVD rekordér) ......4

Zabezpečení televizoru před převrácením....5

Spojování kabelů 5

Provedení počátečního nastavení......5

Odmontování stolního stojanu z televizoru....7

Sledování televize

Sledování programů 8

Použití funkcí televizoru....8

Použití příručky i-Manual 9

Doplňkové informace

Řešení problémů....10

Specifikace 12

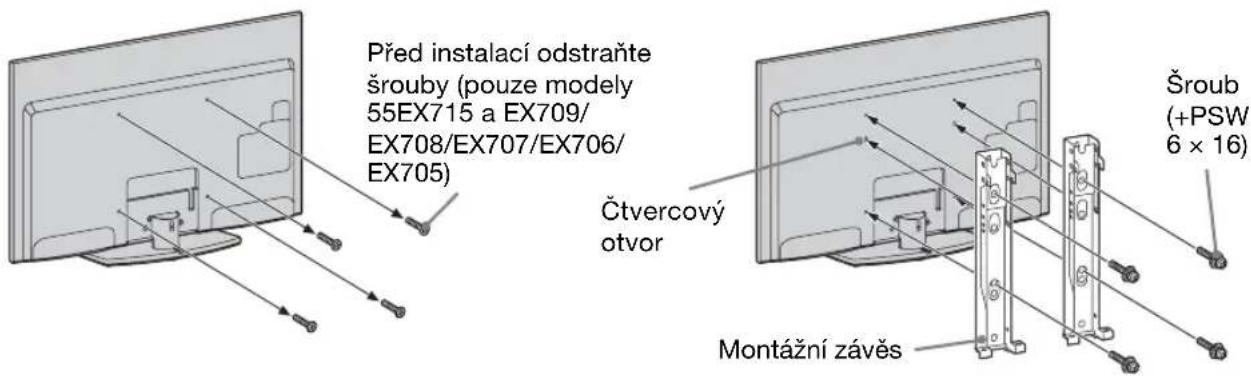

Instalace příslušenství (nástěnný montážní rám)....15

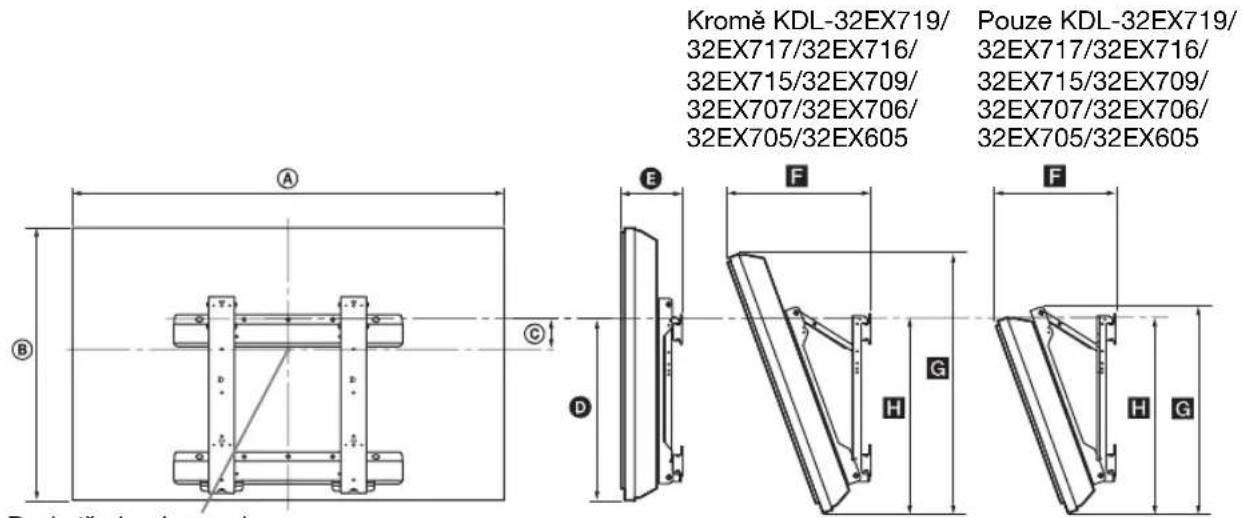

Tabulka rozměrů k instalaci televizoru....16

Nákres/tabulka umístění šroubů a závěsů....17

Bezpečnostní informace....18

Upozornění 19

- Návod k použití je vestavčen do televizoru BRAVIA. Podrobnosti o použití příručky naleznete v části „Použití příručky i-Manual“(strana 9).

- Před použitím televizoru si přečtěte část „Bezpečnostní údaje“(strana 18). Návod si uschovejte i pro budoucí potřebu.

Kontrola příslušenství

Napájecí kabel (1)

Dálkový ovladač (1)

Baterie velikosti AAA (typ R3) (2)

Držák kabelu (1)

Zadní kryt stojanu (1)* ^1

(pouze KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 a KDL-40/32EX605)

Stolní stojan (1)*

(kromě KDL-60EX705)

Upevňovací šrouby stojanu (M5 × 16) (4)

(kromě KDL-60EX705)

Sestavení šroubů stojanu (M5 × 16) (4)

(pouzc KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 a KDL-40/32EX605)

*1 Pro KDL-46EX719, KDL-46EX718, KDL-46EX717, KDL-46EX716, KDL-55/46EX715, KDL-46EX709, KDL-46EX708, KDL-46EX707, KDL-46EX706 a KDL-60/52/46EX705 je zadní kryt stojanu připevněn ke stojanu bčhem výroby.

*2 Pro KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 a KDL-40/32EX605 sestavte stolní stojan pomocí dodaných šroubů. Sestavte stojan podle pokynů v návodu stolního stojanu.

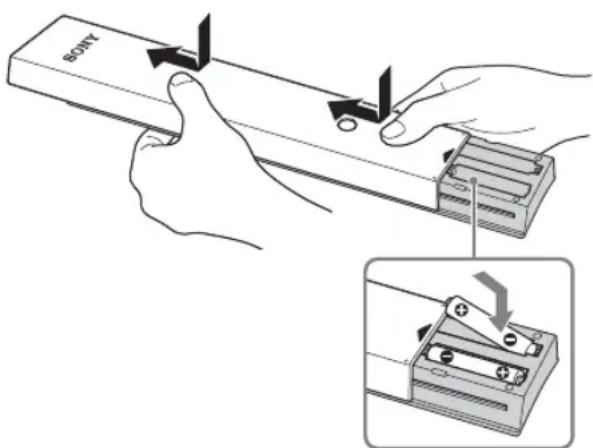

Vkládání baterií do dálkového ovládání

SONY

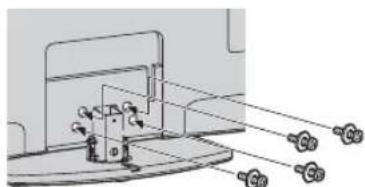

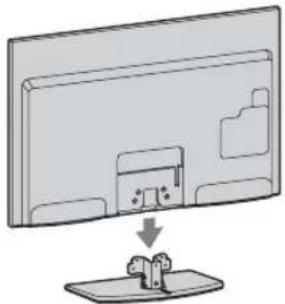

Připojení stolního stojanu (kromě KDL-60EX705)

1 Informace o správném připojení stolního stojanu televizoru k některým modelům televizorů naleznete v dodané příručce stojanu.

2 Umístěte televizor na stolní stojan.

3 Pomocí dodaných šroubů připevněte televizor ke stolnímu stojanu podle šipek ♠které označují otvory šroubů.

- Jestliže použijete elektrický šroubovák, nastavte točivý moment na přibližně 1,5 N·m {15 kgf·cm}.

4 Pro KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/ 32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/ 32EX705 a KDL-40/32EX605 připevněte ke stolnímu stojanu dodaný zadní kryt po utažení všech šroubů.

Připojení antény/zařízení Set Top Box/rekordéru (např. DVD rekordér)

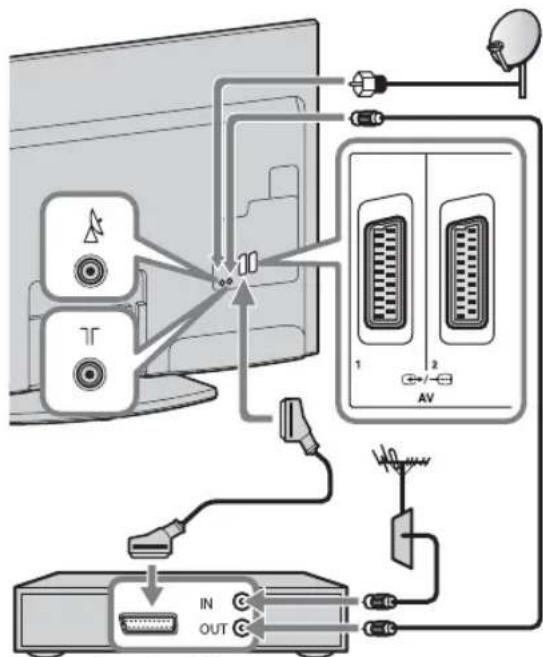

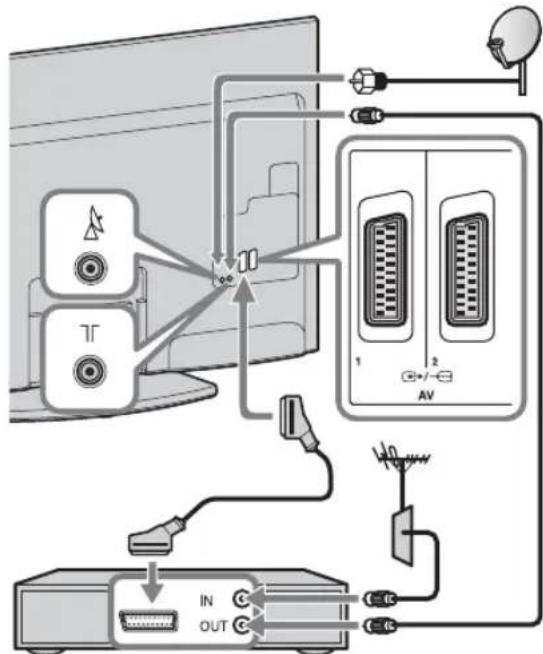

Připojení zařízení Set Top Box/rekordéru (např. DVD rekordéru) pomocí SCART

Set top box/rekordér (např. DVD rekordér)

• Satelitní konektor zašroubujte zlehka rukou, nepoužívejte žádný nástroj.
• Televizor musí být při připojování satelitní antény vypnutý.

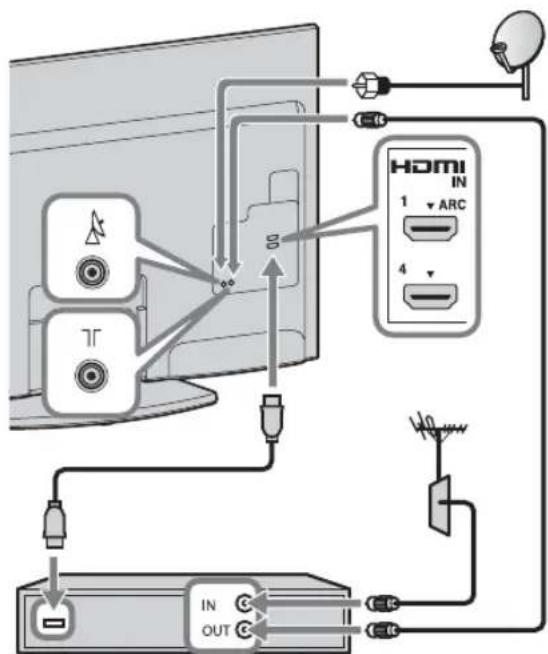

Připojení zařízení Set Top Box/rekordéru (např. DVD rekordéru) pomocí HDMI

Set top box/rekordér (např. DVD rekordér)

Doporučení pro zásuvku typu F

Na ilustraci je doporučení pro zásuvku typu F.

Přesah vnitřního drátu v přípojce musí být méně než 1,5 mm.

1,5 mm max.

(Referenční ilustrace pro zásuvku typu F)

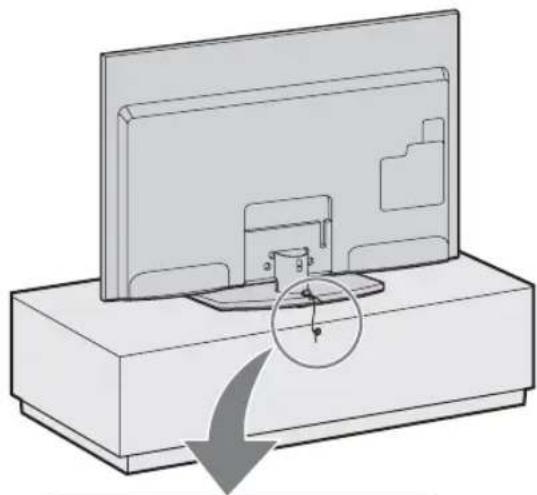

Zabezpečení televizoru před převrácením

1 Do televizního stojanu zašroubujte šroub do dřeva (průměr 4 mm, není součástí dodávky).
2 Do otvoru na šroub u televizoru zašroubujte šroub do kovu (M4 × 16, není součástí dodávky).
3 Šroub do dřeva a šroub do kovu svažte silnou šňůrou (není součástí dodávky).

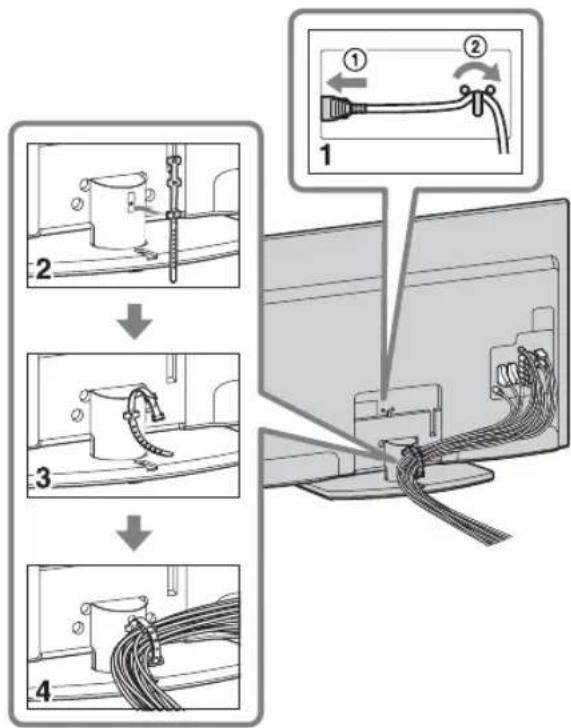

Spojování kabelů

A
- Napájecí kabel nespojujte s ostatními kabely.

Provedení počátečního nastavení

Zkontrolujte, zda je spínač nastavení ENERGY SAVING SWITCH zapnut (●).

3 Stiskněte ⏻ na televizoru.

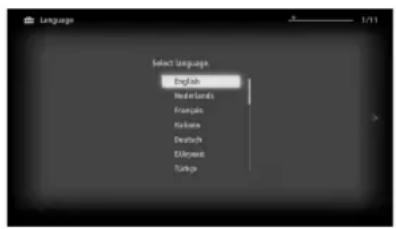

Při prvním zapnutí televizoru se na obrazovce objeví nabídka volby jazyka.

4

Language Select Language English Netherlands Français Köhne Deutsch BAUrows Turkgs

Řidte se pokyny na obrazovce.

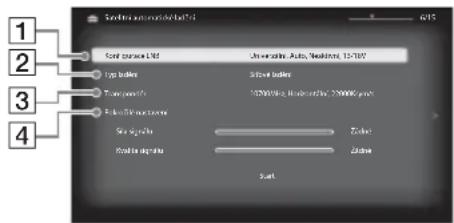

Satelitní automatické ladění: „Satelitní automatické ladění“ se automaticky naladí u dostupných satelitních kanálů. Správa Digital Satellite Equipment Control (DiSEqC) 1.0 umožňuje nastavení až čtyř různých kanálů. Následující nastavení jsou nezávislá pro každé připojení. Pro nastavení Vstup DiSEqC v „DiSEqC řízení“ použijte „Konfigurace LNB“.

V případě nestandardní LNB (low-noise block) jsou dostupná ruční nastavení.

– V případě jednoho satelitního kanálu jej můžete ponechat na původním nastavení.

- V případě dvou satelitních kanálu je nutné nastavit „Toneburst A“ (první satelit) a „Toneburst B“ (druhý satelit) v nastavení „DiSEqC řízení“.

- Nebo lze použít DiSEqC příkaz A (první satelit) a B (druhý satelit), pokud vaše LNB nebo multi přepínač tyto příkazy zpracuje.

- V prípadě čtyř satelitů je potřeba, DiSEqC řízení A, B, C, a D.

„LNB Low Band frekvence“ a „LNB High Band frekvence“:

- Určuje LNB frekvenční pásma. Pro nastavení frekvence zkontrolujte LNB dokumentací (běžně se zobrazí jako „L.O. frekvence“).

– Výchozí hodnoty jsou pro univerzální LNB.

- Pokud vaše LNB může zpracovat obě pásma (vysoké a nízké), můžete zadat obě. Pokud může zpracovat jednom, zadejte nízké.

„Tón 22 kHz“: Pokud je vaše LNB dvoupásmové (vysoké a nízké), nastavte „Auto“. Televizor nastaví vše automaticky; jinak nastavte „Vyp“.

„Napětí LNB“: Určuje napětí nastavené pro duální polarizaci LNB.

- 13/18V: výchozí.

- 14/19V: pokud je LNB kabel delší než 60m.

- Vyp: pokud lze použít externí zdroj napájení.

2 „Typ ladění“:

Pokud je pomocí „Sítové ladění“ nalezen informační kanál, zkuste „Úplné ladění“.

„Úplné ladění“: Provede kompletní sken frekvencí a zaručí naladění všech možných programů pro aktuální nastavenou konfiguraci LNB. Předchozí nastavené programy se neuloží.

„Síťové ladění“: Provede sken v transpondérech sítě (neboli sken NIT). Protože je „Síťové ladění“ rychlejší než Úplné ladění, doporučujeme jej použít pro ladění známé sítě (běžně spojené se satelitem). Je nutné určit transpondér, ze kterého bude získána informace sítě (jiný transpondér). Předchozí nastavené programy se neuloží.

„Ladit pro nové služby“:

– Naladí se pro jeden transpondér.

– Toto je přírustkový sken a musí se používat v případech, kdy je k satelitu přidán další transpondér.

- Předchozí naladěné programy jsou zachovány a nově nalezené jsou přidány na konec programového seznamu satelitového připojení, které upravujete.

_2

- „Ladit pro nové služby“ není dostupné pří počátečním nastavení.

3„Transpondér“:

V režimu „Síťové ladění“ nebo „Ladit pro nové služby“ můžete zadat nastavení transpondéru ručně.

4„Pokročilé nastavení“:

Umožňuje detailnější nastavení ladění pro lepší vyhledávání typu služeb, které preferujete.

Automatické digitální ladění: Pokud zvolíte „Kabelové“, doporučujeme vám zvolit „Rychlé ladění“ pro rychlejší ladění. Nastavte „Kmitočet“ a „ID sítě“ podle pokynů vašeho poskytovatele kabelového připojení. Pokud pomocí funkce „Rychlé ladění“ nenajdete žádný kanál, zkuste „Úplné ladění“ (tato funkce může zabrat více času).

[NO TEXT]

- „Úplné ladění“ nemusí být dostupné ve vaší zemi/regionu.

Seznam kompatibilních poskytovatelů kabelového připojení naleznete na internetové adrese podpory: http://support.sony-europe.com/TV/DVBC/

Třídění programů: mění pořadí analogových kanálů uložených ve vašem televizoru.

1 Stiskněte ♗/▽ k výběru kanálu, který chcete přesunut do nové pozice, pak stiskněte ⊕.

2 Stiskněte ♠/♥ k výběru nové pozice pro kanál, pak stiskněte ⊕

[NO TEXT]

- Pro satelitní kanály zvolte „Třídění programů - Satelit“ v položce „Digitální nastavení“ položky „Nastavení“ pro změnu pořadí satelitních kanálů ve stejném postupu jako výše po ukončení počátečního nastavení.

- Kanály lze naladit ručně.

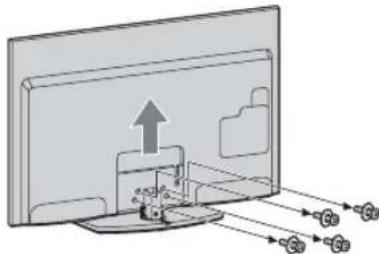

Odmontování stolního stojanu z televizoru

Odstraňte šrouby označené šipkami 📆 televizoru.

- Stolní stojan televizoru neodpojujte z jiného důvodu, než je instalace nutného příslušenství k televizoru.

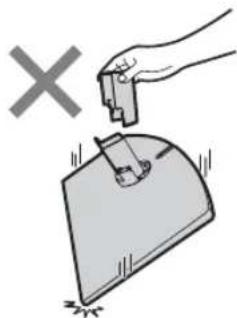

- Při přenosu stolního stojanu stojan nedržte za zadní kryt, aby nedošlo k pádu stojanu a následnému zranční nebo hmotné škodě.

- Tlačítka 5, ▶, PROG + a AUDIO na dálkovém ovladači mají dotykové body. Při obsluze televizoru použijte hmatové tečky jako výchozí místa.

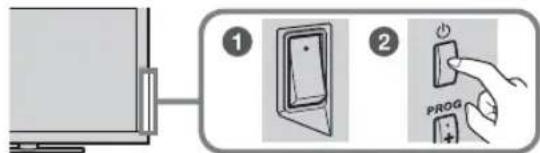

1 Zapněte televizor.

② Zapněte televizor stisknutím ⏻ na televizoru.

2 Zvolte režim.

3 Zvolte televizní kanál.

Použití průvodce digitálními elektronickými programy

Stisknutím GUIDE v digitálním režimu zobrazíte průvodce programy.

Použití funkcí televizoru

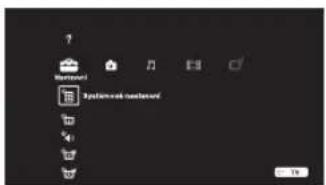

Tlačítko HOME

Stisknutím zobrazíte rozlišné obrazovky funkcí a nastavení.

Stisknutím zobrazíte vhodné funkce na základě aktuálního vstupu a obsahu.

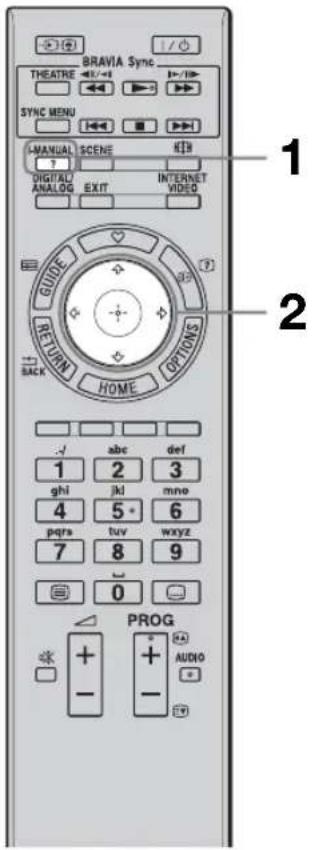

Použití příručky i-Manual

BRAVIA Sync THEATRE SYNC MENU 1 DIGITAL ANALOG EXIT INTERNET VIDEO GUIDE RETURN BACK HOME OPTIONS ✓ abc defl 1 2 3 ghi jkl mno 4 5 6 pqrs tuv wxyz 7 8 9 0 PROG + + - + - AUDIO

Návod k použití byl nainstalován do vašeho televizoru BRAVIA a lze jej zobrazit na obrazovce.

Návod i-Manual můžete otevřít kdykoliv potřebujete najít potřebné informace.

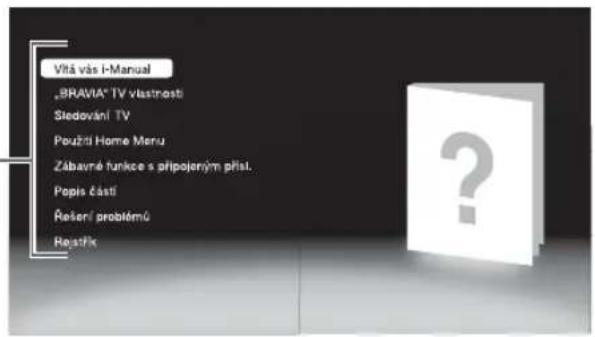

1 Stiskněte i-MANUAL.

2 Stiskněte ⇌/⇒/♠/♣/⊕ k výběru položek.

Vitá vás i-Manual „BRAVIA" TV vlastnosti Sledování TV Použní Home Menu Zábavné funkce s připojeným příst. Popis částí Řešení problémů Řejšík

Vítá vás i-Manual
„BRAVIA“ TV vlastnosti
Sledování TV

Uvádí praktické funkce jako je průvodce EPG, Oblíbené atd.

Použití Home Menu

Osobní nastavení televizoru atd.

Zábavné funkce s připojeným přísl.
Uvádí způsoby připojení dodatečného zařízení.
Popis částí
Řešení problémů
Poskytuje řešení problémů.
Rejstřík

4

- Ilustrace a obrázky se mohou lišit od zobrazených na obrazovce.

Řešení problémů

Zkontrolujte, zda indikátor ⏻ (pohotovostní režim) bliká červeně.

Když bliká indikátor ⏻ (pohotovostní režim)

Autodiagnostické funkce jsou aktivovány.

1 Spočítejte, kolikrát indikátor ⏻ (pohotovostní režim) zabliká mezi každým třísekundovým přerušením.
Například, indikátor může bliknout třikrát, poté zhasnout na tři sekundy a znovu bliknout třikrát.

2 Stiskněte ⏻ na televizoru a vypněte jej, odpojte sítový kabel a informujte svého prodejce nebo servisní centrum Sony o tom, jak indikátor bliká (počet bliknutí).

Když nebliká indikátor ⏻ (pohotovostní režim)

1 Zkontrolujte položky v níže uvedené tabulce. (Také viz „Řešení problémů“ v příručce i-Manual.)

2 Pokud problémy stále přetrvávají, nechte si televizor prohlédnout odborníkem.

Podmínka Vysvětlení/Řešení

Obraz
Žádný obraz (tmaváobrazovka) a žádný zvuk.	Zkontrolujte anténní/kabelové připojení.Připojte televizor k elektrické zásuvce a stiskněte ⏻ na televizoru.Pokud se indikátor ⏻ (pohotovostní režim) rozsvítí červeně, stiskněte I/➁.
Na obrazovce se objevují malé černé a/nebo světlé body.	Obrazovka se skládá z pixelů. Malé černé a/nebo světlé body (pixely) na obrazovce neznamenají špatnou funkci.

Podmínka Vysvětlení/Řešení

Obecně
Televizor nelze zapnout (pouze modely EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705).	•Zkontrolujte, zda je zapnutý spínač ENERGY SAVING SWITCH (●).
Některé programy nelze naladit.	•Zkontrolujte anténu nebo talíř.•Satelitní kabel může být zkratován, nebo mohou být závady v připojení kabelu. Zkontrolujte prosím kabel i připojení, pak vypněte televizor pomocí sít’ového vypínače Zap/Vyp, a pak ho znovu zapněte.•Zadaný kmitočet je mimo rozsah. Poradte se prosím s příslušnou satelitní vysílací společností.
Televizor se automaticky vypne (televizor přechází do pohotovostního režimu).	•Zkontrolujte, zda je aktivováno tlačítko „Časovač vypnutí“ nebo potvrďte nastavení „Doba trvání“ funkce „Časovač zapnutí“.•Zkontrolujte, zda je „Vypnutí nečinného televizoru“ aktivováno.
Dálkové ovládání nefunguje.	•Vyměňte baterie.•Váš televizor může být v režimu SYNC.StiskněteSYNC MENU,zvolte „Ovládání televizoru“ a poté zvolte „Home (Menu)“ nebo „Možnosti“ pro ovládání televizoru.
Zapoměli jste heslo „Rodičovský zámku“.	•Zadejte 9999 jako kód PIN. (Kód PIN s hodnotou 9999 je vždy přijat.)

Specifikace

Systém
Systém panclu	Panel LCD (displej s kapalnými krystaly)
Televizní systém	Analogový: V závislosti na volbě zemč/oblasti: B/G/H, D/K, L, IDigitální: DVB-T/DVB-CSatelit: DVB-S/DVB-S2
Systém barev/video	Analogový: PAL, PAL60 (pouze vstupní video), SECAM, NTSC3.58, NTSC4.43 (pouze vstupní video)Digitální: MPEG-2 MP@ML/HL, II.264/MPEG-4 AVC MP/HP@L4
Výběr kanálů	Analogový: VHF: E2-E12/UHF: E21-E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69Digitální: VHF/UHFSatelit: mezifrekvenční kmitočet 950-2150 MHz
Zvukový výstup	10 W + 10 W
Vstupní/výstupní konektory
Kabel venkovní antény	75 ohmová externí zásuvka pro VHF/UHF
Satelitní anténa	Konektor typ F (zásuvka), IEC169-24, 75 ohmů.DiSEqC 1.0, LNB 13 V/18 V a tón 22 KHz.
[IMAGE] / [IMAGE] A V 1 ,	21-pžnový konektor typu scart (standard CENELEC) včetně audio/video vstupu, vstupu RGB a televizního audio/video výstupu.
[IMAGE] COMPONENT IN	Podporované formáty: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
[IMAGE] COMPONENT IN	Audio vstup (konektory phono)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: dvoukanálové lineární PCM: 32, 44,1 a 48 kHz, 16, 20 a 24 bitů, Dolby DigitalAnalogový audio vstup (mini konektor) (pouze HDMI IN4)PC vstup
[IMAGE] AV3	Video vstup (konektor phono)
[IMAGE] AV3	Audio vstup (konektory phono)
[IMAGE] DIGITAL AUDIO OUT (OPTICAL)	Digitální optický konektor (dvoukanálový lineární PCM, Dolby Digital)
[IMAGE] (VAR/FIX)	Audio výstup (konektory phono)
[IMAGE] PC IN	PC vstup (15 pinový konektor Mini D-sub)[IMAGE] Audio vstup PC (minikonektor)
ψ	Port USB
Ω	Zdířka sluchátek
[IMAGE] LAN	Štěrbina CAM (modul podmíněného přístupu)
	Konektor 10BASE-T/100BASE-TX (V závislosti na operačním prostředí sítě se rychlost připojení může lišit. Komunikační rychlost a kvalita komunikace 10BASE-T/100BASE-TX není pro tento televizor zaručena.)* Pro připojení LAN použijte kabel kategorie 7 10BASE-T/100BASE-TX (není součástí dodávky).

Název modelu KDL-		60EX705	52EX705	46EX709/46EX708/46EX707/46EX706/46EX705
Napájení a jiné
Požadavky na napájení		220 V – 240 V AC, 50 Hz
Velikost obrazovky (úhlopříčka)		Přibl. 152,5 cm/60 palců	Přibl. 132,2 cm/52 palců	Přibl. 116,8 cm/46 palců
Rozlišení obrazu		1 920 bodů (vodorovně) × 1 080 linek (svisle)
Spotřeba baterií	v režimu „Domov“/ „Standardní“	144 W 103 W 90,0 W
	v režimu „Obchod“/ „Živý“	208 W 142 W 125 W
Spotřeba energie v pohotovostním režimu*1		0,23 W (15 W když je „Rychlé spuštění“ nastaveno na „Zap“)
Průměrná roční spotřeba energie*2		210 kWh 150 kWh 131 kWh
Rozměry (Přibl.) (š × v × h)
se stolním stojanem		143,1 × 90,9 × 38,6 cm	125,2 × 80,5 × 35,0 cm	111,8 × 73,0 × 28,0 cm
bez stolního stojanu		143,1 × 87,7 × 6,6 cm	125,2 × 77,5 × 6,5 cm	111,8 × 69,8 × 6,5 cm
Hmotnost (Přibl.)
se stolním stojanem		38,1 kg 27,0 kg 21,3 kg
bez stolního stojanu		31,3 kg 22,7 kg 18,4 kg
Dodané příslušenství		Viz „Kontrola příslušenství“ (strana 3).
Volitelné příslušenství		Konzola pro upcvnění na zed: SU-WL500

Název modelu KDL- 40EX		709/40EX708/40EX707/40EX706/40EX705	40EX605 32EX709/	32EX707/32EX706/32EX705	32EX605
Napájení a jiné
Požadavky na napájení		220 V – 240 V AC, 50 Hz
Velikost obrazovky(úhlopříčka)		Přibl. 101,6 cm/40 palců	Přibl. 101,6 cm/40 palců	Přibl. 80,1 cm/32 palců	Přibl. 80,1 cm/32 palců
Rozlišení obrazu		1 920 bodů (vodorovně) × 1 080 linek (svisle)
Spotřeba baterií	v režimu„Domov“/„Standardní“	79,0 W 73,0 W 67,0 W 58,0 W
	v režimu„Obchod“/„Živý“	107 W 98 W 91 W 80 W
Spotřeba energic v pohotovostním režimu*1		0,2 W (15 W když je „Rychlé spuštění“ nastaveno na „Zap“)
Průměrná roční spotřeba encrgic*2		115 kWh	107 kWh	98 kWh	85 kWh
Rozměry (Přibl.) (š × v × h)
sc stolním stojancm		98,5 × 65,5 × 28,0 cm	95,2 × 61,3 × 25,0 cm	81,1 × 53,9 × 25,0 cm	76,4 × 50,7 × 25,0 cm
bez stolního stojanu		98,5 × 62,3 × 6,4 cm	95,2 × 58,1 × 7,4 cm	81,1 × 50,7 × 6,5 cm	76,4 × 47,5 × 7,3 cm
Hmotnost (Přibl.)
sc stolním stojancm		17,8 kg	14,9 kg	12,7 kg	11,1 kg
bez stolního stojanu		14,9 kg	12,7 kg	10,7 kg	9,1 kg
Dodané příslušenství		Viz „Kontrola příslušenství“ (strana 3).
Volitelné příslušenství		Konzola pro upcvnění na zed: SU-WL500
Název modelu KDL- 55EX715 46EX715/			46EX716/46EX717/46EX718/46EX719	40EX715/40EX716/40EX717/40EX718/40EX719	32EX715/32EX716/32EX717/32EX719
Napájení a jiné
Požadavky na napájení		220 V – 240 V AC, 50 Hz
Velikost obrazovky(úhlopříčka)		Přibl. 138,8 cm/55 palců	Přibl. 116,8 cm/46 palců	Přibl. 101,6 cm/40 palců	Přibl. 80,1 cm/32 palců
Rozlišení obrazu		1 920 bodů (vodorovně) × 1 080 linek (svisle)
Spotřeba baterií	v režimu„Domov“/„Standardní“	101 W 86 W 84 W 52 W
	v režimu„Obchod“/„Živý“	141 W 120 W 114 W 73 W
Spotřeba energie vpohotovostním režimu*1		0,2 W (15 W když je„Rychlé spuštění“ nastaveno na „Zap“)	0,2 W (13 W když je „Rychlé spuštění“ nastaveno na „Zap“)
Průměrná roční spotřebaenergie*2		147 kWh 126 kWh 123 kWh 76 kWh
Rozměry (Přibl.) (š × v × h)
se stolním stojancm		127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm
bez stolního stojanu		127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm
Hmotnost (Přibl.)
se stolním stojanem		26,1 kg 18,6 kg 15,4 kg 10,8 kg
bez stolního stojanu		21,8 kg 16,3 kg 13,2 kg 8,8 kg
Dodané příslušenství		Viz „Kontrola příslušenství“ (strana 3).
Volitelné příslušenství		Konzola pro upevnění na zed: SU-WL500

*1 Specifikovaná spotřeba energie v pohotovostním režimu je dosažena po dokončení nezbytných vnitřních procesů televizoru.
^*2 4 hodiny denně a 365 dnů v týdnu

1 = 2

• Úspora energie
  – když snížíte podsvícení (jas obrazovky), sníží se spotřeba energie.
  – nastavení „Ekologické“ (např. „Spořič energie“, „Vypnutí nečinného televizoru“) vám umožňuje snížit spotřebu energie a šetří vaše peníze.
  – pokud televizor vypnete pomocí ENERGY SAVING SWITCH (pouze u některých modelů), je spotřeba energie téměř nulová.

Design a specifikace mohou být změněny bez předchozího upozornění.

Instalace příslušenství (nástěnný montážní rám)

Sdělení zákazníkům:

Kvůli ochraně výrobku a z bezpečnostních důvodů společnost Sony důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se instalovat jej sami.

Sdělení prodejcům Sony a autorizovaným dodavatelům:

Důsledně dbejte na bezpečnost během instalace, pravidelnou údržbu a prohlídku výrobku.

Váš televizor lze nainstalovat pomocí konzoly pro upevnění na zed SU-WL500 (prodávána samostatně).

• Aby byla instalace provedena správně, sledujte pokyny dodané s konzolou pro montáž na zed.
• Viz „Odmontování stolního stojanu z televizoru“ (strana 7).

4

- Umístěte televizor na stolní stojan a zajistěte montážní závěs.

– Vjmuté šrouby uschovejte na bezpečném místě mimo dosah dětí.

- Chcete-li znovu připevnit stolní stojan, vložte odstraněné šrouby zpět do původních otvorů na zadní straně televizoru.

Před instalací odstraňte šrouby (pouze modely 55EX715 a EX709/ EX708/EX707/EX706/ EX705) Čtvercový otvor Šroub (+PSW 6 x 16) Montážní závěs

K instalování výrobku je zapotřebí dostatečná zkušenost, zejména k určení pevnosti zdi potřebné k udržení váhy televizoru. Připevnění výrobku na zed byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranční způsobené nesprávnou manipulací či instalací.

Tabulka rozměrů k instalaci televizoru

Kromě KDL-32EX719/ 32EX717/32EX716/ 32EX715/32EX709/ 32EX707/32EX706/ 32EX705/32EX605 Pouze KDL-32EX719/ 32EX717/32EX716/ 32EX715/32EX709/ 32EX707/32EX706/ 32EX705/32EX605 Dovlěžněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkredněkren A B C D E F G H G F H G

Bod středu obrazovky

Jednotky: cm

Název modelu KDL-	Rozměry obrazovky		Rozměr středu obrazovky	Délka jednotlivých motážních úhlů
				Úhel (0°)		Úhel (20°)
	A	B	C		D	E	F	G
60EX705	143,1 87,	7 3,1 48,3 11,	5 37,5 82,4 50,1
55EX715	127,8 76,	5 4,1 43,1 11,	3 35,2 71,9 45,2
52EX705	125,2 77,	5 8,2 48,3 11,	4 33,9 72,8 50,1
46EX719/46EX718/46EX717/46EX716/46EX715	108,5 65,	6 9,5 43,1 12,	1 32,3 61,6 45,4
46EX709/46EX708/46EX707/46EX706/46EX705	111,8 69,	8 12,1 48,3 11,	1,4 31,3 65,6 50,1
40EX719/40EX718/40EX717/40EX716/40EX715	95,2 58,	13,3 43,1 12,	1 29,7 54,6 45,4
40EX709/40EX708/40EX707/40EX706/40EX705	98,5 62,	3 15,8 48,3 11,	4 28,7 58,5 50,1
40EX605	95,2 58,	1 13,3 43,1 12,	0 29,7 54,6 45,4
32EX719/32EX717/32EX716/32EX715	76,4 47,	5 18,5 43,1 12,	1 26,0 47,3 45,4
32EX709/32EX707/32EX706/32EX705	81,1 50,	7 19,7 45,9 11,	5 25,7 49,7 47,8
32EX605	76,4 47,	5 18,5 43,1 12,	0 26,0 47,3 45,4

Obrázky ve výše uvedené tabulce se mohou mírně lišit v závislosti na instalaci.

UPOZORNĚNÍ

Zed, na kterou bude televizor nainstalován, by měla unést nejméně čtyřnásobek váhy televizoru. Pro informaci o jeho hmotnosti viz „Specifikace“ (strana 12).

Nákres/tabulka umístění šroubů a závěsů

Název modelu Umístění šroubů Umístění závěsů
KDL-60EX705KDL-55EX715	e, j	a
KDL-52EX705KDL-46EX719/46EX718/46EX717/46EX716/46EX715KDL-46EX709/46EX708/46EX707/46EX706/46EX705KDL-40EX719/40EX718/40EX717/40EX716/40EX715KDL-40EX709/40EX708/40EX707/40EX706/40EX705KDL-40EX605		b
KDL-32EX719/32EX717/32EX716/32EX715KDL-32EX709/32EX707/32EX706/32EX705KDL-32EX605	f, j c

Umístění šroubů

Instalace závěsu televizoru.

Umístění závěsů

Instalace televizoru na základní konzolu.

Bezpečnostní informace

Instalace/Nastavení

Televizor instalujte a používejte podle dále uvedených pokynů, zabráníte tak nebezpečí požáru, úrazu elektrickým proudem nebo poškození anebo zranění.

Instalace

• Televizor musí být instalován v blízkosti snadno prístupné zásuvky.
• Televizor umístěte na stabilní rovný povrch.
• Instalaci na stěnu smí provést jen kvalifikovaný servisní technik.
  •Z bezpečnostních důvodů důrazně doporučujeme používání příslušenství Sony včetně:

-Nástěnného montážního rámu SU-WL500

- Při připevňování montážních háků k televizoru je nutné použít šrouby dodávané spolu s nastěnným montážním rámcm. Tyto šrouby jsou vyrobeny tak, aby měly délku 8 mm až 12 mm, měřeno od připevňovací plochy montážního háku. Průměr a délka šroubů se liší podle modelu nástěnného montážního rámu.

Použití jiných šroubů může mít za následek vnitřní poškození televizoru nebo způsobit jeho pád apod.

8 mm - 12 mm

Šroub (dodávaný spolu s nástěnným montážním rámem)

Montážní hák Připevnění háku k zadní straně televizoru

Přeprava

•Před přemístěním televizoru odpojte všechny kabely.
•K prénosu velkého televizoru jsou nutné dvě nebo tři osoby.
- Přenášite-li televizor v rukou, držte jej jako na obrázku vpravo. Netlačte na LCD panel a rám okolo obrazovky.
- Při zvedání nebo prénášení televizoru jej pevně držte za spodní část.
- Při prěnášení televizoru dbejte na to, aby do ničeho nenarazil, nebo nadměrné nevibroval.
- Jestliže vezete televizor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu.

Větrání

• Nikdy nezakrývejte větrací otvory, ani nic nezasunujte do skříně televizoru.
• Okolo televizoru ponechte volný prostor jako na níže uvedeném obrázku.
• Důrazně doporučujeme použití nástěnného montážního rámu Sony, který zajišťuje dostatečnou cirkulaci vzduchu.

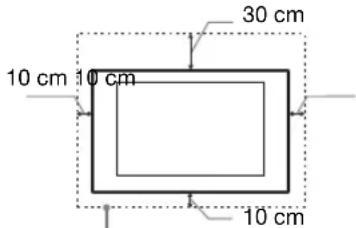

Instalace na stěně

10 cm 10 cm 30 cm 10 cm

Okolo televizoru ponechte nejméně takto veliký volný prostor.

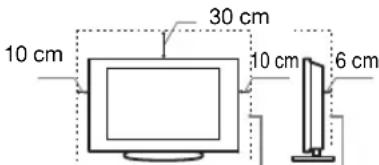

Instalace se stojanem

10 cm 30 cm 10 cm 6 cm

Okolo televizoru ponechte nejméně takto veliký volný prostor.

•K zajištění správného větrání a zabránění usazování nečistot a prachu:

-Nepokládejte televizor na plocho, neinstalujte ho obráceně, zadní částí dopředu nebo z boku.
-Neumíst'ujte televizor na polici, kobereček, postel nebo do skřině.
-Nezakrývejte televizor látkami jako záclonami, ani různými předměty, např. novinami.

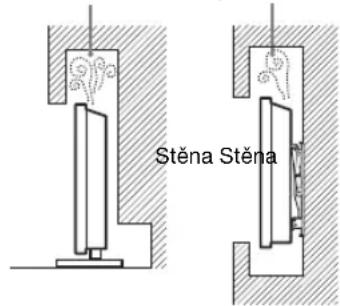

-Neinstalujte televizor tak, jak je uvedeno na obrázku.

Cirkulace vzduchu je zablokovaná.

Stěna Stěna

Sít'ový kabel

Se sit'ovým kabelem a zásuvkou zacházejte podle následujících pokynů, aby nedošlo k požáru, úrazu elektrickým proudem, poškození anebo zranění.

– Používejte pouze sít'ové kabely Sony, nikoli kabely jiných dodavatelů.
– Zasuňte zástrčku úplně do sít'ové zásuvky.
– Televizor používejte pouze v elektrické síti 220-240 V stř.

– Při pokládání kabelů nezapomeňte vytáhnout z bezpečnostních důvodů sít'ový kabel ze zásuvky a zkontrolujte, zda jste o kabely nezachytili nohama.
– Před prací na televizoru nebo před jeho stěhováním vytáhněte sít'ový kabel ze zásuvky.
– Sít'ový kabel musí být instalovaný v dostatečné vzdálenosti od tepelných zdrojů.
– Sít'ový kabel pravidelně vytáhněte ze zástrčky a vyčistěte ho. Pokud je zástrčka zaprášená a hromadí se na ní vlhkost, může se zhoršit její izolace a způsobit požár.

Poznámky

• Dodávaný sít'ový kabel nepoužívejte pro žádné jiné zařízení.
• Sit'ový kabel nesmí být nadměrně stlačený, ohnutý nebo zkroucený. Mohlo by dojít k poškození izolace nebo vodičů.
• Sít'ový kabel žádným způsobem neupravujte.
• Na sít'ový kabel nestavte nic těžkého.
• Při odpojování sít'ového kabelu ze zásuvky netahejte za sít'ový kabel.
• K jedné přívodní zásuvce nepřipojujte príliš mnoho spotřebičů.
  •Nepoužívejte uvolněné elektrické zásuvky.

Zakázané použití

Neinstalujte, ani nepoužívejte televizor v dále uvedených místech, prostředích, nebo situacích, protože televizor by mohl špatně fungovat, nebo by mohl způsobit požár, úraz elektrickým proudem nebo poškození majetku anebo zranční.

Umístění:

Venkovní prostor (na přímém slunečním svitu), na mořském břehu, lodi nebo jiném plavidle, v autě, v lékařských zařízeních, nestabilní umístění, v blízkosti vody, na dešti, ve vlhku nebo kouři.

Prostředí:

Horká, vlhká nebo nadměrně prašná místa; místa, na která se může dostat hmyz; tam, kde by mohl být televizor vystaven mechanickým vibracím, v blízkosti hořlavých předmětů (svíček apod.). Na televizor nesmí nic kapat nebo stříkat, ani na něm nesmí stát předměty naplněné tekutinami, jako např. vázy.

Situace:

Televizor nepoužívejte, máte-li vlhké ruce, je-li odstraněna skřiň televizoru, nebo s příslušenstvím, které výrobce nedoporučil. Během bourky s blesky odpojte TV od sit'ové zásuvky a antény.

Poškozené díly:

• Na televizor nic neházejte. Sklo na obrazovce se může poškodit a způsobit vážný úraz.
• Jestliže povrch televizoru praskne, nedotýkejte se ho a nejprve vytáhněte kabel ze zásuvky. Jinak by mohlo dojít k úrazu elektrickým proudem.

Když televizor nepoužíváte

• Jestliže televizor nebudete několik dní používat, odpojte ho z bezpečnostních důvodů a kvůli ochraně životního prostředí od sítě.
• Pokud televizor jen vypnete, není odpojený od napájecí sítě; k úplnému odpojení od sítě vytáhněte proto zástrčku ze zásuvky.
• Některé televizory jsou však vybaveny funkcemi, které ke správnému fungování vyžadují ponechání v klídovém stavu.

Pro děti

• Nedovolte dětem, aby na televizor lezly.
- Príslušenství malých rozměrů uschovejte mimo dosah dětí, aby ho nemohly omylem spolknout.

Pokud dojde k následujícímu problému ...

Pokud dojde k následujícímu problému, vypněte televizor a okamžitě vytáhněte přívodní kabel ze zásuvky.

Požádejte svého prodejce nebo servisní středisko Sony o prohlídku televizoru kvalifikovaným servisním technikem.

Když:

– Přívodní kabel je poškozený.
– Sít'ová zásuvka je uvolněná.
– Televizor je poškozený pádem na zem, nárazem nebo tím, že na něj něco spadlo.
– Otvory skříně propadl nějaký předmět, nebo se do něj vylila nějaká tekutina.

Varování

Z důvodu zamezení rizika požáru uchovávejte tento produkt vždy z dosahu svíček nebo jiných zdrojů otevřeného ohně.

Upozornění

Sledování televizoru

-Televizor sledujte za mírného osvětlení, protože sledování televizoru při slabém světle nebo po dlouhou dobu namáhá oči.
- Používáte-li sluchátka, nastavte hlasitost tak, aby zvuk nebyl příliš silný, protože byste si mohli poškodit sluch.

LCD obrazovka

• I když je LCD obrazovka vyrobena vysoce presnou technologií a 99,99 % nebo více pixelů funguje správně, mohou se trvale objevovat černé nebo jasné světelné body (červené, modré nebo zelené). Je to způsobeno strukturálními vlastnostmi LCD obrazovky a nejedná se o závadu.
- Netlačte na přední filtr, ani po něm neškrábejte, a na horní plochu televizoru nepokládejte žádné předměty. Obraz by pak mohl být nerovnoměrný nebo by se LCD obrazovka mohla poškodit.
•Budete-li televizor používat na chladném místě, může se v obraze zobrazit skvrna, nebo obraz ztmavne. Nejde o poruchu televizoru. Tento jev po zvýšení okolní teploty zmizí.
- Při nepřetržitém zobrazení statických obrazů může dojít ke vzniku „duchů“. Po chvíli by se měl tento stav zlepšit.
•Během provozu televizoru se obrazovka i skřín přístroje zahřívají. Neznamená to ale funkční poruchu televizoru.
•LCD obrazovka obsahuje malé množství tekutých krystalů. Některé zářivkové trubice použité v tomto televizoru obsahují rovněž rtut'. Při její likvidaci se řídte místními nařízeními a předpisy.

Zacházení s povrchem obrazovky/skřínky televizoru a jeho čištění

Před čištěním se ujistěte, že jste televizor odpojili vytažením kabelu ze zásuvky.

Abyste predešli zhoršení stavu materiálu nebo svrchní vrstvy obrazovky, dodržujte následující opatření.

• Prach z povrchu obrazovky/skříňky opatrně stírejte měkkým hadříkem. Nepodaří-li se prach takto odstranit, setřete jej jemným hadříkem mírně navlhčeným slabým roztokem rozředěného čisticího prostředku.
  • Vodu ani čistící prostředek nestříkejte přímo na televizor. Mohla by stéct do spodní části obrazovky nebo vnějších částí a způsobit poruchu.
  •Nikdy nepoužívejte jakýkoli typ drsné houbičky, zásadité/kyselé čistící prostředky, brusné prášky ani těkavá rozpouštědla jako alkohol, benzen nebo insekticidy. Při použití těchto materiálů nebo při delším kontaktu s prýžovými nebo vinylovými materiály může dojít k poškození povrchu obrazovky a materiálu skřínky.
  •K zajištění správného větrání doporučujeme pravidelné vysávání větracích otvorů.
• Je-li třeba seřídit úhel televizoru, pohybujte televizorem pomalu tak, aby nespadl nebo neskľouzl ze stojanu.

Volitelné zařízení

• Volitelná zařízení nebo jiná zařízení vysílající elektromagnetické záření neinstalujte příliš blížko televizoru. Jinak by mohlo dojít ke zkreslení obrazu anebo šumu.
• Tento produkt byl testován a shledán vhodným limitům stanoveným direktívou EMC pro použití připojovacích kabelů kratších než 3 metry.

Baterie

• Při vkládání baterií dodržte správnou polaritu.
  •Nepoužívejte různé typy baterií, ani nemíchejte současně staré a nové baterie.
• Baterie likvidujte způsobem, který chrání životní prostředí. V některých oblastech je nutné likvidovat baterie podle předpisů. Informujte se prosím u příslušných úřadů.
  •S dálkovým ovladačem zacházejte opatrně. Nepouštějte ho na zem, nešlapte po něm, ani na něj nestříkejte žádnou tekutinu.
• Neukládejte dálkový ovladač na místo v blízkosti tepelných zdrojů, nebo na místo vystavené působení přímého slunečního svitu, nebo do vlhké místnosti.

Likvidace televizoru

Likvidace nepotřebného elektrického a elektronického zařízení (platné v Evropské unii a

dalších evropských státech uplatňujících oddělený systém sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete zachovat přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úradu, podniku pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Nakládání s nepotřebnými bateriemi (platí v Evropské unii a dalších evropských

státech využívajících systém odděleného sběru)

Tento symbol umístěný na baterii nebo na jejím obalu upozorňuje, že s baterii opatřenou tímto označením by se nemělo nakládat jako s běžným domácím odpadem. Symbol nacházející se na určitých typech baterii může být použit v kombinaci s chemickou značkou. Značky pro rtuť (Hg) nebo olovo (Pb) jsou přídány, pokud baterie obsahuje vice než 0,0005% rtuti nebo 0,004% olova. Správným nakládáním s těmito nepotřebnými bateriemi pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, k nímž by mohlo docházet v případech nevhodného zacházení s vyřazenými bateriemi. Materiálová recyklace pomůže chránit přírodní zdroje. V případě, že výrobek z důvodů bezpečností, funkce nebo uchování dat vyžaduje trvalé spojení s vloženou baterií, je třeba, aby takovouto baterii vyjmul z přístroje pouze kvalifikovaný personál. K tomu, aby s baterií bylo správně naloženo, předejte výrobek, který je na konci své životnosti na místo, jenž je určené ke sběru elektrických a elektronických zařízení za účelem jejich recyklace. Pokud jde o ostatní baterie, prosím, nahlédněte do té části návodu k obsluze, která popisuje bezpečné vyjmutí baterie z výrobku.

Nepotřebnou baterii odevzdejte k recyklaci na příslušné sběrné místo. Pro podrobnčjší informace o recyklaci tohoto výrobku či baterii kontaktujte, prosím, místní obecní úřad, firmu zabezpečující místní odpadové hospodářství nebo prodejnu, kde jste výrobek zakoupili.

Úvod

DV3 je registrovaná ochranná známka projektu DVB.

DiSEqC™ je ochranná známka spoločnosti EUTELSAT.

Obsah

Vkladanie batérií do dial'kového ovládača....3

Inštalácia

Montáž stolového stojana (okrem modelu KDL-60EX705)......4

Pripojenie antény/káblového prijímača/rekordéra (napr. DVD rekordér) ....4

Technické parametre....12

Dial'kový ovládač (1)

Stolový stojan (1)*2

(okrem modelu KDL-60EX705)

Upevňovacie skrutky pre stojan (M5 × 16) (4)

(okrem modelu KDL-60EX705)

Montážne skrutky pre stojan (M5 × 16) (4)

(len modely KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 a KDL-40/32EX605)

*1 V prípade modelov KDL-46EX719, KDL-46EX718, KDL-46EX717, KDL-46EX716, KDL-55/46EX715, KDL-46EX709, KDL-46EX708, KDL-46EX707, KDL-46EX706 a KDL-60/52/ 46EX705 je zadný kryt stojana od výroby pripevnený k stojanu.

*2 V prípade modelov KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 a KDL-40/32EX605 zmontujte stolový stojan montážnymi skrutkami (dodávajú sa). Informácie o montáži stolového stojana nájdete v brožúre dodanej so stojanom.

Vkladanie batérií do dial'kového ovládača

SONY

Montáž stolového stojana (okrem modelu KDL-60EX705)

• Ak používate elektrický skrutkovač, utahovací moment nastavte približne na 1,5 N·m {15 kgf·cm}.

4V prípade modelov KDL-40/ 32EX719, KDL-40EX718, KDL-40/ 32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/ 32EX709, KDL-40EX708, KDL-40/ 32EX707, KDL-40/32EX706, KDL-40/32EX705 a KDL-40/ 32EX605, keď sú všetky skrutky utiahnuté, pripojte zadný kryt stojana (dodáva sa) k stolovému stojanu.

Pripojenie antény/káblového prijímača/rekordéra (napr. DVD rekordér)

Pripojenie ku káblovému prijímaču/rekordéru (napr. DVD rekordéru) pomocou rozhrania SCART

Káblový prijímač/rekordér (napr. DVD rekordér)

Pripojenie ku káblovému prijímaču/rekordéru (napr. DVD rekordéru) pomocou rozhrania HDMI

Káblový prijímač/rekordér (napr. DVD rekordér)

Riadte sa pokynmi zobrazovanými na displeji.

Automatické ladenie satelitu:

Ak chcete zobrazif programového sprievodcu, v digitálnom režime stlačte tlačidlo GUIDE.

Stlačením tohto tlačidla možno zobrazit obrazovky rôznych funkcií a nastavení.

Mac OS Mac OS Mac OS

Tlačidlo OPTIONS

Skontrolujte, či kontrolka ⏻ (pohotovostný režim) bliká červeno.

Ked' kontrolka ⏻ (pohotovostný režim) bliká

Ked' kontrolka ⏻ (pohotovostný režim) nebliká

• Ak chcete znížif spotrebu energie
• ak znížit nastavenie podsvietenia (jas obrazovky), spotreba energie sa zníži.
  – „Eko“ nastavenia (napr. „Šetrič energie“, „Pohotovostný režim TV“) vám pomôžu znížit spotrebu energie a usporif tak peniaze znížením účtu za elektrickú energiu.
  – ked TV prijímač vypnete pomocou prepínača ENERGY SAVING SWITCH (iba niektoré modely), spotreba energie bude takmer nulová.

⚠ Informácie o bezpečnosti
