Tuotetyyppi	Kiinteä VoIP-puhelin
Tuotemerkki	Doro
Malli	PhoneEasy 337ip
Mitat	175 mm x 175 mm x 60 mm
Paino	750 g
Virtalähde	Verkkolaite 5 V DC vaihdettavilla pistotulpilla (EU, UK)
Verkkoyhteys	Ethernet (RJ45) VoIP:lle
Näyttö	Digitaalinäyttö, jossa näkyy kello ja puhelun kesto
Päätoiminnot	VoIP-puhelut, handsfree, esivalinta, vastaamaton puhelu, puheluloki (15 saapunutta + 15 soitettua)
Luettelo	Enintään 30 tietuetta, haku ensimmäisen kirjaimen perusteella, muokkaus ja poisto
Puhelumuisti	15 viimeistä saapunutta ja soitettua puhelua aikaleimoilla
Handsfree	Aktivointi omalla painikkeella merkkivalolla
Äänenvoimakkuuden vahvistus	+15 dB puhelun aikana, säädettävä "Aina päällä" -tilassa kuulovammaisille
Kuulokojeen yhteensopivuus	Kyllä, T-tila
Suorat muistipainikkeet	3 painiketta A/B/C pikavalintanumeroille
R-painike	Puhelun siirtoon PBX-järjestelmässä
Melodia ja sävy	Säädöt liukukytkimillä pohjassa (melodia) ja oikealla sivulla (sävy)
Luurin äänenvoimakkuus	Säätö luurin alla; lisäsäätö sävylle (bassot/diskantit)
Soittoäänen voimakkuus	Sivuliukukytkimellä
Seinäkiinnitys	Seinäkiinnitystuki mukana, ruuviväli 83 mm
Takuu	2 vuotta (Ranska) – osat ja työ, ei koske epänormaalia käyttöä

Usein kysytyt kysymykset - PhoneEasy 337ip DORO

Kuinka PhoneEasy 337ip -puhelin kytketään?

Liitä kierteinen johto luuriin ja puhelimen merkittyyn liitäntään. Yhdistä Ethernet-kaapeli seinäpuhelinpistorasiaan ja puhelimen takaosan NET-liitäntään. Kytke verkkolaite pistorasiaan ja puhelimen 5 V DC -liitäntään.

Kuinka luurin äänenvoimakkuutta säädetään?

Luurin äänenvoimakkuus säädetään luurin alla olevalla liukukytkimellä. Saadaksesi 15 dB lisävahvistuksen, paina äänenvoimakkuuden vahvistuspainiketta puhelun aikana. Merkkivalo syttyy.

Kuinka numero tallennetaan luetteloon?

Pidä -painiketta painettuna, kunnes kursori vilkkuu. Syötä nimi (max 12 merkkiä), paina ▽, syötä numero (max 31 numeroa), ja paina √ vahvistaaksesi.

Kuinka handsfree-toimintoa käytetään?

Paina -painiketta aktivoidaksesi handsfree-tilan (LED syttyy). Valitse numero. Lopettaaksesi paina uudelleen. Puhelun aikana nosta luuri vaihtaaksesi kaiuttimesta luuriin.

Kuinka puhelulokia tarkastellaan?

Paina ▼-painiketta (puheluloki). Käytä △/▽ selataksesi 15 viimeistä saapunutta (K) ja soitettua (→) puhelua. Soittaaksesi nosta luuri tai paina √.

Kuinka soittoääntä säädetään?

Soittoäänen melodia ja sävy säädetään puhelimen pohjassa olevilla liukukytkimillä. Soittoäänen voimakkuus säädetään puhelimen oikealla sivulla olevalla kytkimellä.

Onko puhelin yhteensopiva kuulokojeen kanssa?

Kyllä, tämä puhelin on yhteensopiva kuulokojeiden kanssa. Valitse kuulokojeestasi T-tila aktivoidaksesi yhteensopivuuden.

Kuinka puhelin kiinnitetään seinään?

Poraa kaksi reikää pystysuunnassa 83 mm välein, asenna ruuvit jättäen ne noin 5 mm ulos. Aseta seinäkiinnitystuki puhelimeen kytkemällä kielekkeet uriin, ja ripusta puhelin ruuveihin. Käännä luurin pidike pystyasentoa varten.

Mitä tehdä, jos puhelin ei toimi?

Tarkista ensin liitännät: kierteinen johto, Ethernet-kaapeli ja verkkolaite. Varmista, että VoIP-verkko on määritetty (oletuksena DHCP). Jos ongelma jatkuu, ota yhteyttä jälleenmyyjään kuitin kera 2 vuoden takuun puitteissa.

Kuinka verkko määritetään VoIP:lle?

Pidä ✉ painettuna 3 sekuntia päästäksesi valikkoon. Navigoi △/▽ valitaksesi Verkko. Valitse DHCP (suositeltu), PPPoE tai Staattinen. Jos staattinen, syötä IP-osoite, aliverkko, oletusyhdyskäytävä ja DNS. Vahvista √.

KÄYTTÖOHJE PhoneEasy 337ip DORO

1. Verkkovirta-adapterin liitäntä
2. Luurin pidike
3. Näppäimet
4. Luurijohdon liitäntä
5. Luurin äänenvoimakkuus
6. R-painike
7. Äänenvoimakkuuden tehostus
8. Puhelutiedot / OK
9. Poista

10. Ethernet liitäntä

11. Soittomelodia

12. Soittoäänen voimakkuus
13. Pikavalintanäppäimet
14. Puhelinmuistio
15. Luurin ääni
16. Kaiuttimen äänenvoimakkuus
17. Kaiutintoiminto
18. YLÖS/ALAS
19. Tulevan/uuden puhelun merkkivalo

Français

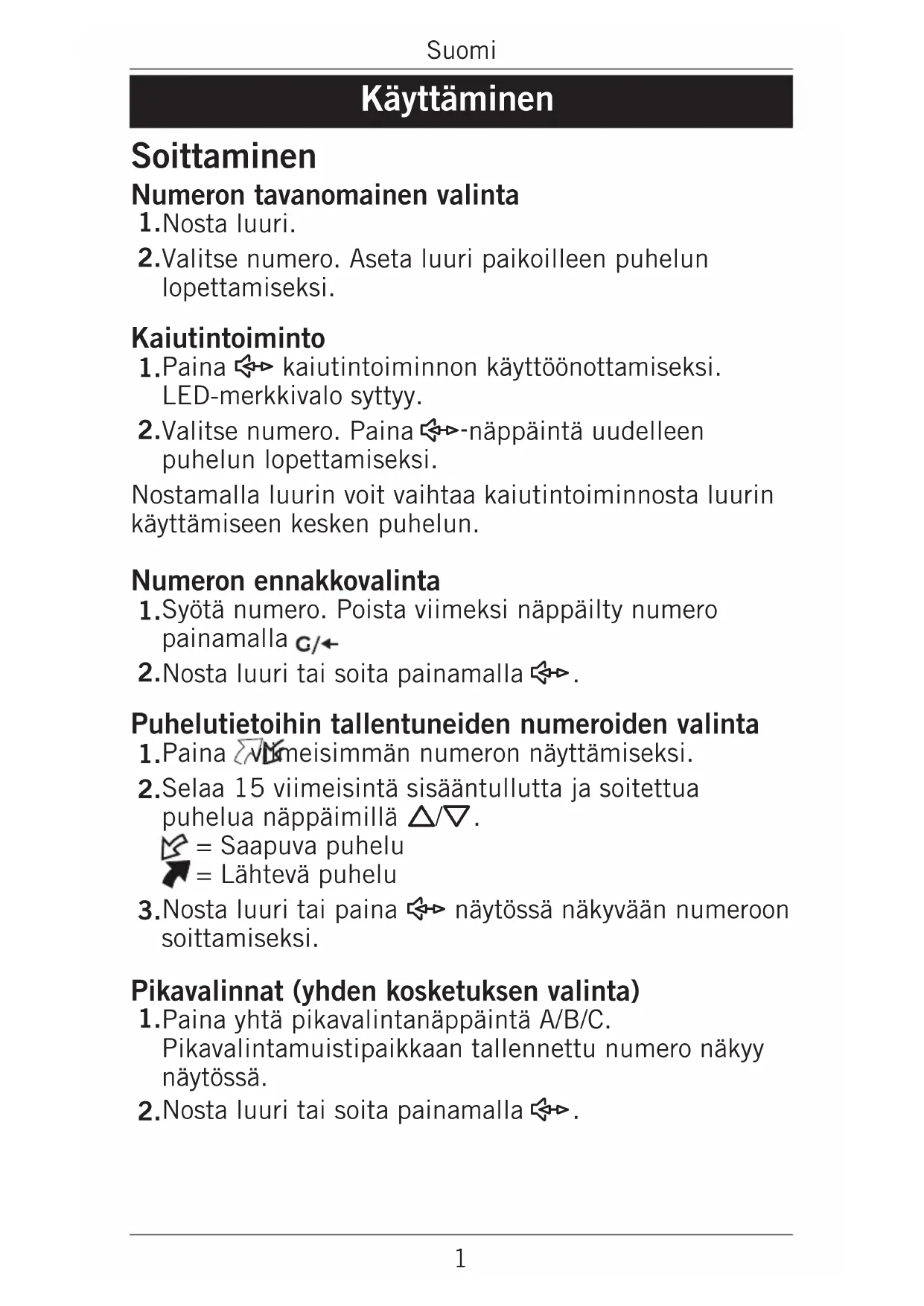

Numeron tavanomainen valinta

1. Nosta luuri.
2. Valitse numero. Aseta luuri paikoilleen puhelun lopettamiseksi.

Kaiutintoiminto

1. Paina kaiutintoiminnon käyttöönottamiseksi. LED-merkkivalo syttyy.
2. Valitse numero. Paina näppäintä uudelleen puhelun lopettamiseksi.

Nostamalla luurin voit vaihtaa kaiutintoiminnosta luurin käyttämiseen kesken puhelun.

Numeron ennakkovalinta

1.Syötä numero. Poista viimeksi näppäilty numero painamalla G/←
2. Nosta luuri tai soita painamalla ↙.

Puhelutietoihin tallentuneiden numeroiden valinta

1. Paina vmeisimmän numeron näyttämiseksi.
2. Selaa 15 viimeisintä sisääntullutta ja soitettua puhelua näppäimillä △/▽.

= Saapuva puhelu = Lähtevä puhelu

1. Nosta luuri tai paina ↩näytössä näkyvään numeroon soittamiseksi.

Pikavalinnat (yhden kosketuksen valinta)

1. Paina yhtä pikavalintanäppäintä A/B/C. Pikavalintamuistipaikkaan tallennettu numero näkyy näytössä.
2. Nosta luuri tai soita painamalla

Puhelinmuistion numeroiden valinta

1. Paina 📄 puhelinmuistion avaamiseksi.
2. Selaa puhelinmuistiota näppäimillä △/▽ tai valitse etsimäsi nimen ensimmäinen merkki (ks. Näppäimistön merkit).
3. Nosta luuri tai soita painamalla

Puheluun vastaaminen

Nosta luuri sisääntulevaan puheluun vastaamiseksi, tai paina ↔, kun haluat käyttää kaiutintoimintoa vastatessasi puheluun.

Soittoääni

Soittoääntä, sen voimakkuutta ja melodiaa voidaan vaihtaa ja säätää puhelimen alapuolella olevien säätimien avulla.

Soittomelodia

Soittoääni

Soittoäänen voimakkuutta voi säätää puhelimen oikealla puolella olevalla säätimellä.

Äänenvoimakkuuden säätö

Kaiuttimen äänenvoimakkuutta voi säätää puhelimen oikealla puolella olevalla säätimellä.

Luurin äänenvoimakkuuden säädin sijaitsee luurin alapuolella.

Kuulolaitteet

Tätä puhelinta voidaan käyttää yleisimpien kuulolaitteiden. Valitse T-tila kuulolaitteesta toiminnon käyttämiseksi.

Äänenvoimakkuuden tehostus

Luurin äänenvoimakkuutta voidaan nostaa 15 dB painamalla puhelun aikana Äänenvoimakkuuden tehostus -näppäintä. Näppäimen LED-merkkivalo syttyy. Äänenvoimakkuuden tehostus lakkaa, kun näppäintä painetaan uudelleen tai puhelu lopetetaan.

Varoitus!

Puhelimen äänenvoimakkuus voi tällä asetuksella olla erittäin suuri. Tehostustilan käyttöä suositellaan ainoastaan huonokuuloisille käyttäjille.

Luurin ääni

Puheääntä (basso/diskantti) voidaan säätää selkeämmäksi puhelimen oikealla puolella olevalla luurin äänen säädöllä. HUOMIO! Toimii vain voimakkaan vahvistuksen ollessa käytössä.

Näppäimistön merkit

Puhelinmuistioon voidaan tallentaa jopa 30 nimeä ja numeroa.

Numeroiden tallentaminen puhelinmuistioon

1. Paina 📄-näppäintä niin pitkään, että näyttöön ilmestyy vilkkuva kohdistin.
2. Näppäile nimi (enintään 12 merkkiä) (ks. Näppäimistön merkit). Poista merkintä painamalla pitkään cnäppäintä.
3. Painamalla ▽. Vilkkuva kohdistin ilmestyy näytön toiselle riville.
4. Näppäile puhelinnumero (enintään 31 merkkiä). Poista merkintä painamalla pitkään cnäppäintä.
   5.Vahvista painamalla -näppäintä.
5. Tallenna toinen numero toistamalla vaiheet 2–5, tai poistu painamalla pitkään cnëppäintä.

Numeroiden poistaminen puhelinmuistiosta

1. Paina 📄 puhelinmuistion avaamiseksi.
2. Selaa puhelinmuistiota näppäimillä △/▽ tai valitse etsimäsi nimen ensimmäinen merkki.
3. Poista merkintä painamalla pitkään cnäppäintä.

Puhelinmuistion numeroiden muuttaminen

1. Paina 📄 puhelinmuistion avaamiseksi.
2. Selaa puhelinmuistiota näppäimillä △/▽ tai valitse etsimäsi nimen ensimmäinen merkki.
3. Paina 📄-näppäintä niin pitkään, että näyttöön ilmestyy vilkkuva kohdistin.
4. Käytä chäppäintä ja numeronäppäimiä vanhan tiedon poistamiseksi ja uuden tiedon lisäämiseksi.
5. Paina ▽. Vilkkuva kohdistin ilmestyy näytön toiselle riville.
6. Käytä chäppäintä ja numeronäppäimiä vanhan tiedon poistamiseksi ja uuden tiedon lisäämiseksi.
   7.Vahvista painamalla näppäintä.

Pikavalintanumeroiden tallentaminen

1. Paina yhtä pikavalintanäppäintä A/B/C.
2. Paina 📄-näppäintä niin pitkään, että näyttöön ilmestyy vilkkuva kohdistin.
3. Näppäile nimi (enintään 12 merkkiä) (ks. Näppäimistön merkit). Poista merkintä painamalla pitkään cnäppäintä.
4. Painamalla ▽. Vilkkuva kohdistin ilmestyy näytön toiselle riville.
5. Näppäile puhelinnumero (enintään 31 merkkiä). Poista merkintä painamalla pitkään g- näppäintä.
   6.Vahvista painamalla -painiketta.
6. Toista vaiheet 1-6 numeroiden tallentamiseksi muihin pikavalintanäppäimiin.

Pikavalintanumeroiden poistaminen

1. Paina yhtä pikavalintanäppäintä A/B/C.
2. Poista merkintä painamalla pitkään cnäppäintä.

Soittajan tiedot ja puhelutiedot

Soittajan tietojen avulla näet kuka soittaa ennen kuin vastaat puheluun. Sen avulla näet myös kuka on soittanut, jos et ole voinut vastata puhelimeen.

Ota huomioon!

Soittajan tiedot näyttävä toiminto on tilattava.

Lisätietoja saat teleoperaattoriltasi.

Puhelutietoihin tallentuvat viimeisimmät 15 sisääntulevaa ja 15 soitettua puhelua. Näytössä sisääntulevat (vastatut ja vastaamattomat) puhelut ilmoitetaan Merkillä ja soitetut puhelut ilmoitetaan

merkillä.

Puhelutietojen selaaminen

1. Paina jin selaa sen jälkeen puhelutietoja
   Δ/∇ -näppäimillä. Jokaisen puhelun numero ja aika näytetään näytössä.

2. Poistu puhelutiedoista painamalla cnäppäintä.

Puhelutietoihin tallentuneiden numeroiden poistaminen

1. Paina jä selaa sen jälkeen puhelutietoja näppäimillä.
2. Poista valittu merkintä painamalla pitkään c↑← näppäintä.

Puhelutietoihin tallentuneiden tietojen kopioiminen puhelinmuistioon

1. Paina ja selaa sen jälkeen puhelutietoja näppäimillä.
2. Paina ✝ niin pitkään, että näyttöön ilmestyy vilkkuva kohdistin. Käytäc/¬näppäintä ja numeronäppäimiä vanhan tiedon poistamiseksi ja uuden tiedon lisäämiseksi.
3. Paina ▽. Vilkkuva kohdistin ilmestyy näytön toiselle riville.
4. Käytä chäppäintä ja numeronäppäimiä vanhan tiedon poistamiseksi ja uuden tiedon lisäämiseksi.
   5.Vahvista painamalla näppäintä.
5. Poistu painamalla cnäppäintä.

Puhelun ajastin

Puhelimen ollessa valmiustilassa näytössä näkyy kellonaika. Puhelun aikana näytössä näkyy puhelun ajastin, joka näyttää puhelun keston.

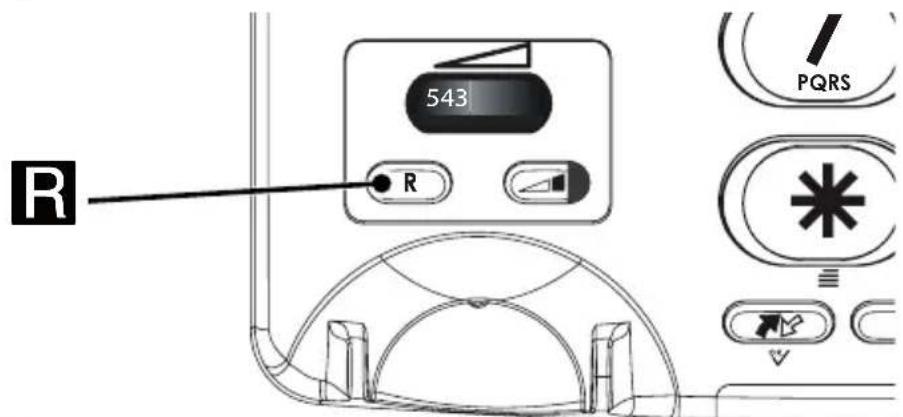

R-näppäin (R)

Paina R-näppäintä ja näppäile alanumero puhelun siirtämiseksi, jos käytössä on PBX-puhelinjärjestelmä. Paina C-painiketta poistuaksesi.

Asentaminen

Liitännät

1. Liitä kierteinen johto puhelimen luuriin ja puhelimen merkillä varustettuun liitäntään.
2. Kytke Ethernet-kaapeli verkkopistokkeeseen ja puhelimen takana olevaan NET-liitäntään.
3. Kytke verkkovirtasovitin pistorasiaan ja puhelimen DC 5V -liitäntään.

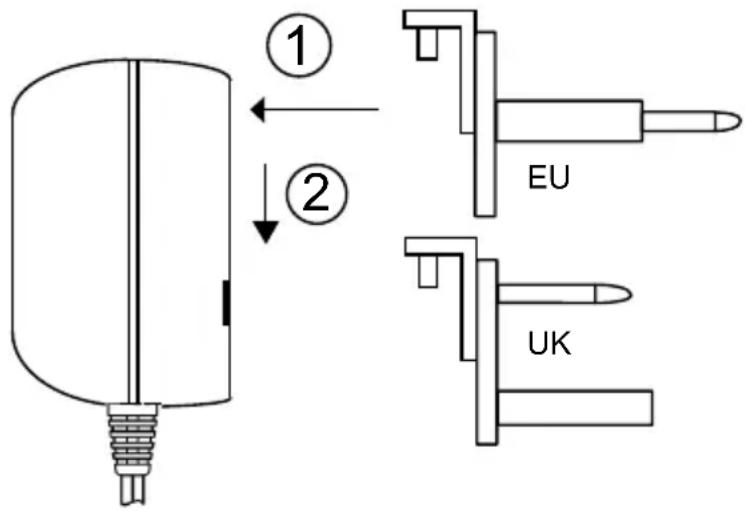

Vaihdettavat sovittimet

Verkkovirtasovittimessa on vaihdettava liitin.

1. Aseta sopiva liitin sovittimen aukkoon.
2. Paina sitä varovasti alaspäin. Sovitin on nyt käyttövalmis.

① ② EU UK

Perusasetusten ohjelmointi

Ennen puhelimen käyttöönottamista on ohjelmoitava seuraavat perusasetukset.

Lisätietoja asetuksista ja hallinnasta on Järjestelmänvalvojan ohjekirjassa.

Puhelin palaa valmiustilaan, jos 60 sekunnin aikana ei tehdä mitään tai kun painetaan C/←

1. Paina ja pidä painettuna ✝ noin 3 sekunnin ajan, kunnes näytöllä näkyy VALIKKO.
2. Selaa vaihtoehtoja △/▽-näppäimillä ja vahvista valinta painamalla 📄

Valinnat

1. Tila: Selaa △/▽-näppäimillä.

2. IP: Näyttää IP-osoitteen

3. MAC: Näyttää MAC-osoitteen
4. Ohjelmisto: Näyttää ohjelmistoversion

2.Asetukset: Selaa△/▽-näppäimillä ja vahvista valinta painamalla

• Kieli: Valitse kieli
  • Aika: Aseta Aikavyöhyke ja Ajan esitystapa
  • DND: Ota käyttöön tai pois käytöstä Ei saa häiritä.
• Boost: PÄÄLLE/Aina/POIS

PÄÄLLE=Tavallisesti käytetään asetusta.

AINA = Käytettäessä asetusta voimakas vahvistus jää käyttöön puhelun päätyttyä. Tämän asetuksen saa ottaa käyttöön vain, jos kaikilla puhelinta käyttävillä henkilöillä on kuulonalenema ja he tarvitsevat voimakasta vahvistusta.

POIS = Voimakas vahvistus deaktivoitu.

3.Tili: Selaa △/▽-näppäimillä ja vahvista valinta painamalla

1. Näyttönimi: Aseta näyttönimi
2. Käyttäjän nimi: Aseta käyttäjän nimi
3. Tili: Aseta käyttäjänimi
4. Salasana: Aseta salasana

5. SIP-välityspalvelin: Aseta SIP-välityspalvelinosoite

6. Verkko: Selaa △/▽ -näppäimillä ja vahvista valinta painamalla

- Verkko: Aseta DHCP/PPPoE/Staattinen Jos PPPoE, aseta sitten Käyttäjä ja Salasana Jos Staattinen, aseta sitten.

1. IP: Asettaa Internet-osoitteen.
2. Verkon maski: Asettaa aliverkon maskin.
3. Yhdyskäytävä: Asettaa yhdyskäytävän (reititin) osoitteen.
4. DNS1: Asettaa ensisijaisen DNS-palvelimen IP-osoitteen.
5. DNS2: Asettaa toissijaisen DNS-palvelimen IP-osoitteen.

Seinäkiinnitys

Puhelin voidaan myös kiinnittää seinälle puhelimen mukana tulevan seinäkiinnittimen ja kahden ruuvin avulla (ruuvit eivät sisälly pakkaukseen).

Varoitus!

Varmista ennen poraamista, että valitsemasi seinän sisällä ei ole sähköjohtoja tai vesi- tai kaasuputkia.

1. Poraa seinään kaksi reikää, 83 mm pähän toisistaan päällekkäin.
2. Kiinnitä ruuvit paikoilleen siten, että ne työntyvät seinästä ulospäin noin 5 mm.
3. Irrota luurin kytkentä ja luuri.

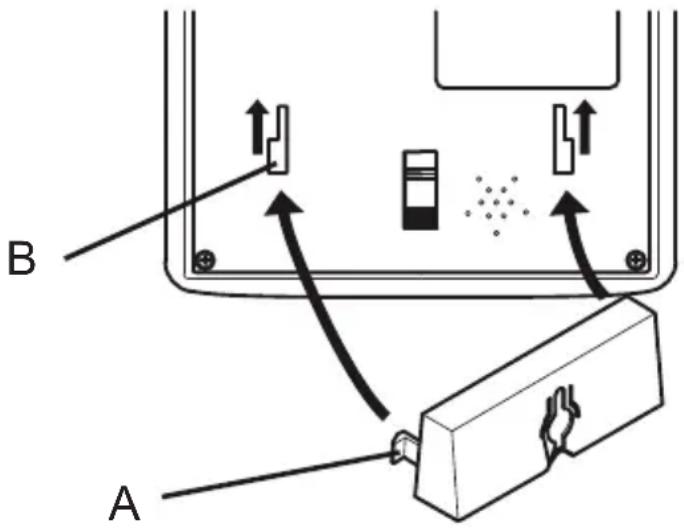

4. Aseta kannattimen ohjaintapit (A) puhelimen takana oleviin reikiin (B) liu'uta sen jälkeen kannatinta ylöspäin kunnes se napsahtaa paikalleen.

B A

5.Aseta puhelin siten, että seinällä olevat ruuvit kiinnittyvät kannattimen reikiin. Liu'uta sen jälkeen puhelinta alaspäin, kunnes se roikkuu ruuveista.

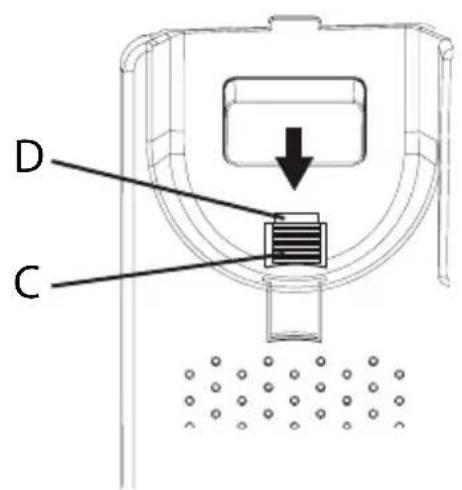

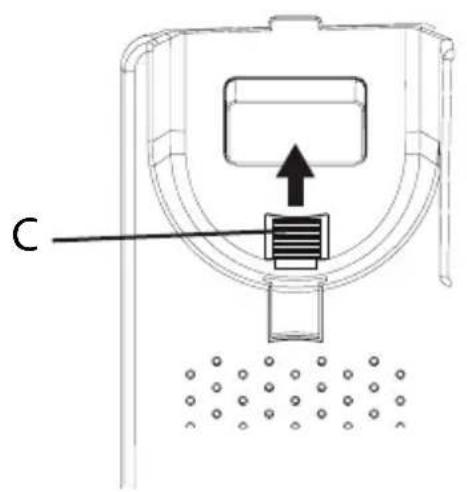

1. Irrota luurin pidike (C) painamalla sitä ylöspäin. Asenna se ylösalaisin siten, että sen pieni liuska (D) osoittaa ylöspäin. Pidike pitää luurin paikoillaan sen kannattimessa, kun puhelin on asennettu seinälle.

C

D C

1. Kiinnitä luuri uudelleen paikoilleen ja aseta se kannattimeen.

Ota huomioon!

Jos puhelinta käytetään myöhemmin pöytäpuhelimena, muista kääntää luurin pidike taas toisinpäin.

Huolto ja kunnossapito

Tämä puhelin on teknisesti kehittynyt laite. Sitä on käsiteltävä varovaisesti. Takuu ei ole voimassa, jos laitetta on käytetty epääasianmukaisesti.

• Suojaa puhelinta kosteudelta. Sade, kosteus ja kaikenlaiset nesteet syövyttävät elektroniikkapiirejä. Jos puhelin kastuu, irrota akku ja anna puhelimen kuivua kokonaan ennen akun asettamista takaisin paikoilleen.
• Älä käytä tai säilytä laitetta pölyisissä tai likaisissa paikoissa. Muutoin laitteen liikkuvat osat ja elektroniset komponentit voivat vaurioitua.
• Älä säilytä puhelinta lämpimissä paikoissa. Korkeat lämpötilat voivat lyhentää elektronisten laitteiden elinikää, vahingoittaa akkuja tai saada tietyt muoviosat vääntymään tai sulamaan.
• Älä säilytä puhelinta kylmissä paikoissa. Kun puhelin jälleen lämpenee normaaliin lämpötilaan, sen sisälle voi tiivistyä kosteutta, joka voi vaurioittaa elektroniikkapiirejä.
• Älä yritä avata puhelinta muulla kuin tässä käyttöohjeessa kuvatulla tavalla.
• Älä pudota puhelinta. Älä altista sitä iskuille tai tärinälle. Raju käsittely voi rikkoa piirilevyn ja hienomekaniikan.
• Älä puhdista puhelinta käyttämällä voimakkaita kemikaaleja.
• Pistorasian on oltava laitteen vieressä ja helposti käytettävissä.

Nämä neuvot koskevat puhelinta, akkua, verkkovirta-adapteria ja muita varusteita. Jos puhelin ei toimi oikein, ota yhteys laitteen ostopaikkaan. Takuuhuolto suoritetaan vain alkuperäistä kuittia tai laskukopiota vastaan.

Takuu ja tekniset tiedot

Tällä laitteella on yhden vuoden DORO-takuu. Mahdollisen käyttöhäiriön yhteydessä ota yhteys liikkeeseen, josta ostit laitteen. Takuuhuolto suoritetaan vain alkuperäistä ostokuittia tai laskukopiota vastaan. Takuu ei ole voimassa, jos vika johtuu onnettomuudesta tai siihen verrattavasta tapahtumasta, tehdyistä muutoksista, kosteuden tai nesteen pääsystä puhelimeen, hoidon laiminlyömisestä, ohjeiden vastaisesta käytöstä, huonosta hoidosta tai muusta ostajan toimenpiteestä. Takuu ei kata myöskään ukkosen aiheuttamia eikä muita sähköjännitteen vaihteluja. On suositeltavaa irrottaa laitteen liitännät ukkosen ajaksi.

HUOM! Tämä takuu ei kuluttajan oikeutta vedota kansallisen kuluttajasuojalain kuluttajan suojaksi säätämiin pakottaviin oikeuksiin.

Tekniset tiedot

Koko: 175 mm x 175 mm x 60 mm

Paino: 750 g

Vakuutus vaatimusten täyttämisestä

Doro vakuuttaa, että Doro PhoneEasy 337ip täyttää 1999/5/EY (R&TTE) ja 2002/95/EY (ROHS) -direktiivien tärkeimmät vaatimukset ja asiaankuuluvat säädökset.

Vakuutus on nähtävissä osoitteessa: www.doro.com/dofc

Utilisation

Passer un appel
