WCN65FLXH2G - Liesituuletin WHIRLPOOL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Keittiön liesituuletin
Merkki	Whirlpool
Malli	WCN65FLXH2G
Korkeus (cm)	13,3
Leveys (cm)	49,9 / 54,9 / 59,9 / 89,9
Syvyys (cm)	51
Poistoputken halkaisija (cm)	12,5
Valaistusteho (max)	2,5 W (LED, E14)
Rasvasuodattimen tyyppi	Metallinen, konepestävä
Hiilisuodattimen tyyppi	Aktiivihiili, ei pestävä, vaihdettava 4 kuukauden välein
Imutehojen lukumäärä	3 (minimi, keskitaso, maksimi)
Toiminnot	Keittotason valaistus, imurointi, poisto- tai kiertoilma-versio
Sähkönsyöttö	Katso tyyppikilpi (230 V ~50 Hz tyypillinen)
Vähimmäisetäisyys keittotasosta	50 cm (sähkö) / 65 cm (kaasu tai yhdistelmä)
Rasvasuodattimien huolto	Joka kuukausi, käsin tai konepesulla (nopea kierros, matala lämpötila)
Hiilisuodattimien huolto	Vaihto enintään 4 kuukauden välein
Lamppujen vaihto	LED 2,5 W max, E14
Turvallisuusstandardit	EN/IEC 60335-1, EN/IEC 60335-2-31
Suojausluokka	Luokka II (kaksoiseristys)
Alkuperämaa	Ei määritelty

Usein kysytyt kysymykset - WCN65FLXH2G WHIRLPOOL

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Sähköliesille vähimmäisetäisyys on 50 cm. Kaasu- tai yhdistelmäliesille se on 65 cm. Jos liesi ohjeissa mainitaan suurempi etäisyys, noudata sitä.

Miten metallinen rasvasuodatin puhdistetaan?

Rasvasuodatin on puhdistettava kerran kuukaudessa miedoilla pesuaineilla, käsin tai konepesussa matalassa lämpötilassa ja nopealla kierroksella. Konepesu voi aiheuttaa värimuutoksia vaikuttamatta suorituskykyyn.

Milloin hiilisuodatin on vaihdettava?

Aktiivihiilisuodatin on vaihdettava enintään 4 kuukauden välein. Sitä ei voi puhdistaa eikä regeneroida.

Miten liesituulettimen lampun vaihto tapahtuu?

Irrota sähkönsyöttö, varmista että lamput ovat kylmiä, irrota ritilä, vaihda lamppu 2,5 W max (E14) LED -lamppuun, ja asenna ritilä takaisin.

Miten liesituuletin asennetaan kiertoilma-versiossa?

Liesituuletin toimitetaan poistoilmaversiossa. Käyttääksesi sitä kiertoilma-versiossa, sinun on ostettava lisävarustesarja, joka sisältää hiilisuodattimen. Noudata asennusohjeita.

Mitä tehdä, jos liesituuletin ei toimi?

Tarkista ensin, ettei virtakatkosta ole ja että imuteho on valittu. Jos ongelma jatkuu, irrota pistoke noin 5 sekunniksi ja kytke uudelleen. Ota tarvittaessa yhteys huoltoon.

Miksi liesituulettimen teho on heikko?

Varmista, että valittu nopeus sopii savun määrään, keittiö on riittävästi tuuletettu, ja hiilisuodatin ei ole kyllästynyt (jos kiertoilmaversiossa).

Voiko liesituuletinta käyttää ilman rasvasuodatinta?

Ei, liesituuletinta ei saa koskaan käyttää ilman ritilää ja suodattimia oikein asennettuina. Se aiheuttaa palo- ja sähkövaaran.

Millaista virtajohtoa käytetään?

Liesituuletin toimitetaan erikoisvirtajohdolla. Jos se vaurioituu, pyydä uusi johto teknisestä tuesta.

Miten liesituulettimen ympäristövaikutuksia voidaan vähentää?

Kytke liesituuletin pienimmälle nopeudelle ruoanlaiton ajaksi ja anna sen käydä muutama minuutti jälkeenpäin. Käytä suuria nopeuksia vain runsaan savun yhteydessä. Vaihda hiilisuodattimet säännöllisesti ja puhdista rasvasuodattimet tehokkuuden ylläpitämiseksi.

KÄYTTÖOHJE WCN65FLXH2G WHIRLPOOL

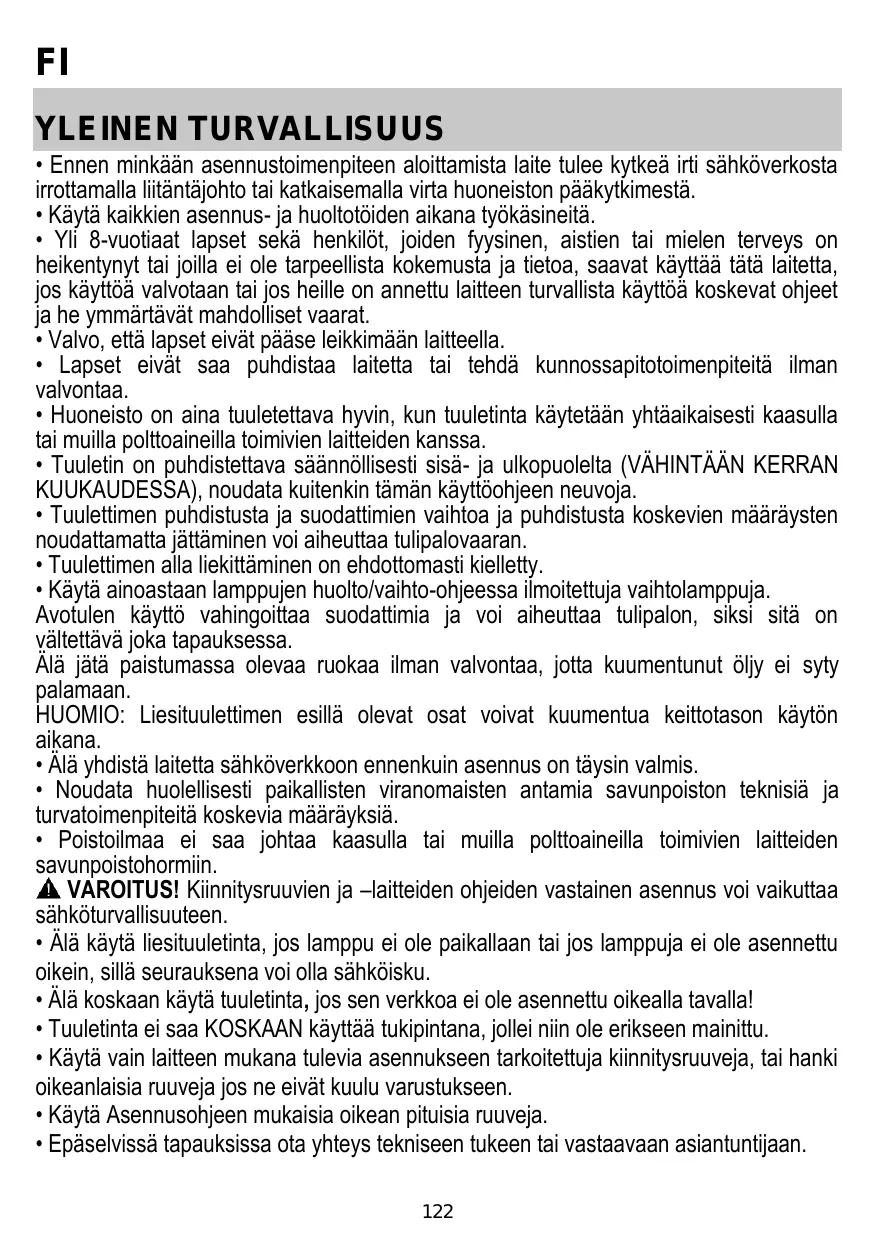

• Ennen minkääan asennustoimenpiteen aloittamista laite tulee kytkeä irti sahköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston paakytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkasineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttaa tata laitetta, jos käyttoa valvotaan taiJos heille on annettu laitteen turvallista käyttoa koskevat ohjeet ja he ymmartvät mahdolliset vaarat.
• Valvo, etta lapset eivat pääse leikkimään laitteella.
• Lapset eivat saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteita ilman valvontaa.
• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetän yhtaaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava sännöllisesti sisä- ja ulkopuolelta (VAHINTÄAN KERRAN KUUKKAUDESSA), noudata kuitenkin tämän käytöohjeen neuvoja.
• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettinen alla liekittäminen on ehdottomasti kielletty.
• Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolampuja.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on valtettäv joka tapauksessa.

Alä jatā paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason kayton aikana.

• Alä yhdistä laitetta sahköverkkoon ennenkuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisä ja turvatoimenpiteita koskevia märäyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

VARIOITUS! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sahkoturvallisuuteen.

• Alä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sahköisku.
• Alä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennetu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käytta tukipintana, jolle niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.
• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniiseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS! Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosaätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Pidä alle 3-vuotiaita lapsia loitolla laitteesta. Pidä laitetta pois alle 8-vuotiaiden lasten ulottuvilta ellei heidän toimintaansa valvo jatkuvasti aikuinen henkilö.

VAROITUS: laitetta ei ole tarkoitetu otettavaksi käytöön ulkoisen laitteen avulla tai käytämällä erillista kaukohjausjärestelmää.
Tämä laite ei ole tarkoitettu ammattimaseinen käytöän. Alä käytä laitetta ulkona.
Loukkaantumista koskevien vaarojen välttämiseksi, laitetta on liikutettava ja se on asennettava kahden tai useamman henkilön toimesta.
Asennus, joka koskee myös mahdollisia vesijohtolitoksia (mikäi kuuluu asennukseen) ja sahkölitäntöja sekä koraustoimenpiteet on suoritettava päevän henkilöstön toimesta.

Kun asennus on valmis, sailyta pakkaumsateriaaleja (muovi- ja polystyreeniosat tms.) poised lasten ulottuvila tukehtumisvaaran vallamiseksi.

Alä koskaan käytä hóryrhoudistimia - sähköiskun vaara.

Pakkaismateriaali on 100% kiiratettäva ja se on merkitty kiiratsmerkillä

Tuuletin voi olla ulkonaöltäan erilainen kuin käyttoohjeen kuvissa nakyvä malli. Käyttoohjeet, asennus ja huelto ovat kuitenkin muuttumattomat.

Noudata käyttohjetta huolellisesti. Valmistaja ei vastaa käyttohjeen noudattamattajtämisetä aiheituneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja hóryn ja se on tarkoitetu ainoastaan kotitalouskäyttoön.

• On tärkeää saïyltäa ohjekirja tulevaa tarvetta varten.

Mikali laite mydyän tai siirretäan uudelle omistajalle tai jos laitteen käytä ja muttaa, on varmistettava etta käytöohje jäuuden käytäjan saataville.

Lue kaytloohjeet huolellisesti: ne sisalvat tkarkeaa tetoa laitteen asennuksesta, kaytosta ja turvallisuudesta.
- Alä tee muutoksia laitteen sahkölitäntöihin, mekaanisiin osin tai poistoputkiin.
- Tarkista ennen laitteen asennusta, etta kaikki osat ovat vahingoittumattomia. Jos laitteessa on vialisia osia, ota yhteys jalleenmyyjään ja keskeytä asennus.

• Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyss on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliasien osalta.

Jos kaasulieden käytööhjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

SAHKÖLITÄNTÄ

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liità tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa,etty sihen päsee käsiki myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että sihen päsee käsiki myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan etta laite saadaan kokonaan irti sähköverkosta,Jos ylijännite kategoria on III, asennussäntöjen mukaisesti.

HUOMIO! Tarkista aina, etta verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistat tuulettimen sahkoverkloon ja tarkistat etta se toimii oikein.

Jos kaipelissa ei ole pistoketta,kytke johdot seuraavan taulukon mukaisesti:

Virtajohdon vaihto

Tuulettimessa on erityinen sahköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

ILMANPOISTO

(imukupuversiossa)

Liītā liesituuletin poistoputkīn sekā seinān poistoaukkoihin, joiden halkaisija on yhtā suuri kuin ilman ulostuloaukossa (liitāntäliaipassa).

Halkaisijaltaan pienempien poistopukien ja seinan poistoaukkojen kaytio aiheuttaa imutehon pientymista ja meluisuuden huomattavan lisayksen.

Kieltaydtän siten kiakesta vastuusta kyseissessa tapauksessa.

! Käytä mahdollisimman lyhyttä putkea.
I Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90^ )
! Alia tee suuria muutoksia putkiston alueella.
! Valmistaja ei ole vastuussa käytööhjeiden vastaisesta käytösä

SUODATIN- VAI IMUKUPUVERSIO?

! Tuulettimenne on valmis käytettäväksi imukupuversiona.

Jos tuuletinta käytetän suodatinversiona, on asennettava tarvittavat LISÄVARUSTEET.

Tarkistakaa käytöohjeen ensimmäisiltä sivuila sisältvätkö LISAVARUSTEET toimitukseen vai onko ne ostettava erikseen.

Huomio: Jos aktivihisudatin sisaltyy toimitukseen lisavarusteena, on mahdollista etta se on jo asennettu tuulettimeen.

Ohjeet tuulettimen vaihtamiseksi imukupuversiosta suodatinversiksi sisältvät jo tāhän käytööhjeseen

Imukupuversio

Höry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen.

Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta kaytetaan tass toimintamallissa, sihen on asennettava aktivihili lisasuodatinjarjestelma.

OHJAIMET

Liesituuletin toimitetaan ohjauspaneeillia jossa imunopeuden ja valon sytyksen ohjaus keittotason valaistusa varten.

a. valojen ON/OFF katkaisija
b. moottoreiden OFF katkaisja
c.-d.-e. Pienin imuteho (c.), keskitaso (d.), korkein (e.).

HUOLTO

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisin kostutetua liinaa. ALÄ KAYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ! Välta hankaavien tuotteiden käytöä. ALÄ KAYTÄ ALKOHOLIA!

Rasvasuodatin

Se pidatttruanlaitosta syntyvat rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kukaudessa miedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lampttilalla ja lyhyellaa pesuhjelmalla. Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tamä ei vaikuta sen suodatustehoon milaan tavalla. Rasvasuodatin irrotetaan vetamalli jousikahvasta.

Hiilisuodattimen huolto

Imee ruoanlaitosta aiheutuvat epamiellyttavat hajut.

Hillisuodattimen kyllastys tapahtu pidemmn kayton jalkeen riippuen keittiötypista ja rasvasuodattimen puhdistustehydesta. Joka tapauksssauodatin on vahiddtava vahintaan neljan kuukauden valein.

Sitta El voi pestä eikä käytää uudastaan Irrota rasvasuodatin.

Laita suodattimet moottorin paalle.

Tarkista etta kuljettimessa olevat pultit R ovat aukkojen S kohdalla, kierra lopuksi ne kiinni myotapäiväan tai

Purkaminen tapahtuu painvastaisessa järestyksessä.

Laita rasvasuodattimet takaisin paikoilleen.

Lamppujen vaihto

Kuva 4

Irrota laite sahkoverkosta.

Huomio! Tarkista etta lamput eivat ole kuumia ennen kuin kosket nihin.

Laita suodatinverko takaisin paikalleen.

Vaihda vauroitunut lamppu.

Käytä ainoastaan LED-lamppuja, joiden teho on enintään 2,5 W ja joiden kanta on E14.

Jos haluat lisatietoja, lue liitteena oleva lehtinen "ILCOS D" (aakkosnumbererin sijainti on "1e").

Laita suodatinverkko takaisin paikalleen.

HÄVITTÄMINEN

Tämä laite on valmistetu EU-direktivin 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittamällä laitteen asianmukaisesti käytäjä voi ehkäistä mahdoliset ympräristöl ja ihmisten terveydelle haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista lorytvva merkki ilmoittaa, etta tuotetea ei saa kasetellā talousjatteenä ja etta se on toimitettava sahko- ja elektronisten laitteiden kierratyspisteeseen. Laite on havitetavapaikallisten jatteenkasittelysaannosten mukaisesti. Jos tarvitet lisatietoja laitteen kasettelysta, palautukstesa ji kierratyksestà, ota yhteys paikalliseen viranomaiseen, jatehuoltoon tai liikkeeesen jostuote on ostetu.

Laitteisto suunniteltu, testatu ja valmistetu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suoritskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käytöa varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu pälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä pälla muutama minuuttki kypsennyksen jälkeen. Nosta noeuttta vain, jos tilassa on runsaasti savua tai hóryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktivihiisuduat/-suodattimet, kun haluat saïyttä hyvän hajuenpoistohokkuuden. Puhdista rasvasuduat/-suodattimet, kun haluat saïyttä hyvän ransvansudatushokkuuden. Käytä tassä oppaassa annetun kanavointijarjestelmän maksimilapinittaehokkuuden parantamiseksi ja melun vähentämiseksi.

TOIMINTAHÄIRIÖT

Jos liesituuletin ei tunnu toimivan, tarkista seuraavat seikat ennen kuin soit huoltopalveluin:

• Jos tuuletin ei toimi:

Tarkista etta:

-sahkönsyöt e iole katkennut
on valittu tietty nopeus

Jos liesituuletin vetàa huanosti:

Tarkista etta:

• Valittu moottorin nopeus on riittäva poistamaan kertyneen savun ja
  -hoyn.
• Keittion tuuletus on riittavan hyva, jotta ilma poistuu ulos.

• Hiilusuodatin ei ole kulunut (suodatinversiossa).

• Jos tuuletin on sammunut normaalin toiminnan aikana:

Tarkista etta:

-sahkönsyöt e i ole katkennut
- etta moninapainen katkaisinlae ei ole lauennut.

Ennen kuin otat yhteyttä teknienee tukeen mahdollisten toimintahairoiden yhtyeddä katkaise laitteesta virta vähintään 5 sekunnin ajaksi vetamällä topseli iri seinastä ja kytke virta uudestaan pälle. Jos laite ei viëla toimi, ota yhteys teknienee tukeen

TEKNISET TIEDOT

Toimitukseen kuulumattomat osat

Voit ladata itsellesi turvaohjeet, käyttooppaan, tuoteselosteen ja energiatiedot seuraavalla tavalla:

• Verkkosivustolta docs.whirlpool.eu
  Käytämällä QR-koodia
  Vaihtoehtoisesti ottamalla yhteytahuoltopalvelumme (katso puhelinnumbertakuuvihkosesta).Kun otat yhteyttahuoltopalveluun, ilmoita tuotteen tunnistekilvessə olevat koodit.
