| Tipo de produto | Coifa de cozinha |
| Marca | Whirlpool |
| Modelo | WCN65FLXH2G |
| Altura (cm) | 13,3 |
| Largura (cm) | 49,9 / 54,9 / 59,9 / 89,9 |
| Profundidade (cm) | 51 |
| Diâmetro do duto de exaustão (cm) | 12,5 |
| Potência de iluminação (máx) | 2,5 W (LED, E14) |
| Tipo de filtro de gordura | Metálico, lavável na máquina de lavar louça |
| Tipo de filtro de carvão | Ativo, não lavável, trocar a cada 4 meses |
| Número de velocidades de aspiração | 3 (mínima, média, máxima) |
| Funções | Iluminação do plano de cozimento, aspiração, versão exaustora ou filtrante |
| Alimentação elétrica | Ver placa de identificação (230 V ~50 Hz típico) |
| Distância mínima da mesa de cozimento | 50 cm (elétrico) / 65 cm (gás ou misto) |
| Manutenção dos filtros de gordura | Mensalmente, à mão ou na máquina de lavar louça (ciclo rápido, baixa temperatura) |
| Manutenção dos filtros de carvão | Substituição a cada 4 meses no máximo |
| Substituição das lâmpadas | LED 2,5 W máx, E14 |
| Normas de segurança | EN/IEC 60335-1, EN/IEC 60335-2-31 |
| Índice de proteção | Classe II (isolamento duplo) |
| País de origem | Não especificado |
Perguntas frequentes - WCN65FLXH2G WHIRLPOOL
Perguntas dos utilizadores sobre WCN65FLXH2G WHIRLPOOL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual WCN65FLXH2G - WHIRLPOOL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. WCN65FLXH2G da marca WHIRLPOOL.
MANUAL DE UTILIZADOR WCN65FLXH2G WHIRLPOOL
PT Instruções de uso
ANOMALías DE FUNCIONAMIENTO

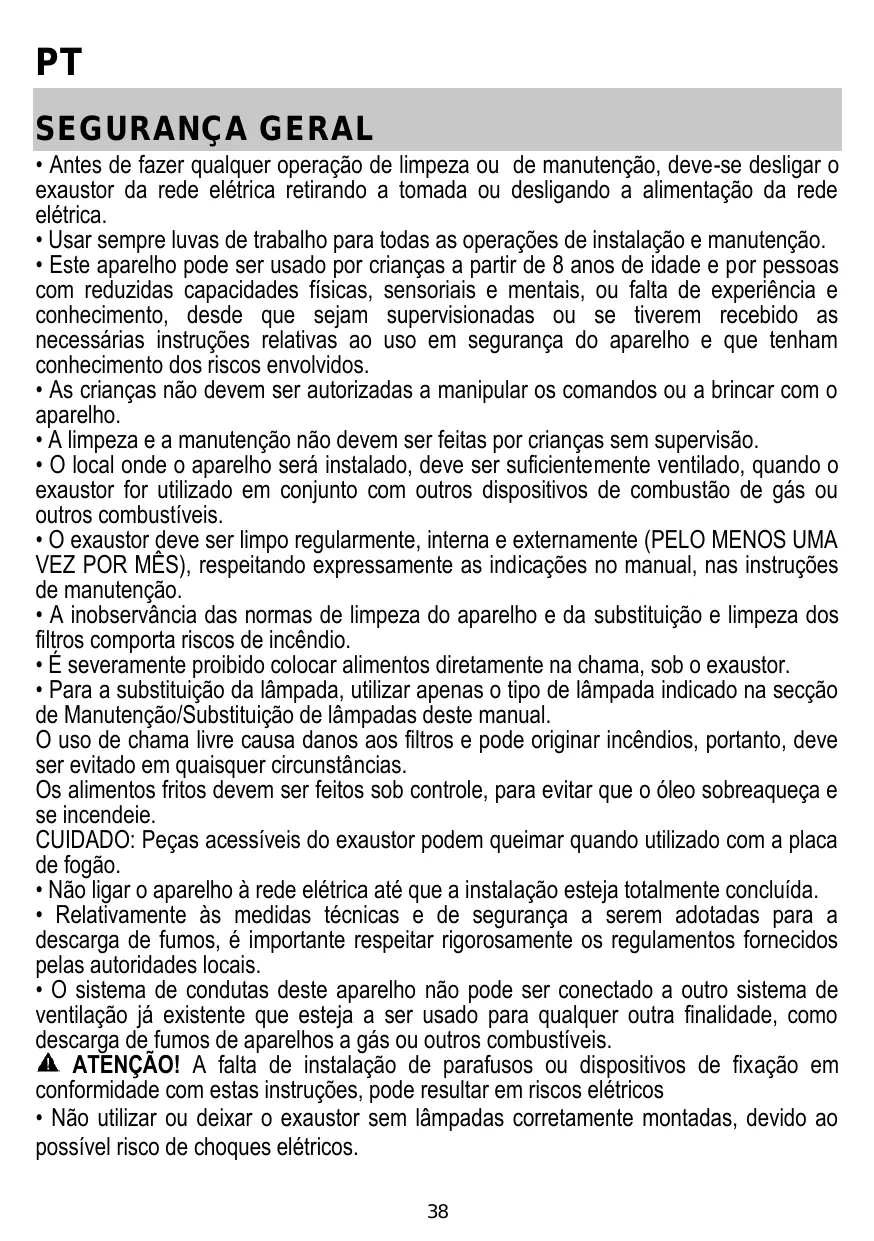

- Antes de fazer qualquer operacao de limpeza ou de manutencao, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
- Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
- Este aparecido pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conhecimiento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relatives ao uso em segurança do aparecido e que tenham acontecimiento dos riscos envolvidos.
- As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.
- A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
- O local ond e o aparelho sera instalado, deve ser suficientmente ventilado, quando o exaustor for utilizeso em conjunto comculosdispositivos de combustao de gas ouculos combustiveis.
- O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
- A inobservança das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incério.
- É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
- Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.
O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstancias.
Os alimentos fritos devem ser feitos sob controle, para fazer que o oleo sobraqueça e se incendeie.
CUIDADO: Peças acessveis do exaustor podem queimar quando utilizesc com a placar de fogão. - Não ligar o aparecido à rede electrica até que a instalação está totalmente conclusão.
- Relativamente às medidas tínicas e de segança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
- O Sistema de conduitas deste aparelho não pode ser connectado a outras sistemas de ventilação já existente que esteja a ser uso para qualquer outras finalidade, como descarga de fumes de aparhos a gás ou outros combustíveis.
ATENÇA! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos electrolyticos -
Não utilizes ou除去 o exaustor sem lâmpadas corretemente montadas, devo ao possível risco de Choques eletricos.
-
Nunca utilizes o exaustor sem as grades montadas corretamente.
- O exaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que seria specifically indicado.
- Usar somente os parafusos de fixação fornecidos com o aparheiro, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
- Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
- Em caso de duvida, consulutar um centro de assistencia autorizada ou专业技术agem.
ATENÇA! Não utilizes com um programador, temporizador, telecomando分开ou qualquer及其他 dispositivo que se ativa automaticamente.
Manter as cianças menores de 3 anos afastadas do aparelho. quando não vigiadas por um adulto, as cianças menores de 8 anos devem ser mantidas afastadas do aparelho.
ATENÇA: o aparecido não deve ser operado mediante um disposito externo ou atravesemos dumsystema de commando à distência separado.
Este aparelho nao se destina ao uso profissional. nao utilizez o aparelho ao ar livre.
Para evacitar o risco de ferimentos pessoas, o aparecido deve ser movido e instalado por das ou mais pessoas.
A instalacao - incluindo quando quaisquer conexoes para fornecimento de agua (caso previsto) e as ligações electrolyicas - e as operações de reparacao devem ser realizadas por pessoal qualificado.
Uma vez conclusión a instalação, o material de embalagem (peças de plástico, poliestireno, etc.) delve ser mantido fora do alcance das crianças para fazer o risco de asfixia.
Não usar o aparecido quando estiver molhado ou descalço.
Nunca utilizes um aparelho de limpeza a vapor para limpar o aparelho - risco deCHOque elétrico.
O material de embalagem é 100% reciclavel e está marcado com o símbolo da reciclagem
O exaustor pode ser estetricamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as/DDmas.
Siga especialmente as instruções indicadas neste manual. Declina-se qualquer responsabilité por eventuais invenrientes, danos ou incéndios provocados ao aparelho, derivantes da inobservança das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumes e vapeores de cozedura e é destinado exclusivamente para uso dométrico.
- É importante conservar este manual para eventuels consultas futuras.
Em caso de vendu ou mudanca, certifique-se que o manual acompanha o produits.
Leia cuidadosamente as instruções: aparemimportantes informações sobre a instalação, uso e segurarça. - Não efectue variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.
-
Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.
-
A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões electrolyticos e 65 cm no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especialcarem uma distência maior, deve-se levar em conta esta indicatoração.
CONEXão ELETRICA
A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta
das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessivel, mesmo deposita da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessivel, mesmo deposita da instalação, aplicar um interruptor bipolar, em conformidade com a nome que assegure a desconexão completenessa rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.
ATENÇA! Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verifscar o seu functimento, e verificar se o cabo de rede está montado corretemente.
Se o cabo não estiver equipado com uma ficha, lique os cabos de acordo com aanela segunte:
Tensão da redeétrica e frequência
Consultar o valor indicado na etiqueta de caracteristicas no interior do exaustor.
Ligação de cabo
N:azul
L:castanho
Substituição do cabo de alimentacao
O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao service de assistência técnica.
SAÍDA DO AR
para as versoes apsirantes)
Conectar o exaustor aes tubos e orificios de descarga da parede com diametro equivalente a saida de ar (falange de uniao).
O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuiacao do desempenho de aspiracao e um drasticico aumento do ruido.
Não nos responsabilizamos a este respeito.
Utilizar um tubo conductor com complemento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possível de curvas (angulo máximo da curva: 90^ ).
! Evitar alteracoes drasticas da secao do tubo (diametro).
! Caso estas normas não sejam respeitas a Empresa declina qualquer responsabilitadde.
FILTRANTE OU ASPIRANTE ?
I O seu exaustor está antes para serutilido na versao aspirante.
Para utilizes o exaustor na versao filtrante deve ser instalado um KIT ACESSORIO apropriad.
Verifique nas primeiras páginases deste manual se o KIT ACESSORIO já vem fornecido ou se deve ser comprado separadamente.
Note: Se for fornecido com o equipamento, em somes caseo, o sstem de filtragem adjunta a base de carao activo poda ja estar instalado no exautor.
As informações para a transformação do exaustor da versão aspirante à versão filtrante já está contidas neste manual.
Versão aspirante
Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontrar sobre o exaustor.
ATENÇAO!
O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.
ATENÇAIO!
O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizado de volta para o ambiente.
Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adiconal à base de carvalo ativado.
COMANDOS
O exaustor vem equipado com um pail de comandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.
a. ON/OFF luzes
b. OFF motores
c.-d.-e. Potência minima de aspiração (c.), media (d.), Tmaxa (e.).
MANUTENÇÃO
Limpeza
Manutenção dos filtros anti-gordura
Capta as particulas de gordura provenrientes da cozedura.
O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na boa de lavar louça a baixas temperatas e com um ciclo breve.
O fazer metalico para a gordura pode perder cor com as lavagens na区内aLouça,mas as suascharacteristicas defiltracao não se alteram.
Para desmontar o fazer antigordura puxe o puxador de libertação com mola.

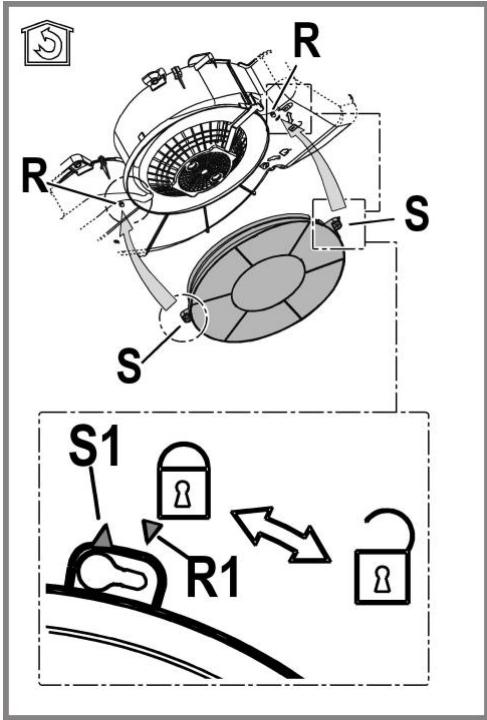

Manutenção do FILTER a carvão
Retém os odeores desagradáveis produzidos durante a preparação de alimentos.
A)saturação doimento de carvãoativado verifica-se antes um uso mais ou menos prolongado, em funcão do tipo de cozedura e da regularidade da limpeza doimento de gorduras. Em todo caso, é necessário substitui o cartucho no maximo a cada 4 meSES.
NÃO pode ser lavado ou regenerado.
Retire os filtros de gordura.
Monte os filtres de cobertura do motor.
Certifique-se de que os pernos R do transporte correspondem às abertas S;进驻, rode no sentido dos ponteiros do relógio até bloquear.
Para desmontar, siga a ordem inversa.
Monte novamente os filtros de gordura.
Substituição das lâmpadas
Fig. 4
Desligar o aparelho da rede elétrica;
Atença! Antes de tocar as lampadas, certifique-se que está frias.
Remova a grelha.
Substituir a lampada danificada.
Utilizar apenas lampieadas LED de 2,5W-E14 no máximo. Para mais informações, consulutar a folha em anexo "ILCOS D" (posicao alfanumerica "1e").
Voltar a montar a grelha.
ELIMINAÇÃO
Este aparecido está classificado de acordo com a Direita Europeia 2012/19/EC - UK SI 2013 No.3113 sobre Resíduos de equipamento eletrico e elektrónico (REEE).
Ao garantir a eliminacao adequada这是我 do, estara a fazer a evaporar potenciais consequencias negativas para o ambiente e para a salute publica, que poderiam derivar de um manuseamento de dispersao inadequada这是我 do.
O síbolo — no produits ou nos documents que accompaniesham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.
Pelo contrario,deer ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.
A eliminação devar se efetuada em conformidade com as normas ambientais locais para a eliminação deespercios.
Para obter informacoes mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminação de deserdimentos domesticos ou a loja onde adquiru o produits.
Aparelho projetado, testado e fabricado de acordo com:
- Segurarca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para uma utilizao correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando comear a cozinhar e mantenho em funcao por mais eles minutos antes ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situacoes extremas. Substitua o(s) filtro(s) a carvao quando necessario, para manter uma boa eficciencia na reducao dos odeores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficiencia. Use o diametro maximo do systeme de conduitas indicado在此manual para optimizar a eficencia e minimizar o ruido.
ANOMALIAS DE FUNCIONAMENTO
Se algo parece não funciona, antes de contactar o Serviço de Assistência efectuar seguiços controlos simples:
Se o exaustor nao funciona:
Verificar que:
- não há interruptação de corrente.
- foi seleccionada uma velocidade.
Se o exaustor tiver uma performance frac:
Verificar que:
- A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
- O fogo é suficientemente arejado para permitir uma tomada de ar.
- O过滤de carvão não está gasto (exaustor em versão filtrante).
Se o exaustor desligar durante o funciona normal:
Verificar que:
- não há interrupção de corrente.
- o disposicao de corte omnipolar não disparou.
Se o exaustor não funciona correctamente, retirar a ficha para desligá-lo por um breve periodo da rede elétrica principal (pelos menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência Tecnica. Se o problema deestrutura do persistir,contacte o service de assistencia.
DADOS TÉCNICOS
| Altura (cm) | Largura (cm) | Profundidade (cm) | Ø do tubo de escape (cm) |
| 13,3 | 49,9 | 51 | 12,5 |
| 13,3 | 54,9 | 51 | 12,5 |
| 13,3 | 59,9 | 51 | 12,5 |
| 13,3 | 89,9 | 51 | 12,5 |
Componentes não foramecidas com o produits.
Pode transferir as Instruções de Segança, o Manual do Utilizador, a Ficha do Produkt e os Dados Energéticos:
- Visitando o nosso website docs.whirlpool.eu
- Utilizando orowning QR
- Em alternatively, contacte onoxso Servico Pós-venda (atravês do número de téléphone contido no livrete da garantia). Ao contactar onoxso Servico Pós-Venda, indique os)códigos fornecidos na placá de identificacao do seu produits.
