WCN65FLXH2G - Páraelszívó WHIRLPOOL - Ingyenes használati útmutató

Termék típusa	Konyhai páraelszívó
Márka	Whirlpool
Modell	WCN65FLXH2G
Magasság (cm)	13,3
Szélesség (cm)	49,9 / 54,9 / 59,9 / 89,9
Mélység (cm)	51
Elszívócső átmérője (cm)	12,5
Világítás teljesítménye (max)	2,5 W (LED, E14)
Zsírszűrő típusa	Fém, mosogatógépben mosható
Szénszűrő típusa	Aktív, nem mosható, 4 havonta cserélendő
Szívási sebességek száma	3 (minimum, közepes, maximum)
Funkciók	Főzőfelület világítása, elszívás, elszívó vagy recirkulációs változat
Elektromos táplálás	Lásd az adattáblát (230 V ~50 Hz jellemző)
Minimális távolság a főzőlaptól	50 cm (elektromos) / 65 cm (gáz vagy vegyes)
Zsírszűrők karbantartása	Havonta, kézzel vagy mosogatógépben (gyors program, alacsony hőmérséklet)
Szénszűrők karbantartása	Csere maximum 4 havonta
Lámpák cseréje	LED 2,5 W max, E14
Biztonsági szabványok	EN/IEC 60335-1, EN/IEC 60335-2-31
Védelmi osztály	II. osztály (kettős szigetelés)
Származási ország	Nincs megadva

Gyakran ismételt kérdések - WCN65FLXH2G WHIRLPOOL

Mi a minimális távolság a páraelszívó és a főzőlap között?

Elektromos főzőlapok esetén a minimális távolság 50 cm. Gáz vagy vegyes főzőlapok esetén 65 cm. Ha a főzőlap utasításai nagyobb távolságot írnak elő, tartsa be azt.

Hogyan kell tisztítani a fém zsírszűrőt?

A zsírszűrőt havonta egyszer kell tisztítani nem agressív tisztítószerekkel, kézzel vagy alacsony hőmérsékleten, gyors programon mosogatógépben. A mosogatógépes mosás elszíneződést okozhat, de a teljesítményt nem befolyásolja.

Mikor kell cserélni a szénszűrőt?

Az aktív szénszűrőt maximum 4 havonta kell cserélni. Nem tisztítható és nem regenerálható.

Hogyan kell cserélni a páraelszívó izzóját?

Kapcsolja le az áramellátást, győződjön meg arról, hogy a lámpák hidegek, vegye le a rácsot, cserélje ki az izzót egy max. 2,5 W-os LED (E14) izzóra, majd szerelje vissza a rácsot.

Hogyan kell telepíteni a páraelszívót recirkulációs változatban?

A páraelszívó elszívó változatban van szállítva. Recirkulációs változatban való használathoz meg kell vásárolnia a tartozékkészletet, amely tartalmazza a szénszűrőt. Kövesse a kézikönyv utasításait a szereléshez.

Mi a teendő, ha a páraelszívó nem működik?

Először ellenőrizze, hogy nincs-e áramkimaradás, és hogy ki van-e választva egy szívási sebesség. Ha a probléma továbbra is fennáll, húzza ki a csatlakozót körülbelül 5 másodpercre, majd dugja vissza. Szükség esetén vegye fel a kapcsolatot a vevőszolgálattal.

Miért gyenge a páraelszívó hatékonysága?

Győződjön meg arról, hogy a kiválasztott sebesség megfelel a füst mennyiségének, a konyha megfelelően szellőzik, és hogy a szénszűrő nincs telítve (ha recirkulációs változatban van).

Használható a páraelszívó zsírszűrő nélkül?

Nem, a páraelszívót soha nem szabad használni a rács és a szűrők megfelelő felszerelése nélkül. Ez tűz- és elektromos károsodás veszélyével jár.

Milyen tápkábelt használnak?

A páraelszívó egy speciális tápkábellel van ellátva. Sérülés esetén kérjen új kábelt a műszaki támogatási szolgálattól.

Hogyan csökkenthető a páraelszívó környezeti hatása?

Főzés közben kapcsolja be a páraelszívót minimális sebességre, és hagyja működni néhány percig utána. A magas sebességet csak sok füst esetén használja. Rendszeresen cserélje a szénszűrőket, és tisztítsa a zsírszűrőket a hatékonyság fenntartása érdekében.

HASZNÁLATI ÚTMUTATÓ WCN65FLXH2G WHIRLPOOL

HU Hasznalati utmutató

• Barmilyen tisztítsi és karbantartási muvelet megkezdésé elött, a készüléket le kell választani az elektromos halózatról! Húzza ki a készülék villásdugóját, vagy aramtalanítsa a háztartási elosztódoboz fokapcsolóját lekapcsolvera!

• Minden beszerelési és karbantartási munkalathoz használjon munkádelmi kesztyú!

• A keszüléket 8 even felüli gyerekek, valamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelo tudással és tapasztalattal, kizárólag megfelelo felügyelet mellett használatják, illetve abban az esetben, ha megfelelo utmutatast kaptak a keszülék biztonságos használatat illetöen és megéréttek a keszülék használatával jrá veszényeket!

• Ne engedje, hogy a gyermekek jatsszanak a keszülékkel!

A keszülék tiszitásat és karbanjartásat gyermekek csak felügyelet mellett végeshetik!

• Az elszívó más, gáz- vagy egyéb tuzelóanyagú készülékkel valo egyidejǔ használata eséténBiztositani kell a helyiség megfelelo szellózsét!

• Az elszívót mind belül, mind kivül (LEGALABB HAVONTA EGYSZER) rendszeres gyakorisággal tiszṭitani ke!

A kézikönyvben felttuntetett karbantartasi utasitásokat minded esetben tartsa be!

• Az elszívo tiszítási előirásainak, valamint a szúrók cseréjének és tiszításanak figyelmen kívül hagyása tűzveszényt okoz! Az elszívo alatt szigóuan tilos nyílt lángon készíteni étt!

• Az izzó cseréjéhez kizárólag az e kézikönyv „karbantartás - izzó cseréje" c. részben megadott típusú izzót használjon!

A nyǐlt láng használata károsítjá a szūrǒket és tüzveszélyt okozhat, emiatt minden esetben kerülni kell a nyǐlt láng használatát!

Ne hagyja őrizetlenül a sütést, mert a tulhevült olaj meggyulladhat!

FIGYELEM! A fózólap múködése közben az elszívó hozzaférhétő részei felforrósdhatnak!

• Ne csatlakoztassa a keszüléket az elektromos halózatra, amíg a beszerelést teljesen el nem végezte!
• A fustelvezeteshez szükséges muszaki és biztonsági intezkedeseket illetően, az illetékes helyi hatóságok vonatkoz réndeite szigoruan tartsa be!
• A keringetett levegöt nem szabad a gáz- vagy égyéb égéstermék üzemü készülékek füstjének elvezétéshez használt csöben szällítani!
  FIGYELEM! A csavarok és rögzítő elementnek nem az utmutató szerinti felhelyezése áramütés-veszélyt okozhat!
• Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütest okozhat!
• Soha ne használja az elszívót felszerel't rostély nélkü!
• Az elszívót SOHA ne használjá tárolófelületként, hacsk az ilyen celra való használata nincs egyertelmüen jelezve!
• Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a

csavar nem része a csomagnak, ügyeljen a megfelelo tipusu csavarok beszerezésére!

• A beszerelési utmutatóban felttuntetett, megfelelo hosszúsagú csavarokat használjon!
• Kétseg esétén kérjen tajékoztatast a szakserviztól, vagy hasonlo képesitésu személyzettól!

FIGYELEM! Ne használjá programozóval, időzítővel, különáló távirányítóval vagy barmilyen más olyan eszközzel, amelyik automatikusan kapcsol be.

A 3 évesnél fiatalabb gerymekeket tartsa távol a készüléktől. Felnött állando felügyelete nélkül a készüléket 8 évesnél fiatalabb gerymekeit l tartsa távol.

FIGYELEM: a keszüléket ne üemeltesse külö eszközzel vagy kūlón távirányítóval.
Ez a keszülék nem professzionalis hasznalatra keszült. Ne használia a keszüléket a szabadban.
A személy sérulés elkerülèse érdekében a keszüléket két vagy töb embernek kell mozgatnia és telepîtenie.
A telepītest, beleérte v a vizellātó csatlakozáskat (ha vannak) és az elektromos csatlakozásokat, valamint a javitasi müveleteket, szakképzett szemelyzetnek kell élegeznie.

A telepités befejezée után tartsa a csomagolóanyagot (mūanyag részeket, poliszirolt sb.) gyermekektól távol, hogy elkerülje a fulladast.

Ne hasznalja a keszüléket vizes testrészekel vagy mezütlab.

Soha ne hasznaljon goztisztoi berendezeseket -aramutés veszelye.

A csomagolóanyag 100% -ban ujrahasnosithato és ujrahasnositási szimbolummal van ellatva

Az elszivo esztetakai megjelenesuben elterhet a jelen kezikonyv abrain szereplotol, de a hasznalati, karbantartasi es felszerelisi utasitaskem nvaltoznak.

Ezen kezikonyv utasitasait szigoruan be kell tartani. Az itt felttuntett utasitask be nem tartasabol szarmazbarmilyen hiba, kár vagy tuzesettel capcsolatban a gyartofelelssaget nem valll. A paraelszivo a fozesi para es fust elszivasara szolgál, kizarolag háztartasi hasznalatra.

• Fontos, hagy ezt a kezikonyvet megorizze, hogy barmikor tajekozodhasson belöle. Eladas, atadas vagy koltzés eseten gondskodjon arról, hagy a kezikonyv a terméket kiserje.
• Az utmutatásokat figyelmesen olvassa el: fontos tajékoztatasok talalhatók koztuk a telepitésre, a használatra és a biztonságra vonatkozóan.
• Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.

• A berendezes beszerelésenek megkezdése elott gyrozódjön meg rola, hogy minded alkatrész sérlésmentes-e. Ellenkező esetben fordulján a viszonteladóhoz és ne szerelje fel a berendezest.

• A fózǒkészülék felülete és a konyhai szagelszívó legalsó része böztölli minimálistávolság nem lehet kisebb, mint 50cm elektramos fózolap, és 65cm gáz vagy vegyes tuzelésú fózolap esétén.

Ha a gázfozolap beszerelési utasításaban ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

ELEKTROMOS CSATLAKOZÁS

A halózati feszültsegnek azonosnak kell lennie a konyhai páraelszívo besejében elhelyezett muszaki adattablán felttuntett feszültseggel. Ha az elszívo rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben levő szabványoknak megfelelo dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódupóval (közvetlen csatlakozás a halózathoz) vagy a dugaszól o aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítôt akár a

beszerelést kōvetōen is, amely III. tularam-kategoriá esetenBiztosítja a halózatról valo teljes levalasztását, a telepítési szabályoknak megfeleloen.

FIGYELEM! Mielott az elszivo áramkörét visszaköti a halózatba és ellenörzi, hogy az elszivo helyesen muködk-e, mindig ellenörizze azt is, hogy a halózati gezeték beszerelése szabályos-e.

H a kabel nem rendelkezik csatlakozodugóval,csatlakoztassa a gezetékeket az alábbi tablazat szerint:

Hálozati feszültsg és frekvencia

Lásd a páraelszívó belsejében taláható, a jellemzöket felsoról címkén feltüntetét éréték.

Vezetékek

Elektromos gezetek cseréje

Az elszívó specialis kabelle rendelkezik, melynek sérülèse esétén cseréjét kérje a szakszervíz szolgástattól.

LEGKIVEZETÉS

(kivezetett verzónal)

Csatlakoztassa a páraelszívó t a levegokimenettel (csatlakozó karima) azonos átméröjú kivezetó csohóz.

A kisebb atmerojc sfo hasznalata az elszivs hatasfokanak csokkeneset es a keszulek zajsintjenek drasztikus novekedesehezvezet.

Ezert ezzel kapcsolatban felelossseget nem vallalunk.

! Minimális hosszúsgú csövezétéket használjon.
! A csövezéték a lehtó legkevessebb hajlattal rendelkezzen (maximális hajlásszög: 90°).
Kerulje a cso deformalodasat.
A gyarto nem vallaf feleloseget a fent leirt eloraksok be nem tartasa eseten.

KERINGETETT VAGY KIVEZETETT?

! Az On alal vásárolt elszívó kivezetét tátlozatban való alkalmázasra készült

Amennyiben a páraelszivot keringetett verzioban zeretné hasznalni, uyg a megfelö KELLEK KESZLETET be kell szerelnie.

Ellenörizze ezen kězikényv elso oldalain, hovy a KELLEK KESZLET a csomag része-e, vagy kūlón szükséges-e megvásárolnia.

Megegyzés: Amennyiben a keszlet része, elófordulhat, hogy az aktiv szénfilter alapú kiegészítő szúrörendszer a páraelszívobaár beépítésre került.

A páraelszívó kivezett verzioból keringett verziójúvá való átalakitásához szükséges informácókat abben a kézikonyvben megtaláljá.

Kivezetett verzio

A gozok kivezetese a gyutkoarimahoz rogzitett elvezetc scvon tortenik.

FIGYELEMI!

Kivezetocso nincs a csomagban, kilon kell azt megvennie.

Az elzeztócs átméroje az összekö't gyurátméröjével azonos kell legyen

FIGYELEMI!

Amennyiben az elszívó szénfilteres, szükséges annak kiemelèse.

Keringetett verzió

Az elszivott levego zsirtalanitasa, majd szagtalanitasa kerul, mielott a terembe visszaaramoltatasra kerulne. Az elszivo ilyen üzemmodban valo hasznalatahoz szukseges tovabbi, aktiv szen alapu szurorendszer installmentalaşa.

VEZERLÖGOMBOK

A páraelszívo gezérlopanelel felszerelt, amelyen egy szívósebesség-szabályozó és egy világitás-kapcsoló gezérlo található a fözolap megvilágitásához.

a.Vilagitasis BE/KI
b.Motor KI
c.-d.-e.Minimalis elszivas (c.),kozepes (d.),maximalis (e.).

KARBANTARTÁS

Tisztlatas

A tisztitāshoz KIZAROLAG semleges folyékony mosószerrel atitattod nedes ruhat hasznalón. A TISZITASHOZ NINCS SZUKSEG SEMMMILYEN ESZKOZRE. Kerülje a surolószert tartalmazo mosóserek hasznalatat. NE HASZNALJON ALKOHOLT!

Zsirszurok karbantása

Vissatzartja a fozésból eredő szirrészecséket.

Havonta egyszern agressziv tiszitotoszerrel, kézzel vagy mosogatogépben, alacsony hofkon es rovid ciklussal el kell mosogatni.

Mosogatógeben torten mosogatas a zsirszuró

elszinezodését okozhatja, de ez nem valtozat

hatekonysagán.

A zsirszuro filter leszereléséhez húzza meg a rugós horgot.

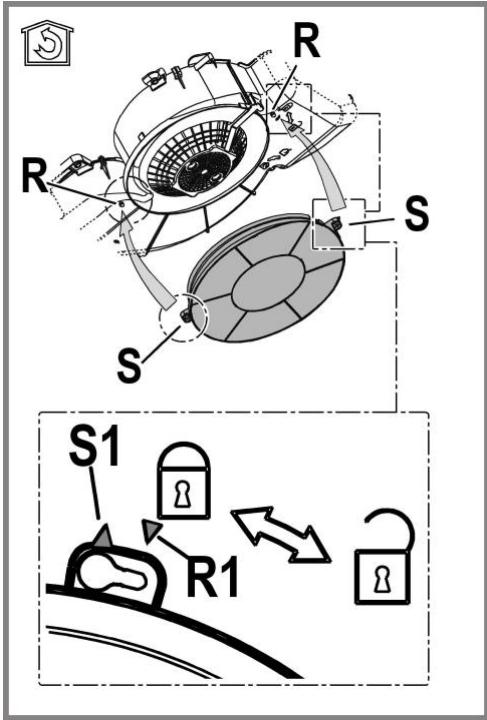

Szenfilter karbantartása

Magában tartja a fózsèból származó kelmetlen szagokat.

A szénfilter telitodese tobbé vagy kevésbe hosszú idǒ alatt történik meg, a tuzhely típusától és a zsirszüró tisztogatásanak rendszerességét fuggöen. Mindenképpen cserélni kell a betétet legalabbb négyhavonkét.

NEM lehet kimosni vagy regeneralni

Szerelje le a zsrifogó szuroket.

Szerelje fel a filtrereket.

Ellenorizze, hogy az R csapok a deflektoron egybeessenek az

S ovalis nyilasokkal, majd forgassa el ora jarasanak

megfelelo iranyban a megakadasig.

A leszereléshez ugyanezt Ellenkezó sorrendben végezze el.

Szerelje vissza a zsirfogó szuroket.

Izzok cseréje

abra 4

Barmilyen karbantartasi munka megkezdese elott szüntesse meg az elszivó aramellatásat, kõsse ki a halózataból.

Figyelem! Mielott a lampákhoz éme, győzódjön meg róla, hidegek-e.

Szerelje vissza a rostelyt.

Cserelje ki a seruI tImpaT.

Max. 2,5W-E14 LED lampákat használjon. További információkt tekintse át a mellekelt "ILCOS D" lapot ("1e" alfanumerikus pozić).

Szerelje vissza a rostelyt.

HULLADEK KEZELEs

A keszüleken talalható jelzs megfele az elektromos és elektronikus berendezesek hulladékairól szólo 2012/19/EC - UK SI 2013 No.3113 europai irányelven (WEEE) foglalt elörásoknak.

A hulladekka valt termek szabalyszer elhelyezesel On segit elkerulni a kornyezettel es az emeri egeszseggel kapcsolatos azon esetleges negativ kovetkezmenyeket, amelyekat a termek nem megfelelo hulladekkezelse egybkent okozhatna.

Kiselejtsezkor a hulladekeltavolitasra vonatkoz helyi kornyezetvedelmi elorasok szerint keIjami.

A termek kezelével, hasznositával és ujrahasnositával kapcsolatos bovebb tajékoztatasert forduljon a lakohelye szerinti polgarmesteri hivatalhoz, a háztartási hulladékok kezelését vegzó tarsasághoz vagy ahho z bolthoz, ahol a termeket vásárolta.

A berendezest a kovetkez szabvanyoknak megfeleloen terveztk, gyartottak, es ellenoriztek:

Biztonsag: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Teljesitmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- Elektromagnes összeférhetöseg EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

A megfeló hasznalatós a komyezetre gyroakort karos hatás mérsekléşét elosegīt jvaslatok: Az elszívó t a minimum sebességen kapcsolja be akkor, amikor a fózěst megkezdi, és hagyjá néhány percig üsemneli meg az kovetöen is, hogy a fózěst befejezte. A berendezest csak akkor kapcsolja nagyobb sebesséfgozkata, ha a fózsős közben nagy mennyiségú fust vagy goz keletkezik, és csak akkor hasznalá z antenziv siebsègét, ha arra tenylegesen szükség van. Cserelje ki a szénszürőket akkor, amikor a berendezés jezi ennek szüksègességt, igy biztosithatja, hogy a készülk hatékonyan nyeli el a szagokat. A megfelelo szürőkèpességbiztositasa érdekében cserelje ki a zirszürőt akkor, amikor a berendezés erre figyelmzet. A hatékonyság novelése és a zajszint csökkentése érdekében tanacss o jelen utmutató által megadott maximál scoátmörőket alkalmazni.

MUKÖDESI HIBÁK

Amennyiben uy tapasztalaja, hogy valami nem mukodik, mielott a Szerviz szolgálatoz fordulna, próbalja elvegezni az alabbi egyszeru ellenorzeseket:

Ha az elszivó nem mukodik Ellenőrizze, hogy:

• nincs-e aramkimaradas.
• be van-e allitva a sebesseg.

Ha az elszívó alacsony teljesítmenyú Ellenőrizze, hogy:

• A kivalasztott motorsebesség megfelelo-e a keletkezzett fust- és goz elvezetésére
• A konyha megfeleloen szellözott-e a mukodeshez szükséges levegoBiztositáshoz.
• A szénfilter nem hasznalódt-e el (kivezetetter verziój páraelszívo).

Ha az elszivó normal mukodés kozben allotted le: Ellenőrizze, hogy:

nincs-e aramkimaradas.
- aBiztositek nem kapcsolodott-e le.

Az esetleges mukodési hibak eseten, mielott a szakservizhez fordulna, huzza ki a keszülék villasdugojat az elektromos halózbatól legalabb 5 masodpercre, majd probálaj ujra aram alá helyezni. Amennyiben a hiba továbbra is fennàll, forduljon a szakservizhez.

MUSZAKI ADATOK

Magasság (cm)	Szelesség (cm)	Mélység (cm)	Kivezetőcső átmárője (cm)
13,3	49,9	51	12,5
13,3	54,9	51	12,5
13,3	59,9	51	12,5
13,3	89,9	51	12,5

Keszletben nem mellekelt termekek

A Bíttonsági utmutató, a Hasznalati utmutató, a termékspecifikáciot és az energiafogyasztás adatokat letöltheti:

• a docs.whirlpool.eu honlapról
  a QR-kód segitéségével

Vagy vegye fel a kapcsolatot a vevszolgalattal (a telefonszamot lásd a garanciafuzetben). Amikor a vevszolgalatot hivja, kérjuk, hogy készítse elő a termek azonosito lemezén lathato adatokat.
