WCN65FLXH2G - Capucha WHIRLPOOL - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato WCN65FLXH2G WHIRLPOOL en formato PDF.
| Tipo de producto | Campana extractora |
| Marca | Whirlpool |
| Modelo | WCN65FLXH2G |
| Altura (cm) | 13,3 |
| Ancho (cm) | 49,9 / 54,9 / 59,9 / 89,9 |
| Profundidad (cm) | 51 |
| Diámetro del conducto de evacuación (cm) | 12,5 |
| Potencia de iluminación (máx.) | 2,5 W (LED, E14) |
| Tipo de filtro de grasas | Metálico, lavable en lavavajillas |
| Tipo de filtro de carbón | Activo, no lavable, reemplazar cada 4 meses |
| Número de velocidades de aspiración | 3 (mínima, media, máxima) |
| Funciones | Iluminación de la placa de cocción, aspiración, versión aspirante o filtrante |
| Alimentación eléctrica | Ver placa de características (230 V ~50 Hz típico) |
| Distancia mínima de la placa de cocción | 50 cm (eléctrica) / 65 cm (gas o mixta) |
| Mantenimiento de los filtros de grasas | Cada mes, a mano o en lavavajillas (ciclo rápido, baja temperatura) |
| Mantenimiento de los filtros de carbón | Reemplazo cada 4 meses máximo |
| Reemplazo de las lámparas | LED 2,5 W máx., E14 |
| Normas de seguridad | EN/IEC 60335-1, EN/IEC 60335-2-31 |
| Índice de protección | Clase II (doble aislamiento) |
| País de origen | No especificado |
Preguntas frecuentes - WCN65FLXH2G WHIRLPOOL
Preguntas de los usuarios sobre WCN65FLXH2G WHIRLPOOL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Capucha en formato PDF gratis! Encuentra tus instrucciones WCN65FLXH2G - WHIRLPOOL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. WCN65FLXH2G de la marca WHIRLPOOL.
MANUAL DE USUARIO WCN65FLXH2G WHIRLPOOL
ES Instrucciones de uso
- Antes delearvaracabo qualieroperaciondelimpiezoostenimio,desconectar la campana de la alimentacionelctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
- Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
- El aparato pueda ser uso por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento Neededo, previsto que estén bajo vigilancia o después de que las malmas hayan recibido instruccion relacionada con el uso seguro del aparato y de la comprension de los peligos inherentes a este.
- Los niños deben ser supervisados para asegurar de que no juguen con el aparato.
- La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
- La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u或者其他 combustibles.
- La campanaDebe ser limpiada con fecuencia, tanto internamente como externamente (POR LO MENOS UNA Vez AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
- La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza可以使 estar por un tiempo.
- Es estRICTamente prohibido flamear los alimentos bajo la campana.
- Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.
El uso de una llama libre es perjudicial para los filtros y pueda provocar incendios, por lo tanto, deben evitarse en cualquier caso.
Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego. ATENCLON: Cuando la placac de coccion esta functiOnando las partes accesibles de la campana能把 calentarse. - No conectar la unidad a la red electrica hasta que la instalacion sea totalmente completada.
- En cuando a las medidas sociales y deseguidad aadoptar para la descarga de los humos, seguir strictamente lo previsto por los reglamentos de las autoridades locales competentes.
- El aire aspirado no debe ser transporte en un conductor uso para la descarga de humos producidos por dispositivos de combustion a gas u other combustibles.
ATENCION! Si no se instalan los tornillos y elementos de fijacion de acuerdo con estas instrucciones se pueda incurir en riesgos de naturaleza electricos. - No usar nideojar la campana sin las luces correctamente instaladas bajo al possible riesgo de descarga electrica.
-
No utiliser nunca la campana sin la rejilla montada correctamente!
-
La campana NUNCA debe utilizes como una superficie de apoyo a menos que así se indique inicialmente.
- Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
- En caso de duda, consultar el centro de asistencia autorizada o un similar personal calificado.
A iATENCION! No utilizes con un programador, temporizador, mando a distancia separado oequalierotroidispositivoque se active automaticamente.
Mantener a los niños menos de 3 años alejados del equipo. Sin la vigilancia constante de unadulto,mantener el equipo alejado del alcance de niños menos de 8 años.
ATENCLON: el equipo no está destinado para ser puesto en functiOnamento mediate un dispositivo externo o un systema de mando a distancia separado.
Este equipo no está destinado al uso profesional. No usar el equipo al abierto.
Para evaporar el risco de lesiones personales, el equipo de ser movilizado e instalado por dos o mas personas.
La instalacion, incluye ademas eventuales empalmes para la alimentacion hidrica (si estan previstos) y las conexiones ellectricas, y las intervenciones de reparacion deben ser realizadas por personalriallicado.
Al finalizar la instalacion, conservar el material de embalaje (partes en plastico, polistireno, etc.) fuera del alcance de los niños para evaporar el riesgo de asfixia.
No utiliser el equipo cuando se está mojado o descalzo.
Nunca utilizes equipos para limpieza a vapor - riesgo de descarga electrica.
El material del embalaje es reciclable al 100% y está marcado con el símbolo de reciclaje
La campana puede ser diferente con besoin a los dibujos de este manual, excepte las instruetiones para su uso, la manutencion y la instalacion son las mismas.
Atengase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales invenrientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractor ha sido ideada para la aspiración de humos y vapeores producidos durante la coccción y para el uso dométrico.
- Es importante guardar este manual para poder consulutar si fauna necessario. En el caso de vente, de inutilidad o de mudanza, asegurar que quede+junto al producto.
Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalacion,el uso y la seguridad.
No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape. -
Antes de instalar el aparato,controlar que todas sus partes no esten dañadas. En caso contrario llamar al revendedor y no realizar la instalación.
-
La distancia minima entre la superficie de coccción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas asignAR una distancia mayor, hay que tenerlo en consideración.
CONEXION ELECTRICA
La tension de redDebe corresponder con la tension indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un
enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun despues de la instalacion. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es possible situarla en un lugar accesible, aunupones de la instalacion, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoria de alta tensión lll, conforme con las reglas de instalacion.
ATENCLON! Antes de reconectar el circuito de la campana a la red y de vericar el correcto funciona, controlar siempre que el cable de red fue montadocorrectamente.
Si el cable no dispone de enchufe,conecte los cables tal como indica lasuma table:
Tensión y Frequencia de la red electrica
Consultar el valor indicado en la etiqueta de caracteristicas bajo el control de la campana.
Conexión por cable
N:azul
L : marrón
Sustitución del cable de alimentacion
La campana está provista de un cable de alimentación especial; si el cable se daña, Solicite uno nuevo al Servicio de Asistencia Técnica.
EXTRACCION DE AIRE
(Para las versiones aspirantes)Conectar la campana en los tubos y en los orificios de escape de pared con diametro equivalente a la salute del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diametro inferior, determinar a una reduccion de los rendimentos de la aspiracion y un drastico aumento del ruido.
Se deslinda responsabilidad.
Utilice unconducto cuya longitud sea la minima indispensable.
! UtiIice un conducTo con el menor numero posible de curvas (angulo maximo de la curva: 90^
! Evite los Cambios drásticos en la sección del conductor
LaEmpresadeclina cada responsabilidad en caso de que estas normas no sean respetadas!
i FILTRANTE O ASPIRANTE ?
! Su campana extractor está lista para ser usada en version aspirante.
Para usar la campana en version filtrante se instala el KIT ACCESORIO.
Controle en las primeras paginas de este manual si el KIT ACCESORIO ya está provdido o si hay que comprarlo.
Note: Si proveido, en algunos casos, el sistema de filtracion añadido a base de carbones activos podria estar ya instalado en la campana.
Las informaciones para la transformacion de la campana en version aspirante a version filtrante ya está-presentes en este manual.
Version aspirante
El vapor es evacuado hacía el exterior a travers de un tubo de escape introducido en el aró de sujeción que se enquiryra arriba de la campana.
ATENCIón!
El diametro del tubo de escape debse ser igual al diametro del aro de sujecion.
ATENCLION!
Si la campana está provista de filtro de carbón, hay que SACAR.
Version filtrante
El aire aspirado vendrá desgraso y desodorazo antes de ser alimentado de nuevo en la habitación.
Para usar la campana en esta version esnecessary instalar unsystema de filtracion adiconal a base de carbion activado.
MANDOS
La campana está dotada de un panel de mandos con control de las velocidades de aspiracion y control de encendido de la luz para la iluminacion del plano de cocccion.
a. ON/OFF luces.
b. OFF motores.
c-d-e. Potencia de aspiracion minima (c), media (d), maxima (e).
MANTENIMIENTO
Limpieza
Para la limpieza, utilise EXCLUSIVAMENTE un pamo impregnado de detergente liquido neutro. iNO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMpieZA! No utilise produits que contengan abrasivos. iNO UTILICE ALCOHOL! iNO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Mantenimientos de los filtros antigrasa
Retiene las partículas de grasa producidas cuando se cocina.
El bajo antigrasa metalico debe limpiarse una vez al mes con detergentes no agresivos,manualmente o bien en lavavajillas a bajas temperatas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metalico puede destenirse pero sus caracteristicas de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de mueille.

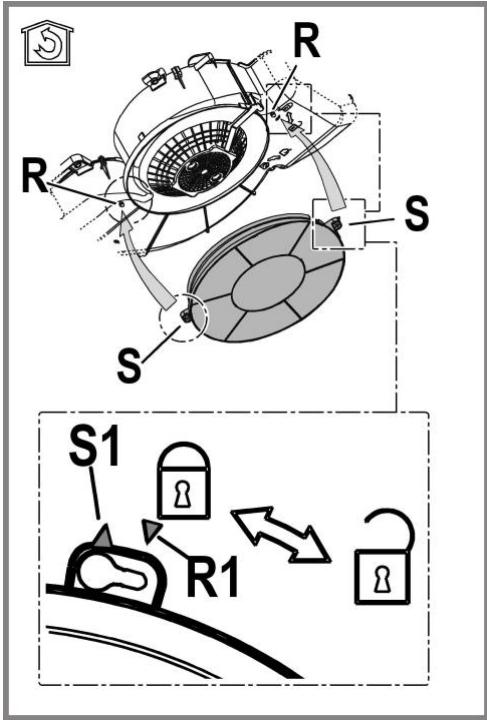

Mantenimiento del filtró al carbón
Retiene los oleros desagradables producidos por la cocccion de alimentos.
La saturación del carbón activado ocurre cuando da mas o menos tiempo de uso prolongado,dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso esnecessary sustituir el cartucho al menos cada 4配送.
NO puede lavarse o reciclarse.
- Quite los filtros antigrasa.
- Instale los filtres de carbón activado a cada bajo del motor:
Compruebe que los pernos R del conducjo coincidan con las ranuras S y gire hacía la derecha hasta que se bloquee.
Para retirar los filtros de carbón, realice las mismas operaciones en sentido inverso.
- Instale los filtros antigrasa.
Sustitución de la lámpara
Fig. 4
Desconecte el aparato de la red electrica.
Atencion! Antes de tocar las lamparas asegurese de que esten frias.
Retirar la rejilla.
Sostitur la lampara danada.
Utilizar solo lámparas LED de max 2,5W-E14. Para mayores detalles, consultar la hija anexa "ILCOS D" (position alfanumerica "1e").
Volver a montar la rejilla.
ELIMINACION
Este aparato lva el marcado CE en conformidad con la Directiva 2012/19/EC - UK SI 2013 No.3113 del Parlamento Europeo y del Consejo sobre residuos de aparatos electricos y electronicos (RAEE).
La correcta eliminacion de este producto evita consecuencias negativas para el medioambiente y la salute.
El symbolo en el producto o en los documents que se incluyen con el producto, indica que no se puedaatar como residuo domestico. Esnecessary entergarlo en un punto de recogida para recicular aparatos electricos y electronicos.
Deschélo con arreglo a las normas medioambienteles para eliminacion de residuos.
Para Obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, pángase en contacto con su Municipalidad, con el service de eliminación de residuos urbanos o la tienda donde adquirido el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad minima cuando empiece a cocinar y mantenga en marcha durante≦los≦minutos≦despues de haber acabado de cocinar. Aurente la velocidad solo si se produjera una gran;cantidad de homo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necessario paramantener un buena rendimiento en la reduccion de los olores. Limpie el filtró o filtros de grasa cuando sea necessario paramantener un buena rendimiento del filtró de grasa. Utilice el diámetro Tmaxo delistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Si alguna pieza parece no funciona, realice los siguientes 控roles antes de llamar al Servicio de Asistencia:
Si la campana no funciona:
Compruebe que:
- no haya interruptions de corriente.
- se haya seleccionado una velocidad.
Si la campana presenta un rendimiento escaso:
Compruebeque:
- La velocidad del motor seleccionada es suficiente para la cantidad de homo y vapores emitida.
- La cucina está suficientemente ventilada para permitir una toma de aire.
- el filtró de carbón no está gastado (campana en version filtrante).
Si la campana se ha apagado durante el funcionaamento normal:
Compruebeque:
- no haya interruptions de corrente.
- el dispositivo de Interruption omnipolar no se ha disparado.
En caso de eventuales anomalias en el funciona, antes de dirigirse al service de asistencia, desconectar el aparato de la alimentacion electrica, extrayendo el enchufe al menos durante 5 segundos, y.afteres conectarlo nuevomente. Si la anomía de funciona no desaparece, dirigirse al service de asistencia.
DATOS TÉCNICOS
| Alto (cm) | Ancho (cm) | Fondo (cm) | Ø del tubo de salute (cm) |
| 13,3 | 49,9 | 51 | 12,5 |
| 13,3 | 54,9 | 51 | 12,5 |
| 13,3 | 59,9 | 51 | 12,5 |
| 13,3 | 89,9 | 51 | 12,5 |
Componentes no suministrados con el producto
Puede descargarse las Instrucciones de seguridad, el Manual del usuario, la Ficha del producto y los Datos de energia:
- Visitando nuestra páginaweb docs.whirlpool.eu
- Usando el número QR
- Internacionalmente, para seresponse en contacto con el nombre del numero de téléphone en el folleto de la garantía. Cuando seonga en contacto con nuestro Servicio Postventa, deben indicar los@cuidos que figuran en la placacdecharacteristicadesus producto.
SEGURANÇA GERAL
Se o exaustor foridotado flltrados de carao ativo,estes deverao ser retirados.
Versão filtrante
Para a limpeza, utiliser um pano humedecido com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. NAO UTILIZE ALCOOL!
IopdpbKkaHaΦnItpnte 3a
Ma3HHH
ФиЛТьрБТ 3аДьрЖa Ma3HIneЧаCTиц, OТдЕЯнппгOTBEHe.
IpoNCTBa Ce BeDnBx MeCeyHc HeyTpAINn IpnepaTm. Mne ce pHyHO INN B CbDOMnIA MaINHa Ha Hncka TempePaTypa IN KpaTBK PexIM HA INMnBaHe.
Pn MHeHaΦHbpa 3a Ma3HNHn B CbDMNJIHa MaJINHa eBb3MOxHO ToI Da Ce ObE3uBeTn, HO TOBa HNKaKbB CnyaH He HaMaJIraBa CnOcObHocCTTa My HaΦHtPrnPaHe.
3a da paarIIO6NteΦnITbpa 3a Ma3HNHtE,dpbHHeTe dpbkKaTa C npyKIneH MexAHn3bM.
IopdpbkkHa hΦnTbpa cakTNBEH
BbIeH
3aIbPka HnepnraTHHTe Mnpu3Mn, KOITc ce OTdEJIr Tpni IpbxKeHe.
ФИNTbPbT C AkTNBEN BByIeN CE 3aNYUba PnIP6JIIN3HTeHNO CNeI DbIbI nepIOd Ha N3IOJ3BaHe B 3aBNCIMOCT OT HauHHa roTBeH e NT OToBA KOnKQ YecTO NOYICTBaTe FInITbpa .
BbB BCEk ncluya e Heo6xOIMO da noJMeHrte fnnIbpa cakTINBEH BbTIeH Ha BCEk YeTIpy Meceua INN KOraTO HnIMKaTOpBT 3a 3acuane Ha fnnITpTe Ioka3Ba, Ye e Heo6xOIMO.
He ce mne HnTo MoKe Da ce n3non3Ba nobTOpHO.
OTcpanheTefnntbpa3aMa3HHH.
MOnTnpaIte QnITPitTe, KOnTo NOKpNBaT KOpNyCa Ha MOTopa.
YBepete ce, ye 6oJIToBete R Bbpyx yner CbBnadat c OTBOpITE S, cIeT TOBa 3aBbptete no Nocoka Ha YacOBHNIKOBATA CTpeIIKa DOKaTO CE 3aBnT.
3a da pa3rno6nTe pfnnptne n3nblnhe Te oepaunite B o6paTeH peI.
MOHTnpaTte OTHOBO nIITPITE 3a Ma3HHInTe.
IopmHa Ha Jiamnite
Φn.r.4
I3KIIIOHTe ypeDa ot en.Mpekata.
BnmaHne! Ppei Da B3eMeTe B pka eI. KpyuKnte npOBepTe daJI ca n3CTnHaJI.
Изва对接скара.T.
3amehe Te nobpeHata lamna.
