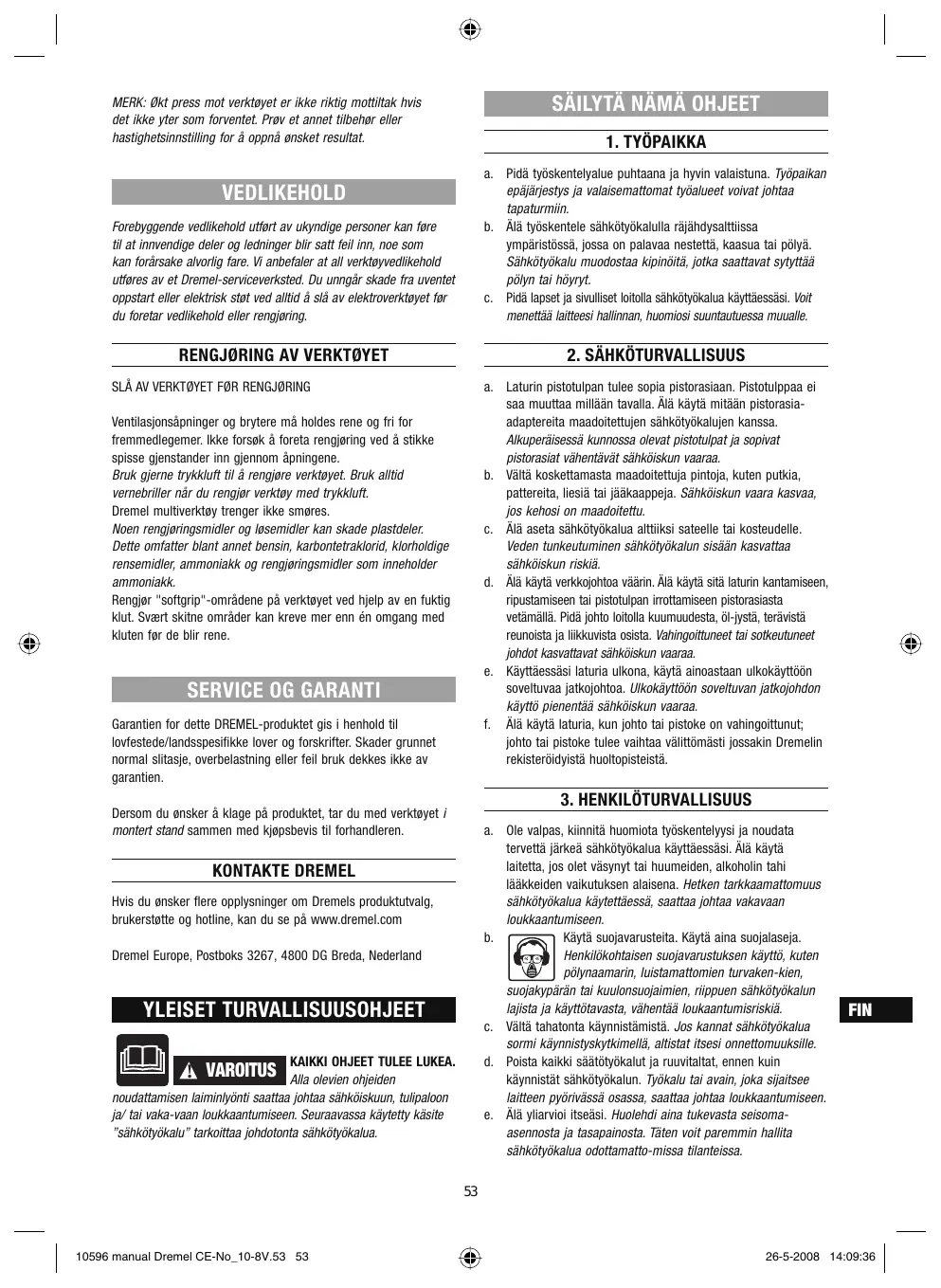

KÄYTTÖOHJE 10.8V LITHIUM-ION DREMEL

3 dB), et la vibration 2,5 m/s2 (méthode main-bras). Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE VASTAVUSDEKLARATSIOON Kinnitame ainuvastutajana, et see toode vastab järgmistele standarditele või normdokumentidele: EN 60 745, EN 55 014 vastavalt direktiivide 2006/95/EÜ, 2004/108/EÜ, 98/37/EÜ (kuni 28.12.2009), 2006/42/EÜ

électrique. f. N'utilisez pas de chargeur si le cordon ou la fiche sont endommagés ; le cordon ou la fiche doivent être immédiatement remplacés dans l'un des Centres techniques Dremel agréés.

Die Garantie für dieses DREMEL Produkt entspricht den länderspezifischen Vorschriften. Schäden durch normale Abnutzung und

Utilisez des équipements de protection. Portez toujours un équipement de protection oculaire. Les équipements de protection tels que masque anti-poussière, chaussures de sécurité antidérapantes, casque ou protection auditive employés dans les cas appropriés réduiront les blessures corporelles. c. Evitez tout démarrage accidentel. Le fait de porter un outil électroportatif avec un doigt sur l'interrupteur est une invitation à l'accident. d. Retirez toute clé de réglage avant de mettre l’outil sous tension. Une clé laissée au contact d’un élément en rotation de l’outil électroportatif peut entraîner des blessures corporelles. e. Ne travaillez pas dans une position instable. Conservez à tout moment un bon appui et un bon équilibre du corps. Vous serez ainsi plus en mesure de garder le contrôle de l’outil électroportatif dans les situations imprévues. f. Ayez une tenue appropriée. Ne portez pas de vêtements amples ni de bijoux. N’approchez jamais les cheveux, vêtements et gants de pièces en mouvement. Des vêtements amples, bijoux ou cheveux longs peuvent être happés par des pièces en mouvement. g. En présence de dispositifs pour l’aspiration et la collecte des poussières, vérifiez que ceux-ci sont branchés et correctement employés. L’utilisation de ces appareils peut réduire les risques liés à la poussière.

LISEZ TOUTES LES CONSIGNES.

Le non-respect des consignes ci-après peut entraîner un choc électrique, un incendie et/ou des blessures corporelles graves. L'expression "outil électroportatif", mentionnée dans tous les avertissements ci-dessous, concerne votre outil électrique sans fil.

! ATTENTION CONSERVEZ CES CONSIGNES

1. ZONE DE TRAVAIL a. Faites en sorte que la zone de travail soit propre et bien éclairée. Un espace encombré et sombre est propice aux accidents. b. Ne faites pas fonctionner des outils électroportatifs dans les atmosphères explosives, notamment en présence de liquides, gaz ou poussières inflammables. Les outils électroportatifs produisent des étincelles susceptibles d’enflammer les poussières ou fumées. c. Tenez les enfants et spectateurs à distance pendant le fonctionnement d’un outil électroportatif. Toute distraction peut entraîner une perte de contrôle de l’outil.

2. SECURITE ELECTRIQUE a. La fiche mâle du chargeur doit être compatible avec la prise femelle. Ne modifiez en aucune circonstance la fiche.

N’employez pas d’adaptateur avec les outils électroportatifs mis à la terre. L’utilisation de fiches non modifiées et de prises appropriées réduira le risque de choc électrique. b Evitez tout contact corporel avec des éléments reliés à la terre, tels que tuyauterie, radiateurs, cuisinières, réfrigérateurs. La mise à la terre du corps accroît le risque de choc électrique. c. Conservez les outils électroportatifs à l’abri de la pluie et de l’humidité. La pénétration d’eau dans un outil électroportatif accroît le risque de choc électrique.

4. PRECAUTIONS D’UTILISATION DE L’OUTIL ELECTROPORTATIF a. Ne forcez pas sur l’outil électroportatif. Employez l’outil correspondant à votre application. L’outil électroportatif approprié accomplira sa tâche plus efficacement et plus sûrement s’il est utilisé à la vitesse pour laquelle il a été conçu.

Des accessoires aux dimensions inadaptées ne peuvent pas être protégés ou contrôlés correctement. Les meules, brides, plateaux de ponçage ou tout autre accessoire doivent correspondre exactement à la broche de l’outil électroportatif. Les accessoires dont le perçage ne correspond pas exactement à la broche de l’outil électro-portatif tournent de manière irrégulière, présentent des vibrations excessives et peuvent entraîner une perte de contrôle. N’utilisez pas d’accessoires endommagés. Avant chaque utilisation, contrôlez les accessoires tels que les meules pour détecter des éclats et fissures, le plateau de ponçage pour identifier des fissures, une usure moyenne ou excessive, les brosses métalliques pour détecter des fils lâches ou cassés. En cas de chute de l’outil électroportatif ou de l’accessoire, contrôlez la présence de dommages ou remplacez l’accessoire. Après le contrôle et le remplacement de l’accessoire, vous et d’éventuelles personnes présentes devez vous placer à distance de la zone de l’accessoire en rotation et laisser tourner l’outil électroportatif à sa vitesse à vide maximale pendant une minute. En règle générale, les accessoires endommagés cassent pendant ce temps d’essai. Portez des équipements de protection personnels. Selon l’application, portez un masque intégral, des lunettes masque ou des lunettes de protection. Si nécessaire, portez un masque anti-poussière, des protections auditives, des gants et un tablier spécial qui vous protège des petits fragments d’abrasif ou de pièce à travailler. La protection oculaire doit être capable d’arrêter les projections de débris provoquées par les différentes opérations. Le masque antipoussière ou le masque respiratoire doit filtrer les particules générées lors de l’utilisation. Une exposition prolongée à un bruit de forte intensité peut entraîner une perte d’audition. Gardez une distance de sécurité suffisante entre votre zone de travail et les personnes à proximité. Toute personne pénétrant dans la zone de travail doit porter un équipement de protection individuel. Des fragments de la pièce à travailler ou un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone directe de travail. Tenez l'outil par les parties isolées prévues à cet effet lorsque vous effectuez une opération, où l'accessoire de coupe risque d'entrer en contact avec un câble caché. Le contact de l’accessoire de coupe avec un fil sous tension mettra également sous tension les parties métalliques de l’outil et soumettra l’utilisateur à un choc électrique. Reposez l’outil électrostatique seulement après l’arrêt complet de l’accessoire. L’accessoire en rotation peut accrocher une surface et vous faire perdre le contrôle de l’outil. Veuillez ne pas démarrer l’outil électroportatif lorsque vous le transportez le long du corps. En cas de contact accidentel, l’accessoire en rotation peut happer vos vêtements et vous blesser grièvement. Nettoyez régulièrement les orifices de ventilation de l’outil électroportatif. Le ventilateur du moteur risque d’aspirer la poussière dans le carter et une accumulation excessive de particules métalliques peut être source de risque électrique.

CONSIGNES DE SECURITE SPECIFIQUES AU PONCAGE ET A LA DECOUPE A L’ABRASIF a. N’utilisez que des meules recommandées pour votre outil

électroportatif et le capot de protection conçu pour la meule sélectionnée. Les meules non conçues pour l’outil électroportatif ne peuvent pas être suffisamment protégées et présentent alors un danger. b. Employez les meules exclusivement pour les applications recommandées. Par exemple: ne meulez pas avec la surface latérale d’un disque à tronçonner. Les meules à tronçonner sont conçues pour enlever de la matière avec le bord et les forces latérales appliquées à ces meules peuvent provoquer leur destruction. c. Utilisez systématiquement des brides de serrage en parfait état, dont la taille et la forme sont appropriées à la meule sélectionnée. Les brides appropriées servent de support à la meule et réduisent ainsi le risque de rupture de celle-ci. Les brides pour les disques à tronçonner peuvent différer de celles pour d’autres meules. d. N’utilisez pas de meules usées d’outils électroportatifs de plus grande taille. Les meules prévues pour un outil électroportatif plus grand ne sont pas conçues pour les vitesses de rotation accrues des outils électroportatifs plus petits et risquent de casser.

CONTRECOUP ET AVERTISSEMENTS ASSOCIES Un contrecoup est une réaction soudaine provoquée par une meule, un plateau de ponçage, une brosse ou tout autre accessoire en rotation qui se bloque ou se coince. Un blocage entraîne l’arrêt rapide de l’accessoire en rotation et la projection de l’outil électroportatif dans la direction opposée à la rotation de l’accessoire au point de blocage. Par exemple, si une meule se coince ou se bloque dans la pièce à travailler, le bord de la meule pénétrant au point de blocage peut entamer la surface du matériau et la meule peut ressortir ou être éjectée. En fonction du sens de rotation de la meule au point de blocage, celle-ci peut être projetée vers l’utilisateur ou à l’opposé de celui-ci.

Dans ces conditions, les meules peuvent également casser. Le contrecoup résulte d’une utilisation incorrecte de l’outil électroportatif et/ou de mauvaises conditions ou procédures d’utilisation. Ce phénomène peut être évité en prenant les précautions suivantes. a. Maintenez fermement l’outil et campez votre corps et vos bras de manière à résister aux forces de contrecoup. Utilisez systématiquement la poignée supplémentaire, s’il y en a une, pour contrôler au maximum les forces de contrecoup ou le couple de réaction au démarrage. Les forces de contrecoup ou le couple de réaction peuvent être amortis par l’utilisateur si les précautions correctes sont observées. b. Ne placez jamais votre main à proximité de l’accessoire en rotation. Lors d’un contrecoup, l’accessoire risque de rebondir sur celle-ci. c. Ne restez pas dans la zone de contrecoup possible de l’outil électroportatif. Le contrecoup entraînera l’outil dans la direction opposée au mouvement de la meule au point de blocage. d. Soyez extrêmement vigilant lors du travail des coins, arêtes coupantes, etc. Evitez que l’accessoire rebondisse contre la pièce à travailler et qu’il se coince. L’accessoire en rotation a tendance à accrocher au niveau des coins, des arêtes coupantes ou lorsqu’il rebondit, avec une possibilité de perte de contrôle ou de contrecoup. e. N’utilisez pas de lames de scie à chaîne ou dentées. Ce type de lame provoque fréquemment des contrecoups et une perte de contrôle.

CONSIGNES DE SECURITE SUPPLEMENTAIRES POUR LA DECOUPE A L’ABRASIF a. Evitez de coincer le disque à tronçonner ou d’appliquer une pression excessive. N’essayez pas de réaliser des coupes trop profondes. Une surcharge du disque en augmente la sollicitation et donc les risques de torsion ou de blocage, ce qui entraînerait un contrecoup ou la destruction de la meule. b. Ne vous placez pas dans l’axe de la meule en rotation ni derrière celle-ci. Si la meule au contact de la zone travaillée s’éloigne de vous, un contrecoup risque de ramener le disque et l’outil électroportatif directement sur vous. c. Lorsque le disque se bloque ou que vous interrompez une passe pour une raison ou une autre, éteignez puis immobilisez l’outil jusqu’à ce que le disque s’arrête complètement.

N’essayez en aucun cas de sortir le disque à tronçonner en rotation du matériau, sinon il existe un risque de contrecoup. Recherchez la cause du blocage et prenez les mesures nécessaires pour y remédier. d. Ne redémarrez pas l’opération de découpe dans la pièce à travailler. Attendez que la meule ait atteint sa vitesse de rotation maximale et introduisez-la précautionneusement dans le matériau. En cas de redémarrage de l’outil électroportatif dans la pièce à travailler, le disque risque de se coincer, de ressortir ou de provoquer un contrecoup. e. Utilisez des supports pour les panneaux ou toute pièce de grandes dimensions, afin de réduire le risque de blocage de la meule et de contrecoup. Les pièces de grandes dimensions ont tendance à s’arquer sous leur propre poids. Les supports doivent être placés sous la pièce à travailler, près de la ligne de coupe et près du bord de la pièce, des deux côtés de la meule.

Ces opérations incluent notamment le ponçage, la sculpture et la gravure, ainsi que la découpe, le nettoyage et le polissage.

CONSIGNES DE SECURITE SPECIFIQUES POUR LE BROSSAGE METALLIQUE a. Ayez à l’esprit que la brosse perd des fils métalliques même pendant le travail normal. Evitez une sollicitation trop élevée des fils métalliques en appliquant une pression excessive sur la brosse. Les fils métalliques arrachés peuvent pénétrer facilement dans des vêtements légers et/ou la peau. b. Si un capot de protection est recommandé pour le brossage métallique, évitez tout contact entre ce capot et la brosse métallique. Les brosses métalliques circulaires ou autres peuvent augmenter de diamètre en raison de la pression et des forces centrifuges.

G. Interrupteur de marche/arrêt et cadran de vitesse variable

H. Jauge de carburant I. Languette de dégagement J. Batterie K. Chargeur

2. Appuyez sur les deux languettes de dégagement de chaque côté de la batterie et retirez la batterie à l'arrière de l'outil.

3. Alignez la forme extérieure de la batterie sur la forme extérieure du chargeur (flèches de la batterie dans la direction de celles du chargeur), appuyez sur les languettes de dégagement, insérez la batterie dans le chargeur et relâchez la pression sur les languettes pour la mettre en place. 4. Branchez le chargeur dans la source d'alimentation. Le voyant vert s'allume pour indiquer que la connexion est établie et que la batterie est en charge. En conditions

Ne jetez pas votre appareil électroportatif avec les ordures ménagères!

Conformément à la directive européenne 2002/96/CE relative à la mise au rebut des équipements électriques et électroniques, et à sa transposition dans le droit national, les outils électroportatifs inutilisables doivent faire l’objet d’une collecte distincte et être mis au rebut d’une manière respectueuse pour l’environnement.

6. Alignez la forme extérieure de la batterie sur la forme extérieure du boîtier du chargeur. Appuyez sur les languettes de dégagement, insérez la batterie à l'arrière de l'outil et relâchez-la pour qu'elle se mette en place.

S. Sens de desserrage

T. Ecrou de blocage 1. Appuyez sur le bouton de blocage d’arbre, maintenez et tournez l’arbre à la main jusqu’à ce qu’il s’enclenche. N’actionnez pas le bouton de blocage tant que l’outil multifonctions n’est pas complètement arrêté. 2. Lorsque le bouton de blocage d’arbre est enfoncé, desserrez et déposez l’écrou de blocage. Utilisez la clé de pince si nécessaire. 3. Déposez la pince en la dégageant de l’arbre. 4. Engagez à fond la nouvelle pince appropriée dans l’arbre, puis repositionnez et resserrez à la main l’écrou de blocage. Ne serrez pas complètement l’écrou en l’absence d’embout ou d’accessoire.

REMARQUES IMPORTANTES SUR LA CHARGE

1. La batterie se charge seulement à 80 % de sa capacité maximale lors des premiers cycles de charge. Après ces premiers cycles de charge, la batterie se chargera à sa capacité maximale. 2. Le chargeur a été conçu pour un chargement rapide de la batterie uniquement à des températures comprises entre 4 ˚C et 41 ˚C. 3. Une baisse notable de l'autonomie après chaque charge peut signifier que la batterie est bientôt usée et doit être remplacée.

CHANGEMENT D’ACCESSOIRE ILLUSTRATIONS 4/5

P. Bouton de verrouillage de l’arbre 1. Appuyez sur le bouton de blocage d’arbre, maintenez et tournez l’arbre à la main jusqu’à ce qu’il s’enclenche. N’actionnez pas le bouton de blocage tant que l’outil multifonctions n’est pas complètement arrêté. 2. Lorsque le bouton de blocage d’arbre est enfoncé, desserrez l’écrou de blocage (sans le déposer). Utilisez la clé de pince si nécessaire. 3. Engagez à fond l’embout ou la queue d’accessoire dans la pince. 4. Le bouton de blocage d’arbre étant toujours enfoncé, serrez à la main l’écrou de blocage jusqu’à ce que l’embout ou la queue de l’accessoire soit bien serré dans la pince. Ayez recours à la clé de pince pour bien fixer l'embout ou l'accessoire dans la pince.

REMARQUE : L'emploi de chargeurs ou de batteries non vendus par

Dremel risque d'annuler la garantie.

COMMENT DEMARRER sans avec avec avec

bague (480) trois bagues (481) deux bagues (482) une bague (483)

UTILISATION La première étape consiste à faire connaissance avec l’outil.

Prenez-le, soupesez-le et cherchez son équilibre dans votre main. Sentez sous vos doigts la partie conique du corps. Celle-ci permet de tenir l’outil comme un crayon. La poignée souple exclusive sur la partie conique est synonyme de confort et de contrôle accrus pendant l’utilisation. Ne tournez jamais l’outil vers votre visage, orientez-le vers l’extérieur. Des accessoires qui ont pu être endommagés lors de la manipulation peuvent être violemment projetés sous l’effet de la vitesse. Lorsque vous tenez l’outil, évitez d’obstruer les orifices de ventilation avec vos mains. Cette obstruction peut provoquer une surchauffe du moteur.

NOTA: Certains kits d’outil multifonctions peuvent ne pas inclure les quatre tailles de pince. Les pinces sont disponibles séparément.

Utilisez systématiquement la pince correspondant au diamètre de queue de l’accessoire que vous projetez d’employer. N’engagez pas de queue de grand diamètre dans une pince de diamètre plus petit.

CHANGEMENT DE PINCE ILLUSTRATION 4

P. Bouton de verrouillage de l’arbre Q. Clé de pince R. Sens de serrage 23

10596 manual Dremel CE-No_10-8V.23 23

à sa vitesse de travail, avec l’accessoire et la fixation Dremel appropriés. Si possible, évitez toute pression sur l’outil pendant son utilisation. Au contraire, appliquez légèrement l’accessoire en rotation à l’endroit voulu sur la surface à travailler. Concentrez-vous sur le guidage de l’outil sur la pièce en n’appliquant qu’une très légère pression de la main. Laissez l’accessoire faire le travail. En règle générale, plusieurs passes avec l’outil sont préférables à une seule pour accomplir le travail. Un contact léger permet un contrôle optimal et évite les risques d’erreur. Pour maîtriser l’outil multifonctions dans les travaux de précision, tenez-le comme un crayon, entre le pouce et l’index. ILLUSTRATION 6 La méthode de maintien de type "golf" est appliquée pour les opérations plus difficiles telles que le ponçage ou la découpe. ILLUSTRATION 7

• Le polissage, le lustrage et le nettoyage à la brosse métallique doivent être effectués à des vitesses inférieures

à 15.000 tr/min, afin de ne pas endommager la brosse et le matériau. • Le bois doit être coupé à vitesse élevée. • Le fer ou l’acier doivent être coupés à vitesse élevée. • Si une fraise en acier haute vitesse commence à vibrer, c’est généralement que sa vitesse de rotation est trop faible. • L’aluminium, ainsi que les alliages de cuivre, de plomb, de zinc et d’étain peuvent être coupés à diverses vitesses selon le type de découpe effectuée. Appliquez de la paraffine (pas d’eau) ou un lubrifiant approprié sur la fraise afin d’éviter l’adhérence de déchets de coupe sur les tranchants de la fraise.

VITESSES DE FONCTIONNEMENT Cet outil multifonctions fonctionne à une vitesse élevée. Celle-ci varie dans une plage comprise entre 5.000 et 35.000 tr/min.

L’ajustement de la vitesse de rotation à votre projet donnera un meilleur résultat final. Pour une qualité optimum lorsque vous travaillez sur différents matériaux, réglez le variateur de vitesse en conséquence. Pour sélectionnez la vitesse appropriée à l’accessoire employé, exercez-vous d’abord sur des matériaux de récupération. Les réglages de vitesse de l’outil multifonctions de la 10,8 V Lithium-Ion sont indiqués sur le variateur. Reportez-vous au tableau des réglages de vitesses aux pages 4 à 6, afin de déterminer la vitesse appropriée en fonction du matériau employé et de l’accessoire. A) A utiliser sur parois en placoplâtre. On obtient les meilleurs résultats à 35.000 tr/m. B) A utiliser sur les joints de mortier sur les murs et les sols. Employez le réglage 7-8. *) Vitesse pour les coupes peu profondes. Attention, risque de brûlage sur les rainures profondes. ■) Selon la direction de coupe par rapport au grain. La majorité des tâches peuvent être accomplies en utilisant l’outil à sa vitesse maximale. Néanmoins, certains matériaux (plastiques et métaux spécifiques) peuvent être endommagés par la chaleur résultant du fonctionnement à vitesse élevée et doivent donc être travaillés à des vitesses relativement faibles. Le fonctionnement à faible vitesse (inférieure ou égale à 15.000 tr/min) convient en général aux travaux de polissage avec les accessoires de polissage en feutre. Toutes les applications de brossage nécessitent des vitesses réduites afin d’éviter l’arrachement de fils métalliques. A faible vitesse, laissez l’outil performant faire le travail pour vous. Les vitesses plus élevées conviennent mieux pour travailler les bois durs, les métaux et le verre, ainsi que pour percer, sculpter, découper, défoncer, profiler et réaliser des feuillures ou des embrèvements dans le bois. Les positions d’interrupteur correspondent approximativement aux vitesses de rotation suivantes:

NOTA: Une pression accrue sur l’outil ne constitue pas la solution pour de meilleures performances. Essayez un autre accessoire ou une autre vitesse pour obtenir le résultat souhaité.

ENTRETIEN Toute opération d’entretien préventif effectuée par du personnel non autorisé peut entraîner le positionnement incorrect de composants internes et présenter des risques graves. Nous recommandons de confier les opérations d’entretien de l’outil à un Centre Technique Dremel. Pour éviter les blessures résultant d'un démarrage accidentel ou d'un choc électrique, éteignez systématiquement l'outil avant les opérations de réparation ou de nettoyage.

NETTOYAGE DE L’OUTIL ETEINDRE L'OUTIL AVANT SON NETTOYAGE Les orifices de ventilation et les curseurs des interrupteurs doivent être tenus propres et exempts de corps étrangers. Ne tentez pas de nettoyer l’outil en insérant des objets pointus à travers les orifices de ventilation.

L’outil peut être nettoyé à l’air comprimé. Dans ce cas, portez systématiquement des lunettes de protection. L’outil multifonctions de Dremel ne requiert aucune lubrification. Certains détergents et solvants endommageront les pièces en plastique. C’est notamment le cas de l’essence, du tétrachlorure de carbone, des solvants chlorés, de l’ammoniaque et des détergents domestiques qui contiennent de l’ammoniaque. Nettoyez les zones de "poignée souple" de l’outil au moyen d’un chiffon humide. Il peut être nécessaire de renouveler plusieurs fois l’opération pour le nettoyage des surfaces rigides encrassées.
