KÄYTTÖOHJE CABRIO 341- 34CC MCCULLOCH

Omistajankäsikirja LUE HUOLELLISESTI

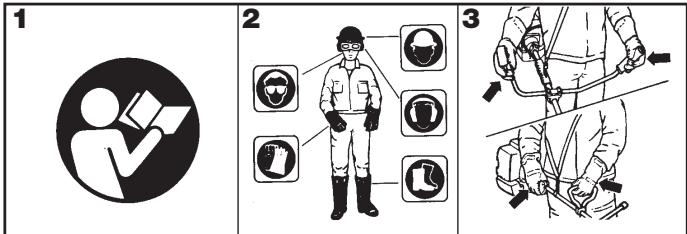

1) Trimmerin käyttäjän tulee lukea tämä ohjekirja

kokonaan ja huolellisesti, tuotetta saa käyttää vain siinä mainittuihin tarkoituksiin. Lapset eivät saa käyttää trimmeriä.

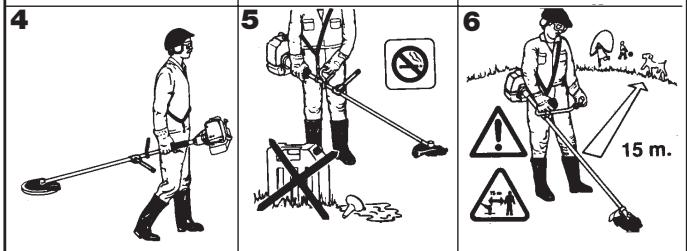

2) Koneella työskentelevän on puettava sopivat

vaatteet: a) vartalonmyötäiset suojavaatteet (älä käytä shortseja tai väljiä vaatteita), b) turvasaappaat (älä käytä sandaaleja äläkä työskentele paljain jaloin), c) työkäsineet, d) kasvosuojus tai suojalasit. Poista suoja jos se on paikalla, e) kuulonsuojaimet, f) suojakypärä, kun käytät pyörösahan teriä. Varmista, että osaat pysäyttää moottorin ja terän hätätapauksessa (kts. luku MOOTTORIN KÄYNNISTYS JA PYSÄYTYS). Älä käytä koskaan trimmeriä ollessasi väsynyt, fyysisesti huonovointinen tai käyttäessäsi määrättyjä lääkkeitä. Varo koneen pyöriviä osia ja kuumia pintoja.

3) Moottorisahan tai muiden, työntekijälle värähtelyä

aiheuttavien koneiden pitkäaikainen käyttö saattaa saada aikaan “Valkosormisuustaudin” (Raynard’n ilmiö).Tämä saattaa vähentää käsien tuntoaistia eri lämpötilojen erottamisessa ja aiheuttaa yieistä tunnottomuutta. Koneen käyttäjän tulisi siksi tarkastaa huolellisesti käsien ja sormien kunto, jos käyttää konetta jatkuvasti tai säännöllisesti. Jos jokin oireista ilmenee, käänny heti lääkärin puoleen. Pidä pensaikkoauraa lujasti molemmin käsin työn aikana. Työskentele aina tukevassa asennossa. Konetta saa käyttää vain sille tarkoitettuihin käyttöihin (kts. luku TURVALLINEN KÄYTTÖ).

4) Älä kuljeta trimmeriä pensaikkoauraa moottorin

ollessa käynnissä. Pysäytä moottori, peitä terä suojuksella ja kuljeta konetta leikkauspään ollessa takanasi. Jos kuljetat trimmeriä autossa, aseta se tukevaan asentoon jottei polttoaine läikkyisi ulos. Tyhjennä polttoainesäiliö aina ennen kuljetusta. HUOMIO: Turvallisuuden kannalta on välttämätöntä suojata terä laitten mukana toimitettavalla suojalla kuljetuksen ja varastoinnin aikana.Käynnistä trimmeri tasaisissa paikoissa. Kun käynnistät sen, ole vakaassa asennossa. Varmista, ettei terä tai nailonlankapää kosketa maata tai esteitä.

5) VAROTOIMET TULIPALOA VASTAAN: Älä

käytä trimmeriä tulen tai läikkyneen bensiinin äärellä. Älä käynnistä äläkä käytä trimmeriä muuten kuin ulkotiloissa ja hyvin tuuletetuissa paikoissa. PAKOKAASUT OVAT MYRKYLLISIÄ NIiTÄ

HENGITETTÄESSÄ, NE SAATTAVAT SAADA

AIKAAN TUKEHTUMISEN JA JOPA

KUOLEMAN. Kuivaa aina polttoainetäydennyksen jälkeen mahdollisesti läikkynyt polttoaine. Älä tupakoi toimenpidettä tehdessäsi. Käynnistä moottori kaukana täydennyspaikasta ja polttoainesäiliöistä (minimietäisyys 3 m). Älä tee täydennystä moottorin ollessa käynnissä.

6) Ihmisten ja eläinten on pysyttävä kaukana

työalueelta (minimietäisyys 15m). Koska työn aikana terä tai lankapää saattaa viskata ruohoa, multaa, kiviä tai muita roskia, sammuta moottori ja pysäytä terä tai pyörivä pää, kun joku lähestyy työaluetta (kts. luku MOOTTORIN KÄYNNISTYS JA PYSÄYTYS). Terä on terävä, ole varovainen käsitellessäsi sitä myös moottorin ollessa pysäytettynä. Käytä työhansikkaita. Sammuta moottori ja odota kunnes pyörivät osat ovat täysin pysähtyneet, ennen kuin teet mitään koneelle tai ennen kuin kosketat terää tai nailonlankapäätä. ÄLÄ

KÄYTÄ TRIMMERIÄ OLLENKAAN ELLEI

ERITYISTURVASUOJUS OLE ASETETTU

LUJASTI (kts. luvut TURVALLINEN KÄYTTÖ ja TERIEN JA NAILONLANKAPÄÄN ASENNUS). Näiden turvallisuusnormien laiminlyönti saattaa vaarantaa oman tai toisen henkilön turvallisuuden, esim. a) mahdollinen kosketus pyöriviin ja leikkaaviin osiin, b) mahdollinen erilaisten roskien sinkoaminen. VAROITUS: Älä käynnistä moottoria ellei se ole kiinnitettynä akseliin, koska kytkin saattaa mennä rikki. Käyttäessäsi kytkimellä varustettuja konella, varmista että leikkuupää on pysähdyksissä kun moottori käy minimillä. 56-88 cabrio 320-380-248729 29-11-2001 14:44 Pagina 57

C. TURVALLINEN KÄYTTÖ

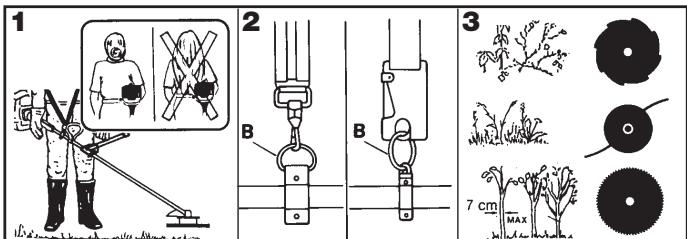

Tätä laitetta on pidettävä vartalon oikealla puolella, jotta pakokaasut poistuvat vapaasti koneen käyttäjän läheltä eivätkä käyttäjän vaatteet estä niiden vapautumista. Ellet ole koskaan käyttänyt trimmeriä, tutustu siihen ensin hyvin. Tarkasta kone aina huolellisesti ennen käyttöä: tarkista, etteivät ruuvit ole löystyneet tai liian kuluneet lisävarusteet (terät, nailonlankaiset päät, suojukset). Anna valtuutetun huoltoliikkeen vaihtaa mahdollisesti vahingoittuneet koneen osat. tarkista aika ajoin värähtelyn vastainen järjestelmä. HUOMIO. Jotta koneen täydellinen toiminta ja turvallisuus säilyisi, tarkista että kaikki osat tai lisävarusteet vaihdetaan alkuperäisiin samanlaisiin. Väitä trimmerin pitkällistä käyttöäVärähtelyt saattavat olla vaarallisia.

1) Poista työalueelta kivet, lasi, metalliosat ja

kaikki roskat, mitkä saattaisivat tarttua pyöriviin osiin tai sinkoutua vaarallisesti kauas. Leikkaa vain jokaiselle lisävarusteelle suositeltua materiaalia, vältä ettei leikkaava osa kosketa kalliota, metalliosia jne. Kiinnitä hiukset siten, että ne jäävät hartioiden yläpuolelle. Tarkista ennen työn aloittamista, että tukihihnat on kiinnitetty oikein. Säädä hihna siten, että trimmeri on hyvin tasapainossa oikealla puolellasi ja, että terä tai lankainen pää on samansuuntainen maahan nähden. Älä käytä työkalua jos olet epavakaassa asennossa; on tärkeää olla alna tasapainossa. Pidä koneen käytön aikana työalue alna edessäsi, älä kävele taaksepäin leikatessasi, koska näin et näe mahdollista vaaroja. Deltan muotoisella käsikahvalla varustetuissa malleissa, joissa käytetään leikkausterää on käytettävä sivuturvasuojusta. Sivuturvasuojuksen tarkoituksena on estää koneen llialliset kulun vaihtelut ja niistä johtuva vaarallinen terän lähestyminen koneen käyttäjän raajoja.

2) Tukirengas (B) pidetään alkuperälsessä

paikassaan jottei kone menettäisi tesapainoaan. Malleissa joissa on “U” muotoinen kädensija, etukädensijat voidaan säätää eirkseen, jotta koneen käyttö olisi helpompaa.

3) Seuraavat lisävarusteet voidaan asentaa

trimmeriisi: a) terä, b) nailonlankainen pää. Älä asenna mitään terää ilman että olet asettanut kaikki osat oikein paikalleen. Päinvastaisessa tapauksessa terä saattaisi irtautua ja iskeä vaarallisesti koneen käyttäjää ja/tai multa henkllöltä a) KUN KÄYTÄT PYÖRIVÄÄ TERÄÄ VARMISTA, ETTÄ OIKEA SUOJUS ON KIINNITETTY. b) KUN KÄYTÄT NAILONLANKAPÄÄTÄ

VARMISTA, ETTÄ OIKEA SUOJUS ON

KIINNITETTY. Konetta käyttäessäsi pidä sen etupuolta (terä tai nailonlanka) vyötärösi alapuolella. NAILONLANKAPÄÄ: Varmista aina, että se on asennettu oikein (kts. luku ASENNUS ja siihen kuuluva taulukko) ja käytä sitä nurmikkojen leikkaamiseen, nurmen ja rikkaruohon leikkaamiseen reunoilta tai missä on mahdollisesti esteitä, kuten puita, aitauksia ja seiniä. Nailonlankapää vähentää pienten kasvien ja puiden kuorten vahingoittumista. Käytä lankapäissä vain taipuvaa, ei-metallista valmistajan suosittelemaa lankamaterlaalla. Äla käytä koskaan esim metallilankaa, mikä saattaisi mennä rikki, ja olla vaarallinen. TERÄ: Varmista aina sen oikea asennus (kts. luku TURVALLISUUS ja luku ASENNUS ja siihen kuuluva taulukko). Kun kiinnität leikkaustyökaluja, seuraa tarkasti luvun “TERÄN JA NAILONLANKAPÄÄN ASENNUS” ohjeita. Kiinnitä leikkaustyökalut asettamalla kaikki siihen kuuluvat osat oikein ja oikeassa järjestyksessä.

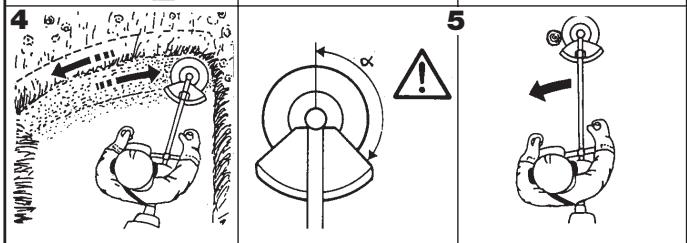

4) TERÄT: Sallivat kaikenlaisen ruohon, risun ja

pensaiden leikkaamisen. Käytä konetta kuten sirppiä painamalla kaasuvipua pohjaan.

5) HUOMIO: Käytä aina hyvin teroitettua terää.

Käytetty terä luo sekä leikkausvaikeuksia että saattaa aiheuttaa TAKAISKUN, eli koneen etuosaan tulee äkillinen liike, mikä johtuu terän kosketuksesta puuhun tai muihin kiinteisiin kappaleisiin. Tämä kosketus saattaa saada koneenkäyttäjän menettämään koneen hallinnan. Älä teroita vahingoittunutta terää vaan vaihda se uuteen terään. TAKAISKU: saattaa aiheutua myös kun leikataan käyttämällä mitä tahansa pyöröterää vaara-alueella l: leikkaa siis käyttämällä jäljelle jäävää aluetta. PYÖRÖSAHAN TERÄ: sopii nuoren puun, pienten puiden, joiden halkaisija on 7 cm, leikkaamiseen, pensaikon puhdistamiseen. VAROITUS: JOS KÄYTÄT 24-80-HAMPAISTA

METALLITERÄÄ (PYÖRÖSAHAN), ON SINUN

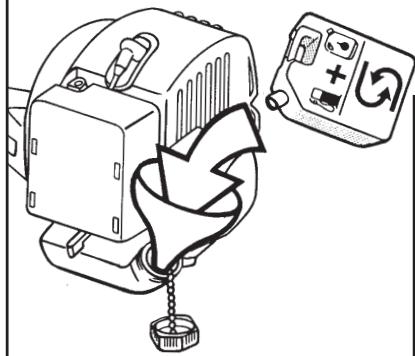

Käytä vain tämän käsikirjan suosittelemaa polttoainetta. Tämä tuote on asennettu kaksitahtimoottorilla ja vaatii sen vuoksi kaksitahtista bensiiniä ja öljysekoitusta. Käytä tai lyijytöntä, vähintään 80 oktaanilukuista bensiiniä. Käytä vain öljyä suljetuista astioista. Saadaksesi hyvän polttoainesekoituksen, pistä öljy astiaan ennen bensiiniä. Heikkotasoisen bensiinin tai öljyn käyttö saattaa vähentää toimintakykyä tai tiettyjen komponenttien käyttöikää.

Jos käytetään lyijytöntä bensiiniä, sinun täytyy käyttää täysin synteettistä kaksitahtimoottoriöljyä tai -merkkistä kaksitahtimoottoriöljyä, katso taulukko. TÄRKEÄÄ Ravista aina polttoaineastiaa hyvin ennen minkään polttoainesekoituksen kaatamista. Poltoainesekoituksen ominaisuudet saattavat huonontua aikaa myöten ja pitäisi käyttää 2 kuukauden kuluessa. Suosittelemme, että valmistat polttoainesekoitusta vain tarvitsemasi määrän. Älä koskaan käytä 2 kuukautta vanhempaa sekoitusta, koska tämä voi aiheuttaa moottorivaurion. VAROITUS Älä tupakoi, kun lisäät polttoainetta sahaan. Avaa polttoainesäiliön korkki hitaasti. Täytä polttoainesäiliö avotilassa kaukana avotulesta tai kipinöistä. Säilytä polttoainetta vain sitä varten tehdyissä astioissa.

POLTTOAINEEN TURVALLINEN SÄILYTYS

Polttoainee on herkästi syttyvää, joten älä tupakoi, kun käsittelet polttoainetta. Säilytä polttoaine viileässä hyvin tuuletetussa tilassa. kipinöistä. POLTTOAINESEOS Älä koskaan säilytä sahaa, jonka polttoainesäiliössä on polttoainetta, suljetussa, huonosti tuuletetussa tilassa, jossa haihtuvat polttoainekaasut voivat joutua liekkeihin tai kipinöiviin laitteisiin. Polttoainekaasut saattavat räjähtää tai syttyä palamaan. Älä varastoi suuria määriä polttoainetta. Jottei sinulla olisi vaikeuksia käynnistämisessä, älä anna tankin polttoainesekoituksen loppua. Tämä säästää moottoria.

E. TURVASUOJUSTEN ASENNUS

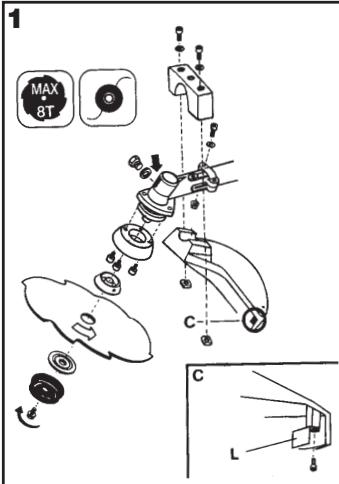

1) Turvallisuussyiden takia on välttämätöntä,

että laitetta käytetään oikean suojuksen kanssa (P/N 247208) käytettäessä terää tai nailonlankapäätä, lukuun ottamatta 2480 hampaista terää. Lankaleikkausterä (L): asenna kuten kuvassa on esitetty.

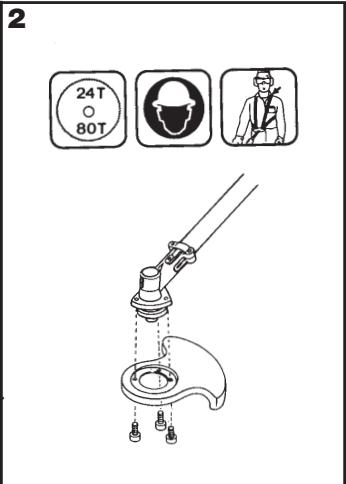

2) Kun käytetään sahanhammasterää

(valinnainen lisälaite), oikea suojus täytyy asentaa (P/N 240553). Kaksoisolkahihnoja täytyy myös käyttää.Käytä vain teriä tai nailonlankapäitä, jotka ovat selvästi merkitty vähintään 10.500 min-1 maksiminopeudella. Seuraa huolellisesti asennusohjeita. Huomaa: Sahanhammasterillä (24 tai 80 hampaisilla) on 20mm:n keskuspohjahalkaisija ja vaativat sen vuoksi sopivan kokoisten ylälaipan käyttöä takaamaan oikean sopivaisuuden. Osanumero on esitettynä leikkauslisälaitteen yhteenvetokaaviossa. F. TERÄN JA NAILONLANKAPÄÄN ASENNUS Aseta terään tai nailonlankapäähän sopiva suojus. (kts. luku TURVASUOJUSTEN ASENNUS).

1) Asenna terä kuten kuvattu:

a) Suojus Laippa - b) Ylempi kansi terän keskityksellä - c) Terä kirjoituksella ja osoitinnuoli ylöspäin - d) Alempi kansi - e) Kiinteä kupu - f) Terän kiinnitysruuvi (pituus 16 mm).

2) Jos haluat asentaa pyörivän kuvun, etene

seuraavalla tavalla:

a) Suojus Laippa - b) Ylempi kansi terän keskityksellä - c) Terä kirjoituksella ja osoitinnuoli ylöspäin - d) Alempi kansi - e) Välike - f) pyörivä kupu - g) Terän kiinnitysruuvi (pituus 34,5 mm). Vaihda terän kiinnitysruuvi, jos se on vahingoittunut.

3) Varmista, että terän aukko sopii täysin ylemmän

kannen keskityskauluksen kanssa yhteen. Tiukkaa vastapäivään. 56-88 cabrio 320-380-248729 29-11-2001 Tiukkaamisen aikana terä-kansi-kokonaisuus voidaan pitää helposti paikallaan hammaspyörästössä oleviin niille tarkoitettuihin aukkoihin; pyöritä kantta kunnes nämä kaksi aukkoa osuvat yhteen.

4) Asenna nailonlankapää kuten kuvattu:

a) Suojus Laippa - b) Ylempi kansi - c) Suojus d) Nailonlankapää. Tiukkaa vastapäivään. 14:44 Pagina 59

5) Tiukkaamisen aikana terä-kansi-kokonaisuus

voidaan pitää helposti paikallaan laittamalla varusteisiin kuuluva ruuviavain tai ruuvimeisseli niille tarkoitettuihin aukkoihin, kuten on jo selitetty terän kiinnityksessä. VAROITUS: älä käyta muoviruohosuojaa nailonlankapää (pos C Fig. 4F) mukana olevaa metalliterää.

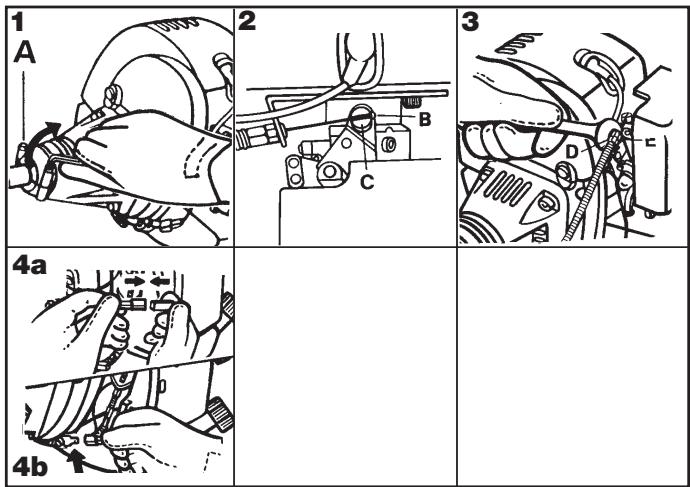

G. MOOTTORIN/AKSELIN ASENNUS

VAROITUS: Älä käynnistä moottoria ellei se ole kiinnitettynä akseliin, koska kytkin saattaa mennä rikki.

1) Asenna moottorin/akselin “liitos” omaan

moottorilla olevaan paikkaansa ja kierrä 2 ruuvia (A) kiinni tiukkaamalla ne pohjaan asti ristikkäisessä järjestyksessä.

2) Aseta kaasujohdon pää (B) navan (C) aukkoon.

3) Saada kaasujohdon kalibrointiruuvi (D) siten,

että johto voi vapaasti liikkua aukossa 1 mm verran ennen kuin napaa (C) käytetään. Tiukkaa nyt kuusikolomutteri (E). 4A) Virrankatkaisijan (STOP) johto: sovita kytkentä. 4B) Maadoitettu johto: liitä se kuten kuvassa.

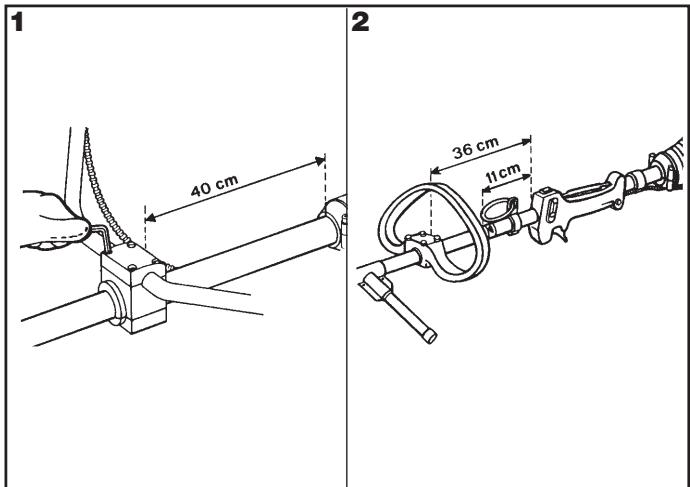

Kiinnitä ja säädä kaksolskäslkahvan puristin 40 cm:n päähän moottorin liitoksesta ruuvilla (C).

2) DELTA ETUMMAINEN KAHVA

Kiinnitä etukahva turvallisuutesi vuoksi ainakin 11 cm:n etälsyydelle takakahvasta, kun asennat lankapäätä, ja 36 cm:n etäisyydelle kun asennat metalliteriä. Käsikahvan on oltava aina kohtisuorassa tankoon kuten kuvassa 2. Etummainen turvasuojus on asennettava kayttämällä toimitettuja lisätarvikkeita ja kuvassa osoitetulla kokoonpanolla.

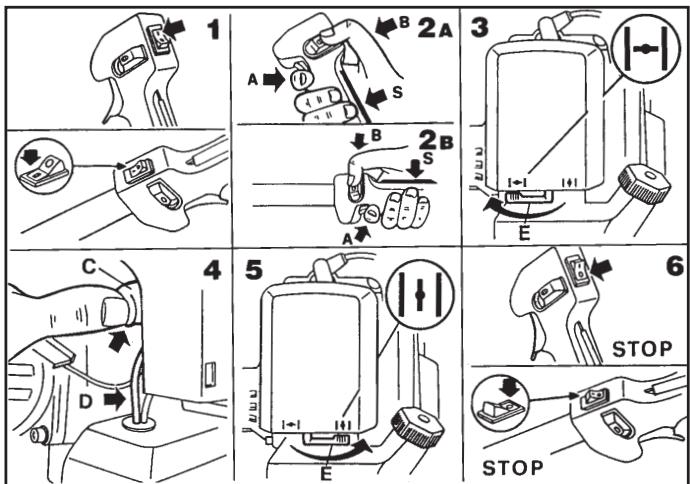

KYLMÄN MOOTTORIN KÄYNNISTYS

1) Pysäytyskytkimen ollessa “STOP” asentoa

vastakkaisessa asennossa (on).

2) Vie varmuusvipu (S) alas. Vedä kaasuvipua (A)

ja kytke kaasuttimen pysäytin (B), päästä sitten kaasutin (A) vapaaksi ja sen jälkeen kaasuttimen pysäytin (B). HUOMIO: Kaasuttimen pysäyttimen (B) ollessa päällä terä pyörii.

3) Vie ilmaläpän (E) vipu suljettu-asentoon

4) Pumppaa painamalla useamman kerran kupua

(C) kunnes näet polttoaineen palaavan tankkiin letkua (D) pitkin. Vedä käynnistysnuoraa kunnes moottori ampuu kerran.

5) Vie ilmaläpän (E) vipu asentoon auki

, vedä sitten käynnistysnuoraa kunnes moottori käynnistyy. Anna moottorin käydä muutama sekunti pitämällä trimmeriä paikallaan. Vapauta esikaasutin vetämällä kaasutinvipua pohjaan asti. Moottori jää nyt tyhjäkäynnille.

LÄMPIMÄN MOOTTORIN KÄYNNISTYS

Katkaisin STOP asentoon I (START). Kaasuvipu minimiasentoon (vapaa). Ilmaläppävipu asentoon auki . Pumppaa painamalla useamman kerran kupua (C) kunnes näet polttoaineen palaavan tankkiin letkua (D) pitkin. Vedä käynnistysnuoraa. HUOMIO: Kaasuttimen pysäyttimen (B) ollessa päällä terä pyörii.

6) MOOTTORIN PYSÄYTYS

Paina virrankatkaisinta, ja vie se asentoon 0 (STOP). HUOMIO: moottorin pysähtymisen jälkeen pyörivät osat, terä tai lankapää, jatkavat pyörimistään muutaman sekunnin ajan. Pidä koneesta tiukasti kiinni kunnes se on täysin pysähtynyt. HUOMIO: Hätätapauksessa pysähtymistä voidaan lyhentää pitämällä terää maata vasten.

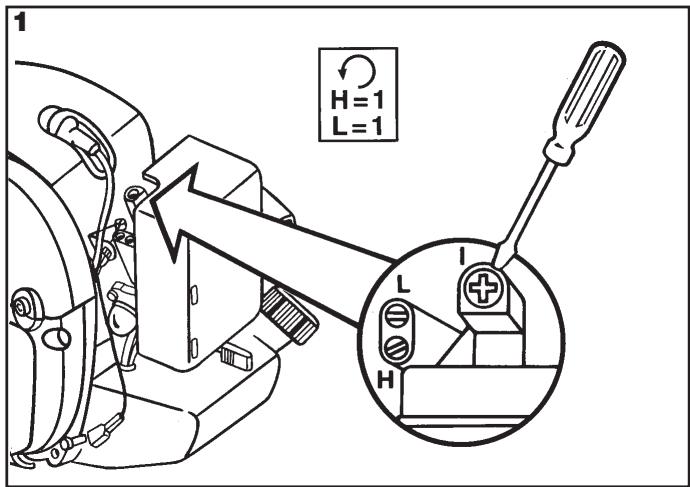

Anna huoltoliikkeen säätää kaasuttaja. L: Neularuuvi (L) ohjaa polttoainesyöttöä matalilla kierroksilla sekä kaasutettaessa tyhjäkäynniltä täydelle kaasulle. Ruuvi (L):n säätö: kierrä kevyesti kiinni myötäpäivään . Kierrä senjälkeen 1 kierros vastapäivään . Mikäli kiihdytys ei ole tasainen kierrä vielä 1/8 kierrosta vastapäivään polttoainesyötön lisäämiseksi. H: Neularuuvi (H) ohjaa polttoainesyöttöä täydellä kaasulla. Ruuvi (H): n säätö: kierrä kevyesti kiinni myötäpäivään . Kierrä senjälkeen 1 kierros vastapäivään . Mikäli kierrosnopeus on liian korkea . Kierrä ruuvia 1/8 kierrosta vastapäivään. I: Neularuuvi (I) ohjaa polttoainesyöttöä tyhjäkäynnillä (2800 min-1). HUOMIO: Tyhjäkäynnin säätö liian korkealle kierrosluvulle saattaa aiheuttaa leikkaavan pään liikeen. Kun tarvitset kaasuttimen tarkempaa kalibrointia käänny valtuutetun huoltoliikkeen puoleen, jossa on kalibrointiin sopivat laitteet. M. HUOLTO

Tarkista ajoittain, että trimmerin kaikki ruuvit ovat paikoillaan ja hyvin kiinni. Vaihda vahingoittuneet, käytetyt, halkeilleet, epätasaiset terät. Varmista aina, että terä tai nailonlankapää on oikein asennettu (kts. luku TERÄN ja NAILONLANKAPPÄÄN ASENNUS) ja että terän lukitseva ruuvi on hyvin tiukattu.

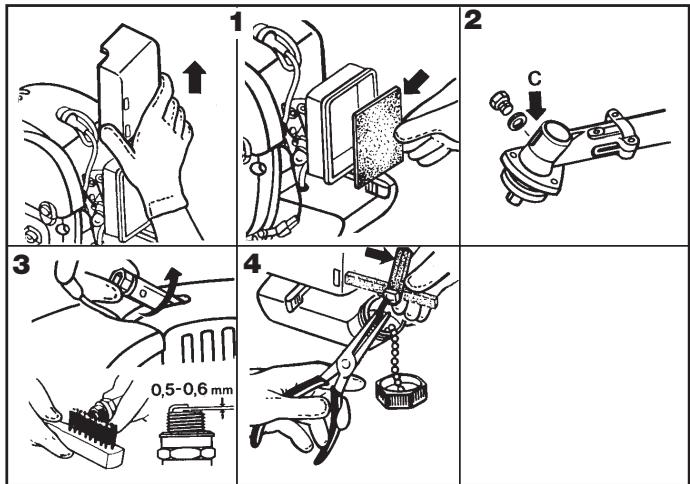

1) ILMANSUODATTIMEN PUHDISTUS

(vähintään joka 25 työtunnin jälkeen). Tukkeutunut suodatin aiheuttaa kaasuttimen säädön muuttumisen vahentämällä tehoa, lisäämällä polttoaineen kulutusta ja synnyttämällä käynnistysvaikeuksia. Poista suodattimen kansi kuten kuvassa. Puhdista suodatinrasian sisus huolellisesti. Suodattimen voi puhdistaa hienovaraisesti paineilmalla.

2) RASVAA KORKEANOPEUKSINEN

hammaspyörästö joka 50 tunnin jälkeen hammaspyörästörasvalla, aukon (C) läpi.

Poista ja puhdista aika ajoin (ainakin joka 50 tunti) sytytystulppa ja säädä elektrodien välinen etäisyys (0,5/0,6 mm). Vaihda sytytystulppa, jos se on liian karstainen ja kulunut, joka tapauksessa 100 työtunnin jälkeen. Jos se on liian karstainen, tarkista kaasuttimen säätö, öljysekoituksen prosenttimäärä 5% (1:20) ja varmista, että öljy hyvää laatua ja 2-tahtisille moottoreille valmistettua.

4) POLTTOAINESUODATIN

Kun puhdistat tai vaihdat polttoainesuodattimen, ota tankin kansi pois ja vedä suodatin ulos käyttämällä hakasta tai pihtejä. Käänny huoltoliikkeesi puoleen ainakin kerran vuodessa yleistä kunnossapitoa ja sisäosien puhdistusta varten. Tämä vähentää yhtäkkisiä ongelmia ja varmistaa koneellesi täyden tehokkuuden ja pitkän eliniän. SÄÄNNÖLLISESTI: jottei moottori ylikuumentuisi, on tärkeää poistaa pöly ja lika aukoista, sylinterin kannesta ja sylinterin rivoista käyttämallä puista kaavinta. PITKÄAIKAINEN SÄILYTYS: tyhjennä polttoainetankki ja käytä moottoria kunnes jäljelle jäänyt polttoaine loppuu. Säilytä trimmeriä kuivassa tilassa.

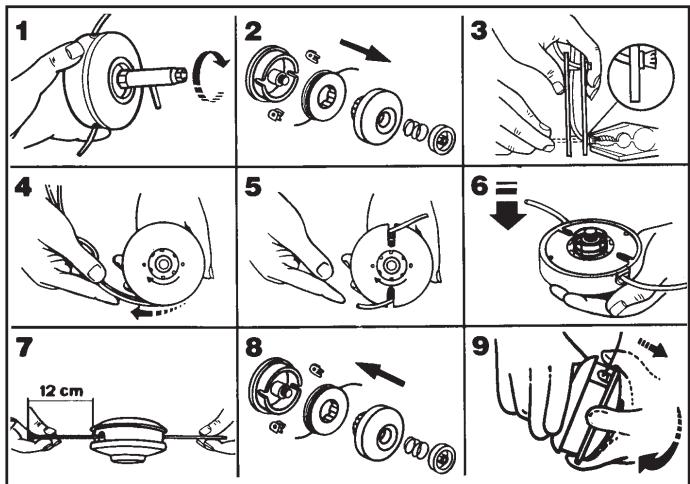

N. NAILONLANGAN VAIHTO

1) Löysennä nailonpään kannassa olevaa

sulkumutteria kääntämällä sitä myötäpäivään.

2) Poista alempi suojus. Poista tyhjä kela

alustaltaan ja irroita mikä tahansa langan osa.

UUDEN LANGAN TAKAISINKELAUS

3) Valmista 2 nailonlankaa, joiden pituus on n. 2,5

m/lanka ja halkaisija 2,4 mm. Pujota jokainen langan alkupää puolan vastakkaisilla puolilla sijaitseviin aukkoihin. Lukitse langan ääripää pihdeillä estämään sen pääsyä ulos.

4) Kierrä molemmat langat kelalle

UUDELLEEN KOKOONPANO

5) Lukitse kummankin langan ääripää kahteen

vastakkaiseen uurteeseen.

6) Aseta puola uudelleen paikalleen ja pujota

lankojen ääripäät vastaaviin holkkeihin.

7) Vedä jokaista lankaa niin, että sitä tulee ulos

jokaiselta sivulta n. 12 cm.

8) Pane nailonlankapää takaisin kokoon kuten

esitetty: jousi, siimapuola ja sulkumutteri (kiristä vastapäivään).

9) Huomaa: Jatkaaksesi nailonlankaa kun se

kuluu, paina siimapuolaa alaspäin ja käännä sitä myötäpäivään syöttämään haluttu langan pituus ulos. 56-88 cabrio 320-380-248729 29-11-2001 14:44 Pagina 61

VIKOJEN ETSINTÄTAULUKKO

Moottori ei käynnisty Tarkista, että STOP on asennosa (I). Tarkista, että polttoainesäiliössä on min. 25% sen tilavuudesta polttoainetta. Tarkista, että ilmanpuhdistin on puhdas. Poista ja puhdista sytytystulppa, ja vaihda se uuteen jos tarpeellista. Säädä kaasuttajan ruuvit. Vaihda polttoainesuodatin. Seuraa tarkasti leikkauslisätarvikkeiden asennustoimenpiteitä. Tarkista, että metalliterät ovat terävät. Jos tarpeen, käänny jälleenmyyjän puoleen.

Moottori pyöril huonosti tai ei jaksa leikata

Moottori pyörii mutta ei leikkaa hyvin

Moottorissa on ongelmiai: Käänny valtuutetun myyjään puoleen.
