KÄYTTÖOHJE Speedopulse 1000w TOPCOM

SF - Tässä ohjekirjassa julkaissut tiedot voivat muuttua ilman ennakkoilmoitusta.

Onnittelut Speedopulse 1000w:n hankinnasta.

Speedopulse 1000w on pyörätietokone, johon kuuluu sykemittari. Laite sopii erinomaisesti kuntopyöräilyyn.

2 HUOM!

Sykemittarin käyttö El vastaa lääkärisi tekemiä mittauksia. Jos sinulla on sydänvaivoja, olet sairaana tai olet aloittanut kuntoilun vasta äskettäin, on suositeltavaa, että keskustelet lääkärin tai valmentajasi kanssa sinulle sopivasta kuntoiluohjelmasta.

Speedopulse 1000w EI ole lääketiteellinen laite.

Oheisen sykemittarin arvot ovat vain suuntaa-antavia turvallisen harjoittelusykkeen ylläpitämisen kannalta. Sykemittari EI vastaa luotettavuudeltaan lääkärisi käyttämää sykemittaria. Jos et ole varma siitä, kuinka paljon harjoittelusi rasittaa sydäntäsi, kysy asiaa lääkäriltäsi.

Jotta terveytesi ei olisi vaarassa, käytä Speedopulse1000w -pyörätietokonetta lääkärin tai valmentajan valvonnassa, jos:

• Sinulla on sydän- tai keuhkosairaus.
• Olet ylipainoinen.
• Et ole harrastanut liikuntaa pitkään aikaan.

3 CE-MERKINTÄÄN LIITTYVÄT RAJOITUKSET

Laitteessa, käyttöohjeessa ja pakkauksessa oleva CE-merkki osoittaa, että laite täyttää radio- ja telepäätelaitteita koskevassa direktiivissä 1995/5/EY mainitut olennaiset vaatimukset.

CE-merkin vieressä oleva (!)-symboli kertoo, ettei radiostandardia ole hyväksytty kaikissa Euroopan maissa.

Laitetta saa käyttää seuraavissa maissa:

Itävalta, Belgia, Tanska, Suomi, Saksa, Italia, Alankomaat, Portugali, Espanja, Ruotsi, Yhdistynyt kuningaskunta, Sveitsi, Norja

Ennen kuin käytät laitetta muussa kuin ostomaassa, varmista, että laite on paikallisten säädösten mukainen. Laitestandardi saattaa olla kielletty kyseisessä massa.

4 LAITTEEN JA PARISTOJEN HÄVITYS

Hävitä laite ja käytetyt paristot ympäristöystävällisesti. Älä hävitä paristoja tavallisen kotitalousjätteen mukana.

5 HOITO JA HUOLTO

Älä koskaan yritä aukaista koteloa tai takasuojusta väkisin. ÄLÄ käytä laitetta äärioloissa tai altista sitä pesuaineille ja liuottimille. Vältä laitteen pudottamista tai kolhimista. Puhdista laite kuivalla pehmeällä liinalla tai pehmeällä liinalla, joka on kostutettu vedellä ja miedolla puhdistusaineella. Säilytä laite kuivassa paikassa. Käsittele lähetinvyötäsi huolellisesti. Pese lähetinvyö vedellä. Anna lähetinvyön kuivua itsestään, älä altista sitä korkeille lämpötiloille, äläkä anna sen koskettaa mitään syövyttävää, kuten voimakkaita happoja tai emäksisiä materiaaleja.

6 PARISTOJEN ASETTAMINEN

6.1 MITTARIOSA

Poista akkukotelon kansi mittariosan pohjasta pienen kolikon avulla. Aseta 3 V:n paristo (kuuluu pakkaukseen) paikalleen siten, että positiivinen napa (+) osoittaa akkukotelon kantta kohti, ja laita kansi takaisin paikalleen. Mittariosan paristo: CR2032 (3V)

6.2 LÄHETIN HAARUKKAKIINNITYKSELLÄ

Aseta 12 V:n paristo (kuuluu pakkaukseen) lähettimeen siten, että positiivinen napa (+) osoittaa paristokotelon kannen suuntaan. Aseta kansi takaisin paikalleen pienen kolikon avulla. Varmista, että kotelo on kunnolla kiinni, jotta se olisi vesitiivis. Lähettimen paristo: 12V/ VR22 / L1028 / A23

6.3 LÄHETINVYÖ

① ② -12V CE-06910

Aseta 12 V:n paristo (kuuluu pakkaukseen) lähettimeen kuvan mukaisesti. Positiivinen navan (+) tulee osoittaa CE-merkkiä kohti.

Aseta metallisuojus takaisin paikalleen ruuvimeisselin avulla, ja liitä tarrakiinnitteinen kumikansi sen päälle.

Lähetinvyön paristo: 12V/ VR22 / L1028 / A23

7 ASENNUS

7.1 MAGNEETTI JA ANTURI

• Aseta magneetti (7) etupyörän (5) oikealla puolella olevaan pinnaan (8) noin puoleen väliin renkaan keskiöstä.
• Kiinnitä SENSORI (3) löyhästi etuhaarukan oikealle puolelle nippusiteen (2) avulla

Aseta sensori tiukasti paikalleen kumitiivisteen (1) avulla.

• Aseta SENSORI siten, että MAGNEETTI ohittaa lähettimen kohdistusmerkin (5) enintään 2 mm:n etäisyydeltä, kun pyörä pyörii.
• Kiristä nippusiteet, jotta SENSORI pysyisi tiukasti paikallaan, ja leikkaa pois ylimääräinen osa.

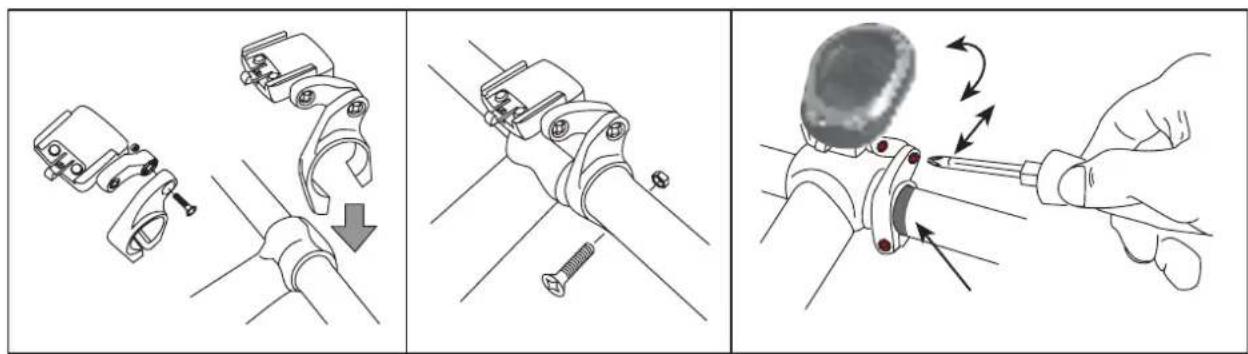

7.2 OHJAUSTANKOON KIINNITETTÄVÄN TELINEEN ASENNUS

• Kiinnitä asennusteline ohjaustangon oikealle puolelle ruuvimeisselin avulla.
• Varmista kumitiivisteiden (ohessa) avulla, että teline kiinnittyy tiukasti paikalleen.
• Säädä teline haluamaasi kulmaan. Kiinnitä teline paikalleen ruuveja kiristämällä.

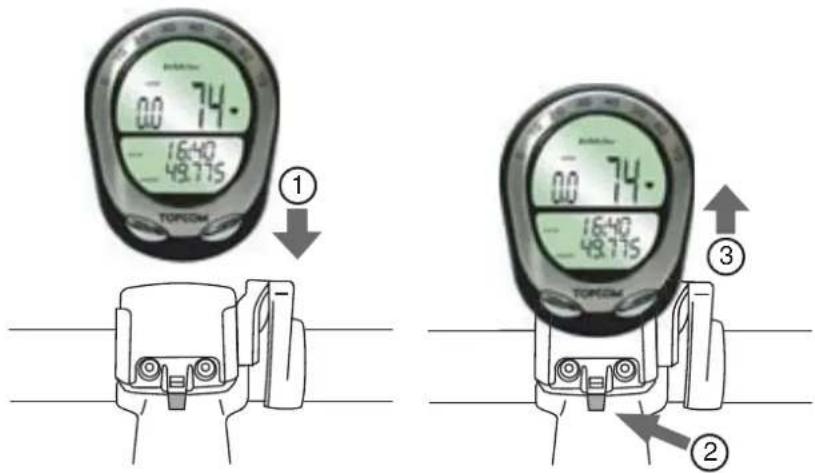

7.3 MITTARIOSAN ASENNUS

• Liu'uta mittariosa kiinnitystelineeseen, kunnes se napsahtaa tiukasti paikalleen (1).
• Kun haluat poistaa mittariosan kiinnitystelineestä, kierrä etusormesi kiinnitystelineen etuosan ympäri ja paina telineen vapautuspainiketta (2) sekä työnnä mittariosaa peukalollasi (3).

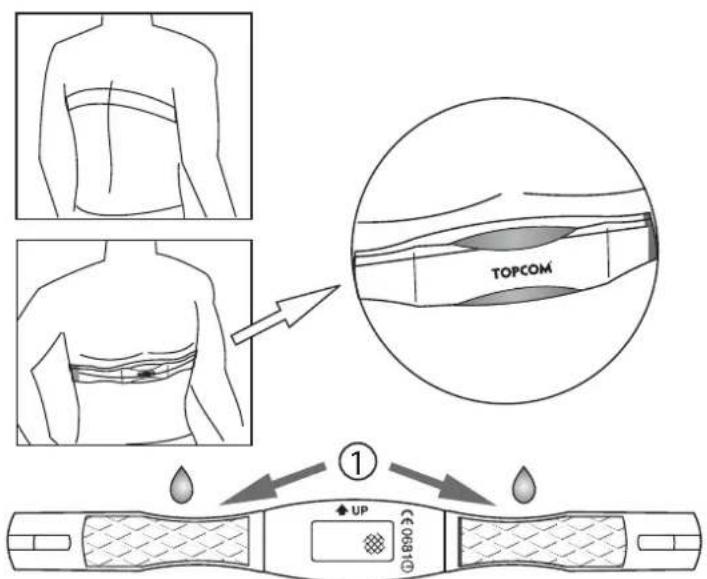

7.4 LÄHETINVYÖN KÄYTTÖ

TOPCOM ① UP CE 06910

• Jotta lähetin toimisi moitteettomasti, varmista, että lähettimen elektrodipinnat (1) ovat kosteat. Voit kostuttaa ne vedellä, syljellä tai EKG-geelillä (saatavilla paikallisesta kemikaaliosta tai apteekista).
• Säädä joustavaa vyötä siten, että se on tiukasti rintakehäsi ympärillä, aivan rintalihasten alapuolella.
• Aseta lähetinvyö kuvan mukaisesti.

8 ASETUKSET

Asetusvalikko tulee esiin automaattisesti paristojen asentamisen jälkeen.

Jos käytössä on mittaustila, paina yhtäaikaa oikeaa ja vasenta painiketta 4 sekuntia. Mittari nollautuu, ja pääset takaisin asetusvalikkoon.

8.1 POLKUPYÖRÄN RENKAAN KOKO

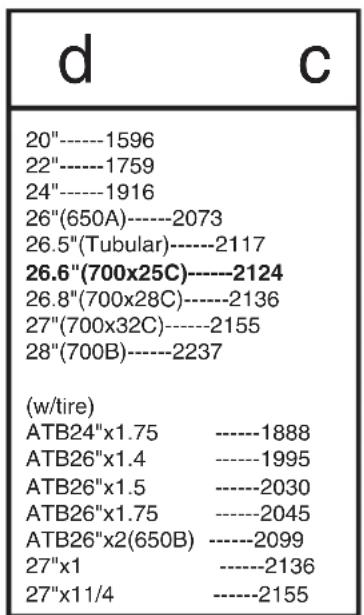

Asennuksen jälkeen nelinumeroinen renkaan ympärysmitan ilmoittava lukema vilkkuu näytössä. Löydät renkaan halkaisijaa (d) koskevan tiedon polkupyöräsi renkaasta. Talukosta näet renkaasi ympärysmitan (c). Tarkemman ympärysmitan (c) saat selville kertomalla pyörän halkaisijan (d) millimetreinä luvulla 3,1416.

• Paina oikeanpuoleista painiketta, kun haluat muuttaa ensimmäistä lukemaa (pidä oikeanpuoleista painiketta alhaalla, niin lukema vaihtuu automaattisesti).
• Vahvista valinta painamalla vasenta painiketta, ja valitse seuraava lukema.
• Kun olet syöttänyt kaikki neljä lukemaa, paina vasenta painiketta uudestaan ja valitse kilometrit/mailit.

8.2 KILOMETRIEN (KM) TAI MAILIEN (MILE) VALINTA

d 20"----1596 22"----1759 24"----1916 26"(650A)----2073 26.5"(Tubular)----2117 26.6"(700x25C)----2124 26.8"(700x28C)----2136 27"(700x32C)----2155 28"(700B)----2237 (w/tire) ATB24"x1.75 ----1888 ATB26"x1.4 ----1995 ATB26"x1.5 ----2030 ATB26"x1.75 ----2045 ATB26"x2(650B) ----2099 27"x1 ----2136 27"x11/4 ----2155

d c d

Kun olet valinnut renkaan koon:

• Valitse kilometrit (KM) tai mailit (M) painamalla oikeanpuoleista painiketta.
  • Vahvista valinta painamalla vasenta painiketta.

8.3 IKÄ

Kun olet valinnut kilomterit/mailit, iän (23) oletusarvo vilkkuu. Kun syötät ikäsi ja painosi, saat tarkemman tiedon poltettujen kalorien ja rasvan määrästä.

• Muuta ikälukeman ensimmäistä numeroa painamalla oikeanpuoleista painiketta.
  • Vahvista valinta painamalla vasenta painiketta.
• Valitse seuraava lukema samalla tavalla.

8.4 PAINO

Huom: painosi oletusasetus näkyy kiloina (80 kg) tai nauloina (180 lbs) sen mukaan, oletko valinnut kilometrit vai mailit.

• län määrittelyn jälkeen painon ensimmäinen lukema vilkkuu. Valitse haluamasi lukema oikeanpuoleisen painikkeen avulla.
  • Vahvista valinta painamalla vasenta painiketta.
• Valitse toinen ja kolmas lukema samalla tavalla.

8.5 KELLONAJAN ASETUS

Kun painolukema on vahvistettu, näytössä pitäisi välkkyä "24".

• Valitse 12 tai 24 tunnin näyttö oikeanpuoleisen painikkeen avulla.
• Vahvista valinta painamalla vasenta painiketta. Tuntilukema vilkkuu.
• Muuta tuntilukemaa oikeanpuoleisen painikkeen avulla.
• Vahvista valinta painamalla vasenta painiketta. Minuutit vilkkuvat.
• Muuta minuuttilukemaa oikeanpuoleisen painikkeen avulla.
  • Vahvista valinta painamalla vasenta painiketta.

8.6 HUOLLOSTA MUISTUTTAVA MERKKIVALO

Kellonajan säätämisen jälkeen numero "600" vilkkuu näytössä. Kyse on kilometreinä tai maileina näkyvästä huoltovälin oletusasetuksesta, jonka perusteella huollosta muistuttava merkkivalo syttyy.

Tämä toiminto muistuttaa sinua tekemään olennaiset pyörääsi koskevat huollot, kuten voitelemaan ketjun.

• Valitse oikeanpuoleisen painikkeen avulla 200, 400, 600 tai 800
  • Vahvista valinta painamalla vasenta painiketta.

Huom: "jakoavain" ( ) kuvake välkkyy näytössä aina, kun matkamittari ylittää minkä tahansa valitsemasi lukeman kerrannaisen. Nollaa huoltovälin laskenta painamalla vasenta painiketta.

8.7 LÄMPÖTILAN NÄYTÖN VALINTA

Kun huoltoväli on määritelty:

• Valitse °C tai °F painamalla oikeanpuoleista painiketta.
• Vahvista valinta ja poistu asetusvalikosta painamalla vasenta painiketta.

9 NÄYTTÖ & TOIMINNOT

9.1 KÄYNNISTYS / PYSÄYTYS

Näyttö ja langaton viestintäjärjestelmä kytkeytyvät päälle, kun painat mitä tahansa painiketta. Laite sammuu automaattisesti, jos sitä ei ole käytetty yli 5 minuuttiin.

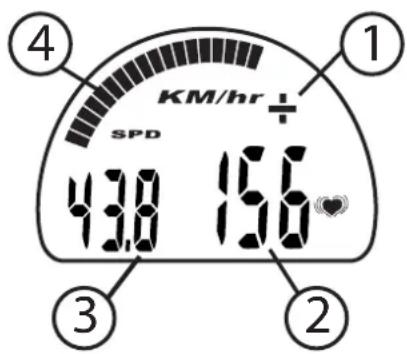

9.2 NÄYTÖN YLÄOSA

KM/hr SPD 43.0 156 ① ② ③ ④

1. SUHTEELLINEN NOPEUS

Näytön oikeassa yläkulmassa olevat "+" or "-" -merkit ilmoittavat, ajatko keskinopeuttasi nopeammin vai hitaammin.

2. NYKYINEN JA KESKIMÄÄRÄINEN SYKE

Kun käytät lähetinvyötä ja sykkeesi on havaittu, nykyinen sykkeesi ilmestyy näyttöön.

Saat sykkeen keskiarvon näytölle painamalla oikeanpuoleista painiketta. Nykyinen sykkeesi ilmestyy automaattisesti näyttöön 5 sekunnin kuluttua.

3. AJONOPEUS

Kun ajat pyörää, ensimmäinen lukema näytön vasemmalla puolella näyttää nopeutesi.

4. NOPEUDEN OSOITIN

Näet nopeuden myös nopeuden osoittimessa, joka kaartaa näytön yläreunassa, ja kertoo nopeuden kellon ruostumattomasta teräksestä olevaan kehykseen painettujen lukemien mukaisesti.

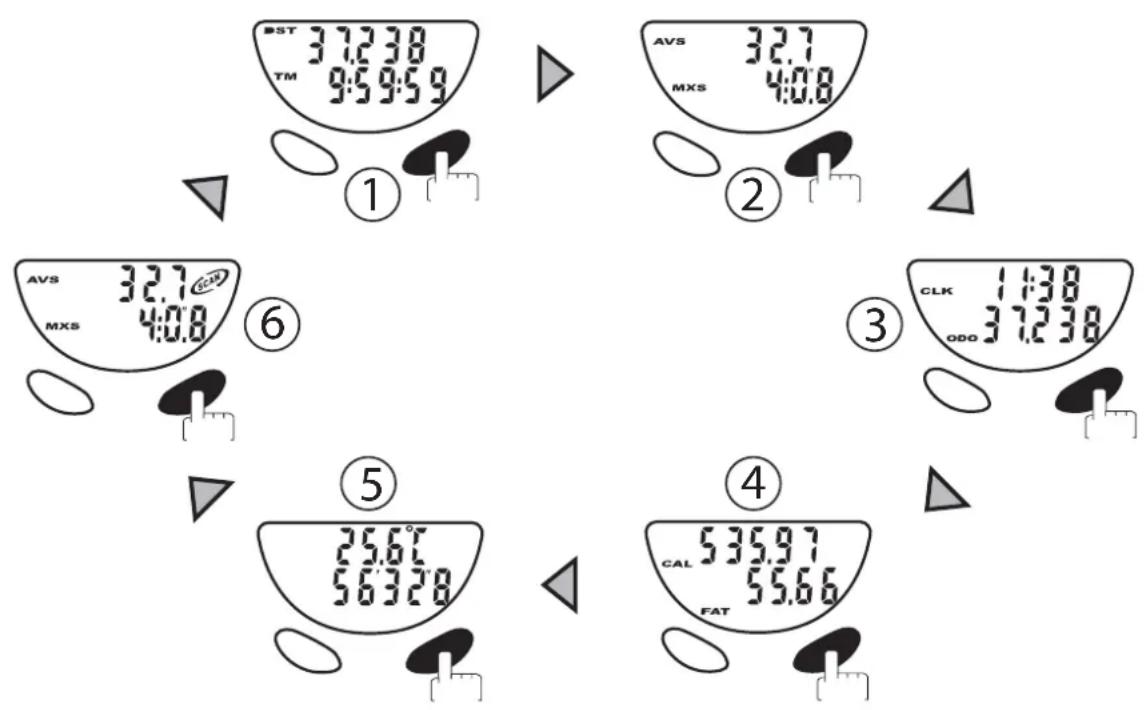

9.3 ALEMPI NÄYTTÖ

Voit valita jonkin kuudesta eri näyttötilasta painamalla oikeanpuoleista painiketta.

① ② ③ ④ ⑤ ⑥ ⑦ 37.230 32.7 32.7 TM 9:59:59 MXS 4:0.8 CLK 14:30 37.230 ODD 31.230 CAL 535.97 55.66 FAT

1. MATKAMITTARI (DST) - MATKA-AIKAMITTARI (TM)

• Matkamittari (DST) mittaa jokaisen yksittäisen ajamasi matkan pituuden. Voit nollata matkamittarin painamalla vasenta painiketta kaksi sekuntia.
• Matka-aikamittari (TM) käynnistyy ja sammuu automaattisesti rengasanturin lähettämien tietojen mukaisesti. Se mittaa sen vuoksi vain todellisen ajoajan. Kun haluat nollata matka-aikamittarin, paina vasenta painiketta kaksi sekuntia.

Huom: Aina kun matkamittari (DST) nollataan, myös matka- aikamittari (TM) ja keskinopeusmittari (AVS) nollautuvat.

2. KESKINOPEUS (AVS) - MAKSIMINOPEUS (MXS)

• Keskinopeus (AVS) lasketaan jakamalla ajettu matka (DST) matkaan käytetyllä ajalla (TM).
• Maksiminopeus (MXS) ilmoittaa suurimman matkan aikana mitatun nopeuden. Kun haluat nollata maksiminopeuden (MXS), varmista, että maksiminopeus (MXS) on näytössä, ja paina tämän jälkeen kaksi sekuntia vasenta painiketta.

3. KELLO (CLK) - MATKAMITTARI (ODO)

• Kello (CLK) ilmoittaa ajan.

- Matkamittari (ODO) ilmoittaa ajamasi kokonaismatkan siitä hetkestä lähtien, kun asetit pariston pyörätietokoneeseesi.

Jos haluat, että lukema säilyy pariston vaihdon jälkeen, toimi seuraavasti: Ohjelmoi mittariosa normaalisti 12 minuutin kuluessa pariston asettamisesta. Matkamittaritilaan (ODO) siirtyminen: Paina vasenta painiketta, kunnes viimeinen numero vilkkuu, ja valitse haluamasi lukema painamalla oikeanpuoleista painiketta. Vahvista valinta painamalla vasenta painiketta. Aseta muut lukemat samalla tavalla.

Huom: Matkamittarin tallennustoiminto toimii VAIN 12 minuuttia pariston vaihtamisen jälkeen. 12 minuutin kuluttua voit vaihtaa vain kellon asetuksia.

4. KALORIMITTARI (CAL) - POLTETTU RASVA (FAT)

- Kalorimittari (CAL) ilmoittaa kuinka paljon kaloreita olet keskimäärin kuluttanut polkemisen aikana. Poltettujen kalorien määrä riippuu asettamastasi iästä ja painosta (katso §8.2 - §8.3)

Kun haluat nollata kalorimittarin (CAL), paina vasenta painiketta kaksi sekuntia.

Huom: aina kun nollaat kalorimittarin (CAL), myös rasvanpolttomittari (FAT) nollautuu.

- Rasvanpolttomittari (FAT) ilmoittaa, kuinka monta grammaa rasvaa olet polttanut ajon aikana. Paina vasenta painiketta 2 sekuntia, kun haluat nollata rasvanpolttomittarin (FAT) arvot.

5. LÄMPÖTILA (TEMP) - SEKUNTIKELLO (SW)

• Lämpötilan (TEMP) vaihteluväli on -10^ - 50^ ( 14^ - 122^ ) ja tarkkuus 0.1 ^ .
  • Kulunut aika / Sekuntikello (SW)

Voit käynnistää tai pysäyttää sekuntikellon painamalla vasenta painiketta.

Sekuntikellon suurin mahdollinen lukema on 99'59"

Kun haluat nollata sekuntikellon, paina vasenta painiketta, kunnes näyttöön ilmestyy 00'00"0.

Huom: Sekuntikello (SW) pitää käynnistää ja pysäyttää manuaalisesti, ja sen avulla voidaan mitata kulunut kokonaisaika ajoitpa pyörää tai et.

Matka-aikamittari aktivoituu renkaan liikkeestä, ja tallentaa vain todellisen ajoajan.

6. SELAUSTILA

Kun olet käynyt läpi kaikki tilat, selaustila käynnistyy, jolloin kaikki eri näyttötilat näkyvät vuoronperään. Näyttöön ilmestyy selauskuvake

Voit pysäyttää selaustoiminnon painamalla oikeanpuoleista painiketta.

Ylemmästä näytöstä näet syketiedot oikealla suurempina numeroina ja ajonopeuden vasemmalla puolella pienempinä numeroina.

Näiden tietojen sijainnin vaihtaminen:

• Valitse DST/TM tila.
• Voit nollata matkamittarin painamalla vasenta painiketta.
• Paina uudelleen vasenta painiketta kaksi sekuntia, nyt

nykyinen nopeutesi näkyy oikealla puolella isompikokoisina numeroina ja syketiedot näkyvät vasemmalla.

10 TEKNISET TIEDOT

Lähetinvyön taajuus: 77kHz - 1 kanava

Pyörätietokoneen taajuus: 101.3 kHz - 1 kanava

Modulaatio: P1D - Simplex

Mittariosan paristo: CR2032

Haarukkakiinnitteisen osan paristo: 12V/ VR22 / L1028 / A23

Lähetinvyön paristo: 12V/ VR22 / L1028 / A23

Käyttöympäistön lämpötila: -10°C -> +50°C

11 TAKUU

11.1 TAKUUAIKA

Topcom-laitteilla on 24 kuukauden takuu. Takuuaika alkaa sinä päivänä, jolloin uusi laite ostetaan. Akkujen ja paristojen takuuaika on 6 kuukautta ostosta. Jos tarvikkeet tai viat aiheuttavat laitteelle vähäisiä toimintohäiriöitä tai laskevat hieman laitteen arvoa, takuu ei korvaa tällaisia menetyksiä.

Takuu myönnetään alkuperäistä kuittia vastaan, jos kuitissa on mainittu ostopäivämäärä ja laitteen tyyppi.

11.2 TAKUUTOIMET

Palauta viallinen laite Topcomin palvelukeskukseen ostokuitin kera.

Jos laitteeseen tulee vika takuuaikana, Topcom tai sen virallisesti nimetty palvelukeskus korjaa materiaali- tai valmistusvirheistä johtuvat viat maksutta.

Topcom voi täyttää takuuvelvollisuutensa joko korjaamalla tai vaihtamalla viallisen laitteen tai viallisen laitteen osan. Jos laite vaihdetaan uuteen, tilalle annetun laitteen väri ja malli voivat poiketa alkuperäisen laitteen väristä ja mallista.

Alkuperäinen ostopäivämäärä määrää takuuajan alkamisajankohdan. Takuuaika ei pitene, jos Topcom tai sen nimetty palvelukeskus vaihtaa tai korjaa laitteen.

11.3 TAKUUEHDOT

Takuu ei korvaa vääränlaisesta käsittelystä tai käytöstä johtuvia vaurioita, eikä vaurioita, jotka johtuvat muiden kuin Topcomin suosittelemien, ei-alkuperäisten osien tai lisälaitteiden käytöstä.

Langattomat Topcom-puhelimet on suunniteltu käytettäväksi ainoastaan uudelleenladattavien paristojen kanssa. Takuu ei korvaa muiden kuin uudelleenladattavien paristojen käytöstä aiheutuneita vaurioita.

Takuu ei korvaa ulkopuolisten tekijöiden, kuten salama-, vesi- tai palovahinko, aiheuttamia vaurioita eikä kuljetuksen aikana aiheutuneita vaurioita.

Takuu ei ole voimassa, jos laitteen sarjanumero on muutettu, poistettu tai tehty lukemattomiksi.

Takuu ei ole voimassa, jos laitteen omistaja tai epäpätevä, muu kuin virallisesti nimetty Topcom-palvelukeskus on korjannut tai muutellut laitetta.

Laite noudattaa R&TTE-direktiivien vaatimuksia, mikä on vahvistettu CE-merkillä.

Speedopulse 1000w
