KÄYTTÖOHJE RW4660 ROSENLEW

Turvallisuusohjeet ____ 2
Käyttöpaneeli 3
Pesuohjelmat 5
Käyttöönotto 6
Vedenpehmentimen asettaminen 6
Astianpesukoneen erikoissuolan käyttö ____ 7
Pesuaineen ja huuhtelukirkasteen käyttö ____ 8
Multitab-toiminto 8
Ruokailuvälineiden ja astioiden järjestäminen koneeseen ____ 9

Pesuohjelman valitseminen ja käynnistäminen 11
Hoito ja puhdistus ____ 12
Käyttöhäiriöt ____ 12
Tekniset tiedot 14
Ympäristönsuojelu ____ 14
Asennus 15
Vesiliitäntä 16
Sähköliitäntä 17

Oikeus muutoksiin pidätetään

Turvallisuusohjeet

Lue tämä käyttöohje huolellisesti ennen laitteen asentamista ja käyttöä, jotta osaat käyttää sitä turvallisesti ja oikein. Pidä käyttöohjeet aina laitteen mukana esimerkiksi muuton yhteydessä tai jos myyt laitteen toiselle. Käyttäjien tulee hallita täydellisesti laitteen käyttö ja tuntea sen turvallisuusominaisuudet.

Käyttötarkoitus

• Laite on tarkoitettu ainoastaan kotitalouskäyttöön.
• Pese astianpesukoneessa vain konepesuun sovel-tuvia kotitalousastioita.
• Älä laita astianpesukoneeseen liuotinaineita. Räjähdysvaara!
• Laita veitset ja muut teräväkärkiset esineet ruokailuvälinekoriin kärki alaspäin tai yläkoriin vaakasuoraaan asentoon.
• Käytä ainoastaan astianpesukoneeseen soveltuvia tuotteita (konetiskiaine, vedenpehmennyssuola ja huuhtelukirkaste).
• Jos avaat astianpesukoneen luukun pesuohjelman aikana, koneen sisältä voi tulla kuumaa höyryä. Palovammojen vaara!
• Älä ota astioita koneesta ennen pesuohjelman päät- tymistä.
• Kun pesuohjelma on päättynyt, katkaise virta ja sulje vesihana.
• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike. Käytä vain alkuperäisiä varaosia.
• Älä yritä korjata laitetta itse välttääksesi vahingot ja laitteen vaurioitumisen. Ota yhteys valtuutettuun huoltoliikkeeseen.

Yleiset turvallisuusohjeet

• Laite ei ole tarkoitettu fyysisesti tai aisteiltaan rajoit-tuneiden tai muulla tavalla taitamattomien tai koke-mattomien henkilöiden (ei myöskään lasten) käyt-töön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.
• Noudata konetiskiaineen pakkaukseen merkittyjä turvallisuusohjeita välttääksesi aiheuttamasta vahinkoa silmille tai suun ja nielun limakalvoille.
• Älä juo astianpesukoneessa olevaa vettä. Koneen sisällä voi olla konetiskiaineen jäämiä.
• Sulje luukku aina, jotta kukaan ei vahingossa kom-pastu siihen.
• Älä istu tai seiso avoimen luukun päällä.

Lasten turvallisuus

• Tämä laite on tarkoitettu aikuisten käyttöön. Pikku-lapsia on valvottava, eikä heidän pidä antaa leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voivat aiheuttaa tukehtumisvaaran.
• Säilytä kaikki pesuaineet turvallisessa paikassa. Älä anna lasten koskea pesuaineisiin.
• Pidä lapset poissa astianpesukoneen luota silloin, kun sen luukku on auki.

Asennus

• Tarkista, ettei laite ole vaurioitunut kuljetuksessa. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ota tarvittaessa yhteys jälleenmyyjään.

• Poista kaikki pakkausmateriaalit ennen laitteen käyttöä.

• Sähköliitäntä on annettava ammattitaitoisen sähköasentajan tehtäväksi.

• Vesijohtoverkkoliitäntä on annettava ammattitaitoisen putkiasentajan tehtäväksi.
• Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on kielletty. Ne voivat aiheuttaa henkilövahinkoja ja laitteen vaurioitumisen.
• Älä käytä laitetta, jos:
• virtajohto tai vesiletkut ovat vaurioituneet,

– käyttöpaneeli, kansitaso tai jalustaosa on vauri-oitunut siten, että laitteen sisäosa on näkyvissä. Ota yhteys valtuutettuun huoltoliikkeeseen.

- Älä poraa reikiä astianpesukoneen sivupaneeliin. Poraaminen voi vaurioittaa hydraulikka- ja sähköosia.

Varoitus! Noudata tarkasti sähkö- ja vesiliitäntää koskevia ohjeita.

Käyttöpaneeli

1 Virtapainike
2 Dhjelmanvalintapainikkeet
3 Ajastimen painike (Delay)
4 Merkkivalot
5 Toimintopainikkeet

Merkkivalot
Ohjelman loppu Syttyy pesuohjelman päättyessä. Lisätoiminnot:→I	Vedenpehmentimen taso.Huuhtelukirkasteen annostelun käyttöönotto/käytöstäpoisto.Laitteen toimintahäiriön hälytys.
Multitab Syttyy, kun Multitab-toiminto otetaan käyttöön.	Katso kohta "Multitab-toiminto".
[TXXY]	Merkkivalo syttyy, kun suolaa on lisättävä säiliöön.Katso kohta "Astianpesukoneen suolan käyttö".Kun suolaa on lisätty säiliöön, suolan merkkivalo voi palaa edelleen muutaman tunnin ajan. Tämä ei vaikuta millään tavalla laitteen toimintaan.

1) Kun suolan ja/tai huuhtelukirkasteen säiliö on tyhjä, vastaava merkkivalo ei syty pesuohjelman ollessa käynnissä.

Ohjelmanvalintapainikkeet

Näillä painikkeilla voit valita pesuohjelman. Kun painat ohjelmapainiketta, vastaava merkkivalo syttyy. Lisätietoja pesuohjelmista on kohdassa Pesuohjelmat.

Ajastimen painike

Ajastimen painikkeella voit asettaa ohjelman käynnistymään kolmen tai kuuden tunnin kuluttua. Katso kappale "Pesuohjelman asettaminen ja käynnistäminen".

Toimintopainikkeet

Toimintopainikkeilla tehdään seuraavat toimenpiteet:

• Vedenpehmentimen asettaminen. Katso kappale Vedenpehmentimen asettaminen.
• Käynnissä olevan pesuohjelman tai asetetun ajastuksen peruuttaminen. Katso kappale Pesuohjelman asettaminen ja käynnistäminen.
• Multitab-toiminnon käyttöönotto/käytöstäpoisto. Katso kohta Multitab-toiminto.
• Huuhtelukirkasteen annostelun käyttöönotto/käytöstäpoisto silloin, kun Multitab-toiminto on aktivoitu. Katso kohta Multitab-toiminto.

Asetustila

Kodinkoneen on oltava asetustilassa seuraavien toimenpiteiden aikana:

• Pesuohjelman asettaminen.
  • Vedenpehmentimen asettaminen.
• Huuhtelukirkasteen annostelun käyttöönotto/käytöstäpoisto.

Paina virtapainiketta. Laite on asetustilassa, kun:

- kaikki ohjelmien merkkivalot syttyvät.

Paina virtapainiketta. Kodinkone ei ole asetustilassa, kun:

– Vain yhden ohjelman merkkivalo syttyy.
- pesuohjelma on asetettu. Peruuta ohjelma ja siirry takaisin asetustilaan. Katso kappale "Pesuohjelman asettaminen ja käynnistäminen".

Pesuohjelmat

Ohjelma	Likaisuusaste	Pestävät astiat	Ohjelman kuvaus
Tehokas 70° Erittäin likaiset as-tiat		Ruokailuastiat, ruokailu-välineet, kattilat ja pan-nut	EsipesuVarsinainen pesu enintään 70°C2 välihuuhteluaLoppuhuuhteluKuivaus
Normaali 65°1)	Normaalilikaiset astiat	Ruokailuastiat ja ruokai-luvälineet	EsipesuVarsinainen pesu enintään 65°C1 välihuuhteluLoppuhuuhteluKuivaus
Pika 65°2)	Normaalilikaiset tai vähän likaiset as-tiat	Ruokailuastiat ja ruokai-luvälineet	Varsinainen pesu enintään 65°C Loppuhuuhtelu
Säästö 50°3) ECO	Normaalilikaiset astiat	Ruokailuastiat ja ruokai-luvälineet	EsipesuVarsinainen pesu enintään 50°C1 välihuuhteluLoppuhuuhteluKuivaus
Esipesu Mikä tahansa	Vajaa koneellinen (asti-oita lisätään koneeseen myöhemmin päivän ai-kana)		1 kylmä huuhtelu (estää ruoantähteiden kuivumisen kiinni astioihin).Tässä ohjelmassa ei tarvita pesuai-netta.

2) Päivittäisten astioiden pesuohjelma, joka soveltuu vajaan koneellisen pesemiseen. Tämä pesuohjelma soveltuu hyvin nelihenkisen perheen aamiais- ja päivällisastioiden pesemiseen.
3) Testilaitoksen testiohjelma. Testitiedot on esitetty erillisessä tiedotteessa.

Kulutusarvot

Ohjelma	Kesto (minuutteina)	Energiankulutus (kWh)	Vedenkulutus (litroina)
Tehokas 70° 80 - 90 1,5 - 1,7 18 - 20
Normaali 65°	90 - 100	1,1 - 1,2	15 - 16
Pika 65°	30	0,8	8
Säästö 50°	160 - 170	0,8 - 0,9	12 - 13
Esipesu	12	0,1	3,5

i Arvot voivat vaihdella veden paineen ja lämpöti-lan sekä energiansyötön ja astioiden määrän mu-kaan.

Noudata seuraavia ohjeita:

1. Tarkista, että vedenpehmentimen asetus on oikea paikkakuntasi vedenkovuudelle. Aseta vedenpeh- mennin tarvittaessa.
2. Täytä suolasäiliö astianpesukoneen erikoissuolalla.
3. Täytä huuhtelukirkastesäiliö huuhtelukirkasteella.

4. Täytä astiat ja ruokailuvälineet astianpesukonee-seen.

5. Aseta astioiden tyypille ja likaisuusasteelle sopiva pesuohjelma.

6. Annostele pesuainelokeroon oikea määrä konetiskiainetta.
7. Käynnistä pesuohjelma.

Jos käytät yhdistelmäpesuainetabletteja (3 in 1, 4 in 1, 5 in 1 jne.), lue ohjeet kohdasta Multitabtoiminto.

Vedenpehmentimen asettaminen

Vedenpehmennin poistaa vedestä mineraaleja ja suo-loja. Mineraalit ja suolat voivat vaikuttaa haitallisesti laitteen toimintaan.

Veden kovuus määritetään toisiaan vastaavilla asteikoilla:

• Saksalainen järjestelmä (dH°).
  • Ranskalainen järjestelmä (°TH).

• mmol/l (millimoolia/litra - kansainvälinen vedenkovuuden yksikkö).

• Clarke.

Säädä vedenpehmennin paikkakunnan vedenkovuuden mukaisesti. Kysy vedenkovuustiedot tarvittaessa vesilaitokselta.

Vedenkovuus Vedenkovuuden asetus
°dH	°TH	mmol/l	Clarke	manuaalinen	elektroninen
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Suolaa ei tarvita.

i Vedenpehmannin on asetettava sekä manuaalisesti että elektronisesti.

Manuaalinen asetus

Laite on säädetty tehtaalla asetukseen 2.

Käännä kytkin asentoon 1 tai 2.

Elektroninen säätö

Vedenpehmannin on säädetty tehtaalla tasolle 5.

1. Kytke virta laitteeseen.
2. Tarkista, että laite on asetustilassa.

3. Paina toimintopainikkeita B ja C, kunnes toimintopainikkeiden A, B ja C merkkivalot alkavat vilkkua.

4. Vapauta toimintopainikkeet B ja C.

5. Paina toimintopainiketta A.

- Toimintopainikkeen A merkkivalo vilkkuu edelleen.

- Toimintopainikkeiden B ja C merkkivalot sam- muvat.

– Ohjelman loppu -merkkivalo alkaa vilkkua.

Vedenpehmentimen asetustoiminto on aktivoitu.

Ohjelman loppu -merkkivalon vilkkuminen ilmaisee vedenpehmentimen tason. Tauko kestää noin 5 sekuntia.

Esimerkki: Valo vilkkuu 5 kertaa, tauko, valo vilkkuu 5 kertaa, tauko, jne. = taso 5

1. Voit nostaa vedenpehmentimen tasoa yhdellä painamalla kerran toimintopainiketta A.
2. Tallenna asetus painamalla virtapainiketta.

Astianpesukoneen erikoissuolan käyttö

Huomio Käytä ainoastaan astianpesukoneille tarkoitettua erikoissuolaa. Suola, jota ei ole tarkoitettu astianpesukoneelle, vahingoittaa vedenpehmennintä.

Kaada suolasäiliöön litra vettä (vettä lisätään vain suolasäiliön ensimmäisen täyttökerran yhteydessä).

Veden vuotaminen säiliöstä suolan täyttämisen aikana on täysin normaalia.

Tarkista, että suolasäiliön ulkopuolelle ei ole valunut yhtään suolaa. Säiliöön jäänyt suola syövyttää säiliön pintoja. Käynnistä pesuohjelma heti suolasäiliön täyttämisen jälkeen. Tällä tavoin estät suolan aiheuttaman syöpymisen.

Jos asetat vedenpehmentimen elektronisesti tasolle 1, suolan merkkivalo ei pala.

Pesuaineen ja huuhtelukirkasteen käyttö

Pesuaineen käyttö

Älä aseta koneeseen liikaa pesuainetta. Noudata pesuaineen valmistajan annosteluun ja säilytykseen liittyviä suosituksia. Kyseiset tiedot löytyvät pesuaineen tuotepakkauksesta.

Pesuainelokeron täyttäminen:

1. Paina vapautuspainiketta (2) avataksesi pesuai-nelokeron kannen (8).
2. Aseta pesuaine lokeroon (1). Noudata valmistajan antamia annosteluohjeita.
3. Jos pesuohjelmassa on esipesuvaihe, aseta pieni määrä pesuainetta luukun sisäosaan.
4. Jos käytät pesuainetabletteja, aseta pesuainetabletti pesuainelokeroon (1).
5. Sulje pesuainelokero. Sulje kansi niin, että se napsahtaa kiinni.

Eri pesuainemerkkien liukenemisajoissa on eroja. Jotkut pesuainetabletit eivät ehdi saavuttaa täyttä pesutehoaan lyhyen pesuohjelman aikana. Valitse pitkä pesuohjelma käyttäessäsi pesuainetabletteja, jotta pesuaineen jäämät ehtivät poistua täydellisesti.

Huuhtelukirkasteen käyttö

Huuhtelukirkasteen ansiosta kuivissa astioissa ei ole raitoja ja läiskiä.

Huuhtelukirkastetta annostuu automaattisesti viimeisen huuhtelun aikana.

Huuhtelukirkastesäiliön täyttäminen:

1. Paina vapautuspainiketta (7) avataksesi huuhtelukirkastesäiliön kannen (6).
2. Täytä huuhtelukirkasteen säiliö (3) huuhtelukirkasteella. Max-merkki ilmaisee maksimitason.
3. Pyyhi yliroiskunut huuhtelukirkaste imukykyisellä liinalla välttääksesi liiallisen vaahdonmuodostuksen pesuohjelman aikana.
4. Sulje huuhtelukirkasteen säiliö. Sulje kansi niin, että se napsahtaa kiinni.

i Lisää huuhtelukirkastetta, kun merkkivalo (5) palaa kirkkaana.

Huuhtelukirkasteen annostelun säätäminen

Huuhtelukirkasteen annostelu on säädetty tehtaalla asentoon 3.

Voit säätää huuhtelukirkasteen annostelun asennon 1 (pienin) ja asennon 4 (suurin) välille.

Käännä huuhtelukirkasteen säädintä (4) annostelun lisäämiseksi tai vähentämiseksi.

Multitab-toiminto

Multitab-toiminto on tarkoitettu yhdistelmäpesutable-teille.

Pesutabletit sisältävät pesuainetta, huuhteluainetta ja astianpesukoneen suolaa. Jotkin pesutabletit voivat sisältää muitakin aineita.

Tarkista, että pesutabletit soveltuvat paikkakuntasi vedenkovuuteen. Lue pakkauksen ohjeet.

Kun asetat Multitab-toiminnon, se on käytössä, kunnes poistat sen käytöstä.

Multitab-toiminto poistaa käytöstä automaattisesti huuhtelukirkasteen ja suolan annostelun. Suolan merkkivalo on pois käytöstä.

Ohjelman kesto voi olla pitempi Multitab-toiminnon yhteydessä.

i Ota Multitab-toiminto käyttöön tai poista se käytöstä ennen pesuohjelman käynnistämistä.

Multitab-toimintoa ei voi ottaa käyttöön tai poistaa käytöstä pesuohjelman aikana. Peruuta pesuohjelma ja aseta ohjelma uudelleen.

Multitab-toiminnon käyttöönotto:

• Paina kahta Multitab-toiminnon painiketta (toiminto-painikkeet D ja E). Multitab-toiminnon merkkivalo syttyy.
  Multitab-toiminnon poistaminen käytöstä:
• Paina kahta Multitab-toiminnon painiketta (toiminto-painikkeet D ja E). Multitab-toiminnon merkkivalo sammuu.

Toimi seuraavasti, jos kuivaustulos ei ole tyydyttävä:

1. Täytä huuhtelukirkastesäiliö huuhtelukirkasteella.
2. Ota huuhtelukirkasteen annostelu käyttöön.
3. Aseta huuhtelukirkasteen annostelu asentoon 2.
4. Huuhtelukirkasteen annostelun voi ottaa käyttöön tai poistaa käytöstä vain, kun Multitab-toiminto on käytössä.

Huuhtelukirkasteen annostelun käyttöönotto

1. Kytke virta laitteeseen.
2. Tarkista, että laite on asetustilassa.

3. Paina toimintopainikkeita B ja C.
   – Toimintopainikkeiden A, B ja C merkkivalot alkavat vilkkua.

4. Paina toimintopainiketta B.

– Toimintopainikkeiden A ja C merkkivalot sam-muvat.
- Toimintopainikkeen B merkkivalo vilkkuu edelleen.

1. Paina uudelleen toimintopainiketta B.

– Ohjelman loppu -merkkivalo syttyy.

1. Tallenna asetus katkaisemalla virta laitteesta. Huuhtelukirkasteen annostelu poistetaan käytöstä tekemällä yllä kuvattuja toimenpiteitä, kunnes Ohjelman loppu -merkkivalo sammu.

i Kun palaat takaisin pesujauheen käyttöön: 1. Poista Multitab-toiminto käytöstä.

1. Täytä suolan ja huuhtelukirkasteen säiliöt.

2. Säädä vedenkovuus korkeimmalle tasolle.

3. Pese yksi pesuohjelma ilman astioita.

4. Säädä vedenpehmennin paikkakunnan vedenkovuuden mukaisesti.

5. Säädä huuhtelukirkasteen annostelu.

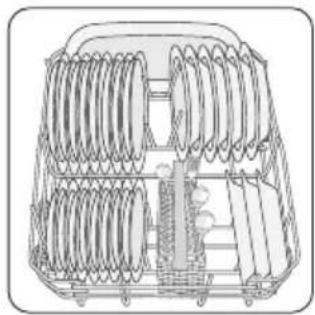

Ruokailuvälineiden ja astioiden järjestäminen koneeseen

Hyödyllisiä neuvoja ja vinkkejä

! Huomio Pese astianpesukoneessa vain konepesuun soveltuvia kotitalousastioita.

Älä pese astianpesukoneessa vettä imeviä tuotteita (pesusieniä, puhdistusliinoja jne.).

• Ennen astioiden täyttämistä koneeseen:
  – Poista astioista kaikki ruoantähteet.
  – Liota tai pehmennä kiinni palaneet ruoantähteet.

- Astioiden järjestäminen koneeseen:

– Aseta kupit, lasit, padat yms. alassuin,
– jotta vesi ei keräänny astioiden sisään.
– Astiat ja ruokailuvälineet eivät saa olla sisäkkäin.
– Astiat ja ruokailuvälineet eivät saa olla päällekkäin.
– Tarkista, että lasit eivät kosketa toisiaan.

– Laita pienet esineet ruokailuvälinekoriin.

• Muovi- ja teflonastioihin jää helposti vesipisaroita. Muoviastiat eivät kuivu yhtä hyvin kuin posliini- ja teräsastiat.
• Laita kevyet astiat yläkoriin. Tarkista, että astiat eivät pääse liikkumaan.

! Huomio Tarkista ennen ohjelman käynnistämistä, että suihkuvarret pyörivät esteettä.

! Varoitus! Sulje aina luukku täytettyäsi tai tyhjennettyäsi astianpesukoneen. Avoinna oleva luukku voi aiheuttaa vaaratilanteita.

Aseta tarjoiluastiat ja suurikokoiset kannet alakorin reunoille.

Alakorin lautastelineet voidaan kääntää alas, jolloin kattilat, pannut ja kulhot mahtuvat paremmin.

Käytä ruokailuvälinekorin erotteluritilää. Jos ruokailuvälineet eivät sovi ritilän reikiin, ota ritilä pois.

Järjestä ruokailuvälineet sillä tavoin, että vesi pääsee kaikille pinnoille.

Pitemmät esineet mahtuvat koriin, kun taivutat kuppitelineet ylös.

Yläkorin korkeuden säätäminen

Jos laitat alakoriin hyvin suurikokoisia lautasia, nosta yläkori ensin yläasentoon.

Varoitus! Säädä korkeus ennen kuin täytät yläkorin.

Astioiden suurin sallittu korkeus:

yläkori alakori

Yläasento 20 cm 31 cm

Ala-asento 24 cm 27 cm

Yläkorin siirtäminen ylä- tai ala-asentoon:

1. Siirrä kiskojen etuosassa olevat pysäyttimet (A) ulos.
2. Vedä kori ulos.
3. Siirrä kori ylä- tai ala-asentoon.
4. Aseta kiskojen pysäyttimet (A) alkuperäiselle pai-kalleen.

Huomio Jos kori on yläasennossa, älä laita kuppeja kuppitelineisiin.

i Pidä luukkua vähän avoinna valitessasi pesuohjelmaa. Pesuohjelma käynnistyy vasta, kun suljet luukun. Voit muuttaa asetusta luukun sulkemiseen saakka.

Pesuohjelman asettaminen ja käynnistäminen:

1. Kytke virta laitteeseen.
2. Tarkista, että laite on asetustilassa.
3. Paina jotakin ohjelmapainiketta. Katso kappale Pesuohjelmat.
   – Ohjelman merkkivalo syttyy.
   – Kaikki muut ohjelmien merkkivalot sammuvat.
4. Sulje luukku.
   – Pesuohjelma käynnistyy automaattisesti.

i Ohjelmaa ei voi muuttaa pesuohjelman aikana. Peruuta pesuohjelma.

! Varoitus! Älä keskeytä tai peruuta käynnissä olevaa ohjelmaa, ellei se ole ehdottoman välttämätöntä.

! Huomio Avaa luukku varovasti. Sisältä voi tulla kuumaa höyryä.

Pesuohjelman peruuttaminen

1. Paina toimintopainikkeita B ja C, kunnes kaikki ohjelmien merkkivalot syttyvät.

2. Kun vapautat toimintopainikkeet B ja C, pesuoh-jelma peruuntuu.
   Nyt voit tehdä seuraavat toimenpiteet:

3. Katkaise virta laitteesta.

4. Aseta uusi pesuohjelma.
   Annostele pesuainelokeroon pesuainetta ennen kuin asetat uuden pesuohjelman.

Pesuohjelman keskeyttäminen

Avaa luukku.

• Ohjelma pysähtyy.
  Sulje luukku.
• Ohjelma jatkuu kohdasta, jossa se keskeytyi.

Ajastetun pesuohjelman asettaminen ja käynnistäminen

1. Paina virtapainiketta.

2. Paina ajastimen painiketta, kunnes haluamaasi viiveaikaa (3 tai 6 tuntia) vastaava merkkivalo alkaa vilkkua.

3. Valitse pesuohjelma.

– Ohjelman merkkivalo syttyy.

1. Sulje luukku.

– Viiveajan laskenta käynnistyy.
– Viiveajan laskennan näyttö vähenee kolmen tunnin portain.
Kun asetettu viiveaika on kulunut loppuun, pesuohjelma käynnistyy automaattisesti.
– Ajastimen merkkivalo sammuu.

i Älä avaa luukkua viiveen aikaan, jotta ajan laskenta ei keskeydy. Kun suljet luukun uudelleen, viiveajan laskenta jatkuu keskeytyskohdasta.

Ajastuksen peruuttaminen:

1. Paina toimintopainikkeita B ja C, kunnes kaikki ohjelmien merkkivalot syttyvät.
   – Kun peruutat ajastuksen, myös pesuohjelma peruuntuu.

2. Aseta uusi pesuohjelma.

Voit valita pesuohjelman ja ajastimen ajan myös luukku suljettuna. Kun painat ohjelmapainiketta, toinen pesuohjelma tai viiveaika on valittava kolmen sekunnin kuluessa. Ohjelma käynnistyy automaattisesti kolmen sekunnin kuluttua sen valitsemisesta.

Pesuohjelman päättyminen

Katkaise virta laitteesta seuraavissa tilanteissa:

• Pesuohjelma päättyy automaattisesti.

• Ohjelman loppu -merkkivalo syttyy.

• Paina virtapainiketta.

• Avaa luukku.

• Jotta kuivaustulos on parempi, jätä luukku raolleen muutamaksi minuutiksi ennen kuin otat astiat koneesta.

Anna astioiden jäähtyä, ennen kuin otat ne koneesta. Kuumat astiat särkyvät helposti.

Astianpesukoneen tyhjentäminen

• Tyhjennä ensin alakori ja vasta sen jälkeen yläkori.
• Laitteen reunoilla ja luukussa voi olla vettä. Ruostumaton teräs jäähtyy nopeammin kuin astiat.

Varoitus! Katkaise virta laitteesta, ennen kuin puhdistat sihdit.

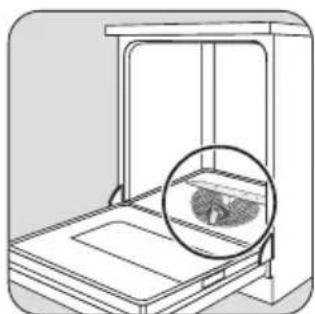

Sihtien puhdistaminen

Tärkeää Älä käytä astianpesukonetta ilman sihtejä. Tarkista, että sihdit on asetettu oikein paikalleen. Jos sihdit on asetettu väärin paikoilleen, pesutulos voi olla huono ja laite voi vaurioitua.

Puhdista sihdit A, B ja C huolellisesti juoksevan veden alla.

Ota sihdit B ja C pois koneesta kääntämällä kahvaa noin 1/4-kierros vastapäivään.

Ota tasosihti A koneen pohjalta.

Käyttöhäiriöt

Laite ei käynnisty tai pysähtyy kesken pesuohjelman. Jos laitteen käytössä esiintyy jokin ongelma, yritä selvittää ongelma ensin itse. Jos et löydä ratkaisua, ota yhteys valtuutettuun huoltoliikkeeseen.

Laita sihtijärjestelmä takaisin paikalleen. Lukitse sihtijärjestelmä kääntämällä kahvaa myötäpäivään, kunnes se lukkiutuu paikalleen.

Tärkeää Älä irrota suihkuvarsia.

Jos suihkuvarsien reiät ovat tukkeutuneet, poista lika cocktailtikulla.

Ulkopintojen puhdistaminen

Puhdista koneen ja ohjauspaneelin ulkopinnat kostealla, pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja tai liuottimia (asetoni, trikloorietyleeni jne.)

Suojeltava jäätymiseltä

Huomio Laitetta ei saa asentaa tilaan, jossa lämpötila on alle 0 °C. Valmistaja ei vastaa jäätymisen aiheuttamista vahingoista.

Jos tämä ei ole mahdollista, tyhjennä laite ja sulje luukku. Irrota vedenottoletku ja tyhjennä vesi letkusta.

Huomio Katkaise virta laitteesta ennen kuin teet seuraavat korjaustoimenpiteet.

Virhekoodi ja toimintahäiriö Mahdollinen syy ja korjaustoimenpide
Käynnissä olevan ohjelman merkivalo vilkkuu koko ajan.Ohjelman loppu -merkkivalo vilkkuu kerran.Astianpesukoneeseen ei tule vettä.	Vesihana on tukossa tai kalkkeutunut.Puhdista vesihana.Vesihana on kiinni.Avaa vesihana.Vedenottoletkun sihti on tukossa.Puhdista sihti.Vedenottoletku on liitetty virheellisesti. Letku voi olla mutkalla tai litistynyt.Tarkista, että liitäntä on tehty oikein.
Käynnissä olevan ohjelman merkivalo vilkkuu koko ajan.Ohjelman loppu -merkkivalo vilkkuu kaksi kertaa.Astianpesukoneeseen jää vettä.	Altaan poistoviemäri on tukossa.Puhdista altaan poistoviemäri.Tyhjennysletku on liitetty virheellisesti. Letku voi olla mutkalla tai litistynyt.Tarkista, että liitäntä on tehty oikein.
Käynnissä olevan ohjelman merkivalo vilkkuu koko ajan.Ohjelman loppu -merkkivalo vilkkuu kolme kertaa.Vesivahinkosuojaus on toiminut.	Sulje vesihana ja ota yhteys valtuutettuun huoltoliikkeeseen.
Pesuohjelma ei käynnisty. Laitteen luukku ei ole kiinni.Sulje luukku.Pistoke ei ole pistorasiassa.Kiinnitä pistoke pistorasiaan.Sulaketaulun sulake on palanut.Vaihda sulake.Ajastin on asetettu.Peruuta ajastus, jolloin ohjelma käynnistyy välittömästi.

Kytke virta laitteeseen tarkastusten jälkeen. Ohjelma jatkuu kohdasta, jossa se keskeytyi. Jos toimintahäiriö esiintyy uudelleen, ota yhteys valtuutettuun huoltoliik- keeseen.

Huoltoliike tarvitsee seuraavat tiedot voidakseen auttaa nopeasti ja oikein:

- Malli (Mod.)

- Tuotenumero (PNC)

- Sarjanumero (S.N.)

Tiedot on merkitty arvokilpeen.

Merkitse tarvittavat tiedot tähän:

Mallitunnus: ......

Tuotenumero: ......

Sarjanumero: ......

Pesutulos ei ole tyydyttävä.
Astiat eivät ole puhtaita.	Valittu pesuohjelma ei ole sopiva astioiden tyypille ja likaisuusasteelle.Korit on täytetty väärin eikä vesi pääse kaikille pinnoille.Suihkuvarret eivät pyöri esteettä, koska astiat on järjestetty koneeseen väärin.Sihdit ovat likaiset tai väärin paikallaan.Konetiskiainetta on käytetty liian vähän tai ei lainkaan.
Astioissa on kalkkijäämiä. • Suolasäiliö on tyhjä.	Vedenpehmennin on säädetty väärälle tasolle.Suolasäiliön korkki ei ole kunnolla kiinni.
Astiat ovat märkiä ja himmeitä. • Ei ole käytetty huuhtelukirkastetta.	Huuhtelukirkasteen säiliö on tyhjä.
Laseissa ja muissa astioissa on raitoja, maitomaisia läiskiä tai sinertävä pinta.	Pienennä huuhtelukirkasteen annostelua.
Laseissa ja muissa astioissa on kuivuneita vesipisaroita.	Suurenna huuhtelukirkasteen annostelua.Syynä voi olla käytetty pesuaine.

Tekniset tiedot

Mitat Leveys, cm 44,6
Korkeus, cm 81,8 - 87.8
Syvyys, cm 56,5
Sähköliitäntä - Jännite - Kokonais-teho - Sulake	Sähköliitännän tiedot on merkitty astianpesukoneen luukun sisäreunassa olevaan arvokilpeen.
Vedenpaine Minimi 0,5 bar (0,05 MPa)
Maksimi 8 bar (0,8 MPa)
Kapasiteetti Astiaston koko (henkilöluku) 9

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli , osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä.

Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

Pakkausmateriaalit ovat ympäristöystävällisiä, ja ne voidaan kierrättää. Muoviosiin on merkitty materiaalin tunniste, esim. >PE<, >PS<jne. Vie pakkausmateriaalit asianmukaisiin jätteenkeräysastioihin.

! Varoitus! Laitteen käytöstäpoisto ja hävittäminen:
- Irrota pistoke pistorasiasta.
- Leikkaa johto ja pistoke irti ja hävitä ne.

Asennus

! Varoitus! Tarkista, että virtajohto on irrotettu pistorasiasta asennuksen aikana.

Sijoita laite vesihanan ja viemäriliitännän viereen. Asenna laite kalustekaappiin tai työtason alle. Tarkista, että syvennyksen mitat vastaavat mainittuja mittoja.

Astianpesukone ei tarvitse muita ilmanvaihtoaukkoja kuin vedenotto- ja tyhjennysletkun ja verkkojohdon vaatimat aukot.

Tarkista, että vesiletkut eivät ole mutkalla tai litistyneet.

Laitteen korkeuden säätäminen

Laitteen korkeuden säätäminen:

1. Löysää tai kiristä kahta etummaista jalkaa.
2. Avaa säädettävän jalustan ruuvit ja irrota jalusta.
3. Säädä takimmaista jalkaa. Käännä etusokkelin keskellä olevaa ruuvia vasemmalle tai oikealle.

Tarkista, että laite on tasapainossa siten, että luukku sulkeutuu kunnolla ja tiiviisti. Kun laite on oikein tasapainotettu, luukku ei kosketa viereisen kaapin kylkiin. Jos luukku ei sulkeudu kunnolla, löysää tai kiristä säätöjalkoja, kunnes laite on täysin tasapainossa.

- Irrota luukun lukitus. Tällä tavoin voit estää lasten jäämisen loukkuun koneen sisälle ja seurauksena olevan hengenvaaran.

Jalustan korkeuden säätäminen 40 mm:iin: Kiinnitä ruuvit reikiin 2 ja kiristä jalusta paikalleen ruuvien avulla.

Jalustan korkeuden säätäminen 40-60 mm:n välille: Kiinnitä ruuvit reikiin 3 ja kiristä jalusta paikalleen ruu-vien avulla.

Höyrysuojateippi

Kiinnitä höyrysuojateippi työtason etuosaan koko leveydelle.

Kiinnittäminen viereisiin kalusteisiin

! Varoitus! Kiinnitä laite työtason alle tai viereisiin kalusteisiin mukana toimitettujen kannakkeiden avulla välttääksesi vahingot.

1. Kiinnitä mukana toimitetut kulmakannakkeet laitteen yläosassa oleviin aukkoihin.
2. Kiinnitä laite tiukasti paikalleen mukana toimitetuilla ruuveilla (ylöspäin tai sivusuuntaan). Tarkista, että ruuvit on kiristetty hyvin.

Laitteen voi liittää kuumaan (max. 60 °C) tai kylmään vesihanaan.

Jos vesi kuumennetaan vaihtoehtoisen, ympäristöystävällisemmän energian avulla (esim. aurinko- tai valokennopaneelit ja tuulivoima), käytä kuumaa vettä energiankulutuksen vähentämiseksi.

Kytke vedenottoletku hanaan, jossa on 3/4-tuuman kierre.

! Huomio Älä käytä vanhan pesukoneen letkuja.

Veden paineen tulee olla kohdassa Tekniset tiedot mainitun mukainen. Vedenpainetiedot ovat saatavilla paikalliselta vesilaitokselta.

Tarkista, että vedenottoletku ei ole mutkalla eikä litistynyt tai solmussa.

Käännä vedenottoletku joko vasemmalle tai oikealle asennuksen mukaan. Kiinnitä liitosmutteri oikein pai- kalleen vesivuotojen välttämiseksi.

! Huomio Älä liitä laitetta uuteen putkistoon tai putkistoon, jota ei ole käytetty pitkään aikaan.

Anna veden juosta muutaman minuutin ajan ennen kuin liität vedenottoletkun.

Tyhjennysletku

Liitä tyhjennysletku vie- märiputkeen.

Putken sisähalkaisija ei saa olla pienempi kuin letkun halkaisija.

Jos liität tyhjennysletkun pesualtaan alla olevaan viemäriputkeen, poista muovikalvo (A). Jos kalvoa ei pois-teta, viemäriputkeen kerääntyvät ruoanjätteet voivat tukkia putken.

! Huomio Tarkista, että vesiliitännät ovat tiiviit.

Sähköliitäntä

Varoitus! Valmistaja ei vastaa vahingoista, ellei näitä turvallisuusohjeita ole noudatettu.

Maadoita laite turvallisuusmääräysten mukaisesti.

Tarkista, että arvokilvessä mainittu jännite ja virtualaji vastaavat laitteen asennuspaikan arvoja.

Kytke pistoke maadoitettuun pistorasiaan.

Älä käytä jakorasioita, liittimiä tai jatkojohtoja. Tulipalon vaara!

Älä vaihda virtajohtoa omatoimisesti. Ota yhteys valtuutettuun huoltoliikkeeseen.

Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.

Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

Innehåll

www.rosenlew-kodinkoneet.fi
