KÄYTTÖOHJE RW410 ROSENLEW

1. Vedenpehmentimen säädin
2. Yläkorin pysäytin
3. Yläsuihkuvarsi
4. Suolasäiliö
5. Pesuainelokero
6. Ohjauspaneeli
7. Huuhtelukirkasteainesäiliö
8. Suodattimet
9. Alasuihkuvarsi
10. Yläkori
11. Tasapainotuskappale

Ohjauspaneeli

1. Merkkivalo
2. Virtakytkin
3. Luukun kahva
4. Ohjelmanosoitin
5. Ohjelmanvalitsin
6. Ohjelmavaiheen osoitin

Ohjelmavaiheen osoitin kääntyy ohjelman edetessä ja näyttää, missä vaiheessa pesuohjelma kulloinkin on.

Vaiheet:

Esipesu

Pesu

Kylmä huuhtelu

Lämmin huuhtelu

Kuivaus

1. Pesuohjelmien symbolit

Pesuohjelmat

Ohjelma Likaisuusaste ja astiatyyppi		Ohjelman aloituskohta	Käytettävät painikkeet	Pesuaineen määrä		Ohjelman kuvaus
				lokerossa kannessa
ESIPESU	Vajaatäyttö. Varsinainen pesu tapahtuu myöhemmin. Ohjelmassa ei tarvita pesuainetta.	1	Virtakytkin	/	/	1 kylmä huuhtelu (tällä estetään ruoantähteiden kiinnittyminen astioihin)
*65° NORMAALIPESU + ESIPESU	Normaalisti likaantunut. Astiastot ja ruokailuvälineet	2	Virtakytkin	20 g 5 g		Esipesu kylmällä vedellä Pesu 65 estetään 1 kylmä huuhtelu 1 lämmin huuhtelu Tehokuivaus
65° NORMAALIPESU	Kevyesti likaantunut. Astiastot ja ruokailuvälineet	3	Virtakytkin	25 g /		Pesu 65 estetään 1 kylmä huuhtelu 1 lämmin huuhtelu Tehokuivaus

* Testiohjelma kuten EN 50242. (Katso kappale "Tietoja testi-instituuteille").

Työvaiheet

1. Tarkista siivilät

Varmista, että siivilät ovat puhtaat ja kunnolla paikallaan (ks. puhdistusohjeet seuraavalla sivulla - Käyttöohje - osa 1).

2. Tarkista, että huuhtelukirkastetta ja suolaa on riittävästi

(ks. Käyttöohje - osa 1)

3. Laita astiat koneeseen

Poista astioista ruuantähteet.

Vedä alakori ulos ja sijoita siihen kattilat, lautaset, ruokailuvälineet.

Työnnä korit paikalleen.

4. Tarkista, että suihkuvarret pääsevät pyörimään esteettä

5. Annostele pesuaine

Lisää lokeroon tarvittava määrä pesuainetta "Pesuohjelmat"-taulukon avulla.

Sulje pesuainelokero.

6. Sulje astianpesukoneen luukku

7. Valitse ohjelma

Käännä ohjelmanvalitsinta myötäpäivään, kunnes haluamasi ohjelman numero on ohjelmanosoittimen kohdalla.

8. Käynnistä ohjelma

Paina virtakytkintä.

Merkkivalo syttyy ja kone käynnistyy.

Voit keskeyttää pesuohjelman missä vaiheessa tahansa painamalla virtakytkintä uudelleen.

Kone käynnistetään jälleen painamalla samaa painiketta, minkä jälkeen ohjelma käynnistyy samasta kohdasta, mihin se keskeytettiin.

9. Pesuohjelman loputtua

Astianpesukone pysähtyy automaattisesti pesuohjelman loputtua.

Merkkivalo palaa, kunnes virtakytkintä painetaan.

10. Kytke virta pois astianpesukoneesta

Kytke virta pois koneesta painamalla virtakytkintä. Avaa luukku ja odota muutama minuutti ennen kuin otat astiat ulos. Näin ne kuivuvat mahdollisimman tehokkaasti. Lisäksi vältät polttamasta sormiasi.

Tyhjennä ensin alakori ja vasta sitten yläkori. Tällöin yläkorista ei pääse tippumaan vettä alakorin astioden päälle.

Ohjelman päätyttyä sulje vesihana ja irrota pistoke pistorasiasta.

Luukkua ei saa avata koneen ollessa käynnissä. Jos se kuitenkin avataan, pysäyttää turvakatkaisin koneen.

Jos sinun on avattava luukku koneen ollessa käynnissä, on aina pysäytettävä kone ensin painamalla virta-painiketta.

Älä avaa astianpesukoneen luukkua pesuohjelman ollessa lämmitys- tai pesuvaiheessa, jottei kuumaa vettä pääse ulos koneesta.

Ole varovainen avatessasi astianpesukoneen luukkua heti ohjelman päätyttyä, sillä koneen sisältä saattaa tulla kuumaa höyryä.

Koneen täyttö

Poista astioista ennen koneeseen asettamista kaikki ruuantähteet, jotka voisivat tukkia suotimet ja siten huonontaa pesutulosta.

Älä laita koneeseen niin pieniä esineitä, että ne mahtuvat tippumaan korien väleistä.

Avaa luukku ja vedä korit ulos astioiden asettamista varten.

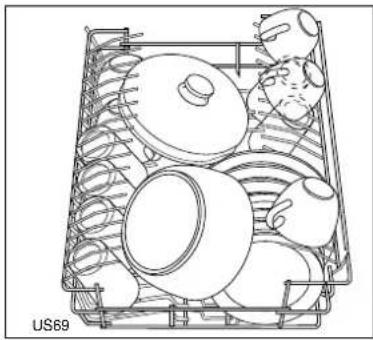

Alakori

Alakori on tarkoitettu kansille, kattiloille, lautasille, salaattikulhoille ja aterimille.

Aseta tarjoiluvadit ja isot kannet pitkin korin reunoja siten, että yläsuihkuvarsi voi pyöriä esteettä.

Pitkäteräiset veitset saattavat pystyyn asetettuina olla vaarallisia. Pitkät ja/tai terävät esineet, kuten paistiveitset, tulee asettaa pitkittäin yläkoriin.

Ole varovainen konetta täyttäessäsi ja tyhjentäessäsi, mikäli astioden joukossa on teräviä esineitä, kuten veitsiä.

Ruokailuvälineet tulee asettaa niille tarkoitettuun erilliseen koriin kädensijat alaspäin.

Jos ruokailuvälineet kuitenkin näin asetettuina tulevat ulos korin pohjan väleistä ja estävät alemman suihkutusvarren pyörimisen, on ne silloin asetettava kädensijat ylöspäin.

Lusikat on sijoitettava siten, etteivät ne mene korissa sisäkkäin.

Hopeiset ruokailuvälineet tummuvat ollessaan kosketuksissa teräksisten ruokailuvälineiden kanssa. Aseta ne erikseen ruokailuvälinekoriin.

Sijoita lusikat, jälkiruokalusikat, veitset ja muut pienet ruokailuvälineet telineisiin, jotka sijaitsevat ruokailuvälinekorin kummallakin puolella.

Yläkori on tarkoitettu lautasille, joiden halkaisija on enint. 24 cm, salaattikulhoille, kupeille ja juomalaseille. Jalalliset lasit voit sijoittaa jalka ylöspäin kuppitelineille.

Vasen kuppiteline voidaan kääntää sivuun, jotta esimerkiksi korkeat lasit mahtuvat telineen alle.

Aseta kevyet astiat (esim. muovikulhot) yläkoriin ja varmista, etteivät ne pääse liikkumaan.

Varmista ennen luukun sulkemista, että molemmat suihkuvarret pääsevät pyörimään esteettä.

Yläkorin korkeuden säätäminen

Suuret lautaset (halkaisija 27...31 cm) voi sijoittaa alakoriin. Nosta yläkori ensin korkeammalle seuraavasti.

Näin nostat yläkoria:

1. Käännä yläkorin liukuesteet (A) pois tieltä ja vedä kori ulos.

2. Aseta yläkori korkeammalle ja laita liukuesteet (A) takaisin paikalleen.

Kun yläkori on yläasennossa, siinä pestävien lautasten halkaisija voi olla enintään 20 cm. Myöskään kuppitelineitä ei voi nostaa ylös.

Sulje luukku, kun olet täyttänyt koneen, sillä avoin luukku on turvallisuusriski.

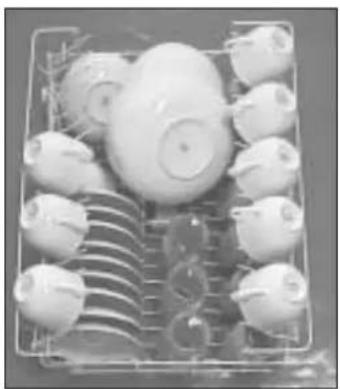

Tietoja testi-instituuteille

Ennen testauksia vedenpehmentimen suolasäiliö ja huuhtelukirkasteen säiliö tulee täyttää kokonaan.

Testimääräys: EN 50242
Vertailuohjelma: 65°NORMAALIPESU+ ESIPESU
Astioden täyttötilavuus: 9 hengen astiat
Huuhtelukirkasteen säätö: asento 4
Pesuaineen annostelu: 20 g lokerossa	5 g kannessa

Ruokailuvälinekorin täyttö

Jos et saa poistettua ongelmaa näiden tarkistusten avulla, ota yhteyttä lähimpään valtuutettuun huoltoliikkeeseen.

Muista mainita koneesi tuote- ja sarjanumero, jotka löytyvät luukun oikeaan reunaan kiinnitetystä arvokilvestä (ks. kuva).

Malli ....

Tuotenumero....

Sarjanumero ....

Ostopäivä ....

Huolto ja varaosat

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava

valtuutetun huoltoliikkeen tehtäväksi.

Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662 (0,1597€/min + pvm).

Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597€/min + pvm).

Takuu

Tuotteella on kahden (2) vuoden takuu.

Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjälikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan.

Korvaus huollosta voidaan periä myös takuuaikana:

* aiheettomasta valituksesta

* ellei käyttöohjetta ole noudatettu.

EU-maat

Laitteella on käyttömaan lainsäädännön mukainen takuu.

Kuljetusvauriot

Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa.

Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjälikkeelle.

Asentaminen työtason alle

Tämä astianpesukone on suunniteltu sijoitettavaksi tiskipöydän tai työtason alle.

Kaaviokuvan osoittamien syvyysmittojen noudattaminen on erittäin tärkeää.

Astianpesukone ei tarvitse erillisiä tuuletusaukkoja. Vain vedenotto- ja poistoletkun sekä sähköjohdon läpivientiä varten tarvitaan aukko.

Kalusteen korkeus voi olla 820 - 880 mm, koska astianpesukoneessa on säädettävät jalat (maks. 60 mm).

Astianpesukoneen yläkannen ja työtason väliin pitää jättää 2 mm tyhjää tilaa.

Koneen korkeuden säätäminen

Korkeus säädetään seuraavasti:

1. Löysää tai kiristä etujalkoja.
2. Jotta voit säätää takajalkaa, poista ensin sokkelilevy ruuvaamalla irti ruuvit. Voit tämän jälkeen säätää takajalkaa ruuvaamalla etulevyn keskellä olevaa ruuvia vasemmalle tai oikealle.

Kiinnitä sokkelilevy takaisin paikalleen ruuvaamalla ruuvit.

Koneen siirtämisen helpottamiseksi mukana toimitetaan takajalan alle asetettava suojapala.

Paina suojapala jalkaan kiinni.

Suojapalaa voidaan tarvittaessa pienentää murtamalla se merkityistä kohdista.

Oikea tasapaino takaa luukun oikean ja tiiviin sulkeutumisen. Kun laite on tasapainotettu oikein, luukku ei osu kummallakaan puolella oleviin kaappeihin.

Jos luukku ei sulkeudu kunnolla, löysää tai kiristä jalkaa kunnes kone on tasapainossa.

Vaaittaminen

Astianpesukoneen vaaitus on tärkeää, jotta luukku sulkeutuisi täysin tiiviisti.

Kun kone on huolellisesti asetettu vaakatasoon, luukku ei napsahda kiinni tasapainotus- kappaleeseen koneen kummallakaan puolella.

Koneen säätöjalkoja käännetään oikealle tai vasemmalle, kunnes kone seisoo täysin vaakasuorassa.

Koneen pohjaosaan mahdollisesti jäävä aukko voidaan peittää laskemalla säädettävää sokkelilevyä alemmaksi.

Kosteussuojan kiinnittäminen

Kiinnitä kosteussuoja työtason etuosan alapintaan koko alueelle.

Asennus ja kiinnitys työtason alle tai vieressä oleviin osiin

Astianpesukone kiinnitetään työtasoon tai vieressä olevaan keittiökaappiin/seinään mukana toimitetuilla asennusheloilla, jotta se ei pääse kaatumaan.

Tämän ohjeen noudattamatta jättäminen saattaa aiheuttaa materiaali- tai henkilövahinkoja.

1. Asennushelat (A - 1) kiinnitetään astianpesukoneen etupuolelle ja työtasoon ruuveilla.
2. Aseta kaksi asennushelaa (A - 2) astianpesukoneen etupuolen yläosaan kuvan mukaisesti. Kiinnitä asennushelat niissä olevien sivureikien avulla vieressä oleviin osiin mukana toimitetuilla ruuveilla.

Astianpesukoneen sivulevyjä ei tule missään tapauksessa porata, etteivät altaan ja sivulevyjen väliin sijoitetut vesijärjestelmän komponentit vaurioidu.
