KÄYTTÖOHJE RW3548 ROSENLEW

Turvallisuusohjeita 3 Asennusohjeet 18

Hävittäminen 3 Vaaattäminen 18 Köppittäminen keyttäkkelvateinjärn 19

Taloudellinen ja ympäristöystävällinen astianpesu 3 Vesiliitännät 18

Laitekuvaus 4 vedenpolistoletkum litanta 19 Sähköliitäntä 19

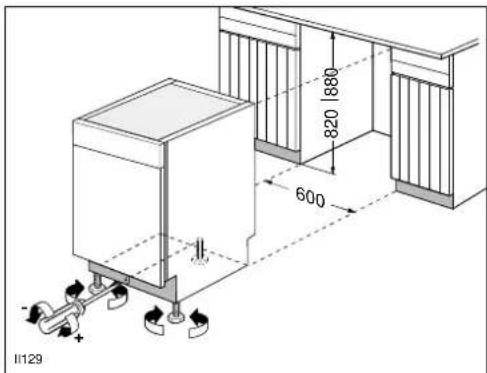

Ohjauspaneeli 5 Asentaminen tvötason alle 20

3/1-toiminto 6 Asentammen (yotason) and 20

Ennen laitteen käyttöönottoa 7 Netoja testi-institutelle 21

Vedenpehmentimen säätö 7 Vedenpehmennyssuolan lisääminen 8 Huuhtelukirkaste 8

Päivittäinen käyttö 9

Ruokailuvälineiden ja astioiden asetus 9

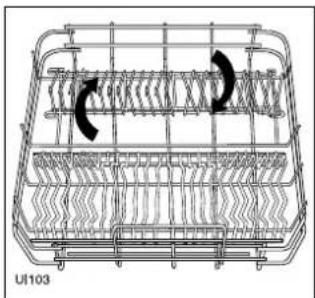

Alakori 9 Ruokailuvälinekori 10 Yläkori 10

Yläkorin korkeuden säätö 11

Pesuaineen käyttö 11

Eri tyyppiset pesuaineet 12

Pesuohjelmat 13

Pesuohjelman käynnistys 14

Hoito ja puhdistus 15

Siivilöiden puhdistus 15

Ennen pitkää käyttötaukoa 15

Jäätymiseltä suojaaminen 15

Laitteen siirtäminen 15

Mitä tehdä, jos... 16

Huolto ja varaosat 17

Kuluttajaneuvonta 17

Takuu 17

Tekniset tiedot

Mitat	LeveysKorkeus kansilevyn kanssaKorkeus ilman kansilevyäMaks. syvyysMaks. syvyys luukku auki	59.6 cm85 cm82 cm57.5 cm118.5 cm
Sähköliitäntä: Sähköliitäntää koskevat tiedot löytyvätJänniteKokonaistehoSulake	astianpesukoneen luukunsisäreunassa olevasta arvokilvestä.
Vedenpaine	Min.Maks.	50 kPa (0.5 bar)800 kPa (8 bar)
Tilavuus		12 hengen astiat

Turvallisuusohjeita

Säilytä ohjekirja. Jos laite myydään tai annetaan pois, tai jos muutat ja jätät laitteen uusille asukkaille, on ohjeet luovutettava laitteen uudelle omistajalle, jotta hän voi tutustua laitteen käyttöohjeisiin ja varoituksiin.

Varoitukset annetaan turvallisuussyistä. LUE ne huolellisesti ennen laitteen asennusta ja käyttöä.

Asennus

• Tarkista, ettei astianpesukone ole vaurioitunut kuljetuksen aikana. Älä koskaan kytke sähköä vaurioituneeseen laitteeseen. Jos astianpesukone on vaurioitunut, ota yhteys jälleenmyyjään.
• Turvallisuussyistä laitteeseen ei saa tehdä muutoksia eikä sen arvoja muuttaa.
• Ainoastaan ammattitaitoiset henkilöt saavat tehdä laitteen sähkö- ja LVI-asennukset.
• Tarkista, ettei laitteen sähköjohto jää puristuksiin laitteen alle.
• Astianpesukoneen sivulevyjä ei tule koskaan porata, etteivät hydrauliset osat vaurioidu.

Lapsiturvallisuus

• Laitetta saavat käyttää vain aikuiset.
• Älä anna lasten painaa säätimiä tai leikkiä laitteen kanssa.
• Pakkauksen osat saattavat olla vaarallisia lapsille aiheuttaen jopa tukehtumisen! Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta.
• Astianpesukoneen sisältämä vesi ei ole juotavaksi kelpaavaa. Siinä saattaa olla pesuainetta. Pidä lapset etäällä astianpesukoneesta luukun ollessa auki.
• Pidä kaikki pesuaineet turvallisessa paikassa lasten ulottumattomissa.

Astianpesukone on tarkoitettu päivittäiseen käyttöön

• Astioita, joissa on säilytetty bensiiniä, maalia, teräs- tai rautahiukkasia tai syövyttäviä, happopitoisia tai alkaalisia kemikaaleja, ei saa pestä asianpesukoneessa.
• Älä avaa missään olosuhteissa laitteen luukkua kesken toiminnan (etenkään pesuvaiheessa), ettei kuumaa vettä pääse ulos laitteesta. Jos luukku kuitenkin avataan, turvakatkaisin pysäyttää laitteen.
• Käytä ainoastaan konepesuun tarkoitettuja tuotteita (pesuaine, vedenpehmennyssuola ja huuhtelukirkaste).
• Pystyasentoon asetetut pitkäteräiset veitset saattavat olla vaarallisia.
• Pitkät ja/tai terävät ruokailuvälineet (esim. paistiveitset) tulee asettaa vaakatasoon yläkoriin.
• Huolehdi siitä, että astianpesukoneen luukku on aina kiinni (paitsi likaisten astioiden laittamisen ja puhtaiden astioiden poistamisen aikana). Näin kukaan ei pääse kompastumaan ja loukkaamaan itseään avoinna olevaan luukkuun.
• Sulje luukku laitteen täyttämisen tai tyhjentämisen jälkeen, sillä avoin luukku voi olla vaarallinen.
• Älä istu tai seiso avatulla luukulla.
• Katkaise laitteen virta ja sulje vesihana käytön jälkeen.
• Ainoastaan valtuutettu huoltoliike saa huoltaa laitetta. Käytä ainoastaan alkuperäisiä varaosia.
• Älä koskaan yritä korjata laitetta itse. Kokemattomien henkilöiden suorittamat korjaukset saattavat aiheuttaa loukkaantumisia tai vakavia toimintahäiriöitä. Ota yhteys valtuutettuun huoltollikkeeseen. Vaadi alkuperäisiä varaosia.

Hävittäminen

Hävitä astianpesukoneen pakkausmateriaalit asianmukaisesti. Kaikki pakkausmateriaalit voidaan kierrättää.

Muoviosat on merkitty kansainvälisillä standardilyhenteillä:

PE< polyeteeni, esim. kääremateriaali.

PS< styroxmuovi, esim. pehmustusmateriaali (ei sisällä kloorifluorihiiltä).

POM< polyoksimetyleeni, esim. muovikiinnittimet.

Pahvipakkaus on valmistettu kierrätyspaperista ja tulee viedä jätepaperin keräyslaatikkoon kierrätystä varten.

Kun poistat astianpesukoneen käytöstä, tee siitä ensin käyttökelvoton.

Varoitus! Lapset saattavat leikkiessään lukita itsensä astianpesukoneen sisälle tai muuten joutua vaaratilanteisiin. Katkaise sähköjohto ja varmista ettei luukun lukkolaite toimi, etteivät lapset jää loukkuun sen sisälle.

Ota yhteys sinua lähinnä sijaitsevaan kotitalouskoneiden kierrätystoiminnasta vastaavaan pisteeseen.

Symboli ,joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epääasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta tai liikkeestä, josta tuote on ostettu.

Taloudellinen ja ympäristöystävällinen astianpesu

• Varmista, että vedenpehmannin on säädetty oikein.
• Älä esipese astioita juoksevan veden alla.
• Valitse astioiden lian tyypin ja likaisuusasteen mukainen pesuohjelma.
• Älä ylitä käyttöohjeiden ja tuotteen valmistajan pesuaine-, erikoissuola- tai huuhtelukirkasteannostusta.

Laitekuvaus

1. Yläkorin pysäytin
2. Vedenkovuusalueen säätö
3. Suolasäiliö
4. Pesuainelokero
5. Ohjauspaneeli

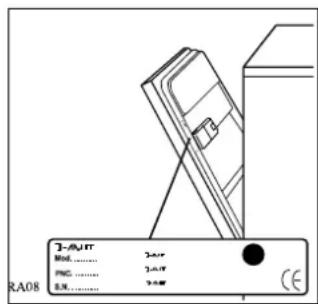

6. Arvokilpi
7. Huuhtelukirkastesäiliö
8. Siivilät
9. Alasuihkuvarsi
10. Yläsuihkuvarsi
11. Yläkori

Ohjauspaneeli

Toimintopainikkeet: näillä painikkeilla voidaan asettaa valitun pesuohjelman lisäksi myös seuraavat toiminnot:

• vedenpehmentimen asetus,
• huuhtelukirkasteen annostelun päälle/poiskytkentä,
• käynnissä olevan ohjelman peruutus,
• 3/1-toiminnon päälle/poiskytkentä.

Ohjelman valintapainikkeet: pesuohjelma valitaan painamalla yhtä näistä painikkeista (ks. "Pesuohjelmat" - taulukkoa).

Ajastin-painike: tämän vaihtoehdon avulla ohjelman alkamisaikaa voidaan siirtää 3, 6 tai 9 tunnilla.

Merkkivalot: merkitykset:

[6SH5]	Ohjelma käynnissä: syttyy, kun pesuohjelma on asetettu ja jää palamaan pesuohjelman koko keston ajaksi.Sammuu, kun pesuohjelma on loppunut.Jos asetettuna on ajastettu käynnistys, merkkivalo sammuu ja syttyy uudelleen, kun aikalaskenta on päättynyt ja pesuohjelma käynnistynyt.
‘	Ohjelman loppu:syttyy pesuohjelman loputtua.Se osoittaa myös seuraavia lisätoimintoja:- vedenpehmentimen asetus,- huuhtelukirkasteen annostelun päälle/poiskytkentä,- laitteen toimintahäiriöstä johtuva hälytys.
3in1	3/1 -toiminto:osoittaa 3/1 -toiminnan päälle/poiskytkentää (ks. 3/1 -toiminto).
[YS0X]	suolan täytön merkkivalo, syttyy kun suola on loppunut.
[AAA4]	huuhtelukirkasteen täytön merkkivalo, syttyy kun huuhtelukirkaste on loppunut.

Suolan ja huuhtelukirkasteen merkkivalot eivät syty koskaan pesuohjelman aikana, vaikka suolaa ja huuhtelukirkastetta tulisi lisätä.

"3/1" -toiminto

Tämä laite on varustettu 3/1 -toiminnolla, joten siinä voidaan käyttää "3/1" -yhdistelmäpesuainetabletteja.

Toiminto voidaan valita kaikkien pesuohjelmien kanssa.

Valittaessa tämä toiminto huuhtelukirkasteen ja suolan virtaus säiliöistä kytketään automaattisesti pois. Myös suolan ja huuhtelukirkasteen merkkivalot kytketään pois.

Valitse 3/1-toiminto ennen pesuhjelman valintaa.

Kun toiminto on valittu (merkkivalo syttyy), se jää päälle myös seuraavien pesuohjelmien ajaksi.

Käytettäessä 3/1-toimintoa Pesuohjelmat-taulukossa ilmoitetut ohjelmien kestot saattavat muuttua.

Huom: Kun ohjelma on käynnissä, 3/1 -toimintoa El voida enää muuttaa.

Jos haluat poistaa 3/1 -toiminnon, sinun tulee peruuttaa ohjelman asetus (ks. lukua "Pesuohjelman käynnistys" - "Käynnissä olevan pesuohjelman peruutus") ja kytkeä 3/1 -toiminto pois. Tällöin sinun tulee asettaa pesuohjelma (ja mahdolliset lisätoiminnot) uudelleen.

3/1 -toiminnon päälle/poiskytkentä

(astianpesukoneen virran tulee olla katkaistu)

1. Paina virtakytkintä. Virtakytkimen merkkivalo syttyy (asetustila).
   Jos ohjelmapainikkeen merkkivalo on syttynyt, pesuohjelma on asetettu. Ohjelma tulee peruuttaa: paina yhtä aikaa toimintopainikkeita 2 ja 3, kunnes kaikki merkkivalot sammuvat (lukuunottamatta virran merkkivaloa ja mahdollisia huuhtelukirkasteen ja suolan merkkivaloja) osoittamaan, että käynnissä oleva ohjelma on peruutettu ja laite on asetustilassa.
2. Paina yhtä aikaa toimintopainikkeita 2 ja 3, toimintopainikkeiden 1, 2, 3 ja 4 merkkivalot alkavat vilkkua.
3. Paina toimintopainiketta 4; toimintopainikkeiden 1, 2 ja 3 merkkivalot sammuvat, mutta toimintopainikkeen 4 merkkivalo jatkaa vilkkumista.
4. Paina painiketta 4 uudelleen, 3/1-merkkivalo syttyy osoittamaan, että 3/1-toiminto on päällä. Kytke toiminto pois painamalla painiketta 4 uudelleen. Merkkivalo sammuu.

3/1 -toiminto päällä merkkivalo syttynyt
3/1 -toiminto pois päältä	merkkivalo sammunut

1. Kytke virta pois astianpesukoneesta painamalla virtakytkintä tai odota noin minuutti, että astianpesukone palaa automaattisesti asetustavalle, uusi taso tallentuu.

Huom: elleivät kuivaustulokset ole tyydyttäviä, voit kytkeä päälle ainoastaan huuhtelukirkasteen annostelun. Huuhtelukirkasteen annostelun päälle/poiskytkentä on mahdollista ainoastaan 3/1-toiminto asetettuna.

Huuhtelukirkasteen annostelun päälle/poiskytkentä

(astianpesukoneen virran tulee olla katkaistu)

Kun huuhtelukirkasteen annostelu on kytketty päälle, myös ohjauspaneelissa oleva huuhtelukirkasteen merkkivalo kytkeytyy automaattisesti päälle.

1. Paina virtakytkintä. Virtakytkimen merkkivalo syttyy (asetustila). Jos ohjelmapainikkeen merkkivalo on syttynyt, pesuohjelma on asetettu. Ohjelma tulee peruuttaa: paina yhtä aikaa toimintopainikkeita 2 ja 3 noin 2 sekuntia. Kaikki merkkivalot sammuvat (lukuanottamatta virran merkkivaloa) osoittamaan, että käynnissä oleva ohjelma on peruutettu ja laite on asetustilassa.
2. Paina yhtä aikaa toimintopainikkeita 2 ja 3, kunnes toimintopainikkeiden 1, 2, 3 ja 4 merkkivalot alkavat vilkkua.
3. Paina toimintopainiketta 2; toimintopainikkeiden 1, 3 ja 4 merkkivalot sammuvat ja toimintopainikkeen 2 merkkivalo jatkaa vilkkumista.
4. Kytke huuhtelukirkasteen annostelu päällä painamalla toimintopainiketta 2 uudelleen, ohjelman loppu -merkkivalo syttyy osoittamaan, että huuhtelukirkasteen annostelu on kytketty päälle.
5. Tallenna toimenpide sammuttamalla astianpesukone virtakytkimellä tai odota noin minuutti, että astianpesukone palaa automaattisesti asetustavalle.

Noudata yllä annettuja ohjeita kytkeäksesi huuhtelukirkasteen annostelun pois, kunnes ohjelman loppu -merkkivalo sammu.

Ennen laitteen käyttöönottoa

Ennen astianpesukoneen ensimmäistä käyttökertaa:

1. Varmista, että sähkö- ja vesiliitännät on tehty asennusohjeen mukaisesti.
2. Poista kaikki pakkausmateriaalit laitteen sisältä.
3. Säädä vedenpehmennin.
4. Kaada 1 litra vettä suolasäiliöön ja täytä se suolalla.
5. Täytä huuhtelukirkastesäiliö.

Huom:

Jos haluat käyttää "3/1" -yhdistelmäpesutabletjeja, lue huolellisesti ohjeet kohdasta "Eri tyyppiset pesuaineet".

Vedenpehmentimen säätö

Astianpesukone on varustettu vedenpehmentimellä, joka on suunniteltu poistamaan veden mineraalit ja kalkin. Nämä saattavat vahingoittaa laitetta tai heikentää sen toimintaa.

Mitä suurempi veden kalkkipitoisuus on, sitä kovempaa vesi on.

Veden kovuutta mitataan toisiaan vastaavilla asteikoilla, esim. saksalainen asteikko (°dH), ranskalainen asteikko (°TH) ja mmol/l-asteikko (millimoolia per litra - kansainvälinen vedenkouvuuden yksikkö).

Vedenpehmannin säädetään paikallisen veden kovuuden mukaan, jota voit kysyä vesilaitokselta.

Vedenpehmennin tulee asettaa kummallakin tavalla: manuaalisesti käyttämällä vedenkovuussäädintä ja elektronisesti käyttämällä ohjauspaneelin painikkeita.

a) Manuaalinen säätö

1. Avaa astianpesukoneen luukku.
2. Poista astianpesukoneen alakori.

3. Käännä vedenkovuuskatkaisin asentoon 1 tai 2 (ks. taulukko).

4. Aseta alakori takaisin.

Vedenpehmentimen tehdasasetus on 2.

b) Elektroninen säätö

(Virran tulee olla kytkettynä pois)

Huom: Elektroninen säätö on mahdollista AINOASTAAN 3/1-toiminto poiskytkettynä.

Vedenpehmentimen tehdasasetus on 5.

1. Paina virtakytkintä. Virtakytkimen merkkivalo syttyy (asetustila).
   Jos ohjelmapainikkeen merkkivalo on syttynyt, pesuohjelma on asetettu. Ohjelma tulee peruuttaa: paina yhtä aikaa toimintopainikkeita 2 ja 3, kunnes kaikki merkkivalot sammuvat (lukuanottamatta virran merkkivaloa ja mahdollisia huuhtelukirkasteen ja suolan merkkivaloja) osoittamaan, että käynnissä oleva ohjelma on peruutettu ja laite on asetustilassa.

2. Paina painikkeita 2 ja 3 yhtä aikaa, kunnes painikkeiden 1, 2 ja 3 merkkivalot alkavat vilkkua.

3. Paina toimintopainiketta 1; toimintopainikkeiden 2 ja 3 merkkivalot sammuvat ja toimintopainikkeen 1 merkkivalo jatkaa vilkkumista. Samalla ohjelman loppu -merkkivalo alkaa vilkkua.

Sen hetkinen taso osoitetaan ohjelman loppu - merkkivalon vilkutusmäärällä (ks. taulukko).

Esimerkki: 5 vilkutusta = taso 5

1. Vaihda taso painamalla painiketta 1. Painikkeen jokainen painaminen muuttaa tason. (Ks. taulukosta uuden tason valinta).

Esimerkkejä:

jos taso on 5 ja painiketta 1 painetaan kerran, valitaan taso 6.

jos taso on 10 ja painiketta 1 painetaan kerran, valitaan taso 1.

1. Kytke virta pois astianpesukoneesta painmalla virtakytkintä tai odota noin minuutti, että astianpesukone palaa automaattisesti asetustavalle, uusi taso tallentuu.

Vedenkovuus				Vedenkovuuden säätö		"Ohjelman loppu"-merkkivalon vilkutusmäärä	Suolan käyttö
°dH °TH mmol/l Alue				manuaalisesti elektronisesti
51 - 70	91 - 125	9,0 - 12,5	IV	2	taso 10	10	kyllä
43 - 50	76 - 90	7,6- 8,9	IV	2	taso 9	9	kyllä
37 - 42	65 - 75	6,5 - 7,5	IV	2	taso 8	8	kyllä
29 - 36	51 - 64	5,1 - 6,4	IV	2	taso 7	7	kyllä
23 - 28	40 - 50	4,0 - 5,0	IV	2	taso 6	6	kyllä
19 - 22	33 - 39	3,3 - 3,9	III	2	taso 5	5	kyllä
15 - 18	26 - 32	2,6 - 3,2	III	1	taso 4	4	kyllä
11 - 14	19 - 25	1,9 - 2,5	II	1	taso 3	3	kyllä
4 - 10	7 - 18	0,7 - 1,8	I/II	1	taso 2	2	kyllä
< 4	< 7	< 0,7	I	1	taso 1	1	ei

Vedenpehmennyssuolan lisääminen

Käytä ainoastaan astianpesukoneelle tarkoitettua suolaa. Muut kuin erityisesti astianpesukoneelle tarkoitetut suolat, mm. pöytäsuola, saattavat vaurioittaa vedenpehmennintä. Lisää vedenpehmennyssuolaa ainoastaan ennen täydellisen pesuohjelman käynnistystä. Lisäyksen aikana laitteen pohjalle ylivalunut suola tai suolavesi saattaa ajan kuluessa edistää ruosteen syntymistä.

Täyttö:

1. Avaa luukku, vedä alakori pois ja kierrä suolasäiliön korkki auki vastapäivään.

2. Kaada litra vettä säiliöön (vain ensimmäisen suolatäytön yhteydessä).

3. Lisää suolaa säiliöön laitteen mukana toimitetun suppilon avulla, kunnes säiliö on täysi.

4. Aseta korkki takaisin paikalleen varmistettuasi ensin, ettei kierteissä tai tiivisteessä ole suolan jäännöksiä.

5. Ruuvaa korkkia tiukasti kiinni myötäpäivään, kunnes kuulet naksahduksen.

Suolasäiliö tulee täyttää ajoittain.

Ohjauspaneelissa oleva suolan täyttövalo syttyy, kun suola on loppunut.

Ohjauspaneelissa oleva suolan täyttövalo saattaa palaa 2 - 6 tuntia suolan lisäämisen jälkeen, jos virta on kytketty laitteeseen. Jos käytät suolaa, joka liukenee hitaasti, valon sammumiseen kuluu enemmän aikaa. Tämä ei vaikuta astianpesukoneen toimintaan.

Älä välitä säiliöstä ylivaluvasta vedestä lisätessäsi suolaa, se on täysin normaalia.

Huuhtelukirkaste

Huuhtelukirkaste annostuu automaattisesti viimeisen huuhtelukerran aikana. Sen käyttö takaa perusteellisen huuhtelun ja kuivauksen ilman astioihin jääviä kalkkitäpliä tai - raitoja. Luukun sisään sijoitettuun säiliöön mahtuu noin 110 ml huuhtelukirkastetta, joka säädöstä riippuen riittää 16 - 40 pesukertaan.

Näin lisääät huuhtelukirkastetta:

1. Avaa säiliö painamalla painiketta (A).
2. Lisää kirkastetta, kunnes säiliö on aivan täynnä. Maksimitaso on osoitettu kirjoituksella "max".

Varmista jokaisen lisäyksen jälkeen, että kansi on kiinni.

Jotta seuraavassa pesussa ei turhaan synny vaahtoa, kuivaa huolellisesti täyttöaukon viereen valunut neste pois.

Käytä ainoastaan astianpesukoneelle tarkoitettua huuhtelukirkastetta. Älä koskaan kaada huuhtelukirkastesäiliöön mitään muita aineita (esim. astianpesukoneen pesuainetta, nestemäistä pesuainetta). Se saattaa vaurioittaa laitetta.

Huuhtelukirkasteen annostus

Korjaa huuhtelukirkasteen annostusmäärää saatujen loppu- ja kuivaustulosten perusteella 6-asentoisella valitsimella(asento 1: min.annostusmäärä, asento 6: maks.annostusmäärä).

Lisää annostusmäärää, jos pesun jälkeen astioissa on vesipisaroita tai kalkkitahroja.

Tehdasasetus on 4.

Vähennä määrää, jos astioissa on tahmeita valkoisia juovia.

Lisää huuhtelukirkastetta, kun käyttöpaneelissa oleva huuhtelukirkasteen merkkivalo syttyy.

Päivittäinen käyttö

• Tarkista, tarvitseeko erikoissuolaa tai huuhtelukirkastetta lisätä.
• Aseta ruokailuvälineet ja astiat astianpesukoneeseen.
  • Lisää astianpesuainetta.
• Valitse ruokailuvälineille ja astioille sopiva pesuohjelma.
  • Käynnistä pesuohjelma.

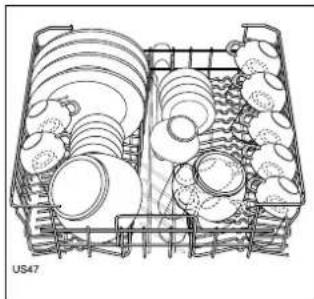

Ruokailuvälineiden ja astioiden asetus

Sieniä, siivousliinoja tai muita vettä imeviä esineitä ei saa pestä astianpesukoneessa.

- Ennen astioiden asetusta sinun tulee:

• Poistaa suuret ruoantähteet.
• Pehmentää pannuihin kiinni palanut ruoka liottamalla.

- Kun asetat astioita ja ruokailuvälineitä astianpesukoneeseen, huomaa:

• Astioiden ja ruokailuvälineiden ei tule estää suihkuvarsien pyörimistä.
• Aseta kaarevapintaiset astiat kuten kupit, lasit, pannut jne., niin että vesi pääsee valumaan pois.
• Astioiden ja ruokailuvälineiden ei tule olla sisäkkäin tai päällekkäin.
• Lasien ei tule koskea toisiinsa, etteivät ne mene rikki.
• Aseta pienet esineet ruokailuvälinekoriin.

- Muoviastioihin ja teflonpannuihin jää helposti vesipisaroita; ne eivät kuivu yhtä hyvin kuin posliini- ja metalliastiat.

Ruokailuvälineiden/astioiden pesu astianpesukoneessa:

ei saa pestä:

• Puu-, sarvi-, posliini- tai helmiäiskahvaiset ruokailuvälineet
• Muoviesineet, jotka eivät kestä kuumuutta
• Vanhat ruokailuvälineet, joissa on liimattuja ja kuumuutta kestämättömiä osia
• Liimatut ruokailuvälineet tai astiat
• Tina- tai kuparivälineet
• Lyijykristalliset lasit
• Ruostuvat teräsesineet
• Puulautaset
• Keinokuituiset esineet

saa pestä rajoitetusti:

• Pese kiviastioita astianpesukoneessa ainoastaan, jos niiden valmistaja on ilmoittanut niiden kestävän konepesua.
• Lasitetut kuviot saattavat haalistua jatkuvassa konepesussa
• Hopea- ja alumiiniosat menettävät värinsä pesun aikana. Ruoantähteet, esim. kananmunan valkuainen, keltuainen ja sinappi värjäävät ja haalistavat hopeaa. Poista tämän vuoksi ruoantähteet hopeapinnoilta välittömästi, ellet pese niitä heti käytön jälkeen.
• Jotkin lasityypit saattavat muuttua himmeäksi useiden pesujen jälkeen

Avaa luukku ja vedä korit ulos astioiden asettamista varten.

Alakori

Alakori on tarkoitettu kansille, kattiloille, lautasille,

salaattikulhoille ja ruokailuvälineille.

Aseta tarjoiluvadit ja isot kannet pitkin korin reunoja siten, että suihkuvarret voivat pyöriä esteettömästi.

Alakorin kaksi lautastukea voidaan laskea helposti alas, kun tarvitaan tilaa padoille, pannuille tai kulhoille.

Pitkäteräiset veitset saattavat pystyyn asetettuina olla vaarallisia. Pitkät ja/tai terävät esineet, kuten paistiveitset, tulee asettaa pitkittäin yläkoriin.

Ole varovainen konetta täyttäessäsi ja tyhjentäessäsi, mikäli astioiden joukossa on teräviä esineitä, kuten veitsiä.

Ruokailuvälineet tulee asettaa niille tarkoitettuun erilliseen koriin kahvat alaspäin. Jos ruokailuvälineet kuitenkin näin asetettuina tulevat ulos korin pohjan väleistä ja estävät alemman suihkutusvarren pyörimisen, aseta ne kahvat ylöspäin.

Lusikat on sijoitettava muiden ruokailuvälineiden sekaan, etteivät ne mene korissa sisäkkäin.

Parhaan pesutuloksen saavuttamiseksi suosittelemme, että asetat ruokailuvälineet

mukana toimitettaviin ruokailuvälinelokeroihin (mikäli ruokailuvälineiden muoto ja koko sen sallivat).

Ruokailuvälinekoria voidaan tarpeen mukaan siirtää sivusuunnassa sekä oikealle että vasemmalle alakorissa.

Yläkori on tarkoitettu lautasille (jälkiruokalautaset, teevadit, ruokalautaset, joiden halkaisija on enint. 24 cm),

salaattikulhoille, kupeille ja juomalaseille.

Aseta astiat kuppitelineille ja niiden alle, niin että vesi koskee kaikkiin pintoihin.

Korkeajalkaiset lasit voit sijoittaa jalka ylöspäin kuppitelineille.

Kuppitelineet voidaan kääntää ylöspäin, jotta astiat on helpompi asettaa astianpesukoneeseen.

Aseta kevyet astiat (esim. muovikulhot) yläkoriin ja varmista, etteivät ne pääse liikkumaan.

Jos asetat lautaset yläkoriin:

Aloita lautasten asetus korin takaosasta. Kallista niitä hieman eteenpäin. Ole varovainen asettaessasi niitä etuosaan lähelle luukkua.

Varmista ennen luukun sulkemista, että molemmat suihkuvarret pääsevät pyörimään esteettä.

Yläkorin korkeuden säätö

Suuret lautaset voi sijoittaa alakoriin. Nosta yläkori ensin yläasentoon.

	Astioiden enimmäiskorkeusyläkorissa alakorissa
Yläkori nostettuna 20 cm 31	cm
Yläkori laskettuna 24 cm 27	cm

Näin nostat yläkoria:

1. Kori vedetään ulos koneesta ja nostetaan ylös sivussa olevien kädensijojen avulla.
2. Kori saadaan takaisin entiseen alkuperäiseen asentoon nostamalla kädensijoista ja laskemalla varovasti alas.

Varoitus!

Astiakoria ei saa koskaan nostaa tai laskea vain yhdestä sivusta.

Kuppitelinettä/telineitä ei voida käyttää korin ollessa yläasennossa.

Laske kori alkuperäiseen asentoonsa seuraavasti:

1. Vedä koria ulos, kunnes se pysähtyy.
2. Nosta koria kummaltakin puolelta varoen ylöspäin ja anna sitten laitteiston pudota hitaasti alas siitä kiinni pitäen.

Sulje luukku, kun olet täyttänyt laitteen, sillä avoin luukku saattaa olla vaarallinen.

Pesuaineen käyttö

Käytä vain pesuaineita, jotka on suunniteltu astianpesukoneille.

Pesuaineen oikea annostus auttaa vähentämään saastumista.

Ennen pesuohjelman käynnistymistä. Astianpesukone ottaa pesuaineen pesuvaiheessa.

Näin lisäät pesuainetta

1. Jos kansi on kiinni: paina painiketta (1). Kannen jouset avautuvat.
2. Kaada lokeroon (2) pesuainetta.
   Merkintä osoittaa annostustasot:
   20 = noin 20 g pesuainetta
   30 = noin 30 g pesuainetta

1. Jos ohjelmaan kuuluu esipesu, lisää tarvittava pesuaine (5/10 g) viereiseen lokeroon (3).
2. Sulje kansi ja paina, kunnes se lukkiutuu paikalleen.

Eri tyyppiset pesuaineet

Pesuainetabletit

Eri valmistajien pesuainetablettien liukenemisajat vaihtelevat. Tämän vuoksi kaikkien pesuainetablettien pesuteho ei ehdi huippuunsa lyhyissä pesuohjelmissa. Käytä pesuainetablettien yhteydessä siksi pitkiä pesuohjelmia, jotta pesuainejäämät varmasti poistuvat astioista.

Pesuainetiiviste

Nykyaikaiset konetiskiaineet ovat lähes poikkeuksetta lievästi emäksisiä, tabletin tai jauheen muodossa olevia tiivisteitä, joissa on mukana luontaisia entsyymejä.

Kun tällaisten pesuainetiivisteiden kanssa käytetään 50 °C:n pesuohjelmia, ympäristö saastuu vähemmän ja astiat tulevat puhtaiksi vähemmällä pesemisellä, koska nämä pesuohjelmat on erityisesti suunniteltu hyödyntämään pesuainetiivisteiden entsyymien lianirrotuskykyä. Siksi 50 °C:n pesuohjelmilla ja pesuainetiivisteillä päästään samaan puhdistustulokseen, johon ennen tarvittiin 65 °C:n pesuohjelmia.

Yhdistelmäpesuainetablettien "3/1" käyttö

Näihin pesuainevalmisteisiin on yhdistetty pesuaineen, huuhtelukirkasteen ja vedenpehmennyssuolan vaikutukset.

1. Tarkista, soveltuvatko tällaiset pesuaineet oman asuinalueesi vedenkovuudelle. Noudata valmistajan ohjeita.
2. Valitse "3/1"-toiminto.
3. Ennen kuin käynnistät pesuohjelman, aseta 3/1-pesuaine pesuainesäiliöön.

HUOM: Jos kuivaustulos ei ole hyvä, suosittelemme seuraavaa:

1. Täytä huuhtelukirkasteen annostelusäiliö huuhtelukirkasteella.
2. Kytke huuhtelukirkasteen annostelu päälle ja säädä annostelu asentoon 2.

Jos päätät vaihtaa takaisin tavallisiin pesuaineisiin, toimi seuraavasti:

• Kytke "3/1" -toiminto pois päältä.
• Täytä suolasäiliö ja huuhtelukirkastesäiliö uudelleen täyteen.
• Säädä vedenkovuus suurimmaksi mahdolliseksi ja pese 3 tyhjää koneellista tavallisella ohjelmalla.
• Säädä sen jälkeen vedenkovuus oman vetesi mukaiseksi.
• Säädä huuhtelukirkasteen annostelu.

HUOM: Jos käytät "4/1" -pesuaineita, joihin lisätty vielä lasinsuoja-aine, noudata "3/1" -pesuainetabletteja koskevaa ohjetta.

Pesuohjelmat

Ohjelma Likaisuusaste		Painaohjelmapainiketta	Jaksonkuvaus	(3) Kulutusarvot
	jaastiatyyppi			Ohjelman kesto(minuutteja)	Energian kulutus(kWh)	Veden kulutus(litroja)
Tehopesu 70°	Runsaasti likaantuneet.Astiastot,ruokailuvälineet, padat ja kattilat	[YOZ6]70°	Lämmin esipesuPesu 70°C2 lämmintä huuhtelua1 lämmin huuhteluKuivaus	120 - 130	1,7 - 1,9	23 - 25
Normaali 65°+ esipesu	Normaalistlikaantuneet.Astiastot jaruokailuvälineet	[8206]65°	Kylmä esipesuPesu 65°C1 kylmä huuhtelu1 lämmin huuhteluKuivaus	105 - 115	1,3 - 1,5	19 - 21
(1)Pika 60°	Tuore lika.Astiastot jaruokailuvälineet	60°	Pesu 60°C1 lämmin huuhtelu	30	0,8	9
(2)Eco 50°+ esipesu	Normaalistlikaantuneet.Astiastot jaruokailuvälineet	[ATC2]TECO50°	Kylmä esipesuPesu 50°C1 kylmä huuhtelu1 lämmin huuhteluKuivaus	150	1,05	16
Esipesu	Vajaatäyttö.Varsinainen pesutapahtuu myöhemmin.	[SDOH]	1 kylmä huuhtelu (tällä estetään ruoantähteiden kiinnittyminen astioihin).Pesuainetta ei tarvita tässä pesuohjelmassa.	12	0,1	4

(1) Ihanteellinen pesuohjelma aamiais- ja päivällisastioiden ja ruokailuvälineiden pesuun (tuore lika).

Lyhytkestoinen ohjelma.

Tämä ohjelma sopii erinomaisesti 4-henkisen perheen päivittäiseen astianpesuun täytettäessä laite aamiaisen ja päivällisen jälkeen.

(2) EN 50242:n testiohjelma (ks. kappale "Tietoja testi-instituuteille"). Tämä ohjelma on kehitetty entsyymejä sisältävien pesuaineiden käyttöön. Sen avulla saavutetaan sama pesutulos kuin muilla pesuaineilla 65°C lämpötilassa ja tavallisilla pesuaineilla, mutta energiaa kuluu vähemmän. Alhaisen lämpötilan kompensoimiseksi pesun ja kuivauksen kestoaikaa on pidennetty.

(3) Kulutusarvot ovat viitteellisiä, sillä ne riippuvat vedenpaineesta ja –lämpötilasta sekä virransaannin vaihteluista.

Huom:

Ohjelma Tehopesu 70° ja Normaali 65° + esipesu sisältävät Care plus-toiminnon, joka lisää ruokailuastioiden ja lasien hygieenisyyttä.

Viimeisessä huuhtelussa vesi kuumennetaan yli 65-asteiseksi vähintään 10-11 minuutin ajaksi.

Pesuohjelman käynnistys

1. Tarkista, että korit on täytetty oikein ja että suihkuvarret pääsevät pyörimään esteettömästi

2. Avaa vesihana

3. Sulje astianpesukoneen luukku

4. Paina virtakytkintä

Virtakytkimen merkkivalo syttyy.

1. Ohjelman asetus ja käynnistys

Paina haluamasi pesuohjelman painiketta (ks.

"Pesuohjelmat" -taulukkoa).

Valittua ohjelmaa vastaava merkkivalo ja ohjelma käynnissä -merkkivalo syttyvät.

Ohjelma käynnistyy automaattisesti noin 3 sekunnin kuluttua painikkeen viimeisestä painamisesta.

Ohjelma käynnissä -merkkivalo jää palamaan.

Ohjelman ajastetun käynnistyksen asetus ja käynnistys

Alkamisajan siirron asetus tulee tehdä ennen ohjelman valintaa.

Paina ajastin-painiketta ja valitse haluttu aika 3, 6 tai 9 tuntia (3h, 6h, 9h), kunnes valitun ajan merkkivalo alkaa vilkkua.

Paina haluamasi pesuohjelman painiketta (ks. "Pesuohjelmat" -taulukkoa).

Aikalaskenta käynnistyy automaattisesti noin 3 sekunnin kuluttua viimeisestä painikkeen painamisesta.

Aikalaskenta vähenee 3 tunnin askeleina.

Luukun avaus aikalaskennan aikana ei muuta viivekäynnistystä.

Kun aika on kulunut, ohjelma käynnistyy automaattisesti.

Huom: Kun ajastettu käynnistys -toiminto on asetettu, ohjelma käynnissä -merkkivalo on sammunut. Kun ajastetun käynnistyksen asetusaika on kulunut, pesuohjelma käynnistyy automaattisesti ja ohjelma käynnissä -merkkivalo syttyy.

Huom: pesuohjelma voidaan valita myös luukun ollessa hieman auki.

Tässa tapauksessa ohjelma tai ajastetun käynnistyksen aikalaskenta käynnistetään, kun luukku on suljettu.

Voit muuttaa valitsemaasi asetusta luukun sulkemiseen saakka.

6. Käynnissä olevan ohjelman keskeytys/peruutus

Muuta tai keskeytä käynnissä oleva pesuohjelma AINOASTAAN, jos se on täysin välttämätöntä.

Huomio! Avattaessa luukku astianpesukoneen sisältä saattaa tulla kuumaa höyryä. Avaa luukku varoen.

Pesuohjelman keskeytys

a) Avaa astianpesukoneen luukku; ohjelma pysähtyy. Sulje luukku; ohjelma käynnistyy kohdasta, jossa se keskeytettiin.
b) Paina virtakytkintä (kaikki merkkivalot sammuvat). Paina virtakytkintä uudelleen; ohjelma käynnistyy kohdasta, jossa se keskeytettiin.

Pesuohjelman peruutus

Peruuta pesuohjelma nollaamalla astianpesukone; paina yhtä aikaa toimintopainikkeita 2 ja 3, kunnes kaikki merkkivalot sammuvat (lukunnottamatta virran merkkivaloa ja mahdollisia huuhtelukirkasteen ja suolan merkkivaloja) osoittamaan, että käynnissä oleva ohjelma on peruutettu.

(Jos haluat käynnistää uuden ohjelman, tarkista että pesuainelokerossa on pesuainetta).

7. Alkamisajan siirron peruutus

Voit peruuttaa käynnissä olevan aikalaskennan ennen sen alkamista painamalla ajastinpainiketta, kunnes tunteja vastaavat merkkivalot (3h, 6h, 9h) sammuvat.

Tässä tapauksessa valittu pesuohjelma käynnistyy automaattisesti 3 sekunnin kuluttua.

8. Pesuohjelman loputtua

Pesuohjelma loppuu automaattisesti.

Ohjelma käynnissä -merkkivalo sammuu.

Ohjelman loppu -merkkivalo syttyy.

Loppuneen ohjelman merkkivalo jää palamaan.

Kytke virta pois astianpesukoneesta painamalla virtakytkintä.

Avaa luukku ja odota muutama minuutti ennen astioiden poistamista. Siten astiat ehtivät jäähtymään ja ne kuivuvat paremmin.

9. Astianpesukoneen tyhjennys

Kuumat astiat eivät kestä kolhuja. Anna astioiden jäähtyä ennen niiden poistamista laitteesta.

Tyhjennä ensin alakori ja sitten yläkori; tällöin yläkorista ei pääse tippumaan vettä alakorin astioiden päälle.

Astianpesukoneen sivuseiniin ja luukkuun saattaa ilmaantua vettä, sillä ruostumaton teräs on viileämpää kuin astiat.

Ohjelman päätyttyä sulje vesihana ja irrota pistoke pistorasiasta.

Hoito ja puhdistus

Puhdista astianpesukoneen ulkopinnat ja ohjauspaneeli kostealla ja pehmeällä rievulla. Käytä tarvittaessa neutraalia puhdistusainetta. Älä koskaan käytä hankausaineita, hankaussieniä tai liuottimia (asetonia, trikloorieteeniä tms.). Puhdista luukun, pesuainelokeron ja huuhtelukirkastesäiliön tiivisteet säännöllisesti kostealla rievulla. Laite on hyvä pestä 3 kuukauden välein 65°C pesuohjelmalla Suorita pesu pesuaineella ilman astioita.

Siivilöiden puhdistus

Suodattimet tulee tarkistaa ja puhdistaa ajoittain. Likaiset siivilät heikentävät pesutulosta.

1. Avaa luukku ja poista alakori.
2. Astianpesukoneessa on karkeasiivilä (A), mikrosiivilä (B) ja litteä siivilä (C). Irrota siiviläkokonaisuus mikrosiivilässä olevalla kahvalla ja poista se.

1. Käännä kahvaa noin 1/4 kierrosta vastapäivään ja poista se.

1. Ota kiinni karkeasiivilän (A) kahvasta, jossa on reikä, ja poista se mikrosiivilästä (B).
2. Puhdista kaikki siivilät perusteellisesti juoksevan veden alla.
3. Poista litteä siivilä (C) pesuosaston alustasta ja puhdista sen kumpikin pinta perusteellisesti.

1. Aseta litteä siivilä (C) takaisin pesuosaston alustaan.
2. Aseta karkeasiivilä (A) mikrosiivilään (B) ja paina ne vhteen.
3. Aseta siiviläyhdistelmä paikalleen ja lukitse kääntämällä kahvaa myötäpäivään, kunnes se pysähtyy. Varmista toimenpiteen aikana, ettei litteä siivilä työnny pesuosaston alustan päälle.

Huomio!

Astianpesukonetta ei saa koskaan käyttää ilman siivilöitä. Jos siivilät on sijoitettu väärin, jää pesutulos huonoksi.

ÄLÄ KOSKAAN yritä poistaa yläsuihkuvartta.

Jos ruoantähteet ovat tukkineet yläsuihkuvarren reiät, poista tähteet hammastikulla.

Ennen pitkää käyttötaukoa

Jollei laitetta käytetä pitkään aikaan, toimi seuraavasti:

1. Irrota astianpesukoneen pistoke pistorasiasta ja sulje vesihana.
2. Jätä luukku raolleen, jottei laitteen sisälle pääse muodostumaan epämiellyttäviä hajuja.
3. Varmista, että laitteen sisäosa on puhdas.

Suojeltava jäätymiseltä

Jos astianpesukone sijoitetaan tilaan, jossa lämpötila voi laskea alle 0°C, koneessa oleva vesi voi jäätyä ja vahingoittaa koneen osia.

Huom! Kone on tarkoitettu käytettäväksi ja säilytettäväksi normaalissa huonelämpötilassa. Valmistaja ei vastaa jäätymisvaurioista.

Laitteen siirtäminen

Jos laitetta siirretään esim. muuton yhteydessä, toimi seuraavasti:

1. Irrota astianpesukoneen pistoke pistorasiasta.
2. Sulje vesihana.
3. Irrota vedenotto- ja poistoletkut.
4. Vedä laite letkuineen ulos asennussyvennyksestään. Älä kallista laitetta kuljetuksen aikana.

Mitä tehdä, jos...

Puutteellisen hoidon tai tarkistusten laiminlyönnin takia voi syntyä ongelmia, jotka voidaan ratkaista alla olevien ohjeiden avulla ilman huoltomiehen kutsumista paikalle.

...näytölle ilmaantuu vilkkuva virhekoodi

Astianpesukone ei käynnisty tai pysähtyy kesken ohjelman.

Häiriöstä ilmoittaa:

- käynnissä olevan ohjelman merkkivalon jatkuva vilkkuminen,

- ohjelman loppu-merkkivalon vilkutusten ja taukojen yhdistelmä (ks. taulukkoa).

Avaa astianpesukoneen luukku ja suorita alla luetellut korjaukset.

Virhekoodi/toimintahäiriö	Mahdollinen syy Ratkaisut
- käynnissä olevan ohjelman merkkivalon jatkuva vilkkuminen- "ohjelman loppu"-merkkivalon 1 vilkutusLaite ei ota vettä.	Vesihana on juuttunut kiinni tai kalkkikiven peittämä.	Puhdista vesihana.
	Vesihana on käännetty kiinni.	Käännä vesihana auki.
	Vedenottoventtiilin kierteitetyssä letkuliitoksessa oleva suodatin (jos asennettu) on tukossa.	Puhdista kierteitetyn letkuliitoksen suodatin.
	Vedenottoletkua ei ole asetettu oikein tai se on taittunut tai puristuksissa.	Tarkista vedenottoletkun liitos.
- käynnissä olevan ohjelman merkkivalon jatkuva vilkkuminen-"ohjelman loppu"-merkkivalon 2 vilkutustaAstianpesukone ei poista vettä.	Viemäri on tukossa. Puhdista viemäri.
	Vedenpoistoletkua ei ole asetettu oikein tai se on taittunut tai puristuksissa.	Tarkista vedenpoistoletkun liitos.
- käynnissä olevan ohjelman merkkivalon jatkuva vilkkuminen- "ohjelman loppu"-merkkivalon 3 vilkutusta	Vuotosuoja on lauennut.	Sulje vesihana ja ota yhteys valtuutettuun huoltoliikkeeseen.

Kun olet suorittanut tarkistukset, sulje astianpesukoneen luukku ja paina hälytyksen lauetessa käynnissä olleen ohjelman painiketta. Ohjelma jatkuu kohdasta, jossa se keskeytettiin. Jos virhekoodi ilmaantuu uudelleen, ota yhteys valtuutettuun huoltoliikkeeseen.

Jos näytölle ilmaantuu muita virhekoodien yhdistelmiä, joita ei ole selostettu yllä olevassa taulukossa, ota yhteys valtuutettuun huoltoliikkeeseen.

...astianpesukoneen käytössä on ongelmia

Toimintahäiriö Mahdollinen syy		Ratkaisut
Ohjelma ei käynnisty	Astianpesukoneen luukku ei ole kunnolla kiinni.	Sulje luukku.
	Pistoke ei ole pistorasiassa.	Aseta pistoke pistorasiaan.
	Kiinteistön sulaketaulun sulake on palanut.	Vaihda sulake.
	Ajastintominnolla varustetut astianpesukoneet: Valittuna on viivekäynnistys.	Jos astiat pitää pestä välittömästi, peruuta ajastus.
Pesun aikana kuuluu viheltävää ääntä	Viheltävä ääni ei ole huolestuttavaa.	Käytä eri merkkistä pesuainetta.

...pesutulokset eivät ole tyydyttäviä

Astiat eivät ole puhtaita

• Valittuna on väärä pesuohjelma.
• Astiat on järjestetty, niin että ne estävät veden pääsyn kaikille pinnoille. Koreja ei saa täyttää liikaa.
• Suihkuvarret eivät pyöri esteettömästi, koska astiat on asetettu väärin.
• Pesuosaston alustan siivilät ovat likaisia tai asetettu väärin.
• Pesuainetta on liian vähän tai ei ollenkaan.
• Jos astioissa näkyy kalkkikerrostumia; suolasäiliö on tyhjä tai valittu vedenpehmentimen taso on väärä.
• Poistoletku on liitetty väärin.
• Suolasäilion korkki ei ole asianmukaisesti kiinni.

Astiat ovat märkiä ja himmeitä

• Käytössä ei ole huuhtelukirkastetta.
• Huuhtelukirkastesäiliö on tyhjä.

Juomalaseissa ja lautasissa on raitoja, valkoisia täpliä tai sinertävä pinta

• Vähennä huuhtelukirkasteen määrää.

Juomalaseihin ja lautasiin on kuivunut vesipisaroita

• Lisää huuhtelukirkasteen määrää.
• Syynä saattaa olla pesuaine. Soita pesuaineen valmistajan asiakaspalvelunumeroon.

Jos et saa poistettua ongelmaa näiden tarkistusten avulla, ota yhteyttä valtuutettuun huoltolikkeeseen. Muista mainita laitteen malli (Mod.), tuotenumero (PNC) ja sarjanumero (S.N.).

Nämä tiedot löytyvät astianpesukoneen luukun reunaan kiinnitetystä arvokilvestä.

Huolto ja varaosat

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi.

Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662 (0,1597€/min + pvm),* tai puhelinluettelon keltaisilta sivuilta kohdasta "Kodinkoneiden huoltoa".

Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

* Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli (Mod. ....

Tuotenumero (PNC) ....

Sarjanumero (S.N.)

Ostopäivä ....

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597€/min + pvm). Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa: [e-mail]

Takuu

Tuotteen takuuaika voidaan ilmoittaa erikseen.

Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä.

Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia ylesiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:

* aiheettomasta huoltokäynnistä
* ellei valmistajan laitteen asennuksesta, käytöstäja hoidosta antamia ohjeita ole noudatettu.

Asennusohjeet

Laitteen asennuksen yhteydessä suoritettavat sähkö- ja LVI-asennukset on annettava valtuutetun sähköasentajan ja/tai putkiasentajan tai ammattitaitoisen henkilön tehtäväksi.

Poista pakkausmateriaalit ennen laitteen asettamista paikoilleen.

Pyri sijoittamaan laite vesihanan ja viemärin viereen.

Astianpesukone ei tarvitse erillisiä tuuletusaukkoja. Vain vedenotto- ja poistoletkun sekä sähköjohdon läpivientiä varten tarvitaan aukko.

Astianpesukoneessa on säätöjalat korkeuden säätämiseksi.

Käsiteltäessä astianpesukoneen sisäosia sen sähkö tulee katkaista.

Varmista asentaessasi laitetta, etteivät vedenotto- ja poistoletku ja sähköjohto ole kierteellä tai litistynyt.

Vaaittaminen

Astianpesukoneen vaaitus on tärkeää, jotta luukku sulkeutuu täysin tiiviisti.

Kun laite on vaaitettu oikein, luukku ei osu kummallakaan puolella oleviin kaappeihin.

Jos luukku ei sulkeudu kunnolla, löysää tai kiristä säätöjalkoja, kunnes laite on täysin vaakasuorassa.

Kiinnittäminen keittiökalusteisiin

Astianpesukoneen kaatuminen tulee estää.

Varmista että taso, jonka alle laite on sijoitettu, on kiinnitetty tukevasti kiinteään rakenteeseen (keittiökalusteet, seinä).

Vesiliitännät

Astianpesukoneen voi kytkeä joko lämmin- (maks. 60°C) tai kylmävesiverkkoon. Suosittelemme kuitenkin kylmän veden käyttöä.

Lämminvesiliitäntä ei aina riitä pesemään puhtaaksi hyvin likaisia astioita, sillä se lyhentää pesuohjelmien kestoaikoja huomattavasti.

Jos haluat itse suorittaa liitännän, on koneen vedenottoletkun kiinnitysmutteri kiinnitettävä 3/4" kierteeseen tai erityiseen pikaliitäntähanaan.

Vedenpainen on oltava teknisten tietojen mukainen. Oman alueesi vesiverkon keskipaineen tietää paikallinen vesilaitos.

Vedenottoletkua ei tule taivuttaa, litistää tai kiertää, kun sitä liitetään.

Astianpesukoneessa on vedenotto- ja poistoletkut, jotka voidaan kääntää lukkomutterin avulla oikealle tai vasemmalle asennustyypin mukaan. Lukkomutteri tulee asettaa asianmukaisesti vesivuotojen estämiseksi. (Huomio!

Kaikkien astianpesukonemallien vedenotto- ja poistoletkuja EI ole varustettu lukkomutterilla. Tällöin em. toiminto ei ole mahdollinen).

Jos laite liitetään uuteen vesijohtoon tai johtoon, jota ei ole käytetty vähään aikaan, on veden annettava juosta jonkin aikaa ennen vedenottoletkun liitäntää.

Älä käytä liitosletkuja, joita on aiemmin käytetty toisessa laitteessa.

Astianpesukone on varustettu suojalaitteella, joka estää likaisen veden palaamisen juomavesiverkkoon aihekohtaisten LVI-määräysten mukaisesti.

Vedenpoistoletkun liitäntä

Vedenpoistoletkun pää voidaan liittää seuraavilla tavoilla:

1. Pesualtaan viemäriaukkoon, jolloin poistoletku on ensin kiinnitettävä työtason alle. Siten likainen vesi ei virtaa altaasta astianpesukoneeseen.
2. Käännettynä pesualtaan reunan yli erityisellä muoviohjaimella (jos toimitetaan astianpesukoneen mukana).
3. Pystyputkeen, jossa on ilmareikä ja jonka sisähalkaisija on vähintään 4 cm.

Viemäriliitännän on oltava vähintään 30 cm ja enintään 100 cm korkeudella astianpesukoneen pohjasta.

Poistoletku voidaan johtaa joko astianpesukoneen oikealle tai vasemmalle puolelle.

Letkua ei saa taivuttaa tai litistää, koska tämä estää tai hidastaa veden poistumista.

Keittiöaltaan tulppa ei saa olla kiinni laitteen vedenpoiston aikana, koska silloin vesi saattaa valua takaisin laitteeseen. Jos käytät jatkoletkua, se saa olla enintään 2 m pitkä ja sen sisähalkaisija ei saa olla pienempi kuin astianpesukoneen poistoletkulla.

Samoin viemäriaukon liitososien sisähalkaisija ei saa olla pienempi kuin astianpesukoneen poistoletkulla.

Huomio!

Laitteemme on varustettu suojalaitteella, joka estää likaisen veden palaamisen takaisin astianpesukoneeseen. Jos pesualtaasi viemäriaukossa on sisäänrakennettu "takaiskuventtiili", se saattaa estää astianpesukoneen asianmukaisen tyhjentymisen.

Poista tulppa.

Muista tarkistaa liitosten vedenpitävyys.

Sähköliitäntä

Sähköliitäntää koskevat tiedot löytyvät astianpesukoneen luukun oikeassa reunassa olevasta arvokilvestä.

Varmista ennen astianpesukoneen pistokkeen kytkemistä pistorasiaan, että:

1. Asennuspaikan verkkojännite ja -virta vastaa laitteen arvokilvessä annettua nimellisjännitettä ja -virtaa.
2. Mittari, sulakkeet, sähköverkko ja pistorasia kestävät laitteen enimmäiskuormituksen. Varmista, että pistorasia ja pistoke sopivat yhteen ilman sovittimen käyttöä. Pyydä tarvittaessa vaihtamaan kiinteistön sähköverkon pistorasia.

Katkaise laitteen sähkö irrottamalla pistoke pistorasiasta.

Tärkeää!

Pistokkeen tulee olla helposti saavutettavassa paikassa laitteen asennuksen jälkeen.

Jos joudut vaihtamaan sähköjohdon, ota yhteys valtuutettuun huoltoliikkeeseen.

Turvamääräyksissä vaaditaan laitteen maadoittamista.

Laitteen valmistaja ei vastaa vahingoista, jotka aiheutuvat yllä mainittujen varotoimenpiteiden laiminlyömisestä.

Asentaminen työtason alle

Tämä astianpesukone on suunniteltu sijoitettavaksi tiskipöydän tai työtason alle.

Kaaviokuvan osoittamien syvyysmittojen noudattaminen on erittäin tärkeää.

Astianpesukone ei tarvitse erillisiä tuuletusaukkoja. Vain vedenotto- ja poistoletkun sekä sähköjohdon läpivientiä varten tarvitaan aukko.

Kalusteen korkeus voi olla 820 - 880 mm, koska astianpesukoneessa on säädettävät jalat (maks. 60 mm).

Astianpesukoneen yläkannen ja työtason väliin pitää jättää 2 mm tyhjää tilaa.

Koneen korkeuden säätäminen

Korkeus säädetään seuraavasti:

1. Löysää tai kiristä etujalkoja.

2. Jotta voit säätää takajalkaa, poista ensin sokkelilevy ruuvaamalla irti ruuvit. Voit tämän jälkeen säätää takajalkaa ruuvaamalla etulevyn keskellä olevaa ruuvia vasemmalle tai oikealle.

Kiinnitä sokkelilevy takaisin paikalleen ruuvaamalla ruuvit.

Oikea tasapaino takaa luukun oikean ja tiiviin sulkeutumisen.

Kun laite on tasapainotettu oikein, luukku ei osu kummallakaan puolella oleviin kaappeihin.

Jos luukku ei sulkeudu kunnolla, löysää tai kiristä jalkaa kunnes kone on tasapainossa.

Vaaittaminen

Astianpesukoneen vaaitus on tärkeää, jotta luukku sulkeutuisi täysin tiiviisti.

Kun kone on huolellisesti asetettu vaakatasoon, luukku ei napsahda kiinni tasapainotus-kappaleeseen koneen kummallakaan puolella.

Koneen säätöjalkoja käännetään oikealle tai vasemmalle, kunnes kone seisoo täysin vaakasuorassa.

Koneen pohjaosaan mahdollisesti jäävä aukko voidaan peittää laskemalla säädettävää sokkelilevyä alemmaksi.

Kosteussuojan kiinnittäminen

Kiinnitä kosteussuoja työtason etuosan alapintaan koko alueelle.

Kiinnittäminen keittiökalusteisiin

Estääksesi astianpesukonetta kaatumasta, on varmistettava, että se on kiinnitetty joko työtasoon tai keittiökalusteisiin käyttämällä astianpesukoneen mukana tulleita kiinnikkeitä. Aseta kiinnikkeet koneen etuosassa oleviin reikiin kuvan osoittamalla tavalla. Varmista kiinnitys keittiökalusteisiin joko koneen yläosasta tai sivuista käyttämällä 3,5 x 16 mm ruuveilla.

Kone on aina kiinnitettävä työtasoon koneen yläosasta mukana tulevilla kiinnikkeillä.

Tämän huomioitta jättäminen saattaa aiheuttaa henkilö- tai esinevahinkoja.

Astianpesukoneen sivulevyjä ei tule missään tapauksessa porata, etteivät altaan ja sivulevyjen väliin sijoitetut vesijärjestelmän komponentit vaurioidu.

Tietoja testi-instituuteille

Standardin EN 60704 mukainen testaus tulee suorittaa laite täytettynä. Suorita testiohjelma (ks. "Pesuohjelmat"-taulukkoa). Standardin EN 50242 mukainen testaus tulee suorittaa suolasäiliö ja huuhtelukirkastesäiliö täytettyinä. Suorita testiohjelma (ks. "Pesuohjelmat"-taulukkoa).

Astioiden täyttö: 12 hengen astiat
Huuhtelukirkasteen säätö:	asento 4 (tyyppi III)
Pesuaineen annostelu: 5 g +	25 g (tyyppi B)

Ruokailuvälinekorin täyttö

Kuppitelineet: asento A

Electrolux-konserni on maailman suurin keittiö-, siivous ja puutarhakoneiden valmistaja. Electroluxin tuotteita myydään yli 150 maassa ympäri maailmaa vuosittain yli 55 miljoonaa kappaletta (mm. jääkaappeja, liesiä, pesukoneita, pölynimureita, moottorisahoja sekä ruohonleikkureita) n. 14 miljardin dollarin arvosta.
