KÄYTTÖOHJE RW620DE ROSENLEW

lue nämä käyttöohjeet huolellisesti läpi.

Kiinnitä huomiota erityisesti tämän käyttöohjeen ensimmäisillä sivuilla oleviin turvallisuutta koskeviin ohjeisiin! Säilytä käyttöohje myöhempää tarvetta varten. Anna käyttöohje myös laitteen mahdolliselle seuraavalle omistajalle.

Huomioi varoituskolmio ja huomautukset (Varoitus!, Varo!, Huomio!), jotka sisältävät ohjeita, jotka ovat tärkeitä turvallisuutesi tai laitteen toimintakyvyn kannalta. Noudata niitä ehdottomasti.

Numeroidut toimintaohjeet ohjaavat sinua askel askeleelta laitteen käytössä.

Tämän merkin jälkeen saat laitteen hallintaan ja käyttöön liittyviä lisätietoja.

Laitteen taloudelliseen ja ympäristöystävälliseen käyttöön liittyvät tiedot ja ohjeet on merkitty tällä merkillä.

Käyttöohjeessa on mahdollisesti esiintyvien toimintahäiriöiden poistoa varten olevia ohjeita; katso kohta "Mitä tehdä, jos...".

Jos annetut ohjeet eivät riitä, ota yhteys lähimpään valtuutettuun huoltolikkeeseen.

Valtuutettu huoltoliikkeemme on aina käytettävissäsi teknisten ongelmien ilmaantuessa.

Ota sen lisäksi huomioon kappale "Huolto".

Astianpesukoneessasi on uusi pesujärjestelmä "IMPULSSIPESU".

Tässä pesujärjestelmässä moottorin kierrosluku ja pesupaine vaihtelee pesuohjelman kuluessa, minkä ansiosta astiat puhdistuvat paremmin. Sen takia myös käynnissä olevan pesuohjelman äänenvoimakkuus vaihtelee.

Sisällys

Turvallisuusohjeet 4

Hävittäminen 5

Taloudellinen ja ympäristöystävällinen pesu 5

Laitteen sisäkuva ja toimintopaneeli 6

Toimintopaneeli 7

Ennen ensimmäistä käyttöönottoa 8

Vedenpehmennyslaitteen säätäminen 8

Vedenpehmennyslaitteen suolan täyttäminen 9

Huuhtelukirkasteen säiliön täyttäminen 10

Kirkasteaineen annostus - Asetukset 10

Näin käytät konettasi 11

Ruokailuvälineiden ja astioiden järjestely 11

Ruokailuvälinekori 12

Kattiloiden, pannujen ja suurten lautasten järjestäminen 13

Kuppien, lasien ja kahvikaluston järjestäminen 13

Yläkorin säätö 14

Astianpesuaineen täyttö 15

Pesuohjelman valinta (ohjelmataulukot) 16

Käynnistä pesuohjelma 17

Pesuohjelman vaihto/keskeytys/pysäyttäminen 17

Ajastuksen säätö tai muuttaminen 17

Täyttömäärän tunnistin 18

Virran kytkeminen pois päältä 18

Astioiden poistaminen koneesta 18

Huolto ja puhdistus 19

Siivilöiden puhdistaminen 19

Sisävalo – lampun vaihtaminen 20

Mitä tehdä, jos... 21

...näyttöpaneeliin ilmestyvät virheilmoitukset. 21

...jos astianpesukoneen toiminnassa ilmenee häiriöitä. 22

...pesutulos ei ole tyydyttävä. 22

Tekniset tiedot 23

Ohjeita laitteen testaamiseen 24

Asennus- ja liitäntäohje 26

Astianpesukoneen asentaminen 26

Kalusteisiin sijoitettava astianpesukone 26

Työtason alle sijoitettava astianpesukone 27

Vapaasti sijoitettavat laitteet 27

Astianpesukoneen liitäntä 28

Vesijohto 28

Sallittu veden paine 28

Vedentuloletkun liitäntä 28

Viemäriliitäntä 29

Vesiturvajärjestelmä 29

Sähköliitäntä 30

Liitäntä 31

Takuu 32

Huolto ja varaosat 35

Turvallisuusohjeet

Tämän laitteen turvallisuus vastaa tekniikan hyväksyttyjä sääntöjä ja laiteturvallisuuslakia. Kuitenkin meistä on valmistajana aiheellista tutustuttaa sinut seuraaviin turvallisuusohjeisiin:

Sijoitus, liitäntä, käyttöönotto

• Astianpesukonetta saa kuljettaa vain pystyasennossa.
• Tarkista, ettei astianpesukoneessa ole kuljetus-vaurioita. Älä missään tapauksessa asenna vahingoittunutta laitetta. Käänny laitteen toimittajan puoleen, jos huomaat laitteissa vaurioita.
• Tarkista ennen laitteen käyttöönottoa, että sen arvokilvessä mainittu virtalaji ja nimellisjännite ovat yhtäpitäviä sijoituspaikan virtalajin ja verkkojännitteen kanssa. Käytetyn virtapiirin vaatiman suojauksen löydät myöskin arvokilvestä.
• Astianpesukoneen sijoitukseen ja asennukseen liittyviä tietoja löydät luvusta "Asennus". Moninapapistokkeiden/-kytkimien ja jatkojohtojen käyttö ei ole sallittua. Ylikuumenemisesta aiheutuu palovaara.

Lasten turvallisuus

• Lapset eivät usein ymmärrä sähkölaitteisiin liittyviä vaaroja. Pidä lapsia sen takia silmällä äläkä anna heidän leikkiä astiapesukoneella – lapset voivat sulkea itsensä koneen sisälle (tukehtumisvaara!).
• Pakkauksen osat (esim. kalvot, styrox) voivat olla vaarallisia lapsille. Tukehtumisvaara! Pidä pakka- uksen osat poissa lasten ulottuvilta.
• Pesuaineet saattaavat aiheuttaa syöpymiä silmiin, suuhun ja nieluun ja johtaa jopa tukehtumiseen! Noudata astianpesu- ja puhdistusaineen valmistajan antamia turvallisuusohjeita.
• Älä päästä lasta tutkimaan astianpesukonetta, koska koneessa voi olla astianpesuaineen jäännöksiä. Muista myös, että astianpesukoneen vesi ei ole juomakelpoista.
• Astianpesukoneen romuttamisen yhteydessä: Katkaise liitäntäjohto koneen puoleisesta päästä. Varmista, että luukun lukko ei ole toimiva. Näin estät lapsia lukitsemasta itseään koneeseen tai muun mahdollisen hengenvaaran.

Yleinen turvallisuus

• Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltollikkeen tehtäväksi. Vain alkuperäisiä varaosia saa käyttää.

• Älä ota astianpesukonetta koskaan käyttöön, jos verkkojohto, veden tulo-/poistoletku ovat vaurioitu-neet tai jos paneeli, työtaso tai sokkelin alue on vahingoittunut niin, että sitä kautta päästään käsiksi laitteen sisustaan.

• Jos laitteen liitäntäjohto on vaurioitunut tai se on vaihdettava pidempään johtoon, on otettava yhteys lähimpään valtuutettuun huoltoliikkeeseen, joka vaihtaa sen uuteen erikoisvalmisteiseen johtoon.

• Älä koskaan irrota verkkopistoketta pistorasiasta johdosta vetämällä vaan pidä aina kiinni pistokkeesta.
• Astianpesukoneeseen ei saa turvallisuussyistä tehdä muutoksia tai lisäyksiä.
• Huolehdi siitä, että astianpesukoneen luukku on aina kiinni (paitsi likaisten astioiden laittamisen ja puhtaiden astioiden poistamisen aikana). Näin kukaan ei pääse kompastumaan ja loukkaamaan itseään avoinna olevaan luukkuun.
• Terävät veitset ja teräväreunaiset ruokailuvälineet on sijoitettava ruokailuvälinetelineeseen tai yläkoriin.

Käyttötarkoituksen mukainen käyttö

• Pese astianpesukoneessa vain tavallisia kotitalouksissa olevia astioita. Jos käytät konetta tai väärin, valmistaja ei ota vastuuta tästä käytöstä mahdollisesti aiheutuneista vahingoista.
• Tarkista ennen suolan, pesuaineen tai huuhtelukirkasteen käyttöä, että niiden valmistaja selvästi sallii niiden käytön kotitalouksien astianpesukoneissa.
• Älä laita astianpesukoneeseen liuotinaineita. Räjähdysvaara!
• Vesiturvajärjestelmä suojaa vesivaurioilta. Seuraavien edellytysten on täytyttävä:
• Verkkoliitännän on säilyttävä myös virran ollessa kytkettynä pois koneesta.
• Astianpesukoneen on oltava asennettu määräysten mukaisesti.
• Käännä vesihana aina kiinni, kun astianpesukonetta ei käytetä.
• Älä istu tai seiso avoimen luukun päällä, laite saattaa keikahtaa.
• Sulje vian sattuessa ensin vesihana, kytke sitten ja irrota verkkopistoke pistorasiasta.

Pakkausmateriaalin hävittäminen

Hävitä astianpesukoneiden pakkaukset asianmukaisella tavalla. Kaikki pakkauksissa käytetyt materiaalit ovat ympäristöystävällisiä ja kierrätyskelpoisia.

- Muovimateriaalit on merkitty seuraavasti:

• PE< polyeteeniä, esim. pakkausfoliot
  ->PS< polystyreeniä, esim. pehmusteina ole- vat osat (aina ilman kloorattuja fluorihiilivetyjä)

• POM< polyoksymetyleeniä, esim. muovikiinnittimet

- Pahvit on valmistettu keräyspaperista ja voidaan antaa paperinkeräykseen.

Käytöstä poistetun laitteen hävittäminen

Kun jonain päivänä poistat astianpesukoneen lopullisesti käytöstä, vie se kierrätyskeskukseen. Asialliseen romuttamiseen liittyvää tietoa saat kuntasi jätehuoltoa hoitavalta viranomaiselta.

Taloudellinen ja ympäristöystävällinen pesu

• Liitä astianpesukone lämpimään veteen vain silloin, kun lämmintä vettä ei lämmitetä sähköllä.
• Säädä vedenpehmennyslaite oikein.
• Älä huuhtele astioita juoksevalla vedellä ennen niiden pesua.
• Jos astianpesukone ei ole täysi, kuormituksen tunnistus laskee tarvittavan veden määrän ja lyhentää ohjelman kestoa. Täyden koneellisen pesu on aina taloudellisinta.
• Valitse pesuohjelmat astioiden tyypin ja likaisuuden mukaisesti.
• Älä annostele pesuainetta, suolaa ja huuhtelukirkastetta enemmän kuin niiden valmistaja ja tämä käyttöohje suosittelevat.
• Astianpesukoneen sisävalo palaa aina, kkun astianpesukoneen luukku on auki. Energian säästämiseksi tulisi siis aina astioiden sisäänasettamisen/poistamisen jälkeen sulkea astianpesukoneen luukku.

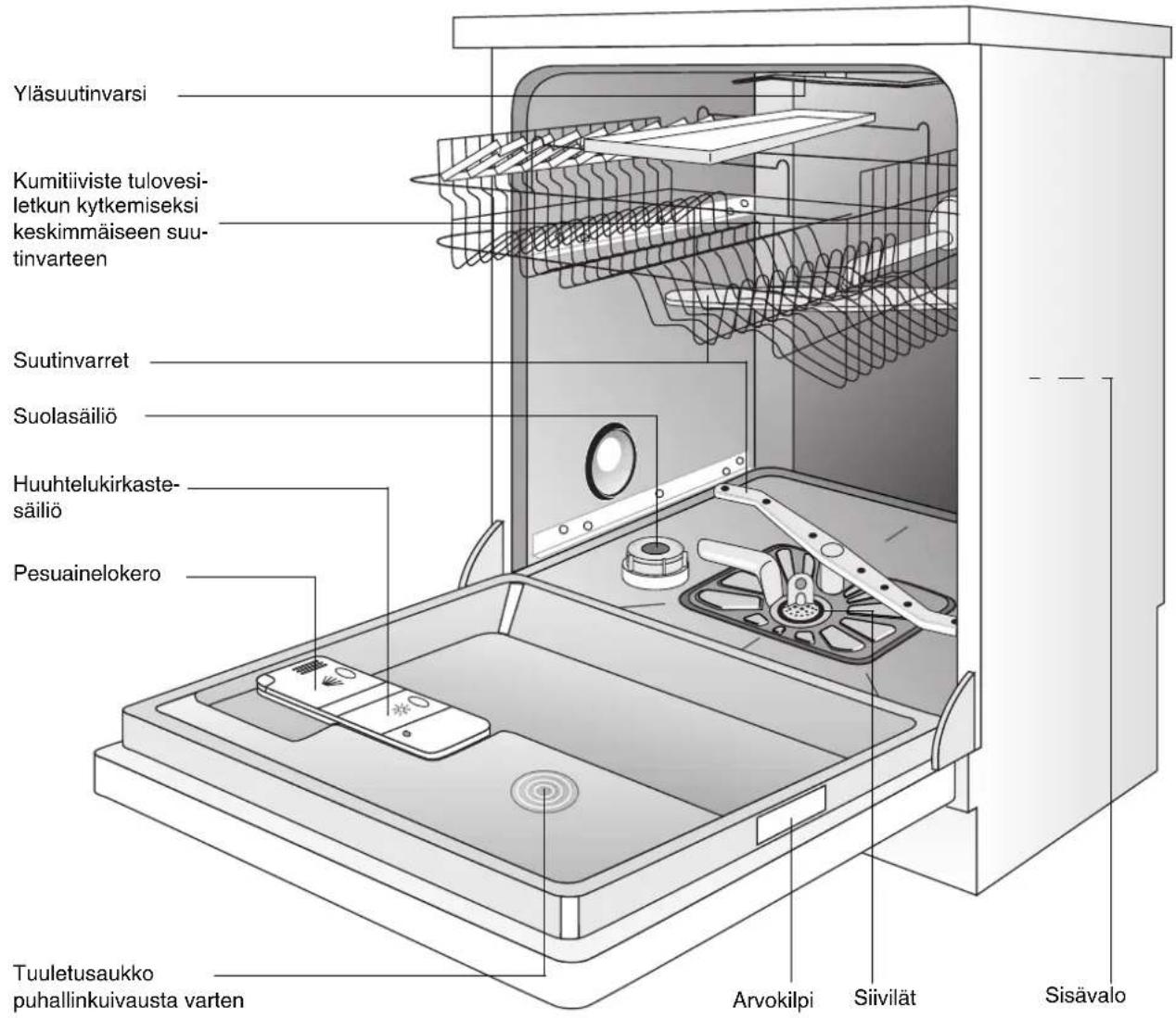

Laitteen sisäkuva ja toimintopaneeli

Toimintopaneeli

Toimintopainikkeita ovat virta/seis-painike β₀¹ ja ohjelmapainikkeet (LED-näyttö).

Vedenpehmennin- ja yhdistelmäpainike: Paneeliin merkityn ohjelman lisäksi näitä painikkeita samanai-kaisesti painamalla voidaan säätää astianpesukoneen vedenpehmennintä.

Monitoiminäyt östä näkyy,

• valittu vedenpehmentimen kovuusalueen säätö.
• ohjelmoitu pesuohjelman käynnistymisaika.
• valitun pesuohjelman kestoaika.
• astianpesukoneen virheilmoitukset.

Merkkivalot

Merkkivaloissa palava valo tarkoittaa, että sinun on toimittava seuraavasti :

	Laita lisää suolaa
	Lisää huuhtelukirkastetta
	Avaa vesihana
	Puhdista astianpesukoneen siiviläjärjestelmä

Merkkivalo 📁 muistuttaa siitä, että astianpesukoneen siivilä on tarkastettava ja tarvittaessa puhdistettava aika ajoin. Se syttyy säännöllisin välein riippumatta siivilän likaan-tumisasteesta.

Ennen ensimmäistä käyttöönottoa

Poista ennen laitteen käyttöönottoa kaikki kuljetustuet, joilla astiakorit on varmistettu kuljetuksen ajaksi.

Suorita sitten seuraavat vaiheet:

1. Säädä vedenpehmennyslaite
2. Täytä suolasäiliö
3. Täytä huuhtelukirkastesäiliö

Vedenpehmennyslaitteen säätäminen

Jotta voidaan estää kalkkikerrosten muodostuminen astioiden ja astianpesukoneen pinnoille, astiat on pestävä pehmeällä vedellä (vedellä, jossa ei ole paljon kalkkia). Tämän takia koneessa on vedenpehmennyslaite, jossa kalkki poistetaan erikoissuolan avulla vesijohtovedestä, jonka kovuus on vähintään 4 °dH (saksalaista kovuusastetta).

Tietoja oman asuinalueesi veden kovuudesta ja kovuusalueista saat paikalliselta vesilaitok-selta.

Säädä vedenpehmennin taulukon mukaisesti sille asteelle, joka vastaa asuinalueesi veden kovuutta. Vedenpehmennin voidaan säätää 10 eri asteelle.

°dH1)	Veden kovuus		Säätö		Näyttö monitoiminäytössä
	m2)	ma o	I I	kovyusasteespen
41-50	7,3-9,0		9		H 9
35-40	6,3-7,2		8		H 8
31-40	5,5-6,2	IV	7		H 7
27-30	4,8-5,4		6		H 6
23-26	4,1-4,7		5		H 5
19-22	3,3-4,0	III	4		H 4
15-18	2,6-3,2		3*		H 3
11-14	1,9-2,5		II	2	H 2
4-10	0,7-1,8		I/II	1	H
alle 4 alle	0,7 I		0suolaa ei tarvita		H 0

1)(°dH) saksalainen kovuusaste, veden kovuuden mitta
2)(mmol/l) millimoolia per litra, kansainvälinen veden kovuuden yksikkö
* tehtaalla tehty säätö

1. Astianpesukoneen on oltava pois päältä.
2. Paina samanaikaisesti yhdistelmä- ja vedenpeh- menninpainikkeita ja pidä ne painettuina.
3. Paneeliin paina virta/seis-kytkintä B ¹ bo.

Yhdistelmäpainike ja vedenpehmenninpainikkeen LED-näytöt vilkkuvat.

1. Paina vielä kerran vedenpehmenninpainiketta.
   Monitoiminäytössä näkyy valittu kovuusaste.
2. Vedenpehmennin-painikkeen yksi painallus korottaa säätöä 1:llä. (Poikkeus: Kovuusasteen 9 jälkeen seuraa kovuusaste 0).
3. Kun kovuusaste on valittu, paina virta/seis-painiketta P1. Säätöaste on tallennettu.

Vedenpehmennyslaitteen suolan täyttäminen

Käytä vain astianpesukoneille tarkoitettua erikoissuolaa. Älä koskaan laita suolasäiliöön muita suolalajeja (esim. ruokasuolaa) tai astianpesuainetta. Tämä saattaa vaurioittaa vedenpehmennyslaitetta.

Varmista aina ennen suolan lisäämistä, että suola on astianpesukoneelle tarkoitettua erikoissuolaa.

Annostele suolaa säiliöön:

• Ennen astianpesukoneen ensimmäistä käyttöä
• Kun toimintopaneelissa palaa suola-merkkivalo 5.

Jos asuinpaikkasi veden kovuus on alle 4 °dH, suolaa ei tarvitse käyttää.

1. Avaa luukku, ota alakori pois.
2. Kierrä suolasäiliön korkki auki sitä vastapäivään.
3. Vain laitteen käyttöönoton yhteydessä: täytä suolasäliö vedellä.
4. Aseta laitteen mukana toimitettu suppilo suolasäiliön aukkoon. Annostele säiliöön suolaa suppilon kautta; tilavuus raekoosta riippuen n. 1,0 -1,5 kg. Älä laita säiliöön liikaa suolaa.

Säiliössä oleva vesi valuu suolaa täytettäessä säiliöstä rummun pohjalle. Tämä on vaaratonta, sillä vesi pumpataan pois seuraavan pesuohjelman käynnistyessä.

1. Puhdista säiliön aukko siihen jääneestä suolasta.

2. Kierrä kansi vastapäivään täysin kiinni, muutoin pesuveteen pääsee suolaa. Tällöin laseista voi tulla sameita. Käynnistä tämän vuoksi huuhteluohjelma, kun olet täyttänyt suolasäiliön. Tällöin ylivalunut suolavesi ja suolarakeet huuhtoutuvat pois.

Suolan raekoosta riippuen saattaa kestää muutaman tunnin, kunnes suola on liuennut veteen ja suola-merkkivalo 📄 sammuu.

Vedenpehmennyslaitteen säätö ja suolan kulutus riippuvat käytettävissä olevan veden kovuudesta.

Huuhtelukirkasteen säiliön täyttäminen

Huuhtelukirkasteen ansiosta viimeinen huuhteluvesi valuu astioista helposti pois. Näin astiat kuivuvat kirk-kaiksi.

Käytä vain astianpesukoneille tarkoitettuja merkkihuuhtelukirkasteita. Älä koskaan laita huuhtelukirkastesäiliöön muita aineita (esim. väkietikkaa) tai astianpesuainetta. Tämä saattaa vaurioittaa konettasi.

Annostele säiliöön huuhtelukirkastetta:

• Ennen astianpesukoneen ensimmäistä käyttöä

• Kun näyttöpaneelissa palaa kirkaste-merkkivalo
  Kirkästeainesäiliö on koneen luukun sisäpuolella.

• Avaa astianpesukoneen luukku.

• Paina sormella kirkasteainesäilion kannen lukitussalpaa.

• Avaa kirkasteainesäiliön kansi aivan auki.

• Kaada kirkasteainetta säiliöön katkoviivalla mer-kittyyn Max-merkkiin saakka.

• Täyttömäärä on noin 140 ml.
• Paina kansi kiinni, niin että se naksahtaa lukkoon.
• Pyyhi mahdollisesti ylivalunut kirkasteaine pois rievulla. Se vaahtoaa muuten liikaa pesun aikana.

Kirkasteaineen annostus - Asetukset

Huuhteluvaiheessa kirkasteainesäiliöstä annostuu kirkasteainetta astioiden huuhteluveteen. Säätöasennon voi valita asteikolta 1 – 6. Tehtaan vakioasetus on 4. Muuta säätöasentoa vain silloin, jos laseissa ja astioissa näkyy juovia, sameita tahroja tai kuivuneiden vesipisaroiden jälkiä.

1. Avaa astianpesukoneen luukku.
2. Paina sormella kirkasteainesäilion kannen lukitussalpaa.
3. Avaa kirkasteainesäiliön kansi aivan auki.
4. Valitse säätöasento.
5. Paina kansi kiinni, niin että se naksahtaa lukkoon.
6. Pyyhi mahdollisesti ylivalunut kirkasteaine pois rievulla.

Näin käytät konettasi

• Onko lisättävä suolaa tai huuhtelukirkastetta?
• Järjestele astiat ja ruokailuvälineet astianpesukoneeseen
• Annostele koneeseen konepesuun tarkoitettua astianpesuainetta
• Valitse ruokailuvälineille ja astioille soveltuva pesuohjelma
• Käynnistä pesuohjelma

Ruokailuvälineiden ja astioiden järjestely

Astianpesukone on tarkoitettu vain normaalien astioiden pesuun.

Astianpesukoneessa pestäväksi
eivät sovellu: soveltuvat varauksellisesti:
– Ruokailuvälineet, joiden varret ovat puusta, sar- vesta, posliinista tai helmiäisestä– Kuumuutta kestämättömät muoviastiat– Ruokailuvälineet, joissa on liimattu tai kitattu varsi– Liimatut astiat tai ruokailuvälineet– Tina- tai kupariesineet– Lyijykristallilasi– Ruosteelle herkät teräsastiat– Puiset leikkuulaudat tms.; halkeamisen tai kuivumi- sen vaara– Taideteolliset esineet; arvoesineille suositellaan käsinpesua	– Pese keramiikka-astioita astianpesukoneessa vain, jos niiden valmistaja kertoo niiden olevan konepesuun soveltuvia.– Lasitteiset koristeet saattavat haalistua, jos niitä pestään astianpesukoneessa kovin usein.– Hopealla ja alumiinilla on taipumus tummua pestäessä. Ruoantähteistä, kuten esim. valkuaisesta, keltuaisesta tai sinapista, jää usein tummia kohtia tai läikkiä hope- aan. Puhdista hopea sen takia aina heti ruoantähteistä, jos sitä ei pestä välittömästi käytön jälkeen.– Muutamat lasityypit saattavat samentua useiden pesu- jen jälkeen.

- Ennen kuin asetat astiat koneeseen:

• ota pois isommat ruoantähteet.
  – liota kattiloita, joihin ruoka on palanut kiinni.

- Ota astioita ja ruokailuvälineita järjestellessäsi huomioon seuraavat seikat:

• astiat ja ruokailuvälineet eivät saa estää suihkuvarsia pyörimästä.
  – laita kaikki kupit, lasit, kattilat, tms. ylösalaisin, jotta vesi pääsee puhdistamaan ne kunnolla
• tarkista, että kulhot eivät kosketa toisiaan ja etteivät ruokailuvälineet ole sisäkkäin
  – jotta lasit eivät rikkoutuisi tai naarmuuntuisi, ne eivät saa koskettaa toisiaan
  – laita pienet esineet (esim. kannet) ruokailuvälinekoriin

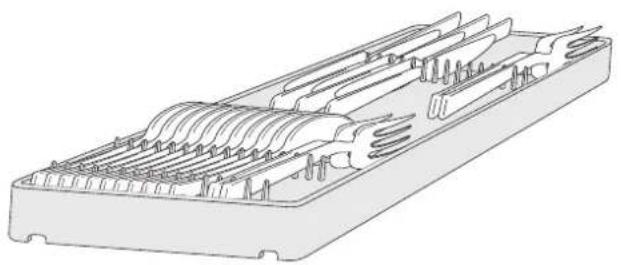

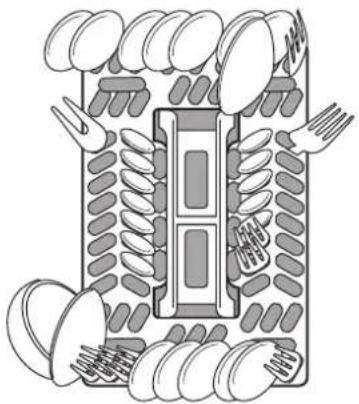

Ruokailuvälinekori

Pitkät, terävät aterimet ovat ruokailuväline-korissa varsinkin lapsille vaarallisia (ks. tur-vallisuusohjeet). Ne on tämän vuoksi sijoitettava yläkoriin.

Koneessasi on alhaalla olevan ruokailuvälinelokeron lisäksi ruokailuvälinelokero yläkorissa.

Aseta haarukat ja lusikat, jotka eivät sovi ruokailuväli-netelineeseen, ruokailuvälinekoriin.

Jotta kaikki ruokailuvälineet tulevat kunnolla pestyä ruokailuvälinekorissa,

1. aseta ristikko ruokailuvälinekorin päälle
2. aseta haarukat ja lusikat kahva alaspäin ruokailuvälinekorin ristikkoon.

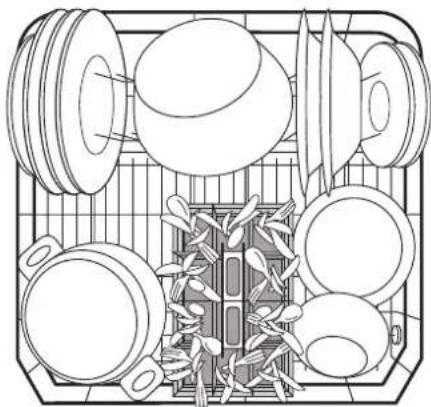

Kattiloiden, pannujen ja suurten lautasten järjestäminen

Aseta isommat ja hyvin likaiset astiat alakoriin.

Jotta isommat astiat on helpompi asettaa koneeseen, voidaan

• takimmainen lautasteline ottaa pois alakorista.
• ruokailuvälinekoria siirtää alakorissa sivuttain.

Kuppien, lasien ja kahvikaluston järjestäminen

Aseta pienemmät, lämmönarat astiat ja pitkät, terävät ruokailuvälineet yläkoriin.

• Aseta astiat kuppihyllyille ja niiden alle siten, että vesi pääsee puhdistamaan kunnolla.
• Voit kääntää kuppihyllyt ylös, kun laitat yläkoriin korkeita astioita.
• Aseta viini-, kuohuviini- sekä konjakkilasit kuppi-hyllyjen loviin.
• Lasit, kupit, jne. voidaan laittaa myös yläkorissa olevan kahden vasemman ‘piikkirivin’ päälle.

	Astioiden maksimikorkeusyläkorissa alakorissa
kun yläkori on nostettu ylös 22 cm 31 cm
kun yläkori on laskettu alas 24 cm 29 cm

Yläkorin korkeutta voidaan säätää myös astioiden ollessa koreissa.

Mallin mukaan koneessa on yläkorin

Versio 1 tai Versio 2:

Yläkorin laskeminen alemmaksi:

1. Vedä yläkori kokonaan ulos.
2. Nosta koria oikealta puolen, takimmaisen kuppi-hyllyn kahvasta ja laske alemmas.

Yläkorin nostaminen:

1. Vedä yläkori kokonaan ulos.
2. Nosta yläkoria hitaasti oikealta puolelta, kunnes pyörät osuvat yläkiskoihin.

Yläkorin laskeminen alemmaksi:

1. Vedä yläkori kokonaan ulos.
2. Nosta yläkoria kahvasta vasteeseen saakka ja laske se vaakasuoraan. Yläkori lukkiutuu alasentoonsa.

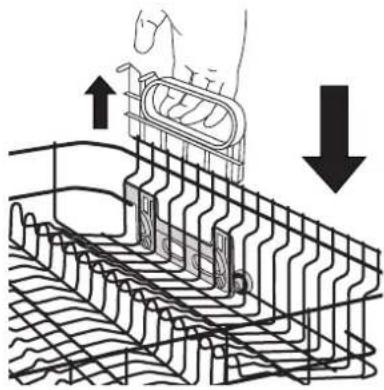

Yläkorin nostaminen:

1. Vedä yläkori kokonaan ulos.
2. Nosta yläkoria kahvasta vasteeseen saakka ja laske se vaakasuoraan. Yläkori lukkiutuu yläasentoonsa.

Versio 1

Astianpesuaineen täyttö

Käytä ainoastaan koneelliseen astian-pesuun tarkoitettuja pesuaineita.

Täytä astianpesuainesäiliö:

Aina ennen pesuohjelman käynnistämistä (ei silloin, jos käytät esipesua). Pesuaine annostuu veteen pesuohjelman aikana.

Ota huomioon pesuainepakkauksessa annetut annostelu- ja säilytysohjeet.

Kirkasteainesäiliö on koneen luukun sisäpuolella.

1. Jos kansi on kiinni:

Paina lukitussalpaa (1).

Kansi ponnahtaa auki.

1. Kaada astianpesuainetta sille tarkoitettuun säiliöön. Täyttötason näyttäviä merkkejä on hyvä käyttää apuna.

20 = noin 20 ml pesuainetta,

30 = noin 30 ml pesuainetta.

1. Paina kansi kiinni, niin että se naksahtaa lukkoon.

Jos astiat ovat erittäin likaisia, voit täyttää myös apusäiliön (2) astianpesuaineella. Siinä oleva pesuaine annostuu veteen jo esipesun aikana.

Pesuohjelman valinta (ohjelmataulukot)

Valitse sopiva pesuohjelma tämän taulukon avulla:

Astiatyypit: Ruokailu- ja keittoastiat				Kahviastiastot ja jälkiruoka-astiat		Kaikki astia-tyypit
Iisäksi:	-	-	lämmönarat		lämmönarat astiat lasit	-
Likaisuus: hyvin likaiset, kiinni kuivuneet ruoantäh-teet, erityisesti valkuainen ja tärkkelys	normaalisti likaantuneet, kiinni kuivuneet ruoantäh-teet	normaalisti likaantuneet	normaalisti - hieman likaantuneet		hieman likaantuneet	Käytetyt astiat, jotka kerääntyvät astianpesu-koneeseen ja jotka on tar-koitus pestä myöhem-pänä ajan-kohtana.
		soveltuu erittäin hyvin pestäväksi pesuainetiivisteillä
Sopiva pesuoh-jelma:	↓	↓	↓	↓	↓	↓
	TEHOPESU 70 °C	NORMAALI 65 °C	NORMAALI 50 °C	SÄÄSTÖOH-JELMA 50 °C 3)	PIKAPESU 40 °C	ESIHUUHT.
Paina ohjelmapai-niketta:	[HDAW]				[HCO2]	[KATO]
Ohjelman kulku: 1)	Esihuuhtelu Puhdistus 2x välihuuhtelu Kirkastehuuhtelu Kuivaus	Esihuuhtelu Puhdistus Välihuuhtelu Kirkastehuuhtelu Kuivaus	Esihuuhtelu Puhdistus Välihuuhtelu Kirkastehuuhtelu Kuivaus	Esihuuhtelu Puhdistus Välihuuhtelu Kirkastehuuhtelu Kuivaus	- Puhdistus Välihuuhtelu Kirkastehuuhtelu -	Esihuuhtelu
Kulutusar-vot: 2)	↓	↓	↓	↓	↓	↓
Pesuaika	110 - 120 minuuttia	89 - 99 minuuttia	84 - 94 minuuttia	150 minuuttia 28	minuuttia 10	minuuttia
Sähkö	1,9 - 2,1 kWh	1,05 - 1,25 kWh	1,05 - 1,15 kWh	0,95 - 1,05 kWh	0,75 kWh	< 0,1 kWh
Vesi	18 - 20 litraa	13 - 15 litraa	13 - 15 litraa	15 litraa	11 litraa	4 litraa

Käynnistä pesuohjelma

1. Tarkista, että astiat ja ruokailuvälineet on järjestetty astianpesukoneeseen niin, että suihkuvarret pääsevät pyörimään vapaasti.
2. Käännä vesihana aivan auki.
3. Sulje luukku.
4. Paina virta/seis -painiketta P ¹ o. Virta/seis -painikkeen näyttöön P ¹ o syttyy valo.
5. Paina halutun ohjelman ohjelmapainiketta (katso "Ohjelmataulukot"). Ohjelmanäytössä palaa valo. Valittu pesuohjelma käynnistyy noin 6 sekunnin kuluttua. Monitoiminäytössä näkyy ohjelman jäljellä oleva laskettu kesto, joka riippuu astiakorien kuormituksesta. Jos astianpesukoneen ohjausjärjestelmä sovittaa automaattisesti ohjelmaa (täyttömäärän, astioiden likaisuuden jne. mukaan), se saattaa pysäyttää ilmaisimessa jäljellä olevan ajan tai korjata sitä.

Jos monitoiminäyttöön ilmestyy virheilmoituksia pesuohjelman käynnistytyä, lue kohta "Mitä tehdä, jos...".

Pesuohjelman vaihto/keskeytys/pysäyttäminen

Vaihda tai keskeytä käynnissä oleva pesuohjelma vain, jos se on ehdottoman välttämätöntä. Kun laitteen luukku suljetaan uudelleen, laitteen sisälle joutunut ilma kuumenee kovasti ja laajenee. Näin laitteen pohjalle voi joutua vettä, mikä voi mahdollisesti laukaista vesiturvajärjestelmän.

Pesuohjelman vaihtaminen

Jos haluat vaihtaa pesuohjelmaa ohjelman valinnan jälkeisten ensimmäisten 6 sekunnin kuluttua, paina uuden pesuohjelman painiketta.

Jos haluat vaihtaa pesuohjelmaa myöhempänä ajankohtana, menettele seuraavasti:

1. Paina uuden pesuohjelman painiketta ja pidä se alaspainettuna. Molempien pesuohjelmien näytöissä vilkkuu nyt valo.
2. Muutaman sekunnin kuluttua vilkkuu valo enää vain uuden pesuohjelman näytössä. Vapauta ohjelmapainike; uusi pesuohjelma on nyt käynnissä.

Pesuohjelman keskeyttäminen avaamalla astianpesukoneen luukku

Varo kuumaa höyryä, jos avaat luukun kesken pesuohjelmaa. Avaa luukku varovasti.

1. Avaa astianpesukoneen luukku. Pesuohjelma pysähtyy.
2. Käynnissä olevan pesuohjelman näytöstä sammuu valo.
3. Sulje luukku. Pesuohjelma jatkuu.

Pesuohjelman pysäyttäminen

1. Paina käynnissä olevan pesuohjelman painiketta ja pidä se alaspainettuna. Käynnissä olevan pesuohjelman ohjelmanäytössä vilkkuu valo muutaman sekunnin ajan.
2. Vapauta ohjelmapainike, pesuohjelma on pysäytetty.

Käynnissä oleva pesuohjelma keskeytyy, mutta ei pääty, kun virta kytketään pois asti- anpesukoneesta. Kun virta kytketään uudel- leen koneeseen pesuohjelma jatkuu.

Ajastuksen säätö tai muuttaminen

Voit ohjelmoida käynnistymisajan ajastuksen avulla, jos pesuohjelman on tarkoitus alkaa seuraavan 19 tunnin sisällä.

Ajastuksen säätö:

1. Paina virta/seis-näppäintä B ¹ bo.
2. Paina ajastus-painiketta ⓚ, kunnes monitoiminäytössä vilkkuu tuntimäärä, jonka kuluttua pesuohjelman halutaan alkavan.
3. Paina halutun pesuohjelman painiketta. Monitoiminäytössä näkyy nyt tuntimäärä (ei enää vilku). Tuntimäärä on tallennettu.
4. Ohjelmoitujen tuntien kuluttua pesuohjelma käynnistyy automaattisesti.

Ajastuksen muuttaminen:

Jos pesuohjelma ei vielä ole alkanut, voit muuttaa ohjelmoitua käynnistymisaikaa ajastus-painikkeen

avulla.

Täyttömäärän tunnistin

Jos pesuohjelma käynnistetään, vaikka ylä- ja/tai alakorissa on vain vähän astioita, täyttömäärän tunnistin sovittaa pesuveden määrän ja pesuohjelman keston astioiden määrän mukaiseksi. Näin myös vähäisten astioiden nopea ja taloudellinen pesu on mahdollista. Koneen ollessa vain puoliksi täysi (6 hengen astiasto) säästyy jopa 2 litraa vettä ja 0,2 kWh sähköä.

Virran kytkeminen pois päältä

Kytke virta pois astianpesukoneesta vasta sitten, kun jäljellä oleva aika ohjelman loppumiseen on monitoiminäytössä "0".

1. Paina virta/seis-painiketta Bo.

Virta/seis-näytön B ¹ o merkkivalo sammuu.

Jos avaat luukun välittömästi ohjelman pää- tyttyä, voi laitteesta tulla ulos kuumaa höy- ryä. Sen takia:

1. Avaa luukku varovasti.

Astioiden poistaminen koneesta

• Kuumat astiat voivat mennä helposti rikki. Anna astioiden sen takia jäähtyä ennen kuin otat ne pois koneesta.
• Anna astioiden olla koneessa ohjelman päättymisen jälkeen vielä n. 15 minuutin ajan, jolloin ne kuivuvat ja jäähtyvät.
• Tyhjennä ensin alakori, sitten yläkori. Näin estät yläkorissa olevien astioiden syvennyksiin mahdollisesti jääneen veden tippumisen alakorissa olevien asioiden päälle.

Huolto ja puhdistus

Älä missään tapauksessa käytä tavallisia markkinoilla olevia huonekalujen hoitoaineita tai vahvoja puhdistusaineita.

• Puhdista astianpesukoneen toimintopaneeli ja painikkeet tarvittaessa ainoastaan pehmeällä rätillä ja lämpimällä, puhtaalla vedellä.
• Suihkuvarsia ei tarvitse puhdistaa.
• Puhdista pesuainelokero, luukun tiiviste ja siivilät säännöllisesti.

Siivilöiden puhdistaminen

Pesualtaan pohjassa olevat siivilät puhdistuvat suurelta osin itsekseen. Ne olisi silti ajoittain tarkistettava ja puhdistettava. Likaiset siivilät huonontavat pesutulosta.

1. Avaa luukku, ota alakori pois.
2. Astianpesukoneen siivilät koostuvat karkea-/hien-osiivilästä, mikrosiivilästä ja pintasiivilästä. Avaa siiviläjärjestelmän lukitus mikrosiivilän kädensijan avulla ja ota ne pois.
3. Käännä kahvaa ¼ kierroksen verran vastapäivään ja ota pois.
4. Tartu karkea-/hienosiivilää kiinni (1/2) silmukasta ja vedä pois mikrosiivilästä (3).
5. Puhdista kaikki siivilät juoksevalla vedellä.
6. Ota tasosiivilä (4) pois pesualtaan pohjalta ja puh- dista se huolellisesti molemmalta puolelta.
7. Laita tasosiivilä takaisin paikalleen pesualtaan pohjalle.
8. Laita karkea-/hienosiivilä mikrosiivilään ja kiinnitä ne toisiinsa.
9. Laita siiviläyhdistelmä paikalleen ja käännä kah- vaa myötäpäivään, kunnes se lukittuu kiinni. Tar- kista, että tasosiivilä ei ole pesualtaan pohjaa korkeammalla.

Laitetta ei saa missään tapauksessa käyttää ilman siivilöitä.

Sisävalo – lampun vaihtaminen

Erittäin korkealaatuinen pienjännitelamppu valaisee astianpesukoneen sisustaa.

Vain ammattimies saa vaihtaa viallisen lam- pun uuteen.

Irrota astianpesukoneen pistoke pistorasiasta ennen lampun vaihtamista.

Lamppuun ei turvallisuussyistä voi päästä käsiksi laitteen sisäosasta.

Viallinen lamppu on vaihdettava seuraavasti:

1. Vedä kalusteisiin sijoitettu astianpesukone pois sen syvennyksestä.

2. Irrota sivulevyt.

3. Paina lampunpidike yhteen ja vedä pois kiinnityksestä.

4. Poista viallinen lamppu.

Uutta lamppua ei saa koskettaa sormilla laitettaessa sitä paikalleen.

1. Pidä kiinni uuden lampun suojuksesta ja leikkaa alaosa irti.
2. Paina lamppu lampun pidikkeeseen.
3. Paina lampun pidike kiinnitykseen, kunnes koukut lukkiutuvat paikoilleen.
4. Kiinnitä sivulevyt takaisin paikoilleen.
5. Työnnä kalusteisiin sijoitettava astianpesukone takaisin sen syvennykseen ja kiinnitä keittiökalusteisiin.
   10.Kytke astianpesukone verkkovirtaan.
6. Tarkista, että lamppuun syttyy valo, kun avaat laitteen luukun.

Mitä tehdä, jos...

Yritä poistaa astianpesukoneessa esiintyvät pienemmät häiriöt itse tässä lueteltujen ohjeiden avulla. Jos kutsut huollon paikalle tässä lueteltujen häiriöiden yhteydessä tai korjaamaan käytössä tapahtunutta virhettä, on sinun itse maksettava siitä aiheutuneet kulut, vaikka takuu olisikin vielä voimassa.

...näyttöpaneeliin ilmestyvät virheilmoitukset.

- Jos monitoiminäyttöön tulee virhekoodi [2 tai näyttö syttyy, voit mahdollisesti korjata virheen itse. Kun olet poistanut virheen [2 ja näytön osoittaman virheen, paina kesken olevan pesuohjelman painiketta. Pesuohjelma jatkuu. Jos

virhekoodi tulee uudelleen näyttöön, ota yhteys asiakaspalveluun.

- Kaikissa muissa näyttöön tulevissa vioissa ota yhteys valtuutettuun huoltoliikkeeseen ja ilmoita virhekoodi.

Häiriö	Mahdollinen	syy
Valitun ohjelman näyttö vilkkuu ja näyttö syttyy: astianpesukoneeseen ei tule vettä.	Vesihana on tukossa tai kalkkeutunut.	Puhdista vesihana.
	Vesihana on kiinni. Avaa vesihana.
	Jos tulovesiletkun kierreliittimessä on siivilä, se on tukkeutunut.	Puhdista tulovesiletkun kierreliittimessä oleva siivilä.
	Tulovesiletkua ei ole asennettu oikein.	Tarkista vesiliitäntä.
Monitoiminäytössä näkyy virhekoodi [2]. Valitun pesuohjelman ohjelmanäytössä vilkkuu valo.	Viemäri on tukossa. Avaa tukos.
	Vedenpoistoletkua ei ole asennettu oikein.	Tarkista vesiliitäntä.
Monitoiminäytössä näkyy virhekoodi [3].	Vesiturvajärjestelmä on toiminut.	Sulje vesihana ja ota yhteys lähimpään valtuutettuun huoltoliikkeeseen.
Näyttö syttyy	Näyttö muistuttaa siitä, että astianpesukoneen siivilät tulisi tarkastaa ja tarvittaessa puhdistaa aika ajoin. Näyttö syttyy säännöllisin välein riippumatta siivilöiden likaantumisasteesta.	Näyttö sammu automaattisesti seuraavan pesuohjelman alkaessa.

...jos astianpesukoneen toiminnassa ilmenee häiriöitä.

Häiriö	Mahdollinen	syy
Ohjelma ei käynnisty.	Astianpesukoneen luukkua ei ole suljettu kunnolla.	Sulje luukku.
	Pistoke ei ole pistorasiassa. Työnnä pistoke	pistorasiaan.
	Sulake on rikki. Vaihda sulake.
	Astianpesukonemalleissa, joissa on ajastin: Käynnistymisaika on ajastettu.	Jos astiasto ei heti huuhtoudu,- aseta käynnistysaika arvoon 0 tuntia laitteilla, joissa on moninäyttö.- sammuta käynnistysajan esivalinta, joissa ei ole moninäyttöä.
Koneen pesutilassa näkyy ruosteläikkiä.	Pesuallas on valmistettu ruostumattomasta teräksestä. Pesualtaassa olevat ruosteläikät ovat aiheutuneet ns. vieraasta ruosteesta (vesijohdossa olevista ruosteisista osista, kattiloista, ruokailuvälineistä, jne.). Poista tälläiset läikät tavallisella teräksen puhdistusaineella.	Pese vain konepesuun soveltuvia ruokailuvälineitä ja astioita.
		Sulje suolasäiliön korkki tiukasti.
Viheltävä ääni pesun aikana.	Viheltävä ääni on harmiton. Käytä jotain toista merkkipesuainetta.

...pesutulos ei ole tyydyttävä.

Astioista ei tule puhtaita.

• Ei ole valittu oikeaa pesuohjelmaa.
• Astiat on järjestelty niin, ettei pesuvesi ei ole päässyt puhdistamaan kunnolla. Astiakoreja ei saa laittaa liian täyteen.
• Siivilät eivät ole puhtaita tai ne on asennettu väärin.
• Onko pesuaineen annostelu oikea?
• Jos astioiden pinnoilla on kalkkia: suolasäiliö on tyhjä tai vedenpehmennyslaite on säädetty väärin.
• Poistoletkua ei ole asennettu oikein.

Astiat eivät kuivu eikä niistä tule kirk-kaita.

• Ei ole käytetty merkkihuuhtelukirkastetta.
• Huuhtelukirkasteen säiliö on tyhjä.

Lasien ja astioiden pinnoilla on juovia tai raitoja, maitomaisia läikkiä tai pinnat näyttää sinertäviltä.

- Säädä huuhtelukirkasteen annostelua pienemmäksi.

Laseissa ja astioissa on kuivaneita vesi-pisaroita.

• Säädä huuhtelukirkasteen annostelua suuremmaksi.
• Syynä voi olla pesuaine. Ota yhteys pesuaineen valmistajan asiakaspalveluun.

Tekniset tiedot

Tilavuus: 12 hengen star	dardiastiasto, tarjoiluastiat mukaanluettuna
Sallittu vedenpaine:	1-10 baria (=10-100 N/c 2 = 0,1-1,0 MPa)
Sähköliitäntä:	Tiedot sähköliitännästä löytyvät laitteen luukun oikeassa sisäreunassa olevasta arvo-kilvestä.
Astianpesukoneet: Vapaasti sijoitettavat laitteet
Mitat: 850 x 600 x 600 (K	x L x S mm)
maksimipaino:	54 kg
Kalusteisiin sijoitettavat ja kalusteisiin työtason alle sijoitettavat astianpesukoneet
Mitat: 820 – 880 x 596 x	570 (K x L x S mm)
maksimipaino:	50 kg
Kalusteisiin täysin sijoitettavat astianpesukoneet
Mitat: 820 – 880 x 596 x	546 - 550 (K x L x S mm)
maksimipaino:	50 kg

Tämä laite vastaa seuraavia EU-määräyksiä:

• 73/23/EWG, 19.02.1973 – pienjännitemääräys
  • 89/336/EWG, 03.05.1989

(mukaanluettuna muutosmääräys 92/31/

EWG) – EMV-määräys

Ohjeita laitteen testaamiseen

EN 60704:n mukainen testaus on suoritettava täydellä koneella testausohjelmalla (ks. ohjelmataulukko). EN 50242:n mukaiset testaukset on suoritettava täydellä vedenpehmentimen suolasäiliöllä, täydellä huuhtelukirkastesäiliöllä ja testausohjelmalla (ks. ohjelmataulukko).

	Täysi koneellinen:12 vakioastiastoa mukaan lukien tarjoiluastiat	Puoli koneellinen:6 vakioastiastoa mukaan lukien tarjoiluastiat, joka toinen paikka vapaana
Pesuaineen annostelu: 5 g + 25 g	(tyyppi B) 20 g (tyyppi B)
Huuhtelukirkasteen säätö: 4 (tyypi III) 4 (tyyppi III)

Järjestelyesimerkki: yläkori

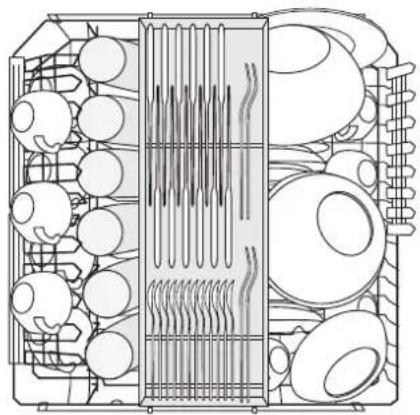

Järjestelyesimerkki: yläkori ja ruokailuvälineteline

Järjestelyesimerkki: alakori

Järjestelyesimerkki: ruokailuvälinekori

Astianpesukoneen asentaminen

• Astianpesukone on asennettava tukevalle alustalle siten, että se pysyy varmasti paikallaan ja on vaakasuorassa.

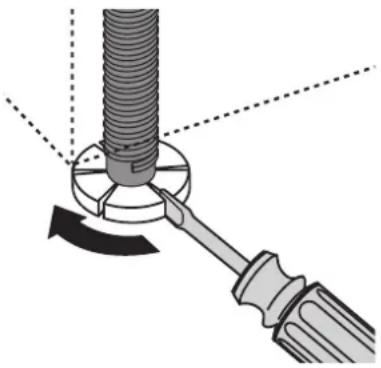

• Alustan epätasaisuudet voi tasoittaa ja laitteen yläpinnan tasata muiden kalusteiden tasalle kiertämällä ruuvijalkoja :
• mukaan ruuvimeisseliä.
• Työtason alle sijoitettavien ja kalusteisiin sijoitettavien astianpesukoneiden takimmaiset jalat säädetään ruuvimeisselillä laitteen edestä.

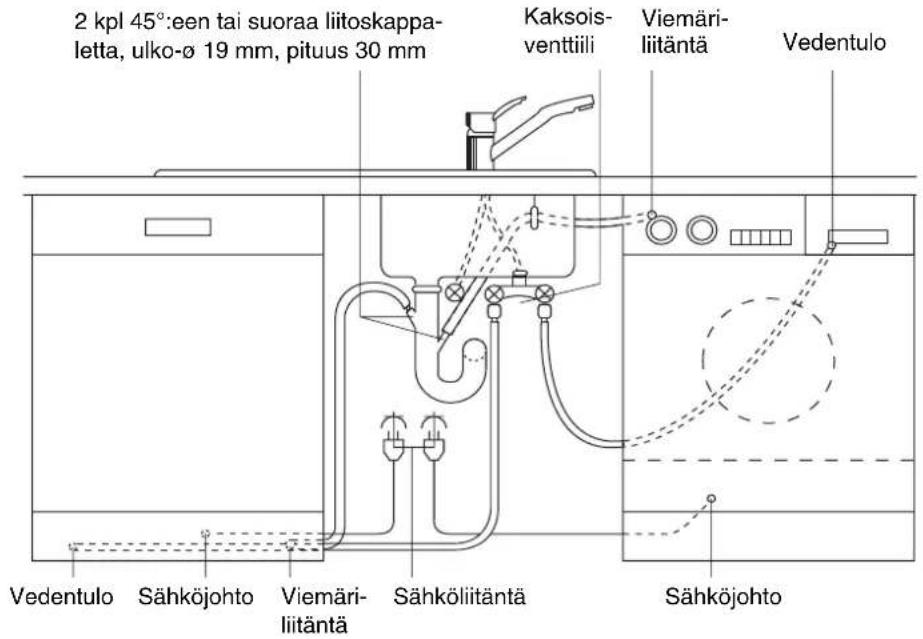

• Poistoletkun, tulovesiletkun ja verkkojohdon on päästävä liikkumaan vapaasti laitteen takana olevassa sokkelitilassa. Muussa tapauksessa ne saattavat taittua tai jäädä puristuksiin.
• Astianpesukone on myös kiinnitettävä kunnolla työtasoon tai vieressä oleviin kalusteisiin. Näin on ehdottomasti meneteltävä, jottei kone kaatuisi eteenpäin, kun luukkua avataan ja kuormitetaan.

Rakennetyypin mukaan astianpesukoneet asennetaan seuraavasti:

Kalusteisiin sijoitettava astianpe-sukone

(katso oheista asennuskaaviota)

Koneen luukku voidaan päällystää puu- tai kalustelevyllä, jonka mitat ovat seuraavat:

Leveys: 591 – 594 mm
Paksuus: 16 – 24 mm
Korkeus:(muuttuva)	riippuu - asennustilan korkeudesta- sokkelin korkeudesta- sovittamisesta viereisten kalusteiden saumauksiin.Tarkka korkeusmitta mitataan koneen ollessa paikal-laan viereisistä kalusteista.
Paino: enintään 8 kg

Jos kalustelevyn korkeus on suurempi kuin 600 mm, koneen luukku ei aukea kokonaan (kalustelevy ottaa kiinni sokkeliin).

Siinä tapauksessa sokkeliin on leikattava aukko (katso asennuskaaviota).

Työtason alle sijoitettava astianpesukone

(katso oheista asennusohjetta)

Vapaasti sijoitettavat laitteet

voidaan sijoittaa vapaasti ilman lisäkiinnitystä.

Jos astianpesukone sijoitetaan aivan kaasutai puulieden viereen, lieden ja astianpesukoneen väliin on asetettava lämpöeristetty, palamaton levy, joka ulottuu työtason yläkulmaan saakka (syvyys 57,5 cm). Levyn liedenpuoleisen pinnan tulee olla alumiinifoliopäällysteinen.

Jos astianpesukone sijoitetaan keittiötyötason alle, astianpesukoneen alkuperäinen kansilevy irrotetaan seuraavasti:

1. Irrota takapuolen kulmakappaleiden ruuvit (1).
2. Työnnä laitteen kansilevyä noin 1 cm taaksepäin (2), nosta edestä ylös (3) ja irrota se.
3. Paina kuvassa näkyvää kansilevyn pidikettä (4) ja vedä sitä vinosti taaksepäin (5).

Jos astianpesukonetta käytetään kansilevyn vapaasti sijoitettavana laitteena, alkuperäinen kansilevy on asennettava takaisin paikalleen.

Vapaasti sijoitettavien laitteiden sokkeli ei ole säädettävä.

Astianpesukoneen liitäntä

Vesijohto

Astianpesukoneessa on turvalaitteet, jotka estävät pesuveden virtaamisen takaisin vesijohtoverkkoon. Turvalaitteet vastaavat voimassa olevia vesiteknisiä turvamääräyksiä.

• Astianpesukone voidaan liittää sekä kylmävesiettä lämminvesiverkkoon (kork. 60 °C).
• Sitä ei saa liittää erillisiin lämminvesivaraajiin tai vedenkuumentimiin.

Sallittu veden paine

Alhaisin sallittu veden paine:1 bar (=10 N/cm 2 =100 kPa)	Jos paine vesijohtoverkossa on alle 1 bar, käänny putkiliikkeen puoleen.
Korkein sallittu veden paine:10 bar (=100 N/cm 2 =1 MPa)	Jos veden paine on yli 10 bar, on otettava käyttöön paineenalennus-venttiili (kysy astianpesukoneen myyneestä liikkeestä).

Vedentuloletkun liitäntä

Varo, ettei letku pääse asennusvaiheessa taittumaan, puristumaan kokoon tai kiertymään.

Tuloletkun kierreliitin (ISO 228-1:2000) kiinnitetään vesihanaan, jossa on oltava ulkokierre (3/4 tuumaa). Kiristä kierreliittimen varmistusmutteri kiinni pelkästään sormivoimin.

Suositamme asentamaan astianpesukonetta varten joko erillisen vesihanan tai liittämään tiskialtaan vesihanaan haarakappaleen.

- Jos koneen mukana toimitetun vesiletkun pituus ei riitä, on hankittava seuraavat varaletkusarjat (VDE-hyväksytyt osat):

- Letkusarja "WRflex 100" (E-no.: 911 239 034)

- Letkusarja "WRflex 200" (E-no.: 911 239 035)

Viemärilitäntä

Poistoletku

Poistoletku ei saa olla taittunut, litistynyt tai mutkalla.

- Poistoletkun liitäntä:

• sallittu maksimikorkeus: 1 metri.
• vaadittu minimikorkeus 30 cm laitteen alareunasta.

Pidennysletkut

• Pidennysletkuja voit ostaa valtuutetusta huoltolikkeestä. Pidennysletkujen läpimitan on oltava 19 mm, jotta laitteen toiminta ei häiriydy.
• Pisin sallittu letku on vaakatasossa 3 m, jolloin nostokorkeus on enintään 85 cm.

Liitäntä pesualtaan viemäröintikalusteeseen

• Poistoletkunpää ( 19 mm) sopii useimpiin viemä- röintikalusteisiin. Viemärilitännän on oltava vähintään 15 mm.
• Poistoletku on kiinnitettävä viemäröintikalustee-seen mukana toimitetun letkunkiristimen avulla.

Vedenpoisto sokkelin päälle kalustee-seen asennetussa astianpesukoneessa

Jos sokkelin päälle kalusteeseen asennetun astianpesukoneen poistoletkun liitäntä on alle 30 cm laitteen alareunan yläpuolella, tarvitaan valtuutetusta huoltoliikkeestä saatavilla oleva varaosa, ET 111099520.

Veden poisto tiskialtaaseen (mahdollista vapaasti sijoitettavien laitteiden kohdalla)

Jos haluat ripustaa poistoletkun tiskialtaaseen, käytä letkun mutkaputkea. Voit ostaa tämän valtuutetusta huoltoliikkeestä; varaosan numero on ET 646 069 190.

1. Laita mutkaputki poistoletkuun.
2. Varmista poistoletku niin, ettei se pääse luiskahtamaan pois tiskialtaan reunalta.
   Vedä narua mutkaputken reiän läpi ja kiinnitä seinään tai vesihanaan.

Vesiturvajärjestelmä

Astianpesukone on varustettu AQUA CONTROL SYSTEM-vesiturvajärjestelmällä, joka suojaa vesivahingoilta.

Toimintahäiriön sattuessa laitteessa oleva turvaventtiili keskeyttää veden tulon välittömästi ja tyhjennyspumppu kytkeytyy päälle. Tällöin vettä ei pääse vuotamaan ulos tai valumaan yli. Kone tyhjentää veden automaattisesti.

AQUA CONTROL SYSTEM toimii myös, kun virta on kytketty pois laitteesta – laitetta ei kuitenkaan saa kytkeä irti sähköverkosta.

Sähköliitäntä

Sähköliitäntä on annettava asennusoikeudet omaavan ammattihenkilön tehtäväksi.

Noudata laitetta liittäessäsi voimassa olevia yleisiä säädöksiä ja sen lisäksi myös paikallisten sähkölaitosten antamia lisämääräyksiä.

EN60335/DIN VDE 0700 – säädösten mukaan asennuksen jälkeen mitään virtaa johtavia osia tai käyttöeristettyjä johtoja ei saa tarkastusvaiheessa olla näkyvillä.

Sähköliitäntään liittyvät tiedot löydät astianpesukoneen oikeassa sisäreunassa olevasta arvokilvestä. Jotta laitetta voitaisiin käyttää, täytyy lisäksi ottaa huomioon verkkokytkentäkotelossa olevan kytkentäkaavion tiedot.

Varmista ennen laitteen liittämistä, että laitteen arvokilvessä annettu nimellisjännite ja virtalaji on sama kuin liitospaikan nimellisjännite ja virtalaji. Löydät arvokilvestä myös tiedot tarvittavasta sulakkeesta.

Toimenpiteitä tehtäessä on koneen oltava jännitteetön, eli pistokkeen irrotettuna pistorasiasta.

Huomautus: Pistokkeeseen on oltava vapaa pääsy myös sen jälkeen, kun laite on paikallaan.

Jos laite on liitetty kiinteästi sähköverkkoon, se on asennuksen yhteydessä erotettava verkosta jokana-paisella (N,L1) erotinlaitteella (esim. Fi-suojakytkimellä), jonka kosketusväli on suurempi kuin 3 mm.

Liitäntä

Tulo- ja poistoletku sekä verkkojohto on liitettävä astianpesukoneen sivulle, sillä niille ei ole tilaa laitteen takana.

Seuraava vesijohtojen ja sähköasennuksen esi-merkki voi olla vain suositus, sillä laitteen sijoituspaikan olosuhteet ratkaisevat asennusten toteutuksen (olemassa olevat liitännät, paikallisen sähkö- tai vesilaitoksen liitäntää koskevat säädökset, jne...)

Takuu

Tuotteella on kahden (2) vuoden takuu.

Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjälikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan.

Korvaus huollosta voidaan periä myös takuuaikana:

• aiheettomasta valituksesta

- ellei käyttöohjetta ole noudatettu.

Eu-maat

Laitteella on käyttömaan lainsäädännön mukainen takuu.

Kuljetusvauriot

Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kul-jetusvaurioista on heti ilmoitettava myyjälikkeelle.

HUOLTO JA VARAOSAT

Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662

(0,1597€/min (0,95 mk/min)+pvm).*

Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Huollosta ja varaosien myynnistä vastaa Oy Electrolux Kotitalouskoneet Ab - HUOLTOLUX, Porissa, puh. [phone].

* Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli

Tuotenumero

Sarjanumero

Ostopäivä

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662

(0,1597€/min (0,95 mk/min)+pvm).

Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa

[e-mail].
