KÄYTTÖOHJE RW611TE ROSENLEW

Tärkeää tietoa turvallisuudesta 3

Laitekuvaus 4

Ohjauspaneeli 5

Ennen koneen käyttöönottoa 6

Vedenpehmennin 6

Vedenpehmennyssuolan lisääminen 7

Huuhtelukirkasteaineen täyttö 8

Pesuaineen annostus 9

Koneen täyttö 10

Yläkorin korkeuden säätäminen 11

Neuvoja ja vinkkejä 12

Pesuohjelmat 13

Työvaiheet 14

Hoito ja puhdistus 15

Sisäosien puhdistaminen 15

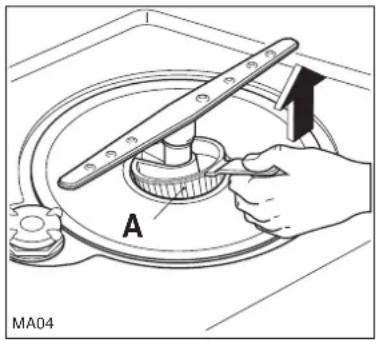

Keskisuotimen puhdistaminen 15

Karkeasuotimen puhdistaminen 15

Ulkoisten pintojen puhdistaminen 16

Ennen koneen pitkää käyttötaukoa 16

Suojeltava jäätymiseltä 16

Koneen siirtäminen 16

Jos koneesi ei toimi 17

Vuotosuoja 18

Huolto ja varaosat 18

Asennusohje

Asentaminen 19

Tekniset tiedot 19

Vesiliitäntä 20

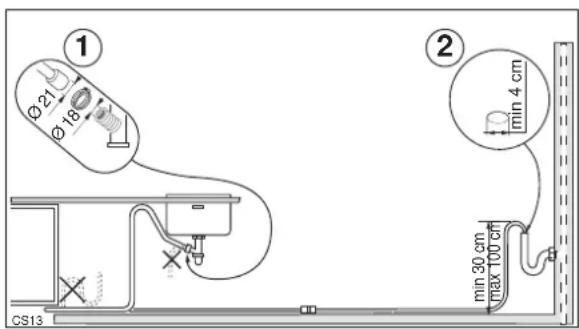

Vedenpoistoletkun liitäntä 21

Sähköliitäntä 21

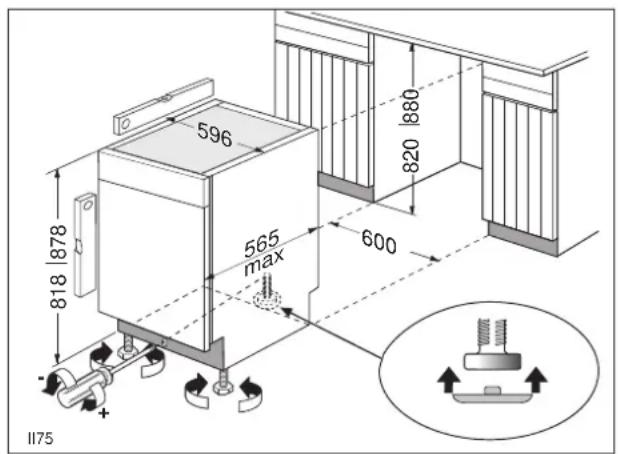

Asentaminen työtason alle 22

Koneen korkeuden säätäminen 22

Kiinnittäminen keittiökalusteisiin 23

Vaaittaminen 23

Käyttöohjeessa esiintyvien merkkien selitykset

Käyttöohjekirjan käyttöä on helpotettu seuraavien symboleiden avulla:

Turvallisuusohjeita

1. 2. 3. Vaiheitaiset ohjeet

Neuvoja ja vinkkejä

Tärkeää tietoa turvallisuudesta

Ohjeet on säilytettävä vastaisuuden varalta. Jos kone myydään tai annetaan pois, tai jos muutat ja jätät koneen uusille asukkaille, on ohjeet luovutettava koneen uudelle omistajalle, jotta hän voi paneutua koneen käyttöohjeisiin ja tutustua annettuihin varoituksiin.

Varoitukset annetaan turvallisuussyistä, minkä takia ne on luettava tarkoin ennen koneen asennusta ja käyttöä.

Asennus

• Ole varovainen siirtäessäsi konetta, sillä se on painava.
  ■ Koneeseen ei saa tehdä muutoksia turvallisuussyistä.
  ■ Tarkista, ettei koneen sähköjohto jää puristuksiin koneen alle.
  ■ Koneen asennuksen yhteydessä suoritettavat sähköasennukset on annettava valtuutetun sähköasentajan tehtäväksi.
• Koneen asennuksen yhteydessä suoritettavat LVI-työt on annettava valtuutetun LVI-asentajan tehtäväksi.

Lapset

• Konetta saavat käyttää vain aikuiset. Lapsille ei pidä antaa lupaa painaa säätimiä tai muulla tavoin leikkiä koneen kanssa.
• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta
• Pidä kaikki pesuaineet turvallisessa paikassa lasten ulottumattomissa.

Käyttö

■ Astianpesukoneet on tarkoitettu jokapäiväisten keittiövälineiden pesuun. Astioita, joissa on säilytetty bensiiniä, maalia, teräs- ja rautahiukkaisia tai syövyttäviä, happopitoisia tai alkaalisia kemikaaleja ei saa pestä astianpesukoneessa.
- Älä avaa koneen luukkua kesken pesun. Kytke virta pois koneesta aina ennen luukun avaamista.
- Käytä ainoastaan konepesuun tarkoitettuja pesuaineita.
■ Kun olet täyttänyt koneen tai tyhjentänyt sen, on luukku suljettava, koska avoin luukku voi olla vaarallinen.

• Älä istu tai seiso avatulla luukulla.
• Kytke koneen virran- ja vedenotto pois päältä käytön jälkeen.
• Ole varovainen pestessäsi luukun alareunan tiivistettä ja saranoita, ettet satuta itseäsi teräviin metallireunoihin.
• Älä koskaan yritä korjata konetta itse. Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman kunnon, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

Hävittäminen

Ajattele luontoa:

■ Symbolilla märkityt materiaalit voit kierrättää.
■ Tarkista kuntasi viranomaiselta, onko lähiympäristössäsi kierrätyskeskusta tai muuta koneen kierrätysmahdollisuutta.
■ Jos kone on romutettava, katkaise sähköjohto ja varmista, ettei luukun sulkulaite toimi ja estä lapsia leikkimästä koneen läheisyydessä.
- Pidä kotimaasi siistinä - vie käytöstäpoistettu, vanha kone viralliselle kaatopaikalle.

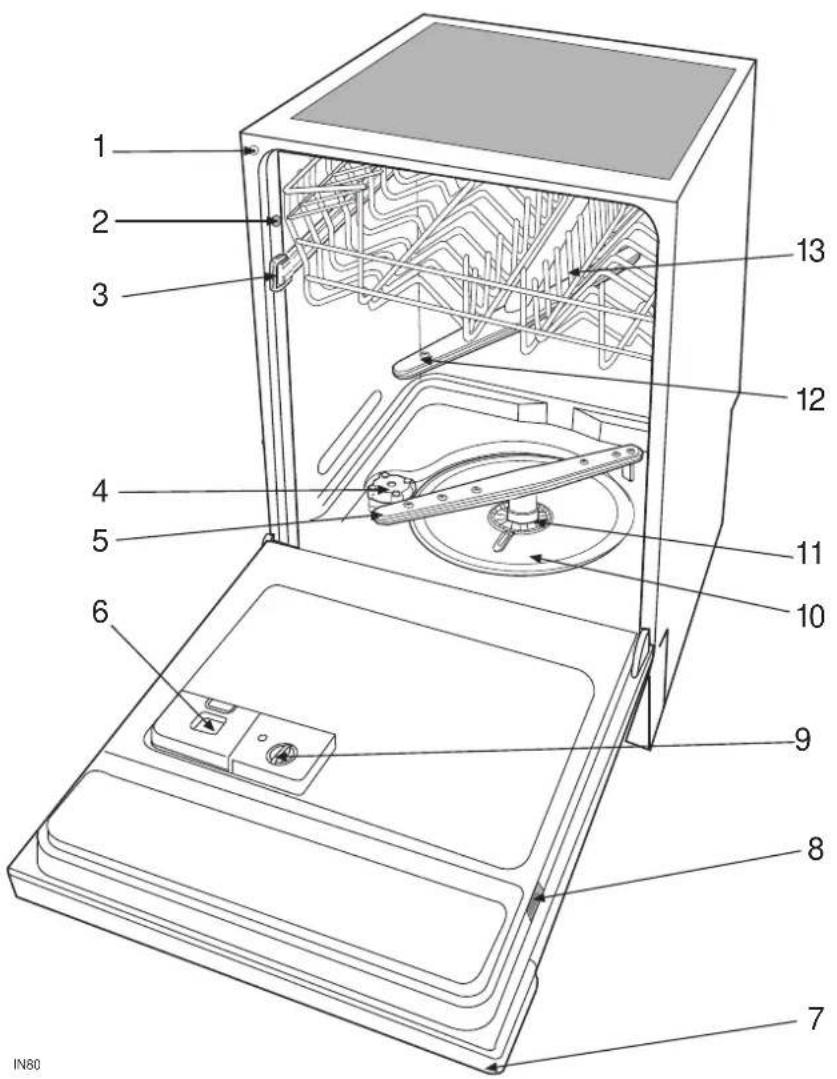

Laitekuvaus

1. Vedenpehmentimen säädin
2. Tasapainotuskappale
3. Yläkorin pysäytin
4. Suolasäiliö
5. Alasuihkuvarsi
6. Pesuainelokero
7. Ohjauspaneeli

8. Arvokilpi

9. Huuhtelukirkasteainesäiliö

10. Karkeasuodin
11. Keskisuodin
12. Yläsuihkuvarsi
13. Yläkori

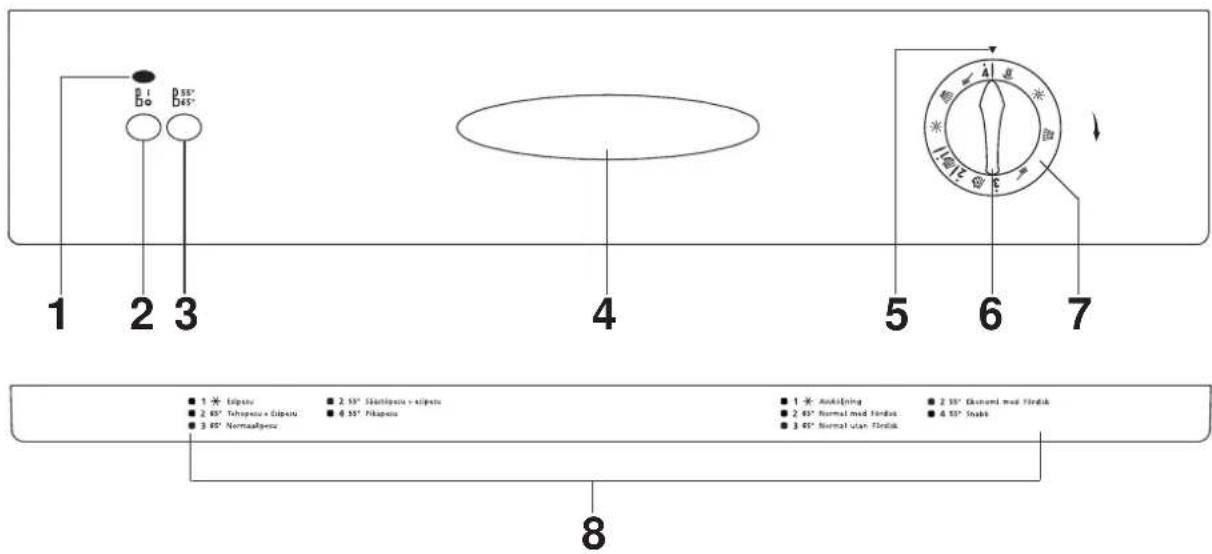

Ohjauspaneeli

1. Merkkivalo

2. Virtakytkin

Käynnistys

Kun painat painiketta, astianpesukone käynnistyy ja merkkivalo syttyy.

Pysäytys

Kun pesuohjelma on päättynyt, kone pysähtyy automaattisesti, mutta merkkivalo jää palamaan. Valon sammuttamiseksi tai pesuohjelman pysäyttämiseksi paina uudelleen painiketta.

3. Säästöohjelma 55°C

Tätä painiketta painamalla kone käyttää pääpesuohjelmassa 55-asteista vettä 65-asteisen sijaan. Näin säätät energiaa. (Ks. kohdan "Pesuohjelmat" taulukko).

4. Luukun kahva

Saat luukun auki painamalla syvennyksen yläosassa olevaa salpaa ja vetämällä luukkua samalla itseesi päin. Sulje painamalla se kiinni.

5. Ohjelmanosoitin

6. Ohjelmanvalitsin

Valitse haluamasi ohjelma kääntämällä valitsinta myötäpäivään, kunnes ohjelman numero on paneelissa olevan merkin kohdalla.

7. Ohjelmavaiheen osoitin

Ohjelmavaiheen osoitin kääntyy ohjelman edetessä ja näyttää, missä vaiheessa pesuohjelma kulloinkin on.

Vaiheet:

Esipesu huuhtelu ja pysäytys

Pesu

Kylmä huuhtelu

Lämmin huuhtelu

Kuivaus

8. Pesuohjelmien symbolit

Pesuohjelmataulukossa olevat symbolit auttavat oikean ohjelman valitsemisessa. (Ks. astianpesuohjelmat).

Ennen koneen käyttöönottoa

Ennen astianpesukoneen ensimmäistä käyttökertaa:

1. varmista, että sähkö- ja vesiliitännät on tehty asennusohjeen mukaisesti
2. poista kaikki pakkausmateriaali koneen sisältä
3. säädä vedenpehmennin
4. täytä suolasäiliö
5. täytä huuhteluaineen annostelija.

Vedenpehmennin

Veden kalkki- ja mineraalisuolapitoisuus vaihtelee veden alkuperän mukaan. Kalkit ja mineraalisuolat varastoituvat astioihin ja jättävät niihin tahroja. Mitä suurempi veden kalkkipitoisuus on, sitä kovempaa vesi on.

Astianpesukoneessasi on vedenpehmennin, joka siihen lisättävän suolan ansiosta tekee astianpesukoneessa käytettävästä vedestä kalkitonta.

Veden kovuus ilmoitetaan saksalaisen vedenkovuusasteikon mukaisina asteina (dH).

Vedenpehmennin säädetään paikallisen veden kovuuden mukaan, jota voi kysyä vesilaitokselta.

Vedenpehmentimen tehdasasetus on 2, koska tämä on yleisin tilanne.

Jos tehdasasetus ei vastaa oman alueesi veden kovuutta, vedenpehmennintä on säädettävä.

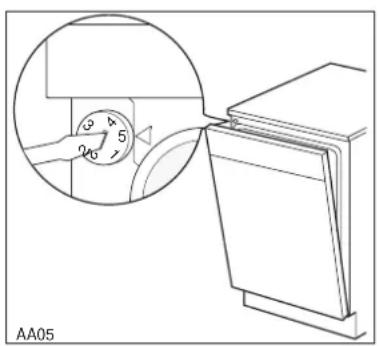

Näin säädät vedenpehmennintä:

Käännä astianpesukoneen etuyläkulmassa sijaitsevaa valitsinta ruuvimeisselin avulla, kunnes paikallisen veden kovuustasoa vastaava numero on osoittimen kohdalla.

Veden kovuus
°dHSaks.asteikko	Taso	Suolan tarve
<4	0	EI
5-11	1	KYLLÄ
12-22	2	KYLLÄ
23-34	3	KYLLÄ
35-50	4	KYLLÄ
51-67	5	KYLLÄ

Vedenpehmennyssuolan lisääminen

Jos alueesi veden kovuus on tasoa 0 (alle 5°dH), vesi on tarpeeksi pehmeää eikä suolaa tarvitse käyttää.

Suolaa on sitä vastoin käytettävä, mikäli veden kovuustaso on 1 tai korkeampi.

Käytä ainoastaan astianpesukoneelle tarkoitettua suolaa.

Muut kuin erityisesti astianpesukoneelle tarkoitetut suolat, mm. pöytäsuola, saattavat vaurioittaa vedenpehmennintä.

Lisää suolaa ennen täydellisen pesuohjelman (ei pelkän huuhtelun) käynnistämistä. Näin estetään, että suolakiteet tai täytön aikana muodostuneet suolatipat eivät ruostuta konetta.

Näin lisäät vedenpehmennyssuolaa:

1. Vedä alakori pois ja kierrä suolasäiliön korkki auki.
2. Kaada säiliöön vettä noin litran verran tai kunnes säiliö on täynnä (vain ensimmäisen suolantäytön yhteydessä).
3. Lisää säiliöön vedenpehmennyssuolaa koneen mukana toimitetun suppilon avulla, kunnes säiliö on täynnä n. 2 kg).
   Tässä vaiheessa säiliöstä saattaa nousta vettä pois, mutta se on täysin normaalia, eikä siitä tarvitse välittää.
4. Aseta korkki takaisin paikalleen varmistettuasi ensin, ettei kierteissä tai tiivisteessä ole suolan jäännöksiä.
5. Ruuvaa korkki tiukasti kiinni ja työnnä alakori paikalleen.

Huuhtelukirkasteainesäiliön täyttö

Huuhtelukirkasteaineen käyttö takaa kirkkaat lasit ja tehostaa kuivausta, se annostuu automaattisesti viimeisen huuhtelukerran aikana. Luukun sisään sijoitettuun säiliöön mahtuu noin 110 ml kirkastetta, joka säädöstä riippuen riittää 16...40 pesukertaan.

Näin lisäät huuhtelukirkasteainetta:

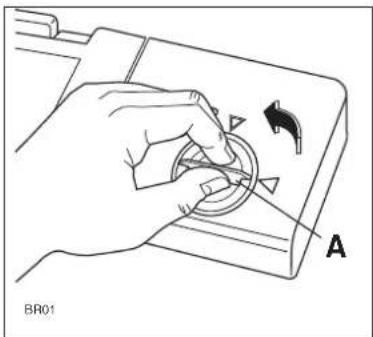

1. Avaa huuhtelukirkasteainesäiliö kääntämällä korkkia (A) vastapäivään.
2. Lisää kirkastetta, kunnes säiliö on aivan täynnä (n. 110 ml). Osoitin (B) on tumma.
3. Kun osoittimen (B) näyttö tulee vaaleaksi, täytä säiliö uudestaan.

Kierrä korkki tiiviisti kiinni.

Huuhtelukirkasteainesäiliöön ei saa kaataa nestemäistä pesuainetta. Jotta seuraavassa pesussa ei turhaan synny vaahtoa, kuivaa huolellisesti täyttöaukon viereen valunut neste pois.

Huuhtelukirkasteaineen annostus

Huuhtelukirkasteaineen määrää voidaan säätää, jotta kuivaustulos olisi paras mahdollinen. Kuusiasentoinen säätö on täyttöaukon sisällä (C) (asento 1 vastaa pienintä, asento 6 suurinta mahdollista kerta-annosta). Käytä ensin asentoa 3, ja suurenna annosta vähitellen, mikäli kuivissa astioissa ilmenee vesi- tai kalkkitahroja. Annosta on vastaavasti pienennettävä, mikäli kuivissa astioissa on tahmeita, vaaleita juovia.

Pesuaineen annostus

Käytä ainoastaan astianpesukonekäyttöön tarkoitettuja pesuaineita.

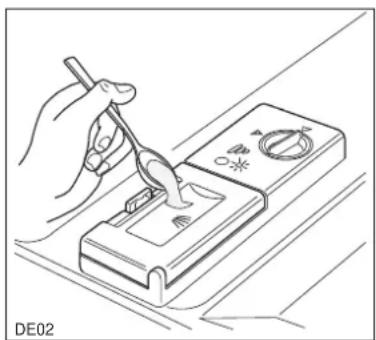

Näin lisäät pesuainetta:

1. Avaa lokero painamalla kevyesti lukitusvipua (D) taaksepäin.
2. Kaada lokeroon pesuainetta. Astianpesuaineen annostusmäärä riippuu astioiden likaisuudesta ja pestävistä astiatyypeistä. Suosittelemme ohjelmataulukossa mainittuja pesuainemääriä. Koska eri pesuaineiden välillä on eroja, on suositeltavaa tutustua pesuainevalmistajan pakkauksessa antamiin ohjeisiin.

On muistettava, että liian pieni pesuainemäärä antaa huonon pesutuloksen. Vastaavasti liian suuri pesuainemäärä ei paranna pesutulosta ja on täysin turhaa. Noudattamalla tarkoin pesuaineen annostusohjeita vähennät myös luontoon kohdistuvaa kuormitusta.

Lokerossa on kaksi täyttömerkkiä annostelun helpottamiseksi:

• MIN = 15 ml

• MAX = 30 ml

• Sulje kansi.

• Jos ohjelma sisältää esipesun, kaada lisäksi lokeron kannen syvennykseen esipesuun tarvittava määrä pesuainetta.

Fosfaatittomat, entsyymejä sisältävät pesuaineet

Uudenaikaisissa, lievästi emäksisissä tiivistepesuaineissa ympäristölle haitalliset ainesosat on korvattu luonnonmukaisilla entsyymeillä ja muilla biologisesti paremmin hajoavilla aineilla. Lisäksi nämä uudet tiivistepesuaineet ovat yleensä fosfaatittomia. Uudet pesuaineet reagoivat veden kovuuteen voimakkaammin kuin perinteiset pesuaineet. Uusien pesuaineiden käyttö on kuitenkin suositeltavaa niiden ympäristöystävällisyyden vuoksi. Näin ollen käytettäessä uusia pesuaineita vedenpehmentimeen pitäisi lisätä vedenpehmennyssuolaa valkoisten kalkkitahrojen välttämiseksi astioissa ja koneen sisäosissa. Suolaa tulee lisätä, vaikka veden kovuus olisikin vain 4°dH.

Poista astioista ennen koneeseen asettamista kaikki ruuantähteet, jotka voisivat tukkia suotimet ja siten huonontaa pesutulosta.

Älä laita koneeseen niin pieniä esineitä, että ne mahtuvat tippumaan korien väleistä.

Avaa luukku ja vedä korit ulos astioiden asettamista varten.

Alakori

Alakori on tarkoitettu kansille, kattiloille, lautasille (halkaisija enint. 27 cm), salaattikulhoille ja aterimille.

Aseta tarjoiluvadit ja isot kannet pitkin korin reunoja siten, että yläsuihkuvarsi voi pyöriä esteettä.

Alakorin kaksi takimmaista lautastukitelinettä voidaan laskea alas, kun tarvitaan tilaa padoille, pannuille tai kulhoille.

Lautastukien laskeminen:

Vedä lautastukia kevyesti ylöspäin ja laske alas (ks. kuva).

Lautastukia takaisin nostettaessa riittää, kun vedät ne pystysuoraan asentoon.

Ruokailuvälinekori

Pitkäteräiset veitset saattavat pystyyn asetettuina olla vaarallisia.

Pitkät ja/tai terävät esineet, kuten paistiveitset, tulee asettaa pitkittäin yläkoriin.

Ole varovainen konetta täyttäessäsi ja tyhjentäessäsi, mikäli astioiden joukossa on teräviä esineitä, kuten veitsiä.

Ruokailuvälineet tulee asettaa niille tarkoitettuun erilliseen koriin kädensijat alaspäin.

Jos ruokailuvälineet kuitenkin näin asetettuina tulevat ulos korin pohjan väleistä ja estävät alemman suihkutusvarren pyörimisen, on ne silloin asetettava kädensijat ylöspäin.

Lusikat on sijoitettava siten, etteivät ne mene korissa sisäkkäin.

Teelusikoille on omat syvennykset ruokailuvälinekorin kahvassa.

Ruokailuvälinekoria voidaan tarpeen mukaan siirtää sivusuunnassa sekä oikealle että vasemmalle alakorissa.

Yläkori on tarkoitettu lautasille, joiden halkaisija on enint. 24 cm, salaattikulhoille, kupeille ja juomalaseille. Jalalliset lasit voit sijoittaa jalka ylöspäin kuppitelineille.

Aseta kevyet astiat (esim. muovikulhot) yläkoriin ja varmista, etteivät ne pääse liikkumaan.

Varmista ennen luukun sulkemista, että molemmat suihkuvarret pääsevät pyörimään esteettä.

Yläkorin korkeuden säätäminen

Suuret lautaset (halkaisija 27...31 cm) voi sijoittaa alakoriin. Nosta yläkori ensin korkeammalle seuraavasti.

Jotta seurravien toimenpiteiden suorittaminen olisi helpompaa, täytä yläkori vasta sen korkeuden säädön jälkeen.

Nosta kori korkeammalle seuraavasti:

1. Vedä koria ulospäin, kunnes se pysähtyy.
2. Nosta koria varovaisesti ylöspäin (asento A).
3. Vedä sitä kevyesti alaspäin (asento B).

Kun yläkori on yläasennossa, siihen voidaan sijoittaa lautasia, joiden halkaisija on enintään 20 cm. Lisäksi et voi käyttää nostettuja kuppitelineitä.

Laske kori alkuperäiseen asentoonsa seuraavasti:

1. Nosta koria varovaisesti ylöspäin (asento A) ja työnnä sitä sitten alaspäin (asento C).

Sulje koneen luukku aina, kun olet täyttänyt sen. Avonainen luukku saattaa aiheuttaa vaaratilanteen.

Näin säästät energiaa

Laita astiat koneeseen heti ruokailun jälkeen, älä käynnistä pesua, ennen kuin astianpesukone on aivan täynnä.

Esipesuohjelmalla (ks. ohjelmataulukko) estetään mahdollisten ruoantähteiden kiinnittyminen astioihin (ennen varsinaisen pesuohjelman käynnistystä).

Älä huuhtele astioita juoksevalla vedellä.

Valitse Säästöohjelma, mikäli astiat eivät ole kovin likaisia (ks. ohjelmataulukko).

Näin saat parhaan pesutuloksen

Poista astioista ruuantähteet ja liota erittäin likaisia patoja ja pannuja ennen koneeseen laittamista.

Kattilat, kupit ja lasit on aina sijoitettava ylösalaisin.

Kaarevapintaiset astiat on sijoitettava siten, että vesi pääsee valumaan pois.

Sijoita pestävät astiat siten, etteivät ne kosketa toisiaan.

Kuivaustulos paranee, jos astianpesukoneen luukku avataan 15-30 minuutiksi heti pesuohjelman päätyttyä.

Odota pesuohjelman päätyttyä ennen koneen tyhjentämistä. Tällöin astiat ehtivät viiletä hieman, ja kuivumistuloskin paranee.

Tyhjennä ensin alakori ja vasta sitten yläkori. Tällöin yläkorista ei pääse tippumaan vettä alakorin astioiden päälle.

Seuraavanlaisia astioita ei saa pestä astianpesukoneessa (ellei astian myyjä nimenomaan toisin mainitse):

• ruokailuvälineitä, joissa on puinen tai sarvesta tehty kädensija tai liimattuja osia
• pronssisia ruokailuvälineitä
• kattiloita, joissa on puinen varsi
• alumiinisia astioita
• kristallia
• lyijytettyä lasia
• muoviastioita
• antiikkiposliinia tai haurasta koristeposliinia

Tietynlaisten koristemaalausten väri saattaa muuttua, jos astia pestään astianpesukoneessa.

Kristalli- ja muoviastiat on pestävä käsin, ellei niiden konepestävyyttä ole erikseen taattu.

Tietyntyppinen lasi saattaa muuttua himmeäksi useiden konepesujen jälkeen.

Hopeiset ja ruostumattomasta teräksestä valmistetut ruokailuvälineet saattavat yhdessä aiheuttaa eräänlaisen kemiallisen reaktion, joten pese ne varmuuden vuoksi erillään.

Rauta- ja valurauta-astiat saattavat jättää muihin astioihin ruostetta ja tahroja.

Alumiinilla on taipumus mustua, kun taas tina, kupari ja messinki värjäytyvät.

Jos et ole varma, tarkista astian konepestävyys valmistajalta.

i Varmista uusia astioita ostaessasi, että ne ovat konepestäviä.

Pesuohjelmat

Ohjelma	Likaisuusaste ja astiatyyppi	Ohjelman aloituskohta	Käytettävät painikkeet	Pesuaineen määrä		Ohjelman kuvaus
				lokerossa	kannessa
Esipesu	VajaatäyttöVarsinainen pesu tapahtuumyöhemmin.Ohjelmassa ei tarvita pesuainetta.	1	Virtakytkin	/	/	1 kylmä huuhtelu (tällä estetään ruoantähteiden kiinnittyminen astioihin)
65° Tehopesu + Esipesu	Normaalisti likaantunut.Astiastot, ruokailuvälineet, padat ja kattilat	2	Virtakytkin	25 g 5 g		Esipesu kylmällä vedellä Pesu 65 asteessa 1 kylmä huuhtelu 1 lämmin huuhtelu Lämmin kuivaus
65° Normaalipesu	Kevyesti likaantunut.Astiastot, ruokailuvälineet	3	Virtakytkin	25 g /		Pesu 65 asteessa 1 kylmä huuhtelu 1 lämmin huuhtelu Lämmin kuivaus
55° Säästöpesu + esipesu	Normaalisti likaantunut.Astiastot, ruokailuvälineet	2	D 55° D 65° Virtakytkin	25 g 5 g		Esipesu kylmällä vedellä Pesu 55 asteessa 1 kylmä huuhtelu 1 lämmin huuhtelu Lämmin kuivaus
* 55° Pikapesu	Kevyesti likaantunut.Astiastot, ruokailuvälineet	4	D 55° D 65° Virtakytkin	25 g /		Pesu 55 asteessa 1 kylmä huuhtelu 1 lämmin huuhtelu

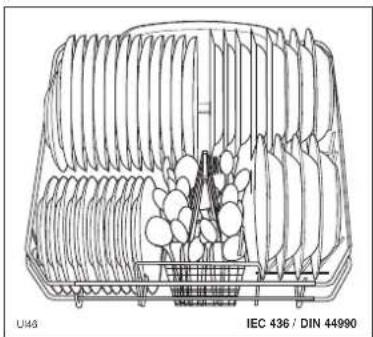

Standardin IEC 436 / DIN 44990 mukainen testausohjelma

• Ohjelma "65° Tehopesu + esipesu", pesuainetyypillä A
• Pesu vakioastioilla: 12 hengen astiat
• Huuhteluaineen annostelunvalitsimen asento 3
• Pesuaineen suositeltava määrä: 25 g lokerossa, 5 g lokeron kannessa

* Tämän erikoisohjelman avulla voidaan pestä täysi koneellinen kevyesti likaisia astioita (ei kuitenkaan patoja, kattiloita yms.) nopeasti (n. 40 min.), kun niitä tarvitaan kiireesti uudelleen.

Työvaiheet

1. Tarkista suotimet.

Varmista, että suotimet ovat puhtaat ja kunnolla paikoillaan (ks. puhdistusohjeet seuraavalla sivulla).

2. Tarkista, että

huuhtelukirkastetta ja suolaa on riittävästi.

3. Laita astiat koneeseen.

Poista astioista ruuantähteet.

Vedä alakori ulos ja sijoita siihen kattilat, lautaset, ruokailuvälineet.

Työnnä korit paikoilleen.

4. Tarkista, että suihkuvarret

pääsevät pyörimään esteettä.

5. Annostele pesuaine.

Lisää lokeroon tarvittava määrä pesuainetta "Pesuohjelmat"-taulukon avulla.

6. Sulje pesuainelokeron kansi.

7. Sulje astianpesukoneen

luukku.

8. Valitse ohjelma.

Käännä ohjelmanvalitsinta myötäpäivään, kunnes haluamasi ohjelman numero on ohjelmanosoittimen kohdalla.

Valitse tarvittaessa pääpesussa käytettävän veden lämpötila "Pesuohjelmat"-taulukon ohjeiden mukaan (ks. taulukon kohta "Käytettävät painikkeet").

9. Käynnistä ohjelma.

Paina virtakytkintä.

Merkkivalo syttyy ja kone käynnistyy.

Voit keskeyttää pesuohjelman missä vaiheessa tahansa painamalla virtakytkintä uudelleen.

Kone käynnistetään jälleen painamalla samaa painiketta, minkä jälkeen ohjelma käynnistyy samasta kohdasta, mihin se keskeytettiin.

10. Pesuohjelman loputtua.

Astianpesukone pysähtyy automaattisesti pesuohjelman loputtua.

Merkkivalo palaa, kunnes virtakytkintä painetaan.

11. Kytke virta pois astianpesukoneesta.

Kytke virta pois koneesta painamalla virtakytkintä. Avaa luukku ja odota muutama minuutti ennen kuin otat astiat ulos. Näin ne kuivuvat mahdollisimman tehokkaasti. Lisäksi vältät polttamasta sormiasi.

Ohjelman päätyttyä sulje vesihana ja irrota pistoke pistorasiasta.

Luukkua ei saa avata koneen ollessa käynnissä. Jos se kuitenkin avataan, pysäyttää turvakatkaisin koneen.

Jos sinun on avattava luukku koneen ollessa käynnissä, on aina pysäytettävä kone ensin painamalla virtakytkintä.

Älä avaa astianpesukoneen luukkua pesuohjelman ollessa lämmitys- tai pesuvaiheessa, jottei kuumaa vettä pääse ulos koneesta.

Ole varovainen avatessasi astianpesukoneen luukkua heti ohjelman päätyttyä, sillä koneen sisältä saattaa tulla kuumaa höyryä.

Hoito ja puhdistus

Sisäosien puhdistaminen

Luukkua ympäröivät tiivisteet ja pesuainelokero sekä huuhtelukirkasteainesäiliö on puhdistettava säännöllisin väliajoin kostealla rievulla.

Suositamme, että peset koneen 3 kuukauden välein käyttäen Normaalipesu 65°C-ohjelmaa. Annostele konetiskiaine ja pese ilman astioita.

Keskisuotimen puhdistaminen

(jokaisen pesun jälkeen)

Keskisuotimeen (A) saattaa kerääntyä ruuantähteitä, jotka on poistettava huuhtomalla suodin juoksevalla vedellä.

Keskisuotimen irrottaminen:

Poista keskisuodin nostamalla kahvasta. (Katso kuva.)

Laita suodin puhdistamisen jälkeen takaisin paikalleen työntämällä se alkuperäiseen asentoonsa, kunnes se lukittuu.

Karkeasuotimen puhdistaminen

(joka toinen kuukausi)

Puhdista karkeasuodin (B) kummaltakin puolelta harjalla juoksevan veden alla.

Karkeasuotimen irrottaminen:

1. Irrota suihkuvarsi vetämällä sitä ylöspäin.
2. Kierrä tappia (C) vastapäivään 90° ja nosta suodin irti.
3. Suodin asetetaan takaisin paikalleen samalla tavoin, mutta päinvastaisessa järjestyksessä.
4. Tarkista, että suodin on oikein paikallaan (= keskisuotimen kahva kohti astianpesukoneen etupuolta).

Astianpesukonetta ei saa käyttää ilman suotimia.

Jos suotimet on sijoitettu väärin, jää pesutulos huonoksi.

Suotimien puhdistus on tärkeää koneen oikean toiminnan takaamiseksi.

Ulkoisten pintojen puhdistaminen

Puhdista koneen ulkopinnat ja ohjauspaneeli kostealla ja pehmeällä rievulla. Käytä tarvittaessa neutraalia puhdistusainetta. Älä koskaan käytä hankausaineita, hankaussieniä tai liuotteita (asetonia, trikloroeteeniä tms.).

Ennen koneen pitkää käyttötaukoa

Jollei konetta käytetä pitkään aikaan, suosittelemme seuraavia toimenpiteitä:

1. Irrota astianpesukoneen pistoke pistorasiasta ja sulje vesihana.
2. Täytä huuhtelukirkasteainesäiliö.
3. Jätä luukku raolleen, jottei koneen sisälle pääse muodostumaan epämiellyttäviä hajuja.
4. Pyyhi kone kostealla rievulla sisältä.

Suojeltava jäätymiseltä

Jos astianpesukone sijoitetaan tilaan, jossa lämpötila voi laskea alle 0°C, koneessa oleva vesi voi jäätyä ja vahingoittaa koneen osia.

Huom! Kone on tarkoitettu käytettäväksi ja säilytettäväksi normaalissa huonelämpötilassa. Valmistaja ei vastaa jäätymisvaurioista.

Koneen siirtäminen

Jos konetta siirretään esim. muutos yhteydessä, menettele seuraavasti:

1. Irrota astianpesukoneen pistoke pistorasiasta.
2. Sulje vesihana.
3. Irrota koneen vesiliitäntä.
4. Vedä kone letkuineen ulos asennussyvennyksestään.
   Konetta on kuljetettava pystyasennossa.

Jos koneesi ei toimi

Puutteellisen hoidon tai käyttövirheen takia voi syntyä ongelmia, joiden ratkaisuun ei tarvita huoltomiestä. Tutustu tarkoin allaolevaan ennen kuin kutsut huollon paikalle.

Ongelma Ratkaisu
Kone ei käynnisty	■ Luukkua ei ole suljettu oikein.■ Pistoke ei ole kunnolla pistorasiassa.■ Pistorasiassa ei ole virtaa (tarkista sulakkeet).
Koneeseen ei tule vettä	■ Tarkista, että vesihana on auki.■ Varmista, ettei vedenjakelua ole keskeytetty.■ Vedenottoletku saattaa olla litistynyt tai mutkalla.Suorista letku.■ Vedenottoletku saattaa olla tukossa.Sulje vesihana ja puhdista vedenottoletkun suodin.
Suotimet ovat tukossa	■ Puhdista suotimet (ks. kohta Hoito ja puhdistus)
Suihkuvarret eivät pyöri	■ Tarkista, että astiat eivät estä suihkuvarsia pyörimästä.
Kone ei poista vettä	■ Poistoletku saattaa olla litistynyt tai mutkalla.Suorista letku.■ Pesualtaan viemäri saattaa olla tukossa. Avaa tukos.■ Poistoletkun jatko-osa on liitetty väärin.(ks. Vedenpoistoletkun liitäntä)■ Seinäviemärissä ei ole ilmaväliä.
Kone pitää kovaa ääntä	■ Astiat on sijoitettu väärin. (ks. Koneen täyttäminen)■ Suihkuvarret osuvat astioihin.
Luukkua on vaikea saada kiinni	■ Tarkista, että kone on sijoitettu suoraan.
Huono pesutulos	■ Korit ovat liian täynnä.■ Astioita ei ole asteltu koreihin oikein.■ Suihkuvarret eivät pyöri.■ Suihkuvarsien suuttimet ovat tukossa.■ Suotimet ovat tukossa.■ Suotimet eivät ole kunnolla paikallaan.■ Pesuainetta on liian vähän tai se on vääräntyyppinen.■ Pesuaine on vanhaa tai se on kovettunut.■ Vedenpehmentimen korkki ei ole kunnolla kiinni.■ Onko pesuohjelma valittu likaisuusasteen mukaan.
Astioissa näkyy kalkkikerrostumia tai valkoisia täpliä	■ Koneessa ei ole kirkasteainetta tai sitä on käytetty liian vähän.■ Vedenpehmentimessä ei ole suolaa.
Astiat eivät ole aivan kuivat	■ Astiat ovat jääneet liian kauaksi aikaa koneeseen.

Jos et saa poistettua ongelmaa näiden tarkastusten avulla, ota yhteyttä lähimpään valtuutettuun huoltoliikkeeseen.

Muista mainita koneesi tuote- ja sarjanumero, jotka löytyvät luukun oikeaan reunaan kiinnitetystä arvokilvestä (ks. kuva).

Malli ....

Tuotenumero ....

Sarjanumero ....

Ostopäivä ....

Vuotosuoja

Tulvajärjestelmä katkaisee vedenoton vuodon sattuessa.

Järjestelmä on pesukoneen pohjaosassa ja toimii ainoastaan koneen ollessa käynnissä.

Ota yhteyttä lähimpään valtuutettuun huoltoliikkeeseen konetta uudelleen käyttöön otettaessa.

Huolto ja varaosat

Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi.

Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla

numeroon 9700-2662 (1,90 mk/min + ppm).

Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Huollosta ja varaosien myynnistä vastaa HUOLTOLUX, Porissa, puh. [phone].

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0600-90699 (62 p/min + ppm).

Takuu

Tuotteella on yhden (1) vuoden takuu.

Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjälikkeestä tai maahantuojalta.

Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Ruotsissa ovat voimassa Konsumentköp EHL ja muut EHL määräykset.

Korvaus huollosta voidaan periä myös takuuaikana:

* aiheettomasta valituksesta
* ellei käyttöohjetta ole noudatettu.

EU-maat

Laitteella on käyttömaan lainsäädännön mukainen takuu.

Kuljetusvauriot

Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa.

Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjälikkeelle.

Asentaminen

Koneen asennuksen yhteydessä suoritettavat sähköasennukset on annettava valtuutetun sähköasentajan tehtäväksi.

Koneen asennuksen yhteydessä suoritettavat LVI-työt on annettava valtuutetun LVI-asentajan tehtäväksi.

Tekniset tiedot

MITAT Leveys 59,6 cm	Korkeus 81,8 - 87,8 cmMaks. syvyys 56,5 cmMaks. syvyys luukku auki 111,4 cm
SÄHKÖLIITÄNTÄ Jännite (50 Hz) 230 V - 50 Hz KIERTOVESIPUMPPU 200 W LÄMMITYSVASTUS 2100 W KOKONAISTEHO 2300 W
VEDENPAINE Min. 50 kPa (0,5 bar)	Maks. 800 kPa (8 bar)
KAPASITEETTI(IEC-standardi, astiastojen määrä) 12
KULUTUS	Vesi Sähkö	20 l1.5 kW/h

Vesiliitäntä

Koneen voi kytkeä joko lämmin- (maks. 60°C) tai kylmävesiverkkoon.

Suositamme kylmän veden käyttöä, koska lämminvesiliitäntä ei mahdollisesti riitä pesemään puhtaaksi likaisia astioita.

Lämminvesiliitäntä lyhentää ohjelman kestoaikaa. Vedenpaineen on seurattava teknisten tietojen yhteydessä ilmoitettuja arvoja, koska kone ei toimi oikein, jos paine ei ole oikea.

Oman alueesi vesijohtoverkon keskipaineen tietää paikallinen vesilaitos.

Tulovesiletkua voi kääntää oikealle tai vasemmalle asennuksen helpottamiseksi.

Kiinnitysrengas on sijoitettava oikein vuodon välttämiseksi.

Letkua ei saa taivuttaa tai litistää, koska veden virtausnopeus tällöin laskee.

Jos kone liitetään uuteen vesijohtoon tai johtoon, jota ei ole käytetty vähään aikaan, on veden annettava juosta jonkin aikaa ennen liitäntää. Tällöin hiekka tai ruoste ei pääse tukkimaan vesijohdon suodinta.

Jos haluat itse suorittaa liitännän, on koneen vedenottoletkun kiinnitysmutteri kiinnitettävä 3/4" kierteeseen tai erityiseen pikaliitäntähanaan.

Muista tarkistaa liitosten vedenpitävyys.

Vedenpoistoletkun liitäntä

Vedenpoistoletku voidaan liittää:

1. pesualtaan viemäröintikalusteeseen, jolloin poistoletku on ensin tuotava työtason korkeudelle ja kiinnitettävä siihen.
2. seinässä olevaan viemäriin, jossa on ilmaväli ja jonka sisähalkaisija on vähintään 4 cm.

Poistoliitännän on oltava 30 cm:n ja enintään 100 cm:n korkeudella lattiasta.

Letku voidaan johtaa joko oikealle tai vasemmalle.

Letkua ei saa taivuttaa tai litistää, koska tämä häiritsee veden poistumista tai voi tukkia letkun.

Letkua saa pidentää enintään 2 m ja pidennysletkun sisähalkaisijan tulee olla yhtä suuri kuin pesukoneen tyhjennysletkussa.

Mahdollisten liitososien sisähalkaisijan on myös oltava yhtä suuri kuin tyhjennysletkussa.

Muista tarkistaa liitosten vedenpitävyys.

Keittiöaltaan tulppa ei saa olla kiinni koneen vedenpoiston aikana, koska silloin vesi saattaa valua takaisin koneeseen.

Sähköliitäntä

Varmista ennen astianpesukoneen pistokkeen kytkemistä pistorasiaan, että:

1. verkkojännite vastaa koneen teknisissä tiedoissa mainittua jännitettä ja että
2. sulakkeet, paikallinen sähköverkko että pistorasia kestävät koneen enimmäiskuormituksen.

Koneen saa liittää vain maadoitettuun pistorasiaan ja sähköliitännän pitää olla voimassaolevien sähköturvallisuusmääräysten mukainen.

Koneen valmistaja ei vastaa vahingoista, jotka aiheutuvat yllä mainittujen varotoimenpiteiden laiminlyömisestä.

CE Kone täyttää seuraavien direktiivien vaatimukset: - 19.2.73 annettu pienjännitedirektiivi 73/23 ja sen muutokset - 3.5.89 annettu EMC-direktiivi 89/336 ja sen muutokset

Asentaminen työtason alle

Tämä astianpesukone on suunniteltu sijoitettavaksi tiskipöydän tai työtason alle.

Kaaviokuvan osoittamien syvyysmittojen noudattaminen on erittäin tärkeää.

Astianpesukone ei tarvitse erillisiä tuuletusaukkoja. Vain vedenotto- ja poistoletkun sekä sähköjohdon läpivientiä varten tarvitaan aukko.

Kalusteen korkeus voi olla 820 - 880 mm, koska astianpesukoneessa on säädettävät jalat (maks. 60 mm).

Astianpesukoneen yläkannen ja työtason väliin pitää jättää 2 mm tyhjää tilaa.

Koneen korkeuden säätäminen

Korkeus säädetään seuraavasti:

1. Löysää tai kiristä etujalkoja.
2. Jotta voit säätää takajalkaa, poista ensin sokkelilevy ruuvaamalla irti ruuvit. Voit tämän jälkeen säätää takajalkaa ruuvaamalla etulevyn keskellä olevaa ruuvia vasemmalle tai oikealle. Kiinnitä sokkelilevy takaisin paikalleen ruuvaamalla ruuvit.

Koneen siirtämisen helpottamiseksi mukana toimitetaan takajalan alle asetettava suojapala.

Paina suojapala jalkaan kiinni.

Suojapalaa voidaan tarvittaessa pienentää murtamalla se merkityistä kohdista.

Oikea tasapaino takaa luukun oikean ja tiiviin sulkeutumisen. Kun laite on tasapainotettu oikein, luukku ei osu kummallakaan puolella oleviin kaappeihin.

Jos luukku ei sulkeudu kunnolla, löysää tai kiristä jalkaa kunnes kone on tasapainossa.

Kiinnittäminen keittiökalusteisiin

Estääksesi astianpesukonetta kaatumasta, on varmistettava, että se on kiinnitetty joko työtasoon tai keittiökalusteisiin käyttämällä astianpesukoneen mukana tulleita kiinnikkeitä. Aseta kiinnikkeet koneen etuosassa oleviin reikiin kuvan osoittamalla tavalla. Varmista kiinnitys keittiökalusteisiin joko koneen yläosasta tai sivuista käyttämällä 3,5x16 mm ruuveilla.

Kone on aina kiinnitettävä työtasoon koneen yläosasta mukana tulevilla kiinnikkeillä. Tämän huomioitta jättäminen saattaa aiheuttaa henkilö- tai esinevahinkoja.

Astianpesukoneen vaaitus on tärkeää, jotta luukku sulkeutuisi täysin tiiviisti.

Kun kone on huolellisesti asetettu vaakatasoon, luukku ei napsahda kiinni tasapainotus-kappaleeseen koneen kummallakaan puolella.

Koneen säätöjalkoja käännetään oikealle tai vasemmalle, kunnes kone seisoo täysin vaakasuorassa.

Koneen pohjaosaan mahdollisesti jäävä aukko voidaan peittää laskemalla säädettävää sokkelilevyä alemmaksi.
