KÄYTTÖOHJE RW6530 ROSENLEW

lue käyttöohje huolellisesti ja säilytä se myöhempää käyttöä varten.

Luovuta ohje tarvittaessa eteenpäin myös laitteen mahdolliselle uudelle omistajalle.

Tekstissä käytetään seuraavia symboleja:

Turvaohjeet

Varoitus! Henkilöturvaohjeet.

Huomio! Laiteturvallisuutta koskevat ohjeet.

Käytännön ohjeet ja neuvot

Ympäristötietoja

Sisällys

Käyttöohje 4

Turvallisuus 4

Laitteen kuvaus....6

Käyttöpaneeli 6

Ennen käyttöönottoa 8

Vedenpehmentimen säätö 8

Vedenpehmennyssuolan lisääminen.... 10

Kirkasteainesäilion täyttö 11

Jokapäiväisessä käytössä 13

ruokailuvälineet ja astiat on lajiteltava erikseen 13

Yläkorin korkeuden säätäminen 16

Pesuaineen lisääminen 17

Kolmitoimipesuaineiden käyttö.... 18

Pesuohjelman valitseminen (ohjelmataulukko) 19

Pesuohjelman käynnistäminen 21

Ajastuksen säätö.... 21

Virran katkaisminen astianpesukoneesta 21

Huolto ja puhdistus.... 22

Mitä tehdä, jos.... 24

Pienten häiriöiden omatoiminen korjaaminen.... 24

Jos pesutulos ei tyydytä 26

Jätehuolto 27

Tekniset tiedot.... 27

Ohjeita testilaitoksille 28

Asennus- ja liitäntäohje 29

Turvaohjeet asennusta varten 29

Astianpesukoneen sijoittaminen paikalleen.... 30

Astianpesukoneen liitäntä 31

Takuu 34

Valtuutetut huoltoliikkeet.... 34

Huolto ja varaosat.... 35

Käyttöohje

Turvallisuus

Ennen käyttöönottoa

- Noudata "asennus- ja liitäntäohjeita".

Määräysten mukainen käyttö

• Astianpesukone on tarkoitettu vain kotitalousastioiden pesuun.
• Astianpesukoneelle ei saa tehdä minkäänlaisia muutostöitä.
• Käytä vain kotitaloustiskikoneelle sopivia vedenpehmennyssuoloja, konetiskiaineita ja kirkasteita.
• Älä laita astianpesukoneeseen minkäänlaisia liuottimia. Räjähdysvaara!

Lasten turvallisuus

• Pidä pakkauksen osat poissa lasten ulottuvilta. Tu- kehtumisvaara!
• Lapset eivät useinkaan ymmärrä sähkölaitteiden käyttöön liittyviä vaaroja. Älä jätä lapsia yksin astianpesukoneen läheisyyteen.
• Varmista, ettei lapsia eikä pieneläimiä kiipeä astianpesukoneen sisään. Hengenvaara!
• Pesuaineet voivat aiheuttaa syöpymävammoja silmiin, suuhun ja kurkkuun. Hengenvaara! Noudata pesu- ja puhdistusaineiden valmistajien antamia turvaohjeita.
• Astianpesukoneen vesi ei ole juomavettä. Syöpymävammojen vaara!

Yleiset turvaohjeet

• Astanpesukoneen korjaustyöt on annettava valtuutetun huoltoliikkeen tehtäväksi.
• Jos astianpesukonetta ei pitkään aikaan käytetä, virta tulee katkaista ja vesihana sulkea.
• Älä koskaan irrota pistoketta vetämällä johdosta, vaan aina itse pistokkeesta.
• Huolehdi siitä, että astianpesukoneen luukku on aina kiinni (paitsi likaisten astioiden laittamisen ja puhtaiden astioiden poistamisen aikana). Näin kukaan ei pääse kompastumaan ja loukkaamaan itseään avoinna olevaan luukkuun.
• Älä nojaa avattuun luukkuun äläkä istu sen päällä.

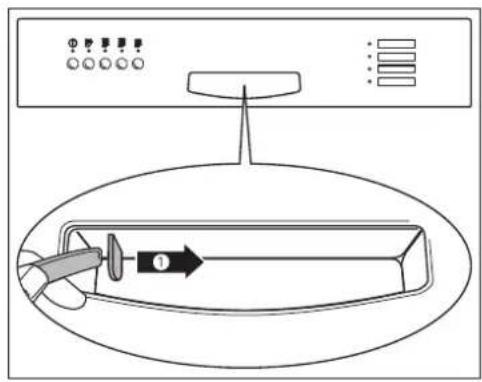

Astianpesukoneen luukun lukitus

Astianpesukoneen luukussa on lukko, joka estää lapsia avaamasta luukkua vahingossa.

Lukko kytketään toimintaan seuraavasti:

1. Luukun kahvan vasemmalla puolella on vipu (1). Voit estää astianpesukoneen luukun avaamisen vahingossa siirtämällä vipua oikealle (esim. lusikan varrella).

2. Kun lukko on kytketty toimintaan, astianpesukoneen luukku avataan seuraavasti

-siirrä ensin luukun kahvaa vasemmalle (2), kunnes tunnet hieman vastusta.

-paina luukun kahvaa sen jälkeen ylöspäin (3) / eteenpäin.

3.Astianpesukoneen lukitus vapautetaan työntämällä vipu sormella kokonaan vasemmalle.

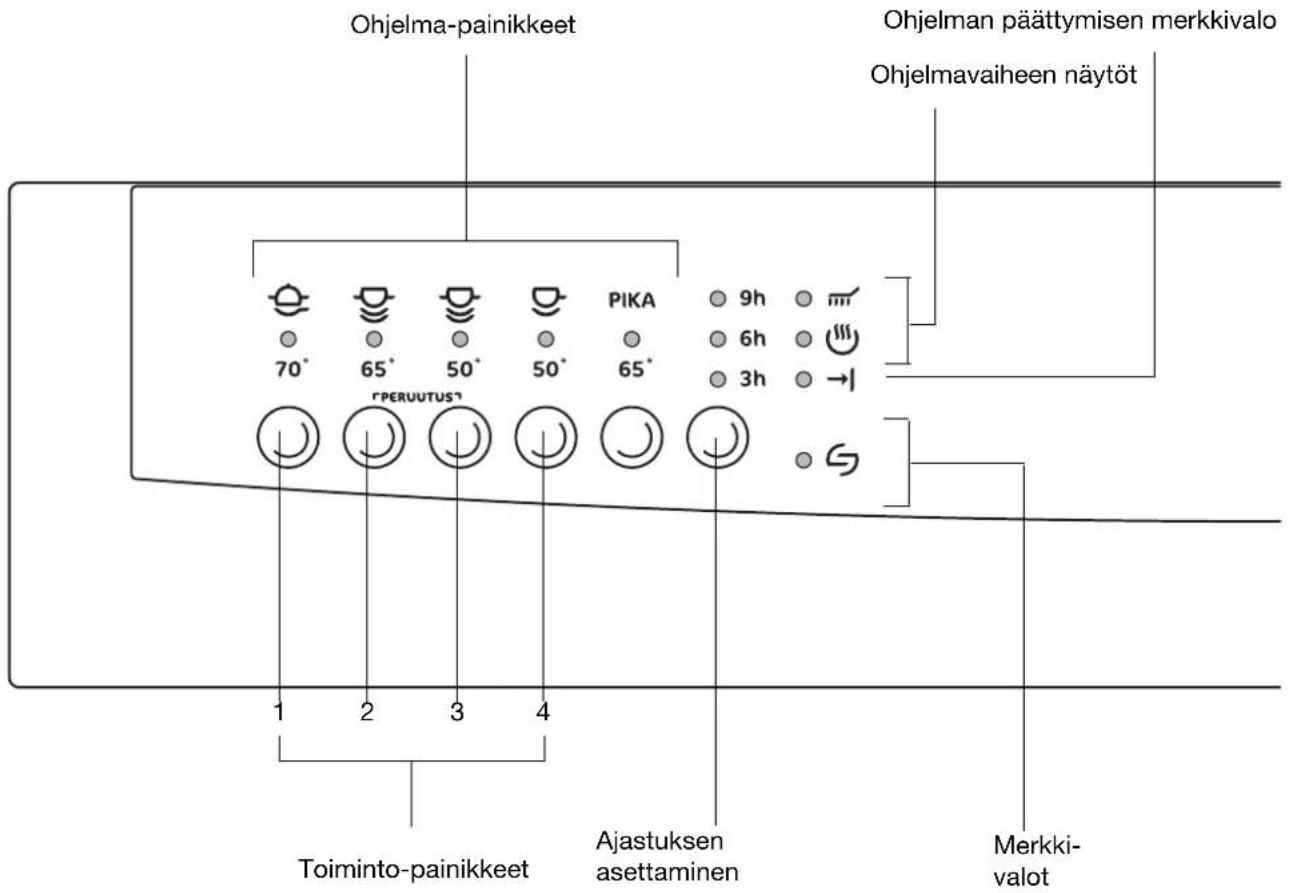

Käyttöpaneeli

VIRTA-/SEIS-painikkeella katkaistaan ja kytketään astianpesukoneen virta.

Ohjelmapainikkeilla valitaan haluttu pesuohjelma.

Toimintopainikkeet: Painikkeen osoittaman pesuohjelman lisäksi näiden painikkeiden avulla voidaan käyttää seuraavia toimintoja:

Toimintopainike 1 Vedenpehmentimen säätö

Toimintopainike 2 - ei käytössä -

Toimintopainike 3 - ei käytössä -

Toimintopainike 4 - ei käytössä -

Ohjelmavaiheen näyttö: Ohjelmavaiheen näytössä palaa parhaillaan käynnissä olevan ohjelmavaiheen valo.

Merkkinäytöillä on seuraavat merkitykset:

1)	Vedenpehmennyssuolan täyttö

1) Nämä merkkivalot eivät pala pesuohjelman ollessa käynnissä.

Ennen käyttöönottoa

Jos haluat käyttää kolmitoimista 3 in1-pesuai-netta:

• Lue ensin Kappale "Kolmitoimisen 3 in1-pesuaineen käyttö".
• Älä lisää vedenpehmennyssuolaa äläkä kirkastetta.

Jollet käytä kolmitoimipesuainetta, ennen ensimmäistä käyttöönottoa:

1.säädä vedenpehmennin
2.lisää vedenpehmennyssuolaa
3.lisää kirkastetta

Vedenpehmentimen säätö

Vedenpehmennin tulee säätää mekaanisesti tai elektronisesti.

Jotta astioiden ja astianpesukoneen pinnoille ei muodostu kalkkikerrosta, astioiden pesussa on käytettävä pehmeää eli niukasti kalkkia sisältävää vettä. Vedenpehmennin tulee säätää taulukkoa noudattaen paikallisen veden kovuuden mukaisesti. Pyydä vesilaitokseltasi tie- toja siitä, kuinka kovaa käyttämäsi vesi on.

Astianpesukoneen virran tulee olla katkaistuna.

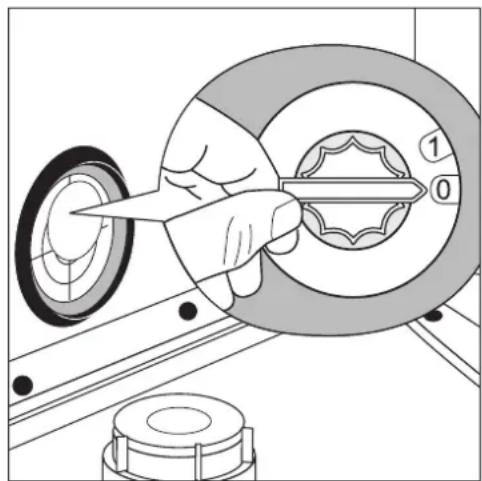

Mekaaninen säätö:

1. Avaa astianpesukoneen luukku.
   2.Ota alempi astiakori pois koneesta.
2. Käännä pesutilan oikealla puolella oleva kovuus- aluesäädin asentoon O tai 1 (ks. taulukkoa).

Elektroninen säätö:

1. Paina VIRTA/SEIS-painiketta.

Jos pesuohjelmapainikkeiden merkkivalot palavat, joku pesuohjelma on aktivoitu. Pesuohjelman valinta on tällöin peruutettava:

Paina toimintopainikkeita 2 ja 3 samanaikaisesti noin 2 sekunnin ajan.

Kaikki pesuohjelmapainikkeiden ylimääräiset merkkivalot sammuvat.

1. Paina samanaikaisesti toimintopainikkeita 2 ja 3 ja pidä niitä alaspainettuina.

Toimintopainikkeiden 1 - 3 merkkivalot vilkkuvat.

3. Paina toimintopainiketta 1.

Toimintopainikkeen 1 merkkivalo vilkkuu.

Samanaikaisesti vilkkuu pesuohjelman loppumisen merkkivalo:

-Pesuohjelman loppumisen merkkivalojen vilkkumisen lukumäärä vastaa asetettua kovuusastetta.

-Vilkkumerkkien sarja toistuu useita kertoja aina 3 sekunnin tauon jälkeen.

1. Kun toimintopainiketta 1 painetaan, kovuusaste nousee 1 yksikön.

(Poikkeus: kovuusasteen 10 jälkeen tulee kovuus-aste 1.)

5.Kun kovuusaste on valittu, paina VIRTA/SEIS-painiketta.

Kovuusaste tallentuu muistiin.

Jos veden kovuus säädetään elektronisesti arvoon "1", pehmennyssuolan merkkivalo sammuu.

Vedenkovuus Kovuusasteen			säätö		Vilkkumerkkienlukumäärä
^^1)	mmol/ I^2)	Alue me	kaaninen elektroninen
51 - 70	9,0 - 12,5	IV	1	10^3)	10
43 - 50	7,6 - 8,9			9	9
37 - 42	6,5 - 7,5			8	8
29 - 36	5,1 - 6,4			7	7
23 - 28	4,0 - 5,0		0*2 2	6	6
19 - 22	3,3 - 3,9	III		5	5
15 - 18	2,6 - 3,2			4*	4
11 - 14 1,9	- 2,5 II 3 3
4 - 10 0,7	- 1,8 I/II
alle 4	alle 0,7	I		1suolaa ei tarvita	1

1) (°d) saksalaista kovuusastetta, vedenkovuuden yksikkö
2) (mmol/l) millimoolia litraa kohti, kansainvälinen vedenkovuuden yksikkö
3) Tässä valinnassa ohjelman kesto voi pidentyä hieman.
*) tehdasasetus

Vedenpehmennyssuolan li- sääminen

Jotta vedenpehmennin pysyisi puhtaana kalkista, on käytettävä erityis- tä suolaa. Käytä vain kotitaloustiskikoneelle tarkoitettua pehmennys-suolaa.

Jollet käytä kolmitoimipesuainetta, lisää pehmennys-suolaa:

-Ennen astianpesukoneen ensimmäistä käyttökertaa.
-Kun käyttöpaneelin vedenpehmennyssuolan merkkivalo palaa.

1. Avaa luukku ja ota alakori ulos.
2. Kierrä vedenpehmennysainesäiliön kansi auki vastapäivään.
3. Vain ensimmäisen käyttöönoton yhteydessä:

Täytä suolasäiliö kokonaan vedellä.

4.Työnnä laitteen mukana toimitettu suppilo varastosäiliön aukkoon.

Lisää suolaa säiliöön, vetoisuus vaihtelee jyväkoon mukaan noin 1,0-1,5 kg. Älä täytä säiliötä liikaa.

Suolan valuminen täytettäessä reunojen yli ei sinänsä ole vaarallista.

5.Puhdista säiliön aukko suolajäämistä.
6.Sulje kansi myötäpäivään kiertämällä.
7. Jätä pesuohjelma käyntiin, kun olet lisännyt vedenpehmennyssuolaa. Näin huuhdotaan pois ylivuotanut suolavesi ja suolanjyvät.

Koska raekoot vaihtelevat, voi kestää tuntejakin, ennen kuin suola on liuennut veteen ja erikoissuolan merkkivalo sammuu uudestaan.

Kirkasteainesäiliön täyttö

Koska kirkasteaine auttaa pesuvettä poistumaan nopeammin, saadaan tahrattomia, loistavia astioita ja kirkkaita laseja.

Jollet käytä kolmitoimipesuainetta, lisää huuhtelukirkastetta:

-ennen astianpesukoneen ensimmäistä käyttökertaa.
-jos kirkastesäiliön päällä olevassa näyttöruudussa näkyy valaistun renkaan ympäröimä tumma piste. Jos kirkastesäiliössä on kirkastetta, näyttöruutu on kokonaan pimeänä.

Käytä vain astianpesukoneeseen tarkoitettua huuhtelu-kirkastetta, älä käytä muita nestemäisiä puhdistusaineita.

1.Avaa luukku.
Kirkasteainelokero on astianpesukoneen luukun si- säpuolella.
2. Paina kirkasteainelokeron vapautuspainiketta.
3.Avaa kansi.

1. Lisää kirkastetta hitaasti, kunnes päästään "max"-merkittyyn viivaan;
   se vastaa noin 140 ml:n täyttömäärää.
2. Paina kansi kiinni niin, että se naksahtaa.
3. Jos kirkastetta valuu yli tai ohi, pyyhi se pois liinalla. Muuten pestäessä muodostuu liikaa vaahtoa.

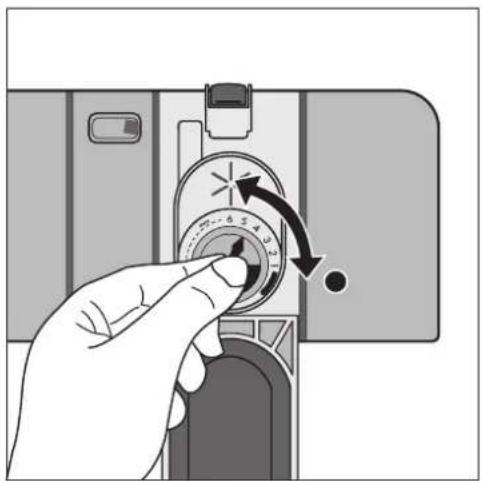

Kirkasteaineen annostelun säätö

Muuta annostelua vain siinä tapauksessa, että laseissa ja astioissa näkyy kuplia tai maitomaisia tahroja (tällöin annostelua on vähennettävä) tai vesipisaroiden kuivumisjälkiä (annostelua lisättävä). (Ks. lukua "Kun pesutulos ei ole tyydyttävä"). Annostelu on säädettävissä asteikolla 1-6. Tehtaalla annostelu on etukäteen säädetty arvoon "4".

1. Avaa astianpesukoneen luukku.
2. Paina kirkasteainelokeron vapautusnappulaa.
   3.Avaa kansi.
   4.Säädä annostelu.
3. Paina kansi kiinni niin, että se naksahtaa.
   6.Kun kirkasteaine on virrannut pois, pyyhi liinalla.

Jokapäiväisessä käytössä

ruokailuvälineet ja astiat on lajiteltava erikseen

Astianpesukoneessa ei saa puhdistaa pesusieniä, talouspyyhkeitä eikä muita vettä imeviä esineitä. Muovi- ja teflonpinnoitteiset astiat va-rastoivat vesipisaroita pitempään. Siksi tällaiset astiat kuivuvat hiukan huonommin kuin posliini ja ruostumaton teräs.

Astianpesukoneessa tiskattavaksi seuraavanlaiset ruokailuvälineet/astiat

eivät sovellu: soveltuvat ehdollisesti:

ruokailuvälineet, joissa on puu-, sarveis-, posliini- tai helmiäiskahvatlämpöä kestämättömät muoviosatvanhat ruokailuvälineet, joissa käytetty kitti ei kestä korkeita lämpötilojaliimaamalla kootut astiat tai ruokailuvälineettina- ja kupariesineetlyijypitoinen kristallilasiruostuvat teräsosatpuu-/leipälaudattaideteollisuuden tuotteet

Kiviastiat saa pestä astianpesukoneessa vain, jos valmistaja on nimenomaan sen sallinut.Lasituskoristelu voi haalistua, jos astiaa pestään koneellisesti kovin usein.Hopea- ja alumiiniosien väri muuttuu helposti pesun yhtey-dessä. Ruoanjätteet, kuten esim. munanvalkuainen, munankeltuainen tai sinappi voivat usein muuttaa hopean väriä tai tahrata sen. Hopea tulee siksi puhdistaa ensin ruoanjätteistä, jollei sitä pestä koneessa heti käytön jälkeen.Lasi voi samentua monen pesukerran jälkeen.

- Ennen astioiden lajittelua konepesuun tulee tehdä seuraavat toimet:

-poista karkeat ruoanjätteet.

-liota kattilat, joissa on pohjaanpalaneita ruoanjätteitä.

•Lajiteltaessa astiat ja ruokailuvälineet tulee ottaa huomioon seuraavaa:

-astiat ja ruokailuvälineet eivät saa häiritä suihkuvarsien kääntymistä.

-kulhot, kupit, lasit ym. tulee asettaa koneeseen alassuin, jotta niihin ei pääse kertymään vettä

-astiat ja ruokailuvälineet eivät saa olla toistensa sisällä eivätkä peittää toisiaan

-lasivaurioiden välttämiseksi lasit eivät saa olla kosketuksissa toisiinsa

-pieniä esineitä (esim. kansia) ei saa asettaa astia-koreihin, joiden läpi ne voivat pudota, vaan ne on sijoitettava ruokailuvälinekoriin.

Ruokailuvälineiden erotteleminen

Varoitus: Aseta terävät veitset ja teräväreunai-set ruokailuvälineet ruokailuvälineritilään tai yläkoriin. Näin vältät loukkaantumisen vaaran.

Näin varmistat, että kone huuhtelee kaikki ruokailuvälinekoriin asetetut ruokailuvälineet kunnolla:

1.aseta ristikkotuki ruokailu- välinekoriin

1. sijoita haarukat ja lusikat kahva alaspäin ruokailuvälinekoriin.

Kattilat, pannut, suuret lautaset

Suuret ja hyvin likaiset astiat on lajiteltava alakoriin (halkaisijaltaan 29 cm:n lautaset).

Jotta suuret astiat voitaisiin asettaa koneeseen helpommin, alakorin takaosan lautaskiinnikkeet voidaan kääntää sivuun ja alakorin ruokailuvälinekoria voidaan siirtää sivusuunnassa.

Pienet, herkästi rikkoutuvat astiat sekä pitkät, terävät ruokailuvälineet tulee lajitella yläkoriin.

- Järjestele astiat käännettävien kuppialustojen päälle ja alle niin, että pesuvesi osuu kaikkiin astioihin.

• Kuppialustat voidaan kääntää ylös korkeiden astioiden tieltä.
• Viini- ja konjakkilasit tulee asettaa nojalleen kuppi-alustojen loviin tai ripustaa niihin.

Yläkorin korkeuden säätäminen

	Astioiden suurin sallittu korkeus
	yläkorissa alakorissa
yläkori nostettuna 22 cm 30 cm
yläkori laskettuna 24 cm 29 cm

Korkeuden säätöä voi muuttaa silloinkin, kun koreissa on astioita.

Yläkorin nostaminen ja laskeminen

1. Vedä koko yläkori ulos.
   2.Nosta yläkoria niin pitkälle kuin se menee ja laske kori pystysuoraan alaspäin.

Yläkori asettuu ylä- tai ala-asentoon.

Pesuaineen lisääminen

Pesuaineet irrottavat astioiden ja ruokailuvälineiden lian.

Pesuaine tulee lisätä koneeseen ennen pesuohjelman käynnistämistä.

Käytä vain kotitaloustiskikoneille tarkoitettuja pesuaineita.

Pesuainelokero on luukun sisäpuolella.

1. Jos kansi on kiinni:

Paina vapautuspainiketta.

Kansi aukeaa.

1. Lisää pesuainetta pesuainekoteloon. Jauhemaisen pesu-aineen annostelua auttavat lokeroon merkityt viivat: "20/30" vastaa noin 20/30 millilitraa pesu-ainetta.

Noudata valmistajan annostelu- ja varastointisuosi-tuksia.

1. Käännä kansi takaisin paikalleen ja paina sitä kiinni naksahdukseen asti.

Jos astiat ovat hyvin likaisia, lisää puhdistusainetta myös sivulokeroon (1). Tämä osa puhdistusaineesta vaikuttaa jo esihuuhtelun aikana.

Matalaemäksiset konetiskiaineet

Nykyiset konetiskiaineet ovat lähes aina mata- laemäksisiä tablettimuotoisia tai jauhemaisia mata- laemäksisiä tiskiaineita, jotka sisältävät luonnon entsyymejä.

50 °C:n pesuohjelmat yhdessä matalaemäksi- sisten konetiskiaineiden kanssa vähentävät ympäristökuormitusta ja kohtelevat astioitakin hellävaraisemmin, sillä nämä pesuohjelmat on sovitettu tarkkaan vastaamaan matalaemäksi- sisten pesuaineiden sisältämien entsyymien likaa liuottavia ominaisuuksia. Siksi 50 °C:n pesuohjelmilla päästään yhdessä matalaemäksisisten puhdistusaineiden kanssa sa-moihin tuloksiin, joiden saavuttamiseksi olisi muuten pakko turvautua 65 °C:n ohjelmiin.

Pesuainetabletit

Eri valmistajien pesuainetabletit eivät välttämättä liukene veteen yhtä nopeasti. Siksi eräät pesuainetabletit eivät lyhyillä pesuohjelmilla välttämättä saavuta täyttä puhdistustehoaan. Valitse siksi tablettipesuaineille sellainen pesuohjelma, johon kuuluu myös esipesu.

Kolmitoimipesuaineiden käyttö

Näissä pesuaineissa on pesuaine, kirkastusaine ja veden-pehmennyssuola.

Kun käytät kolmitoimipesuaineita

1. Ei saa lisätä vedenpehmennyssuolaa eikä kirkas-tetta.
2. Säädä vedenpehmennin kovuusarvoon I.
   3.Säädä kirkasteen annostelu kohtaan 1.
   Lisää kolmitoimipesuaine puhdistusainesäiliöön ennen kuin käynnistät pesuohjelman.

Kun lakkaat käyttämästä kolmitoimipe-suaineita

Jos haluat luopua kolmitoimipesuaineen käytöstä, menettele seuraavasti:

• Täytä taas pehmennyssuolalle ja kirkasteaineelle tarkoitetut säiliöt.
• Säädä vedenpehmannin täysille ja aja koneella korkeintaan kolme normaalia pesukertaa ilman pestäviä astioita.
• Säädä sitten vedenpehmennin paikallisen kovuuden mukaiseen arvoon.

Kun käytät nelitoimipesuaineita

Käyttäessäsi nelivaikutteisia "4 in 1" -pesuaineita, joissa kolmivaikutteiseen "3 in 1" -formulaan on lisätty vielä lasiastioiden suoja-aine, noudata samoja ohjeita kuin "3 in 1" -pesuaineiden käytössä.

Pesuohjelman valitseminen (ohjelmataulukko)

Pesuohjelma^1)	Soveltuu seuraaviin tarkoituksiin:	Lika-tyyppi	Ohjelman kulku					Kulutus-arvot ^2)
			Esihuhtelu	Pesu	Vällhuhtelu	Kirkasteainhuhtelu	Kuivaus	Kesto (minuutteja)	Energia (kWh)	Vesi (litroja)
70^*	Ruokailu- ja keittoastiat	erittäin likaiset, kuivuneita, erityisesti valku-ais- ja tärkkelyspitoisia ruo-antähteitä	●	●	2 kertaa	●	●	120 - 130	1,85 - 2,05	22 - 24
65^*	Ruokailu- ja keittoastiat	normaalilikaiset kuivuneita ruoantähteitä	●	●	●	●	●	100 - 110	1,30 - 1,50	17 - 19
50^*	Ruokailu- ja keittoastiat	normaali- tai vähän likaiset astiat	-	●	●	●	●	75 - 85	1,10 - 1,20	10 - 12
50^*	Ruokailu- ja keittoastiat, lämpö-tilalle herkät astiat	normaalilikaiset	●	●	●	●	●	130 - 160	0,95 - 1,05	14 - 16
PIKA_4) 65^*	Ruokailuastiat, ei pannuja eikä katti-loita	vasta käytetyt, normaali- tai vähän likaiset astiat	-	●	-	●	-	30	0,8	9

1) Kaikissa *-tunnuksella merkityissä pesuohjelmissa lämpötila kohoaa kirkastushuuhtelun aikana 68 asteeseen 10 minuutin ajaksi. Tätä käytetään esim. tuttipullojen, muovisten leikkuulautojen tai hillopurkkien hygieeniseen puhdistamiseen.
2) Kulutusarvot on selvitetty normien mukaisissa olosuhteissa. Arvot voivat vaihdella astiakorien täytön mukaan. Käytännön käyttö- olosuhteissa saattaa siksi esiintyä poikkeamia näistä arvoista.
3) Testauslaitoksen käyttämä testiohjelma.
4) Tässä ohjelmassa astianpesukoneen saa täyttää vain puoliksi täyteen.

Ohjelman valinta

Jos astiat näyttävät tältä, valitse tehopesuohjelma.

normaali- tai energiansäästöohjelma.

lyhyt pesuohjelma (esim. 30 minuutin ohjelma).

Pesuohjelman käynnistä- minen

1. Tarkista, että suihkuvarret pystyvät kääntymään vapaasti.
   2.Käännä vesihana täysin auki.
   3.Sulje luukku.
2. Paina VIRTA/SEIS-painiketta.
3. Valitse haluttu ohjelma.
   Valitun ohjelman merkkivalo syttyy. Valittu pesuoh-jelma käynnistyy noin 3 sekunnin kuluttua.

Pesuohjelman keskeyttäminen tai lopettaminen

Älä keskeytä meneillään olevaa pesuohjelmaa, ellei se ole aivan välttämätöntä.

Pesuohjelman keskeyttäminen avaamalla astianpesukoneen luukun

Jos luukku avataan, koneesta saattaa tulla kuumaa höyryä. Palovammojen vaara!

1. Avaa luukku varovasti. Pesuohjelma pysähtyy.
2. Sulje luukku. Pesuohjelma jatkuu.

Pesuohjelman peruuttaminen

1. Paina toimintopainikkeita 2 ja 3 ja pidä niitä alaspainettuina.
   Käynnissä olevan pesuohjelman merkkivalo vilkkuu muutaman sekunnin ajan ja sammuu sitten.
2. Vapauta toimintopainikkeet. Pesuohjelma keskeytyy.
3. Jos haluat käynnistää uuden pesuohjelman, tarkista ensin, onko säiliössä konetiskiainetta.

Kun astianpesukoneesta katkaistaan virta, valitun pesuohjelman toiminta keskeytyy, muttei peruunnu. Kun virta palautetaan, pesuohjelma jatkuu siitä, mihin se jäi.

Ajastuksen säätö

Ajastuksella voit lykätä pesuohjelman alkua 3, 6 tai 9 tuntia eteenpäin.

1. Paina VIRTA/SEIS-painiketta.

2. Paina ajastuspainiketta, kunnes näytössä on tuntimäärä, jonka kuluttua astianpesukoneen halutaan käynnistyvän. Jos näytössä on esim. 6h, pesuohjelma käynnistyy 6 tunnin kuluttua.

3. Valitse pesuohjelma.

Valitun pesuohjelman sekä tuntimäärän merkkivalot palavat. Pesuohjelma käynnistyy automaattisesti ohjelmoidun ajan kuluttua.

Pesuohjelma käynnistyy automaattisesti ohjelmoidun ajan kuluttua.

Ajastuksen muuttaminen:

Jos pesuohjelma ei vielä ole käynnistynyt, voit painiketta painamalla muuttaa vielä ajastimen säätöä.

Ajastuksen poistaminen:

Paina ajastinpainiketta toistuvasti, kunnes mikään tuntimäärän merkkivaloista ei pala. Valittu pesuohjelma käynnistyy heti.

Pesuohjelman vaihtaminen

Voit vaihtaa pesuohjelman toiseen, jos ohjelma ei ole vielä käynnistynyt. Poista ensin pesuohjelma, säädä sitten ajastus uudelleen ja valitse lopuksi uusi pesuohjelma.

Virran katkaisminen asti- anpesukoneesta

Kytke virta pois astianpesukoneesta vasta, kun ohjelmavaiheen näytön LOPPU-merkkivalo palaa.

1. Paina VIRTA/SEIS-painiketta. Kaikki merkkivalot sammuvat.
   2.Sulje vesihana!

Avaa luukku varovasti, koneesta saattaa tulla kuumaa höyryä.

• Kuumat astiat voivat rikkoontua helposti, jos niihin kohdistuu iskuja. Anna siksi astioiden jäähtyä ennen koneen tyhjentämistä noin 15 minuuttia. Näin kuivaustuloskin paranee.
• Astiat kuivuvat nopeammin, jos luukku avataan hetkeksi kokonaan ja jätetään sitten hieman raolleen.

Astianpesukoneen tyhjentäminen

Luukun sisäpinnan ja pesutilan kosteus on normaalia.

- Tyhjennä ensin alakori ja sitten yläkori. Siten yläkorin astioihin jäänyt vesi ei tipu alakoriin.

Huolto ja puhdistus

Älä käytä huonekaluille tarkoitettuja hoitoainei- ta äläkä syövyttäviä puhdistusaineita.

• Puhdista astianpesukoneen käyttöpaneelin osat pehmeällä liinalla ja puhtaalla, lämpimällä vedellä.
• Tarkista säiliö, luukun tiivisteet ja syöttöveden siivilä (jos on) välillä likaantumisen varalta ja puhdista tarvittaessa.

Siivilöiden puhdistaminen

Siivilät tulee säännöllisesti tarkistaa ja puhdistaa. Likaantuneet siivilät heikentävät pesutuloksia.

1. Avaa luukku ja ota alakori ulos.

2. Käännä kahvaa noin ¼ kierrosta vastapäivään (A) ja ota siiviläjärjestelmä ulos (B).

3. Ota kiinni hienosiivilän (1) kahvasta ja vedä se pois mikrosuodattimesta (2).
   4.Puhdista kaikki siivilät perusteellisesti juoksevassa vedessä.

5.Irrota levysiivilä (3) pesutilan pohjasta ja puhdista se molemmilta puolilta perusteellisesti.
6.Aseta levysiivilä takaisin paikalleen.
7.Aseta hienosiivilä mikrosuodattimen sisään ja kiinnitä ne yhteen.
8.Aseta siiviläjärjestelmä paikalleen ja lukitse se kiinni kääntämällä kahvaa myötäpäivään pidäkkeen kohtaan asti. Levysiivilä ei saa pistää esiin pesutilan pohjasta.

Pesu ilman siivilöitä on ehdottomasti kielletty.

Suihkuvarsien suukappaleiden puhdistaminen

Tarkista säännöllisesti, etteivät suihkuvarsien suukappaleet ole tukossa. Jos ne vaativat puhdistusta, irrota suihkuvarsi paikaltaan ja puhdista terävällä esineellä (metallilanka tai neula). Viimeistele puhdistus voimakkaalla vesisuihkulla.

Älä vahingoita suukappaleaukkoa.

Yläosan suihkuvarsi

1. Käännä yläosan suihkuvartta voimakkaasti alaspäin, kun haluat irrottaa sen.

2. Puhdista suihkuvarsi.

3. Aseta puhdas suihkuvarsi vinosti takaisin liitoskappaleeseen: paina osia voimakkaasti yhteen, kunnes tunnet niiden kiinnittyvän.

1. Vedä alaosan suihkuvartta ylöspäin, kun haluat irrottaa sen.
   2.Puhdista suihkuvarsi.
   3.Kiinnitä suihkuvarsi takaisin liitoskappaleeseen ja paina voimakkaasti alaspäin, kunnes se loksahtaa paikoilleen.

Pienten häiriöiden omatoi- minen korjaaminen

Jos käytön aikana käyttöpaneelin merkkivalot vilkuvat tai palavat, katso jäljempänä olevasta taulukosta, miten häiriö voidaan korjata.

Kun olet poistanut 1- tai 2-rytmissä vilkkuvan ohjelmavaiheen näytön merkkivalon ilmaiseman häiriön, paina aloitetun pesuohjelman painiketta. Pesuohjelma jatkuu.

Muiden virheilmoitusten yhteydessä:

-Keskeytä pesuohjelma.

-Kytke laite pois toiminnasta ja uudelleen toimin- taan.

-Valitse pesuohjelma.

Jos virheilmoitus tulee uudelleen näkyviin, ota yhteys valtuutettuun huoltoliikkeeseen ja kerro, mikä virheilmoitus on kyseessä.

Häiriö Mahdollinen syy Korjaus
Valitun pesuohjelman ohjelmavai-heen näytössä vilkkuu valo ja pesuohjelman loppumisen merkkiva-lo vilkkuu 1-rytmissä lyhyttä merkki-valoa n. 3 sekunnin välein: (ongelmia vedentulossa)	Vesihana on tukossa tai kalkkeutu-nut.	Puhdista vesihana.
	Vesihana on kiinni. Avaa vesihana.
	Jos vedenottoletkun kierreliittimes-sä on siivilä, se voi olla tukkeutunut.	Puhdista kierreliittimen siivilä.
	Pesutilan pohjan siivilät ovat tukos-sa.	Keskeytä pesuohjelma (katso kappale: Pesuohjelman käyn-nistäminen), puhdista siivilät (katso kappale Siivilöiden puhdistaminen), käynnistä pesuohjelma sen jäl-keen uudelleen.
	Vedenottoletku on väärin asennettu.	Tarkista letkuliitäntä.
Valitun pesuohjelman ohjelmavai-heen näytössä vilkkuu valo ja pesuohjelman loppumisen merkkiva-lo vilkkuu 2-rytmissä lyhyttä peräk-käistä merkkivaloa.	Viemäri on tukossa. Puhdista viemäri.
	Vedenpoistoletku on väärin asennettu.	Tarkista letkuliitäntä.
Pesuohjelman loppumisen merkkivalo vilkkuu 3-rytmissä lyhyttä peräkkäis-tä merkkivaloa.	Vesiturvajärjestelmä on kytkeytynyt toimintaan.	Sulje vesihana ja ota yhteyttä valtuutettuun huoltolikkeeseen.
Ohjelma ei käynnisty.	Verkkopistoke ei ole seinässä.	Työnnä pistoke pistorasiaan.
	Sulake on palanut. Vaihda sulake.
	Jos astianpesukonemallissa on ajas-tintoiminto: Ajastimesta on valittu etukäteen käynnistysaika.	Jos astiat tulee pestä heti, pois-ta ajastin toiminnasta.
Pesutilassa on näkyviä ruosteläikkiä.	Pesutilan teräs on ruostumatonta te-rästä. Pesutilassa näkyvät ruoste-läiskät ovat peräisin koneen ulkopuolelta (vesijohdoista, kattilois-ta, ruokailuvälineistä ym.). Poista tällaiset läiskät tavallisella kaupasta saatavalla teräksen puhdistukseen tarkoitetulla aineella.	Pese vain konepesuun soveltu-via ruokailuvälineitä ja astioita.
Pesun yhteydessä kuuluu viheltävää ääntä.	Vihellys sinänsä on harmitonta.	Puhdista laite kaupasta saata-valla, astianpesukoneille tarkoi-tetulla kalkinpoistoaineella. Jos melua kuuluu vielä kalkin-poiston jälkeen, puhdista ruo-kailuvälineet ja astiat toisen merkkisellä puhdistusaineella.

Jos pesutulos ei tyydytä

Astiat eivät puhdistu.

• On valittu vääränlainen pesuohjelma.
• Astiat on lajiteltu niin, että pesuvesi ei ole päässyt kaikkiin astioihin. Astiakorit eivät saa olla liian täynnä.
• Pesutilan pohjan siivilöissä on likaa, tai ne on asennettu väärin.
• Ei ole käytetty oikeanlaista pesuainetta, tai annos-telu on jäänyt liian niukaksi.
• Jos astioissa on kalkkisaostumaa: Vedenpehmennyssuolan säiliö on tyhä, tai vedenpehmennin on säädetty väärin.
• Poistoletku on asetettu väärin.
• Pesuveden epäpuhtaudet voivat tukkia suihkuvar-sien suukappaleet. Suihkuvarret on mahdollista ir-rottaa kiinnikkeistään puhdistamisen ajaksi (katso kappale "Huolto ja puhdistus").

Astiat eivät kuivu eivätkä kiillä.

• On käytetty vääränlaista kirkastetta.
  •Kirkasteaineen säiliö on tyhjä.

Laseissa ja astioissa on juovia, raitoja, maitomaisia tahroja tai sinertävä kerros.

- Säädä kirkastetta annostelua pienemmälle.

Laseissa ja astioissa on kuivaneiden vesipisaroiden jälkiä.

• Säädä kirkastetta annostelua suuremmalle.
• Syynä voi olla pesuaine. Ota yhteyttä pesuaineen valmistajan asiakaspalveluun.

Lasi syöpynyt

- Ota yhteyttä pesuaineen valmistajan asiakaspalveluun.

Jätehuolto

Pakkausmateriaalit

Pakkausmateriaalit ovat ekologisesti kestäviä ja ne voidaan käyttää uudelleen. Muoviosat tunnistaa mm. merkinnöistä >PE<, >PS< jne. Toimita käytetyt pakkausmateriaalit niille varattuihin keräyspisteisiin ja noudata materiaali-merkinnöistä annettuja ohjeita.

Käytöstä poistettujen laitteiden hävittäminen

Symboli , joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen si- jaan luovutettava sopivaan sähkö- ja elektro- niikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja ter- veyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkem- pia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta tai liikkeestä, josta tuote on ostettu.

Varoitus! Kun kone on saavuttanut täyden käyttöikänsä, irrota johto seinästä. Leikkaa pois verkkojohto ja hävitä se pistokkeineen. Riko luukun lukko niin, ettei luukku enää sul- keudu. Tällöin lapset eivät enää voi lukita itse-ään hengenvaarallisesti koneen sisälle.

Tekniset tiedot

Kapasiteetti: 12 hengen astiasto sekä tarjoiluastiat
Sallittu vedenpaine: 1-10 bar (=10-100 N/cm ^2 = 0.1-1.0 MPa)
Sähköliitäntä: 230 V, 10 A, ks. myös astianpesukoneen luukun oikealla sisäreunalla olevaa tyyppikilpeä.
Kokonaisteho 2250 W
Kiinteästi asennettavat tai työtason alle sijoitettavat astianpesukoneet
Mitat: 820 - 880 x 596 x 570 (K x L x S millimetreinä)
enimmäispaino:	50 kg

Laite on yhteensopiva seuraavien EY-direktiivien kanssa:

-73/23/ETY, säädetty 19. helmikuuta 1973, pienjännitedirektiivi
-89/336/ETY, säädetty 3. toukokuuta 1989: EMC-direktiivi sellaisena kuin se on muutettuna direktiivillä 92/31/ETY
-93/68/ETY, säädetty 22. heinäkuuta 1993, CE-merkinnästä annettu direktiivi

Ohjeita testilaitoksille

Normin EN 60704 mukainen koestus tulee suorittaa testiohjelmaa käyttäen (ks. ohjelmataulukko) ja koneen ollessa täynnä.

Normin EN 5024 mukaiset koestustyöt 2 tulee suorittaa niin, että vedenpehmennyssuolan säiliö ja kirkasteainesäiliö ovat täynnä. Ohjelmana käytetään testiohjelmaa (ks. ohjelmataulukko).

	Koneen täysi kuorma:12 aterioitsijan kattaus sekä tarjoiluastiat	Koneen puoli kuorma:6 henkilön kattaus tarjoiluastioineen, joka 2. paikka jätetään vapaaksi
Puhdistusaineen annos- telu:	5g + 25g (tyyppi B) 20g (tyyppi B)
Kirkasteainesäätö: 4 (tyypi III) 4 (tyyppi III)

Lajitteluesimerkkejä:

Yläkori *)

*) Poista mahdolliset vasemmalla puolella olevat lautastelineet. Alakori ja ruokailuvälinekori *)

*) Poista mahdolliset tangon vasemmalla puolella olevat lautas- ja olutlasitelineet.

Asennus- ja liitäntäohje

⚠️ Turvaohjeet asennusta varten

• Kuljeta astianpesukonetta vain pystysuunnassa, muuten siitä voi valua ulos suolapitoista vettä.
• Ennen kuin otat laitteen käyttöön, tarkista, ettei siinä ole kuljetusvaurioita. Vahingoittunutta laitetta ei saa missään tapauksessa liittää verkkoon. Vahingon sattuessa ota yhteyttä laitteen toimittajaan.
• Älä koskaan ota astianpesukonetta käyttöön, jos verkkojohto tai veden tulo- tai poistoletku on vahingoittunut taikka kone on joko käyttömaskin, työtason tai sokkelin alueelta niin pahasti vaurioitunut, että sen sisäosat ovat näkyvissä.
• Verkkoliitäntä tulee tehdä vain määräysten mukaan asennettuun pistorasiaan.
• Varmista ennen käyttöönottoa, että laitteen tyyppikilvessä ilmoitettu nimellisjännite ja virtatyyppi vastaavat asennuspaikan verkkojännitteen ja virran ominaisuuksia. Myös tarvittavia suoja- ja eristystoimia koskevat tiedot on selvitetty tyyppikilvestä.
• Minkäänlaisia haaraliitäntöjä tai jatkojohtoja ei saa käyttää.
  Ne aiheuttavat ylikuumetessaan tulipalovaaran!
• Astianpesukoneen verkkojohdon saa vaihtaa vain valtuutettu huoltoliike tai ammattinsa osaava ja siihen valtuutettu sähköasentaja.
• Varoventtiilillä varustetun tulovesiletkun saa vaihtaa vain valtuutettu huoltoliike.

Astianpesukoneen sijoittaminen paikalleen

• Astianpesukone tulee sijoittaa paikalleen kiinteälle alustalle niin, että se pysyy varmasti pystyssä ja on suorassa.
• Alustan epätasaisuuksia voidaan tasapainottaa ja laitteen korkeutta sovittaa muihin kalusteisiin nähden ruuvaamalla säätöjalkoja ulos ruuvimeissellillä.

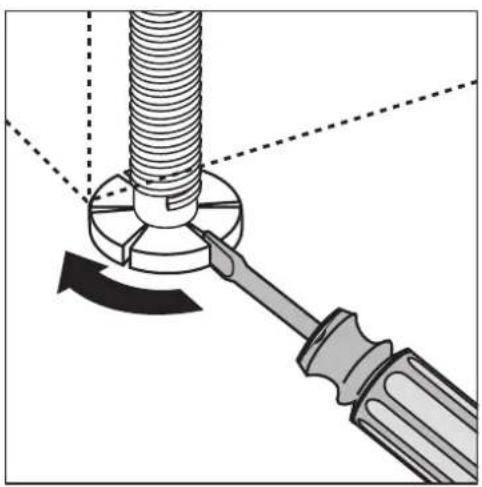

• Laitteen takajalat tulee säätää ruuvaamalla koneen etupuolelta (ks. asennusohje).
• Veden tulo- ja poistoletkut sekä verkkjohto tulee sijoittaa taakse sokkelisyvennykseen niin, että ne pääsevät liikkumaan vapaasti, eivätkä voi taittua eivätkä joutua puristuksiin.
• Astianpesukone on lisäksi ruuvattava lujasti kiinni keittiön yleistyötasoon tai viereisiin huonekaluihin. Tämä on ehdottoman välttämätöntä, jotta taataan laitteen vakaus sen mukaisesti, mitä VDE-määräys säätää kaatumisen estosta.

Työtason alle sijoitettava astianpe-sukone

(katso oheista asennusohjetta)

Astianpesukoneen liitäntä

Vesijohtoliitäntä

• Astianpesukone voidaan liittää kylmävesiliitäntään tai korkeintaan 60 °C:n lämminvesiliitäntään.
• Astianpesukonetta ei saa liittää avoimiin lämminvesilaitteisiin eikä läpijuoksutukseen perustuviin sähkö- tai kaasutoimisiin pikalämmittimiin.

Sallittu vedenpaine

Matalin sallittu vedenpaine:1 bar (=10 N/cm2 =100 kPa)	Jos vedenpaine laskee alle 1 barin, käänny asentajan puoleen.
Suurin sallittu vedenpaine:10 bar (=100 N/cm2 =1 MPa)	Jos vedenpaine nousee yli 10 barin, veden tulopuolelle tulee asentaa paineenalennusventtiili (saatavissa alan erikoislikkeestä).

Vedenottoletkun liittäminen

Vedenottoletku ei saa taittua, joutua puristuksiin eikä imeytyä itsensä sisään. Kierreliitännällä (ISO 228-1:2000) varustettu letku tulee kiinnittää vesihanaan, jossa on ulkopuolinen ruuvikierre (% tuumaa). Vedenottoletkussa on joko muovinen tai metallinen liitosmutteri: Muista tarkistaa liitosten vedenpitävyys.

Jotta keittiön muihinkin tarpeisiin riittää vettä, on suotavaa asentaa ylimääräinen vesihana tai järjestää jo olemassaolevaan vesihanaan haaroituskappale.

Vedenpoisto

Poistoletku

Poistoletku ei saa taittua, joutua puristuksiin eikä kiertyä.

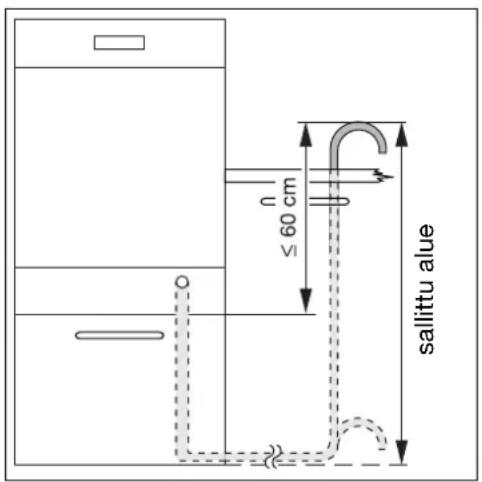

- Poistoletkun liittäminen: suurin sallittu korkeus mitattuna laitteen alareunas- ta: 60 cm.

Pidennysletkut

• Pidennysletkuja on tilattavissa alan erikoislikkeistä tai valtuutetuista huoltoliikkeistämme. Pidennysletkujen sisähalkaisijan tulee olla 19 mm, jotta laitteen toiminta ei häiriintyisi.
• Kokonaispituus pidennysletku mukaanlukien saa olla korkeintaan 4 metriä.

Viemärilitäntä

• Poistoletkun kartioliitin (ø 19 mm) sopii kaikkiin käytössä oleviin viemäriliitäntöihin. Viemäriliitännän ulkohalkaisijan tulee olla vähintään 15 mm.
• Poistoletku on kiinnitettävä viemäriliitäntään mukana toimitetulla letkusinkilällä.

Vesiturvajärjestelmä

Vesivahinkojen varalta astianpesukone on varustettu vesiturvajärjestelmällä.

Toimintahäiriön sattuessa laitteessa oleva turvaventtiili keskeyttää veden tulon välittömästi, ja tyhjennyspumppu kytkeytyy päälle. Tällöin vesi ei pääse virtaamaan ulos eikä vuotamaan yli. Laitteessa olevat vesijäämät pumpataan automaattisesti pois.

Sähköliitäntä

Verkkojännitettä, virtaa ja tarvittavaa suojausta koskevat tiedot selviävät tyyppikilvestä. Tyyppikilpi on sijoitettu astianpesukoneen luukun oikealle sisäreunalle.

Kun haluat irrottaa astianpesukoneen sähköverkosta, vedä verkkopistoke irti pistorasiasta.

Huomaa:

-Kun kone on asetettu paikalleen, pistokkeen tulee olla käyttäjän ulottuvilla.
-Asennuksen jälkeen jännitettä johtavia osia ja säikeislankajohtoja ei saa olla esillä niin, että niihin voi koskea (normin DIN EN 60335-1 mukaan).

Liitäntäteknikka

Vedenotto- ja poistoletkut sekä verkkojohto on liitettävä sivulta astianpesukoneeseen, koska laitteen takana niille ei ole tilaa.

Takuu

Suomi

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:

•aiheettomasta huoltokäynnistä
- ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.

Eu-maat

Laitteella on käyttömaan lainsäädännön mukainen takuu.

Kuljetusvauriot

Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kul-jetusvaurioista on heti ilmoitettava myyjälikkeelle.

Valtuutetut huoltoliikkeet

Suomi

Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662

(0,16€/min+pvm).

Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662

(0,16€/min+pvm).

Huolto ja varaosat

Jos laitteessa ilmenee tekninen häiriö, tarkista ensin, onko ongelma korjattavissa käyttöohjeen avulla (katso kappale "Mitä tehdä, jos...").

Jos ongelma ei ole korjattavissa käyttöohjeessa an- nettujen ohjeiden avulla, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Muista mainita seuraavat tiedot:

-Laitteen malli

-Tuotenumero (PNC)

-Sarjanumero (S-No.)

(katso numerot tyyppikilvestä)

-Virhetyyppi

-Koneen mahdollisesti antama virheilmoitus

Kirjoita koneen tyyppikilvessä mainitut tunnusnumerot tähän:

Laitteen malli ....

PNC (tuotenumero): ....

822 612 673-00-241005-02 Oikeus muutoksiin pidätetään
